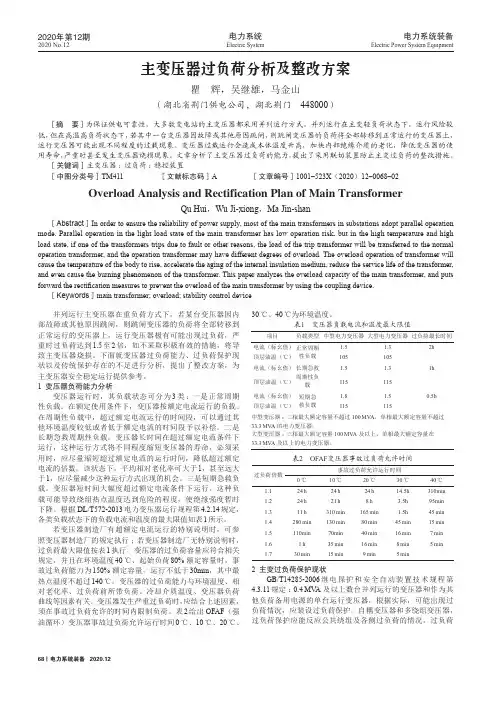

主变压器过负荷分析及整改方案
电力系统68丨电力系统装备 2020.12Electric System2020年第12期2020 No.12电力系统装备Electric Power System Equipment并列运行主变压器在重负荷方式下，若某台变压器因内部故障或其他原因跳闸，则跳闸变压器的负荷将全部转移到正常运行的变压器上，运行变压器极有可能出现过负荷，严重时过负荷达到1.5至2倍，如不采取积极有效的措施，将导致主变压器烧损。
下面就变压器过负荷能力、过负荷保护现状以及传统保护存在的不足进行分析，提出了整改方案，为主变压器安全稳定运行提供参考。
1 变压器负荷能力分析变压器运行时，其负载状态可分为3类：一是正常周期性负载。
在额定使用条件下，变压器按额定电流运行的负载。
在周期性负载中，超过额定电流运行的时间段，可以通过其他环境温度较低或者低于额定电流的时间段予以补偿。
二是长期急救周期性负载。
变压器长时间在超过额定电流条件下运行，这种运行方式将不同程度缩短变压器的寿命，必须采用时，应尽量缩短超过额定电流的运行时间，降低超过额定电流的倍数。
该状态下，平均相对老化率可大于1，甚至远大于1，应尽量减少这种运行方式出现的机会。
三是短期急救负载。
变压器短时间大幅度超过额定电流条件下运行。
这种负载可能导致绕组热点温度达到危险的程度，使绝缘强度暂时下降。
根据DL/T572-2013电力变压器运行规程第4.2.14规定，各类负载状态下的负载电流和温度的最大限值如表1所示。
若变压器制造厂有超额定电流运行的特别说明时，可参照变压器制造厂的规定执行；若变压器制造厂无特别说明时，过负荷最大限值按表1执行。
变压器的过负荷容量应符合相关规定，并且在环境温度40 ℃、起始负荷80%额定容量时，事故过负荷能力为150%额定容量，运行不低于30min ，其中最热点温度不超过140 ℃。
变压器的过负荷能力与环境温度、相对老化率、过负荷前所带负荷、冷却介质温度、变压器负荷曲线等因素有关。
变压器后备保护整定计算方法在电力系统中的应用
变压器后备保护整定计算方法在电力系统中的应用变压器是电力系统中不可或缺的重要设备之一，它的稳定运行对电力系统的正常运行具有至关重要的影响。
为了保证变压器的安全运行，我们需要在电力系统中使用变压器后备保护来监测和保护变压器。
而为了确保后备保护的正确设置，我们需要进行相应的整定计算。
本文将介绍变压器后备保护整定计算方法在电力系统中的应用。
一、变压器后备保护概述变压器后备保护是指在主保护无法正常工作或失灵的情况下，起到备用保护作用的保护装置。
主要用于检测和保护变压器在发生内部故障时，比如短路、过热、接地等情况。
后备保护系统通常由继电器、电流互感器、电压互感器等元件组成，通过检测电流和电压的异常情况来触发保护动作。
二、变压器后备保护整定计算方法为了确保变压器后备保护的正常运行，我们需要对其进行正确的整定计算。
整定计算的目的是根据变压器的工作特性和系统的要求，确定后备保护的动作准确性和可靠性。
下面将介绍几种常见的变压器后备保护整定计算方法。
1. 过电流保护整定计算过电流保护是变压器后备保护中最常用的保护方式之一，它通过检测变压器的电流异常来触发保护动作。
过电流保护的整定计算主要包括保护装置的额定电流设置和整定电流的确定。
根据变压器的额定容量和短路电流，请就可以计算变压器过电流保护的动作电流，从而实现保护的整定。
2. 低压保护整定计算变压器低压保护是在低电压条件下保护变压器正常运行的一种保护装置。
通过检测变压器的电压异常情况，比如欠压、失压等故障，来实现对变压器的保护。
低压保护的整定计算主要包括欠压保护和失压保护的触发电压和时间设置。
通常根据变压器的额定电压，结合系统的运行特点，确定低压保护装置的整定参数。
3. 温度保护整定计算温度保护是变压器后备保护中保护变压器过热情况的一种保护装置。
通过检测变压器的温度变化来判断是否需要触发保护动作。
温度保护的整定计算主要包括油温和绕组温度的监测和设置。
一般根据变压器的工作环境和额定温度等级，确定温度保护的整定参数。
主变后备保护保护范围
主变后备保护保护范围主变后备保护是电力系统中的重要保护措施之一。
它的作用是在主变故障时，及时切除故障主变，保护系统的正常运行。
主变后备保护的保护范围涉及到以下几个方面。
主变后备保护需要保护主变的绕组。
主变的绕组是主变的核心部分，也是最容易受到故障影响的部分。
主变后备保护需要监测主变绕组的电流、电压等参数，以便及时发现故障，并切除故障主变。
保护范围一般包括主变绕组的所有相和中性点，确保故障发生时能够及时切除故障主变。
主变后备保护还需要保护主变的冷却系统。
主变的冷却系统是保证主变正常运行的重要组成部分。
在主变冷却系统故障时，主变可能会因为过热而损坏。
因此，主变后备保护需要监测主变冷却系统的温度、流量等参数，以便及时发现冷却系统故障，并切除故障主变。
主变后备保护还需要保护主变的连接线路。
主变的连接线路是将主变与其他设备连接起来的关键部分。
当主变连接线路出现故障时，主变可能会受到外界干扰，从而导致故障发生。
因此，主变后备保护需要监测主变连接线路的电流、电压等参数，以便及时发现连接线路故障，并切除故障主变。
主变后备保护还需要保护主变的绝缘。
主变的绝缘是保证主变正常运行的重要条件之一。
当主变绝缘击穿时，可能会引起严重的事故。
因此，主变后备保护需要监测主变的绝缘电阻、绝缘电压等参数，以便及时发现绝缘故障，并切除故障主变。
主变后备保护还需要保护主变的接地系统。
主变的接地系统是保证主变正常运行的关键组成部分。
当主变接地系统出现故障时，可能会引起电流过大、电压异常等问题，从而导致故障发生。
因此，主变后备保护需要监测主变接地系统的接地电阻、接地电流等参数，以便及时发现接地故障，并切除故障主变。
主变后备保护的保护范围包括主变的绕组、冷却系统、连接线路、绝缘和接地系统等。
只有对主变的各个方面进行全面的保护，才能确保主变的正常运行，提高电力系统的可靠性和稳定性。
变压器过负荷联切装置在南宁电网的运用
保护动作跳开其 中一台变压器 ， 将导致另外一 台运 行 的变压 器严 重过 载 ， １ 示 为 安 城 变 的一 次 接 图 所 线示意图。对于安城变 ， 另外一 台运行的主变负载 率将 超过 １０ ７ ％。对 于 琅东 变 ， 外 一 台运 行 的主 另 变 负载率将超过１０ ， ４ ％ 主变将处于严重过载运行
功能 ， 逻辑 功能 简单 ， 比较 容易 实现 。 电磁型 过负 荷 保 护装 置通 过 电流 大 小 这个 唯一 判 据 ， 过 时 间 继 经
电器延时出口跳闸 ， 切除部分 １０ Ｖ或 ３ Ｖ线路 １ ｋ ５ ｋ 负 荷 ， 达到 减 载 的 目的 。 由于运 行 方 式 以及 负 荷 来 潮流的变化 ， 曾经发生过保护误动的事故。电磁型 继电器只能靠整定 电流大小来切除负荷 ， 整定值 过 高 ， 电器不动作 ， 继 无法切除负荷 ； 整定值过低 ， 主变
过负荷联切装置示例 ， 阐明变压器过负荷联切装置在保证变压器带载能力的前提下 ， 以最小 程度切除 负荷 。证 明微机型变 可
压器过负荷联切装置有很强的 自适应性 ， 以大大提高供 电可靠性及消除过载对设备 以及 电网的威胁 。 可 关键词 ： 变压器 ； 过负荷联切 ； 逐级逐轮切负荷 ； 自适应性
中图分类号 ： Ｍ４ ６ 文献标识码 ： 文章编号 ：６ １ ３０ ２ ０ ）６ ０２—０ Ｔ ０ Ｂ １７ —８ ８ （０ ８ ０ —０ ５ ３
近年来 ， 着广 西工农 业生 产 的迅速 发展 ， 随 南宁 网区用 电负荷 也 节 节 攀升 ， 电力建 设 的 发 展相 对 滞 后 ， 电 网建 设 过 渡 时期 ， 压 器 过 载 现 象 非 常 明 在 变
３ １ 微机 型过 负荷 联切 装置 的特 点 ．
变压器后备保护
继电保护装置按它所起的作用分为主保护、后备保护和协助保护。
主保护：是被保护电气元件的主要保护，当被保护电气元件发生故障时，能以无时限（不包含继是保护装置自己的因有动作时间，一般为 0．03 到 0．12 秒），或带一准时限切除故障。
比如电流速断保护，限时电流速断保护、瓦斯保护均属于主保护。
为了实现继电保护的选择性，某些主保护常常不可以保护被保护元件的所有。
比如变压器的速断保护，只好保护变压器一次侧贮备，不保护变压器二次侧贮备。
后备保护：后备保护是被保护元件的后备保护，叫近后备保护。
在主保护范围内发生故障时，主保护和后备保护同时起动，当主保护动作切除故障点后，因为短路电流消逝，后备保护既行返回。
当主保护因为某种原由拒绝动作时，后边的保护延时动作，切除故障点，起到了主保护的后备。
当后备保护作为下一级元件（或叫相邻元件）主保护的后备保护时，叫远后备保护。
比如配电变压器低压出线发生故障时，变压器的后备保护也起动，低压出线保护动作切除故障嘛后，变压器的后备保护返回，当低压出线保护拒绝动作时，变压器后备保护按早先整定的时间动作，切除变压器高压侧的断路器。
远后备保护动作后，使停电范围增大，常常造成越级跳闸。
后备保护能保护被保护电气元件的所有。
一套后备保护既是近后备保护，又是远后备保护。
后备保护一般带时限的过电流保护构成，其敏捷度，看作为后备保护时，应知足继电保护规程的要求。
看作为远后备时，可适合降低敏捷度。
协助保护：协助保护是起某些协助作用，比如切除主保护死区内的故障保护，或在某些 [wiki] 设施 [/wiki] 上加快主保护工作的保护。
变压器应装设的保护有哪些答：（1）瓦斯保护：反应变压器油箱内部的各样故障和油面降低。
并作用于各侧跳闸（重瓦斯）和发信号（轻瓦斯）。
（2）纵差保护：反应变压器的绕组和引出线相间短路、中性点直接接地系统绕组和引出线的单相接地短路及绕组匝间短路等故障。
保护动作于各侧跳闸。
（3）相间短路的后备保护：用于防守外面相间短路惹起的过电流，并作为瓦斯和纵差保护的后备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主变后备保护实现过负荷联切功能的探索
发表时间：
2019-06-21T09:19:34.353Z 来源：《电力设备》2019年第1期 作者： 张静冉1 郝变果2
[导读] 摘要：武安电网有小电厂并网的变电站约10余座，针对部分变电站在小电厂突然停机时站内主变将瞬间严重过负荷的难题进行攻
关，通过对主变后备保护及出口逻辑进行分析，在不增加投资的情况下，充分利用变电站现有的设备，用主变后备保护成功实现了主变过
负荷联切的功能，减少了主变过负荷的处理时间，不但节约资金、缩短工期，而且大大提高了工作效率，保障了电网安全稳定运行。
（1华北电力大学 河北保定 071000；
2
国网河北武安市供电公司 河北武安 056300）
摘要：武安电网有小电厂并网的变电站约10余座，针对部分变电站在小电厂突然停机时站内主变将瞬间严重过负荷的难题进行攻关，
通过对主变后备保护及出口逻辑进行分析，在不增加投资的情况下，充分利用变电站现有的设备，用主变后备保护成功实现了主变过负荷
联切的功能，减少了主变过负荷的处理时间，不但节约资金、缩短工期，而且大大提高了工作效率，保障了电网安全稳定运行。本文通过
对变电站现状及原理分析、保护整定、实施后的动作实例及应用效果以及成果进一步完善，实现了主变低后备保护和过负荷联切的完美配
合。
关键词：主变；过负荷；联切
一、现状概述
我公司35kV宝丰变电站有35kV、10kV两个电压等级，现有两台主变，容量均为25000KVA，正常方式为两台主变并列运行，站内暂
没有安装主变过负荷联切装置。宝丰变电站最高负荷
40000KW，其中10kV 041、042两路为小电厂并网回路，机组容量均为12000KW，正
常情况下除了小电厂内部负荷消耗外，约向系统反送电
12000KW，小电厂突然停机时，宝丰变电站瞬间负荷将超过60000KW，造成宝丰
变电站
1#、2#主变严重过负荷。主变过负荷时不容易及时发现，并且人工处置时往往造成处置不及时，尤其是当通讯中断时更是无法发现
主变过负荷并进行及时处置，严重威胁电网安全运行。
主变过负荷时处置不及时，会导致主变出现过热甚至烧毁，因此站内急需配置主变过负荷联切装置。主变过负荷联切装置是当主变发
生过负荷时，按事先根据用电负荷重要性进行的分类，自动切除最不重要的一批负荷，以保证主变能够正常运行，如果主变还是过负荷，
就再次切除次重要的负荷，直至主变正常运行，以确保对重要负荷的供电。
110kV
及以上变电站一般均配置有主变过负荷联切装置，而35kV变电站配置主变过负荷联切装置则没有相关的技术支撑依据，立项比
较困难。并且过负荷联切装置价格昂贵，招标价
10万元左右，而我们一座普通的35kV变电站全部综自设备的总价格才只有30万元左右，而
且过负荷联切装置的安装调试费用和人工成本相对较高。
二、原理分析及保护整定
宝丰变电站主变保护只使用了差动保护和高后备保护，低后备保护暂没使用，我们准备用低后备保护装置实现主变过负荷联切功能。
宝丰变电站主变低后备保护装置有两个动作时限，分别对应两个跳闸出口，相应我们过负荷联切采用两轮。通过查阅资料、现场核查、跟
厂家沟通，按用户负荷性质结合用电负荷重要程度及对供电可靠性的要求，将变电站各路负荷进行分级，并结合用户准确掌握主变过负荷
时第一、二轮联切的负荷比例。分别用第一时限跳中宽带
I线039、中宽带 II线040开关，第二时限跳中板I线037、中板II线038开关。
保护定值整定情况：低后备保护复合电压闭锁功能退出，电流定值按主变允许的过载电流整定，时限均大于7S。主变高后备保护复合
电压闭锁投入，时限整定为
1.0S跳主变高、低压两侧开关。
过负荷时动作情况：主变过负荷时复合电压闭锁不动作，由主变低后备保护按整定负荷和较长时限切除部分负荷，实现主变过负荷联
切功能。
故障时动作情况：故障时复合电压闭锁动作，由主变高后备保护较短时限跳开主变高、低压两侧开关，将故障切除。
三、动作实例及效果
1
、动作实例：2015年4月28日23时宝丰变电站当时全站负荷为40000KW，其中041、042两并网回路向系统反送电12000KW，23时
35
分小电厂突然停机，041、042不但不向系统反送电，而且其内部负荷11000KW，宝丰站瞬间负荷达到63000KW，造成1#、2#主变严重
过负荷，通过上述主变过负荷联切装置成功切除中宽带
I线039、中宽带 II线040、中板I线037、中板II线038开关四路出线约21000KW负
荷，保证了宝丰站主变及上级电网的安全运行，有效的减小了因变压器故障造成的供电中断的影响，保证了用户其它出线更重要负荷的正
常运行。
2
、用主变后备保护实现过负荷联切功能后的效果
节约资金：主变过负荷联切装置为10万元左右，并且减少了过负荷联切装置调试、安装施工费用，减少了人工成本。武安市供电公司
类似变电站约
10余座，若全部实现用后备保护实现过负荷联切功能，则至少直接节约资金约100余万元。
缩短了工期：直接利用主变后备保护实现过负荷联切功能，避免了再次安装过负荷联切的时间。
保障电网安全稳定运行：在主变过负荷时，主变后备保护装置判别后可自动消除过负荷现象，确保系统稳定运行。
四、成果进一步完善
依据《国网河北省电力公司关于核查调整110kV、35kV 变压器后备保护和过负荷联切定值的通知》（冀电调[2015]37号）要求：35kV
变压器保护按主保护、高压后备、低压后备独立配置；各侧后备应设置复合电压闭锁功能。
2018
年对宝丰变电站进行综自改造，综自厂家为山东鲁能，主变后备装置采用LCS-682F，我们沟通厂家在LCS-682F的基础上增加了
过负荷联切功能。过负荷联切不经复压闭锁，低后备保护经复压闭锁，即保证了发生过负荷时自动切除不重要的一批负荷，又保证了事故
情况下主变低后备保护能够正确动作，实现了主变低后备保护和过负荷联切的完美配合。
五、结束语
直接利用变电站现有的主变后备保护装置，不需要另外增加过负荷联切装置，实现主变过负荷联切的功能，方法简单可靠，自动消除
主变过负荷现象，不但有利于变压器的安全运行，而且可保证用户重要负荷的供电可靠性，确保系统稳定运行，经过多年的运行经验，取
得了较好的应用效果。
