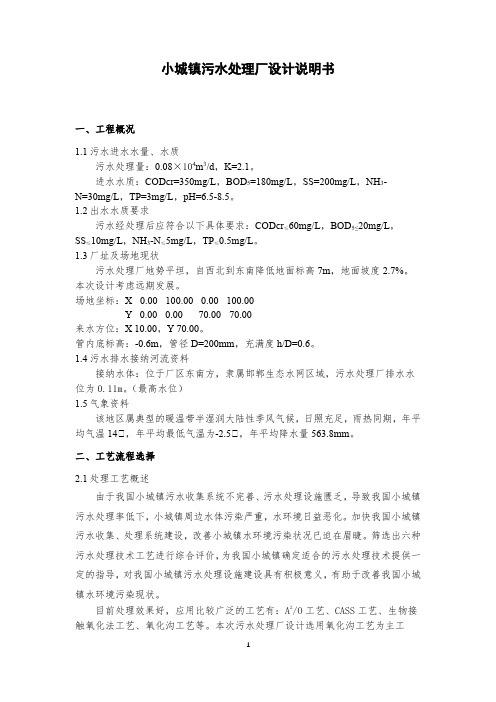

环境工程实训小城镇污水处理厂设计说明书
小城镇污水处理厂设计说明书一、工程概况1.1污水进水水量、水质污水处理量：0.08×104m3/d，K=2.1。
进水水质：CODcr=350mg/L，BOD5=180mg/L，SS=200mg/L，NH3-N=30mg/L，TP=3mg/L，pH=6.5-8.5。
1.2出水水质要求污水经处理后应符合以下具体要求：CODcr≤60mg/L，BOD5≤20mg/L，SS≤10mg/L，NH3-N≤5mg/L，TP≤0.5mg/L。
1.3厂址及场地现状污水处理厂地势平坦，自西北到东南降低地面标高7m，地面坡度2.7%。
本次设计考虑远期发展。
场地坐标：X 0.00 100.00 0.00 100.00Y 0.00 0.00 70.00 70.00来水方位：X 10.00，Y 70.00。
管内底标高：-0.6m，管径D=200mm，充满度h/D=0.6。
1.4污水排水接纳河流资料接纳水体：位于厂区东南方，隶属邯郸生态水网区域，污水处理厂排水水位为0.11m。
（最高水位）1.5气象资料该地区属典型的暖温带半湿润大陆性季风气候，日照充足，雨热同期，年平均气温14℃，年平均最低气温为-2.5℃，年平均降水量563.8mm。
二、工艺流程选择2.1处理工艺概述由于我国小城镇污水收集系统不完善、污水处理设施匮乏，导致我国小城镇污水处理率低下，小城镇周边水体污染严重，水环境日益恶化。
加快我国小城镇污水收集、处理系统建设，改善小城镇水环境污染状况已迫在眉睫。
筛选出六种污水处理技术工艺进行综合评价，为我国小城镇确定适合的污水处理技术提供一定的指导，对我国小城镇污水处理设施建设具有积极意义，有助于改善我国小城镇水环境污染现状。
目前处理效果好，应用比较广泛的工艺有：A2/O工艺、CASS工艺、生物接触氧化法工艺、氧化沟工艺等。
本次污水处理厂设计选用氧化沟工艺为主工艺，采用三沟式氧化沟工艺，可以减少污泥回流的相关运行费用的耗费，省去二次沉淀池和曝气池的建设，节省占地面积。
污水处理节能减排设计方案
污水处理节能减排设计方案污水处理是目前城市管理中一个重要的环节，它的正确处理对于环境的保护和人们的生活质量至关重要。
然而，传统的污水处理方法通常耗费能源且排放大量的温室气体，对环境造成了不可忽视的负面影响。
因此，设计出一种节能减排的污水处理方案成为了迫切的需求。
一、改善污水处理工艺传统的污水处理工艺通常是采用曝气池和沉淀池的组合，但这种方法存在一定的弊端。
设计中，可以考虑采用新颖的生物处理工艺，例如膜生物反应器（MBR）技术和固定化生物膜技术（FBBR）。
这些技术可以有效地提高污水处理的效率，减少化学品的使用，从而达到节能减排的目的。
二、利用再生能源在污水处理过程中，能量的消耗占据了很大一部分。
因此，将再生能源引入到污水处理系统中是一个明智的选择。
太阳能板和风力发动机可以用来供应处理过程中所需的电能。
同时，设计中可以考虑采用热能回收技术，利用处理过程中产生的热能来加热污水，减少外部能源的消耗。
三、资源回收在传统的污水处理过程中，有许多有价值的资源被排放到环境中，这不仅浪费了资源，还对环境造成了污染。
设计中可以引入资源回收的概念，例如利用化学方法将污水中的氮、磷等物质转化为肥料，用于农业生产。
此外，还可以将污水中的有机物通过生物发酵转化为生物质燃料，用于能源生产。
这些做法不仅减少了能源消耗，还实现了资源的循环利用。
四、优化运营管理污水处理厂的运营管理对于节能减排方案的实施非常重要。
设计中可以引入智能控制系统，通过精确的监测和调节，实现设备的高效运行，减少能源的浪费。
此外，还可以采用优化的工艺流程，减少污水处理的时间和能耗。
五、加强宣传与培训设计方案的实施离不开员工的配合和参与。
因此，在污水处理厂中，需要加强宣传与培训工作，让员工了解节能减排的重要性和实施方案。
通过培训，员工可以掌握先进的污水处理技术，提高工作效率，减少能源的消耗。
综上所述，通过改善污水处理工艺、利用再生能源、资源回收、优化运营管理以及加强宣传与培训，可以设计出一套有效的节能减排方案。
污水处理论文：浅析小城镇污水处理工程
污水处理论文：浅析小城镇污水处理工程引言概述：污水处理是保护环境和人类健康的重要环节。
小城镇污水处理工程在解决城市化进程中的环境问题方面起着重要作用。
本文将从工程设计、处理工艺、设备选择、运营管理和环境效益五个方面，对小城镇污水处理工程进行浅析。
一、工程设计：1.1 基础设施规划：小城镇污水处理工程的设计需要结合城镇规模、人口密度和用水量等因素进行基础设施规划。
1.2 管网设计：合理的管网设计能够保证污水顺利输送到处理厂，减少管道泄漏和阻塞等问题。
1.3 设施选址：合理选址能够减少对周边环境的影响，同时方便运营和维护。
二、处理工艺：2.1 初级处理：包括格栅、沉砂池和沉淀池等工艺，用于去除固体悬浮物和沉积物。
2.2 生化处理：采用活性污泥法、厌氧消化等工艺，通过微生物降解有机物质，达到去除污染物的目的。
2.3 深度处理：采用生物膜反应器、河道湿地等工艺，进一步去除氮、磷等营养物质，提高出水水质。
三、设备选择：3.1 污水提升设备：根据城镇地势和管网布局选择合适的污水提升设备，确保污水能够顺利输送到处理厂。
3.2 曝气设备：选择高效能耗低的曝气设备，提高生化处理效果。
3.3 深度处理设备：根据处理要求选择适合的生物膜反应器或者湿地等设备，提高处理效率。
四、运营管理：4.1 运营人员培训：对污水处理工程的运营人员进行培训，提高其操作技能和安全意识。
4.2 设备维护保养：定期检查和维护设备，确保其正常运行和延长使用寿命。
4.3 数据监测与分析：建立监测系统，及时采集和分析处理过程中的数据，以便调整和优化运营管理策略。
五、环境效益：5.1 水环境改善：小城镇污水处理工程的建设和运营能够有效改善周边水环境质量，减少水污染。
5.2 健康保障：合理处理污水可以避免因污染物对人体健康的危害，提高居民的生活质量。
5.3 资源回收利用：污水处理工程可以实现污泥的资源化利用，减少对自然资源的消耗。
结论：小城镇污水处理工程的设计、处理工艺、设备选择、运营管理和环境效益等方面都需要综合考虑，以达到高效、安全、环保的目标。
(完整版)10000立方天小城镇生活污水处理工程设解析
目录1.设计概述21.1设计依据及设计任务21.2设计排水水质去除率32.城市污水处理方案的确定42.1确定污水处理方式的原则42.2污水处理工艺的简介52.3污水处理工艺流程示意图52.4 主要构筑物的选择53.污水处理系统的设计83.1进水观察井83.2格栅93.3曝气沉砂池设计113.4 初次沉淀池的设计143.5 A/O工艺的设计173.6 二沉池的设计223.7 紫外线消毒264.污水处理厂的布置284.1污水处理厂平面布置285.2 污水处理厂高程布置311.设计概述1.1设计依据及设计任务⏹设计题目：10000立方/天小城镇生活污水处理工程设计⏹设计目的✧掌握基本的设计步骤✧掌握水污染控制工程设计技巧✧掌握小城镇生活污水处理的基本工艺流程✧掌握水污染工程设计计算方法✧熟悉环境工程制图标准及规范⏹设计（研究）内容和要求：●完成一套完整的设计计算说明书。
要求如下：✧各构筑物的尺寸，利于施工✧各设备的参数，利于选型✧各管道参数，利于安装✧各控制节点的排布，利于管理✧各环节的水头损失，利于节能●设计图集✧平面布置图✧高程图✧主要构筑物结构图✧ 设备一栏表 ✧ 材料一栏表 ⏹设计原始资料：✧ 小城镇生活污水量是10000立方/天，水量变化系数取1.3。
✧ 出水达到《城镇污水处理厂污染物排放标准GB18918-2002》一级A 标准，即：L mg COD Cr /50≤，L mg SS /10≤，L mg BOD /105≤L mg TN /15≤，L mg N NH /84≤-，L mg TP /5.0≤✧ 设计条件✓ 日均待处理污水量：d m Q v /100003=✓ 进水水质：L mg COD Cr /300≤，L mg SS /200≤，L mg BOD /2205≤L mg N NH /304≤-，L mg TP /10≤1.2设计排水水质去除率✧ 城市污水经处理后，就近排入水体。
污水处理论文：浅析小城镇污水处理工程
污水处理论文：浅析小城镇污水处理工程引言概述：小城镇污水处理工程是解决城市环境污染问题的重要举措之一。
本文将从五个大点来探讨小城镇污水处理工程的相关问题，包括设计原则、处理工艺、设备选择、运维管理和环境效益。
正文内容：1. 设计原则1.1. 污水处理工程设计应根据小城镇的实际情况进行，包括人口规模、污水排放量、地形地貌等因素的考虑。
1.2. 设计应符合国家相关污水处理标准，确保处理效果达到排放标准，并考虑后期扩建和升级的可能性。
1.3. 设计应充分考虑资源利用和能源消耗等方面，实现可持续发展。
2. 处理工艺2.1. 常见的小城镇污水处理工艺包括物理处理、生物处理和化学处理等，根据实际情况选择合适的处理工艺组合。
2.2. 物理处理包括格栅、沉砂池等，用于去除污水中的固体杂质和沉积物。
2.3. 生物处理包括活性污泥法、厌氧处理等，通过微生物的作用降解有机物。
2.4. 化学处理包括混凝、沉淀等，用于去除污水中的悬浮物和溶解物。
3. 设备选择3.1. 设备选择应根据处理工艺的要求和设计原则进行，确保设备的性能和稳定性。
3.2. 常见的设备包括格栅机、沉砂池、曝气池、沉淀池等，根据实际情况选择合适的设备组合。
3.3. 设备的选用还应考虑设备的维护和管理成本，以及对环境的影响。
4. 运维管理4.1. 污水处理工程的运维管理包括设备运行监控、维护保养、污泥处理等方面。
4.2. 设备运行监控应定期检查设备运行情况，及时发现和解决问题，确保处理效果稳定。
4.3. 维护保养包括设备清洗、维修和更换等，确保设备的正常运行。
4.4. 污泥处理包括污泥脱水、焚烧等，确保污泥的安全处理和资源利用。
5. 环境效益5.1. 小城镇污水处理工程的建设和运行能够有效改善水环境质量，减少水污染的发生。
5.2. 处理后的污水能够达到国家相关排放标准，减少对水资源的浪费和污染。
5.3. 污泥的安全处理和资源利用能够减少对土地的占用和环境的影响。
小城镇污水处理厂设计毕业论文（设计）
⼩城镇污⽔处理⼚设计毕业论⽂（设计）毕业论⽂(设计) 题⽬某⼩城镇污⽔处理⼚设计毕业设计（论⽂）原创性声明和使⽤授权说明原创性声明本⼈郑重承诺：所呈交的毕业设计（论⽂），是我个⼈在指导教师的指导下进⾏的研究⼯作及取得的成果。
尽我所知，除⽂中特别加以标注和致谢的地⽅外，不包含其他⼈或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历⽽使⽤过的材料。
对本研究提供过帮助和做出过贡献的个⼈或集体，均已在⽂中作了明确的说明并表⽰了谢意。
作者签名：⽇期：指导教师签名：⽇期：使⽤授权说明本⼈完全了解⼤学关于收集、保存、使⽤毕业设计（论⽂）的规定，即：按照学校要求提交毕业设计（论⽂）的印刷本和电⼦版本；学校有权保存毕业设计（论⽂）的印刷本和电⼦版，并提供⽬录检索与阅览服务；学校可以采⽤影印、缩印、数字化或其它复制⼿段保存论⽂；在不以赢利为⽬的前提下，学校可以公布论⽂的部分或全部内容。
作者签名：⽇期：学位论⽂原创性声明本⼈郑重声明：所呈交的论⽂是本⼈在导师的指导下独⽴进⾏研究所取得的研究成果。
除了⽂中特别加以标注引⽤的内容外，本论⽂不包含任何其他个⼈或集体已经发表或撰写的成果作品。
对本⽂的研究做出重要贡献的个⼈和集体，均已在⽂中以明确⽅式标明。
本⼈完全意识到本声明的法律后果由本⼈承担。
作者签名：⽇期：年⽉⽇学位论⽂版权使⽤授权书本学位论⽂作者完全了解学校有关保留、使⽤学位论⽂的规定，同意学校保留并向国家有关部门或机构送交论⽂的复印件和电⼦版，允许论⽂被查阅和借阅。
本⼈授权⼤学可以将本学位论⽂的全部或部分内容编⼊有关数据库进⾏检索，可以采⽤影印、缩印或扫描等复制⼿段保存和汇编本学位论⽂。
涉密论⽂按学校规定处理。
作者签名：⽇期：年⽉⽇导师签名：⽇期：年⽉⽇⽬录1绪论 (8)1.1前⾔ (8)1.1.1我国⽔处理现状与发展 (8)1.2 设计原始资料 (9)1.2.1设计参数 (9)2⼯艺设计⽅案的确定及构筑物的选择 (10)2.1 污⽔处理⼚的选址 (10)2.2 污⽔处理⼯艺流程的确定 (10)2.2.1 ⼯艺⽐较分析 (10)2.2.2 ⼯艺流程⽅案的确定 (12)2.3 主要构筑物的选择 (13) 2.3.1 格栅 (13)2.3.2 沉砂池 (13)2.3.3 初沉池 (13)2.3.4 曝⽓池 (14)2.3.5 消毒接触池 (14)2.3.6 污泥浓缩池 (14)2.3.7 贮泥池 (14)2.3.8 消化池 (15)2.3.9 污泥脱⽔ (15)3污⽔处理系统⼯艺设计 (15) 3.1 粗格栅的计算 (15)3.1.1 原始设计参数 (15)3.1.2 进⽔格栅设计 (15)3.2 曝⽓沉砂池的计算 (18) 3.2.1 池体计算 (18)3.2.2 沉砂池尺⼨计算 (19) 3.2.3 排砂设备 (20)3.2.4 曝⽓系统设计计算 (20) 3.3 辐流初沉池计算 (21)3.3.1 池体计算 (21)3.3.2 进出⽔设计 (24)3.4 SBR池的计算 (26)3.4.1 池体计算 (27)3.4.2 曝⽓系统设计与计算 (31) 3.4.3 供⽓量 (32)3.4.4 空压机房 (33)3.4.5 滗⽔器 (34)3.5 消毒接触池 (34)3.5.1 接触池尺⼨计算 (34) 3.5.2 加氯间 (35)3.5.3 排泥设施 (35)4 污泥处理系统⼯艺设计 (35) 4.1 污泥浓缩池 (35)4.2 贮泥池 (37)4.3 污泥消化池 (38)4.4 脱⽔机房 (38)5 污⽔处理⼚总体布置 (39)5.1 平⾯布置及总平⾯图 (39)5.1.1 平⾯布置的⼀般规则 (39)5.1.2 各构筑物单元的平⾯布置 (39)5.2 污⽔处理⼚⾼程布置 (40)5.2.1 污⽔处理构筑物的注意事项 (40)5.2.2 污⽔⽔头损失计算 (40)5.2.3 污泥⽔头损失计算 (41)6 污⽔总泵站 (42)6.1 概述 (42)6.2 泵站设计 (43)6.2.1 设计资料 (43)6.2.2 泵房形式 (43)6.3 泵站的设计计算 (43)6.3.1 选泵 (43)6.3.2 泵房的平⾯布置 (44)7 结论 (44)参考⽂献 (45)ABSTRACT (46)致谢 (47)某⼩城镇污⽔处理⼚设计潘忠成陕西理⼯学院化学与环境⼯程学院723001摘要：本次毕业设计的题⽬为某城市污⽔处理设计⼚——SBR（序批式活性污泥法）⼯艺。
小城镇污水处理工程设计(10000吨日)
毕业设计任务书小城镇污水处理工程设计（10000吨/日）班级姓名指导教师开题日期扬州大学环境科学与工程学院二○一二年二月１《小城镇污水处理工程设计（10000吨/日）》课题一、课题概况扬州市某乡镇拟建一城镇污水处理厂，该污水处理厂主要以城镇污水为主，同时兼顾处理部分工业废水，污水处理对象为城镇生活污水、工业污水，该废水中含有大量有机物、悬浮物、氨氮等，废水悬浮物含量高，如将该废水直接排放必将严重污染排放水体，并危及人类的生命安全。
污水厂设计规模为10000吨/日，排放标准为《污水综合排放标准》（GB18918-2002）中一级标准中A标准。
二、设计依据1.项目依据2.工艺规范依据1)《室外排水设计规范》 GB50014-20062)《建筑给水排水设计规范》 GB50015-20033)《泵站设计规范》 GB/T50265-974)《城镇污水处理厂附属建筑和附属设备设计标准》CJJ31-895)《污水综合排放标准》 GB8978-19966)《城镇污水处理厂污染物排放标准》（GB18918-2002）7)《城市污水处理厂污水污泥排放标准》 CJ3025-938)《污水排入城镇下水道水质标准》（CJ343-2010）9)《城市污水生物脱氮除磷处理设计规程》（CECS149：2003）三、设计规模与标准(一)设计规模根据政府的要求，污水设计规模为日处理10000吨，项目一次性建设完２成。
(二)设计水质生活污水水质拟考虑参照类比我国同类型城市污水处理厂的设计进水水质进行分析论证确定。
根据本工程所在地域实际情况，参照同类型城市污水处理厂的进水水质，同时考虑留有适当余地，确定进入污水处理厂生活污水水质如下：BOD5150mg/LCODcr 300mg/LSS 200mg/LTN 40mg/LTP 4mg/L所有企业排入污水处理厂的污水必须达到“污水排入城市下水道水质标准”，方可排入城镇下水道系统。
否则应在厂内进行预处理，以避免对污水处理厂生化处理的运行以及对环境有破坏性的影响。
城镇污水处理厂设计方案
城镇污水处理厂设计方案1. 引言在城市发展过程中，污水处理是保护环境和人民健康的关键环节之一。
城镇污水处理厂作为处理和净化污水的重要设施，承担着将城市污水转化为可再利用水资源或安全排放的重要任务。
本文将介绍一个城镇污水处理厂的设计方案，包括整体设计思路、处理工艺流程以及设备选型等方面的内容。
2. 设计思路2.1 环保目标•降低污水处理过程中的能耗和化学品使用量；•提高出水水质，符合环境标准要求；•实现资源回收利用，如水的再利用、有机肥的生产等。
2.2 设计原则•综合考虑经济性、可靠性、可操作性和可维护性；•充分利用现有设施和资源；•采用先进的处理技术和设备，提高处理效果。
3. 处理工艺流程为了达到设计思路中的环保目标，本文将采用一种经济、高效的A2/O工艺（即缺氧-好氧-好氧工艺）。
具体处理流程如下：3.1 预处理•实施粗筛除砂：通过大网筛选除大颗粒杂质和砂粒。
•进行中筛和微筛：用中筛和微筛进一步去除杂质和悬浮物。
3.2 A2/O工艺1.缺氧阶段：–污水进入缺氧区，添加缺氧剂，促进脱氮；–脱氮反应生成的有机物进入好氧区进行降解。
2.好氧阶段：–污水进入好氧区，进行有机污染物的降解和生物氮去除；–通过曝气装置提供充足的氧气。
3.好氧阶段2：–进一步降解有机物，提高出水水质。
3.3 混凝沉淀•使用混凝剂对剩余的悬浮物进行混凝处理，形成较大的絮凝物。
•经过沉淀和澄清作用，将絮凝物沉淀到底部，净化出水。
3.4 进一步处理•净化后的水可以进一步进行消毒，确保出水质量安全；•对污泥进行处理，如浓缩、脱水、消化等，以减少废弃物的生成。
4. 设备选型为了实现设计思路和处理工艺流程中的要求，以下是一些常用设备的选型建议：•筛选设备：采用机械格栅和旋流器，能有效筛除污水中的大颗粒杂质和砂粒。
•曝气设备：选择高效节能的曝气装置，如曝气皿或曝气管。
•混凝剂投加设备：可选用自动化投加系统，实现精确投加混凝剂，提高沉淀效果。
污水处理工程节能设计方案
污水处理工程节能设计方案一、选址设计与规划1. 选址设计污水处理厂选址应尽量靠近污水源头，以减少输送过程中的能耗和成本。
同时，还需考虑周边环境，选择对周边环境影响较小的地块，并且严格按照规划要求进行选址设计。
2. 规划设计在规划设计阶段，要充分考虑周边环境的影响以及未来发展的需求，尽量选择开阔的区域来布置设施，并根据当地的气候条件设计合理的建筑结构和布局。
二、工艺流程设计1. 预处理工艺节能设计在污水处理过程中，预处理是非常重要的一步，可以通过改进原有的网格、沉砂池等设备，减少运行时的功耗。
另外，采用高效的污泥压滤设备，充分利用生化污泥的特性，节约处理成本。
2. 生化工艺节能设计生化处理阶段，可采用进口高效曝气机，实现气体的有效循环利用，减少能耗。
另外，在曝气槽等设备中，适当增设分区，优化曝气系统的布置，减少能耗的同时提高处理效率。
3. 深度处理工艺节能设计在深度处理过程中，采用高效的膜法处理设备，提高处理效率的同时降低能耗。
同时，加强对污泥的处理和利用，可以通过污泥发酵产气，减少处理过程中的化学物质使用，降低运行成本。
三、设备选型与能耗分析1. 设备选型在设备选型上，尽量选择具有节能性能的设备，比如低能耗的污水泵、高效的搅拌设备、电动阀门等。
同时，可以通过引入先进的自动化控制设备，实现自动化调节，减少人工干预，降低能耗。
2. 能耗分析在设备运行中，需要根据实际情况对设备的能耗进行分析，找出存在的问题及改进方案，逐步实现设备的节能调整和优化，持续降低能耗。
四、运行管理与技术创新1. 运行管理在污水处理厂的日常运营中，需要加强对设备运行状态的监控，及时调整运行参数，提高设备运行效率，降低不必要的能耗。
2. 技术创新通过技术创新，引入新型的处理技术和设备，如膜法处理、生物膜法处理等，以及新型的生物材料，提高污水处理的效率，减少处理成本。
五、应用节能技术与设备1. 应用技术在污水处理厂的建设与运行过程中，可通过应用智能化监控系统、远程操作系统等技术手段，实现对设备运行状态的实时监控和调整，提高设备运行效率，降低能耗。
某小城镇污水排水系统设计方案
某小城镇污水排水系统设计方案第一部分设计说明书1 概述1.1 项目概述某小城镇地处长江三角洲腹地、太湖之滨，有各类工业企业500余家，形成了以冶金、化纤、电缆、轻工、有色、机械为重点的多行业群体。
辖区内有27个行政村，一个镇属农场，2个居民委员会，1座大学城，总人口近5万。
镇内排水系统采用分流制系统，污水排水系统的建设工程计划10年内完成，届时整个排水区域服务人口将达到9万。
（1）主要公共建筑镇内有若干商业、餐饮服务建筑和写字楼，面向该地区服务。
宾馆3座，共计为1000个标准客房。
医院两座，共计600张床位。
此外，还有若干机关、事业单位。
（2）主要工业污染源：冶金厂的废水量1000m3/d。
化纤厂的废水量1000m3/d。
还有其他各类轻污染的工业废水2000m3/d。
各类工业废水经预处理达到污水厂接管标准后，排入城市污水处理厂统一处理。
（3）厂区资料规划中初步划定污水厂设在该地区西南部，据太湖1.5公里。
厂区南部有一条年平均流量约为3m3/s的小河通向太湖，其常年平均水位+1.2m（黄海基准标高，下同），最高洪水位+2.50m，河水平均流速0.3m/s，河床平均标高为-1.6m。
该地区夏季主导风向为东南风。
按城市竖向规划，厂区地面标高应为+2.7m。
污水管由南向北进入污水厂区，管径DN1000mm，管底标高-1.00m。
供电双电源1.0KV高压线由地下电缆从厂东南输入。
厂区地基承载力满足污水处理厂一般要求，地下水位为-1.5m。
1.2 设计依据（1）城市污水处理以及污染物防治技术政策（2002）（2）《城市污水处理厂污染物排放标准》（GB18918-2002）（3）《室外排水设计规范》（GB50014-2006）（4）污水排入城市下水道水质标准CJ3082-1999（5）城市排水工程规划范围GB50318-2000（6）地表水环境质量标准GB3838-2002（7）《给水排水设计手册》（第二版）（第1、5、9、10、11、12册）（8）给水排水快速设计手册1-12册（9）城市污水工艺设计手册（10）地表水环境质量标准GB3838-2002（11）污水综合排放标准GB8978-19961.3 设计的主要内容和要求1.3.1 设计的基本内容（1）制定处理方案根据提供的生活、工业废水污染源水质、水量资料和排放要求，查阅文献资料，参考同类型废水水质的情况，根据设计水质、水量和处理目标；提出可行性的处理工艺流程，通过论证和技术经济比较，选择较为合理的处理方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
节能型小城镇污水处理工程设计
摘要：节能型小城镇污水处理工艺设计出发点为：建造适用于陕西等较寒冷北方地区的节能型成套污水处理工艺和设备，结合小城镇人口少、较为集中等特点，研究选择基建费用低、运行费用少、可无人操作、适应性强、又能因地制宜的利用城镇低洼、价廉土地的工艺，保证做到去除率高、可二次利用等要求。
节能型小城镇水处理主工艺简述为：“厌氧+无动力生物滤池+人工湿地”。
关键词：小城镇污水、无需动力曝气、厌氧池、无动力生物滤池、人工湿地
中图分类号：[r123.3] 文献标识码：a 文章编号：
0 引言
我国小城镇污水处理设施严重滞后，约95%以上的小城镇未建设污水处理设施，生活污水处理率不足1%。
虽然每个小城镇排放污水量无法与大城市相比，但小城镇数量很多，且布局分散，因此必须对小城镇水污染进行控制才能实现可持续发展的目标。
1 工程概况
按照一般小城镇规模（1.5-2.0万）进行设计，设计人口按2.0万人计，设计用水量为100 l/d.人，则城镇居民处理总水量为2000 m3/d。
工业用水处理总水量为400 m3/d，工业水量占总水量的20%；污
水处理总量为总给水量的80%。
因此，设计总处理水量为2000m3/d。
中小城镇污水主要是生活污水，工业废水以农产品加工的废水为主，水中基本上不含重金属和有毒有害物质，但氮和磷的含量较高，水量、水质波动较大，可生化性好。
因此，确定进水水质为：
cod≤400mg/l；bod5≤200mg/l；ss≤300mg/l；tp≤3.0mg/l；nh3-n≤40mg/l；tn≤50mg/l
出水水质：执行《城镇污水处理厂污染物排放标准》gb18918-2002一级b标准。
cod≤60mg/l； bod5≤20mg/l；ss≤20mg/l；tp≤1.0mg/l；nh3-n ≤8~12mg/l；tn≤20mg/l
2. 工艺设计
2.1 工艺流程图
图1 工艺流程图
流程简介：经管网收集后的小城镇污水，先经人工格栅拦截漂浮、悬浮物后自流至沉砂池，沉砂池出水自流至厌氧反应池，此设计中厌氧反应池的作用不仅仅是水解酸化，同时它还起着调节水质水量均化的作用。
出水自流中间水池，经提升泵提升至无动力生物滤池，通过附在生物膜上的生物菌种进行处理净化，降解大部分有机物后污水自流至高效人工湿地，利用人工湿地的天然生态动植物场所，进一步氧化、分解、沉淀废水中的有机物，出水达标排放或收集做
农灌水。
沉砂池、厌氧池及二沉池产生的污泥排至污泥干化场，干化场的渗滤液收集回流至厌氧反应池。
干化场剩余污泥发酵堆肥利用。
2.2 主要工艺单元设计
2.2.1 经济型厌氧折流板反应器
经济型厌氧折流板反应器主体结构为多级钢筋混凝土预制构件
组装而成，沉井式封闭施工工艺，将每一级出水管深至下一级池体底部，实现污水的折流反应，保证微生物在各个预制构件内作上下膨胀和沉淀运动，有效的截留各种悬浮物、有机物等。
图2 厌氧折流板反应器
2.2.2 无动力生物滤池
无动力生物滤池采用了特殊的材质及结构，为污水和自下而上的空气提供接触空间，增加接触面积；在生物滤池内填载体填料，微生物附着在载体上形成的生物膜，水珠流经生物载体，通过附着的生物菌种进行好氧、兼氧、厌氧同时吸附水中有机物的胶体和污染物作为它的营养素。
生物滤池为圆柱形结构；顶部设有旋转布水器，间歇布水；滤池下层填料粒径宜为70～100mm，厚0.2m；上层填料粒径为40～70mm，厚度不宜大于1.8m；正常气温下，水力负荷以滤池面积计，宜为10～36m3/(m2d)；五日生化需氧量容积负荷以填料体积计，宜大于1.8kg bod5/(m3d)。
供氧为自然通风，通风面积设计为总过滤面积的15%～30%，开孔位置在滴滤池承托层下方，同时考虑到自然通风
的效果，不同填料间隙预设通风孔，以保证在供氧不足的情况下，开启预设通风孔。
设计通风孔与底部类似。
通风口的下方设有集水池，收集通过滤池处理后的污水。
图3 无动力生物滤池
该工艺利用空气自然通风原理进行曝气，省去了污水处理好氧曝气风机所需的较大电能消耗，降低了污水处理费用；对冲击负荷的耐受能力强，且在冲击过后有较强的恢复能力；可保持较高的 srt，生物菌的新陈代谢具有最佳的生化效果，因而污泥生成量少，不发生污泥膨胀；出水水质稳定、管理方便。
2.2.3人工湿地
选择水平潜流湿地(hf)/垂直潜流湿地（vf）复合人工湿地。
3.工艺设计技术参数
3.1构筑物明细汇总表
表1 构筑物明细汇总表
3.2设备明细汇总表
表2 设备明细汇总表
3.3 去除率分析
表3 去除率分析表
4 技术优势分析及总结
4.1. 投资优势
以日处理量2000m3/d为例的小城镇污水处理厂相关技术投资指标如下：
表4 投资指标对比表
4.2.电耗优势
污水厂电能的消耗主要用于提升污水和污泥，生物处理的供氧和污泥处理、专用机械设备的能耗、附属建筑、厂区的照明等方面。
按照2000 m3/d同等规模的污水处理厂计算，日使用电耗最低将达到：0.354kwh/m3。
但是节能型城镇污水处理工艺电耗量只有0.108 kwh/ m3。
相比之下，较常规处理电耗省60%以上。
4.3 总结
本文意在提供一种新型的节能型小城镇污水处理思路，为我国北方寒冷地区农村建设和科学发展创新提一条新型模式，其中无动力生物滤池是以实验结果为依据，开发的节能型生化处理构筑物。
由于新工艺的适宜性受气候、地形等条件的限制，因此推广中需根据实际情况进行建造或改造。
参考文献
【1】gb18918-2002 城镇污水处理厂污染物排放标准；
【2】上海市政工程设计研究总院 gb50014-2006 室外排水设计规范,北京：中国计划出版社，2006
【3】袁林江，彭党聪，王志盈,短程硝化—反硝化生物脱氮. 中国给水排水，2000，16（2）；29-31。
