【技术科普】非道路国三柴油机的新型技术路线：傻瓜式D-EGR

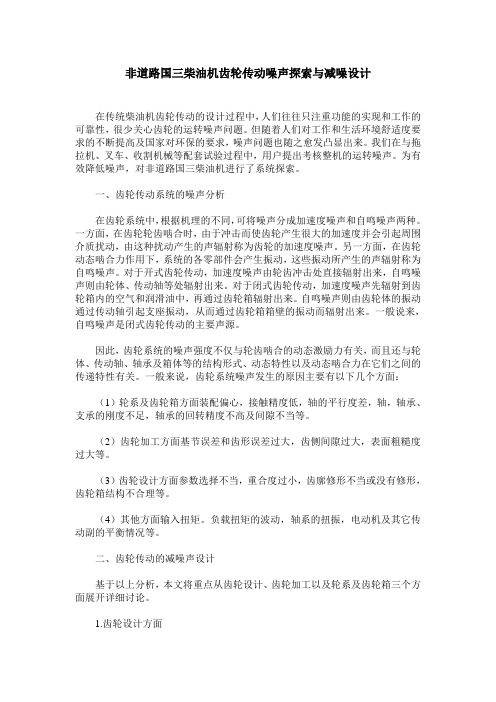

非道路国三柴油机齿轮传动噪声探索与减噪设计
非道路国三柴油机齿轮传动噪声探索与减噪设计在传统柴油机齿轮传动的设计过程中，人们往往只注重功能的实现和工作的可靠性，很少关心齿轮的运转噪声问题。
但随着人们对工作和生活环境舒适度要求的不断提高及国家对环保的要求，噪声问题也随之愈发凸显出来。
我们在与拖拉机、叉车、收割机械等配套试验过程中，用户提出考核整机的运转噪声。
为有效降低噪声，对非道路国三柴油机进行了系统探索。
一、齿轮传动系统的噪声分析在齿轮系统中，根据机理的不同，可将噪声分成加速度噪声和自鸣噪声两种。
一方面，在齿轮轮齿啮合时，由于冲击而使齿轮产生很大的加速度并会引起周围介质扰动，由这种扰动产生的声辐射称为齿轮的加速度噪声。
另一方面，在齿轮动态啮合力作用下，系统的各零部件会产生振动，这些振动所产生的声辐射称为自鸣噪声。
对于开式齿轮传动，加速度噪声由轮齿冲击处直接辐射出来，自鸣噪声则由轮体、传动轴等处辐射出来。
对于闭式齿轮传动，加速度噪声先辐射到齿轮箱内的空气和润滑油中，再通过齿轮箱辐射出来。
自鸣噪声则由齿轮体的振动通过传动轴引起支座振动，从而通过齿轮箱箱壁的振动而辐射出来。
一般说来，自鸣噪声是闭式齿轮传动的主要声源。
因此，齿轮系统的噪声强度不仅与轮齿啮合的动态激励力有关，而且还与轮体、传动轴、轴承及箱体等的结构形式、动态特性以及动态啮合力在它们之间的传递特性有关。
一般来说，齿轮系统噪声发生的原因主要有以下几个方面：（1）轮系及齿轮箱方面装配偏心，接触精度低，轴的平行度差，轴，轴承、支承的刚度不足，轴承的回转精度不高及间隙不当等。
（2）齿轮加工方面基节误差和齿形误差过大，齿侧间隙过大，表面粗糙度过大等。
（3）齿轮设计方面参数选择不当，重合度过小，齿廓修形不当或没有修形，齿轮箱结构不合理等。
（4）其他方面输入扭矩。
负载扭矩的波动，轴系的扭振，电动机及其它传动副的平衡情况等。
二、齿轮传动的减噪声设计基于以上分析，本文将重点从齿轮设计、齿轮加工以及轮系及齿轮箱三个方面展开详细讨论。
