输煤系统雨淋阀操作说明(就地张贴)
雨淋报警阀的操作规程
• (9)全开启管网配水干管上的控制阀 ，使防护区管路恢复 畅通
恳请各位老师批评指正
THANK YOU FOR YOUR WATCHING
雨淋报警阀的调试
1、系统供水调试 (1)关闭雨淋报警阀上的所有控制阀(报警管路除 外)及系统开式喷头管网侧配水干管上的控制阀。 (2)缓慢打开第系统供水管路上的控制阀直至全 开 ，往雨淋报警阀供水管道供水。 (3)缓慢打开隔膜室供水阀直至全开 ，往隔膜室控 制管路供水； (注： 紧急手动控制装置盒内的手动 阀可作为管路的排水阀)；
雨淋报警阀的操作规程
目录
雨淋报警阀的结构组成 雨淋阀报警阀工作原理 雨淋报警阀的调试与保养
一： 雨淋报警阀的结构组成
ZSFG型雨淋阀组主要由水源控制阀(蝶阀)、 雨淋阀、手动应急装置、 自动滴水阀、排水球 阀、供水侧压力表、控制腔压力表等组成。
雨淋阀结构原理图
雨淋阀实物图
Lorem ipsum dolor sit amet, consectetur adipisicing elit.
置。
启动方式
电电气气远远程程控（制电磁阀） 控制
人工人手动工控手制 动控制
电气远程（电磁阀）控制方式
是在整个防护区内的关键位置设置火灾探测器。 并连接到一个火灾控制器上 ， 由其控制与雨淋阀 隔膜室出水口相连接的电磁阀 ， 当防护区内发生 火灾 ，探测器探测到火灾后 ，就会由控制器向电 磁阀发出电信号 ，使电磁阀动作 ，实现放水 ，从 而使隔膜室内的水压降低 ，通过活塞及顶杆作用 于转臂的力减小 ， 阀瓣组件因此脱扣 ，系统供水 将阀瓣组件打开 ，开式喷头喷水灭火
人工手动控制
【9A文】雨淋阀使用说明书
Z S F M型隔膜式雨淋阀使用说明书ZSFM型雨淋阀ZSFM型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。
1.主要技术参数，外形连接尺寸：额定工作压力： 1.2～1.6MPa密封试验压力： 2.4～3.2MPa供水压力范围：0.14～1.6MPa管网气压范围：0.3～0.5MPa（干式系统）报警性能：DN100、15015s内报警DN20060s内报警报警口压力：≥0.05MPa产品标准号：GB5135.5～20RR《自动喷水灭火系统第5部雨淋阀》法兰标准：GB/T9113.3凸面平法兰1.6MPa级主要外形和连接尺寸：DN 法兰外径D法兰螺孔中心D0阀体高度H螺孔直径z-d适用螺柱宽B 长A 高L100 215 180 305 8—18 M16×80 450 650 600 150 285 240 406 8—22 M20×85 500 760 680 200 340 295 521 12—22 M20×95 650 800 780ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。
3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。

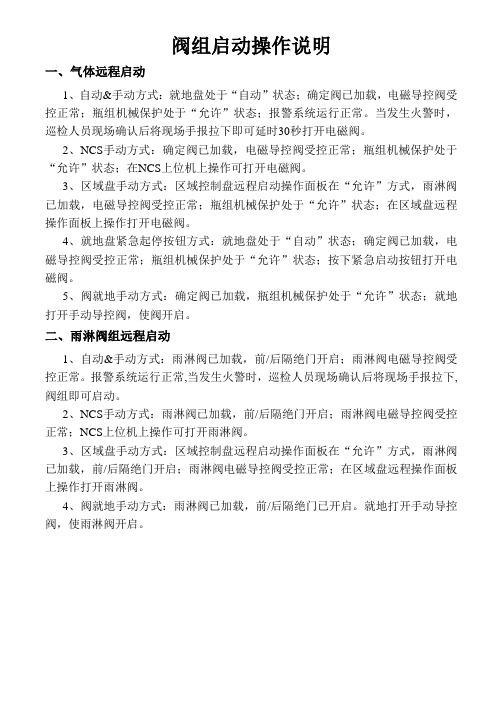

阀组启动操作说明
阀组启动操作说明
一、气体远程启动
1、自动&手动方式：就地盘处于“自动”状态；确定阀已加载，电磁导控阀受控正常；瓶组机械保护处于“允许”状态；报警系统运行正常。
当发生火警时，巡检人员现场确认后将现场手报拉下即可延时30秒打开电磁阀。
2、NCS手动方式：确定阀已加载，电磁导控阀受控正常；瓶组机械保护处于“允许”状态；在NCS上位机上操作可打开电磁阀。
3、区域盘手动方式：区域控制盘远程启动操作面板在“允许”方式，雨淋阀已加载，电磁导控阀受控正常；瓶组机械保护处于“允许”状态；在区域盘远程操作面板上操作打开电磁阀。
4、就地盘紧急起停按钮方式：就地盘处于“自动”状态；确定阀已加载，电磁导控阀受控正常；瓶组机械保护处于“允许”状态；按下紧急启动按钮打开电磁阀。
5、阀就地手动方式：确定阀已加载，瓶组机械保护处于“允许”状态；就地打开手动导控阀，使阀开启。
二、雨淋阀组远程启动
1、自动&手动方式：雨淋阀已加载，前/后隔绝门开启；雨淋阀电磁导控阀受控正常。
报警系统运行正常,当发生火警时，巡检人员现场确认后将现场手报拉下,阀组即可启动。
2、NCS手动方式：雨淋阀已加载，前/后隔绝门开启；雨淋阀电磁导控阀受控正常；NCS上位机上操作可打开雨淋阀。
3、区域盘手动方式：区域控制盘远程启动操作面板在“允许”方式，雨淋阀已加载，前/后隔绝门开启；雨淋阀电磁导控阀受控正常；在区域盘远程操作面板上操作打开雨淋阀。
4、阀就地手动方式：雨淋阀已加载，前/后隔绝门已开启。
就地打开手动导控阀，使雨淋阀开启。
雨淋报警阀的操作规程

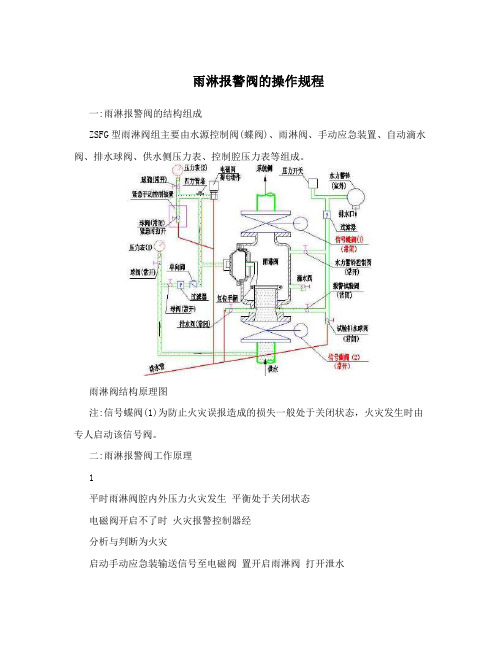

雨淋报警阀的操作规程一:雨淋报警阀的结构组成ZSFG型雨淋阀组主要由水源控制阀(蝶阀)、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。
雨淋阀结构原理图注:信号蝶阀(1)为防止火灾误报造成的损失一般处于关闭状态，火灾发生时由专人启动该信号阀。
二:雨淋报警阀工作原理1平时雨淋阀腔内外压力火灾发生平衡处于关闭状态电磁阀开启不了时火灾报警控制器经分析与判断为火灾启动手动应急装输送信号至电磁阀置开启雨淋阀打开泄水雨淋阀腔内压力小于腔外压力雨淋阀开启水力警铃发出报警声压力水流经消防管网从开式喷头喷出大量的水隔离整个保护区火灾扑灭拔动复位手柄，雨淋阀瓣组件关闭雨淋阀内外压力平衡重新处于关闭状态三:雨淋报警阀的维护与保养1.维护与保养21)阀瓣密封件的清洗或更换:用不含腐蚀的洗涤剂清洗橡胶密封件，如发现密封件已经磨损应给予更换。
2)阀座的清洗和更换:必须对阀座进行清洗，并检查是否损坏，如发现有裂纹、划伤或压坑，损坏不严重的可用细研磨沙修复，损坏严重的应给予更换。
3)检查其他配套阀门是否泄漏或损坏，应对其修复或更换。
4)应保持配套过滤器清洁，经常对过滤器进行清洗。
5)对已动作过的雨淋阀应检查复位杆是否变形或松动，复位轴中的销子是否弯曲或损坏，"O"型密封圈是否损坏，如损坏应给予更换。
6)每年应检查一次密封件和阀座，清除污物，如有划伤用细砂纸打磨光滑，如有破损用备件更换，同时清洗过滤器。
7) 主排水试验:确认信号蝶阀(1) 处于关闭状态确认信号蝶阀(2) 处于开启状态打开排水阀水流不稳定观察水流是否稳定疏通堵塞的供水管路水流稳定排水试验成功关闭排水阀8)报警试验:确认信号蝶阀(1)处于关闭状态3确认信号蝶阀(2)处于开启状态关闭水力警铃控制阀警铃不报警打开报警试验阀检查警铃入口处是警铃发出报警声试验成功否堵塞或铃锤卡死关闭报警试验阀排除报警试验管道中的积水打开水力警铃控制阀9)雨淋报警阀检修时间序号检修内容时间备注 1 观察水压状态是否正确一周 2 观察阀门所处的状态是否正确一周 4 主排水试验一季度 5 报警试验一季度 6 雨淋装置及其辅件一年 7 开阀功能试验一年 8 检查密封件和阀座，清除污物一年2. 常见的问题及处理方法序问题原因分析解决措施号1.产品有自身的质量问题更换产品 1 自动滴水阀漏水2.雨淋系统因安装调试或平时的打开放水阀排除管内余水4定期试验及灭火工作后没有将系统侧管内的余水排尽就有可能造成自动滴水阀漏水3.水质不洁很可能造成雨淋阀隔膜球面中线密封处遗有施工时进入启动雨淋阀让水流冲刷掉遗留在管内的小杂物或脏水中的杂质(如密封面处的杂质便生料带、麻丝以及其它一些杂物) 而使球状密封面不能完全密封所致防复位器不能复位一般是因水质过脏，有细小物质拆下复位器清洗干净即可解决问2 问题进入防复位器密封面处而造成的题。
ZSFM系列雨淋阀操作使用说明书
ZSFM系列雨淋阀操作使用说明书消防资料2010-04-21 22:03:02 阅读82 评论1 字号：大中小订阅本文引用自没事《ZSFM系列雨淋阀操作使用说明书》ZSFM雨淋阀一﹑用途：ZSFM系列雨淋阀用于雨淋阀系统，水幕系统和水雾系统．当保护区某处发生火灾时，火灾探测系统动作时，使雨淋阀开启，大量水从开式喷头（水幕喷头﹑水雾喷头﹑普通开式喷头）中喷出，并发出报警信号，以达到控火﹑灭火报警．本雨淋阀是一种直接密封式隔膜阀，隔膜阀具有结构简单﹑性能可靠﹑可水平﹑直立安装﹑维修方便等特点．雨淋阀的控制有：电控制，气控制，水控制，电﹑水非互锁控制，电﹑水互锁控制，电﹑气非互锁控制，电﹑气互锁控制．二﹑结构参数：三﹑系统配置图四﹑安装⒈只能在５℃－65℃环境中安装使用，阀体上的箭头与水流方向一致．⒉其应安装在便于观察和易接近的地方，周围应留出0.5m的维修空间．⒊安装前先冲洗供水管道，使其内部无污物．⒋雨淋阀可水平﹑直立安装，但必须保持电磁阀的铁芯竖直．⒌雨淋阀的前后分别安装与阀同通径的控制阀．⒍压力表应方便读数，紧急启动阀﹑复位阀应在便于操作的位置．⒎伺应状态时，警铃阀19(A)为常开，复位阀27﹑试警铃阀19(B)﹑排水阀11﹑紧急启动阀5均为常闭．五﹑调试安装完，经过试验﹑灭火后．应按如下步骤将系统调整至伺应状态．⒈关闭系统的供水控制阀．⒉打开雨淋阀上的排水阀11，将系统里的余水全部排除干净．⒊关闭阀后控制阀，关闭雨淋阀上的紧急启动阀5﹑试警铃阀19(B)﹑排水阀11，同时打开复位阀27．⒋按下控制柜中的＂复位＂按钮使电子探测系统复位．同时，释放电磁阀1，是其闭合．⒌缓慢打开系统的供水控制阀，此时防复位器30有水流出；待供水压力与隔膜室压力相同时,防复位器30应停止流水，则雨淋阀已处于伺应状态了．再将系统的供水控制阀完全打开．若３分钟后仍有大量水从防复位器30或滴水阀10流出，则应立即关闭系统的供水控制阀，检查（a）防复位器中有无渣宰，（b）隔膜与阀体密封处有无杂物，（c）隔膜有无破损．然后从第一步重新开始调试．⒍打开排水阀11﹑将余水排除干净，推动滴水阀10的推杆，确认水以排净．⒎关闭复位阀27和排水阀11，将警铃阀19(A)及阀后控制阀打开．系统进入伺应状态．六维修保养维修前，必须关闭雨淋阀前后的控制阀，打开所有的排水阀，将阀体中的水排除后进行维修．发现故障可按上表进行维修，若不能解决可联系我们．要求按下列要求进行定期检查：每天应检查一次滴水阀，若漏水应立即维修雨淋阀．每季度：（a)检查止回阀动作是否正常；（b）电磁阀启动和密封是否正常；（c）防复位器密封动作是否正常．若有问题应立即维修．。
雨淋、水幕、水喷雾、预作用灭火系统操作流程图简化
雨淋、水幕、水喷雾、预作用灭火系统操作流程图简化
火灾发生感烟探测器动作差定温感探测器动作电磁阀开启对应控制盘按启动键人工远程启动雨淋阀开启启动紧急启动球阀机械应急启动配水管网充水水力警铃动作水力警铃动作电动阀开启
排水阀排水水流指示器动作喷头喷水实施灭火雨淋、水幕、水喷雾、预作用灭火系统操作流程图及
辅助说明
说明：
（1）自动喷水灭火系统分为开始系统和闭式系统，开式系统如上流程图所示，有电磁阀启动；闭式系统无电磁阀，其余操作都相同。
（2）目前公司自动喷水灭火系统为“手动”控制状态，系统都已复位，但雨淋阀组上部信号蝶阀关闭，启动灭火时必须先打开上部信号蝶阀，使管路处于通路状态后，看到两个压力表有压力示数后，将电磁阀开启或人工手动开启紧急手动球阀，当看到压力腔内水喷出泄压后，听到水管内有流动水声，说明此时正喷水灭火。
雨淋报警阀说明
雨淋报警阀的操作规程一：雨淋报警阀的结构组成ZSFG型雨淋阀组主要由水源控制阀(蝶阀)、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。
雨淋阀结构原理图注：信号蝶阀（1）为防止火灾误报造成的损失一般处于关闭状态，火灾发生时由专人启动该信号阀。
二：雨淋报警阀工作原理三：雨淋报警阀的维护与保养1.维护与保养1)阀瓣密封件的清洗或更换：用不含腐蚀的洗涤剂清洗橡胶密封件，如发现密封件已经磨损应给予更换。
2)阀座的清洗和更换：必须对阀座进行清洗，并检查是否损坏，如发现有裂纹、划伤或压坑，损坏不严重的可用细研磨沙修复，损坏严重的应给予更换。
3)检查其他配套阀门是否泄漏或损坏，应对其修复或更换。
4)应保持配套过滤器清洁，经常对过滤器进行清洗。
5)对已动作过的雨淋阀应检查复位杆是否变形或松动，复位轴中的销子是否弯曲或损坏，"O"型密封圈是否损坏，如损坏应给予更换。
6)每年应检查一次密封件和阀座，清除污物，如有划伤用细砂纸打磨光滑，如有破损用备件更换，同时清洗过滤器。
7)确认信号蝶阀（1）处于关闭状态确认信号蝶阀（2）处于开启状态打开排水阀观察水流是否稳定水流不稳定疏通堵塞的供水管路水流稳定排水试验成功关闭排水阀8)报警试验：9）雨淋报警阀检修时间2. 常见的问题及处理方法1、说明雨淋阀是雨淋系统和预作用系统中用于控制水流和起报警作用的装置。
即在出现火灾时控制系统才使隔膜打开，让水流入系统管网内进行灭火，并使水力警铃报警。
雨淋阀上的隔膜室(控制腔)内的水压高低控制着隔膜的开或闭。
当控制室内的水压等于供水压力时，隔膜关闭，水不能进入系统侧；当该处的水压比供水压力低时，则隔膜被供水压力顶开，水流入系统侧，进行喷水灭火。
隔膜室(控制腔)内的压力，由装在保护区内的探测系统来控制，这个探测系统同时也就是雨淋阀隔膜的驱动系统，此系统分为电动控制、气动控制或液压控制。
雨淋报警系统在系统侧管网上都装开式喷头并由雨淋阀供水。
1.雨淋阀使用说明书(黄新民)
(2)电气方式 通过安装在雨淋阀上的压力开关或系统侧管网的水流指示器，利用水流压力或
水流指示器动作时的信号使其启动，发出电气指令启动电警铃或声光报警器而达到 报警效果。
图 2 雨淋报警阀结构图
2、其它主要组成部件及作用：
常闭，检修时关闭阀前控制阀门后排放余水
常闭，用于紧急启动系统或试验用。同时也用于隔膜室管路的排气阀。复
12
手动阀
位时必须打开，否则隔膜室里的水无法排出导致无法复位
四、系统的安装 (参见图 3)
1、安装雨淋阀前，应冲洗干净管网内的异物，以免堵塞 ; 2、雨淋阀应垂直安装于常温下不会结冰的场所。且应安装在明显和便于操 作的地方，距地面高度一般为 1m;两侧距墙不小于 0.5m，正面距墙不小于 1.2m。室内地面应设相应排水设施。 3、雨淋阀的人工手动控制装置宜设在火灾时较安全并便于操作的位置。(注： 手动阀应加控制盒，并加铅封，以防误操作) 4、水力警铃应安装于公共通道或值班室附近的外墙上，采用通径为 20mm 的镀锌水管连接时，其长度不应大于 20m。 5、隔膜室供水管路安装时必须从系统供水的控制阀门(蝶阀或闸阀)之前引 出，与隔膜室控制管路上的 Rc1／2 三通螺纹孔相连接。 6、安装具体要求请参看 GB50261-2005《自动喷水灭火系统施工及验收规范》 7、安装完毕必须保证转臂扣在阀瓣上。
3、报警调试 建议每月进行一次，其试验必须按如下步骤进行：
(1)关闭报警管路阀，防止水倒流入系统管网侧，使防护区出现水渍。 (2)打开报警试验阀，水流即可进入报警管路，从而推动水力警铃发出报警声 响并启动压力开关接通声光报警器或其他报警系统；
预作用报警阀(雨淋阀)操作方法
、拆置须知：之阳早格格创做a、雨淋阀组拆置、调试、收配必须要有相映天分或者有体味的技能人员举止.厂家已将阀体拆置牢固的管路，已局部通过2.4MPa稀启考查,宽禁用户自止再合卸拆置.b、系统应拆置于有采温且照明良佳的室内,并正在周围留出约0.5m的空间以便于拆置战维建.c、雨淋阀的供火侧战系统侧必须拆置统制阀门,以便举止调试战维建,拆置前管讲必须按动工典型通过浑洗圆可拆置.d、不妨笔曲、火仄拆置雨淋阀,但是注意电磁阀的拆置末究应脆持电磁阀的磁芯呈笔曲状态.e、复位球阀（5）战慢迫脚动快开阀（6）必须宽紧收配.以防制成益坏.f、自动喷火灭火系统安排典型(GB50084-2001)中确定,雨淋阀的出心前,必须树坐过滤阀,防止果火中有纯量制成雨淋阀渗漏或者误动做.g、多台并联拆置的雨淋阀组，雨淋阀统制腔的出心应设止回阀，以防止雨淋阀误动做.五、调试,开通：1、初拆前的查看:第一步：间断包拆箱，与出雨淋阀.第二步：查看阀腔内及各管讲心是可有渣滓.2、安排：当拆置佳或者通过考查、灭火后，应将系统按如下步调安排到伺应状态.第一步：关关阀前的系统供火统制阀(管网另摆设).第二步：挨开雨淋阀上的隔膜腔统制阀.第三步：挨开雨淋阀上的排火阀、警铃阀、及系统上局部辅帮排火阀：将系统里的结余火局部排撤除.第四步：关关雨淋阀上的慢迫脚动快开阀、试警铃球阀；挨开复位球阀；共时关关阀后统制阀(管网另摆设).第五步：按下统制柜中的“复位”按钮，将电子统制系统复位，使电磁阀关关.第六步：供火：缓缓挨开阀前的系统供火统制阀，待供火压力表战隔膜腔压力表的指示值相共时再将供火统制阀真足挨开.（正在挨开历程中：防复位器将会有火从1/8的管径里流出此为仄常局里，当二只压力表指示值真足宁静后，将会停止流火）正在通过2、3分钟后仍有较大火流从防复位器或者滴火阀中流出，则须坐时关关主供火统制阀.漏火本果大概有：1）隔膜与阀体稀启处有渣滓；2）防复位器中有渣滓； 3）隔膜大概益坏，须调换隔膜.待建佳后仍沉复此步收配（维建参照“维护调养”.）第七步：将排火阀、试警铃阀、及系统上局部辅帮排火阀关关，并包管复位球阀关关（使防复位功能灵验），将警铃阀、阀后统制阀挨开.系统加进伺应状态.六、停用收配：当果维建调养或者其余本果中断系统的伺应状态而使系统得来灭火功能，必须预先报告有关人员战部分做佳相映的防止步伐，并设值班防火人员.停用收配步调如下：第一步：关关阀前系统供火统制阀.第二步：挨开雨淋阀的排火阀战系统上的其余辅帮排火阀.第三步：关关隔膜室的供火阀.此时不妨举止维护调养考查收配：系统拆置完成后，需要举止报警考查、开关功能等考查.七、报警考查：提议每季度搞一次，其考查步调如下：第一步：关关警铃阀，防止火流进系统侧.第二步：挨开试警铃阀，使火力警铃或者压力开关动做、报警.第三步：关关试警铃阀，停止报警，挨开警铃阀，使系统回复伺应状态.八、开关功能考查：提议每季搞一次，并应正在气候温温的季节举止.考查前应付于所有防备区采与防火步伐.由于考查后管路各别部分积火，果而要正在那些场合加辅帮排火拆置.如没有克没有及举止开阀考查，应与主管部分商定采与其余办法.如拆有阀后统制阀，则可间接关关阀后统制阀，而无需以上步伐.考查步调如下：1）报告有关人员战部分.2）使呵护区内的电子探测器动做果而挨开雨淋阀.如搞式、干式统制系统则需挨开雨淋阀上的慢迫开用快开阀（序号6）举止真验.3）查看系统是可有脚够的火源.4）完成考查后，应按“安排”收配的步调将系统回复到伺应状态.九、维护调养：注意：必须由具备相映天分或者有体味的技能人员对于雨淋阀举止维护.告诫：维护调养功夫果系统已停用，必须采与临时防火步伐.1、挨开阀腔的步调：第一步：将阀盖上与阀体贯串的DN15活接间断，拆下阀盖上的螺丝，与下阀盖、隔膜以及隔膜腔内的弹簧、收撑块.第二步：查看隔膜：如有沉微的变形属仄常局里，如创制变形较大、出现饱包、裂纹等局里，需要坐时调换新的隔膜.第三步：将以上整部件及阀体内里荡涤搞洁.当心：当阀内有压力时没有要拆置阀盖2、关关阀腔的步调:(需要二人协共收配)搁上隔膜、收撑块、弹簧、阀盖，接错拧紧螺栓，以包管其稀启.拆置时最先要保证隔膜上球里的稀启条必须与阀体的稀启槽符合，收撑块、弹簧与隔膜战阀盖之间必须按相映的协共槽卡住，如以上二条拆置有错则没有克没有及使阀处事仄常.a、防复位器：与下防复位器，将其用活动扳脚挨开，查看内里的稀启环是可有益坏；橡胶稀启块表面是可光润、破坏，O型圈是可破坏；可则应调换相映的部件，将以上部件荡涤搞洁沉新拆佳.注意：将防复位器拆置回阀体上时，有目标性.b、自动滴火阀：与下滴火阀，查看内里是可有同物，伸缩杆是可机动，可则应荡涤搞洁.c、压力表：应校对于其粗度，如有益坏则调换.d、电磁阀：应定期查看电磁阀，包管其处事本能.如得灵，则先查看线路是可有问题，再挨开电磁阀查看是可有渣滓堵住小孔，或者阀芯的稀启橡胶是可益坏，如已益坏则应调换.（查看电磁阀本能时应将主供火阀关关，免得雨淋阀挨开）e,管件：查看表面是可漏火，荡涤过滤器.查看完成后应将铜管沉新连接佳.。
(完整word版)雨淋阀控制箱说明书1
雨淋阀控制箱说明书
本控制板由对应的消防控制控制模块提供DC24V/1A电源，火警时通过手动或自动方式打开雨淋阀灭火。
一、产品功能
1、控制主板设手动/自动转换开关SW1，拨到左边为手动档,灯板手动指示灯亮,
拨到右边为自动档,无源常开点K1、K2输出闭合信号。
（如在手动档插上J2则同时能自动)
2、在自动挡时接收由X1—X2输入的联动信号（无源常开接点），控制器输出打
开雨淋阀的DC24V信号，同时灭火指示灯亮,喇叭报“119”火警声.
3、在手动档时，按按钮板上的手动启动按钮，同样实现以上开启功能。
4、J1短接时以上动作一直保持自锁状态，必须取消联动信号后按按钮板上的复
位按钮才能使系统复位。
（J1不短接则不自锁）
5、按一下按钮板上的消声按钮,可以消除声响报警。
6、接受Y1-Y2输入的压力信号（无源闭合触点)时，阀动作黄灯亮，同时F1、
F2输出无源闭合触点信号。
7、控制箱失电或故障时G1—G2输出故障反馈无源触点闭合信号。
8、具有防输出过载和短路功能。
控制箱外型参考图（外形尺寸：宽250×高290×厚90mm）
雨淋阀现地控制箱
电源
雨淋阀现地控制箱主板接线图
DC24V输入 DC24V输出至雨淋阀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输煤系统雨淋（水幕）
系统操作说明
配置原则
在皮带的头部和尾部均设有与皮带走向垂直的水幕装置，其阀门叫作雨淋阀，水幕装置的喷头为开式的，无感温玻璃管。
雨淋阀受皮带沿程的感温电缆控制。
阀门正常状态
雨淋阀前（后）手动门开启，雨淋阀本身处于关闭状态。
自动灭火过程
皮带沿程布置的感温电缆遇热绝缘损坏发出报警时，向控制室发出感温电缆报警，同时雨淋阀的放水电磁阀动作开始放水，雨淋阀自动开启，消防水通过开放式的喷嘴成水幕状喷出。
手动灭火过程
若现场检查发现有火情，汇报班长的同时，开启对应火情位置的雨淋阀的放水手动门，手动开启雨淋阀，消防水通过开放式的喷嘴成水幕状喷出。
恢复原状
火情消除，关闭手动门，将雨淋阀阀瓣复位，再开启雨淋阀前手动门。
