AL-7480-1C 单防区带报警输出模块说明书
AL-7480-8B报警主机安装指南
d开1号锁防区： 一直处于激活状态，不论撤布防与否，只要一触发就操作输出1。 e an ---- 9 ---
fo AL-7480-8B 报警主机安装指南 od 开2号锁防区： 一直处于激活状态，不论撤布防与否，只要一触发就操作输出2。
go 旁路防区: 若某防区允许旁路，用户留守布防后，该防区触发无效。
e and A ---- 1 ---
ood fo AL-7480-8B 报警主机安装指南
一、概述
re g AL-7480-8B 系列报警主机具有很强的实用性，被广泛地应用在小区、厂矿院校、以及办公大楼等各类 a 大型安保系统中，可实现不同方式的联网报警，根据用户需求，有多种不同选择。
eing 1. 系列产品描述
e 1． AL-7480-8B 支持的防区类型及说明 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 9 b 2． AL-7480-8B 防区报警时间跟随属性说明 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 10 ir 3． AL-7480-8B 无线自学防区和遥控器 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 10 the 4． 交叉防区 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 11
AL-7480-8B 系列主要功能及性能介绍
ir b 联网类型：分别支持总线பைடு நூலகம் IP； the 显示模式：分别有 16 个 LED 或汉字 LCD。
in 2. 主要功能
gs 支持 8 个防区，有线无线兼容，防区号为 1-8。另外 9-16 防区可以外扩 8 个独立无线防区 in 8 个有线防区通过 4 个接口输入，每个有线接口最多可以接 2 个防区，通过两个不同阻值的电阻
ood fo AL-7480-8B 报警主机安装指南
AL-7480编程简单操作

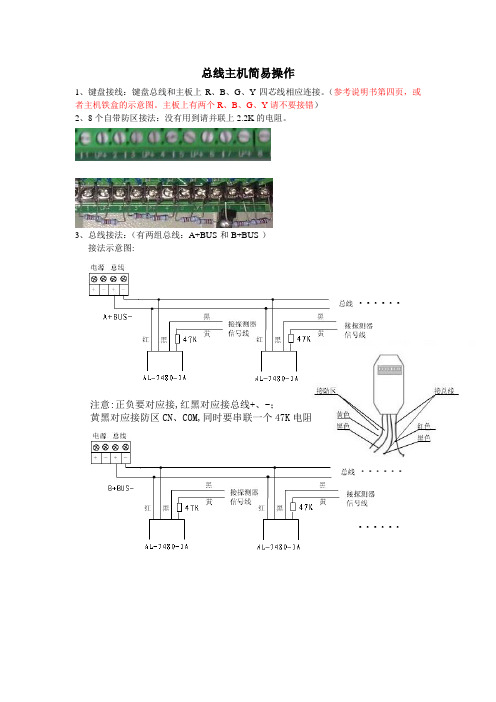

总线主机简易操作
1、键盘接线：键盘总线和主板上R、B、G、Y四芯线相应连接。
（参考说明书第四页，或者主机铁盒的示意图。
主板上有两个R、B、G、Y请不要接错）
2、8个自带防区接法：没有用到请并联上2.2K的电阻。
3、总线接法：（有两组总线：A+BUS-和B+BUS-）
接法示意图:
注意:正负要对应接,红黑对应接总线+、-；
黄黑对应接防区CN、COM,同时要串联一个47K电阻。
4、地址模块拨码：（先把地址拨好码做好记号，然后对应的接探头。
主机自带八个防区，所以拨码从9=8+1开始，类似10=8+2……..33=32+1….把需要相加的数对应的开关拨到ON.如地址33拨码如下：
编程简单操作：
由于前八个防区是主机自带，所有外扩展的防区都将从9开始。
地址也将从9开始拔。
比如45个探头，地址码应该对应的从9拨到9+45-1=53.但是9对应的编程地址是0039. 键盘简单操作编程：
1、先把总线主机复位，进入编程：9876#0 再输入 4058, 再输入 01#，听到一声响后，再
按住* 键5秒，退出编程
2、进入编程：9876#0 再输入0039 06#06#......06#（45个探头按45次06#）按住* 键5
秒，退出编程
3、1 2 3 4+布防
4、1 2 3 4+撤防
备注：如果主机无法进入编程操作,请把主板上两个小孔PROGRAM,在带电的情况下用导线短路起复位作用，主板上两个小孔PROGRAM的位置如下：。

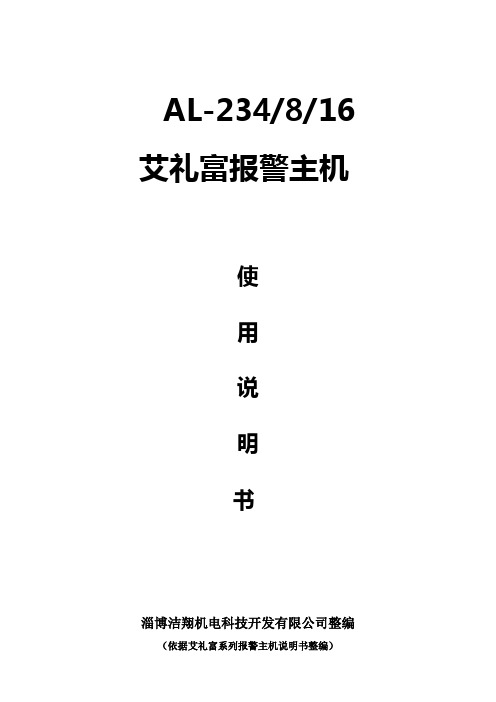

AL-234-8-16主机说明书
