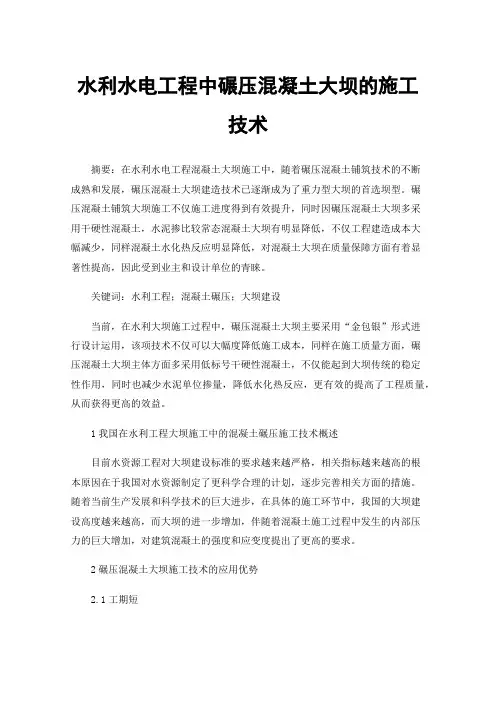

水利水电工程中碾压混凝土大坝的施工技术摘要：在水利水电工程混凝土大坝施工中，随着碾压混凝土铺筑技术的不断成熟和发展，碾压混凝土大坝建造技术已逐渐成为了重力型大坝的首选坝型。
碾压混凝土铺筑大坝施工不仅施工进度得到有效提升，同时因碾压混凝土大坝多采用干硬性混凝土，水泥掺比较常态混凝土大坝有明显降低，不仅工程建造成本大幅减少，同样混凝土水化热反应明显降低，对混凝土大坝在质量保障方面有着显著性提高，因此受到业主和设计单位的青睐。
关键词：水利工程；混凝土碾压；大坝建设当前，在水利大坝施工过程中，碾压混凝土大坝主要采用“金包银”形式进行设计运用，该项技术不仅可以大幅度降低施工成本，同样在施工质量方面，碾压混凝土大坝主体方面多采用低标号干硬性混凝土，不仅能起到大坝传统的稳定性作用，同时也减少水泥单位掺量，降低水化热反应，更有效的提高了工程质量，从而获得更高的效益。
1我国在水利工程大坝施工中的混凝土碾压施工技术概述目前水资源工程对大坝建设标准的要求越来越严格，相关指标越来越高的根本原因在于我国对水资源制定了更科学合理的计划，逐步完善相关方面的措施。
随着当前生产发展和科学技术的巨大进步，在具体的施工环节中，我国的大坝建设高度越来越高，而大坝的进一步增加，伴随着混凝土施工过程中发生的内部压力的巨大增加，对建筑混凝土的强度和应变度提出了更高的要求。
2碾压混凝土大坝施工技术的应用优势2.1工期短在水利大坝工程中，碾压混凝土建设技术施工速度快，建设周期短。
在水利大坝工程中，碾压混凝土大坝工程主要采取通仓铺筑，施工作业环境较以往常态混凝土坝大优越，大型施工机械占比高，从而更有效的提高施工速率，比常态混凝土工期可缩短三分之一。
2.2遇水泄流在水利工程使用中，如果洪水流超正常标准，碾压混凝土筑坝工程可直接通水过流，无需通过纵深贯通水平压力措施加固，不至于因水过流而产生冷机应力裂缝，从而保证水利大坝工程的正常运行。
2.3简化温控措施，减少坝体纵缝水泥用量较少，碾压混凝土坝体采用薄层交替浇筑，表面散热条件良好，使坝体内部混凝土温度升幅大大降低。
碾压混凝土重力坝层间指标

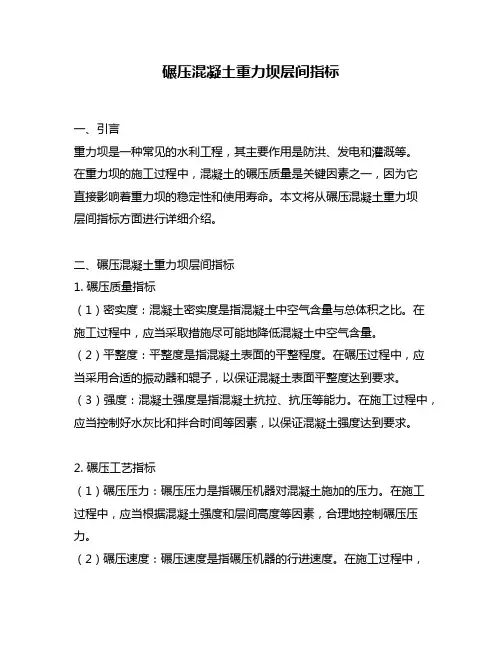

碾压混凝土重力坝层间指标一、引言重力坝是一种常见的水利工程，其主要作用是防洪、发电和灌溉等。
在重力坝的施工过程中，混凝土的碾压质量是关键因素之一，因为它直接影响着重力坝的稳定性和使用寿命。
本文将从碾压混凝土重力坝层间指标方面进行详细介绍。
二、碾压混凝土重力坝层间指标1. 碾压质量指标（1）密实度：混凝土密实度是指混凝土中空气含量与总体积之比。
在施工过程中，应当采取措施尽可能地降低混凝土中空气含量。
（2）平整度：平整度是指混凝土表面的平整程度。
在碾压过程中，应当采用合适的振动器和辊子，以保证混凝土表面平整度达到要求。
（3）强度：混凝土强度是指混凝土抗拉、抗压等能力。
在施工过程中，应当控制好水灰比和拌合时间等因素，以保证混凝土强度达到要求。
2. 碾压工艺指标（1）碾压压力：碾压压力是指碾压机器对混凝土施加的压力。
在施工过程中，应当根据混凝土强度和层间高度等因素，合理地控制碾压压力。
（2）碾压速度：碾压速度是指碾压机器的行进速度。
在施工过程中，应当根据混凝土强度和层间高度等因素，合理地控制碾压速度。
（3）振动频率：振动频率是指振动器的振动次数。
在施工过程中，应当根据混凝土强度和层间高度等因素，合理地控制振动频率。
3. 碾压设备指标（1）轮胎宽度：轮胎宽度是指碾压机器轮胎的宽度。
在施工过程中，应当根据重力坝的设计要求和实际情况选择合适的轮胎宽度。
（2）摩擦系数：摩擦系数是指轮胎与混凝土表面之间的摩擦系数。
在施工过程中，应当选择摩擦系数适合的碾压机器。
（3）轮胎压力：轮胎压力是指轮胎对混凝土施加的压力。
在施工过程中，应当根据混凝土强度和层间高度等因素，合理地控制轮胎压力。
三、结论在重力坝的施工过程中，碾压混凝土是非常重要的一步。
为了保证重力坝的稳定性和使用寿命，应当掌握好碾压混凝土重力坝层间指标。
通过本文介绍的碾压质量指标、碾压工艺指标和碾压设备指标等方面进行控制，可以有效地提高碾压混凝土质量，确保重力坝的安全性和可靠性。
水利工程碾压混凝土坝坝体稳定分析和计算
纳井 田河流 域涉及 镇宁 自治县 六马 乡 ， 镇 宁布依 族 苗族 自治县地处贵州 中丘原西 南部 ，流 域 内由于 田高水
低， 农 作物依靠水 源灌 溉较 强 ， 灌 区群众 居住 于半 山上 ， 饮水 困难 ， 缺水制约 了地 方经济发 展。因此 ， 当地人 民群
众迫切要求彻底解决 困扰 他们多年 的灌溉及 人畜饮 用水 问题 ， 以改善 自己的生存环境条件和提高生活水平。
的下游 反弧段 会产生 一定 的动水 压力 ， 其具 体数 值可 以
水体 流动的动量公式进行求取 。 假设下 游反弧 段的起点 到终点 的两 个断面 的水流 速 度是相 同 的， 按公 式就 可 以将 下游反 弧段 的动水 压力 的 总水平分力 Ｐ 和垂直分力 Ｐ 的求取 出来 ， 主要计算公 式
Ｐ …Ｐ 的作用点 ， 可 以近似地 认 为作用 在 圆弧 中点 。 作用在溢流面 Ｂ Ｃ、 Ｃ Ｄ段 的动水压 力 通常来 说 是非 常小 的， 因而根本不需要对其进行计算 。 ２ ． １ ． ３ 扬 压 力 １ ）大坝基面扬压力 。在水 库重力 坝 中， 如果其 坝基 的表 面设置 了防渗帷幕 和排水 孑 Ｌ ， 那么 可以将 作用在 坝 踵 的扬 压 力 强 度 设 置 为 。 Ｈ ． ， 排水孑 Ｌ 处 的 扬 压 力 为 Ｈ ： 。两者之间通过直 线进 行连接 ， 这 样就 可以形 成扬
第２ ０卷 第 ２期
２ ０ １ ４年 ２ 月
水 利科 技 与 经 济
Ｗａ ｔ ｅ ｒ Ｃｏ ｎ ｓ ｅ ｒ ｖ ａ ｎ ｃ ｙ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｔｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ａ ｎ ｄ Ｅｃ ｏ ｎ ｏ ｍｙ
Ｖ０ ｌ ＿ ２０ Ｎｏ ． ２
大坝碾压砼施工专项方案设计
目录一、施工特性 (1)二、施工程序及工期安排 (2)三、仓位规划方案及分层 (2)四、碾压混凝土运输入仓方案 (3)五、混凝土浇筑强度分析 (5)六、碾压砼施工准备 (6)七、碾压混凝土施工 (9)八、碾压混凝土养护 (20)九、主要施工设备配置 (21)十、碾压混凝土施工仓面管理 (21)十一、碾压混凝土保护及表面缺陷处理 (26)十二、碾压混凝土钻孔取芯 (31)十三、碾压混凝土施工质量控制、检查及验收 (35)十四、碾压混凝土施工质量及安全保证措施 (39)大坝碾压混凝土施工专项方案一、施工特性1、工程围及工程量本标碾压混凝土主要分布在大坝垫层以上坝体区域，碾压混凝土总量约8.25万m3，约占大坝混凝土总量80%。
2、施工特点（1）碾压混凝土施工干扰大、工序复杂施工干扰大主要体现在：大坝碾压砼基本同时施工，碾压砼施工期间还需进行大坝常态混凝土及基础固结灌浆施工。
工序复杂体现在：除碾压混凝土施工本身工序较多外，还要考虑碾压混凝土与常态混凝土、变态混凝土及抗冲磨混凝土同层施工，碾压混凝土与基础固接灌浆、观测仪器埋设和帷幕灌浆施工等之间的相互关系。
综上所述，如何利用现场施工条件，合理进行施工组织，控制各工序施工质量，确保碾压混凝土按进度保质保量完工，则是本标段碾压混凝土施工控制的难点。
（2）施工质量要求高望谟县桑郎水库工程（大坝枢纽工程）装机容量12600kW，碾压混凝土重力坝部分最大坝高90m，水库为中型，工程等别为Ⅲ等，枢纽大坝等主要建筑物为3级，如何严格依照施工规程规和相关标准要求，精心策划，严格工艺作风，确保混凝土施工质量达到相关标准（如快速连续短间歇碾压施工，使层面抗剪断强度满足碾压混凝土抗剪强度设计技术指标），是本标段混凝土施工控制的重点。
（3）夏季、雨季施工特点明显，施工进度控制难度大本地区气候在水平和垂直方向上差异很大，立体气候明显。
桑郎河流域北部具有高原亚热带温凉湿润气候似的特点，阴天雨日多，日照较少，相对湿度较大；南部河谷盆地则具有南亚热带的气候特色，冬暖夏热。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
２０１７年第８期
（第４５卷）
黑龙江水利科技
Ｈｅｉｌｏｎｇｊｉａｎｇ Ｈｙｄｒａｕｌｉｃ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ
Ｎｏ．８．２０１７
（Ｔｏｔａｌ Ｎｏ．４５）
文章编号：１００７—７５９６（２０１７）０８—００８４—０２
某水利工程碾压混凝土重力坝设计
张思远
（贵州省水利水电勘测设计研究院，贵阳５５０００２）
摘要：本工程等别为Ⅲ等，属于中型水利工程。挡水建筑物为碾压混凝土重力坝，坝轴线方
位角为Ｎ８７．６６２。Ｗ。坝顶高程为１２５７．３０ｍ，河床段建基面高程１１９７．７０ｍ，最大坝高５９．６ｍ，最
大底宽５７．３７ｍ，坝顶宽度６．０ｍ，坝顶长３１７．８ｍ。大坝通过计算确定坝顶及建基面高程及大坝
坝基面的应力和稳定分析，最终完成重力坝设计。
关键词：碾压混凝土；重力坝；应力计算；稳定计算
中图分类号：ＴＶ６４２．２ 文献标识码：Ｂ
１ 工程布置
本工程等别为Ⅲ等，属于中型水利工程，永久建
筑物：大坝、溢洪道、取水兼放空隧洞等主要建筑物
为３级建筑物，其中比较常见的主要建筑物为提水
泵站、供水工程等，而次要建筑物则为四季建筑物，
比较常见的为供水管道。临时建筑物：围堰、导流洞
等临时建筑物为５级建筑物。枢纽布置为大坝（碾
压重力坝）＋坝顶溢洪道＋放空兼冲沙底孔＋取水
口＋坝后提水泵站＋高位水池组成。碾压混凝土重
力坝，坝轴线方位角为Ｎ８７．６６２。Ｗ。坝顶高程为
１２５７．３０ｍ，河床段建基面高程１１９７．７０ｍ，最大坝高 ５９．６ｍ，最大底宽５７．３７ｍ，坝顶宽度６．０ｍ，坝顶长 ３１７．８ｍ，其中左岸非溢流坝段长１００．８ｍ，河床溢流 坝段长２０ｍ，右岸非溢流坝段长１９７ｍ，上游坝坡 １：０．３，折坡点高程１２２３．７０ｍ，下游坝坡１：０．８５，折坡 点高程１２４８．９０ｍ，溢洪道边墙折坡点高程 １２４４．６７ｍ，坝基坐落在弱风化中下部。上坝公路布 置于右岸，引接进入河头上村的乡镇公路路口，部分 改造河头上村村寨公路，至该村寨时拐向由村子背 后通过至右坝端。 坝体材料分区为：坝体主体材料采用Ｃ 。１５三级 配碾压混凝土，抗渗等级Ｗ４，抗冻等级Ｆ５０；上游迎 水面设一层０．５ｍ厚的Ｃ∞２０二级配变态混凝土；坝 体的主要防渗层采用Ｃ帅２０二级配碾压混凝土（富胶 凝），１２２０．９５ｍ高程以上厚度１．５ｍ，１２２０．９５ｍ高程 以下厚度２．０ｍ，抗渗等级Ｗ６，抗冻等级Ｆ１００；下游 坝面为一层厚０．５ｍ的Ｃ∞１５二级配变态混凝土；为 加强基础与基岩的连接作用，大坝底部在河床段设 厚１．０ｍ的Ｃ 。１５常态混凝土垫层，在岸坡段设厚 １．０ｍ的Ｃ 。１５变态混凝土垫层。 ２重力坝设计计算 ２．１ 坝顶及建基面高程确定 大坝为３级建筑物，洪水标准按５０ａ一遇洪水 设计，５００ａ一遇洪水校核。根据调洪计算结果，大坝 校核洪水位（Ｐ＝０．２％）１２５５．７５ｍ，相应下游校核
水位为１２１４．６７ｍ；设计洪水位（Ｐ＝２．０％）
１２５４．５９ｍ，相应下游设计水位为１２１４．００ｍ；消能防
冲洪水位（Ｐ＝３．３３％）１２５４．４４ｍ，相应下游水位为
１２１３．８８ｍ；正常蓄水位为１２５４．００ｍ。
根据《混凝土重力坝设计规范》（ＳＬ３１９—
２００５），坝顶高程＝水库静水位＋Ａｈ，其中Ａｈ为坝
顶距水库静水位（正常蓄水位或校核洪水位）的高
度，Ａｈ由下式确定：
Ａｈ＝ｈ１％＋ｈ 一ｈ （１）
式中：△ 为防浪墙顶至正常蓄水位或校核洪水位
的高差，ＩＴＩ；ｈ 为表示ｌＯＯａ一遇的高坡，ｉｎ，计算依
据官厅公式完成；ｈ 为波浪中心线至正常或校核洪
水位的高差，Ｉｌｌ；ｈ 为安全超高，Ｉｎ，本工程大坝的安
［收稿日期］２０１７一ｏ７—２６
［作者简介］张思远（１９８１一），男，辽宁辽阳人，高级工程师，从事水工建筑工作。
一
８４—
２０１７年第８期
（第４５卷）
黑龙江水利科技
Ｈｅｉｌｏｎｇｊｉａｎｇ Ｈｙｄｒａｕｌｉｃ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ
Ｎｏ．８．２０１７
（ＴｏｔＭ Ｎｏ．４５）
全级别为３级，根据《混凝土重力坝设计规范》ＳＬ３１９
—
２００５规定，正常蓄水位时取０．４ｍ，核洪洪水位时
取０．３ｍ。
波浪要素按官厅水库公式计算：
＝
０．００７６Ｖｏ 门 （ ） （２）
０ ０
计算结果表明，坝顶高程由校核洪水位工况控 制，最终选定坝顶高程为１２５７．３０ｍ。根据地质提供 的坝址处岩层参数及岩体风化深度，结合坝基深层 抗滑稳定计算成果，将坝基置于弱风化的中下部，即 大坝建基面高程为１１９７．７０ｍ，上游坝踵底高程 为１１９２．７０ｍ。 ２．２大坝坝基面的应力和稳定分析 根据拟定大坝断面尺寸，进行稳定及应力计算。 河头上水库工程大坝为碾压混凝土重力坝，最大坝 高５９．６ ｉｎ，大坝抗滑稳定计算和应力分析主要采用 常规的极限刚体平衡和材料力学法计算。分别选择 溢流坝段、非溢流坝段２个典型剖面进行计算，主要 计算内容包括：坝体与坝基接触面抗滑稳定计算、坝 基、坝体强度计算。 ２．２．１ 大坝应力及稳定控制指标 １）控制坝体应力指标。 依据相关准则规定，坝体中各项结构的应力要 满足以要求：①在具体运行过程中，不同类型的荷载 组合，坝址垂直应力不得超过坝基允许的最大应力 值，坝踵垂直应力不得出现拉应力；②坝趾垂直应力 可以存在拉应力，但是该拉应力不得超过０．１ＭＰａ； ③坝体上游面垂直不得出现扬压力避免对坝体造成 破坏；④坝体存在的主压力最大值必须要小于混凝 土结构允许的最大压力；⑤坝体中的每一个截面上 的主压应力都要小于混凝土结构允许的最大压力； ⑥坝体下游面的主拉应力必须要控制在０．２ＭＰａ 以内。 ２）大坝抗滑稳定控制指标。 坝体抗滑稳定计算主要核算沿坝建基面及深层软弱 夹层滑动条件。建基面抗滑稳定控制指标如表１所示。 表１ 各工况下稳定安全系数要求 ２．２．２坝体应力及稳定计算 １）根据《混凝土重力坝设计规范》（ＳＬ３１９— ２００５）中的相关规定，在不同荷载组合下，对坝体间 的各项应力进行计算。计算公式如下： ×Ｍ了ｘ （３） 式中： 为一坝踵、坝址垂直应力，ＭＰａ；∑Ｗ为坝段 上的荷载，ＫＮ；∑Ｍ为坝段上的荷载对坝基截面形 心轴的力矩总和，ＫＮ・Ｉｎ；Ａ为坝段（或者１Ｉｎ坝长）
的截面积大小，１１１ ； 为坝基截面上计算与形心轴之
间的距离，ＩＴＩ；Ｊ为坝段（或１Ｉｎ坝长）截面对形心轴
的惯性矩，ｉｉ１ 。最终的计算结果内容如表２所示。
表２大坝应力计算成果表 ＭＰａ
２）沿大坝建基面滑动稳定计算。
沿建基面滑动按照抗剪断公式进行计算：
Ｋ，： （４）
』
式中：Ｋ 为按抗剪断强度计算的抗滑稳定安全系数。
按规范要求，计算之Ｋ值需满足：基本组合＞３．０，特
殊组合＞２．５；ｆ－，ｃ 分别为坝体混凝土与坝基接触面
的抗剪断摩擦系数和抗剪断凝聚力，ＭＰａ，根据地质
资料取值；Ａ为计算坝段坝基接触面截面积，１ＴＩ 。
根据地质资料，坝址处混凝土与坝基，岩石抗剪
断参数为：ｆ ０．７５，ｃ ０．５ ＭＰａ。
根据以上不同工况及荷载组合，从计算成果可
知，基本组合情况Ｋ／＞３．０，特殊组合情况Ｋ／＞２．５，
故坝体抗滑稳定满足规范要求。
３ 结论
通过计算确定大坝的坝顶高程和坝基高程后初
拟大坝体型，在根据规范及实际情况确定荷载组合
及大坝应力指标，最后进行大坝的应力计算和稳定
计算，最终完成重力坝设计。
