汽车门锁系统基础
汽车门锁工作的原理和常见缺陷研究
汽车门锁工作的原理和常见缺陷研究摘要：汽车的车门是分割车内与车外的重要屏障，无论是人还是货物，在进出汽车的时候都需要通过车门，车门的安全性在很大程度上保障了车内人员的安全。
汽车门锁决定着车门的安全，通过了解汽车门锁的工作原理以及常见的缺陷故障，采取安全可靠的锁系统，最大程度避免门锁的故障发生。
本文阐述了汽车门锁工作的原理，然后分析了汽车门锁常见的缺陷问题。
关键字：汽车门锁；工作原理；常见缺陷前言：汽车门锁是保障车门安全的关键部分，大多数消费者对于汽车车门有较高的要求。
汽车门锁的故障通常是在一定条件下发生的，主要故障现象有车门关不上或者车门打不开。
车门刚度满足一定要求的情况下，故障一般集中于在门锁系统中，如果不及时解决，不仅会带来较大的经济损失，还可能引发一系列安全事故。
因此，在了解汽车门锁工作原理的基础上，根据具体的的故障特征，找出相应的异常位置和原因，便能够提前进行诊断，并排除故障因素。
1汽车门锁工作的原理1.1啮合系统工作原理和过程汽车车门在关门的时候，由于撞动惯性的作用，在锁扣的压力下，棘轮克服其回位弹簧的作用力而发生转动，然后在止动弹簧作用力下，棘爪将棘轮卡住，从而完成锁门动作。
汽车车门在打开的时候，通过操纵内外手柄，将棘爪对棘轮的止动作用解除掉，然后在回位弹簧的作用力下，棘轮则转动弹开将车门打开。
如表1所示，在非常温的状态下，棘爪产生的回位簧扭力值是合格的。
锁机构最重要的部分就是啮合系统，其主要的工作过程是，当汽车车门将要关上的时候，锁扣和转子则开始啮合的状态。
如果车门继续关闭的话，锁扣会将转子带动旋转起来，并在弹簧的作用下，卡板和转子的缺口啮合，在完成门锁闭合动作之后，汽车车门被锁住，在这种情况下，只有将卡板和转子脱离啮合状态，才能够开启门锁。
操纵部分包含门内外侧手柄、连杆、锁止开关、锁芯、中控锁执行器。
操纵部分主要是通过连杆控制卡板的地方进行开锁关锁，在开锁的时候，内把手借助两个连杆，将另外两个连杆带动旋转，其中一个带动与其铰接在一块的连杆进行平移，另外一个带动和它啮合的连杆围绕轴进行旋转，然后通过滑块带动杆围绕轴进行旋转，当卡板和转子脱离啮合状态，则完成开锁[1]。
kessy无钥匙系统的结构组成
kessy无钥匙系统的结构组成Kessy无钥匙系统的结构组成Kessy无钥匙系统是一种先进的汽车门锁系统，它利用无线技术和电子芯片来实现车门的开启和关闭，无需使用传统的钥匙。
下面将对Kessy无钥匙系统的结构组成进行详细介绍。
一、无钥匙进入系统无钥匙进入系统是Kessy无钥匙系统的核心部分，它由多个模块组成，包括无线遥控器、车辆接收器和控制单元。
无线遥控器由车主携带，通过按下按钮来发送无线信号。
车辆接收器负责接收无线信号，并将信号传输给控制单元。
控制单元根据接收到的信号来判断车主的操作意图，并控制车门的开启和关闭。
二、被动进入系统被动进入系统是Kessy无钥匙系统的另一个重要组成部分，它主要用于车主无需手动操作即可进入车辆。
被动进入系统包括无线感应器和被动进入控制单元。
无线感应器安装在车辆周围，通过无线信号感知车主的靠近。
被动进入控制单元根据无线感应器的信号来判断车主的距离和方向，并自动开启车门。
被动进入系统的设计使得车主可以在不触摸遥控器的情况下方便地进入车辆。
三、电子防盗系统电子防盗系统是Kessy无钥匙系统的重要安全组成部分，它通过电子芯片和加密技术来保护车辆免受盗窃。
电子防盗系统包括车辆电子控制单元、钥匙电子控制单元和身份认证模块。
车辆电子控制单元负责监控车辆的状态和控制车门的锁定。
钥匙电子控制单元负责与车辆电子控制单元进行通信，并进行身份认证。
身份认证模块使用加密算法来验证钥匙的合法性，防止非法复制。
四、电源管理系统电源管理系统是Kessy无钥匙系统的电源供应和管理部分，它包括车辆电池、电源控制单元和电源传感器。
车辆电池提供系统所需的电能。
电源控制单元负责对电源进行管理和监控，确保系统正常运行。
电源传感器用于检测电源的电压和电流，以确保系统的稳定性和安全性。
五、人机交互界面人机交互界面是Kessy无钥匙系统与用户进行交互的重要方式，它包括车载显示屏、按键和声音提示。
车载显示屏用于显示系统的状态和操作提示。
汽车防盗系统及中控门锁系统的编程设定
汽车防盗系统、中控门锁系统的解锁与编程一、长安福特蒙迪欧轿车点火钥匙的编程1、方法一：使用故障诊断仪进行新钥匙的初始匹配编程（执行本程序时必须有两把具备正确齿形和识别线圈的钥匙，其中一把可以是原来的。
）（1）、将点火开关由关闭转至点火。
（2）、用WDS/FDS2000从菜单中选“动力控制模块”再进“安全访问”。
（3）、使用WDS/FDS2000从菜单中选“点火钥匙密码删除”。
（4）、将点火开关转到关闭后拆下WDS/FDS2000。
（5）、将第一把密码钥匙插入点火开关转至点火位置约3S后拔出。
（6）、用第二把密码钥匙重复第五步。
（即完成）2、方法二：使用2把已编程的钥匙进行新钥匙的初始匹配编程（1）、将第一把已编程钥匙插入点火转向锁，转到点火位置并保持1S。
（2）、将点火开关转到关闭位置并将钥匙拔出。
（3）、5S内必须将第二把钥匙插入转至点火位置保持1S。
（4）、将点火开关转到关闭位置并将钥匙拔出。
（5）、10S内将新钥匙插入点火开关并转到点火位置（5S拔出）。
（6）、检查旧钥匙是否可发动机，将点火钥匙转到关闭位置，大约5S后再用新钥匙启动发动机。
3、钥匙编程开关状态控制（1）、将已编程钥匙插入点火开关转至点火。
（2）、使用WDS/FDS2000从菜单中选“动力控制模块”再进“安全访问”。
（3）、用WDS/FDS2000从菜单中选“备用钥匙编程”，按提示操作即可。
4、防盗系统安全性访问在“删除点火钥匙密码”或“启用/解除备用钥匙编程”前必须取得PATS 的安全访问权，该程序的执行需延迟10min，此时WDS/FDS2000必须与汽车保持连接。
如获得访问权将显示出一组安全访问菜单，在离开指令菜单前应执行多重安全访问指令，可避免重复执行本程序。
（1）、连接WDS/FDS2000。
（2）、获得安全访问权，按需要选择指令。
（3）、在完成10min的安全访问程序后，新的菜单将以指令方式显示。
（4）、离开本菜单后若要执行额外指令，则需再次执行安全性访问程序。

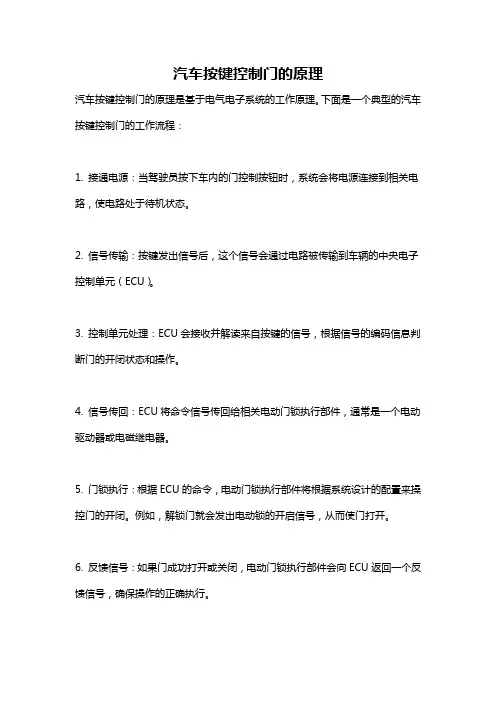

汽车按键控制门的原理
汽车按键控制门的原理
汽车按键控制门的原理是基于电气电子系统的工作原理。
下面是一个典型的汽车按键控制门的工作流程：
1. 接通电源：当驾驶员按下车内的门控制按钮时，系统会将电源连接到相关电路，使电路处于待机状态。
2. 信号传输：按键发出信号后，这个信号会通过电路被传输到车辆的中央电子控制单元（ECU）。
3. 控制单元处理：ECU会接收并解读来自按键的信号，根据信号的编码信息判断门的开闭状态和操作。
4. 信号传回：ECU将命令信号传回给相关电动门锁执行部件，通常是一个电动驱动器或电磁继电器。
5. 门锁执行：根据ECU的命令，电动门锁执行部件将根据系统设计的配置来操控门的开闭。
例如，解锁门就会发出电动锁的开启信号，从而使门打开。
6. 反馈信号：如果门成功打开或关闭，电动门锁执行部件会向ECU返回一个反馈信号，确保操作的正确执行。
需要注意的是，不同车辆的门控制系统可能会有一些差异，但基本原理是类似的。
这些控制系统通常还与其他系统，如安全系统、多媒体系统等相互配合工作。

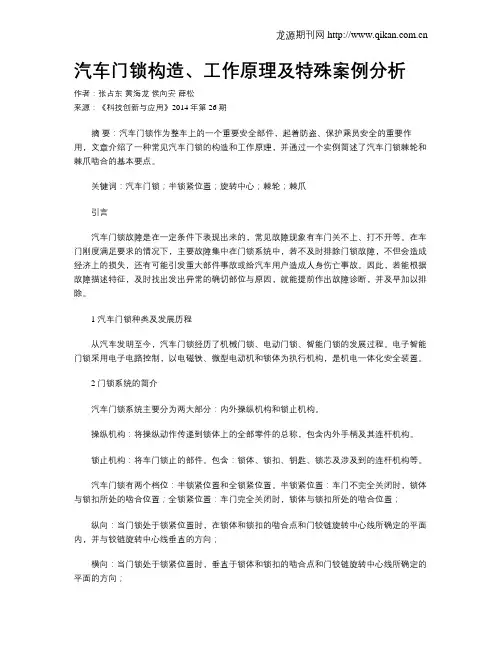

汽车门锁构造、工作原理及特殊案例分析
汽车门锁构造、工作原理及特殊案例分析作者：张占东黄海龙侯向安薛松来源：《科技创新与应用》2014年第26期摘要：汽车门锁作为整车上的一个重要安全部件，起着防盗、保护乘员安全的重要作用，文章介绍了一种常见汽车门锁的构造和工作原理，并通过一个实例简述了汽车门锁棘轮和棘爪啮合的基本要点。
关键词：汽车门锁；半锁紧位置；旋转中心；棘轮；棘爪引言汽车门锁故障是在一定条件下表现出来的，常见故障现象有车门关不上、打不开等。
在车门刚度满足要求的情况下，主要故障集中在门锁系统中，若不及时排除门锁故障，不但会造成经济上的损失，还有可能引发重大部件事故或给汽车用户造成人身伤亡事故。
因此，若能根据故障描述特征，及时找出发出异常的确切部位与原因，就能提前作出故障诊断，并及早加以排除。
1 汽车门锁种类及发展历程从汽车发明至今，汽车门锁经历了机械门锁、电动门锁、智能门锁的发展过程。
电子智能门锁采用电子电路控制，以电磁铁、微型电动机和锁体为执行机构，是机电一体化安全装置。
2 门锁系统的简介汽车门锁系统主要分为两大部分：内外操纵机构和锁止机构。
操纵机构：将操纵动作传递到锁体上的全部零件的总称，包含内外手柄及其连杆机构。
锁止机构：将车门锁止的部件。
包含：锁体、锁扣、钥匙、锁芯及涉及到的连杆机构等。
汽车门锁有两个档位：半锁紧位置和全锁紧位置。
半锁紧位置：车门不完全关闭时，锁体与锁扣所处的啮合位置；全锁紧位置：车门完全关闭时，锁体与锁扣所处的啮合位置；纵向：当门锁处于锁紧位置时，在锁体和锁扣的啮合点和门铰链旋转中心线所确定的平面内，并与铰链旋转中心线垂直的方向；横向：当门锁处于锁紧位置时，垂直于锁体和锁扣的啮合点和门铰链旋转中心线所确定的平面的方向；纵向载荷：锁体和锁扣在半锁紧位置应能承受4500N的纵向载荷；在全锁紧位置应能承受11110N的纵向载荷均不得脱开。
横向载荷：锁体和锁扣在半锁紧位置应能承受4500N的横向载荷；在全锁紧位置应能承受9000N的横向载荷均不得脱开。
汽车电动门锁的组成结构
汽车电动门锁的组成结构1.电动锁芯：汽车电动门锁的核心部件，用于控制门锁的开关状态。
其结构通常包括锁体、锁芯和保护罩。
锁芯是由针片、驱动盘、锁舌、螺丝簧等零部件组成，通过电流控制锁舌的伸缩，从而实现门锁的开关。
2.电动锁控制器：电动锁控制器是连接电动锁芯和车辆电路的中间设备，负责接收车辆控制系统的指令，并根据指令驱动电动锁芯工作。
同时，电动锁控制器还负责监测门锁的状态，如锁芯是否工作正常、是否被非法撬动等。
3.门锁驱动器：门锁驱动器被安装在门内部，用于驱动门锁的开关动作。
门锁驱动器一般由直流电机、齿轮传动装置和闭锁开锁机构组成。
当接收到控制信号时，门锁驱动器将电动锁芯锁舌出入锁体，实现门锁的开关。
4.开关按钮或传感器：开关按钮或传感器是控制门锁开关的触发装置，通常安装在车辆车门上。
当乘客在车内按下开关按钮或当传感器检测到车门的开关状态时，会向电动锁控制器发送相应的信号，控制门锁的开关。
5.控制电路：控制电路是连接电动锁控制器、门锁驱动器和其他相关部件的电路系统。
它可以通过车身电气系统或车辆安全系统的控制模块接收指令，并将信号传递给门锁驱动器，从而控制门锁的开关。
除了以上主要的组成部分外，汽车电动门锁还包括一些辅助部件，如电缆线束、连接器、继电器、保险丝等。
这些辅助部件用于提供电力供应、信号传输和系统保护等功能，确保整个电动门锁系统的正常运行。
总之，汽车电动门锁的组成结构主要由电动锁芯、电动锁控制器、门锁驱动器、开关按钮或传感器以及控制电路等部件组成。
这些部件相互配合，通过控制门锁的开启和关闭来保护车辆免受非法进入和窃盗行为的威胁。
汽车电动车门锁工作原理
汽车电动车门锁工作原理首先，电源系统是提供电能给电动车门锁的主要部分。
在汽车电气系统中，通常使用12V的电源系统。
该电源系统可以是汽车的蓄电池，也可以是通过发动机发电机产生的电能。
蓄电池通过电压稳定器将电源电压稳定在12V，以保证电动车门锁正常工作。
其次，控制电路是负责控制电动车门锁的开关操作的部分。
控制电路的主要组成部分包括控制单元、传感器、继电器等。
控制单元是电动车门锁开关信号的处理中心，它接收来自车内或车外的开关信号，并通过传感器检测车门的状态，以确定是否可以进行开锁或上锁操作。
一旦控制单元接收到相应的开关信号并确定可以进行操作，它将通过继电器控制电流的通断，以实现电动车门锁的开锁或上锁动作。
第三，电动驱动装置是将控制电路发出的信号转化为实际的开锁或上锁动作的部分。
电动驱动装置可以是直流电动机或电磁继电器。
直流电动机通过电源提供的电能驱动车门锁的开关，而电磁继电器则通过将控制电路发出的信号转化为电磁力来实现开锁或上锁动作。
最后，车门锁是实际进行开锁或上锁操作的部分。
车门锁通常由一个电磁锁和一个闭锁机构组成。
当控制电路发出开锁信号时，电磁锁会受到电磁力的作用而打开，从而解除车门的锁定状态。
而当控制电路发出上锁信号时，电磁锁不受电磁力作用，车门锁将保持锁定状态。
闭锁机构在车门上锁时会将车门锁定在车身上，以确保车门的安全。
总结起来，汽车电动车门锁的工作原理主要包括电源系统、控制电路、电动驱动装置和车门锁等部分。
电源系统提供电能，控制电路接收并处理开关信号，电动驱动装置将信号转化为实际的开锁或上锁动作，而车门锁则实际进行开锁或上锁操作。
这些部分共同协作，使得汽车电动车门锁可以实现远程、便捷的锁定或解锁车门的功能。
汽车车窗门锁实训报告
一、实训目的本次实训旨在通过对汽车车窗门锁系统的学习和操作，提高学生对汽车门窗控制系统结构的认识，掌握汽车门窗门锁系统的故障诊断和维修方法，培养学生的实际操作技能和团队协作能力。
二、实训内容1. 汽车门窗门锁系统结构及工作原理（1）汽车门窗门锁系统主要由中央控制单元、门锁控制单元、车窗电机、门锁电机、钥匙插孔、车窗按键等组成。
（2）工作原理：驾驶员通过车钥匙或车内按钮控制中央控制单元，中央控制单元根据预设程序和输入信号，驱动门锁电机和车窗电机，实现车窗升降和门锁的锁定与解锁。
2. 汽车门窗门锁系统故障诊断与维修（1）故障现象：车窗无法升降、门锁无法锁定或解锁。
（2）故障诊断：①检查电源：确认蓄电池电压正常，中央控制单元供电正常。
②检查门锁控制单元：检查门锁控制单元与中央控制单元之间的线路是否完好，门锁控制单元是否损坏。
③检查车窗电机和门锁电机：检查电机是否损坏，电机线路是否完好。
④检查车窗按键和钥匙插孔：检查按键是否损坏，钥匙插孔是否磨损。
（3）故障维修：①更换损坏的部件：根据故障诊断结果，更换损坏的部件，如车窗电机、门锁电机、门锁控制单元等。
②修复损坏的线路：修复损坏的线路，确保线路连接正常。
③调整和校准：根据维修情况，对车窗门锁系统进行调整和校准，确保系统恢复正常工作。
三、实训过程1. 实训前准备：了解汽车门窗门锁系统结构和工作原理，熟悉实训设备。
2. 实训操作：（1）检查车窗门锁系统各部件，确认无损坏。
（2）进行车窗升降和门锁锁定、解锁操作，观察系统工作情况。
（3）模拟故障现象，进行故障诊断和维修。
（4）记录故障现象、诊断过程和维修结果。
3. 实训总结：分析实训过程中遇到的问题，总结经验教训。
四、实训收获1. 提高了学生对汽车门窗门锁系统结构的认识，掌握了系统工作原理。
2. 学会了汽车门窗门锁系统故障诊断和维修方法，提高了实际操作技能。
3. 培养了团队协作能力，提高了沟通和解决问题的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、锁芯钥匙系统
折叠钥匙 折叠式钥匙一般同遥控锁系统匹配使用，内预留方 形槽，根据整车配置需求，选择性安装发动机防盗 芯片。该系列钥匙一般同高档车型匹配使用
1、锁芯钥匙系统
•直板钥匙 1、直板式机械钥匙 直板式机械钥匙同机械式锁系统 匹配，一般低档车型及出租车， 降价车等车型采用该配置，钥匙铣槽铣 齿完成后一体注塑而成，内预留方形槽， 根据整车配置需 求，选择性安装发动机防盗芯片。 2、直板式遥控钥匙 经济性车型多采用该类别钥匙，同遥控 锁系统匹配，内预留方形槽，根据整车
外拉式：
常用材料PC-PBT(皮纹) PC-ABS (喷漆电镀)
1、门外开把手
1、门内开把手
内开把手最大开启角45°，开启到35°时一般须达 到锁开启。
1、门内开把手
1、前机盖锁
前机盖锁系统主要结构均可简化为锁体，锁扣 （柱），付开启手柄，传动拉线，室内开启手柄5大 组成部分。 •前机盖锁一般都设计成两档开启，这主要是为了安 全着想。
1、门外开把手
锁芯包含、左右前门锁芯、行李箱锁芯、点火锁芯 其他锁芯
1、锁芯钥匙系统
钥匙系统 •钥匙为车主合法身份的象征，钥匙要求手感好、强 度高、防水、防腐方面性能优良，防互开，防复制 等方面都需要有周全的考虑。 钥匙的档次应同汽车档次匹配，相得益彰。按齿形 分，可分为外齿内齿两大类，简单介绍如下： 目前我司采用均为外齿式钥匙，建议开发高档车型 时尝试引进内齿高档钥匙。 现根据钥匙外形结构分为如下两类： 直板钥匙 折叠钥匙
1、门外开把手
锁体的基本要求： 1操作性能要求、机械强度性能要求、耐低温工作性 、耐高温工作性、耐温度变化性、耐湿热性、耐腐 蚀性、耐振性、闭锁器耐久性、机械锁体耐久性、 其他要求。
1、门外开把手
外把手属于外观件也属于功能件：这就对外观质量 和强度、人机工程（舒适度）提出很高要求，根据 操作方式分为如下两类： 外掀式：
汽车门锁系统基础
1、车门锁
1、车门锁
锁体的基本要求： 1操作性能要求、机械强度性能要求、耐低温工作性 、耐高温工作性、耐温度变化性、耐湿热性、耐腐 蚀性、耐振性、闭锁器耐久性、机械锁体耐久性、 其他要求。
1、车门锁
锁体的基本要求： 1操作性能要求、机械强度性能要求、耐低温工作性 、耐高温工作性、耐温度变化性、耐湿热性、耐腐 蚀性、耐振性、闭锁器耐久性、机械锁体耐久性、 其他要求。
