铜丝连续退火设计摘要
铜丝连续退火设计摘要
退火在宏观上是热和温度的问题，在微观上是扩散、恢复、再结晶、固溶和时效等过程。对铜而言仅仅是恢复再结晶过程，故可快速冷却，可以与高速度的拉线同时进行。

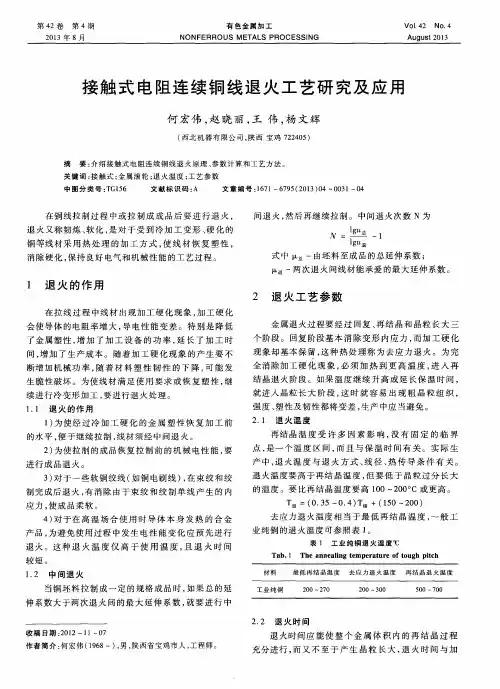

连续退火的方法是：通过带有交流或直流电的导轮（称接触轮），向运行中的线材导入大的电流，电流与线材自身电阻作用而发热升温，到达退火温度后，在淬水使其快速地冷却下来。
欲使连续退火正常运行时，首先要解决一系列技术问题。如：线径和出线速度与电流电压的关系问题，大电流和快速运行时接触轮与线材的接触和稳定馈电问题，在高温下防止线材氧化问题，线材软化后承受张力问题，还有电的安全问题等等。下面分别作简要介绍。
电与工艺的关系
工件通电后因电阻而发热的关系式为：
Q1=?2
1224.0t t Rdt I （J ） 工件受热而温升的关系式为：
Q2=?????21
T T dT S L C γ （J ） 忽略热损失时，二式相等。且有：
线材的电阻：)(/)1(20Ω??+=S
L T R ρ 加热的时间：)(/s L t υ
= 退火电流： )(/A R
U I = 线的截面积：)(422
mm d S π
= 式中：υ为线材运行速度（m/s ）；
T 为温度 ;),(21T T T C -=??
T 为时间 （s ）；
L 为加热段长度（m ）；
U 为退火电压 （V ）；
C ．γ．20ρ和α分别为线材的比热、比重、20C ?时的电阻率和电阻温度系数。若为紫铜时则可用：
00393.0)/(9.8)/(01754.0)
/(1.03220==?Ω=??=αγρcm g m mm C g cal C
代入并简化后有：
)(11118012
2A T T n L d I ααυ
++?=
再用χχ?
=+)1(1n 来进一步简化，则T aT aT n ?=++?α12111 有： T L d I ??=/284.112υ
)2
21(255.012T T T L U α
αυ++???= )2
21(065.0/122T T T U L ααυ++???= （1）铜的退火温度为550℃左右，而拉制完了的温度可达100℃左右，到达接触轮时会有所降低，现取60℃。而加热分2个（或3个）温度段进行，从60℃至250℃叫低温段，在此温区铜的氧化较慢，尚毋需防范；再至550℃左右则称高温段，此时氧化较快，必须保护气氛。
现若：低温段为60~220℃，高温段220~550℃ 则有：低温段：)(4)(/1452
V L U A L d I ?==??υυ 高温段：)(4.7)(/2102V L U A L
d I ?==??υυ 而每一段的功率分别为每一段的电流电压积：
)(1000
/kW UI N = （2）铜的退火温度为600℃左右，起始温度取25℃，退火从25℃至600℃ 单个温度段进行。 则有：T L d I ??=/284.112υ
L U ?=υ1273.9
276.83/2?=υU L
在装置设计好后，各加热段的长度（即线材在装置中的布局）即为一定数，于是υ∝U 和υ2d U ∝，即可根据拉速调节电压，根据线径调节电流。
连续退火炉基础知识
连续退火炉Continuous Annealing Furnace基础知识 1.炉型的选择和应用，采用什么炉子退火，主要根据产品种类和 钢种特性决定（表6-21） 表6-21各类不锈钢退火炉型选择 钢种热轧后冷轧后 马氏体钢罩式炉（BAF）连续退火炉 铁素休钢罩式炉（BAF）连续退火炉 奥氏体钢连续退火炉连续退火炉热轧后的马氏体钢通过BAF在大于A3温度条件下退火。使热轧后的马氏体组织在保温的条件下充分转化奥氏体组织，然后缓冷至一定温度这时完全转变为铁素体组织，消除了热轧后的马氏体组织。另外，在保温期间碳化物也得到均匀分布。 热轧后的铁素体钢几乎总有一些马氏体，因此往往也选用BL 炉。当然，对于单相铁素体钢，热轧后不存马氏体，采用AP（H）炉退火更合理。 热轧后奥氏体钢需通过退火使碳化物溶解和快速冷却防止再析出，所以只能用AP（H）炉。 至于冷却后不锈钢的退火，都是通过再结晶消除加工硬化而过到过到目的的。奥氏体不锈钢除此之外，还要使冷轧时产生的形变
马氏体转变为奥氏体，因此都用AP（C） BA 这样的连续炉退火。如果用BL 炉，则存在以下问题：1. 不管在什么条件下退火，由于退火时间长表面都会氧化，生成不均匀的铁鳞，存在显著的退火痕迹 2. 退火温度较高时，容易粘结和发生层间擦伤等表面缺陷。 ⑵退火条件 ①退火条件的确定按下面的程序框图确定退火条件。 应注意的事项： 用记的加工制造方法变化或对材质的要求变动时，应修订退火条件。初期阶段没有充分把握，应按用户对退火产品的质量评价判定退火条件是否合适。 再结晶特性调查用碳矽棒热处理作实验（画出硬度曲线、 晶粒度曲线、确认金相组织）退火温度设定设定退火温度上、下限值及退火时间 出炉口目标材料温度的设定设定材温仪表指示值的目标值 （上、下限温度） 各段炉温和机组速度设定根据理论计算进行初步设定 机组实际运行试验确认燃烧状况（烧咀负荷等）和 通板状况（机组速度、除鳞性 前后操作状况） 判定性能是否合格根据检查标准判定 退火条件确定 前部工序，如炼钢、热轧、甚至冷轧的条件发生变化，需要修改
连续退火铜线拉机操作规程
连续退火铜线拉机操作规程 1. 设备用途及主要技术参数 1.1 该设备用于1.0～3.0mm圆铜线的拉制与退火。 1.2 主要技术参数:工作电压—380V；拉丝机功率—15Kw；总装机容量—75KVA; 最大退火速度—0～5m/s;最高产量—500kg/h;环境温度—（-10～40）℃。 2. 技术要求 2.1 按表1规定装好拉丝模具，模具应经常清洗，内孔不得有铜渣，否则会影响拉丝质量。 表1: 2.2 拉出线的直径允许有±0.01mm的误差。 2.3 铜线要圆整、光洁、无倒刺、表面无缺陷。 3. 注意事项 3.1 拉丝机在开机前必须将防护罩装好，确保人员安全。 3.2 在开机前请打开油孔盖加入齿轮油，拧紧加油盖。 3.3 开机时严禁在设备上放置任何物品。 3.4 开机时切勿打开设备上塔伦箱盖，防止润滑液飞溅。
3.5 接通电源，踩下脚踏开关，点动试机，确保设备无异常情况后再开机。 3.6 设备开机前先将冷却泵打开。 3.7 设备开机前先将铜线沿拉丝机牵引轮缠绕3～5圈再引出。 3.8 工作中如发现异常现象，应立即停机检查设备。要经常保持拉丝机清洁。 4. 开机操作 4.1 检查电气接线是否可靠，机械部分是否到位。还应将水槽加满水。 4.2 检查各部件无异常后方可开机。 4.3 把铜线经井子论、上铜轮、下铜轮、往复轮、测速轮引至收线盘上。 4.4 检查母切换线板位置是否正确。 4.5 接通电源。 4.6 按下表设置控制器退火参数 4.7 按下主机启动按钮；按下控制器启动按钮控制器显示，设置线径、速度，然后显示退火电流和速度，然后显示退火电流和速度，设备正常运转。 4.8 根据退火后铜线的延伸效果，调整‘系数1’ 4.9 根据铜线出水干燥程度，调整干燥电位或气流开关。
罩式退火和连续退火优缺点
罩式退火和连续退火优缺点 1）生产工艺 全氢罩式退火炉是冷轧钢卷以带有少量残余乳化液的状态，未作脱脂便送入罩式退火炉进行退火处理，在氢气气氛中冷却，然后通过平整机中间库直接送往平整机，再检查等，设备布置空间大，生产周期长，但产品规格和产量变化灵活性强。连续退火线上冷轧带卷在进口段进行脱脂，在连续退火的第一段进行退火，随后采用气体或水等进行冷却，在退火第二段进行时效处理，然后进行在线平整，检查等，设备布置紧凑，占地面积小，生产周期短，但产品规格范围覆盖面不宜太宽，产量不宜太低。 2）总成本 所谓总成本包含工艺设备新建的投资费用再加上生产运行费用。对于全氢罩式退火工艺途径来说，其投资、消耗与维修费用与连续退火线相比都要低，只有人员较多和材料损失比较高。此外，对于连续退火线而言，还应累加冶炼深冲钢种所需的附加费用(用于真空脱气、微合金化等)以及较昂贵的酸洗费用(用于清除热轧卷取温度较高而形成的红色氧化铁皮)。所以，从有关的资料评价估计全氢罩式退火炉的总成本比连续退火机组低。 3）品种性能 品种方面，全氢罩式退火通常生产的品种有CQ、DQ和DDQ，生产EDDQ、S―EDDQ、HSLA等品种难度很大，适合小批量、多品种生产。连续退火品种有CQ、DQ、DDQ、EDDQ、S―EDDQ、HSLA、HSS等，生产厚规格(大于2．5mm)产品有困难，规格范围太宽将增加控制难度，适合大批量、少品种生产。表面洁净度方面，全氢罩式退火通过建立正确退火制度，加上在热轧、冷轧的预防措施(严格控制板形、新型轧制技术、一定程度的均匀粗糙度、精确的卷取张力等)，减少粘结、折边、碳黑等缺陷。而连续退火后的钢板表面十分光洁，不会出现粘结、折边、碳黑等缺陷，适合生产表面质量要求高的钢板。深冲性方面，对于铝镇静钢而言，一般用全氢罩式退火比用连续退火质量要优，其机械性能均匀，塑性应变比r 值、加工硬化指数n值一般都能高于连续退火的产品。近年发展起来的微合金化超深冲(IF)钢，又称无间隙原子钢，该钢具有极优良的成形性，即高r值(r>2．0)、高n值(n>0．25)、高伸长率(8>50％)和非时效性(AI=0)。用连续退火生产出的IF钢的深冲性要优于用全氢罩式退火生产出的铝镇静钢的深冲性。无论用全氢罩式退火还是用连续退火均可生产微合金化超深冲(IF)钢，但用全氢罩式退火生产(IF)钢效率较低。连续退火工艺是以严格控制钢的成份为基础的，炼钢工序中需低碳、低锰，磷、硫等杂质含量要低，而这些控制技术难度高，工艺操作复杂。国外(日本等)IF钢的退火主要采用连续退火工艺，国内F钢的退火则主要采用全氢罩式退火工艺。用全氢罩式退火生产一般冷轧板热轧中低温卷取即可，用连续退火生产一般冷轧板热轧中需高温卷取。用连续退火生产IF钢时可省去过时效处理，热轧又可采用低温加热及低温卷取，比用全氢罩式退火生产IF钢优势大。对于汽车上的难冲件，用IF钢生产比用铝镇静钢生产成品率高。 强度方面，高强度板按强化机理主要有：固溶强化型加磷钢板、弥散强化型高强度低合金钢板、相变强化型双相钢板和马氏体钢板、烘烤硬化型的BH钢板等等。全氢罩式退火一般生产软质钢板，生产的低合金结构高强钢(HSLA)强度级别和深冲等级均受到限制，不适宜作高强度原板。连续退火既能生产多种深冲等级(如CQ、DQ、DDQ等)深冲钢板，又能生产强度和深冲均好的深冲高强钢板(其中CQ―HSS强度级别为340MPa和590MPa，DQ―HSS强度级别为340MPa和440MPa，DDQ―HSS强度级别为340MPa和440MPa，BH―HSS强度级别为340MPa，DP―HSS强度级别为340MPa、440MPa、590Mpa、780MPa，TRIP―HSS 强度级别为590MPa和780MPa等等)。温度均匀性方面，全氢罩式退火以紧卷状态进行处理，热工性能差，在加热和冷却过程中，其两端、内外层和中心的温度存在一定程度的不均
汽车用薄钢板的连续退火技术
2004年8月 August 2004 钢 铁 研 究 Research on Iron &S teel 第4期(总第139期) N o.4 (Sum139) 汽车用薄钢板的连续退火技术 何建锋 (上海宝山钢铁股份公司冷轧厂,上海,201900) 摘 要:回顾了冷轧板退火技术的发展,对汽车板高温退火中的通板技术、高速冷 却技术进行了分析和对比,简要总结了宝钢冷轧汽车板的生产情况。 关键词:退火;汽车板;高速冷却中图分类号:TG 156 文献标识码:A 文章编号:1001-1447(2004)04-0039-04 CONTINU OUS ANNEA LING TECHN OLOG Y FOR AUTOMOBI LE SHEET HE Jian -feng (C old R olling Plant ,Baoshan Iron and S teel C o.,Ltd.,Shanghai 201900,China ) Synopsis :T his paper reviews the development of annealing techn ology of cold rolling sheet ,ana 2lyzes band passing techn ology and high speed cooling techn ology for high tem perature annealing of au 2tom obile sheet ,and briefly summarizes the production of cold rolling autom obile sheet in Baosteel. K eyw ords :annealing ;autom obile sheet ;high speed cooling 作者简介:何建锋(1970-),男,江西丰城人,高级工程师,主要从事汽车板技术研究. 1 前 言 由于连续退火具有生产效率高(生产周期由10d 左右缩短到1h 以内)、产品品种多样化、产品质量高、生产成本低等许多罩式退火工艺无法比拟的优势,连续退火技术得到了迅速的发展。从20世纪70年代以后,世界上有60多条连续退火 生产线投产,世界上已有十几个国家拥有连续退火生产线,在钢铁大国日本,用连续退火工艺生产的冷轧板占总量的约80%。2 薄板冶金技术 早在20世纪50～60年代,用连续退火炉处理镀锡原板得到了广泛的应用,由于这种退火生产线加热快速、短时间均热、快速冷却,使铁素体晶粒细小且固溶碳含量较高,退火后的带钢钢质硬,机械性能单一,不适合冲压和深冲。后来,日本钢铁界采用控制钢的化学成分、热轧高温卷取、退火均热后快速冷却及过时效处理等手段,从20世纪80年代初开始新日铁、川铁、日本钢管等大的钢铁公司选用超低碳钢的连续退火法生产深冲冷轧板,并研究开发了各种类型的高强钢。 现在,连续退火产品品种十分丰富,不仅有普 通的冷轧板(如C Q ,DQ ),还能生产深冲级和超深冲级冷轧板(如DDQ 、E DDQ 、SE DDQ ),为适应汽车工业高速发展的要求,开发了一系列高强钢产品,以满足汽车各部件的不同需求。 和罩式炉工艺相比,连续退火工艺具有许多明显优势,如高的均热温度、快的冷却速度、过时效处理等,因而连续退火工艺在冶金上有更广阔的用武之地。2.1 超深冲软质钢板的生产 现在已投入商业生产的超深冲级别钢板有E DDQ ,SE DDQ ,有的公司正在试制Hyper E DDQ ,利用高纯钢和高的退火温度,产生大量{111}织构,达到特殊性能,其中r 值达到或大于2.5,延伸率大于55%(板厚0.8mm ,参见图1)。如在加钛的 IF 钢中,w (C )控制在30×10-6 以下,冷轧变形率大于或等于75%,退火温度在850℃左右均热。这些软钢可用来制造油箱、汽车后挡板、侧门等变形大的部件。深冲钢特性见图1。2.2 高强钢的生产 目前退火机组生产的高强钢有C Q -HSS ,DQ -HSS ,DDQ -HSS ,DP ,BH 钢,在超高强钢方面, ? 93?

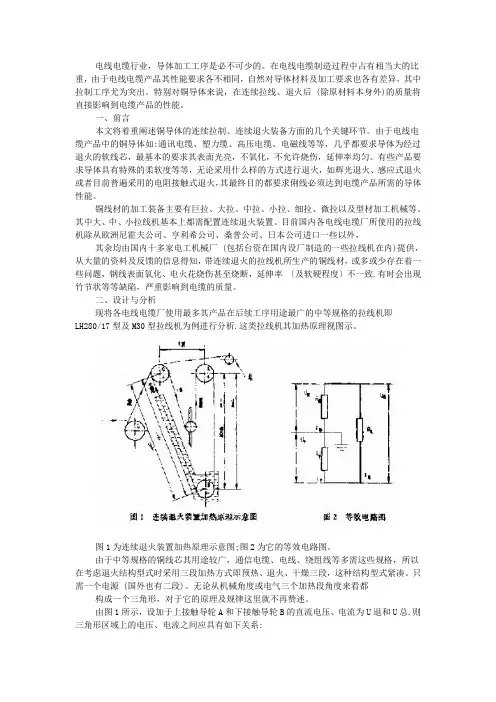

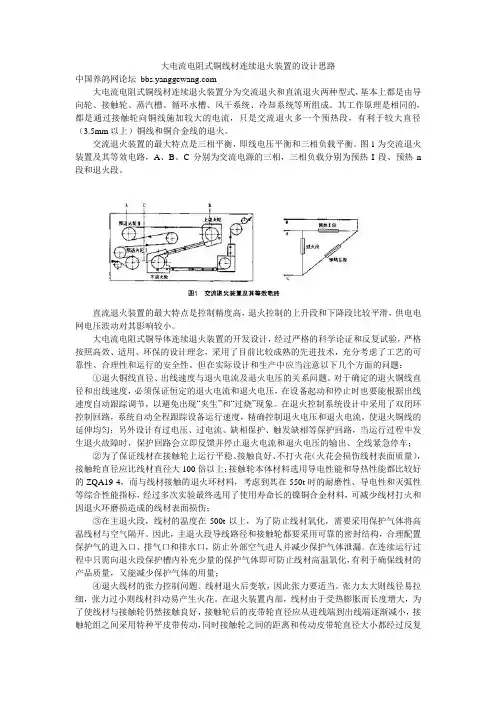

铜线连续退火装置的设计与实践
