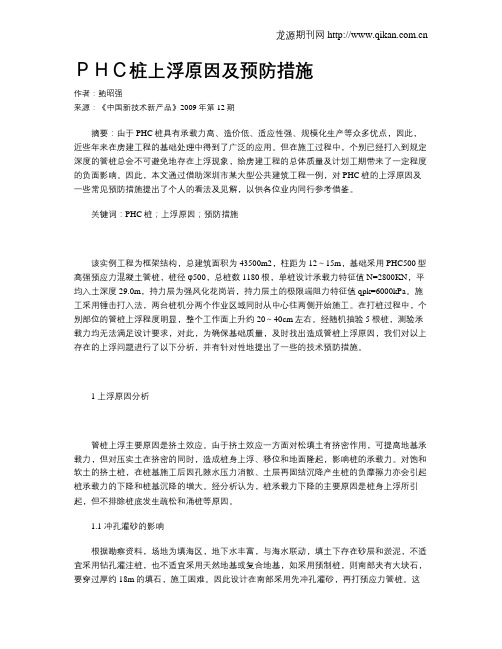

ＰＨＣ桩上浮原因及预防措施作者：鲍昭强来源：《中国新技术新产品》2009年第12期摘要：由于PHC桩具有承载力高、造价低、适应性强、规模化生产等众多优点，因此，近些年来在房建工程的基础处理中得到了广泛的应用。
但在施工过程中，个别已经打入到规定深度的管桩总会不可避免地存在上浮现象，给房建工程的总体质量及计划工期带来了一定程度的负面影响。
因此，本文通过借助深圳市某大型公共建筑工程一例，对PHC桩的上浮原因及一些常见预防措施提出了个人的看法及见解，以供各位业内同行参考借鉴。
关键词：PHC桩；上浮原因；预防措施该实例工程为框架结构，总建筑面积为43500m2，柱距为12～15m，基础采用PHC500型高强预应力混凝土管桩，桩径φ500，总桩数1180根，单桩设计承载力特征值N=2800KN，平均入土深度29.0m，持力层为强风化花岗岩，持力层土的极限端阻力特征值qpk=6000kPa。
施工采用锤击打入法，两台桩机分两个作业区域同时从中心往两侧开始施工。
在打桩过程中，个别部位的管桩上浮程度明显，整个工作面上升约20～40cm左右。
经随机抽验5根桩，测验承载力均无法满足设计要求，对此，为确保基础质量，及时找出造成管桩上浮原因，我们对以上存在的上浮问题进行了以下分析，并有针对性地提出了一些的技术预防措施。
1 上浮原因分析管桩上浮主要原因是挤土效应。
由于挤土效应一方面对松填土有挤密作用，可提高地基承载力，但对压实土在挤密的同时，造成桩身上浮、移位和地面隆起，影响桩的承载力。
对饱和软土的挤土桩，在桩基施工后因孔隙水压力消散、土层再固结沉降产生桩的负摩擦力亦会引起桩承载力的下降和桩基沉降的增大。
经分析认为，桩承载力下降的主要原因是桩身上浮所引起，但不排除桩底发生疏松和涌桩等原因。
1.1 冲孔灌砂的影响根据勘察资料，场地为填海区，地下水丰富，与海水联动，填土下存在砂层和淤泥，不适宜采用钻孔灌注桩，也不适宜采用天然地基或复合地基，如采用预制桩，则南部夹有大块石，要穿过厚约18m的填石，施工困难。
浅析某项目PHC管桩浮桩的原因及解决对策
■施工技术2017 年浅祈某项目P H C管粧浮粧的原因及解决对策冯求全(宁德市医院基建科，福建宁德352100)摘要针对某项目P H C管桩施工中出现的浮桩现象，对浮桩的原因进行了深入的分析，根据浮桩的具体情况 对浮桩的处理方法进行了比较与确定，最后确定采用桩底后注浆法来处理浮桩，提出浮桩后注浆法的施工要求，加固后 静栽结果表明在深厚淤泥层持力层为⑤卵石层的浮桩采用桩底后注浆法进行处理是可靠有效的方法。
关键词P H C管桩;桩底后注浆法;承栽力；淤泥PHC管桩具有单桩承载力高、施工简便、施工进度快、施 工质量较易控制、成本低和施工现场相对文明等优点，被广 泛地应用于沿海软土地基地区。
但是在深厚淤泥土层中，由于PHC管桩的挤土效应，桩四周的土体往外水平移动和向 上隆起，使得相邻的管桩出现倾斜、上浮和偏位等现象，从而 影响桩基的承载力甚至出现工程质量问题。
但是PHC管桩 的施工速度快和造价低等明显优势得到开发商的青睐，在软 土地基中依然采用PHC管桩作为基础形式。
管桩的上浮问 题的解决对策一直以来都是困扰工程界的一大难题。
结合某 项目PHC管桩浮桩工程实例，提出切实有效的解决管桩上 浮的措施，确保工程质量。
1工程概况某项目位于宁德市闽东路与天山路、华庭路和尚德路交 叉的区域，由4栋楼和一层地下室组成，其中住院楼地上1层，地上建筑面积为65791m2,檐口高度为67.5m;医技楼为 地上4层，地上建筑面积为18876m2,檐口高度为18.75m;门诊楼地上5层，地上建筑面积为35452m2,檐口高度为23.4m;后勤楼地上4层，地上建筑面积为8364m2,檐口高度 为22.0m;地上总建筑面积为128483m2,地下室建筑面积为 28477m2,总建筑面积为156960m2。
住院楼的结构形式为框剪 结构，其余3栋楼均为框架结构；基础采用PHC管桩，型号 为PHC500-125-AB，桩长37~45m，总桩数为1912根，持力 层为⑤卵石层，桩身进入持力层深度&1000mm，单桩抗压承 载力特征值为2600kN，抗拔承载力特征值为700kN，桩基施 工采用锤击沉桩方式。
PHC管桩施工中常见质量问题及防治措施
②施工步骤不正确，导致桩身应力分布不均匀， 特别是深基坑的承台，承台密集度过高会造成先施工 的一侧出现孔洞，当进行后一侧施工时，桩身易发生 滑动；
③沉桩时遇到坚硬的块石，将桩身挤到另一侧； ④桩设置的过于密集，沉桩时挤土效应明显。 3.2 单桩承载力不足 单桩承载力达到设计要求是保证建筑物上部结 构施工稳定和安全的前提，单桩承载力不足的原因主
4 防治措施
于同一直线上； ③尽量减少接桩，预制管桩接头不宜超过 3 个，接
桩宜在桩尖进入硬土层ห้องสมุดไป่ตู้进行。 4.3 桩身断裂的防治措施
①加强对管桩生产原材料的管控，确保生产管桩 的原材料符合相关规范的要求。当管桩桩身混凝土 强度达到 70% 时再进行脱模，达到 100% 时才可以进 行施工，运桩时应防止发生碰撞；
193
Copyright©博看网 . All Rights Reserved.
岩土工程与地基基础
安徽建筑
要有以下几点。 ①管桩施工前的准备工作不够完善，勘察结果不
准确，无法保证施工后管桩的单桩承载力达到设计要 求；
②管桩的桩身长度及深度达到了规范要求，但是 最低端未深入至地基持力层；
2 PHC 管桩的应用现状
PHC 管桩是采用先张预应力离心成型工艺，并经 过蒸汽养护制成的一种空心圆筒型混凝土预制构件， 其桩身混凝土强度等级一般高于 C80，标准桩长为 10m。 在 国 外 ，混 凝 土 桩 已 有 接 近 百 年 的 历 史 ，PHC 管桩亦有 30 多年的历史。在国内，PHC 管桩发展到
作者简介：王飞（1984-），男，安徽合肥人，2011 年毕业于合肥工业大学 地质工程专业，研究生，硕士。专业方向：桩土动力学。

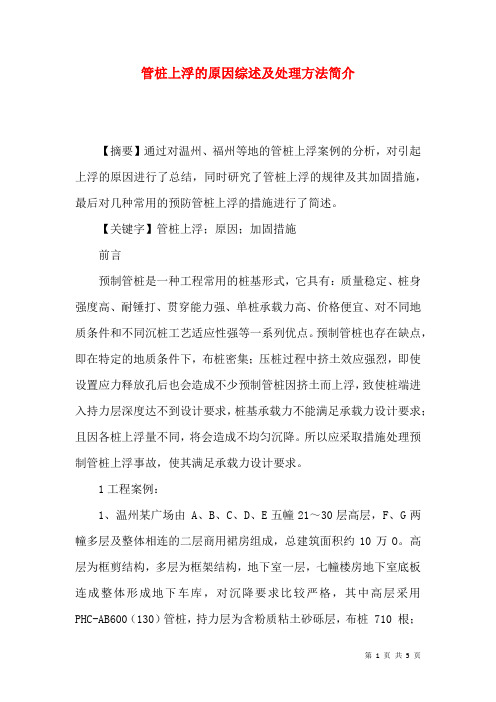

管桩上浮的原因综述及处理方法简介
