铁路运输设备第一章绪论1
でも 人均铁路拥有量5.7cm，世界排名100以后
*
30
BUT BUT 中长距离客货运输量需求巨大 更加广阔的发展空间
*
31
需要各种运输设备
线路设备——机车车辆和列车运行的基础
车站——办理旅客运输和货物运输的基地
车辆——作为装载、运送旅客和货物的工具
机车——作为牵引列车的基本动力
信号与通信设备——运输调度集中与统一指挥
交通运输：
国土开发、城市和经济布局形成的重要因素 对促进社会分工、大工业发展和规模经济的 形成、巩固国家的政治统一和加强国防建设， 扩大国际经贸合作和人员往来发挥重要作用
*
18
*
19
按不同运输方式应用领域划分
*
20
按设备的技术经济特征与用途
*
21
*
22
按设备服务对象的属性
*
23
按设备的不同动力发展阶段
*
24
按设备的环保属性
*
25
铁路运输的特征
轨道导向
运输能力大
速度快
运输成本低
全天候
安全性高
*
26
适合于 幅员辽阔的大陆国家 运送经常的、稳定的大宗货物 承担运送中长距离的货物运输及满 足城市间的旅客运输的需要
*
27
铁路运输的骨干作用
*
28
*
29
自豪一下
截至2010年底，营业里程9.1万km，世界第二 高铁运营里程8358km，世界第一
的工具
*
32
*
33
铁路的作用
社会作用 （1）推动社会进步 （2）创造财富、解决就业 （3）社会公济作用 （1）研制与生产产生的巨大经济效益 （2）本身产生的经济价值 （3）宏观调控 （4）促进地区经济合理布局，优化生产力布局
*
30
BUT BUT 中长距离客货运输量需求巨大 更加广阔的发展空间
*
31
需要各种运输设备
线路设备——机车车辆和列车运行的基础
车站——办理旅客运输和货物运输的基地
车辆——作为装载、运送旅客和货物的工具
机车——作为牵引列车的基本动力
信号与通信设备——运输调度集中与统一指挥
交通运输：
国土开发、城市和经济布局形成的重要因素 对促进社会分工、大工业发展和规模经济的 形成、巩固国家的政治统一和加强国防建设， 扩大国际经贸合作和人员往来发挥重要作用
*
18
*
19
按不同运输方式应用领域划分
*
20
按设备的技术经济特征与用途
*
21
*
22
按设备服务对象的属性
*
23
按设备的不同动力发展阶段
*
24
按设备的环保属性
*
25
铁路运输的特征
轨道导向
运输能力大
速度快
运输成本低
全天候
安全性高
*
26
适合于 幅员辽阔的大陆国家 运送经常的、稳定的大宗货物 承担运送中长距离的货物运输及满 足城市间的旅客运输的需要
*
27
铁路运输的骨干作用
*
28
*
29
自豪一下
截至2010年底，营业里程9.1万km，世界第二 高铁运营里程8358km，世界第一
的工具
*
32
*
33
铁路的作用
社会作用 （1）推动社会进步 （2）创造财富、解决就业 （3）社会公济作用 （1）研制与生产产生的巨大经济效益 （2）本身产生的经济价值 （3）宏观调控 （4）促进地区经济合理布局，优化生产力布局
火车轨道铁路运输设备——铁道概论(绪论)
铁路的技术经济优势是运能大、能耗小、成本 低、占地少、全天候、安全好、环境效益高、 有广泛的适应性
铁路在交通运输体系中居于骨干地位。
各种运输方式应协调发展，形成“优势互补、 相互竞争、互促共进”的交通运输格局。
二、铁路运输的特点（技术经济优势）：
全国每年公路发生的交通事故达60多万次，死亡 10万多人、伤50万人左右，已成为和平时期的最 大杀手。

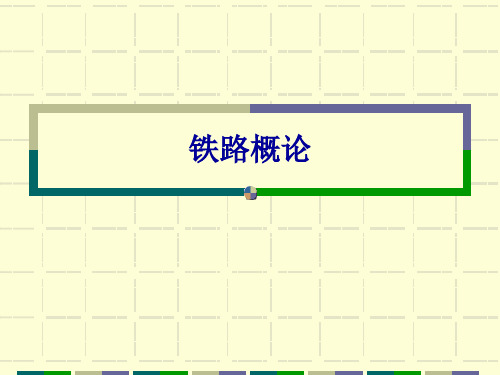

铁路概论
第一篇 绪论 铁路运输业（特点、作用） 补充：铁路的发展及建设概况 第二篇 铁路运输基本设备（线路、车辆、机 车、车站、信号与通信） 第三篇 铁路运输工作组织
第一篇 绪论
铁路运输业的特点及作用
一、交通运输业的性质：
交通运输是生产过程在流通过程中的 继续，是独立的物质生产部门。（产 品？）
国防意义：运输是国防的后备力量，战时又是必要 的军事手段。运输业关系到民族存亡、国家安危， 绝非用经济尺度所能衡量。
国际意义：国Βιβλιοθήκη 贸易的重要桥梁和纽带，是经济全 球化的重要保证。
按照可持续科学发展和和谐社会建设的需要，铁路 运输在国民经济建设和发展中将应发挥更加重要的 作用。
据资料，一条双线铁路具有16车道公路相 同的运输能力，而其所需土地宽度仅为公 路的1/8。铁路细长的身材对自然生态的危 害也远小于机场与公路。
二、铁路运输的特点（技术经济优势）：
电气化铁路所需要的电能可以通过煤炭转换。提高 电气化铁路的运输比重，可以利用我国煤炭资源丰 富的优势，从而减轻对石油需求的压力。
一般来说，铁路的单位运输成本要比公路运输和航 空运输要低得多。
综合考虑占地、能耗、污染、交通事故、生态破坏 等方面，铁路的社会成本最小。
三、铁路运输的作用：
经济作用：国家下达的客货运输任务， 自身创造的经济价值。
铁路在交通运输体系中居于骨干地位。
各种运输方式应协调发展，形成“优势互补、 相互竞争、互促共进”的交通运输格局。
二、铁路运输的特点（技术经济优势）：
全国每年公路发生的交通事故达60多万次，死亡 10万多人、伤50万人左右，已成为和平时期的最 大杀手。
铁路概论
第一篇 绪论 铁路运输业（特点、作用） 补充：铁路的发展及建设概况 第二篇 铁路运输基本设备（线路、车辆、机 车、车站、信号与通信） 第三篇 铁路运输工作组织
第一篇 绪论
铁路运输业的特点及作用
一、交通运输业的性质：
交通运输是生产过程在流通过程中的 继续，是独立的物质生产部门。（产 品？）
国防意义：运输是国防的后备力量，战时又是必要 的军事手段。运输业关系到民族存亡、国家安危， 绝非用经济尺度所能衡量。
国际意义：国Βιβλιοθήκη 贸易的重要桥梁和纽带，是经济全 球化的重要保证。
按照可持续科学发展和和谐社会建设的需要，铁路 运输在国民经济建设和发展中将应发挥更加重要的 作用。
据资料，一条双线铁路具有16车道公路相 同的运输能力，而其所需土地宽度仅为公 路的1/8。铁路细长的身材对自然生态的危 害也远小于机场与公路。
二、铁路运输的特点（技术经济优势）：
电气化铁路所需要的电能可以通过煤炭转换。提高 电气化铁路的运输比重，可以利用我国煤炭资源丰 富的优势，从而减轻对石油需求的压力。
一般来说，铁路的单位运输成本要比公路运输和航 空运输要低得多。
综合考虑占地、能耗、污染、交通事故、生态破坏 等方面，铁路的社会成本最小。
三、铁路运输的作用：
经济作用：国家下达的客货运输任务， 自身创造的经济价值。
