29-9-1 道路立体交叉设计
第21讲 道路立体交叉设计9-1.

(三)宜采用互通式立体交叉的情况.相交道路的性质、任务:高速、一级公路之间及其与通往市 (县级及其以上城市或其他重要政治、经济中心、重要港口、机场、车站和游览胜地的道路相交处应设置互通式立交。
.相交道路的交通量:公路上采用平面交叉冲突交通量较大,通过渠化或信号控制仍不能满足通行能力要求时。
城市道路规定进入交叉口的交通量达 4000 辆/小时~ 6000 辆/小时(小汽车),相交道路为四车道以上。
.经济条件:经对投资成本、运营费用和安全性分析,设置互通式立体交叉的效益投资比和社会效益等大于设置平面交叉时。
(四)互通式立体交叉形式的选择
(三)互通式立体交叉形式的选择。
道路立体交叉设计(课件)

立体交叉设计的优势和挑战
优势
提高道路通行能力、减少交通事故、美化城市景观。
挑战
占用土地面积大、工程投资高、设计和施工难度较 大。
结论和要点
立体交叉设计可以有效改善道路交通状况,提高通行能力,并为城市增添美丽景观。然而,其设计和施工也面 临一些挑战。
道路立体交叉设计
随着城市发展的不断壮大,道路交通承载压力也在增加。本课件介绍道路立 体交叉的定义、分类以及设计原则,帮助您更好地理解道路立体交叉设计。
立体交叉的定义和背景
立体交叉是指在高速公路、城市快速路等道路交通中,通过交叉、分叉、立交桥等工程实现交通流的分离和安 全通行。
立体交叉的分类
天桥ห้องสมุดไป่ตู้
通过桥梁方式将两个或多个道路交叉连接在一起。
地下通道
通过地下车道形式将道路交叉连接在一起。
立交桥
通过桥梁和地下车道相结合的方式将道路交叉连接在一起。
立体交叉的设计原则
1 通行安全
确保交叉口车辆和行人的 安全通行。
2 交通效率
3 美观和环境
提高道路交通的通行能力, 减少拥堵。
设计要与周围环境和谐统 一,美化城市景观。
立体交叉的设计要素
结构设计
选取合适的结构形式和材料, 保证交叉设施的稳定性和耐久 性。
交通规划
合理规划车道、出入口位置和 转弯半径,确保交通流畅。
交通标志
设置明确的标志和标线,指引 车辆和行人正确行驶。
成功的立体交叉设计案例
案例一
兼顾功能性与美观,交叉口成为 城市的地标建筑。
案例二
合理规划车道和转弯半径,确保 交通顺畅。
案例三
《道路立体交叉》课件

安全管理制度
制定完善的安全管理制度,明确 安全管理责任和要求。
应急预案
建立应急预案体系,针对不同突 发事件制定相应的应急处置措施
。
安全宣传教育
加强安全宣传教育,提高驾驶员 和行人的交通安全意识。
05
立体交叉的案例分析
某市立交桥的设计与施工
总结词
设计独特、施工难度大
详细描述
某市立交桥在设计上采用了独特的曲线造型,以减少对周围环境的干扰。施工 过程中,面临了地形复杂、交通流量大等挑战,通过精心组织和技术创新,最 终成功完成了施工。
在施工过程中和结束后进 行质量检测,确保各项指 标达到设计要求,并进行 验收。
维护与保养
日常保养
定期对立体交叉的各个部位进行检查,清理 杂物,保持整洁。
应急维修
对于突发故障或事故,及时组织人员进行抢 修,尽快恢复交通。
定期维护
根据使用情况和保养手册,定期进行润滑、 紧固等保养作业,确保设备正常运行。
破坏。
02
立体交叉的规划与设计
规划阶段
明确规划目标
在规划阶段,首先需要明确立体交叉 的建设目标,包括交通流量、安全性 能、环境保护等方面的要求。
现场勘查
对建设地点进行实地勘查,了解地形 、地质、水文等自然条件,以及现有 交通状况和周边环境。
方案制定
根据目标和勘查结果,制定初步的立 体交叉方案,包括交叉路口的形式、 结构形式、车道数等。
某高速公路互通立交的安全管理
总结词
安全管理严格、措施全面
详细描述
某高速公路互通立交实施了严格的安全管理制度,包括定期巡查、隐患排查、应 急演练等措施。通过全面的安全保障措施,有效降低了事故发生率,确保了交通 安全。
城市道路设计第六章道路立体交叉

04
立体交叉的实例分析
实例一:四路交叉立体交叉设计
总结词
高效利用空间
详细描述
四路交叉立体交叉设计是一种常见的立体交叉形式,通过在不同高度上设置交 叉口,使得四个方向的车辆能够同时进行交汇,提高了道路的通行效率和交通 安全性。
实例二:高架桥式立体交叉设计
总结词
缓解交通压力
详细描述
高架桥式立体交叉设计通常用于高速公路或交通流量较大的城市主干道,通过建 设高架桥将不同方向的车辆进行分流,有效缓解交通压力,提高车辆行驶速度和 道路通行能力。
立体交叉设计需注重人性化,提供方 便的步行、自行车道等设施,促进绿 色出行。
THANKS
感谢观看
提高交通流量的效率, 减少交通拥堵和延误。
减少对环境的负面影响, 如噪音、空气污染等。
合理利用资源和资金, 降低建设和维护成本。
设计要素
01
交叉口布局
合理规划交叉口的空间布局,包括 车道数、交通信号灯等。
道路线形
确保道路线形与交通需求相匹配, 减少行驶难度和安全隐患。
03
02
车流组织
优化车流方向和流量分配,提高交 通流畅度。
选型依据
1 2
交通流量与流向
根据不同方向和车流量的需求,选择合适的立体 交叉形式,以提高交通流畅度和安全性。
道路等级与功能
考虑不同等级道路的交通特点,选择适合道路功 能的立体交叉形式,以满足交通需求。
3
工程造价与施工难度
在满足功能需求的前提下,考虑立体交叉的工程 造价和施工难度,选择经济合理的方案。
城市道路设计第六章道路立 体交叉
• 立体交叉概述 • 立体交叉设计原则与要素 • 立体交叉的选型与规划 • 立体交叉的实例分析 • 立体交叉的未来发展趋势与挑战
29-9-1 道路立体交叉设计.doc

授课时间2009年5月13日3,4节授课方式课堂授课授课学时2学时授课题目第29讲:道路立体交叉设计。
概述;立体交叉的类型及适用特点;立体交叉的布置目的与要求:1. 了解立体交叉口的组成及设计步骤;2.掌握立体交叉的类型及适用特点;3.掌握立体交叉的布置形式。
重点与难点:重点:1.立体交叉的类型及适用特点2.互通式立体交叉布置形式难点:1.互通式立体交叉布置形式。
授课内容摘要:第9章道路立体交叉设计9.1 概述9.2 立体交叉的类型及适用特点9.3 立体交叉的布置参考文献:1.《公路工程技术标准》JTG B01-20032.《公路路线设计规范》JTG D20-20063.《道路勘测设计》. 张雨化主编,人民交通出版社出版教具课件PPT课件习题作业作业:课后小结:No. 29第9章道路立体交叉设计9.1 概述——立体交叉的组成立体交叉通常由跨线构造物、正线、匝道、出入口以及变速车道等部分组成。
1. 跨线构造物它是立体交叉实现车流空间分离的主体构造物,指设于地面以上的跨线桥(上跨式)或设于地面以下的地道(下穿式)。
2. 正线它是组成立体交叉的主体,指相交道路(含被交道路)的直行车行道,主要包括连接跨线构造物两端到地坪标高的引道和立体交叉范围内引道以外的直行路段。
根据相交道路等级,正线可分为主要道路(简称主线),一般道路或次要道路(简称次线)。
3. 匝道它是立体交叉的重要组成部分,是指供上、下相交道路的转弯车辆行驶的连接道,有时也包括匝道与正线或匝道与匝道之间的跨线桥(或地道)。
按其作用可分为右转匝道和左转匝道两类。
4. 出口与入口由正线驶出进入匝道的道口为出口,由匝道驶入正线的道口为入口。
5. 变速车道为适应车辆行驶的需要,而在正线右侧的出入口附近增设的附加车道。
它可分第29讲:2学时为减速车道和加速车道两种,出口端为减速车道,入口端为加速车道。
6. 辅助车道在高速道路立体交叉的分、合流附近,为使匝道与高速道路车道数平衡和保持正线的基本车道数而在正线外侧设置的附加车道。
道路立体交叉口设计

各部分宽度: 行车道:公路:3.5m 城市:V≥40km/h,3.75m
V<40km/h, 3.50m 中央分隔带:1.0m,
有刚性护栏时:0.6m 路缘带:0.5m 土路肩:0.75m或0.5m 单车匝道右侧硬路精选肩ppt:2.5m
(三)匝道横断面及加宽 2.匝道圆曲线加宽
加宽:按正线加宽过渡方式进行
设在匝道或连接线上时,其平曲线半径不得小于200m,竖 曲线半径应大于800m。
收费广场处纵坡应小于2%,当受地形及其他条件限制时不 得大于3%。
精选ppt
(四)匝道的超高及其过渡 1.不设超高的圆曲线半径
精选ppt
(四)匝道的超高及其过渡 2.超高值确定
积雪冰冻地区:精i选hp<p6t %, i合成<8%
(四)匝道的超高及其过渡 3.超高过渡段
长度:由设计速度、横断面类型、旋转轴位置及超高率 等因素确定,计算公式同正线。
4.超高过渡方式: 绕行车道中心旋转 绕中央分隔带边缘旋转
但起点不易识别
精选ppt
采用原则: 减速车道采用直接式, 加速车道采用平行式
变速车道为双车道时,加减速车道均采用直接式
精选ppt
2、变速车道横断面
城市道路可不设右路肩,但应保留路缘带。
精选ppt
3. 变速车道的长度 变速车道长度:加速或减速车道+渐变段长度。 (1)加减速车道长度 起始位置:变到一个车道宽时的位置与车辆分流或合流端之 间的距离
精选ppt
匝道形式
公路立体交叉匝道设计速度
直接式
半直接式
环形匝道
设计速度 枢纽互通 80,60,50 80,60,50,40
40
一般互通 60,50,40 60,50,40 40,35,30
《道路立体交叉设计 》课件
立交布局设计还应考虑周边环境和景观要求,与周围环境相协调,提升城 市形象。
立交线形设计
立交线形设计是指根据交通流向 和道路等级,确定立交各部分的 线形参数,以保证车辆行驶的安
全性和舒适性。
立交线形设计应满足车辆行驶的 轨迹和速度要求,避免急转弯和
车道宽度优化
根据交通流量和车型比例,调整车道宽度。
排水系统优化
完善排水设施,防止积水影响交通安全。
可持续性与绿色设计
01
节能设计
使用节能型照明系统,降低能耗。
绿化植被
在立体交叉区域内增加绿化植被, 改善空气质量。
03
02
环保材料
使用环保材料进行施工,减少对环 境的破坏。
雨水收集系统
设置雨水收集系统,实现水资源的 循环利用。
施工图设计
根据详细设计,绘制施工图纸,明确施工要 求和细节。
设计案例分析
案例一
某城市立交桥:介绍该立交桥的设计理念、结构 特点、施工难点及解决方案。
案例二
某高速公路互通立交:分析该互通立交在交通组 织、安全保障等方面的优势和不足。
案例三
某山区立体交叉设计:探讨在山区地形条件下, 如何实现立体交叉设计与自然环境的和谐共存。
交通工程设施设计还应根据交通流量和流向,合理配置信号灯和控制设备,以保证 交通秩序和安全。
04 立体交叉设计的实践与案例
设计实践流程
需求分析
明确立体交叉设计的需求和目标,包括交通 流量、安全、环保等方面的要求。
方案设计
根据需求分析,制定多个设计方案,并评估 每个方案的优缺点。
详细设计
在方案设计的基础上,进行详细的结构、排 水、照明等方面的设计。
《道路立体交叉设计》课件
立体交叉是指在不同平面上通过匝道相互连接的交叉路口,使得车辆可以通过立体交叉口在不同平面上进行分流 ,提高交通流畅度和安全性。
立体交叉分类
根据构造形式,立体交叉可分为分离式和互通式两类。分离式立体交叉仅通过匝道实现直行车流的分流,不涉及 转弯车流;互通式立体交叉则通过多条匝道实现直行和转弯车流的分流。
架桥型、地面型等多种类型。
03
分离式立交的设计要点
分离式立交设计需考虑交通流量、流向、道路等级、安全与舒适性、环
境与景观等因素,同时要注重优化立交结构、提高通行效率、降低建设
成本。
立交的线形设计
立交线形设计概述
立交线形设计是指对立交的道路走向 、坡度、弯道等进行合理的设计,以 确保车辆行驶的安全与舒适性。
03
CATALOGUE
道路立体交叉设计技术
互通式立交设计
互通式立交设计概述
互通式立交是一种多层次、多方向、多通道的立体交叉道 路设计,用于实现不同方向和不同道路等级的交通转换。
互通式立交的类型
根据交叉道路的等级、交通流量和流向等条件,互通式立 交可分为喇叭型、Y型、T型、十字型等多种类型。
互通式立交的设计要点
机遇
随着科技的不断进步和新材料、新工艺的应 用,道路立体交叉设计将迎来更多的发展机 遇。例如,智能化技术的应用将有助于提高 设计的科学性和准确性;绿色建筑材料和节 能技术的应用将有助于减少对环境的影响; 新结构和新形式的设计将有助于提高交通效 率和安全性。
当前,我国道路交通发展迅速,对立 体交叉设计的需求越来越大,亟需培 养专业的立体交叉设计人才。
课程目标
01
掌握立体交叉设计的基本原理和设计方法。
02
了解立体交叉设计的实际应用和案例分析。
《道路立体交叉》课件
利用地下通道将道路交叉口分隔,提供更安 全的行车环境。
高架道路
通过高架结构将交通流量分离,提供更顺畅 的行车体验。
环形立体交叉
采用环形结构,车辆在环路上绕行,实现无 信号的交通流动。
优点和局限性
1 优点
减少交通拥堵,提高交通效率。
2 局限性
建设成本高,占地面积大。
建设道路立体交叉的需要
1 交通流量大
确保建设过程中对环境的保护和治理。
地形和环境的考虑
建设立体交叉需要考虑地形和环境因素,如土壤情况、水文条件和生态环境, 以确保结构稳固和保护自然环境。
交通安全和警告标志
交通安全标志
在立体交叉中设置明确的交通 标志和警告标志,以指示正确 的行车方向和注意事项。
交警执勤
交警在立体交叉处执勤,维护 交通秩序和安全。
合理设计匝道和出口,减少交叉口阻塞。
3 考虑美学和环境
结合城市规划和环境保护要求,使设计融入周围环境。
基本参数和标准
高度
根据车辆通行的需要,确定 桥梁的高度。
跨度
根据道路宽度和地形条件, 确定桥梁的跨度。
标志和信号
根据交通规则,设计明确的 标志和信号系统。
实例和案例分析
上海外环高速
上海外环高速是一个典型的道 路立体交叉项目。
当道路流量高,且频繁的交叉口导致交通阻塞时,建设立体交叉是必要的。
2 地形复杂
地势起伏或道路走向交错的区域,通过立体交叉可以更好地利用地形。
3 安全问题
存在高风险的交通事故黑点,可以通过建设立体交叉来提高交通安全。
设计道路立体交叉的技巧
1 考虑交通流量
根据不同方向的交通流量确定桥梁件
道路立体交叉PPT课件大纲:
道路交叉设计-立体交叉设计幻灯片
3.2互通式立交的根本类型的特点 3、半定向Y型
3.2互通式立交的根本类型的特点
二、四岔立交 四岔立交有菱型、苜蓿叶型、局部苜蓿叶型
、定向型、半定向型、环型、喇叭型。 1、菱型
3.2互通式立交的根本类型的特点 2、苜蓿叶型
3.2互通式立交的根本类型的特点 3、局部苜蓿叶型 4、定向型
立体穿插的综合效益大于设置平面穿插时。
3.3互通式立交规划与型式选择
2、当城市快速路采用全部控制出入或局部 控制出入时,为发挥快速路的交通功能,对 快速路、快速路与主干道相交时应采用互通 式立交。
3、相交道路的交通量超过4000~6000辆 /h,相交道路具有4条车道的穿插口,当平 面穿插采用各种交通组织措施都难以改善交 通状况时,应采用互通式立交。
互通式立交的根本组成和交通组织分析 互通式立交的根本类型的特点 互通式立交规划与型式选择 互通式立交的主线 跨线桥 匝道 主线的分岔、合流和匝道的分流、合流 匝道与主线连接处的通行能力 别离式立体穿插
3.1互通式立交的根本组成和交通组织分析
一、互通式立交的基本组成
〔4〕出口与入口
〔1〕跨线桥〔或 〔5〕变速车道
地道〕
〔6〕绿化地带
〔2〕正线
〔7〕匝道的端部
〔3〕匝道
〔8〕辅助车道
〔9〕集散车道
〔10〕立交的范围
3.1互通式立交的根本组成和交通组织分析
二、互通式立交的交通组织分析 互通式立交利用桥跨构造物和匝道对交通流
从空间上进展组织,以便最大限度地消灭冲 突、处理好合流、分流和交织。
3.1互通式立交的根本组成和交通组织分析
3〕对设置收费所的互通式立交,应尽可能 减少收费设施的建立。假设为四岔穿插有收 费所那么可采用双喇叭型或单喇叭带平交型 。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

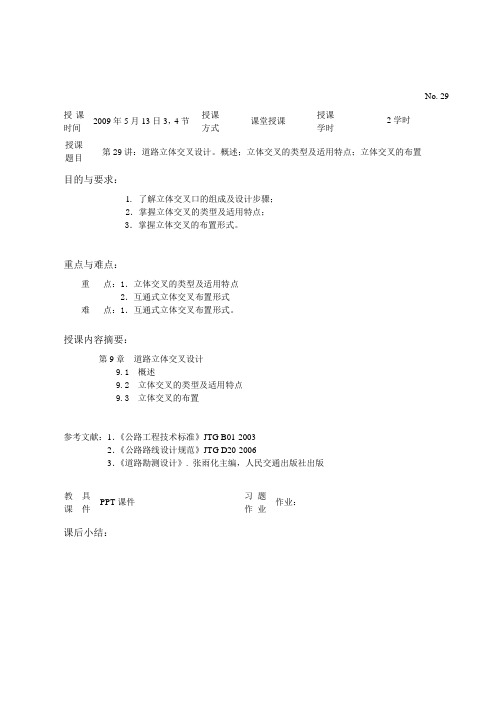

授课时间2009年5月13日3,4节
授课
方式
课堂授课
授课
学时
2学时
授课
题目
第29讲:道路立体交叉设计。
概述;立体交叉的类型及适用特点;立体交叉的布置目的与要求:
1. 了解立体交叉口的组成及设计步骤;
2.掌握立体交叉的类型及适用特点;
3.掌握立体交叉的布置形式。
重点与难点:
重点:1.立体交叉的类型及适用特点
2.互通式立体交叉布置形式
难点:1.互通式立体交叉布置形式。
授课内容摘要:
第9章道路立体交叉设计
9.1 概述
9.2 立体交叉的类型及适用特点
9.3 立体交叉的布置
参考文献:1.《公路工程技术标准》JTG B01-2003
2.《公路路线设计规范》JTG D20-2006
3.《道路勘测设计》. 张雨化主编,人民交通出版社出版
教具课件PPT课件
习题
作业
作业:
课后小结:
No. 29
第9章道路立体交叉设计

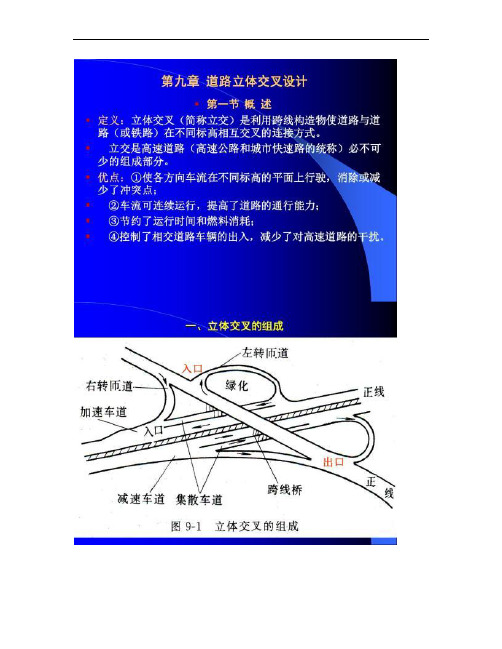

9.1 概述——立体交叉的组成
立体交叉通常由跨线构造物、正线、匝道、出入口以及变
速车道等部分组成。
1. 跨线构造物
它是立体交叉实现车流空间分离的主体构造物,指设于地
面以上的跨线桥(上跨式)或设于地面以下的地道(下穿式)。
2. 正线
它是组成立体交叉的主体,指相交道路(含被交道路)的直行车行道,主要包括连接跨线构造物两端到地坪标高的引道和立体交叉范围内引道以外的直行路段。
根据相交道路等级,正线可分为主要道路(简称主线),一般道路或次要道路(简称次线)。
3. 匝道
它是立体交叉的重要组成部分,是指供上、下相交道路的转弯车辆行驶的连接道,有时也包括匝道与正线或匝道与匝道之间的跨线桥(或地道)。
按其作用可分为右转匝道和左转匝道两类。
4. 出口与入口
由正线驶出进入匝道的道口为出口,由匝道驶入正线的道口为入口。
5. 变速车道
为适应车辆行驶的需要,而在正线右侧的出入口附近增设的附加车道。
它可分第29讲:2学时
为减速车道和加速车道两种,出口端为减速车道,入口端为加速车道。
6. 辅助车道
在高速道路立体交叉的分、合流附近,为使匝道与高速道路车道数平衡和保持正线的基本车道数而在正线外侧设置的附加车道。
7. 匝道的端部
是指匝道两端分别与正线相连接的道口,它包括出入口、变速车道和辅助车道等。
8. 集散道路
在城市附近,为了减少车流进出高速道路的交织和出入口数量,可在高速道路的一侧或两侧设置与其平行且分离的专用道路。
9.2 立体交叉的类型及适用特点
立体交叉的分类,按交通功能划分,立体交叉按交通功能可划分为分离式立体交叉和互通式立体交叉两类。
9.2.1 分离式立体交叉
仅设跨线构造物(跨线桥或地道)—座,使相交道路空间分离,上、下
道路间无匝道连接的交叉方式
特点:立体交叉结构简单,占地少,造价低,但相交道路的车辆不能转弯行驶。
分离式立体交叉主要适用于直行交通量大,转弯车辆少,可
不设置转弯车道的交叉处;道路与铁路交叉处;高速道路同其它
各级道路交叉时,除在控制出入的地点设置互通式立体交叉外,
均采用分离式立体交叉;一般等级道路之间交叉时,因场地或地形条件限制时,可采用分离式立体交叉,以减少工程数量,降低造价。
9.2.2 互通式立体交叉
互通式立体交叉根据交叉处车流迹线的交叉方式和几何形状的不同,又可分为完全互通式、部分互通式和交织型立交三种类型。
1.完全互通式立体交叉:相交道路的车流轨迹线全部在空间分离的交叉。
代表形式:喇叭形立交和苜蓿叶形立交等。
1)喇叭形立体交叉
喇叭形立体交叉是用一个环圈式匝道(转向约为270°)和一个半定向匝
道来实现车辆左转弯的全互通式立体交叉。
喇叭形立交可分为A式和B式,
经环圈式左转匝道驶入主线(或正线)为A式,驶出时为B式。
优点:除环圈式匝道以外,其它匝道都能为转弯车辆提供较高速度的半
定向运行;只需一座跨线构造物,投资较省。
缺点:)环圈式匝道上行车速度低,线形较差,若采用较高的计算行车速
度时,占地较大;左转弯车辆绕行距离较长。
2)子叶式立体交叉
子叶式立体交叉是用两个环圈式匝道来实现车辆左转弯的全互通式立式。
优点:只需一座跨线构造物,造价较低;匝道对称布置,呈叶状,造型美观。
缺点:环圈式左转匝道半径小,线形较差,运行条件不如喇叭式立交好;
子叶式立交的适用性与喇叭式立交相近,多用于苜蓿叶式立交的前期工
程。
布设时以使正线下穿为宜。
3)Y形立体交叉
Y形立交是用定向匝道或半定向匝道来实现车辆左转弯的全互通式立体
交叉。
形式:分定向Y形立交和半定向Y形立交两种。
(1)定向Y形立体交叉:左转车辆在定向匝道上由一个方向车道的左侧驶
出,并由左侧进入另一行车方向车道的立交方式。
(2)半定向Y形立体交叉:将定
向左转匝道改为半定向匝道,即左转
弯车辆由行车道的右侧分离或汇入正
线。
3)普通苜蓿叶式立体交叉:
通过四个对称的环圈式左转匝道来实现各方向左转弯车辆的运行。
重庆渝北松树桥立交桥
优点:交通运行连续而自然;无冲突点,无须设信号控制;仅需一座跨线构造物,造价较低。
缺点:左转弯车辆绕行距离较长,立交占地较大;环圈式左转匝道线形差,行
车速度低;
(5)X形立交:(定向四路立交)
X形立交是通过四个定向左转匝道来实现各
方向左转弯车辆的运行。
2.部分互通式立体交叉:
相交道路的车流轨迹之间至少有一个平面冲突点的交叉。
代表形式:部分苜蓿叶式立交和菱形立交等
特点:形式简单,仅需一座跨线构造物,占地小,造价低,但存在平面交叉,对行车干扰大。
1)菱形立体交叉:只设右转和左转公用的匝道,使主要道路与次要道路
连接,在跨线构造物两侧的次要道路上为平面交叉口。
适用:多用于城市道路的主要道路与次要道路相交且用地困难的情况。
2)部分苜蓿叶式立体交叉:在部分左转弯方向不设环圈式左转匝道,而在次要
道路上以平面交叉的方式实现左转弯运行的立体交叉。
3.交织型立体交叉:相交道路的车流轨迹线以交织的方式运行,
存在交织路段的交叉。
代表形式:有环形立体交叉。
特点:能保证主要道路直通,
交通组织方便,无冲突点,占地较小,但通行能力受到环境交织能力的限制,车速受到中心岛半径大小的影响,构造物较多,左转车辆绕行距离长。
适用:主要道路与一般道路交叉,以用于五条及五条以上道路相交为宜。
9.3 立体交叉的布置
9.3.1 形式选择
1.影响立交形式选择的因素
主要有道路、交通、环境及自然条件等。
2.立交形式选择的基本原则
应根据道路、交通条件,结合自然、环境条件综合考虑而定。
3.立交形式选择的方法步骤
一般要求立交的位置应选择在地势平坦开阔、地质良好、拆迁较少,以及相交道路具有较高的平、纵线指标之处。
1)确定立交的基本形式
2)立交方案比较
4. 宜采用立体交叉的情况
高速公路与其他公路相交,必须采用立体交叉。
一级公路同交通量大的其他公路交叉,宜采用立体交叉。
二、三级公路间的交叉,在交通条件需要或有条件的地点,可采用立体交叉。
5. 宜采用互通式立体交叉的情况
高速公路间及其同一级公路相交处。
高速公路、一级公路同通往县级以上城市、重要的政治或经济中心、重要工矿区、港口、机场、车站和游览胜地等的主要公路相交处。
高速公路同通往重要交通源的公路相交而使该公路成为其支线时。
两条具干线功能的一级公路相交时。
一级公路上,当平面交叉的通行能力不能满足需要或出现频繁的交通事故时。
由于地形或场地条件等原因设置互通式立体交叉的综合效益大于设置平面交叉时。
6. 宜采用分离式立体交叉的情况
高速公路同其他各级公路交叉,除因交通转换而设置互通式立体交叉外,均必须设置分离式立体交叉。
具干线功能的一级公路同其他各级公路的交叉,除因交通转换需要而设互通式立体交叉外,应采用分离式立体交叉。
二、三、四级公路间的交叉,直行交通量很大或地形条件适宜,且不考虑交通转换时,可设置分离式立体交叉。
9.3.2 立体交叉的间距
1.影响立交间距的因素。
主要考虑交通密度、相邻立交之间的交织段要求、标志和信号布置的要求、驾驶员驾驶顺适的要求、经济上的因素等。
2.立交间距的规定
(1)互通式立交
《公路路线设计规范》规定:互通式立交的最小间距不小于4km,最大间距不大于30km,具体结合地区条件而定。
一般大城市、重要工业区周围为5~10km;一般地区为15~25km。
(2)分离式立交
为便于地方交通横穿高速道路,分离式立交间距可小些。
我国公路和城市道路设计规范对分离式立交间距没有明确规定。
但据国外资料,间距一般为1~1.5km。
德国平均间距为700~800m;美国宾州收费高速公路平均间距为1.6km。
