电池管理系统
简述电池管理系统的工作原理
简述电池管理系统的工作原理1. 电池管理系统概述嘿，朋友们！今天咱们聊聊电池管理系统，简称BMS。
想想吧，咱们每天用的手机、电动汽车，甚至是一些家用电器，里面都有这个“幕后英雄”。
电池管理系统就像是电池的保姆，专门负责照顾电池，让它们保持最佳状态，延长寿命，避免一些“翻车”事件。
是不是觉得这个角色挺重要的？1.1 BMS的基本功能那么，BMS到底能干嘛呢？首先，它得监控电池的状态，比如电压、电流、温度等等。
就像你去医院检查身体，医生总得看看你哪儿不舒服。
BMS通过各种传感器收集这些信息，然后就像个精明的老妈子一样，分析电池的健康状况。
比如，如果发现电池过热，就会采取措施降低温度，避免“着火”的风险，真是个贴心的“小能手”！1.2 充放电管理接下来，咱们再说说充放电管理。
BMS在这方面可是一把好手，知道什么时候该充电，什么时候该放电。
它会根据电池的状态来调整充电的速度和电流，确保电池不会因为充得太快而“暴走”。
有时候，咱们充电的时候总想快点，这就需要BMS来提醒我们，别急，慢慢来，安全最重要！这就好比在马路上开车，红灯停，绿灯行，BMS在里面做的就是这个“交通警察”的工作。
2. BMS的工作原理说到工作原理，BMS其实有个简单的框架。
咱们可以把它分成几个部分：监控、控制和通讯。
每个部分都有自己的“拿手绝活”，共同合作，确保电池健康。
2.1 监控系统首先是监控系统。
就像你的眼睛一样，BMS通过传感器时刻关注电池的状态。
它会实时记录电压、电流、温度等数据，并把这些信息传给处理单元。
处理单元就像是个聪明的“大脑”，分析这些数据，判断电池是否正常。
比如说，电池电压过低了，BMS立马发出警报，提醒用户：“喂，快充电，不然就要掉链子了！”2.2 控制系统接下来是控制系统。
监控完电池状态后，BMS会根据数据采取行动。
比如，电池的温度太高了，BMS会调整充电速度，或者给电池降温，确保它不会“发飙”。
在这个过程中，BMS的控制策略就像一位老练的指挥家，指挥着各个部分协同工作，保证电池的安全和效率。
电池管理系统 标准

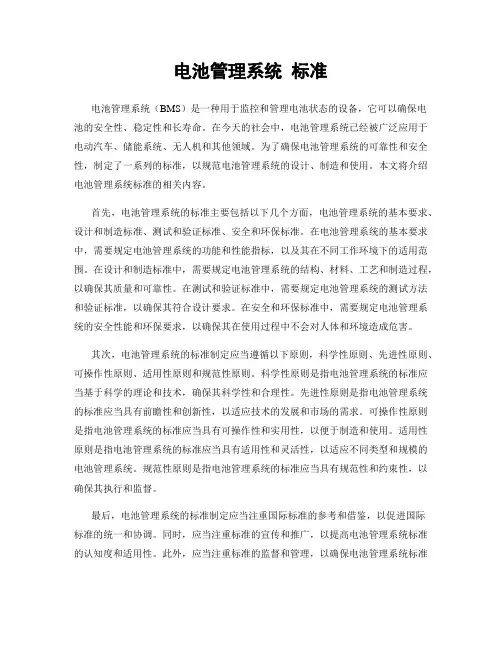

电池管理系统标准电池管理系统（BMS）是一种用于监控和管理电池状态的设备，它可以确保电池的安全性、稳定性和长寿命。
在今天的社会中，电池管理系统已经被广泛应用于电动汽车、储能系统、无人机和其他领域。
为了确保电池管理系统的可靠性和安全性，制定了一系列的标准，以规范电池管理系统的设计、制造和使用。
本文将介绍电池管理系统标准的相关内容。
首先，电池管理系统的标准主要包括以下几个方面，电池管理系统的基本要求、设计和制造标准、测试和验证标准、安全和环保标准。
在电池管理系统的基本要求中，需要规定电池管理系统的功能和性能指标，以及其在不同工作环境下的适用范围。
在设计和制造标准中，需要规定电池管理系统的结构、材料、工艺和制造过程，以确保其质量和可靠性。
在测试和验证标准中，需要规定电池管理系统的测试方法和验证标准，以确保其符合设计要求。
在安全和环保标准中，需要规定电池管理系统的安全性能和环保要求，以确保其在使用过程中不会对人体和环境造成危害。
其次，电池管理系统的标准制定应当遵循以下原则，科学性原则、先进性原则、可操作性原则、适用性原则和规范性原则。
科学性原则是指电池管理系统的标准应当基于科学的理论和技术，确保其科学性和合理性。
先进性原则是指电池管理系统的标准应当具有前瞻性和创新性，以适应技术的发展和市场的需求。
可操作性原则是指电池管理系统的标准应当具有可操作性和实用性，以便于制造和使用。
适用性原则是指电池管理系统的标准应当具有适用性和灵活性，以适应不同类型和规模的电池管理系统。
规范性原则是指电池管理系统的标准应当具有规范性和约束性，以确保其执行和监督。
最后，电池管理系统的标准制定应当注重国际标准的参考和借鉴，以促进国际标准的统一和协调。
同时，应当注重标准的宣传和推广，以提高电池管理系统标准的认知度和适用性。
此外，应当注重标准的监督和管理，以确保电池管理系统标准的执行和质量。
总之，电池管理系统标准的制定是一个复杂而重要的工作，需要各方共同努力，以确保电池管理系统的安全性、稳定性和长寿命。
《电池管理系统》课件
电池管理系统（BMS）是一种用于监测、控制和保护电池的关键技术。本课 件将介绍BMS的作用、基本构成、功能模块、应用实例以及未来发展趋势。
一、介绍
1 什么是电池管理系统
（BMS）
2 BMS的作用
BMS能提供电池的状态监
3 BMS的应用领域
BMS广泛应用于电动汽车、
BMS是一种用于监测、控
1 智能化
未来BMS将更加智能化，能够自动识别和调 整系统参数。
3 安全
BMS的安全性将得到进一步提升，以保护电 池和设备的安全。
2 绿色化
BMS将更加注重节能和环保，提高电池的能 源效率。
4 高可靠性
BMS将变得更加可靠，能够提供更长的使用 寿命和稳定的性能。
六、总结
BMS的重要性
BMS是电池系统中至关重要 的组成部分，确保电池的安 全和性能。
电池模块
由电池单体组成，负责存块
实时监测电池的电压、 电流、容量等参数， 以了解电池的工作状 态。
温度保护模块
监测电池的温度，当 温度过高时采取措施 以保护电池安全。
电压均衡模块
平衡电池组中各个单 体的电压，确保电池 组的性能和寿命。
充电限制模块
控制充电器的输出功 率，以避免充电过程 中电池过热或过压。
四、BMS的应用实例
电动汽车
BMS在电动汽车中起到监测电池状态、控制充放电 等关键作用。
无人机
BMS确保无人机的电池安全，并监测电池的状态。
储能系统
BMS用于监测和控制储能系统中的电池，以提高能 源利用效率。
通信基站
BMS在通信基站中维护电池的性能，以确保通信设 备的稳定运行。
五、BMS的发展趋势
简述电池管理系统的五大基本功能
电池管理系统是一种用于监控和控制电池的设备，它可以对电池的充放电进行监测和管理，保障电池的安全运行并延长电池的使用寿命。
电池管理系统具有五大基本功能，分别是：一、电池状态监测电池管理系统可以实时监测电池的工作状态，包括电池的电压、温度、电流、容量等参数。
通过监测这些参数，系统可以及时发现电池的异常情况，如过充、过放、过温等，以确保电池的安全运行。
二、电池保护控制电池管理系统可以根据监测到的电池状态进行保护控制，当电池处于过充或过放状态时，系统可以通过控制充电、放电电流及电压来保护电池，避免发生过充或过放而导致电池的损坏。
三、充放电控制电池管理系统可以根据电池的实时状态和外部负载需求，对电池的充放电过程进行控制，以保障电池的安全稳定运行，并满足不同负载对电池充放电过程的要求。
四、SOC和SOH估算电池管理系统可以根据电池的工作状态和历史数据，对电池的剩余电量(SOC)和健康状况(SOH)进行估算。
通过对SOC和SOH的估算，可以帮助用户了解电池的剩余使用时间和使用寿命，及时进行维护和更换电池，以保障设备的正常运行。
五、故障诊断和报警电池管理系统可以对电池的工作状态进行实时监测，并对电池的可能故障进行诊断，当发现电池存在故障时，系统可以及时报警并作出相应的处理措施，以降低电池故障对设备和人员安全带来的风险。
电池管理系统通过对电池的实时监测和控制，能够保障电池的安全运行和延长电池的使用寿命，对于需要长时间依赖电池供电的设备和系统来说，电池管理系统是一种必不可少的设备，具有非常重要的意义。
电池管理系统是一种用于监控和管理电池的设备，其基本功能涵盖了电池状态监测、保护控制、充放电控制、SOC和SOH估算以及故障诊断和报警。
这五大基本功能对于电池的安全运行和延长使用寿命起着至关重要的作用。
六、电池状态监测与评估电池管理系统通过实时监测电池的电压、温度、电流和容量等参数，可以对电池进行状态评估。
电池的状态评估主要是用来了解电池的健康状况和当前工作状态，确保电池在安全的范围内运行。
电池管理系统的组成
电池管理系统的组成1. 什么是电池管理系统?电池管理系统（BMS）是一种电子设备，用于管理、监测和保护电池。
电池是一种存储能量的装置，可以储存电能并在需要时释放。
BMS的任务是通过控制电池的充电和放电来延长电池的寿命，并确保其安全可靠。
2. BMS的作用BMS可以监测电池的电压、电流、温度、容量、状态等参数。
它还可以控制电池的充电和放电过程，以确保电池的最优化使用。
当电池的任何参数超出安全范围时，BMS可以发出警报并采取相应措施，以保证电池的安全可靠使用。
3. BMS的组成BMS由许多组件组成，包括传感器、控制器、通信模块和配电板等。
以下是BMS的主要组件:3.1 传感器传感器用于测量电池的实时电压、电流、温度和其他参数。
这些数据通过传感器传送给控制器，以监测电池的状态和性能。
3.2 控制器控制器是BMS的核心部分，负责监控电池的状态和性能，并控制电池的充电和放电过程。
控制器还可以处理传感器返回的数据，并根据这些数据调整电池的充电和放电模式。
3.3 通信模块通信模块用于将BMS与其他装置或网络连接。
现代BMS通常具有蓝牙、WIFI、以太网等通信方式，以便用户可以通过智能手机、电脑等设备远程监控电池的状态和性能。
3.4 配电板配电板是BMS的电力管理部分，用于控制电池的充电和放电。
配电板包括电池保护器、电源开关、电阻和电容器等。
4. BMS的作用和应用BMS被广泛应用于各种电池应用中，包括电动车、太阳能电池组、家庭能源系统、UPS备用电源、无人机等。
电动汽车和电动自行车是BMS最常见的应用场景。
BMS可确保电池的安全、寿命和效率，提高电动车的可靠性和乘客的安全性。
5. 总结电池管理系统是一种重要的电子装置，用于管理、监测和保护电池。
BMS由许多组件组成，包括传感器、控制器、通信模块和配电板等。
BMS被广泛应用于各种电池应用中，包括电动车、太阳能电池组、家庭能源系统、UPS备用电源、无人机等。
BMS可以确保电池的安全、寿命和效率，提高电动车的可靠性和乘客的安全性。
电池管理系统知识点总结
电池管理系统知识点总结电池管理系统的主要功能包括以下几个方面：1. 电池充放电控制：电池管理系统可以根据电池的状态实时调整充放电电流，以达到最佳的充电效果和充电速度。
2. 电池状态监测：电池管理系统可以实时监测电池的电压、电流、温度和电荷状态等参数，并将监测的数据传输给车辆控制系统进行分析和处理。
3. 电池保护功能：电池管理系统可以对电池进行过充、过放和短路等异常状态的保护，从而保障电池的安全性和稳定性。
4. 电池诊断功能：电池管理系统可以对电池的健康状态进行诊断和评估，及时发现电池的故障并采取相应的措施。
电池管理系统在各种电池应用中都具有重要的作用，特别是在新能源汽车、航空航天和工业设备等领域。
下面我们将对电池管理系统的一些关键技术进行介绍。
一、电池管理芯片电池管理芯片是电池管理系统的核心部件，它主要负责对电池进行实时监测和控制。
电池管理芯片通常包括模拟前端、ADC转换器、微控制器和通讯接口等功能模块。
模拟前端用于对电池的电压、电流和温度等参数进行采样，ADC转换器用于将模拟信号转换为数字信号，微控制器用于对采集的数据进行处理和分析，通讯接口用于与上位机或车辆控制系统进行数据传输。
电池管理芯片的性能对电池管理系统的性能和可靠性具有重要影响。
目前市面上常用的电池管理芯片主要有TI、ADI、Infineon等品牌。
这些芯片具有高精度、低功耗和强抗干扰能力等特点，可以满足各种电池管理系统的需求。
二、气体压力传感器气体压力传感器是电池管理系统中的重要传感器之一，它主要用于监测电池内部的气体压力。
在电池过充或过放时，电池内部会产生气体膨胀或收缩，从而影响电池的安全性和寿命。
气体压力传感器可以实时监测电池内部的气体压力，并将监测的数据传输给电池管理芯片进行处理。
当电池内部的气体压力超过设定的阈值时，电池管理系统会采取相应的措施，如减小充电电流或停止充电，保护电池的安全性。
三、电池热管理系统电池热管理系统是指对电池温度进行控制和调节的系统。
电池管理系统
电池管理系统电池管理系统（BMS）是一个包括硬件和软件的系统，用于管理电池的充电和放电过程，并确保电池的安全和长寿命。
BMS通常应用于电动车辆、储能系统和太阳能电池板等领域。
BMS的组成部分包括传感器、控制器、保护电路和通信模块等。
传感器用于监测电池的电压、电流、温度等参数。
控制器负责控制充电和放电过程，以及进行电池的平衡。
保护电路则用于保护电池免受过充、过放、短路等异常情况的影响。
通信模块则用于将电池状态等信息发送给上位机或用户设备，以供监控和控制。
BMS的主要功能包括以下几个方面：1. 电池状态监测BMS可以实时监测电池的电压、电流、温度等参数，以便进行充放电控制和保护电池。
2. 充电管理BMS可以对电池进行安全、有效的充电控制，以确保充电过程的可控性和安全性。
BMS可以根据电池状态进行智能化的充电控制，适应不同的充电需求。
3. 放电管理BMS可以对电池进行安全、有效的放电控制，以确保放电过程的可控性和安全性。
BMS可以根据电池状态进行智能化的放电控制，适应不同的放电需求。
4. 电池平衡BMS可以对多节电池进行平衡控制，以确保各节电池的状态相同，避免电池因使用不均衡而造成的损坏。
5. 故障诊断和保护BMS可以监测电池的运行状态，及时诊断电池故障并进行保护，避免故障扩大影响。
6. 通信与数据管理BMS可以通过通信模块与上位机或用户设备进行数据交互，及时传递电池的状态信息，方便监测和管理。
在实际应用中，BMS具有以下优点：1. 提高电池使用寿命BMS可以对电池进行充放电管理和平衡控制，避免电池因不合理的充放电而损坏，从而提高电池的使用寿命。
2. 增加电池安全性BMS可以对电池进行监测和保护，避免电池因异常情况而受击坏，提高电池的安全性。
3. 满足多样化的使用需求BMS可以对充电、放电、平衡等过程进行智能化控制，满足不同领域的使用需求，同时具有较高的可靠性和稳定性。
4. 提高管理效率BMS可以通过通信模块与上位机或用户设备进行数据交互，及时传递电池的状态信息，方便监测和管理，从而提高管理效率。
电池管理系统的组成
电池管理系统的组成电池管理系统是现代电子设备中不可或缺的重要组成部分。
它的作用是监控和控制电池的充放电过程，确保电池的正常工作和安全使用。
电池管理系统通常由以下几个组成部分构成。
一、电池管理芯片电池管理芯片是电池管理系统的核心部件，负责监测电池的电压、电流、温度等参数，并根据这些参数进行控制和保护。
电池管理芯片通常具有多个模拟输入通道和数字输出接口，可以与其他系统进行通信，并能够实现电池的充放电控制、温度保护、过压保护、过流保护等功能。
二、电池管理软件电池管理软件是电池管理系统的重要组成部分，通过与电池管理芯片进行通信，实现对电池的监控、控制和管理。
电池管理软件通常具有友好的用户界面，可以显示电池的状态、容量、健康状况等信息，并提供电池的充放电控制、电池状态估计、故障诊断等功能。
三、电池保护电路电池保护电路是电池管理系统的重要组成部分，负责对电池进行保护，防止因过充、过放、过流等原因对电池造成损害。
电池保护电路通常由保护芯片、保险丝、电压比较器、过流保险等组件组成，可以实现对电池的过压保护、过流保护、短路保护等功能。
四、电池均衡系统电池均衡系统是电池管理系统的重要组成部分，用于解决电池组中电池之间容量不一致的问题。
电池均衡系统通常由均衡芯片、均衡电路、均衡开关等组件组成，可以通过调节电池之间的充放电电流，使电池组中各个电池的容量趋于一致。
五、电池状态估计系统电池状态估计系统是电池管理系统的重要组成部分，用于估计电池的容量、健康状况等参数。
电池状态估计系统通常通过对电池的充放电过程进行建模，利用电池的电压、电流等参数进行状态估计，可以实时监测电池的容量衰减、内阻增加等情况。
六、电池充电系统电池充电系统是电池管理系统的重要组成部分，用于对电池进行充电。
电池充电系统通常由充电控制芯片、充电电路、充电指示灯等组件组成，可以根据电池的类型和容量进行充电控制，实现恒流充电、恒压充电等充电方式。
七、电池放电系统电池放电系统是电池管理系统的重要组成部分，用于对电池进行放电。
