高层建筑钢结构(讲稿)8
高层建筑钢结构的特点与技术工艺分析
高层建筑钢结构的特点与技术工艺分析高层建筑钢结构是指在建筑物中采用钢材作为骨架和主要承重结构的建筑形式。
相比传统的钢筋混凝土结构或砖木结构，高层建筑钢结构具有以下几个特点：1. 高强度：钢材具有较高的强度和刚性，可以承受较大的水平和竖向荷载，使得高层建筑可以更高、更轻、更薄、更美观。
2. 抗震性能好：钢结构能够较好地抵抗地震力和风力，具有较好的抗震性能。
3. 施工速度快：钢结构制作工艺更为成熟，可以预制构件，直接现场安装，节省了施工时间，提高了工作效率。
4. 可重复利用：钢材可回收再利用，降低了资源的浪费，有利于环境保护。
高层建筑钢结构的技术工艺主要包括以下几个方面：1. 设计和计算：高层建筑钢结构的设计和计算需要考虑建筑的承重、抗震、抗风、抗火等性能。
设计人员需要根据建筑的功能、使用要求和地理环境等因素进行结构的选择和计算。
2. 制作和加工：钢结构需要经过切割、冲孔、焊接等工艺进行制作和加工。
通常采用现场焊接、电弧焊接或氩弧焊接等技术，保证构件的质量和强度。
3. 预制和运输：钢结构构件可以在工厂预先制作好，然后运输到现场进行安装。
预制可以提高施工效率，确保构件的精度和质量。
4. 安装和连接：高层建筑钢结构的安装需要重型起重机和专业施工团队进行。
钢结构构件之间的连接通常采用螺栓连接、焊接连接或现浇节点等方式。
5. 补强和防腐：钢结构需要经过补强设计和防腐处理。
钢结构的连接节点和关键部位需要加固，增强结构的稳定性和抗震性能。
钢结构表面需要进行防腐处理，防止腐蚀和氧化。
高层建筑钢结构具有高强度、抗震性能好、施工速度快、可重复利用等特点。
其技术工艺包括设计和计算、制作和加工、预制和运输、安装和连接、补强和防腐等方面，需要专业的设计人员和施工团队进行。
高层建筑钢结构的应用有助于推动建筑行业的发展，提高建筑的质量和效益。
新抗规08
8 多层和高层钢结构房屋8.1 一般规定8.1.1 本章适用的钢结构民用房屋的结构类型和最大高度应符合表8.1.1的规定。
平面和竖向均不规则的钢结构，适用的最大高度宜适当降低。
注：1 钢支撑-混凝土框架和钢框架-混凝土筒体结构的抗震设计，应符合本规范附录G 的规定；2 多层钢结构厂房的抗震设计，应符合本规范附录H第H.2节的规定。
2 超过表内高度的房屋，应进行专门研究和论证，采取有效的加强措施；3 表内的筒体不包括混凝土筒。
8.1.2 本章适用的钢结构民用房屋的最大高宽比不宜超过表8.1.2的规定。
8.1.3 钢结构房屋应根据设防分类、烈度和房屋高度采用不同的抗震等级，并应符合相应的计算和构造措施要求。
丙类建筑的抗震等级应按表8.1.3确定。
震等级；2 一般情况，构件的抗震等级应与结构相同；当某个部位各构件的承载力均满足2倍地震作用组合下的内力要求时，7～9度的构件抗震等级应允许按降低一度确定。
8.1.4 钢结构房屋需要设置防震缝时，缝宽应不小于相应钢筋混凝土结构房屋的1.5倍。
8.1.5 一、二级的钢结构房屋，宜设置偏心支撑、带竖缝钢筋混凝土抗震墙板、内藏钢支撑钢筋混凝土墙板、屈曲约束支撑等消能支撑或筒体。
采用框架结构时，甲、乙类建筑和高层的丙类建筑不应采用单跨框架，多层的丙类建筑不宜采用单跨框架。
注：本章“一、二、三、四级”即“抗震等级为一、二、三、．四级”的简称。
8.1.6 采用框架-支撑结构的钢结构房屋应符合下列规定：1 支撑框架在两个方向的布置均宜基本对称，支撑框架之间楼盖的长宽比不宜大于3。
2 三、四级且高度不大于50m的钢结构宜采用中心支撑，也可采用偏心支撑、屈曲约束支撑等消能支撑。
3 中心支撑框架宜采用交叉支撑，也可采用人字支撑或单斜杆支撑，不宜采用K形支撑；支撑的轴线宜交汇于梁柱构件轴线的交点，偏离交点时的偏心距不应超过支撑杆件宽度，并应计入由此产生的附加弯矩。
当中心支撑采用只能受拉的单斜杆体系时，应同时设置不同倾斜方向的两组斜杆，且每组中不同方向单斜杆的截面面积在水平方向的投影面积之差不应大于10%。
钢结构课程设计_讲稿
l
w3
ΔF = F3 − F4
节点板的平面尺寸
节点板的平面尺寸，一般根据杆件截面尺寸和 腹杆端部焊缝长度画出大样图来确定，但考虑 施工误差，宜将此平面尺寸适当放大。
“B”节点设计
①画轴线 → ②构件定位 → ③杆端截断 → ④焊缝计 Q 算 → ⑤描出节点板
hf1
N2
hf3 N1 hf2 N3
① 上弦横向水平支撑 ② 下弦横向水平支撑 ③ 纵向水平支撑 ④ 垂直支撑 ⑤ 系杆 刚性系杆-既能受压又能受拉 柔性系杆-只能受拉，不能受压 布置在少数 柱间或结间
厂房支撑体系及结构分解
屋盖支撑
垂直支撑
上弦横向 水平支撑
上弦横向水平支撑
支撑节点间的距离为 屋架节间距离的2～4 倍
上弦横向水平支撑 檩条兼作支撑横杆
支座斜杆和支座竖杆
l l1
-
l l l
0.8l l 0.9l
l— 构件的几何长度（节点中心间距离）； l1— 桁架弦杆侧向支承点间的距离；
四 杆件设计
单臂式屋架杆件的截面形式
四 杆件设计
填板
四 杆件设计
填板
填板
四 杆件设计
填板
填板宽度：50～80mm 填板长度：T形截面比角钢肢伸出10～20mm； 十字形截面比角钢肢尖缩进行10～ 15mm 填板厚度：与桁架节点板相同 填板间距：压杆ld≤40i1，拉杆ld≤80i1，压杆平 面外计算长度范围内，至少设两个
Top Chord
Zero Member
Bottom Chord
Triangle Truss
Trapezoidal Truss
Parallel Chord Truss
环球钢结构讲演稿

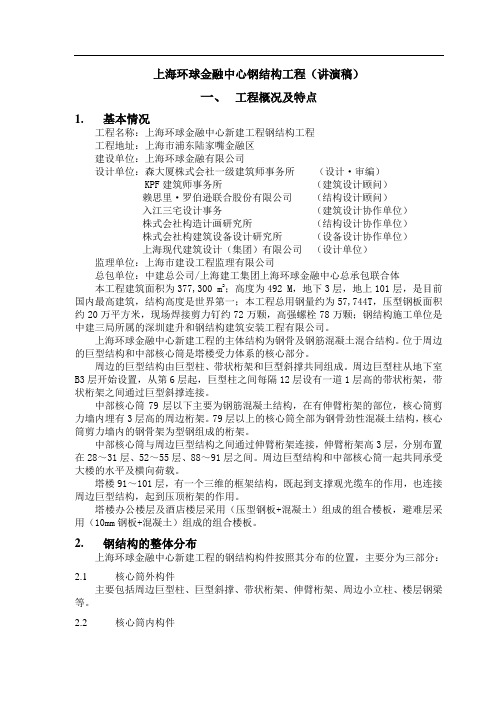

上海环球金融中心钢结构工程（讲演稿）一、工程概况及特点1.基本情况工程名称：上海环球金融中心新建工程钢结构工程工程地址：上海市浦东陆家嘴金融区建设单位：上海环球金融有限公司设计单位：森大厦株式会社一级建筑师事务所（设计·审编）KPF建筑师事务所（建筑设计顾问）赖思里·罗伯逊联合股份有限公司（结构设计顾问）入江三宅设计事务（建筑设计协作单位）株式会社构造计画研究所（结构设计协作单位）株式会社构建筑设备设计研究所（设备设计协作单位）上海现代建筑设计（集团）有限公司（设计单位）监理单位：上海市建设工程监理有限公司总包单位：中建总公司/上海建工集团上海环球金融中心总承包联合体本工程建筑面积为377,300 m2；高度为492 M，地下3层，地上101层，是目前国内最高建筑，结构高度是世界第一；本工程总用钢量约为57,744T，压型钢板面积约20万平方米，现场焊接剪力钉约72万颗，高强螺栓78万颗；钢结构施工单位是中建三局所属的深圳建升和钢结构建筑安装工程有限公司。
上海环球金融中心新建工程的主体结构为钢骨及钢筋混凝土混合结构。
位于周边的巨型结构和中部核心筒是塔楼受力体系的核心部分。
周边的巨型结构由巨型柱、带状桁架和巨型斜撑共同组成。
周边巨型柱从地下室B3层开始设置，从第6层起，巨型柱之间每隔12层设有一道1层高的带状桁架，带状桁架之间通过巨型斜撑连接。
中部核心筒79层以下主要为钢筋混凝土结构，在有伸臂桁架的部位，核心筒剪力墙内埋有3层高的周边桁架。
79层以上的核心筒全部为钢骨劲性混凝土结构，核心筒剪力墙内的钢骨架为型钢组成的桁架。
中部核心筒与周边巨型结构之间通过伸臂桁架连接，伸臂桁架高3层，分别布置在28～31层、52～55层、88～91层之间。
周边巨型结构和中部核心筒一起共同承受大楼的水平及横向荷载。
塔楼91～101层，有一个三维的框架结构，既起到支撑观光缆车的作用，也连接周边巨型结构，起到压顶桁架的作用。
高层建筑钢结构设计
高层建筑钢结构设计关键信息项：1、设计要求与规范2、结构体系选择3、材料选用4、荷载计算5、抗震设计6、防火设计7、施工要求8、质量保证9、设计费用与支付方式10、设计周期11、违约责任12、争议解决方式1、设计要求与规范11 设计应符合国家和地方现行的有关高层建筑钢结构设计的规范、标准和规定，包括但不限于《钢结构设计规范》、《高层建筑混凝土结构技术规程》等。
12 钢结构的设计应满足建筑物的使用功能、安全性、耐久性和稳定性要求。
13 设计应考虑建筑物的风荷载、地震作用、重力荷载等各种荷载的组合，并进行相应的分析和计算。
2、结构体系选择21 根据建筑物的高度、用途、地质条件等因素，选择合适的钢结构体系，如框架结构、框架支撑结构、筒体结构等。
22 对所选结构体系进行详细的力学分析和计算，确保其在各种工况下的安全性和可靠性。
3、材料选用31 钢结构所采用的钢材应符合国家相关标准，具备相应的质量证明文件。
32 根据结构的受力特点和使用环境，合理选择钢材的牌号、规格和性能等级。
33 连接材料如焊条、焊丝、螺栓等也应符合相应的标准和规范要求。
4、荷载计算41 准确计算建筑物所承受的各种荷载，包括恒载、活载、风载、地震作用等。
42 考虑荷载的不利组合，进行结构的内力分析和变形计算。
43 对特殊部位和复杂工况下的荷载进行专项分析和计算。
5、抗震设计51 按照抗震设防烈度和抗震设计规范的要求，进行钢结构的抗震设计。
52 确定结构的抗震等级，采取相应的抗震构造措施，如加强节点连接、设置支撑等。
53 进行结构的抗震分析和验算，确保结构在地震作用下的安全性。
6、防火设计61 根据建筑物的防火等级要求，进行钢结构的防火设计。
62 选择合适的防火材料和防火保护措施，如涂刷防火涂料、外包防火板等。
63 计算防火保护层的厚度，确保钢结构在规定的耐火时间内满足承载能力要求。
7、施工要求71 设计应考虑施工的可行性和便利性，提出合理的施工工艺和施工顺序建议。
高层钢结构结构体系
各层楼盖协调的结果，使框架—支撑体系的侧移曲线，介于单独框架和单独支撑的侧移曲线之间。从而使支撑的顶点侧移和顶点最大层间侧移角得以减小；同时也使得框架下部的最大层间侧移角减小(图21．3．1b)。
在框架—支撑体系中，框架和支撑之间，不仅有连系梁，更重要的是有各楼盖将他们连为一体。因为各层楼盖沿水平方向的刚度很大，框架和支撑不再能自由地单独变形，两者的侧移曲线由各层楼盖将其协调一致，变成一条共同的侧移曲线(图21．3 剪力墙板
2．框架—支撑框架结构体系
框架—支撑框架结构就是在框架的一跨或几跨沿竖向布置支撑而构成，其中支撑桁架部分起着类似于框架—剪力墙结构中剪力墙的作用。在水平作用下，支撑桁架部分中支撑构件只承受拉、压轴向力，这种结构形式无论是从承载力或变形的角度看，都是十分有效的。与纯框架结构相比，这种结构形式大大提高了结构的抗侧力刚度。 支撑在水平荷载作用下所产生的侧移，主要是由其杆件的轴向拉伸或压缩变形引起的。与杆件的剪弯刚度相比较，杆件的轴向变形刚度要大得多。也就是说，支撑的抗侧力刚度相对于框架的抗侧力刚度要大得多。 就钢支撑的布置而言．可分为中心支撑(CBF)和偏心支撑(EBF)两大类。
3 高层建筑钢结构的结构体系 目前，高层建筑钢结构的主要结构体系有钢框架、钢框架—抗剪结构、带水平加强层的钢框架—支撑桁架结构、巨型结构、筒体结构等结构体系，下面就这些结构体系的不同特点来分别讨论。
21．3．1 钢框架结构体系
框架结构体系是指，沿房屋的纵向和横向均采用框架作为承重和抵抗侧向力的主要构件所构成的结构体系。
01
由于框架体系能够提供较大的内部使用空间，因而建筑布置灵活。此外，框架的杆件类型少，构造简单，施工周期短。所以，对层数不太多的高层结构来说，框架体系是一种应用比较广泛的结构体系。
高层建筑结构.ppt
5 6 6.5
5
4
6
5
6
5
3 4 5
钢框架-混凝土剪力
墙
5
有混凝土 钢框架-混凝土核心
5
剪力墙的
筒
钢结构
钢框筒-混凝土核心 筒
6
5
4
4
5
4
4
5
5
4
最大适用高度是经验性的规定，突破高度限制的建 筑已经建成，当积累了更多的经验以后在修订规程时适 用的最大高度也会改变。
高宽比限制值更是一个经验性的规定，符合高宽比 限制值要求的建筑比较容易满足侧移限制，而侧移限制 才是最根本的要求，如果各方面都能满足规范要求，突 破高宽比限制值是可能的。
房屋高度是指室外地面至主要屋面高度，不包括局 部突出屋面的电梯机房、水箱、构架等高度。
房屋宽度是指平面中短方向宽度。
在复杂体型的高层建筑中，可按所考虑方向的最小 投影宽度计算高宽比，但对突出建筑物平面很小的局部 结构（如楼梯间、电梯间等），一般不应包含在计算宽 度内。
对于不宜采用最小投影宽度计算高宽比的情况，应 根据实际情况确定合理的计算方法。对带有裙房的高层 建筑，当裙房的面积和刚度较大时，计算高宽比的房屋 高度和宽度可按裙房以上部分考虑。
倾覆力矩使框筒一边的翼缘框架柱受拉、另一边 翼缘框架柱受压、腹板框架柱则有拉有压，表现出 “筒”空间受力的特点。
如果是完全空间作用，则翼缘框架中所有柱的轴 力应该是相等的，腹板框架柱的轴力成直线分布，但 实际上并非如此，翼缘框架柱的轴力成抛物线型分布， 角柱的轴力大于平均值，远离角柱的柱轴力小于平均 值。
五、 成束筒结构
两个或两个以上的框筒排列在一起成“束”状， 称为成束筒。
高层建筑钢结构的特点与技术工艺分析
高层建筑钢结构的特点与技术工艺分析
高层建筑钢结构具有以下特点：
1. 轻量高强。
与传统混凝土结构相比，钢结构重量轻，强度高，可大幅度降低建筑物自重，提高楼层使用效率。
2. 施工周期短。
钢结构构件都是在工厂里完成预制和加工的，而现场施工只需用螺栓连接构件即可。
因此，钢结构施工速度快，最大化地缩短了进度，节省了工期和费用。
3. 节能环保。
钢结构采用的材料是再生利用的，而且在使用过程中，也可以实现再次利用。
此外，钢结构吸收的能量较少，可避免火灾等意外事故，提高整栋建筑的安全性。
4. 空间利用率高。
钢结构可以采用悬挑、大跨度的设计，进一步提高建筑物的空间利用率。
钢结构技术工艺包括以下几个方面：
1. 设计方案。
首先需要根据建筑物的使用需求，进行设计方案的确定，并提供准确的施工和加工图纸。
2. 材料选择。
在材料的选择上，需要考虑到承重强度、耐久性、防腐性以及抗震性等因素。
3. 制作与加工。
在制作和加工过程中，需要严格按照设计图纸进行，包括材料的加工、焊接、喷漆等工序。
4. 运输与安装。
钢结构构件一般都是在工厂里预制完成，运输过程需要做到精准、稳定，安装时也需要进行严格的工艺控制。
5. 检测与验收。
钢结构建筑在安装完成后需要进行全面的检测，包括尺寸、强度、稳定性等方面，并进行专业验收。
总之，钢结构作为高层建筑的新型建筑结构，在世界各地得到越来越广泛的应用。
通过科学、严谨的工艺控制和技术创新，钢结构建筑将在建筑领域中占据更加重要的地位。
《高层建筑钢结构讲》PPT课件
连接面处理
对连接面进行清理、打磨等处理，确保连接 面平整、无油污和锈蚀等缺陷。
焊接、螺栓连接等关键工艺介绍
要点一
螺栓预紧力控制
要点二
防松措施采取
通过扭矩扳手等工具对螺栓施加预紧力，确保螺栓连接的 紧固性和稳定性。
采取防松垫圈、双螺母等防松措施，防止螺栓在振动或外 力作用下松动。
PART 05
高层建筑钢结构性能评估 与加固措施
通过对高层建筑钢结构进行损伤和缺陷检测，如焊缝质量、钢材锈 蚀等，评估其对结构性能的影响程度。
既有高层建筑钢结构加固原则
安全可靠原则
加固措施应确保结构在加固后的 安全性，提高结构的承载能力和 稳定性，防止发生倒塌等严重事
故。
经济合理原则
加固方案应综合考虑技术可行性 和经济合理性，选择性价比高的 加固措施，避免不必要的浪费。
定义
高层建筑指建筑高度大于27米的 住宅建筑和建筑高度大于24米的 非单层厂房、仓库和其他民用建 筑。
特点
高层建筑具有层数多、高度大、 结构复杂、施工周期长、技术要 求高等特点。
钢结构在高层建筑中应用
应用范围
钢结构在高层建筑中广泛应用于框架 、支撑、楼板、屋盖等结构体系。
优势
钢结构具有自重轻、强度高、延性好 、施工速度快、节能环保等优点，适 用于高层建筑的建设。
《高层建筑钢结构讲 》PPT课件
REPORTING
目录
• 高层建筑钢结构概述 • 钢结构材料与性能 • 高层建筑钢结构设计原理 • 高层建筑钢结构施工技术 • 高层建筑钢结构性能评估与加固措施 • 高层建筑钢结构发展趋势与挑战
PART 01
高层建筑钢结构概述
REPORTING
钢结构的安装拼接及构件制作讲稿ppt
划擦法——将焊条端头轻轻划
过焊件，然后迅速保持一定距离。
严禁在焊缝区以外的母材上打 火引弧。
钢管打坡口 引弧方法
土木工程施工
⑻ 运条方法
焊条运条有三个运条方向，三个方向的动作应密切配 合。
① 沿其中心线向下送进——焊条被电弧熔化变短， 为保持弧长，须使焊条沿其中心线向下送进，以防止断弧；
1.4.1 钢材的除锈
钢材除锈方法有：喷砂、抛丸、酸洗以及钢丝刷人工 除锈、现场砂轮打磨等。抛丸除锈是最理想的除锈方式。
喷 砂 除 锈
抛 丸 机 除 锈
土木工程施工
1.4.2 防腐与涂饰
施涂的方法有刷涂法(油性基料的涂料)和喷涂法(快 干性和挥发性强的涂料)
普通涂料的涂装遍数、涂层厚度应符合设计要求，钢材表面不 应误涂、漏涂，涂层应均匀，无明显皱皮、流坠、针眼、气泡及脱 皮和返锈等。防火涂料的涂层厚度应符合耐火极限的设计要求。
弯曲折边利用折边机进行。
⑷ 制孔
包括铆钉孔、螺栓孔，可钻可冲。 钻孔用钻孔机进行，能用于钢板、型钢 的孔加工；冲孔用冲孔机进行，一般只 能在较薄的钢板、型钢上冲孔，且孔径 一般≮钢材的厚度。施工现场的制孔可 用电钻、风钻等加工。
液压板料折弯机 数控三维钻孔机
土木工程施工
1.4 除锈、防腐与涂饰
钢结构的防腐与涂饰包括普通涂料涂装和防火涂料涂装。涂装前， 钢材表面应除锈。
适用范围
手 工
交流焊机
设备简易,操作灵活,可进行各种位 置的焊接
普通钢结构
焊 直流焊机 焊接电流稳定,适用于各种焊条 要求较高的钢结构
生产效率高,焊接质量好,表面成型 埋弧自动焊 光滑美观,操作容易,焊接时无弧光,
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全栓连接
T型铸钢件 角钢
T型铸钢件和角钢 可以在工厂力先 焊在柱上，以减 少现场工作量， 但运输应注意
B、半刚性连接
介于刚性和铰接之间，有较大的延性和吸能性能
用于低烈度地震区，层数不多的钢框架
C、铰接连接
梁可绕节点转动，节点不能传递弯矩M 连接方法简单，施工方便
当不考虑钢框架抵抗水平力时，可以考虑铰接
高层建筑钢结构（ 高层建筑钢结构（共2 题）
1、911事件对高层建筑钢结构发展的启示
任选一题
2、高层建筑越高越好吗
3、悬挂结构极其应用（举工程实例）
任选一题
4、巨型框架结构及应用（举工程实例）
现代钢结构进展（ 现代钢结构进展（共2 题）
1、大跨度钢结构的历史、应用和未来
任选一题
2、组合结构的历史、应用和未来
③ 柱的变截面连接
a、 尽量不改变截面高度而改变翼缘厚度
b、若改变截面高度，则做法如图
c、变截面位置一般位于接头部位
3、梁梁节点 A、主梁的拼接
拼接位置应在框架节点塑性区以外
B、主次梁的相互连接 为防止受扭，宜采用铰接方法
C、主梁的侧向隅撑
设置方法
为防止主梁塑性区侧向失稳，设置隅撑
第七部分
高层建筑钢结构
节点设计
节点的设计原则 (总) 节点设计时的构造要求 内容 节点分类 各类节点的做法及特点
一、节点的设计原则
非抗震 包括两种情况 抗震
1、不考虑抗震要求时
结构的主要荷载 风荷载 作用时 与地震荷载相比不大
结构一般处于弹性状态
节点设计原则
满足构件内Leabharlann 要求即可2、当考虑抗震要求时
2、柱柱节点
热轧宽翼缘工字型截面 宽翼缘工字型
A、柱截面
矩型管截面
焊接的工字型截面 四块钢板通过焊接而成
B、柱腹板、翼缘之间的焊接构造 柱腹板、
① 焊接的工字型截面
角焊缝，承受腹板、翼缘之间的竖向剪力
② 焊接的矩形管截面 部分熔透的 “ V ” 型 a、当不考虑抗震要求时 转角处焊缝 熔透的“ U ” 型 hf ≥ 1/3 t; hf ≥ 14 mm
结构的主要荷载 地震荷载 作用时 结构可能进入塑性状态
塑性区附近的节点 塑性区内的杆件 特殊的设计要求
节点设计原则 节点极限承载力 满足构件内力要求 特殊设计要求 针对 构件塑性时的局部稳定 梁塑性时的侧向稳定
A、节点极限承载力
Mu ≥ 1.2 Mp Vu ≥ 1.3 (2Mp/l) Mu、Vu — 节点的极限受弯、受剪承载力 Mp — 梁的全塑性弯矩承载力 l — 梁的净跨度
梁柱节点极限承载力
支撑节点极限承载力
Ru ≥ 1.2 An • fy
Ru — 支撑连接的极限承载力 An — 支撑杆净截面面积 fy — 支撑杆材料的屈服强度
B、构件进入塑性状态时， 板件的局部稳定应有保证
框架梁
框架柱
C、受弯构件塑性区应设置侧向支撑点
目的
避免梁发生侧向的弯扭失稳
设置方法
L0 / b0 ≤ ? (根据钢结构规范）
c、柱接头位置一般在梁上1.0-1.3m处，以方便施工
② 考虑抗震要求
a、柱上下两段应设置耳板，方法同上
b、柱接头位于塑性区范围以外 1/10 L 和 2h (取大值） c、对于工字型截面， 翼缘熔透坡口焊，承受弯矩M 腹板高强度螺栓，承受剪力Q 轴力由两者共同承担
d、矩形管截面，采用焊透的坡口焊
b、当考虑抗震要求时 转角处焊缝
部分熔透的 “ V ” 型 熔透的“ U ” 型
hf ≥ 1/2 t
梁柱为刚接时，梁上下两端600范围内要求焊透
hf ≥ 1/2 t
C、柱接头做法
① 不考虑抗震要求
宽翼缘工字型 a、柱上下两段应设置耳板， 厚度大于10mm 矩型管截面 两相对的翼缘上 设于柱翼缘
b、柱接头处采用部分焊透的单边 “ V ” “ J ” 型坡口
3、轻钢住宅在我国的应用和前景
任选一题
4、预应力钢结构极其应用
L0 b0
两相邻支撑点之间的间距 受压翼缘的宽度
二、节点设计的构造要求（总） 节点设计的构造要求（
1、设计时，应使节点构造简单，施工方便，便于就位和调整 2、应防止厚钢板层状撕裂
Z
Y
如图，通过轧制而成的钢板，三个方 向的机械性能均不相同，其中Z向（厚 度方向）最差，特别是塑性和韧性
X
钢板受撕裂情况
吊装单元
世界贸易中心
美国，纽约 411m，地上110层，地 下6层 ，1973年竣工
阿莫科大厦（Amoco Building) 芝加哥标准石油大楼
美国，芝加哥 342m 地上82层，地下5层 1973年
4、柱的工地接头一般设置在主梁顶面1.0 – 1.3 m 高处,以便于安装
5、梁若需要现场接头，其位置应根据内力、运输、支撑综合确定 内力、运输、支撑 内力
一般距离柱轴线约0.5 - 1.5m
6、焊条应与钢材的型号匹配，尽量选择强度低的，使节点有好的延性 7、为了焊透和满焊，应设置引弧板和垫板，且焊件应加工成坡口
8、对于主要承重构件的螺栓连接，应采用高强度螺栓
位移小、强度高、延性好
9、若节点为栓焊混合连接，应先安装螺栓，再施焊
三、高层建筑钢结构节点的类型
A、尽量避免焊缝收缩方向垂直钢板板面方向 构造措施 B、对于容易发生撕裂的部位，应要求严格检查 C、在满足承载力要求的前提下，尽量减少焊缝尺寸
3、在确定框架吊装单元时，应根据构件重量、运输和起吊设备综合确定
柱 梁 二层或三层楼高一根（一、四层也可） 每跨梁一根
三根柱 + 三根梁 密柱深梁的框筒 三根柱 + 二根梁 树状柱
梁 —— 柱 柱 —— 柱 梁 —— 梁 柱 —— 基础 支撑 — 梁柱 钢梁 — 钢砼剪力墙
梁柱节点 柱柱节点 梁梁节点 柱脚节点 支撑节点 墙梁节点
1、梁柱节点
刚性连接 半刚性连接 梁柱之间的转动刚度 铰接
全焊连接 A、刚性连接 栓焊连接 全栓连接
工厂中采用，现场不宜采用 适合现场安装 现场采用，材料耗费多
距离柱轴线1/8—1/10梁跨处设置 设置在梁的下翼缘
4、墙梁节点 A、钢梁与砼墙的连接
采用铰接，承受拉力和剪力
B、钢梁与砼梁的连接
现代钢结构进展
1、大跨度钢结构 2、组合结构 3、钢结构住宅在我国的应用和前景 4、我国钢结构建筑的历史和未来
课程论文
基本要求
1、A4纸打印 2、每篇不少于己于6000字 3、摘要、关键词 4、列出参考文献
