过流保护电路
过流保护电路及原理
过流保护电路及原理过流保护电路是一种常见的电子保护装置，它能够有效地防止电路过载和短路引起的损坏，保护电子设备的安全运行。
本文将从过流保护电路的原理、工作方式以及应用领域等方面进行介绍。
一、过流保护电路的原理过流保护电路主要基于电流检测原理，通过实时监测电路中的电流变化情况，一旦电流超过设定的阈值，保护电路将迅速切断电源，以防止电路过载和短路。
过流保护电路通常由电流传感器、比较器、触发器和继电器等组成。
电流传感器用于感知电路中的电流变化，将电流信号转化为电压信号。
比较器用于将电流信号与设定的阈值进行比较，一旦电流超过阈值，比较器将发出触发信号。
触发器接收到触发信号后，控制继电器的开关状态，切断电源，从而实现过流保护的功能。
二、过流保护电路的工作方式过流保护电路可以分为两种工作方式：瞬时过流保护和持续过流保护。
1. 瞬时过流保护：瞬时过流保护是指过流保护电路对电路中的瞬时过载电流进行保护。
当电路中的电流瞬时增加到超过设定的阈值时，保护电路将迅速切断电源，以保护电子设备的安全运行。
2. 持续过流保护：持续过流保护是指过流保护电路对电路中的持续过载电流进行保护。
当电路中的电流持续超过设定的阈值一定的时间后，保护电路将切断电源，以避免电子设备受到长时间的过流损害。
三、过流保护电路的应用领域过流保护电路广泛应用于各种电子设备和电路中，如电源电路、电机驱动电路、充电器、电子变压器等。
1. 电源电路：过流保护电路能够有效地保护电源电路免受负载短路或过载的损害，保证电源稳定输出，提高电源的可靠性和安全性。
2. 电机驱动电路：过流保护电路可以防止电机由于负载过大或堵塞等原因引起的过流现象，保护电机不受损坏，并延长电机的使用寿命。
3. 充电器：过流保护电路能够保护充电器免受负载短路或过载的损害，防止充电器过热、短路或电池过充，提高充电器的安全性。
4. 电子变压器：过流保护电路可以防止电子变压器由于负载过大或短路等原因引起的过流现象，保护变压器不受损坏，提高变压器的可靠性和安全性。
过流保护电路原理
过流保护电路原理过流保护电路图过流保护电路原理本电路适用于直流供电过流保护，如各种电池供电的场合。
如果负载电流超过预设值，该电子保险将断开直流负载。
重置电路时，只需把电源关掉，然后再接通。
该电路有两个联接点（A、B标记），可以连接在负载的任意一边。
负载电流流过三极管T4、电阻R10和R11。
A、B端的电压与负载电流成正比，大多数的电压分配在电阻上。
当电源刚刚接通时，全部电源电压加在保险上。
三极管T2由R4的电流导通，其集电极的电流值由下式确定：VD4＝VR7＋0.6。
因为D4上的电压（VD4）和R7上的电压（VR7）是恒定的，所以T2的集电极电流也是恒定。
该三极管提供稳定的基极电流给T3，因而使其导通，接着又提供稳定的基极电流给T4。
保险导电，负载有电流流过。
当电源刚接通时，电容器C1提供一段延时，从而避免T1导电和保持T2断开。
保险上的电压（VAB）通常小于2V，具体值取决于负载电流。
当负载电流增大时，该电压升高，并且在二极管D4导通时，达到分流部分T2的基极电流，T2的集电极电流因而受到限制。
由此，保险上的电压进一步增大，直到大约4.5V，齐纳二极管D1击穿，使T1导通，T2便截止，这使得T3和T4也截止，此时保险上的电压增大，并且产生正反馈，使这些三极管保持截止状态。
C1的作用是给出一段短时延迟，以便保险可以控制短时过载，如象白炽灯的开关电流，或直流电机的启动电流。
因此，改变C1的值可以改变延迟时间的长短。
该电路的电压范围是10～36V的直流电，延迟时间大约0.1秒。
对于电路中给出的元件值，负载电流限制为1A。
通过改变元件值，负载电流可以达到10mA～40A。
选择合适额定值的元件，电路的工作电压可以达到6～500V。
通过利用一个整流电桥（如下面的电源电路），该保险也可以用于交流电路。
电容器C2提供保险端的瞬时电压保护。
二极管D2避免当保险上的电压很低时，C1经过负载放电。
过流保护电路图带自锁的过流保护电路1.第一个部分是电阻取样...负载和R1串联...大家都知道.串联的电流相等...R2上的电压随着负载的电流变化而变化...电流大,R2两端电压也高...R3 D1组成运放保护电路...防止过高的电压进入运放导致运放损坏...C1是防止干扰用的...2.第二部分是一个大家相当熟悉的同相放大器...由于前级的电阻取样的信号很小...所以得要用放大电路放大.才能用...放大倍数由VR1 R4决定...3.第三部分是一个比较器电路...放大器把取样的信号放大...然后经过这级比较...从而去控制后级的动作...是否切断电源或别的操作...比较器是开路输出.所以要加上上位电阻...不然无法输出高电平...4.第四部分是一个驱动继电器的电路...这个电路和一般所不同的是...这个是一个自锁电路... 一段保护信号过来后...这个电路就会一直工作...直到断掉电源再开机...这个自锁电路结构和单向可控硅差不多.过流保护电路过流保护用PTC热敏电阻通过其阻值突变限制整个线路中的消耗来减少残余电流值。
三相驱动过流过压保护电路设计
三相驱动过流过压保护电路设计下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!文章标题：三相驱动过流过压保护电路设计导言：在电力系统中，过流和过压是常见的问题，如果不及时处理会对电路造成严重损害。
过流保护电路的工作原理
过流保护电路的工作原理全文共四篇示例，供读者参考第一篇示例：过流保护电路是一种能够在电路中自动检测并断开电路的保护装置，以防止电路因过流而被烧坏或引发其他安全隐患。
它在电子设备中起着非常重要的作用，可以保护设备和人员的安全，是一种必不可少的电路保护装置。
过流保护电路的工作原理主要是通过对电路中的电流进行监测和控制，一旦电路中的电流超过设定的阈值，保护电路将立即对电路进行断开，以保护电路中的元件和设备不被过载电流损坏。
下面将详细介绍过流保护电路的工作原理。
过流保护电路中通常会有一个电流传感器，这个传感器可以感知电路中的电流大小。
一旦电路中的电流超过设定的阈值，传感器就会将信号传递给控制单元。
控制单元根据接收到的信号决定是否对电路进行断开。
过流保护电路中通常使用继电器或者晶体管来实现对电路的断开。
一旦控制单元决定断开电路，继电器或者晶体管就会被触发，将电路中的开关打开，从而切断电流的通路，保护电路中的元件和设备不受过载电流损害。
过流保护电路还可以通过设置可调的过流阈值来适应不同电路的需求。
用户可以根据电路的负载情况和电源的输出能力调整过流阈值，以达到更好的保护效果。
过流保护电路还可以结合其他保护功能，如过压保护、欠压保护等，以提高电路的安全性和稳定性。
这样可以有效避免因电流过载而引发的电路故障，保护设备和人员的安全。
第二篇示例：过流保护电路是一种用于保护电路免受过电流伤害的重要装置。
在电路中，如果电流超过了设计范围，会导致电路元件受损甚至引发火灾等危险。
过流保护电路的作用非常重要，可以有效地保护电路不受损坏，并确保其正常运行。
过流保护电路的工作原理主要包括两种类型：基于热效应的保护和基于电磁效应的保护。
基于热效应的保护是指根据电路中电阻器或继电器的发热特性进行保护。
当电流超过设计范围时，电阻器或继电器会发热，导致元件失效或动作，从而切断电路，实现过流保护的作用。
而基于电磁效应的保护则是通过在电路中引入磁性开关或感应线圈等元件，当电流超过设定值时，磁性开关或感应线圈会产生磁场变化，从而推动触发器实现过流保护。
开关电源过流保护电路原理
开关电源过流保护电路原理在电子设备中，开关电源是一个常见的电源供应形式。
然而，由于各种原因可能导致电路中的电流超过设计值，这就需要过流保护电路的应用。
过流保护电路旨在检测电路中的电流超过额定值时，立即切断电源以防止电路元件损坏。
过流保护原理过流保护电路通常由电流传感器、比较器、触发器和开关元件等部分组成。
当电路中的电流超过设定的阈值时，电流传感器会检测到这一超额电流，并将信号传递给比较器。
比较器用于比较电流传感器输出的信号与预设阈值，并在检测到超额电流时触发触发器。
触发器受到比较器的信号后，将立即切断开关元件，使电路中的电流降至安全范围内。
在某些设计中，过流保护电路还可以配备延时器，以确保在电流波动较大但仍在可接受范围内时不误触发保护电路。
过流保护电路的应用过流保护电路广泛应用于各种电子设备中，特别是对于需求高稳定性和可靠性的设备更是必不可少。
例如，计算机电源、家用电器、通信设备等都需要过流保护电路来确保设备在异常电流情况下得以安全运行。
对于开关电源而言，过流保护电路更是必备的一部分。
由于开关电源通常工作在较高频率下，一旦发生过流现象，元件可能会迅速损坏，进而导致整个电源系统崩溃。
因此，过流保护电路的可靠性和高效性对于开关电源的稳定性起着至关重要的作用。
总结过流保护电路是一种关键的电路保护部件，能够有效地保护电子设备免受因过大电流而产生的损坏。
通过适当设计和应用过流保护电路，不仅能提升电子设备的安全性和稳定性，也能延长设备的使用寿命。
在电子设备设计和制造过程中，考虑到过流保护电路的合理性和可靠性将对产品质量和用户体验产生积极的影响。
1。

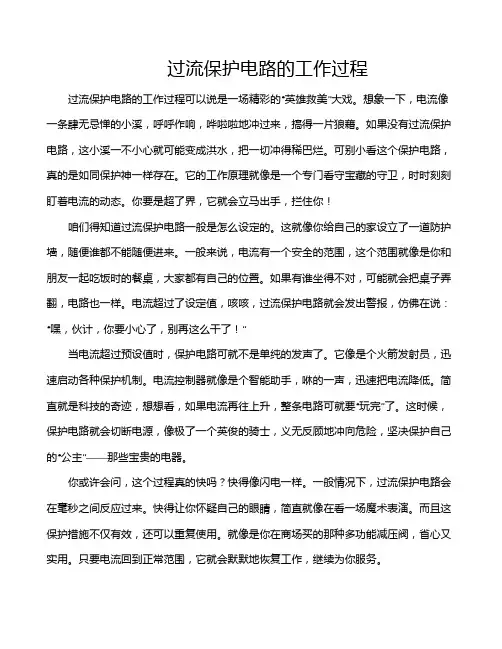

过流保护电路的工作过程
过流保护电路的工作过程过流保护电路的工作过程可以说是一场精彩的“英雄救美”大戏。
想象一下，电流像一条肆无忌惮的小溪，呼呼作响，哗啦啦地冲过来，搞得一片狼藉。
如果没有过流保护电路，这小溪一不小心就可能变成洪水，把一切冲得稀巴烂。
可别小看这个保护电路，真的是如同保护神一样存在。
它的工作原理就像是一个专门看守宝藏的守卫，时时刻刻盯着电流的动态。
你要是超了界，它就会立马出手，拦住你！咱们得知道过流保护电路一般是怎么设定的。
这就像你给自己的家设立了一道防护墙，随便谁都不能随便进来。
一般来说，电流有一个安全的范围，这个范围就像是你和朋友一起吃饭时的餐桌，大家都有自己的位置。
如果有谁坐得不对，可能就会把桌子弄翻，电路也一样。
电流超过了设定值，咳咳，过流保护电路就会发出警报，仿佛在说：“嘿，伙计，你要小心了，别再这么干了！”当电流超过预设值时，保护电路可就不是单纯的发声了。
它像是个火箭发射员，迅速启动各种保护机制。
电流控制器就像是个智能助手，咻的一声，迅速把电流降低。
简直就是科技的奇迹，想想看，如果电流再往上升，整条电路可就要“玩完”了。
这时候，保护电路就会切断电源，像极了一个英俊的骑士，义无反顾地冲向危险，坚决保护自己的“公主”——那些宝贵的电器。
你或许会问，这个过程真的快吗？快得像闪电一样。
一般情况下，过流保护电路会在毫秒之间反应过来。
快得让你怀疑自己的眼睛，简直就像在看一场魔术表演。
而且这保护措施不仅有效，还可以重复使用。
就像是你在商场买的那种多功能减压阀，省心又实用。
只要电流回到正常范围，它就会默默地恢复工作，继续为你服务。
在日常生活中，过流保护电路无处不在。
比如说你家里的冰箱、洗衣机，甚至是手机充电器，都有这个“看门狗”在保护着。
如果没有过流保护，这些家伙可就会变成“定时炸弹”，谁也不敢保证它们何时会爆炸。
想象一下，如果冰箱因为过流而烧坏，那可真是得不偿失，食物损失不说，自己还得花大价钱修理。
这样看来，过流保护电路简直就是家居生活的小天使，时刻为我们保驾护航。
过流保护电路设计
过流保护电路如上图所示;此电路是过流保护电路,其中100kΩ电阻用来限流,通过比较器LM311对电流互感器采样转化的电压进行比较,LM311的3脚接一10k Ω电位器来调比较基准电压,输出后接一100Ω的电阻限流它与后面的220μF的电容形成保护时间控制;当电流过流时比较器输出是高电平产生保护,使SPWM不输出,控制场效应管关闭,等故障消除,比较器输出低电平,逆变器又自动恢复工作;1.第一个部分是电阻取样...负载和R1串联...大家都知道.串联的电流相等...R2上的电压随着负载的电流变化而变化...电流大,R2两端电压也高...R3 D1组成运放保护电路...防止过高的电压进入运放导致运放损坏...C1是防止干扰用的...2.第二部分是一个大家相当熟悉的同相放大器...由于前级的电阻取样的信号很小...所以得要用放大电路放大.才能用...放大倍数由VR1 R4决定...3.第三部分是一个比较器电路...放大器把取样的信号放大...然后经过这级比较...从而去控制后级的动作...是否切断电源或别的操作...比较器是开路输出.所以要加上上位电阻...不然无法输出高电平...4.第四部分是一个驱动继电器的电路...这个电路和一般所不同的是...这个是一个自锁电路... 一段保护信号过来后...这个电路就会一直工作...直到断掉电源再开机...这个自锁电路结构和单向可控硅差不多.1 采用电流传感器进行电流检测过流检测传感器的工作原理如图1所示;通过变流器所获得的变流器次级电流经I／V转换成电压,该电压直流化后,由电压比较器与设定值相比较,若直流电压大于设定值,则发出辨别信号;但是这种检测传感器一般多用于监视感应电源的负载电流,为此需采取如下措施;由于感应电源启动时,启动电流为额定值的数倍,与启动结束时的电流相比大得多,所以在单纯监视电流电瓶的情况下,感应电源启动时应得到必要的输出信号,必须用定时器设定禁止时间,使感应电源启动结束前不输出不必要的信号,定时结束后,转入预定的监视状态;2 启动浪涌电流限制电路开关电源在加电时,会产生较高的浪涌电流,因此必须在电源的输入端安装防止浪涌电流的软启动装置,才能有效地将浪涌电流减小到允许的范围内;浪涌电流主要是由滤波电容充电引起,在开关管开始导通的瞬间,电容对交流呈现出较低的阻抗;如果不采取任何保护措施,浪涌电流可接近数百A; 开关电源的输入一般采用电容整流滤波电路如图2所示,滤波电容C可选用低频或高频电容器,若用低频电容器则需并联同容量高频电容器来承担充放电电流; 图中在整流和滤波之间串入的限流电阻Rsc是为了防止浪涌电流的冲击;合闸时Rsc 限制了电容C的充电电流,经过一段时间,C上的电压达到预置值或电容 C1上电压达到继电器T动作电压时,Rsc被短路完成了启动;同时还可以采用可控硅等电路来短接Rsc;当合闸时,由于可控硅截止,通过Rsc对电容C进行充电,经一段时间后,触发可控硅导通,从而短接了限流电阻Rsc;3 采用基极驱动电路的限流电路在一般情况下,利用基极驱动电路将电源的控制电路和开关晶体管隔离开;控制电路与输出电路共地,限流电路可以直接与输出电路连接,工作原理如图3所示,当输出过载或者短路时,V1导通,R3两端电压增大,并与比较器反相端的基准电压比较;控制PWM信号通断;4 通过检测IGBT的Vce 当电源输出过载或者短路时,IGBT的Vce值则变大,根据此原理可以对电路采取保护措施;对此通常使用专用的驱动器EXB841,其内部电路能够很好地完成降栅以及软关断,并具有内部延迟功能,可以消除干扰产生的误动作;其工作原理如图4所示,含有IGBT过流信息的Vce不直接发送到EXB841 的集电极电压监视脚6,而是经快速恢复二极管VD1,通过比较器IC1输出接到EXB841的脚6,从而消除正向压降随电流不同而异的情况,采用阈值比较器,提高电流检测的准确性;假如发生了过流,驱动器：EXB841的低速切断电路会缓慢关断IGBT,从而避免集电极电流尖峰脉冲损坏IGBT器件;为避免在使用中因非正常原因造成输出短路或过载,致使调整管流过很大的电流,使之损坏;故需有快速保护措施; 过流保护电路有限流型和截流型两种;限流型：当调整管的电流超过额定值时,对调整管的基极电流进行分流,使发射极电流不至于过大;图4-2为其简要电路图;图中R为一小电阻,用于检测负载电流;当IL不超过额定值时,T1、截止；当IL超过额定值时,T'1导通,其集电极从T1的基极分流;从而实现对T1管的保护截流型:过流时使调整管截止或接近截止;应用于大功率电源电路中;图4-3为其电路图;输出电流在额定值内时：三极管T2截止,这时,电压负反馈保证电路正常工作;输出电流超出额定值时：UB电压上升,三极管T2导通,使UO迅速下降,由于R1、R2>>RO,故UB的下降速度慢于UO,使UO迅速下降到0,实现了截流作用;过电流保护有多种形式,如图1所示,可分为额定电流下垂型,即フ字型；恒流型；恒功率型,多数为电流下垂型;过电流的设定值通常为额定电流的110％～130％;一般为自动恢复型; 图1①②③中表示电流下垂型,表示恒流型,表示恒功率型;用于变压器初级直接驱动电路中的限流电路在变压器初级直接驱动的电路如单端正激式变换器或反激式变换器的设计中,实现限流是比较容易的;图2是在这样的电路中实现限流的两种方法; 图2电路可用于单端正激式变换器和反激式变换器;图2a与图2b中在MOSFET 的源极均串入一个限流电阻Rsc,在图2a中,Rsc提供一个电压降驱动晶体管S2导通,在图2b中跨接在Rsc上的限流电压比较器,当产生过流时,可以把驱动电流脉冲短路,起到保护作用; 图2a与图2b相比,图2b 保护电路反应速度更快及准确;首先,它把比较放大器的限流驱动的门槛电压预置在一个比晶体管的门槛电压Vbe更精确的范围内；第二,它把所预置的门槛电压取得足够小,其典型值只有100mV～200mV,因此,可以把限流取样电阻Rsc的值取得较小,这样就减小了功耗,提高了电源的效率;图2在单端正激式或反激式变换器电路中的限流电路当AC输入电压在90～264V范围内变化,且输出同等功率时,则变压器初级的尖峰电流相差很大,导致高、低端过流保护点严重漂移,不利于过流点的一致性;在电路中增加一个取自＋VH 的上拉电阻R1,其目的是使S2的基极或限流比较器的同相端有一个预值,以达到高低端的过流保护点尽量一致;用于基极驱动电路的限流电路在一般情况下,都是利用基极驱动电路把电源的控制电路和开关晶体管隔离开来;变换器的输出部分和控制电路共地;限流电路可以直接和输出电路相接,其电路如图3所示;在图3中,控制电路与输出电路共地;工作原理如下：电路正常工作时,负载电流IL流过电阻Rsc产生的压降不足以使S1导通,由于S1在截止时IC1=0,电容器C1处于未充电状态,因此晶体管S2也截止;如果负载侧电流增加,使IL达到一个设定的值,使得ILRsc=Vbe1＋Ib1R1,则S1导通,使电容器C1充电,其充电时间常数τ=R2C1,C1上充满电荷后的电压是VC1=Ib2R4＋Vbe2;在电路检测到有过流发生时,为使电容器C1能够快速放电,应当选择R4;无功率损耗的限流电路上述两种过流保护比较有效,但是Rsc的存在降低了电源的效率,尤其是在大电流输出的情况下,Rsc上的功耗就会明显增加;图4电路利用电流互感器作为检测元件,就为电源效率的提高创造了一定的条件; 图4电路工作原理如下：利用电流互感器T2监视负载电流IL,IL在通过互感器初级时,把电流的变化耦合到次级,在电阻R1上产生压降;二极管D3对脉冲电流进行整流,经整流后由电阻R2和电容C1进行平滑滤波;当发生过载现象时,电容器C1两端电压迅速增加,使齐纳管D4导通,驱动晶体管S1导通,S1集电极的信号可以用来作为电源变换器调节电路的驱动信号;电流互感器可以用铁氧体磁芯或MPP环型磁芯来绕制,但要经过反复实验,以确保磁芯不饱和;理想的电流互感器应该达到匝数比是电流比;通常互感器的Np=1,Ns=NpIpR1/Vs＋VD3;具体绕制数据最后还要经过实验调整,使其性能达到最佳状态;1.4用555做限流电路图6为用555做限流保护的电路,其工作原理如下：UC384X与S1及T1组成一个基本的PWM变换器电路;UC384X系列控制IC有两个闭环控制回路,一个是输出电压Vo反馈至误差放大器,用于同基准电压Vref比较之后产生误差电压为了防止误差放大器的自激现象产生,直接把脚2对地短接；另一个是变压器初级电感中的电流在T2次级检测到的电流值在R8及C7上的电压,与误差电压进行比较后产生调制脉冲的脉冲信号;当然,这些均在时钟所设定的固定频率下工作;UC384X具有良好的线性调整率,能达到％/V；可明显地改善负载调整率；使误差放大器的外电路补偿网络得到简化,稳定度提高并改善了频响,具有更大的增益带宽乘积;UC384X有两种关闭技术；一是将脚3电压升高超过1V,引起过流保护开关关闭电路输出；二是将脚1电压降到1V 以下,使PWM比较器输出高电平,PWM锁存器复位,关闭输出,直到下一个时钟脉冲的到来,将PWM锁存器置位,电路才能重新启动;电流互感器T2监视着T1的尖峰电流值,当发生过载时,T1的尖峰电流迅速上升,使T2的次级电流上升,经D1整流,R9及C7平滑滤波,送到IC1的脚3,使IC1的脚1电平下降注意：接IC1脚1的R3,C4必须接成开环模式,如接成闭环模式则过流时555的脚7放电端无法放电;IC1的脚1与IC2的脚6相连接,使IC2的比较器1同相输入端的电压降低,触发器Q输出高电平,V1导通,IC2的脚7放电,使IC1的脚1电平被拉低于1V,则IC1输出关闭,S1因无栅极驱动信号而关闭,使电路得到保护;若过流不消除,则重复上述过程,IC1重新进入启动、关闭、再启动、再关闭的循环状态,即“打嗝＂现象;而且,过负载期间,重复进行着启振与停振,但停振时间长,启振时间短,因此电源不会过热,这种过负载保护称为周期保护方式当输入端输入电压变化范围较大时,仍可使高、低端的过流保护点基本相同;其振荡周期由555单稳多谐振荡器的RC时间常数τ决定,本例中τ=R1C1,直到过载现象消失,电路才可恢复正常工作;电流互感器T2的选择同的互感器计算方法;图6电路,可以用在单端反激式或单端正激式变换器中,也可用在半桥式、全桥式或推挽式电路中,只要IC1有反馈控制端及基准电压端即可,当发生过流现象时,用555电路的单稳态特性使电路工作在“打嗝＂状态下;1.5几种过流保护方式的比较作者经过长期的研发与生产,比较了开关电源中所使用的各种过流保护方法,可以说,几乎没有一种过流保护方式是万能的,只有用555的保护方式性能价格比是较好的;一般来说,选择何种过流保护方式,都要结合具体的电路变换模式而做出相应的选择;只有经过认真的分析,大量的实验才能找到最适合的过流保护方式;保护方式设计的合理、有效,意味着产品的可靠性才可能更高;。
过流保护电路
带自锁的过流保护电路1.第一个部分是电阻取样...负载和R1串联...大家都知道.串联的电流相等...R2上的电压随着负载的电流变化而变化...电流大,R2两端电压也高...R3 D1组成运放保护电路...防止过高的电压进入运放导致运放损坏...C1是防止干扰用的2.第二部分是一个大家相当熟悉的同相放大器...由于前级的电阻取样的信号很小...所以得要用放大电路放大.才能用...放大倍数由VR1 R4决定...3.第三部分是一个比较器电路...放大器把取样的信号放大...然后经过这级比较...从而去控制后级的动作...是否切断电源或别的操作...比较器是开路输出.所以要加上上位电阻...不然无法输出高电平...4.第四部分是一个驱动继电器的电路...这个电路和一般所不同的是...这个是一个自锁电路... 一段保护信号过来后...这个电路就会一直工作...直到断掉电源再开机...这个自锁电路结构和单向可控硅差不多.过流保护电路过流保护用PTC热敏电阻通过其阻值突变限制整个线路中的消耗来减少残余电流值。
可取代传统的保险丝，广泛用于马达、变压器、开关电源、电子线路等的过流过热保护，传统的保险丝在线路熔断后无法自行恢复，而过流保护用PTC热敏电阻在故障撤除后即可恢复到预保护状态，当再次出现故障时又可以实现其过流过热保护功能。
带过流保护加开关机控制的线性电源...这个电源电路可以分为二个部分来分析...左边的部分是过流检测...右边的是控制和输出...1.我们先来看看这个左边的过流保护...H EHE...1.过流检测电路...左边的过流保护电路简化下就是这样子了...检测原理是...当Q1的E B二端电压为0.7V左右的时候.Q1导通...C端输出电压...这样完成过流检测的原理...检测电流的大小取决于R1 R2的值...不知道设计者在这里为什么这样设计...我不知道这二个二极管参数...应该不是普通的二极管,因为普通的二极管压降太大.一个约0.7V.二个串联起来就1.4了...接成这样就没有太大的实际意义了...因为三极管E B二端电压超过0.7V就导通了...导通后电路就会切断后级的输出...这样起到保护作用...通过仿真.感觉到如果是二个普通二极管.这样串联起来没什么意义...如果有上面这二个二极管资料的朋友,请提供上来...H EHE...一起讨论下... 过流保护电路就这么简单.HE HE...2.控制输出电路...控制输出电路在这里.我们也简化下...其实就是由普通的三极管组成的开关电路...下面是简化后的图...在这里我把场效应管换了下...方便仿真...其实原理是一样的.HE HE...电路要有电压输出.必须得三个三极管全导通...Q1 的导通取决于Q2 Q3的导通...Q2的导通取决于3.3V电压...Q3的导通在这里面则是由C1来提供的...电路的原理是这样...上电...Q2导通...Q3由开关机信号...经C1后再导通...Q2 Q3全导通后.Q1才能导通...Q1导通后...Q3的B极电压则由R3提供...达到稳定的状态...在这里的C1非常关键...因为C1是启动电容...如果没有C1 Q3无法导通...无法导通则整个电路都没办法工作...不过这样的方式不是很稳定...设计不合理的情况下.使电源难以启动...。
