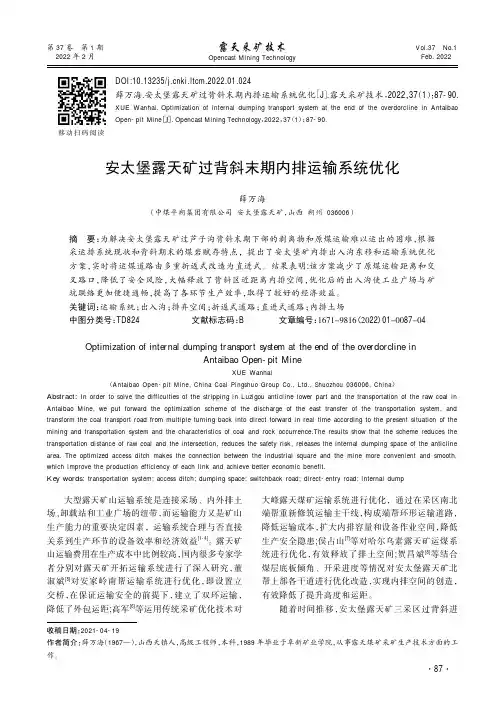

安太堡露天矿过背斜末期内排运输系统优化
收稿日期：2021-04-19作者简介：薛万海（1967—），山西天镇人，高级工程师，本科，1989年毕业于阜新矿业学院，从事露天煤矿采矿生产技术方面的工作。
大型露天矿山运输系统是连接采场、内外排土场、卸载站和工业广场的纽带，而运输能力又是矿山生产能力的重要决定因素，运输系统合理与否直接关系到生产环节的设备效率和经济效益[1-4]。
露天矿山运输费用在生产成本中比例较高，国内很多专家学者分别对露天矿开拓运输系统进行了深入研究，董淑斌[5]对安家岭南帮运输系统进行优化，即设置立交桥，在保证运输安全的前提下，建立了双环运输，降低了外包运距;高军[6]等运用传统采矿优化技术对大峰露天煤矿运输系统进行优化，通过在采区南北端帮重新修筑运输主干线，构成端帮环形运输道路，降低运输成本，扩大内排容量和设备作业空间，降低生产安全隐患;侯占山[7]等对哈尔乌素露天矿运煤系统进行优化，有效释放了排土空间;贺昌斌[8]等结合煤层底板倾角、开采进度等情况对安太堡露天矿北帮上部各干道进行优化改造，实现内排空间的创造，有效降低了提升高度和运距。
随着时间推移，安太堡露天矿三采区过背斜进安太堡露天矿过背斜末期内排运输系统优化薛万海（中煤平朔集团有限公司安太堡露天矿，山西朔州036006）摘要：为解决安太堡露天矿过芦子沟背斜末期下部的剥离物和原煤运输难以运出的困难，根据采运排系统现状和背斜期末的煤岩赋存特点，提出了安太堡矿内排出入沟东移和运输系统优化方案，实时将运煤道路由多重折返式改造为直进式。
结果表明:该方案减少了原煤运输距离和交叉路口，降低了安全风险，大幅释放了背斜区近距离内排空间，优化后的出入沟使工业广场与矿坑联络更加便捷通畅，提高了各环节生产效率，取得了较好的经济效益。
关键词：运输系统；出入沟；排弃空间；折返式道路；直进式道路；内排土场中图分类号：TD824文献标志码：B文章编号：1671-9816（2022）01-0087-04Optimization of internal dumping transport system at the end of the overdorcline inAntaibao Open-pit MineXUE Wanhai（Antaibao Open-pit Mine,China Coal Pingshuo Group Co.,Ltd.,Shuozhou 036006,China ）Abstract:In order to solve the difficulties of the stripping in Luzigou anticline lower part and the transportation of the raw coal in Antaibao Mine,we put forward the optimization scheme of the discharge of the east transfer of the transportation system,and transform the coal transport road from multiple turning back into direct forward in real time according to the present situation of themining and transportation system and the characteristics of coal and rock occurrence.The results show that the scheme reduces the transportation distance of raw coal and the intersection,reduces the safety risk,releases the internal dumping space of the anticline area.The optimized access ditch makes the connection between the industrial square and the mine more convenient and smooth,which improve the production efficiency of each link and achieve better economic benefit.Key words:transportation system;access ditch;dumping space;switchback road;direct-entry road;internal dumpDOI:10.13235/ki.ltcm.2022.01.024薛万海.安太堡露天矿过背斜末期内排运输系统优化［J ］.露天采矿技术，2022，37（1）：87-90.XUE Wanhai.Optimization of internal dumping transport system at the end of the overdorcline in AntaibaoOpen-pit Mine ［J ］.Opencast Mining Technology ，2022，37（1）：87-90.移动扫码阅读87··入了末期，按照最新开采规划，又同时处于向北转向过渡期，运输系统非常复杂。
露天矿挖机卡车智能化调试系统(2)(1)
露天矿智能化调度系统目录一、系统概况 (3)二、系统组成 (4)三、系统功能 (5)3.1优化调度 (5)3.2设备管理 (7)3.3自动计量 (7)3.4地图监控 (7)3.5地图编辑 (8)3.6生产数据统计 (9)3.7预警系统 (10)3.8 水位监控 (10)3.9 车辆防碰撞预警 (11)四、系统管理模块 (11)4.1 挖机管理 (11)4.2卡车管理 (12)4.3卡车水位实时监测预警系统 (13)4.4 露天矿车辆防撞预警系统 (14)4.5 调度管理 (15)五、系统十大特点 (16)5.1全自动的实时调度 (16)5.2直观方便的调度界面 (16)5.3司机对全局信息的知情 (16)5.4电铲装载能力的自动采集 (17)5.5特殊物料的自动派车 (17)5.6长距离派车问题的解决 (17)5.7灵活的局部定铲派车 (17)5.8高适应的智能终端 (18)5.9语音提示 (18)5.10系统适应性强 (18)露天矿挖机卡车智能化调度系统一、系统概况现在化露天矿山已全部采用机械化（挖机、电铲、卡车、钻车、洒水车、加油车等），机械化设备的投入将产能推向了高峰，但随着机械化的投入，运行效率是每一个矿山人不断思考的地方，如何提高每台设备的运行效率，如何规避卡车行进过程中的碰撞，如何实现自动化调试，如何实现油耗、卡车水箱水量监测以及及时提醒，是现在矿山人迫切需要实现的智能化需求。
综合运用现代化高新信息化技术，包括全球化定位技术、GIS、无线通信、人工智能、系统工程理论和最先进的优化技术等方式，对露天矿的主要设备（挖机、电铲、卡车、钻车、洒水车、加油车等）的精准工作位置、工作状态、工作量进行全天候数据化监控，自动适应采矿生产过程中的各种变化，实现对卡车、挖机的自动化调试，达到优化生产、安全生产、提高效率、提高产能、增加利润、降低油耗的目的。
建立生产监控、智能调度、智能生产指挥管理系统，彻底改变传统的生产管理模式，提高了企业的管理水平和信息化水平，为露天矿生产管理方式提供一场新的变革，为数字化矿山建设奠定基础，同时也是21世纪现代化矿山建设体系的必然要求和重要发展方向。
小型露天矿山开拓运输系统设计案例
小型露天矿山开拓运输系统设计案例1 开拓运输方案的选择根据矿体的赋存条件，矿区地形地貌的特点，本着经济、适用、安全可靠的原则，设计采用公路开拓汽车运输方案。
2 开拓系统描述根据矿体赋存条件及矿区地形条件，设计圈定的露天采场为山坡露天矿，露天采场总出入沟在设在采场西北部，总出入沟标高540m。
境界内各个分台阶之间的联络道路均采用临时道路。
根据矿山的生产规模及矿岩的运输距离，结合目前国内同类矿山的装备水平，设计主要的运输设备为国产10吨自卸汽车。
（1）矿石运输矿石采用1.5m3挖掘机装车，10t自卸汽车运输，通过采场内的临时道路运至矿石堆场，矿石平均运距1.6km。
（2）岩石运输岩石采用1.5m3挖掘机装车，10t自卸汽车运输，ZL-50型前装机配合排土作业。
根据该矿采场圈定结果，设计该矿就近排岩，设有2个排土场。
采场与排土场之间均采用临时道路连通，岩石平均运距0.5km。
（3）运输设备的选型与数量矿岩运输采用10t自卸汽车，运输设备数量按照设计计算的矿岩量及其运距，参照设备推荐值确定。
矿石运输距离为1.6km，年运输量10万t，运矿汽车需要2台；岩石运距平均0.5km，年运输量45万t（生产剥采比最大为4.5），运岩汽车需要6台；合计需要8台10t自卸汽车。
生产辅助设备采用ZL-50型前装机1台（辅助作业和排土场用），10t洒水车1台（采场防尘及厂区绿化用）。
该矿年工作300天，每天1班作业，汽车修理安排在年工作日之外，汽车保养安排在年工作日不生产的班内，以确保汽车出勤作业。
3 公路系统及道路境界内各个分台阶之间的联络道路及采场至排土场的道路均采用临时道路。
采场与矿区外固定公路间修筑Ⅲ级公路，把露天采场内外，矿山内外相互连通起来，使之成为完整的公路运输系统。
设计矿区内行车路面宽度为双车道8m，路基宽度为10m，道路纵向限制坡度为8%，最小曲线半径为15m。
矿区内固定公路为碎石路面，移动线路为简易路面。
露天矿运输安全技术措施

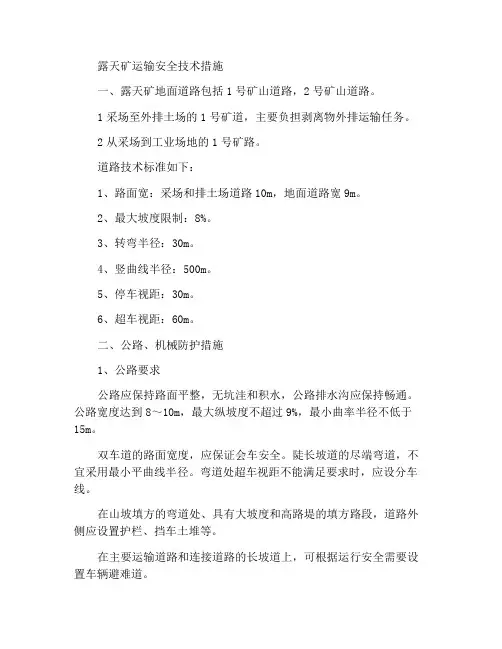

露天矿运输安全技术措施一、露天矿地面道路包括1号矿山道路，2号矿山道路。
