大规模商业地下室综合管道的排布
地下室综合管线排布要点
地下室综合管线排布要点地下室综合管线排布要点一、引言地下室综合管线排布在建造设计中起到了关键作用。
本旨在提供一个极致详细的地下室综合管线排布要点的模板范本，以供参考使用。
详细介绍了地下室综合管线排布的相关概念、设计原则、施工步骤以及注意事项，提供给项目参预者作为一个指南，他们有效高效地完成地下室综合管线排布工作。
二、地下室综合管线排布概述地下室综合管线排布是指在地下室区域内对水、电、燃气、通风、排污等各类管道进行合理布置的过程。
它涉及到如何确保管线的安全、高效运行以及与其他工程部份的协调等多个方面。
三、设计原则1.功能区分：根据地下室内部的功能区域，将各类管道进行划分，并根据不同的需求进行合理布置。
2.环境要求：考虑到地下室的环境因素，如潮湿、通风等，选择相应的管材和规格，并采取必要的防护措施。
3.管线综合布局：确保各类管道之间有适当的间距和距离，便于维护和检修，并减少各类管道之间的相互干扰。
4.施工可行性：设计时要考虑到施工的可行性和施工过程中可能遇到的难点，提前做好相应的预案。
四、施工步骤1.前期准备：进行地下室综合管线排布前，需准备相应的设计图纸、材料清单和施工计划，并与相关部门进行协调沟通。
2.管道布置：按照设计图纸进行管道的铺设、连接和固定，并确保管道之间的连接密切、无泄漏。
3.安装设备：根据需要安装相应的设备，如水泵、供暖设备等，并连接到相应的管道上。
4.试运行与调试：在施工完成后，进行试运行和调试，检验各类管道和设备的运行是否正常。
5.验收与交付：经过试运行和调试后，对地下室综合管线进行验收，确保符合设计要求，最后将工程交付使用。
五、注意事项1.安全防护：在施工过程中，要进行必要的安全防护措施，包括穿戴安全装备、使用合适的工具等。
2.施工质量：施工中应严格按照像关标准和规范进行操作，确保施工质量。
3.协调配合：地下室综合管线排布需要与其他施工部门进行协调配合，确保各类管道的布置顺利进行。
地下室综合管线布置标准做法18.8
地下室综合管线布置标准做法18.81：地下室综合管线布置标准做法18.81. 前言a. 目的：本文档旨在规定地下室综合管线布置的标准做法，以确保管线布置整齐、安全可靠。
b. 适用范围：本文档适用于地下室综合管线的布置设计与施工。
2. 管线布置设计a. 布置原则：管线布置应满足以下原则：i. 安全可靠：管线布置应考虑到安全风险，保证管线在使用过程中不会出现泄漏或其他安全问题。
ii. 效率优化：管线布置应考虑到使用效率，缩短管线长度，降低管线阻力，提高供水、供暖等系统的性能。
b. 管线分类：i. 供水管线：包括进水管线、热水管线、冷水管线等。
ii. 排水管线：包括污水管线、雨水管线等。
iii. 燃气管线：包括天然气管线、液化石油气管线等。
iv. 电力管线：包括电力供应管线、通信线等。
c. 管线布置要求：i. 布置路径：管线布置应尽量沿室内墙壁布置，减少穿越墙体的情况。
ii. 管线直径：根据用量计算管线直径，确保供水、供暖等系统的正常运行。
iii. 管线间距：不同管线之间应保留适当的间距，便于维护与修理。
iv. 穿越墙壁：若必须穿越墙壁，应使用密封件确保墙体完整，避免渗漏。
v. 管线标识：每根管线应标有名称、用途等信息，便于日后维护管理。
3. 管线布置施工a. 材料准备：施工前需准备好所需的管材、管件、密封件等。
b. 施工流程：i. 定位：按照设计要求，在地下室内墙壁上进行管线布置的定位，并使用水平仪确保位置准确。
ii. 分项施工：根据管线分类，分别施工供水、排水、燃气、电力等管线。
iii. 连接管道：使用适配器、管接头等连接管道，确保连接紧密可靠。
iv. 密封处理：对穿越墙体或地板的管道进行密封处理，防止漏水或渗漏。
v. 标识标注：在每根管线上标明名称、用途等信息。
4. 附件：本文档涉及的附件包括：a. 管线布置设计图纸b. 管线材料清单5. 法律名词及注释：无---2：地下室综合管线布置标准做法18.81. 引言a. 目的：本文档旨在规范地下室综合管线布置，确保布置的标准化与规范化。
地下室综合管线布置方案
地下室管线综合布置方案地下室管线综合布置方案根据地下室水、电、通风设计图纸要求及施工现场实际情况制定本方案。
一、总则有压管道让无压管道、小管让大管、各种管道分层布置原则；满足地下室净高保证 2.4m，车道入口等公共部位的管路尽量减少或靠墙边（角）敷设，大空间内各类消防管道要求上翻，以保证空间使用功能及管线布置的合理美观。
二、各种管线具体布置如下：1、喷淋、消火栓主管：D(max)=159mm,紧贴梁底安装，支、吊架采用L50*5角钢现场制作。
其占用空间：209mm，位置走向按图施工。
与电缆桥架、自流排水管交叉处采取下列措施：2、防、排烟风管：风管尺寸按图纸设计，风管顶面离主梁底300mm安装，支、吊架采用L40*5角钢现场制作，位置走向按图施工。
与电缆桥架、消防管道交叉处采取下列措施：3、管道的安装位置应符合设汁要求。
管道的中心线与梁、柱、楼板等的最小距离应符合下表规定。
三、地下室管道支架布置要求1、成排主干道（含桥架、风管）三至六根，支架选用10#槽钢；七根及以上采用12.6#槽钢；2、成排主干道（含桥架、风管）两根采用6#槽钢；3、单根DN25、DN32管道支架采用L30*3等边角钢；单根DN40、DN50、DN65管道支架采用L40*4等边角钢，单根80以上管道支架采用L50*5等边角钢；4、消防主管道和直径大于等于80mm的支管道均要求做U型角钢支架并做U型圆钢包箍，直径小于等于65mm的支管道作L型角钢支架并做U型圆钢抱箍；5、风管需严格按照施工规范和相关图集做防晃支架。
6、管道应固定牢固，管道支架或吊架之间的距离不应大于本表的规定。
7、在同一水平线上安装的管道支架应采用经纬仪及水准仪测定支架的中心线及标高，保证同一管路上安装的支架在同一水平面上。
8、成排管道支架布置图（2）管路综合布置最小检修间距（3）成排管道布置参考图片四、压力管道穿墙（梁）预埋套管定位施工方案1、主要材料及工具：加工好的套管，φ12钢筋，细线，铁钉，油漆，交流电焊机等2、施工工艺：（1）套管定位：①标记：根据施工图纸，用油漆在需要安装套管的梁边模板上对称做好标记。

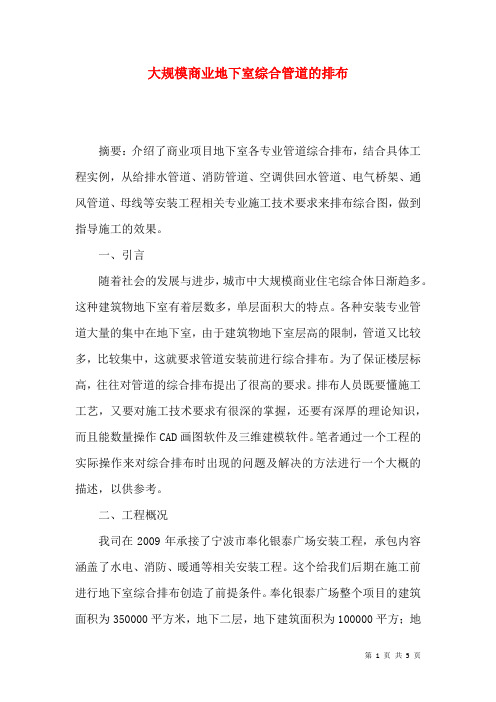

大规模商业地下室综合管道的排布
大规模商业地下室综合管道的排布摘要：介绍了商业项目地下室各专业管道综合排布，结合具体工程实例，从给排水管道、消防管道、空调供回水管道、电气桥架、通风管道、母线等安装工程相关专业施工技术要求来排布综合图，做到指导施工的效果。
一、引言随着社会的发展与进步，城市中大规模商业住宅综合体日渐趋多。
这种建筑物地下室有着层数多，单层面积大的特点。
各种安装专业管道大量的集中在地下室，由于建筑物地下室层高的限制，管道又比较多，比较集中，这就要求管道安装前进行综合排布。
为了保证楼层标高，往往对管道的综合排布提出了很高的要求。
排布人员既要懂施工工艺，又要对施工技术要求有很深的掌握，还要有深厚的理论知识，而且能数量操作CAD画图软件及三维建模软件。
笔者通过一个工程的实际操作来对综合排布时出现的问题及解决的方法进行一个大概的描述，以供参考。
二、工程概况我司在2009年承接了宁波市奉化银泰广场安装工程，承包内容涵盖了水电、消防、暖通等相关安装工程。
这个给我们后期在施工前进行地下室综合排布创造了前提条件。
奉化银泰广场整个项目的建筑面积为350000平方米，地下二层，地下建筑面积为100000平方；地上分12栋住宅、6层大规模的商业及2栋34层的单身公寓。
工程组成较为复杂，安装专业管道众多。
地下室面积大，所有设备用房都集中在地下室。
有空调主机房、消防水泵房、高低压变电房、防排烟机房。
建筑中涉及到的所有主管都从地下室开始分散，给商场、住宅、公寓进行供水、供电、供暖。
在施工前、开发商考虑到层高、管道美观、节约成泵等方面，就要求我们进行地下室综合管线的排布。
要求本工程作为一个标杆项目来实施，施工成品必须在功能达到的前提做到美观、省钱、层高高。
笔者很荣幸的作为项目负责人对整个综合排布进行牵头负责，集合了公司及项目部的技术人员对本项目进行优化综合排布。
三、通风管道地下室通风管道主要是消防防排烟管道及超市空调风管。
本人考虑到风管安装空间最大，翻弯比较困难，首先把风管的安装标高确定掉，考虑到层高及其他专业减少翻弯，把风管排在每层大梁下方20CM 处，风管与大梁的空间留给喷淋管及桥架安装。
地下室综合管线排布要点(两篇)
地下室综合管线排布要点（二）引言:地下室综合管线的排布是建筑设计中的关键要素之一，它涉及到各种管线如电力、照明、通信、消防、给排水等的布置和连接方式。
地下室管线的合理排布，可以提高建筑物的使用效率和安全性。
本文将对地下室综合管线排布的要点进行详细阐述。
概述:地下室综合管线排布要点涉及到管线的布置、连接方式、间距、防护等方面。
合理的排布可以保证管线系统的正常运行和维护，提高建筑物的可靠性和安全性。
正文:1. 管线布置要点1.1 确定主干线的位置和走向：主干线是地下室综合管线的核心部分，应该根据实际需要确定其位置和走向，以便于后续管线的布置和连接。
1.2 确定支线的位置和走向：支线是地下室综合管线的补充部分，应该根据不同功能和使用需求，确定其位置和走向，以确保各个管线的连接和使用方便。
1.3 确定管线的出入口位置：地下室综合管线应设置合适的出入口位置，方便日常维护和检修工作，同时保证安全性和美观性。
2. 管线连接方式要点2.1 选择合适的连接方式：地下室综合管线可以采用不同的连接方式，如焊接、螺纹连接、卡箍连接等。
应该根据实际情况选择适合的连接方式，并确保连接牢固可靠。
2.2 确保连接的密封性：地下室综合管线的连接应保证密封性，防止漏水、漏气等情况的发生，避免对建筑物和设备的损害。
2.3 标识管线连接点：为了方便维护和检修，地下室综合管线的连接点应标识清晰，以便于快速定位和处理问题。
3. 管线间距要点3.1 确定合理的间距标准：地下室综合管线的间距应根据管线的类型和功能确定合理的标准，以确保各个管线之间有足够的空间进行布置和维护。
3.2 考虑未来的扩展和变动：在确定管线的间距时，应考虑未来可能的扩展和变动，预留足够的空间以便于后期的管线添加和调整。
4. 管线防护要点4.1 考虑管线的机械防护：地下室综合管线应采取适当的机械防护措施，以防止外部物体对管线的破坏，如设置管线保护罩、防护墙等。
4.2 考虑管线的防腐防蚀：地下室综合管线应采取防腐防蚀措施，延长管线的使用寿命和安全性，如涂覆防腐剂、使用耐腐蚀材料等。
大型商业建筑室内管线综合设计详解
大型商业建筑室内管线综合设计详解摘要：大型商业建筑，管线种类繁多，覆盖面广，占用层高较多，彼此交叉节点繁多，用一个“乱”字形容较为贴切。
设计单位各专业力量都很强，但是牵涉到各专业管线进行综合的时候，由于经验所限，往往感觉力不从心，大多设计人员承认，现场管理人员对管线综合的认识会更深刻一些。
通过对管线综合的设计进行总结，形成部分心得，与大家分享探讨。
关键词：大型商业建筑室内管线设计一、关于层高：大型商业建筑单层面积较大，走廊宽、深，为保持一定高宽比例，获得舒适的空间视觉效果，以前接触过的一些项目，往往要求吊顶下方净高3.5米以上，梁高一般约0.8米、管线层高度一般约为0.8米，层高一般要求为5米以上。
二、关于管线层高度：上文提到，管线层高度一般约为0.8米，这就要求各类管线在0.8米的高度内解决好综合排布问题，如果0.8米内排布不下，就需要增加层高或者降低净高。
有项目层高做到5.4米，管线层高度达到1.2米。
三、关于吊顶：对于大型商业建筑的分割商铺，为简化空调系统风口数量、简化排烟系统排烟口数量，大多数大型商业采用公共区域精装修吊顶，商铺内不做吊顶的做法。
如果不做分割，一般要做整体精装吊顶。
四、关于管线的种类及关注程度：一般建筑物室内的管线主要有七类，分别是给水、污水、雨水、燃气、热力（或空调）、强电、弱电，针对大型商业建筑来说，有自己的特点，首先，室内吊顶内一般没有燃气管道，可以不考虑；其次，污水横管很少，一般也可以作为特例，不必下太大功夫思考；第三，给水管线主要是喷淋管道和消火栓管道，生活给水管道横管也极少，也不必投入太多精力。
去掉这三类管线的干扰，思路会更轻松一些。
需要重点考虑的管线主要是：1.喷淋管道；2.消火栓管道；3.空调风管及排烟、送风管道；4.强电桥架；5.弱电桥架；6.空调冷却水管、冷冻水管、排水横管，这一类管线一般位于地下室，数量较少。
五、关于各类管线的特点：1.喷淋管道：是覆盖面最广的管道，除了楼梯间、电梯前室、管道井、电气设备机房外，自动喷水灭火系统遍布建筑的各个角落，喷淋系统给水管线也相应遍布整个楼层，也可以说是密度最大的管线种类。
地下室综合管线施工布置方案
地下室管线综合布置方案根据地下室水、电、通风设计图纸要求及施工现场实际情况制定本方案。
一、总则有压管道让无压管道、小管让大管、各种管道分层布置原则；满足地下室净高保证2.4m，车道入口等公共部位的管路尽量减少或靠墙边（角）敷设，大空间内各类消防管道要求上翻，以保证空间使用功能及管线布置的合理美观。
三、各种管线具体布置如下：1、喷淋、消火栓主管：D(max)=159mm,紧贴梁底安装，支、吊架采用L50*5角钢现场制作。
其占用空间：209mm，位置走向按图施工。
与电缆桥架、自流排水管交叉处采取下列措施：2、防、排烟风管：风管尺寸按图纸设计，风管顶面离主梁底300mm安装，支、吊架采用L40*5角钢现场制作，位置走向按图施工。
与电缆桥架、消防管道交叉处采取下列措施：3、管道的安装位置应符合设汁要求。
管道的中心线与梁、柱、楼板等的最小距离应符合下表规定。
三、地下室管道支架布置要求1、成排主干道（含桥架、风管）三至六根，支架选用10#槽钢；七根及以上采用12.6#槽钢；2、成排主干道（含桥架、风管）两根采用6#槽钢；3、单根DN25、DN32管道支架采用L30*3等边角钢；单根DN40、DN50、DN65管道支架采用L40*4等边角钢，单根80以上管道支架采用L50*5等边角钢；4、消防主管道和直径大于等于80mm的支管道均要求做U型角钢支架并做U型圆钢包箍，直径小于等于65mm的支管道作L型角钢支架并做U型圆钢抱箍；5、风管需严格按照施工规范和相关图集做防晃支架。
6、管道应固定牢固，管道支架或吊架之间的距离不应大于本表的规定。
7、在同一水平线上安装的管道支架应采用经纬仪及水准仪测定支架的中心线及标高，保证同一管路上安装的支架在同一水平面上。
8、成排管道支架布置图（2）管路综合布置最小检修间距（3）成排管道布置参考图片四、压力管道穿墙（梁）预埋套管定位施工方案1、主要材料及工具：加工好的套管，φ12钢筋，细线，铁钉，油漆，交流电焊机等2、施工工艺：（1）套管定位：①标记：根据施工图纸，用油漆在需要安装套管的梁边模板上对称做好标记。
地下室综合管线排布要点
地下室综合管线排布要点地下室综合管线排布要点一、引言地下室综合管线排布在建筑设计中起到了关键作用。
本旨在提供一个极致详细的地下室综合管线排布要点的模板范本，以供参考使用。
详细介绍了地下室综合管线排布的相关概念、设计原则、施工步骤以及注意事项，提供给项目参与者作为一个指南，他们有效高效地完成地下室综合管线排布工作。
二、地下室综合管线排布概述地下室综合管线排布是指在地下室区域内对水、电、燃气、通风、排污等各类管道进行合理布置的过程。
它涉及到如何确保管线的安全、高效运行以及与其他工程部分的协调等多个方面。
三、设计原则1.功能区分：根据地下室内部的功能区域，将各类管道进行划分，并根据不同的需求进行合理布置。
2.环境要求：考虑到地下室的环境因素，如潮湿、通风等，选择相应的管材和规格，并采取必要的防护措施。
3.管线综合布局：确保各类管道之间有适当的间距和距离，便于维护和检修，并减少各类管道之间的相互干扰。
4.施工可行性：设计时要考虑到施工的可行性和施工过程中可能遇到的困难，提前做好相应的预案。
四、施工步骤1.前期准备：进行地下室综合管线排布前，需准备相应的设计图纸、材料清单和施工计划，并与相关部门进行协调沟通。
2.管道布置：按照设计图纸进行管道的铺设、连接和固定，并确保管道之间的连接紧密、无泄漏。
3.安装设备：根据需要安装相应的设备，如水泵、供暖设备等，并连接到相应的管道上。
4.试运行与调试：在施工完成后，进行试运行和调试，检验各类管道和设备的运行是否正常。
5.验收与交付：经过试运行和调试后，对地下室综合管线进行验收，确保符合设计要求，最后将工程交付使用。
五、注意事项1.安全防护：在施工过程中，要进行必要的安全防护措施，包括穿戴安全装备、使用合适的工具等。
2.施工质量：施工中应严格按照相关标准和规范进行操作，确保施工质量。
3.协调配合：地下室综合管线排布需要与其他施工部门进行协调配合，确保各类管道的布置顺利进行。
地下室综合管线布置标准做法完整版本
地下室综合管线布置标准做法完整版本地下室综合管线布置标准做法是目前广泛应用于建筑工程领域的一种技术，其主要目的是确保地下室管线的合理布局，提高建筑的使用效率和安全性。
本文将详细介绍地下室综合管线布置的标准做法，包括结构设计、管线布置原则、布置示例、优势以及总结等方面。
一、引言地下室综合管线布置是指在建筑工程中，通过对地下室的管道、线路等进行合理的设计和布局，实现管道线路的安全、可靠和高效运行。
这种技术广泛应用于住宅、商业、工业等建筑领域，对于提高建筑的使用效率和安全性具有重要意义。
二、地下室结构设计地下室结构设计是进行综合管线布置的基础。
在设计时，需要考虑地下室的尺寸、空间形态、承重结构等因素。
通常，地下室结构由地基、承重墙、梁、板等组成，设计时应确保结构的稳定性和承载能力。
三、综合管线布置原则1、合理性：管线的布置应遵循合理的原则，避免交叉和干扰。
应根据管道的性质、用途、重要性等因素进行分类，合理安排管道的走向和布局。
2、经济性：在满足使用要求的前提下，应尽量减少管道的数量和长度，以降低建设成本。
同时，管线的布置应考虑到施工的难易程度和后期维护的便利性。
3、安全性：管线的布置应遵循安全性的原则，特别是对于易燃、易爆、有毒等危险物品的管道，应采取相应的安全措施，确保建筑的安全性。
四、综合管线布置示例以下是一个综合管线布置的示例：1、给排水管道：包括给水管道、排水管道、雨水管道等。
给水管道应布置在地下室顶部较高处，排水管道应布置在地下室底部较低处，雨水管道应与室外排水系统相连。
2、电力管道：包括电源线、照明线、控制线等。
电源线应与其他管道保持一定距离，避免交叉干扰。
照明线和控制线应布置在顶棚内或墙面上。
3、通风管道：包括送风管道和排风管道。
送风管道应布置在顶棚内或墙面上，排风管道应与室外通风口相连。
4、消防管道：包括消火栓管道、喷淋管道等。
消防管道应与其他管道分开布置，确保安全可靠。
五、地下室综合管线布置标准做法的优势地下室综合管线布置标准做法具有以下优势：1、提高建筑的美观度：合理的管线布局可以使地下室的外观更加整洁、美观，提升建筑的整体形象。
地下室综合管线施工布置方案
地下室管线综合布置方案根据地下室水、电、通风设计图纸要求及施工现场实际情况制定本方案;一、总则有压管道让无压管道、小管让大管、各种管道分层布置原则；满足地下室净高保证,车道入口等公共部位的管路尽量减少或靠墙边角敷设,大空间内各类消防管道要求上翻,以保证空间使用功能及管线布置的合理美观;三、各种管线具体布置如下：1、喷淋、消火栓主管：Dmax=159mm,紧贴梁底安装,支、吊架采用L505角钢现场制作;其占用空间：209mm,位置走向按图施工;与电缆桥架、自流排水管交叉处采取下列措施：2、防、排烟风管：风管尺寸按图纸设计,风管顶面离主梁底300mm安装,支、吊架采用L405角钢现场制作,位置走向按图施工;与电缆桥架、消防管道交叉处采取下列措施：3、管道的安装位置应符合设汁要求;管道的中心线与梁、柱、楼板等的最小距离应符合下表规定;1、成排主干道含桥架、风管三至六根,支架选用10槽钢；七根及以上采用槽钢；2、成排主干道含桥架、风管两根采用6槽钢；3、单根DN25、DN32管道支架采用L303等边角钢；单根DN40、DN50、DN65管道支架采用L404等边角钢,单根80以上管道支架采用L505等边角钢；4、消防主管道和直径大于等于80mm的支管道均要求做U型角钢支架并做U型圆钢包箍,直径小于等于65mm的支管道作L型角钢支架并做U型圆钢抱箍；5、风管需严格按照施工规范和相关图集做防晃支架;6、管道应固定牢固,管道支架或吊架之间的距离不应大于本表的规定;管路上安装的支架在同一水平面上;8、成排管道支架布置图1双杆多管吊架；下图适用于公称直径15-250mm的水平管道安装;2管路综合布置最小检修间距（3）成排管道布置参考图片四、压力管道穿墙梁预埋套管定位施工方案1、主要材料及工具：加工好的套管,φ12钢筋,细线,铁钉,油漆,交流电焊机等2、施工工艺：1套管定位：①标记：根据施工图纸,用油漆在需要安装套管的梁边模板上对称做好标记;②定位：待一区域模板安全固定好以后,拉通线,保持套管位置在同一直线上,根据拉好的通线,在要安装套管的梁边用钉子做好水平位置标记;如图所示2套管安放：①待架空梁筋绑扎好后,根据施工图纸安放相应规格的套管;同时在安装套管的地方逐个加筋;加强筋距套管周围留有30mm间隙,便于调整套管的坐标及标高;②安放后,在套管上加焊提筋,方便以后固定;见图片3套管初步核定：当某区的梁筋全部绑扎完成后,套管也随之安放完毕,此时组织相关人员逐个核查,是否有漏放、错放的套管;4套管固定：①初步固定：根据前面工序定好水平位置和标高,将提筋按相关尺寸焊接在梁的主筋上,形成初步固定;②检查：施工人员在初步固定后,及时检查套管的位置和标高是否正确;③加固：经检查套管位置和标高无误后,用φ10-φ12钢筋固定,在套管的两侧分别焊一根钢筋直抵梁底,用来控制套管标高;如图所示5套管验收及成品保护措施：施工人员安装完毕后,严格按照三检制度进行验收,然后由专业施工工长同监理及相关人员进行最后的工序验收,验收合格后,在浇注混凝土时派专人巡视保护;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大规模商业地下室综合管道的排布
近年来，随着城市发展的不断壮大，各种商业设施的需求也越来越大。
在繁华的商业街上，地上的商铺越来越显得紧张，因而许多商家开始向地下发展。
而大规模商业地下室的建设与运营，各种管道的排布和联通则成为了一个十分重要的问题。
一、大规模商业地下室综合管道排布的必要性
多年以来，市中心区域的商业发展变幻莫测，往往伴随着人流量激增，导致地上的建筑空间越来越有限。
这时候，地下空间就成为了很好的解决之道。
然而，在实现地下商业规模化的同时，管道排布和建设就凸显了其复杂性。
一个大小适宜的商业综合体需要众多的设施流通管道，如供电、供水、供气、排水等，以保证商业设置的顺畅和高效。
因此，统筹规划和布局是必要的，确保经营维护的便利性，也为建筑师和市政工程师在设计时提供必要的依据。
二、商业地下室综合管道排布的设计要点
1、管道的位置
首先，商业地下室综合管道的位置需要考虑周全。
一般管道设施需要铺设在地上，但占用了太多有限的空间，而地下则是较为理想的铺设位置。
在选定地下的位置后，便可开展综合布置，不同管道的位置应避免产生干扰，避免尘垢。
2、管道的布置
管道的布置与管道直径有关。
通常情况下，排水、供气建议沟壑交叉布置，而在管道的铺完之后，需进行质量测试以判断其合规性。
3、管道的材质
管道的材质应根据环境的不同而支出。
优秀的材质对于管道的安全以及管道的储存作用，有着重要的影响。
同时，管道的材质也应具有防火性能，防止意外的火灾。
三、商业地下室综合管道排布对其他条件的要求
1、建筑的承载能力
管道的铺设也需要考虑到建筑的承载性。
为了避免管道的负担过重而导致建筑物的形变或变形，建筑物也要具有足够的稳定性。
2、消防设备的安全性
消防设备也应该同时考虑到，消防应急突发的事件是保障商业地下室安全以及顾客的生命安全，要求建筑物必须有足够的稳定性且排布清晰明了。
3、风险评估和长期维护
管道的建设和维护需要风险评估和长期的维护。
投入足够的资金和人力资源以确保管道的稳定和安全，是建设商业地下室必须考虑的问题。
同时，在长期使用过程中，需要进行常规的检修,以确保商业地下室的安全和稳定性。
四、商业地下室综合管道排布的总结
在商业地下室综合管道排布的过程中，需要对排布进行细致的规划。
不仅需要考虑管道的位置和布置，也需要考虑建筑物的承载能力、消防设备的安全性和长期的维护。
在统筹规划的基础上，建筑师和市政工程师把握好各种要点，将显得尤为重要。
商业地下室管道的安排和联系将对商业的有序运作和这些场地的人员和资产安全都起到重要的作用。
