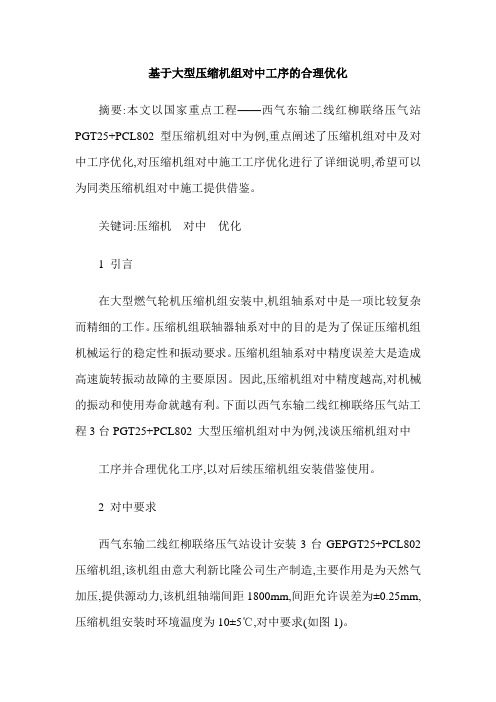

基于大型压缩机组对中工序的合理优化摘要:本文以国家重点工程——西气东输二线红柳联络压气站PGT25+PCL802 型压缩机组对中为例,重点阐述了压缩机组对中及对中工序优化,对压缩机组对中施工工序优化进行了详细说明,希望可以为同类压缩机组对中施工提供借鉴。
关键词:压缩机对中优化1 引言在大型燃气轮机压缩机组安装中,机组轴系对中是一项比较复杂而精细的工作。
压缩机组联轴器轴系对中的目的是为了保证压缩机组机械运行的稳定性和振动要求。
压缩机组轴系对中精度误差大是造成高速旋转振动故障的主要原因。
因此,压缩机组对中精度越高,对机械的振动和使用寿命就越有利。
下面以西气东输二线红柳联络压气站工程3台PGT25+PCL802 大型压缩机组对中为例,浅谈压缩机组对中工序并合理优化工序,以对后续压缩机组安装借鉴使用。
2 对中要求西气东输二线红柳联络压气站设计安装3台GEPGT25+PCL802压缩机组,该机组由意大利新比隆公司生产制造,主要作用是为天然气加压,提供源动力,该机组轴端间距1800mm,间距允许误差为±0.25mm,压缩机组安装时环境温度为10±5℃,对中要求(如图1)。
3 对中工序大型压缩机组,尤其是高速运转的离心式压缩机组的找正是一个非常复杂、繁琐的过程,现我们以PGT25+PCL802压缩机组为例分析其联轴器对中工序。
PGT25 +PCL802压缩机组是通过一个长1800mm 的扰性联轴器向压缩机组传输扭矩。
为方便对中,GE压缩机组随机配备联轴器对中专用工具,对中时对中工具通过法兰与基准轴连接,另一端架百分表,通过百分表读数来调整燃气轮机与压缩机的主轴对中。
PGT25+PCL802压缩机组对中通常步骤为:(1)确定一台已经找平找正完成的机器主轴为基准轴。
在西气东输管道工程中,通常以驱动机(燃气轮机、电机)主轴为基准轴。
(2)通过百分表读数,调整被驱动机主轴与基准轴的径向跳动度和端面误差在机组的要求范围之内。
钢铁企业氧气站节能输配系统—压缩机和储罐的优化配置
钢铁企业氧气站节能输配系统—压缩机和储罐的优化配置作者：何颖来源：《科技创新与应用》2016年第13期摘要：文章对钢铁企业氧气站气体输配系统的节能措施进行了简要的阐述，着重介绍了压缩机排压和储罐容积对系统的投资和运行成本的比较分析，对其它类似项目制定输配系统设备配置方案有一定的参考和指导意义。
关键词：钢铁厂氧气站；节能；气体输配系统1 概述节能降耗、高效环保是目前乃至将来经济发展的趋势，钢铁企业是耗能大户，中国的钢铁企业众多，钢铁市场饱和，竞争激烈。
谁能降低能耗则意味着成本降低，竞争力增强，很多钢厂将氧气站的能耗和放散率纳入氧气厂管理人员的考核内容。
对于气体公司这种供气模式，投资和能耗更是企业的重中之重，是企业追求效益最大化的关键所在。
虽然所有制氧厂和气体公司都明白这一点，但由于缺乏对钢铁企业整体用气制度的把握，找到最佳的配置方案也不是件容易的事。
钢铁企业氧气站的规模是根据各工艺生产规模的最大需求量来配备的。
产品气的输送压力也要与工艺设备的需求相匹配。
但由于钢铁厂各设备的工作制度不同，气体用量波动很大。
有些是连续使用，有些是间断使用，有些瞬间用量很大，但使用时间短，各用户点的使用压力也不尽相同。
而氧气站的空分设备是连续平稳运行的，气体产品也是连续稳定输出的。
因此，氧气站输配系统必须根据下游各用户的特点，配置相应的产品气压缩机和气体缓冲罐以及压力调节系统、来解决正常用气条件下的波峰低谷调节问题。
利用缓冲罐内的高压气体储存能力，把用气波谷时的富裕气体加压储存起来，待用气高峰时再吐出来，经过调压后送往用户。
2 现状如何确定产品气压缩机的出口压力，以及配备多大的储罐；如何对气体进行压力调节和控制；如何确保工艺的安全生产和不间断供气，既要满足生产，又要尽可能的减少能耗损失，减少气体放散，这时常成为业主和工程设计关心和困扰的问题。
很多工程都是根据以往经验或用户生产规模来大致估算压缩机和储罐的配置，与从投资经济、运行节能等角度精确的定位，还有些差距。
甲醇制烯烃装置急冷塔优化的改造措施
甲醇制烯烃装置急冷塔优化的改造措施摘要：甲醇制烯烃技术摒弃了传统的石脑油制烯烃工艺，从有机化工原料中获得理想的烯烃组分，开辟了生产低碳烯烃的新技术。
基于此，本文分析了甲醇制烯烃装置急冷塔的优化措施。
关键词：甲醇制烯烃；急冷水；优化措施为降低急冷水固含量，采用注入高温萃取剂、增加急冷水催化剂排放及增加固液分离设备的方法。
其中，增加急冷水催化剂的排放量，可从急冷水旋液分离器或急冷塔旋液侧外排，但最终会进入污水池并沉积在其中，影响污水系统的正常运行，存在一定的风险。
在急冷塔旋液侧抽出泵出口增加一条管线至污水处理厂，通过急冷水排放调节阀控制外排量，在原有过滤设备的基础上增加固液分离设备，可减少排入污水池的沉积问题，降低风险，维持急冷系统长期稳定运行。
一、急冷水水系统简介MTO反应是一种经典的湍流流化床生产工艺，主要生产乙烯、丙烯及其衍生物等复杂烃类，产品气从急冷塔下部进入。
急冷塔配有人字挡板，共14层。
自下而上的产品气在人字挡板处与急冷塔顶的循环冷却水逆向接触，既能脱除产品气中的水汽，又能对产品气急冷降温，使产品气中夹带的大量催化剂细粉得到洗涤及脱除。
循环洗涤的急冷水从塔底分为两股；一股急冷水增压泵增压后分成两路，一路送烯烃分离单元作为低压脱丙烷塔的热源，换热后经急冷水干式空冷器冷却至60℃左右，返回MTO急冷水系统，急冷水经循环利用作为急冷剂返回急冷塔，大幅降低了装置用水量。
另一路急冷水经急冷水旋液泵加压后进入急冷水旋液分离器，通过一、二级旋液分离器后，去除急冷水中携带的催化剂细粉，旋液顶部清液排出返回急冷塔作系统补水，其余浓缩后急冷水从旋液分离器底部排至污水池，去除系统中的固含量。
由于旋液分离器一般由金属烧结旋分单管组成，在催化剂细粉及无机盐结晶共同作用下，随着时间推移，旋液分离效果逐渐变差，导致系统中固含量增加。
同时，由于反再系统工艺的改变，催化剂细粉含量增加或跑损，致使急冷水系统固含量增加。
二、造成急冷水固含量高的因素1、急冷水固含量随反应细粉量升高而升高。
火炬气回收压缩机的优化改造研究
火炬气回收压缩机的优化改造研究火炬气回收压缩机是一种重要的设备，广泛应用于炼油、化工、冶金等行业。
在使用过程中，由于受到多种因素的影响，如物料的含水量、温度、压力等因素，会导致其效率的下降，甚至出现故障。
因此，为了提高设备的效率和稳定性，需要对其进行优化改造。
一、分析设备的现状首先要分析设备的现状，找出问题的根源。
对于火炬气回收压缩机而言，主要问题包括：1. 设备效率低下：受到物料含水量、温度、压力等因素的影响，设备效率低下，难以实现预期效果。
2. 维护成本高：由于设备的使用寿命较短，需要经常维护，维护成本较高。
3. 故障率高：设备存在故障率高的问题，容易出现各种故障。
基于以上问题，需要对设备进行优化改造，从而提高其效率和稳定性，降低维护成本和故障率。
二、改进设备的结构参数1. 优化设备的内部结构，改进风机的叶轮形状和角度，提高风机的气体产量和压力。
2. 增加节流装置，减少回收过程中的泄漏，提高压缩机的运行效率。
3. 充分利用微负荷控制技术，实现压缩机的自动控制，提高设备的效率和稳定性。
三、改进设备的自动控制系统针对设备的自动控制系统，需要进行以下优化：1. 优化控制算法，实现对压缩机运行过程的智能控制。
2. 引入远程监控技术，实现对设备的远程控制和智能管理。
3. 优化自动控制系统的硬件结构，提升其稳定性和可靠性。
四、改进设备的维护管理1. 引入定期维护和检修机制，准确把握设备的使用情况，及时进行维护和保养。
2. 引入预控维护技术，实现设备的预测维护，提高维护的效率和准确性。
3. 引入数据采集技术，实时监测设备的运行状态，提前发现设备故障，降低故障率。
综上所述，针对火炬气回收压缩机的问题，需要进行优化改造，提高设备的效率和稳定性，降低维护成本和故障率。
改进措施包括改进设备的结构参数、改进自动控制系统、改进维护管理。
通过以上措施，可以有效提高设备的工作效率和稳定性，提升设备的整体性能表现。
沈鼓集团MTO市场领域产品介绍
•功率大、效率高、输出压力高、 调节范围大、混合工质、抽气加 气、各级分子量不同
具备260万吨/年LNG装置用 的全部类型压缩机的设计制 造能力，包括原料气压缩机、 冷剂压缩机、BOG压缩机。
20MW电驱压缩机组出厂仪式 西气东输高陵站管线压缩机
煤制油 煤制乙二醚
煤制甲醇 煤制天然气
为中石油四川石化300万吨/年渣油加氢 为中石化上海石化350万吨/年催化裂化
被誉为“国家砝码”
期待与您携手 装备中国， 走向世界！
甲醇制烯烃市场领域 产品介绍
沈阳鼓风机集团股份有限公司
企业概况
企业定位、行业作用、产品市场、历史沿革
技术创新
“敢为天下先”、攻克核心技术、掌握自主知识产权
甲醇制烯烃市场领域产品介绍
合作共赢、绿色发展、携手创未来
企业的“保障”
制造中国名品、“装备中国，走向世界”
离心式 水泵
产品类型
往复式 压缩机
保证了机组效率高，调节范围宽广
创新点 1 2 3 4 5 6 7
高马赫数（跨音速、超音速）基本级
应用跨音速叶轮设计技术，开发了丙烯压缩机专用模型机系列
沈鼓开发了跨音速丙烯专用叶轮模型级系列。使叶轮的转速可以进 一步提升，压力进一步提升。
创新点 1 2 3 4 5 6 7
转子系统密封气隙 激振失稳预测及消除技术
压缩机机械运转 试验性能达到国际水平
沈鼓对机组的保证措施
保证转子－轴承系统具有优良的动力特性 现在沈鼓制造的压缩机，转子振动幅值低于15µm的 产品已经超过50％。
API617规定
25.4µm
沈鼓转子振幅
15µm
产品测试情况及获得的成果
本项目产品通过了机械工业风机产品质量监督 检测中心的测试和辽宁省经委的新产品鉴定，有关 专家一直认为：该机组的研制成功，是我国甲醇制 烯烃装置中核心动力设备的重大突破，填补了国内 空白，其主要性能和关键技术指标达到了国际先进 水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
27
1 引言
离心压缩机气量大，结构简单紧凑，运转平稳，操作可靠，有着广泛的应用。
其驱动方式有变频电机驱动和蒸汽透平驱动2种。
蒸汽透平机可以充分利用厂区的高压蒸汽作为动力，节省能源。
本文结合甲醇制烯烃（MTO）装置中产品气压缩机的设计方法进行论述。
2 压缩机组设备布置和管道设计2.1 压缩机组的设备布置
在山东聊城30万t/aMTO项目中，产品气压缩机采用UOP工艺包设计方法，产品气经过用两个气缸、四级压缩对产品分离塔和高压脱丙烷塔来的气体分别进行压缩。
压缩机及其附属设备的布置首先应该满足《GB50160 石油化工企业设计防火规范》的要求。
该MTO产品气压缩机输送的气体为烃类，属于甲类气体，因此在设备布置的过程中，要满足规范中甲类可燃气体压缩机厂房距离其他设备的最小间距。
另外，单机功率大于等于150kW的甲类气体压缩机厂房不宜与其他甲、乙和丙类房间公用一栋建筑；压缩机上方不得布置甲、乙和丙类工艺设备，但自用高位润滑邮箱不受此限制。
该MTO产品气压缩机最大压缩功率为900kW，故采用半封闭式厂房独立布置，同时顶部设置自然通风口，高位油箱布置在压缩机厂房南侧墙外合适高度。
产品气压缩机组各设备地面层的布置见图1，3个段间缓冲罐布置在压缩机厂房北侧，3个段间冷凝器布置在厂房东侧，南侧留出足够抽芯空间。
润滑油站布置在压缩机框架下地面西侧位置，东侧留出空间，作为压缩机及透平驱动机的维修吊装空间。
表面冷凝器布置在透平下方，保证与其距离最短，南侧留出空间，作为表冷器的抽芯和吊装空间。
注水盘、干气密封盘布置在8.6m平面压缩机北侧，在北侧留出空间做为检修通道。
所有设备集中布置，方便操作，同时留
出足够的操作检修空间。
厂房长宽为27m×13m。
图1 产品气压缩机组各设备地面层布置
压缩机二层平台的高度，主要由以下几个方面确定：1）进出口连接管线与地面的净空要求，主要考虑进口管线上集液包的安装高度和尺寸要求；2）进口管线直管段长度要求；3）出口管线要经由压缩机北侧小管廊送往设备，综合考虑管廊最小净空的要求；4）蒸汽透平机的高度；5）润滑油/封油能靠重力流回油槽中。
因本项目采用蒸汽透平驱动，，需考虑表面冷凝器的大小和高度，表冷器的筒体高度为2.2m，其高度由冷凝液泵的吸入高度确定，为EL+2.55m。
另外压缩机采用混凝土基础，二层基础平台的厚度为1m。
在透平和表面冷凝器之间，留出足够的空间供其方型连通器布置。
综合以上，确定压缩机的二层平台为8.6m。
2.2 配管设计要点
离心压缩机是转动设备，在其配管设计中，满足工艺需要的前提下，首先应该考虑管道走向、支吊架的设置，使机械设备管嘴的受力和力矩小于需用值。
同时管道和阀门的布置，应不妨碍设备机修且便于操作。
因压缩机吸气和排气管嘴均向下布置，为降低压缩机的高度，吸气和排气管道宜并排布置在地面上，便于支撑管道，其管底至地面的高度不宜小于600mm，且应有足够空间布置进口集液包。
本产品气压缩机有4个向下的吸气口，吸气口管底
MTO装置产品气压缩机的布置和优化
王帅 孟清秀 李翊晗
惠生工程（中国）有限公司 北京 100102
摘要：蒸汽透平式离心压缩机是工程设计中常用且相对复杂的压缩机，本文以甲醇制烯烃（MTO）产品气压缩机为例，从压缩机组设备布置、管道布置进行论述，总结了压缩机布置的基本原则。
对布置方法进行优化和比较，结果表明两层结构的布置方案是更为经济实用的设计方法。
关键词：离心压缩机 布置 优化 设计
Arrangement and optimization of product gas compressor in MTO plant
Wang Shuai，Meng Qingxiu，Li Yihan
Huisheng Engineering （China ） Co.，Ltd. Beijing 100102
Abstract：Steam turbine centrifugal compressor is a common and relatively complex compressor in engineering design.Taking the MTO product gas compressor as an example，this paper discusses the equipment layout and pipeline layout of the compressor unit.The basic principles of compressor layout are summarized.The layout methods are optimized and compared. The results show that the layout scheme of two-storey structure is more economical and practical.
Keywords：centrifugal compressor；Arrangement；optimization；Design
28
标高布置在距离地面1.4m的高度，吸气管线上有法兰连接的T型过滤器，法兰盖打开方向留出充分的抽芯空间。
同时，该过滤器法兰亦可作为拆卸法兰，用于压缩机入口管段安装后开车前的蒸汽吹扫时使用。
吸气管道的弯头或大小头与压缩机管嘴法兰必须配置直管段，长度一般为压缩机管嘴直径的3~5倍，从而确保进入机体的流体分布均匀。
该压缩机4个排气口，紧挨吸气口布置，这样便于设置统一的操作平台。
排气管道上的止回阀，应靠近压缩机出口管嘴安装，防止出口压力降低后叶轮反转。
为精确测量，吸入管线和排气管线上的温度计和压力表均布置在距离管口最近的位置，因此在管口下合适高度设置平台，便于仪表的观察和检修，同时提
供排出管线上弹簧支点的生根点位置（见图2）。
图2
配管设计
图3 压缩机平台布置
吸入和排气管线的走向、支吊架和补偿器的设置，均应满足机械设备管嘴的受力和力矩小于许用值。
在本台压缩机的设计中，为使压缩机管嘴的受力和力矩达到最小，所有吸入管线和排气管线，在靠近管嘴的管架均采用弹簧支撑。
由于吸入管口前直管段较长（约7.7m），为了控制管口力矩，在管线径向设置限位管架。
3 压缩机平台布置优化
在阳煤产品气压缩机的设计中，由于UOP工艺包要求段间缓冲罐出口到压缩机吸入口的管线为步步高，不得有袋型，因此在设计中需要抬高整个压缩机机组到EL.+11m平台高度，并增设EL.+6.5m高度平台，用于给压缩机吸入管线操作检修和支撑使用，如图3所示。
在山东聊城产品气压缩机的设计中，设备布置和工艺设计同时优化。
将压缩机框架从三层平台减少为二层平台，降低了压缩机入口管线的标高。
这样整个框架更经济、操作检修更便捷。
但这样的布置会在入口管线行成低带，从而产生积液，可能会影响压缩机的运行。
为避免该问题，从工艺角度进行优化，在压缩机入口管线低点设置带有液位计的积液包，从而使液相介质在进压缩机之前可以及时排走，并通过液位计进行实时监测，确保压缩机吸入的气体不带液，整个过程也不失为工艺和配管两个专业良好的相互配合、优化设计方案的典型案例。
通过以上设计，使得压缩机吸入管线布置在地面附近，降低压缩机的高度，同时取消了之前设计中的EL.+6.5m混凝土平台，改为一个局部操作的钢结构平台如图2所示。
4 结论
通过比较可以发现，聊城MTO项目中，压缩机组布置在EL+8.6m混凝土平台，并为出口管线设置局部操作平台，入口管线在地面操作，即可满足生产运行及操作检修的要求，整个框架采用二层结构，经济便捷。
相比较阳煤项目压缩机布置在EL+11m混凝土平台，并为吸入口和出口管线的操作检修设置的EL+6.5m 满铺混凝土平台，整个框架采用三层结构。
以上2种设计方案都满足工艺需求和应力管架计算，聊城项目的设计方法更经济实用，且便于施工。
参考文献
[1] GB50160-2008.石油化工企业设计防火规范[S].2008.
[2] SH3012-2011.石油化工金属管道布置设计规范[S].2011.
[3] SH3011-2011 石油化工工艺装置布置设计规范[S].2011.
[4] 张德姜，王怀义，刘绍叶.石油化工装置工艺管道安装设计手册[M].2009.
