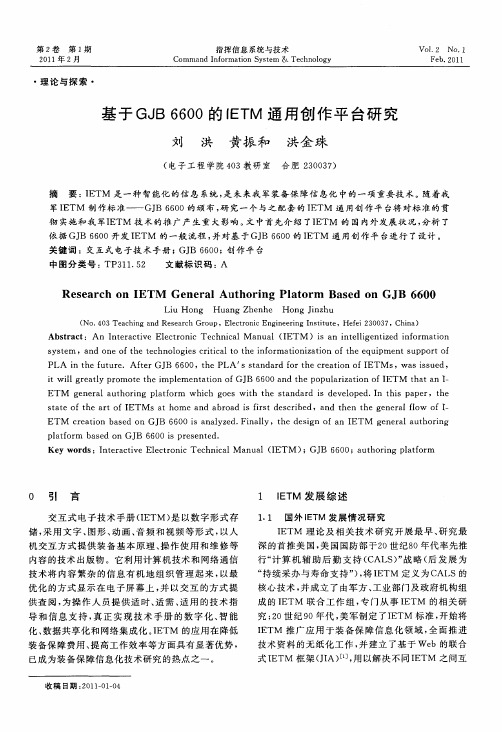

基于GJB6600的IETM通用创作平台研究
彻 实施和 我 军Ｉ Ｔ 技 术的推 广产 生 重大影 响 。 中首 先介 绍 了Ｉ ＴＭ 的 国 内外发展 状 况 ， Ｅ Ｍ 文 Ｅ 分析 了
依 据 ＧＪ ６ ０开 发 Ｉ ＴＭ 的 一 般 流 程 ， 对 基 于 ＧＪ ６ ０的 Ｉ ＴＭ 通 用 创 作 平 台进 行 了设 计 。 Ｂ６０ Ｅ 并 Ｂ ６０ Ｅ 关 键 词 ：交 互 式 电子 技 术 手 册 ； Ｊ ６ ０ Ｇ Ｂ ６ ０ ；创 作 平 台
０ 引 言
交互 式 电 子技 术手 册 （Ｅ Ｉ ＴＭ） 以数 字形 式 存 是
１ ＩＴ 发 展 综 述 ＥＭ
１ １ 国外 ｌＴ 发 展情况 研 究 ． ＥＭ Ｉ ＴＭ 理 论及 相 关 技 术研 究 开 展 最早 、 究 最 Ｅ 研 深 的首推 美 国 ， 国 国防部 于２ 美 ０世纪８ Ｏ年代率 先推 行“ 算 机 辅 助 后 勤 支 持 （ ＡＩ ） 战 略 （ 发 展 为 计 Ｃ ” Ｓ 后
储 ， 用文字、 采 图形 、 画 、 频 和视 频 等形 式 ， 动 音 以人
Ａｂ ｔ ａ ｔ Ａｎ Ｉ ｔ ｒ ｃ ｉ ｅ Ｅｌｃ ｒ ｎ ｃ Ｔｅ ｈ ｉａ ａ ｕ ｌ（ ＥＴＭ ） ｉ ａ ｎ ｅ ｌ ｅ ｔｚ ｄ ｉ ｆ ｒ ａ ｉ ｎ ｓｒ ｃ ： ｎ ｅ ａ ｔ ｅ ｔｏ ｉ ｖ ｃ ｎ ｃ ｌＭ ｎ ａ Ｉ ｓ ｎ ｉ ｔ ｌ ｇ ｎ ｉｅ ｎ ｏ ｍ ｔ ｉ ｏ
（ ． ０ ａ ｈ ｎ ｎ ｓ ａ ｃ ｏ ｐ，Ｅｌ ｃｒ ｎｃ Ｅｎ ｉ ｅ ｒ ｇ Ｉ ｓ ｉ ｔ ，Ｈｅ ｅ ３ ０ ７，Ｃｈｎ ） Ｎｏ ４ ３ Ｔｅ ｃ ｉ ｇ ａ ｄ Ｒｅ ｅ ｒ ｈ Ｇｒ ｕ ｅ ｔ ｏ ｉ ｇ ｎ ｅ ｉ ｎ ｔ ｕ ｅ ｎ ｔ ｆ ｉ２ ０ ３ ｉａ

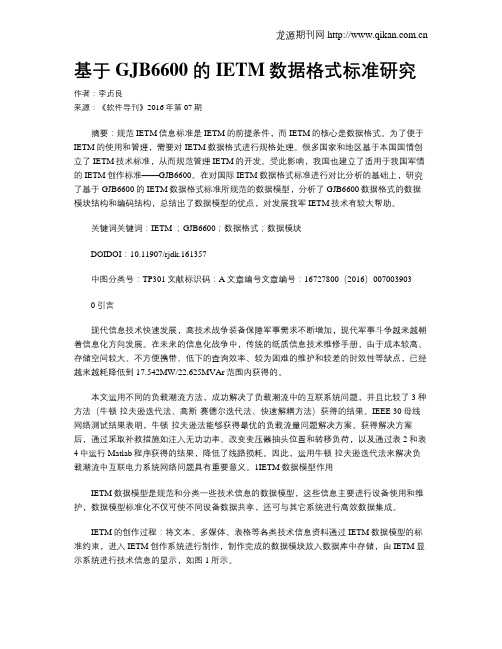

基于GJB6600 的IETM数据格式标准研究
基于GJB6600 的IETM数据格式标准研究作者：李贞良来源：《软件导刊》2016年第07期摘要：规范IETM信息标准是IETM的前提条件，而IETM的核心是数据格式。
为了便于IETM的使用和管理，需要对IETM数据格式进行规格处理。
很多国家和地区基于本国国情创立了IETM技术标准，从而规范管理IETM的开发。
受此影响，我国也建立了适用于我国军情的IETM创作标准——GJB6600。
在对国际IETM数据格式标准进行对比分析的基础上，研究了基于GJB6600的IETM数据格式标准所规范的数据模型，分析了GJB6600数据格式的数据模块结构和编码结构，总结出了数据模型的优点，对发展我军IETM技术有较大帮助。
关键词关键词：IETM ；GJB6600；数据格式；数据模块DOIDOI：10.11907/rjdk.161357中图分类号：TP301文献标识码：A文章编号文章编号：16727800（2016）0070039030引言现代信息技术快速发展，高技术战争装备保障军事需求不断增加，现代军事斗争越来越朝着信息化方向发展。
在未来的信息化战争中，传统的纸质信息技术维修手册，由于成本较高、存储空间较大、不方便携带、低下的查询效率、较为困难的维护和较差的时效性等缺点，已经越来越耗降低到17.542MW/22.625MVAr范围内获得的。
本文运用不同的负载潮流方法，成功解决了负载潮流中的互联系统问题，并且比较了3种方法（牛顿-拉夫逊迭代法、高斯-赛德尔迭代法、快速解耦方法）获得的结果。
IEEE 30母线网络测试结果表明，牛顿-拉夫逊法能够获得最优的负载流量问题解决方案。
获得解决方案后，通过采取补救措施如注入无功功率、改变变压器抽头位置和转移负荷，以及通过表2和表4中运行Matlab程序获得的结果，降低了线路损耗。
因此，运用牛顿-拉夫逊迭代法来解决负载潮流中互联电力系统网络问题具有重要意义。
1IETM数据模型作用IETM数据模型是规范和分类一些技术信息的数据模型，这些信息主要进行设备使用和维护，数据模型标准化不仅可使不同设备数据共享，还可与其它系统进行高效数据集成。
军用装备IETM创作研究
军用装备IETM创作研究
高万春;宋建华;骆彬
【期刊名称】《军民两用技术与产品》
【年(卷),期】2007(000)006
【摘要】IETM（Interactive Electronic Technical Manuals）是当前武器装备保障信息化领域研究的一个热点，它在军事领域的应用能显著地提高武器装备的综合保障水平，增强部队战斗力。
以某型飞机IETM系统研究课题为背景，介绍了IETM创作的技术方案、参照标准和实现技术的选择思路，依据S1000D为创作标准，提出了编著功能与阅读功能分离的系统架构，给出了基于Web环境的协同性IETM总体结构、数据流程和示例。
【总页数】2页(P39-40)
【作者】高万春;宋建华;骆彬
【作者单位】海军航空工程学院青岛分院,青岛266041
【正文语种】中文
【中图分类】TN-1
【相关文献】
1.装备IETM创作标准选择研究 [J], 胡梁勇;周立业
2.装备IETM创作标准选择研究 [J], 胡梁勇;周立业
3.多媒体对象在IETM创作中的应用研究 [J], 高万春;张锐丽;高扬
4.基于GJB6600标准的IETM创作平台与客户端研究 [J], 马晓峰;贾瑞生
5.军用装备IETM创作研究 [J], 高万春;宋建华;骆彬
因版权原因，仅展示原文概要，查看原文内容请购买。

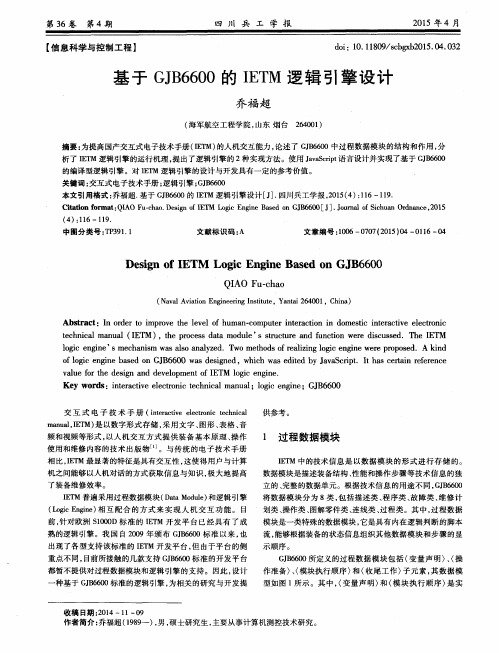

基于GJB6600的IETM逻辑引擎设计
ｏ ｆ ｌ ｏ ｇ ｉ ｃ ｅ ｎ ｉ ｇ ｎ ｅ ｂ ａ ｓ ｅ ｄ ｏ ｎ Ｇ Ｊ Ｂ ６ ６ ０ ０ ｗ ａ ｓ ｄ ｅ ｓ ｉ ｇ ｎ ｅ ｄ ， ｗ ｈ ｉ ｃ ｈ ｗ ａ ｓ ｅ ｄ ｉ ｔ ｅ ｄ ｂ ｙ Ｊ ａ ｖ ａ Ｓ ｃ ｒ ｉ ｐ ｔ ．Ｉ ｔ ｈ ａ ｓ ｃ ｅ ｒ ｔ ａ ｉ ｎ ｒ ｅ ｆ ｅ ｒ ｅ ｎ ｃ ｅ
（ 海军航空工程学 院 ， 山东 烟台 ２ ６ ４ ０ ０ １ ）
摘要 ： 为提 高国产交互式 电子技术 手册 （ Ｉ Ｅ Ｔ Ｍ） 的人机交互 能力 ， 论述 了 Ｇ Ｊ Ｂ ６ ６ ０ ０中过程 数据模块 的结 构和作用 ， 分
析了Ｉ Ｅ Ｔ Ｍ逻 辑引擎的运行 机理 ， 提 出了逻辑 引擎 的 ２种实现方法 。使用 Ｊ ａ ｖ ａ Ｓ ｃ ｒ ｉ ｐ ｔ 语言设计并实现了基于 Ｇ Ｊ Ｂ ６ ６ ０ ０ 的编译型逻辑引擎 。对 Ｉ Ｅ Ｔ Ｍ 逻辑 引擎的设计与开发具有一定的参考价值 。
（ ４ ） ： １ １ ６—１ １ ９ ．
中图分类号 ： Ｔ Ｐ ３ ９ １ ． １
文献标识码 ： Ａ
文章 编号 ： １ ０ ０ ６— ０ ７ ｏ ７ （ ２ ０ １ ５ ） ０ ４— ０ ｌ １ ６— ０ ４
Ｄｅ ｓ ｉ ｇ ｎ ｏ ｆ Ｉ ＥＴＭ Ｌｏ ｇ ｉ ｃ Ｅｎ ｇ ｉ ｎ ｅ Ｂａ ｓ ｅ ｄ ｏ ｎ ＧＪ Ｂ ６ ６ ０ ０ Ｑ Ｉ Ａ Ｏ Ｆ ｕ — ｃ ｈ ａ ｏ
（ Ｎ ａ ｖ ａ ｌ Ａ ｖ ｉ ａ ｔ ｉ ｏ ｎ Ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ Ｉ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅ ， Ｙ ａ ｎ ｔ ａ ｉ ２ ６ ４ ０ ０ １ ， Ｃ ｈ ｉ ｎ ａ ）
Ａｂｓ ｔ ｒ ａｃ ｔ：Ｉ ｎ ｏ ｒ ｄ ｅ ｒ ｔ ｏ ｉ ｍｐ ｒ ｏ ｖ ｅ ｔ ｈ ｅ Ｉ ｅ ｖ ｅ ｌ ｏ ｆ ｈ ｕ ｍａ ｎ— ｃ ｏ ｍｐ ｕ ｔ ｅ ｒ ｉ ｎ ｔ ｅ ｒ ａ ｃ ｔ ｉ ｏ ｎ ｉ ｎ ｄ ｏ ｍｅ ｓ ｔ ｉ ｃ ｉ ｎ ｔ ｅ ｒ ａ ｃ ｔ ｉ ｖ ｅ ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ ｃ
关于空军通信装备IETM的研究与实现
随着高新技术通信装备的投人和使用， 部队对 技术资料的依赖越来越大， 要求越来越高。国外的
先进经验表明： 应用交互式电子技术手册技术（ 卜 ＥＭ Ｉｅｃ ｅ ｔｎ Ｔ ｈｉｌ ｕ ）主要优 Ｔ 一ｎｒｔ Ｅ ｃ ｉ ｅ ｎａＭｎａ ， ｔａｉ ｌ ｒ ｃ ｃ ａ ｌ ｖ ｅｏ ｃ
点在于：
关于空军通信装备 】 Ｍ的研 究与实现 Ｆ Ｔ
面 友好、 功能完善的指导思想， 研究和开发 １ １的 １４ ＂１ Ｔ 过程， 要始终实用第一的原则， 不搞花架子， 尽可能 科学、 实用， 部队的使用、 简捷、 满足 训练和技术保障 的 要求， 发挥效益。同时， 要着眼发展， 尽可能采用 先进、 成熟的软件和技术， 有利于 技术方便改进和发
３２ ．． ４装备电 路图学习 实现电原理图、 方框图、 电路板图的 浏览、 查询； 浏览、 查询图形时， 可以对图形放大或缩小； 通过预 先设定， 实现电路图与元器件库的关键器件交互查
询。
３空军通信装备 １ Ｍ的设计方案 Ｅ ３
３１系 ． 统结构 根据部队 训练和技术保障需求， 空军通信装备 ＥＩ ＩＭ的系 ： ＇ 统软件基本结构和组成， 应该主要包括： 电台原 理学习模块； 电台安装架设指南模块； ） 维护 维修规范模块； 操作使用规程模块； 技术指标查询模 块； 元器件查询模块； 系统软件维护模块。详见图
随着电子技术和信息技术的飞速发展， 我军通 信装备正在向着集成化、 小型化、 智能化方向迈进， 技术含量日 益增大， 技术保障日 益复杂。同 我们 样， 还面临着军队员额尤其是军官比例缩小、 而装备种 类不断增多的现实矛盾。 如何保证新装备在最短时 期内 形成保障能力是我们Ｒ待研究解决的重要课 Ｒ 题。 就装备的技术手册而言， 我们还停留在技术说 明书和使用说明书的水平。技术说明书和使用说明

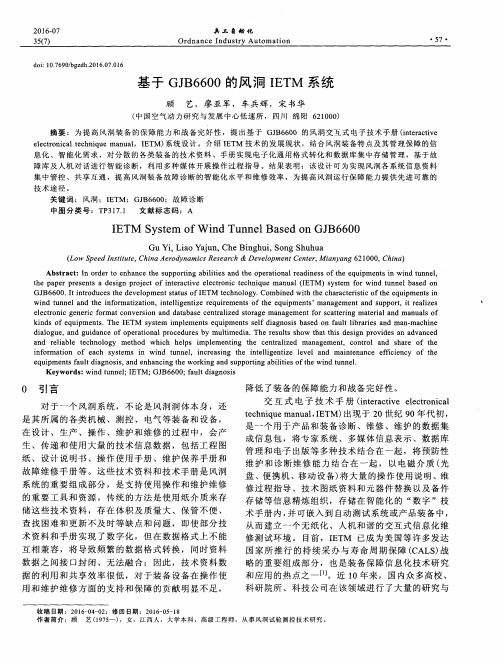

基于GJB6600的风洞IETM系统
ｔｈｅ ｐａｐｅｒ ｐｒｅｓｅｎｔｓ ａ ｄｅｓｉｇｎ ｐｒｏｊｅｃｔ ｏｆ ｉｎｔｅｒａｃｔｉｖｅ ｅｌｅｃｔｒｏｎｉｃ ｔｅｃｈｎｉｑｕｅ ｍａｎｕａｌ（ＩＥＴＭ）ｓｙｓｔｅｍ ｆｏｒ ｗｉｎｄ ｔｕｎｎｅｌ ｂａｓｅｄ ｏｎ
摘 要 ： 为提 高 风 洞 装 备 的保 障 能 力 和 战备 完 好 性 ，提 出基 于 ＧＪＢ６６００ 的 风洞 交 互 式 电子 技 术 手册 （ｉｎｔｅｒａｃｔｉｖｅ ｅｌｅｃｔｒｏｎｉｃａｌ ｔｅｃｈｎｉｑｕｅ ｍａｎｕａｌ，ＩＥＴＭ）系 统 设计 。介 绍 ＩＥＴＭ 技 术 的发 展现 状 ， 结合 风洞 装 备特 点及 其 管理 保 障的 信 息化 、智 能化 需 求 ，对 分 散 的各 类装 备 的技 术资 料 、手 册 实现 电子化 通 用 格式 转化 和 数据 库 集 中存 储 管理 ，基 于 故 障库 及 人机 对 话 进 行智 能 诊 断 ，利 用 多种 媒体 开 展操 作 过 程指 导 。结果 表 明 ：该 设计 可 为实 现 风洞 各 系统 信 息资 料 集 中管 控 、共 享 互 通 ，提 高风 洞 装备 故障 诊 断 的智 能化 水 平和 维 修 效率 ， 为提 高 风洞 运行 保 障 能力 提供 先 进 可靠 的 技术 途 径 。
Ｋｅｙｗｏｒｄｓ：ｗｉｎｄ ｔｕｎｎｅｌ；ＩＥＴＭ ；ＧＪＢ６６００；ｆａｕｌｔ ｄｉａｇｎｏｓｉｓ
０ 引言
对于 一个风洞 系统 ，不论 是风洞洞体本 身 ，还 是 其 所 属 的 各 类 机 械 、 测 控 、 电气 等 装 备 和 设 备 ， 在 设 计 、 生 产 、操 作 、 维 护 和 维 修 的过 程 中 ， 会 产 生 、 传 递 和 使 用 大 量 的 技 术 信 息 数 据 ，包 括 工 程 图 纸 、 设 计 说 明书 、操 作 使 用 手 册 、 维 护 保 养 手 册 和 故 障 维 修 手 册 等 。这 些 技 术 资料 和 技 术 手 册 是 风 洞 系 统 的重 要 组 成 部 分 ，是 支 持 使 用 操 作 和 维 护 维 修 的 重 要 工 具 和 资 源 。 传 统 的方 法 是 使 用 纸 介 质 来 存 储 这 些 技 术 资 料 ，存 在 体 积 及 质 量 大 、保 管 不 便 、 查 找 困难 和 更 新 不 及 时 等 缺 点和 问题 ， 即使 部 分 技 术 资 料 和 手 册 实 现 了 数 字 化 ，但 在 数 据 格 式 上 不 能 互 相兼容 ，将导致频 繁的数据格 式转换 ，同时资料 数据 之 间接 口封 闭、无法融合 ；因此 ，技术 资料数 据 的 利 用 和 共 享 效 率 很 低 ，对 于 装 备 设 备 在 操 作 使 用和 维 护 维 修 方 面 的 支 持 和 保 障 的 贡 献 明显 不 足 ，
交互式电子技术手册(IETM)创编系统研究
哈尔滨工程大学船舶装备科技有限公司
8
3. 交互式电子技术手册创编系统
图解零件创作工具 Heuship IETM - IPD Editor
以可视化为核心操作，规范装备零件管理要求为导向的快速创作工具
便捷导入工程图纸，绘制球标引线 图纸矢量缩放，准确描绘分解图中的 细节 符合IETM标准对零件图解的信息要求
哈尔滨工程大学船舶装备科技有限公司
7
3. 交互式电子技术手册创编系统
通用创编工具 Heuship IETM - Info Author
零代码模式的快速创编工具，为IETM制作人员屏蔽标准的复杂性，降低制作门槛，提升制作效率
提供项目定义的规范化过程引导 提供多项目管理
提供项目内的数据模块、技术插图管理
提供维修过程指导及故障消除判定操
作指导
哈尔滨工程大学船舶装备科技有限公司
10
4. 其他 IETM 相关研究
• 集成管理工具
• IETM运行平台软件
• 便携式终端
哈尔滨工程大学船舶装备科技有限公司 11
致谢
哈尔滨工程大学船舶装备科技有限公司 信息系统工程事业部
Thanks!
提供零件订货相关信息的管理
哈尔滨工程大学船舶装备科技有限公司
9
3. 交互式电子技术手册创编系统
故障诊断创作工具 Heuship IETM - Fault Editor
以可视化为核心操作，装备故障诊断维修需求为导向的快速创作工具
可视化故障流程图绘制，操作便捷 符合IETM标准对故障诊断流程的要求 提供具备直观引导能力的故障维修视 频/交互式动画嵌入功能
基于GJB6600的IETM制作平台设计应用与研究
基于GJB6600的IETM制作平台设计应用与研究
随着信息技术的不断发展，传统的纸质技术手册已逐渐被基于电子化
的交互式电子技术手册（IETM）所取代。
GJB6600是中国航空航天工业企
业的一种IETM制作规范，它定义了制作IETM所需的各种要求和标准。
本
文将着重探讨基于GJB6600的IETM制作平台的设计应用与研究。
再次是多媒体资源管理。
IETM中通常包含大量的多媒体资源，如图像、视频、音频等。
基于GJB6600的IETM制作平台应提供有效的资源管
理功能，包括文件上传、资源检索、关联关系管理等，以便用户能够方便
地管理和利用这些多媒体资源。
总之，基于GJB6600的IETM制作平台的设计应用与研究具有重要的
意义。
它可以提高IETM制作的效率和质量，满足用户对信息交付的需求，推动军工装备信息化建设的进一步发展。
基于GJB6600的某型装备交互式电子手册研究
基于GJB6600的某型装备交互式电子手册研究作者：徐齐严代彪来源：《电子技术与软件工程》2016年第03期摘要交互式电子手册（IETM）是当前装备信息化领域研究的热点。
本文以某型后勤指挥装备操作维护的要求为例，介绍了IETM的主要标准和规范、分类和技术特点，并综合运用XML技术和数据库技术建立了该型装备的交互式电子手册，提高了装备综合保障水平，增强了部队战斗力。
【关键词】交互式电子手册技术标准数据库1 引言交互式电子技术手册（IETM，Interactive Electronic Technical Manual）是将设备的图纸资料、操作规程、维修规范、故障处置和使用管理等内容按照相关的标准有机的组织管理起来，以文字、表格、图像、视频及动画等形式显示并以人机交互的方式进行查阅，将维修人员或操作人员所需的信息实时展现的系统。
IETM具有辅助功能多样化、表现能力强、查询方便、版本更新容易、能即时远距离传输、多用户能同时阅读或维护的特点。
IETM是在现代信息与电子技术发展的基础上实现的装备综合保障技术和手段，能够将装备全寿命周期内产生和使用的技术信息和数据（包括上文所述的工程资料、技术图纸、操作说明和维修手册）等有机结合，构成基于电磁介质且具有交互能力的数字化技术文档，为操作使用人员提供合适的技术指导和信息支持，达到缩短培训时间、提高操作效能、降低资料管理费用等目的。
2 IETM技术概述IETM的发展经历了5个发展阶段，也被称为5个等级。
第1等级：电子图像式分页索引文件，特点：（1）整页图像浏览。
（2）可通过上下左右移动与缩放来浏览。
（3）有限的使用超链接、4BMP格式文件。
第2等级：电子滚动式文件，特点：（1）滚动窗口浏览。
（2）提供可选择的图形和超链接。
（3）具有书签、检索等导览功能。
（4）可选择SGML或带索引的PDF格式。
第3等级：线性结构的IETM，特点：（1）提供对话式的交互功能。
（2）线性结构，依文章内容的逻辑顺序显示资料。
装甲装备IETM研制的规范化管理研究
ACADEMIC RESEARCH 学术研究一、前言随着高新技术的飞速发展和在军事领域的广泛应用，装备技术复杂性大幅提高，欧美等西方主要国家为了满足装备全寿命周期保障需要，已广泛推广应用交互式电子技术手册（Interactive Electronic Technical Manual ，以下简称IETM）。
IETM是以数字形式存储，采用文字、图形、表格、音频和视频等多种表现形式，提供装备基本原理、使用操作、维护保养、辅助维修、辅助训练等内容的技术出版物。
它克服了传统纸质技术手册所存在的一系列不足，实现了IETM 产品随装备技术状态更改、维修保障方法革新时的同步更新等问题。
IETM作为一项支撑装备保障信息化的重要手段，已成为当前世界各国发展和推广应用的热点。
美国于1989年成立了三军IETM工作组，主要负责开展IETM关键技术及其标准化的研究，将其应用于装备保障信息化领域；于1992年制定了一套较完整的IETM规范；1997年，其主要现役装备和全部新研装备均配备了IETM。
目前，美军和欧洲通过多年探索和应用，已形成系列日臻成熟的IETM管理制度和技术标准，并发挥了显著的军事与经济效益。
目前，IETM技术应用在我军装甲装备工作中尚处于探索应用阶段，其军事需求分析得还不够充分，相关管理制度和技术标准有待进一步修订完善。
开展我军装甲装备IETM 规范化研究已成为当前我军装甲装备建设的一项重要任务，这对于推进具有我军特色的军事变革，建设信息化军队，打赢信息化战争，提高装甲装备保障信息化水平、维修能力与训练水平都具有十分重大的意义。
为确保我军装甲装备IETM工程项目管理工作扎实、有序地开展，需尽快制定装甲装备IETM工程项目的顶层标准化文件，统筹构建装甲装备IETM技术体系，完善标准体系，开展需求论证和研制管理制度研究，研制典型装甲装备IETM示范案例，并在应用中验证完善相关标准体系和管理制度。
二、IETM主要特征和功能IETM是以标准化数字形式存储，采用文字、图形、表格、音频和视频等形式，以人机交互方式提供装备基本原理、使用操作和维修等内容的技术出版物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于GJB6600的IETM制作平台设计与应用研究1.引言近年来，信息化的高速发展使得数据库、网络和多媒体等技术在大型装备的后勤保障工作中逐渐得到应用[1]。
很多国家和地区在大型设备中开始大量使用交互式电子技术手册（IETM，Interactive Electronic Technical Manual）来管理装备全寿命周期中各种技术资料和技术文档。
IETM采用数字格式化，将技术资料和技术文档存放在适当的软件媒介（光盘或磁盘），让使用者可以随时查阅和修改文件内容，完成实时的交互任务，快速地存取大量资料。
另外，采用电子文档格式保证了较低的开发成本，同时，资料的正确性和完整性大大提高了装备系统的后勤保障水平。
采用电子文档格式管理各种文档和技术手册，是有效节省全寿命周期费用、大大提高装备可用性的重要措施[2]。
2.国内外研究现状2.1.国外发展现状IETM理论及相关技术研究开展最早、研究最深的首推美国，经过十多年的努力，美国国防部和海军制定了一系列通用标准和专用标准，用以指导IETM的开发、应用与实施。
美国海军于80年代末90年代初首先研发了F-14A战斗机和F/A-18战斗机的IETM。
随后，美国空军把F-16战斗机的高达75万页的技术文档和技术手册制成了39片光盘IETM。
目前，美军的大部分IETM属于比较先进的第四级，洛克希德(LockHeed)公司开发的F-16综合维修信息系统(IMIS IntegratedMaintenance Information System)。
受美国国防部的影响，北大西洋公约组织(NATO)自1998年以来，积极采取各项步骤，努力推动实施CALS战略，强调以数据格式标准为先导，将IETM作为一种重要的CALS 应用技术加以研究。
近年来，俄罗斯以及日本、韩国、新加坡等国的军方也积极引入IETM技术和开展IETM 的研究与应用。
2.2.国内发展现状国内20世纪80年代开始由军方率先引入综合后勤保障(ILS)和CALS概念，翻译了大量ILS资料，对CALS和IETM的基本概念、内容形式和应用前景有了初步了解。
2008-2009年，总装备部发布了GJB 6600《装备交互式电子技术手册》系列标准[3]，这标志着我军IETM系统进入了快速发展期。
目前，国内一些研究机构、科研院所已经开始着手研究基于GJB 6600的IETM系统[4][5]，虽然有一些阶段性的成果发布出来，但大多关注制作流程和平台实现，对制作效率和展示效果研究较少。
针对上述问题，本文提出一种基于GJB 6600的IETM制作平台模型，并将其应用到某型号装备的电子手册制作过程中。
3.IETM制作平台模型3.1.物理架构IETM的制作涉及数据采集、模块制作、出版物审批、发布等多个环节，每个环节的执行者都不尽相同，因此IETM制作系统首先应该是一个协调工作平台。
其次，IETM关注的是装备全生命周期的技术文档，这些技术文档存在于ERP、PLM等与装备生产相关的各业务系统中，如何实现这些业务数据的自动化采集也是IETM制作系统应该考虑的问题。
基于上述考虑，本文提出如下物理架构：IETM资料制作、IETM资料管理、IETM发布以及阅读。
（2） 基础组件层。
为综合应用层提供技术支撑，具体包括：三维引擎、故障推理机、工作流引擎、搜索引擎、数据交换服务以及组织权限服务。
（3） 数据层。
该层主要为整个系统提供数据支撑，根据业务类型可分为：元数据库、数据模块库、多媒体资料库以及系统数据库。
（4） 标准规范及安全机制。
标准规范是IETM系统制作和发布的基础，本文基于GJB 6600实现。
另外，为保证建成后的系统安全运行，需要建立统一的信息安全保障机制，具体包括数据的分级授权和系统操作日志两个方面。
3.3.信息交换流程下图给出了IETM制作的信息交换流程，技术信息从开始制作到交付需要经历如下几个阶段：资料收集及整理、格式转换及处理、信息存储、信息发布、信息阅读。
（4）DM数据的过程。
用户在出版发布前需填写本次出版发布的一些必要信息，如作者、出版日期、接收单位、版本、数据包名称等等，系统将根据数据资料版本、适用性、过滤条件等，生成数据包文件。
IETM数据包可在单机运行，也能在网络环境中运行。
它支持四种形式：打印出来的纸质手册、将数据、浏览样式、浏览器打包在一起的光盘运行程序；网页格式文件；XML格式数据包。
（5） 信息阅读。
对于纸质手册、网页文件，用户可直接浏览，对于XML格式数据包和光盘程序，则需要IETM阅读器。
4.关键技术4.1.半结构化数据编辑技术根据GJB 6600制作的IETM数据包括两部分：xml数据文件、图片等多媒体资源文件，其中前者是结构化数据，后者为非结构化数据。
对于结构化数据，我们可以采用结构化编辑器Altova XMLSpy进行编辑，但对于非结构化数据则需要专业的多媒体编辑器。
另外，GJB 6600所定义的数据节点粒度非常细，有些节点独立编辑起来繁琐且困难，比如：单元格节点、图形热点节点等。
针对上述问题，本文拟采用半结构化数据编辑技术实现数据模块的制作。
整个数据模块编辑器还是采用结构化方式列出数据节点层次树，普通节点仍然出现在树中，但对于单元格节点、图形热点节点等不方便直接编辑的节点则融合到上级方便编辑的节点中形成复合节点（比如：表格节点、图形节点），然后针对复合节点开发专业的编辑工具进行编辑。
4.2.三维仿真技术为了实现交互性并提高培训效果，我们摒弃传统的视频方式，转而采用三维虚拟技术来构建装备虚拟场景，用户不仅可以方便地对模型进行缩放和旋转操作，还可以通过鼠标点击事件来实现与模型的动态交互。
（1） 虚拟场景的实现平台。
采用Cult3D插件来展现虚拟场景，与同类技术相比，Cult3D 具有数据文件小、图形逼真等优点。
（2） 三维模型的构建。
随着CAD技术的发展，新研制的装备大部分是采用UG、Pro/E、SolidWork等业界成熟的软件系统建模，因此可以直接将这些格式的文件导出为Cult3D格式的模型文件。
而对于那些只有二维图纸的装备，则需要利用3DMAX来重新建模。
（3） 三维交互的实现方法。
三维交互是通过三维虚拟场景与阅读器之间的EAI接口来实现的。
交互的基础是事件，场景中的节点通过事件入口（evenIn）接收事件，通过事件出口（evenOut）发出事件。
（4） 文字、图片等辅助媒体资料与三维模型的联动。
为了加深用户对系统结构特征的理解，需要将文字、图片等多媒体素材引入三维场景，为每个模型提供详细说明资料。
根据资料的展示方式可将其分为实时注释和超链接两种，前者利用EAI技术实现关键部位的注释，后者通过弹出说明网页的方式提供详尽说明。
4.3.图形化故障隔离技术传统的故障隔离采用分步操作、回答问题以及跳转等方式，引导用户一步步完成故障诊断，这种方式最大的问题在于无法向用户展现故障隔离操作的全貌，另外用户也不能跳过不想执行的操作环节。
解决这些问题的最有效方法就是根据操作步骤间的跳转关系自动生成故障隔离流程图，当用户选中图中某个环节时，系统自动显示当前环节的操作内容。
5.应用效果分析本文采用面向对象的设计思路对IETM制作平台进行设计和开发。
服务器端操作系统采用的是Windows Server 2003，数据库是My SQL 4.1，应用服务器是Tomcat 5.5，开发工具是My Eclipse 7.0，客户端操作系统是Windows XP，浏览器是IE 6.0，虚拟场景采用Cult3D 插件展示。
（1） IETM制作系统。
制作系统由编码管理、资源管理、创作管理、出版物管理等几个模块组成。
编码管理主要实现多媒体资料和数据模块的统一编码，以保证信息的唯一性；资源管理用于图片、音频、视频、三维模型等多媒体资料的集中管控；创作管理是编制IETM的主要模块，整个编制窗口由两部分组成：左边是数据模块的结构树，右边是编辑器；出版物管理模块完成最终出版物的组织、预览和发布工作。
这种集数据采集、数据组织和数据发布于一体的IETM制作系统，不仅能够快速地完成技术文档的再组织，而且具有通用性，可推广到任何装备。
图4 IETM制作系统（2） IETM阅读器。
阅读器是一个独立运行的系统，用于出版物的阅读，根据GJB 6600要求，阅读器需要实现访问控制、导航、检索、图形化显示、注释、链接、打印、交互式故障诊断等功能。
下图给出了某型号装备的出版物阅读界面，阅读者可通过鼠标等设备操作虚拟场景中的部件，并可实现虚拟场景与右边控制页面间的双向交互。
图5 IETM阅读器上述应用表明，本文提出的基于GJB 6600的IETM制作平台能够快速应用到不同装备的电子手册制作过程中，而且展示效果较好，交互能力也很强。
6.结论本文针对装备IETM系统制作过程中存在的问题，提出基于GJB 6600的通用IETM制作平台模型。
在对模型的物理架构、功能架构、数据流程、关键技术等进行深入的研究和分析之后，本文利用Java + Cult3D技术实现了IETM制作平台，并将其应用于某型号装备的电子手册制作中。
应用效果表明，该平台能够快速实现不同装备的电子手册制作，且展示效果和交互能力较强，基本能够满足装备操作培训和维修需要。
参考文献：[1]刘伟, 刘达斌, 周强, 李武等, 产品创新管理, 重庆出版社, 2001[2]/standards.html[3]刘新建,李本威,黄振和,等. GJB 6600. 装备交互式电子技术手册[S]. 北京:总装备部军标出版发行部, 2009[4]刘洪,陈志勇,杨瑛, 基于GJB6600的IETM创作研究, 舰船电子工程, 2011年第5期[5]。
