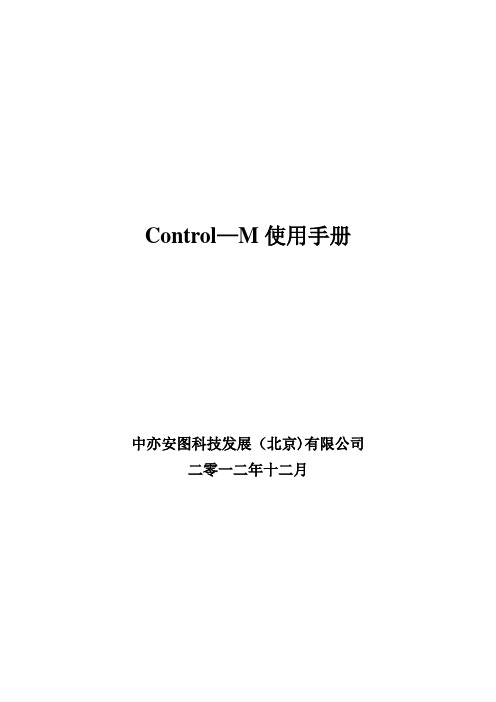

Control_M使用手册20130415

Control_M使用手册20130415

Control—M使用手册中亦安图科技发展(北京)有限公司二零一二年十二月1体系结构1.1架构说明CONTROL—M生产管理建立在一个三层结构基础上,它包括CONTROL-M/Enterprise Manager,CONTROL—M/Server和CONTROL-M/Agents三个组件。

➢CONTROL—M/Enterprise Manager(以下简称:CONTROL-M /EM)提供一个统一的,适用于所有平台的GUI界面。

它拥有自己的独立的数据库,通过Gateway与Control-M/Server 进行连接,管理与控制所有的Control-M/Server与Control-M/Agent.➢Control-M的服务器(Server)Control—M 处理的核心,它是调度作业、管理作业处理流程、提供作业流状态信息的引擎.保存所有作业的定义及其调度规则。

同一架构体系中Control—M/Server可以有多个(青岛银行目前只有一个).➢Control-M/Agent负责在应用服务器上执行具体的作业,如批量调度,文件传输等等。

Control—M/Agent可安装在各种操作系统上,并提供如AFT(文件传输),DATABASES(数据库存储过程),SAP(SAP软件相关)等功能模块方便不同的应用进行作业执行。

注:另外在CONTROL-M/Server和CONTROL—M/EM Server支持高可用,保障整个系统的不受故障影响。

作业生命周期:1.作业在Control-M/EM提供的GUI界面中进行定义。

2.作业提交到Control-M/Server进行调度.3.Control-M/Server将作业提交到所需执行的Control-M/Agent进行执行。

4.Control—M/Agent将作业执行信息返回到Control—M/Server。

5.Control-M/Server将作业信息同步到Control-M/EM供GUI界面进行展示。

Inter Contro 控制器 CGM和CMV使用说明书

Inter Contro 控制器 CGM和CMV使用说明书

功能
含义
1
C_SHLD
CAN 屏蔽线
2
C1_L
CAN1_L
3
C1_H
CAN1_H
4
C0_L
CAN0_L
5
C0_H
CAN0_H
6
CAN_GND
7
GND
CAN 地线 电源地
8
C_V+
CAN 传感器供电
9
IPON
启动电源
10
VIM
常闭电源,直接接蓄电 池,可用 0.5A 保险丝
S1 终端电阻
S1 为 CAN0 和 CAN1 的终端电阻,拨码开关,将拨码开关拨到“ON”,总
引脚序列号
功能
含义
电脑 9 针串口接头
1
GND
地线
5针
2
TxD
232 总线发送
2针
3
RxD
232 总线接收
3针
4
CTS
232 总线清除发送
5
RTS
232 总线请求发送
当 VIM 没有连接时,实
6
UBAT
时时钟的备用电源
X9 电源以及 CAN 总线连接(引脚序列号从右往左计数:最右边为 1)
引脚序列号
口端口可以通过“我的电脑”Æ“属性”Æ“硬件”Æ“设备管理器”Æ“端口”
查询,波特率为显示器的下载的内置波特率,出厂为 19200,为了更快的下载,
可以修改显示器波特率:Data TypeÆCommon/SystemÆTSystemCfgÆ ASC0_Baudrate Dword :=19200;将 19200 修改为 57600 即可,断电后新的波特率 生效。
指示灯:

E3使用指南

目录什么是用户操作指南? (3)本文件说明 (3)系统安装 (4)软件安装环境 (4)软件安装步骤 (4)首次安装 (4)在以前版本基础上安装 (7)启动应用 (8)准备单线图 (9)定义电气安装的一般特性 (9)增加电气符号 (11)调整图形 (14)输入线路元件的特性 (15)修改线路组成 (17)移动和关闭标准图库工具箱 (19)缩放 (20)打印图形 (20)保存项目 (21)定义所需的电源功率 (22)计算系统 (29)自动计算系统(可选) (29)分步计算系统 (34)显示计算结果 (38)修改电路后更新计算 (39)保存项目 (40)打印项目结果 (41)准备器件清单 (41)输入一般信息 (45)打印文档 (47)保存项目 (50)比较时间-电流曲线 (51)关闭应用 (54)2什么是用户操作指南?用户操作指南是我们使用Ecodial 3软件设计一个低压安装系统项目的设计过程举例。

指南中介绍的实例与软件一起提供.文件名为Execorri.hil.通过本指南,你可以熟悉Ecodial3软件的主要功能。

它由六个阶段组成:⏹准备低压安装系统的单线图,⏹定义所需的电源功率,⏹计算安装系统,⏹打印项目结果,⏹比较时间-电流曲线,优化选择性。

以上的每个阶段在本文件中均以单独的章节介绍.本文件说明本文件将指导你设计一个项目, 熟悉设计方法,以便于以后可以熟练地使用本软件进行项目的设计选型。

在本实例中,首先面临的是要完成的作业,然后会逐步指导作业的执行过程。

作业前以✍符号引导.系统安装软件安装环境⏹IBM PC 或兼容机,奔腾75微处理器,16M内存⏹20M 硬盘自由空间⏹Windows 3.1 或以上操作系统(Windows 95, Windows98 或Windows NT)⏹CD-ROM⏹与Windows 兼容的打印机和鼠标软件安装步骤首次安装⏹启动WINDOWS,将安装盘插入光驱中,双击SETUP.EXE。

奥的斯电梯E-CON一体化控制柜调试指导书

E-CON一体化扶梯控制柜(标准)调 试 指 导 书编号: OM5339H048速捷电梯有限公司表单名称:[调试指导书] 版本:V1.1E-CON 一体化扶梯控制柜 编制日期:[2015-12-16] 页码:第 2 页共47 页更改记录表序号 日期 版本号 修订人 更改内容 更改原因1 20151216 V1.0 王利华 新归档 新归档2 20160215 V1.1 王利华 更新故障代码表 功能增加表单名称:[调试指导书] 版本:V1.1E-CON 一体化扶梯控制柜 编制日期:[2015-12-16] 页码:第 3 页共47 页目 录1. 概述 (4)2. 调试人员资质 (5)3. 运行条件检查 (5)4. 调试工具使用说明 (8)5. 系统菜单 (10)6. 自学习前的检修运行 (15)7. 传感器安装调试 (16)8. 运行调试 (19)9. 整梯调试 (24)10. 故障排除 (24)11. EMCB多功能安全控制板监控信息查看 (30)12. IECB逻辑板监控信息查看 (32)13. 日常维保 (38)14. 安全注意事项 (38)15. EMCB多功能安全控制板使用要求 (38)表单名称:[调试指导书] 版本:V1.1E-CON 一体化扶梯控制柜 编制日期:[2015-12-16] 页码:第 4 页共47 页1. 概述E-CON一体化扶梯控制柜是优迈在新标准扶梯控制柜基础上,进行优化创新后的新一代扶梯控制柜。

E-CON控制柜对整体进行了优化,其体积是新国标控制器的1/2,对安装来说非标的方便,要求低。

,EMCB多功能安全板在设计上沿用EMCB板的功能,同时对安全板进行了优化设计,其适配扶梯名义速度可任意值配置。

整个控制柜保持优迈传统的设计方案,控制柜由上机房控制柜和下机房接线盒两部分组成,见图1和图2。

上机房控制柜是整个扶梯的控制系统,下机房接线盒将扶梯下头部所有信号线通过上下机房连接电缆连接到上机房控制柜。

Control_M使用手册20130415资料


Control-M/Agent 向另一台未安装 Control-M/Agent 的应用服务器去下发作业。 由于 受网络以及用户的限制以及 Remote Host 无法加载功能模块, 所以使用起来相对没
Control-M/Agent 可安装在各种操作系统上, 并提供如 AFT(文件传输) ,DATABASE(S数
据库存储过程) , SAP( SAP软件相关)等功能模块方便不同的应用进行作业执行。
注:另外在 CONTROL-M/Server和 CONTROL-M/EM Server支持高可用,保障整个系统的 不受故障影响。
作业生命周期: 1. 作业在 Control-M/EM 提供的 GUI 界面中进行定义。 2. 作业提交到 Control-M/Server 进行调度。 3. Control-M/Server 将作业提交到所需执行的 Control-M/Agent 进行执行。 4. Control-M/Agent 将作业执行信息返回到 Control-M/Server 。
所以通过 Gateway 来处理 EM 具体和哪个 Control-M Server 通信。 Gateway 只负责管理 谁和谁通信,具体的通信是由 CMS 来处理。 Configuration Management Server ( CMS ) 与 Control-M Server 的 Configuration Agent 通信,通过它来处理管理员发布的请求。 Global Alerts Server ( GAS ) 管理报警信息给所有的 EM GUI 。 Global Conditions Server ( GCS) 发布全局条件给不同的 Control-M/Server 。 Batch Impact Manager ( BIM ) 进行关键作业进行提前告警。 Forecast Server 帮助查看未来某一天所需执行的作业。 Naming Service 用于提供 EM Server 对外的服务接口。 Configuration Agent 用于与 Control-M/Server 进行通信,下发作业调度指令。

Elektronikon 控制器操作说明书

Elektronikon控制器操作说明书Array第一章概述1.1介绍Elektronikon控制器基本参数* 供电电压 24VAC +40%/-30%* 保护等级前面板IP55 后面板IP20* 工作温度范围运行中 -10°C…..+60°C 存放中-30°C…..+70°C* 允许湿度相对湿度95%* 机架塑料面板覆盖金属组合* 安装电气系统柜面板Elektronikon控制器有以下功能:* 控制空压机* 保护空压机* 监控空压机工作维护状况* 失电后的自动重启* 自由起动1.2空压机自动控制操作控制器通过自动加载卸载空压机保持程序设定界限中的压力。

可设定的数值例如加载卸载压力,最小停止时间等。

控制器在电源供电可能不足时,会停止空压机,在压力可能减小时,也可以自动起动空压机。

万一卸载时间太短,空压机会保持运行以阻止太短的停顿时期。

1.3保护空压机停机几个传感器提供给空压机进行检测。

假若这些测量值超出了控制器设定的停机警戒线,空压机将被停下。

同时屏幕1将会立即显示停机消息,以及报警灯2将会闪动。

停机报警停机报警警戒线是可设定的,低于最低停机警戒线的报警届限。

假若传感器测量值超出了控制器设定的停机报警警戒线,屏幕1将会立即显示报警消息,以及报警灯2将会闪动。

报警信息会很快随着报警条件的消失而消失。

失电后的自动重启控制器固化了空压机失电后的自动重启功能,根据需要设置将该功能激活。

自由起动给予起动命令后(通过控制器自动起动或是手动起动),进入自由起动操作。

第二章控制面板表一:控制面板操作第三章功能键功能键功能键1用途:* 手动加载卸荷空压机* 响应或程序设定* 主机过载,停机,维护信息,急停状态复位* 存取控制器收集的数据功能键功能的改变取决于屏幕菜单。

它最普通的功能列于下表。

表二:功能键功能第四章滚动键滚动键1可以在显示中进行滚动操作。

只要在屏幕中最右侧可以见到向下的箭头指示,就可以利用同样符号的滚动键查看下一个项目。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Econtrols系统软件使用故障保护策略9、ECI EDIS软件安装及使用方法介绍:软件安装:9.1 软件的安装EDIS——Engine Display Interface Software 发动机显示界面软件双击setup.exe安装点击next(下一步),选择安装路径至安装完成。

9.2 软件的使用(确保ECU接线正确、通讯口线束接线正确、连接诊断线)点击开始菜单栏里面的GCP display 图标,出现下图,将密码复制后,点击paste password,再勾上save password and sn ,点击OK进入软件。

主要页面的介绍(主页面、VEcal页面、CLCalNG页面、Boost页面、Service1和Service2、Test页面、Faults页面、)(1)主页面(介绍包含的一些信息:标定文件版本、燃料控制模式等)2、VEcal页面包含有点火提前角、氧浓度、闭环和自适应修正量(3) CLCalNG页面(4) Boost页面(WGP gate pressure 的调整)在怠速状态下调整WGP gage pressure 压力值至23.5左右(6) Test页面(断缸测试、电子油门和节气门的测试)介绍如何断缸测试(spark kill test),以及测试电子油门和节气门(DBW Test)。

注意:现在标定的点火线圈号和气缸号是一致的,也就是1号线圈对应1缸,5号线圈对应5缸,依次类推(测试在以后会有详细介绍)(7) Faults页面(故障)可以看到当前和历史故障,双击历史故障的红点后出现下图可以清除单个历史故障和所有历史故障代码。

还可以根据出现的故障代码判断出现故障的某个环节。

电压值判断传感器是否完好。

9.4 曲线图的采集一、选择参数进行数据采集:1)、用鼠标右键点击所需要采集曲线的参数,这个参数的方框随即会变为绿色2)、最大允许采集10个参数的曲线,选定完成后单击键盘的P键会出现系统绘制出的曲线图。

二、利用数据模板进行数据采集:1)点击主菜单“plot/log”,选择”load plot setup”2)出现“select plot da ta file”对话框,选择需要导入的模板文件,如”thaizhang”,点击load3)所有需要采集的参数会变成绿底,表示需要采集的参数已经选择,按字母:“P”,则会出现数据采集画面:更改时间轴(横坐标)的时间间隔单击stop,原右侧灰色显示的time inerval 会高亮显示,更改对应的数值,单位为秒。

查看不同参数的纵坐标单击图框中部三角形箭头可以选择不同参数的纵坐标曲线图的存盘点击Save可以将当前显示在屏幕上的图形保存至电脑上。

点击Snapshot可以在不影响原图的情况下抓当前图形,点击Save存档。

9.5 标定文件的写入(发动机不运转,电控系统有电并通讯正常)9.5.1 向ECU内写入*.mot格式的标定文件(发动机完整的控制程序)点击file菜单,选择Reprogram target 出现下图,再选择标定文件load。

9.5.2向ECU内写入*.cal格式的标定文件(发动机部分参数修改后的控制程序)点击file菜单,选择load calibration from disk出现下图,再选择标定文件load。

10、常见故障处理流程故障诊断遵循的一般原则:先简后繁、先易后难、先外后内10.1 发动机不能起动发动机不能启动故障是比较常见的故障之一,处理该故障时,首先确保ECM供电正常,利用标定接口软件能正常通讯,以利用接口软件来进行故障判断。

影响发动机起动一般有以下几个方面的原因:1、蓄电池电压过低,导致发动机拖动转速过低(<200rpm),传感器输出电压过低,ECM无法建立同步信号。

2、整车向发动机不供气。

3、发动机起动过程中,主继电器未吸合导致发动机执行器未供电,无法驱动。

故障、诊断故障管理所有的故障和故障码都是通过EDIS接口软件的Faults页面来进行管理。

主要功能包括浏览故障信息,下载故障数据(故障快照和快速数据记录),擦去内存中的故障记录以及定义需要记录的参数。

故障一般分为两种:激活的和历史故障码。

激活故障码是当前处于激活状态的,而历史故障码是以前出现故障时生成的,现在有可能还处于激活状态。

一旦故障发生,该故障立即被导入历史故障码中,并且故障快照和快速数据记录都会保存下来。

图2为一个故障码激活时的故障码管理页面,该页面显示:故障码同时出现在激活码和历史码清单中,并且故障指示灯图2 一个故障码激活时的故障码管理页面图3 一个历史故障码的故障管理页面一旦激活一个故障代码,EDIS软件会自动记录两组数据:故障快照和快速数据记录。

故障快照(FSS)是当故障触发时的数据采样,采样数据按照故障页面Snapshot Base 和Snapshot Custom中定义的参数来采样。

故障激活时,FSS将在第一时间保存前面的8个故障的数据。

快速记录数据(FDR)是一组周期为10s数据流,该数据流包括故障触发前8s和后2s的数据。

故障激活时,FDR将在第一时间保存前面2个故障的数据。

FDR记录的参数按照故障页面the Flight Data Base 和Flight Data Custom定义记录数据FDR数据储存在RAM中,因此,该数据仅仅在ECM未切断电源时可以访问。

另外,如果ECM内有一个“Dirty Flash Page”,那么FDR数据则无效。

FSS数据则储存在EEPROM中,ECM断电后,该数据依然保存下来。

两组数据都能利用手提电脑通过历史故障信息界面进行数据访问和储存。

FSS和FDR基本变量包含发生故障时进行诊断的常用参数,该模块参数由OEM定义,基本变量定义与具体故障无关。

用户可以通过单击鼠标左键从参数清单中来选择需要记录的一些辅助信息。

图4为用户定义故障参数的实例。

图4 用户定义故障参数界面访问故障信息时,通过双击历史故障清单模块中的故障指示灯来激活信息窗口。

如图5所示。

从该窗口用户可以了解故障代码的具体信息;了解故障是否是在当前的工作循环内发生;确认是否是该故障引起发动机停机;确定自从故障昀近一次激活以来又打开过多少次钥匙开关;清除选择的或全部故障码,查看故障快照和记录数据。

表4列出历史故障信息窗口的选项,如果相同历史故障再次被激活,历史故障不会被覆盖,并且记录第一次故障发生时的数据。

图5 历史故障信息界面表4历史故障信息界面各按钮功能表Fault Description 固定的文本格式,显示故障代码和故障描述Message BoxFault During Key 复选项,确认是否是当前发动机运行循环内所发生的故障Cycle CheckboxFault Caused Engine 复选项,确认是否是该故障引起发动机停机Shutdown CheckboxKey Cycles Since 指示故障激活后钥匙开关打开的次数Fault Active IndicatorClear This Fault 从ECM中清除已选的历史故障代码Button*Clear All Faults从ECM中清除全部历史故障代码Button*View Snap Shot Data 从ECM中读取数据快照,该数据是根据基本和用户数据参数Button定义采集的,具体例子见图6View Flight Data 从ECM中读取一个10s的数据流(其中包括故障触发前8s和Recorder Data Button 后2s的数据),该数据流所采集的数据列表根据基本和用户快速数据采集清单,具体的数据采集例子见图7Close Button 退出历史故障信息界面,不删除或清除任何故障图6为当点击View Fault Snapshot按钮后出现的故障快照的例子,一共有两组数据:基本数据和用户参数,一旦导出,该FSS数据可以以FSS为扩展名的文件格式储存在电脑中,并且可以用任何ASCII软件(如记事本)浏览。

图6 快照数据界面图7为点击View Flight Data Recorder按钮后出现的数据快速记录界面,FDR根据基本和用户设定的参数捕捉一个10s的数据流,FDR数据界面类似于快速绘图界面,从该界面,FDR数据可以保存到电脑中,数据文件是以.fdr为扩展名,以逗号为分隔符的文本文件。

该文件保存至电脑后,FDR数据可以用能处理逗号分隔格式数据的软件(如Microsoft Office Excel )进行数据后处理。

图7图7 点击View Flight Data Recorder按钮后出现的数据快速记录界面故障信息可以通过“Clear All Faults”手动清除故障。

一旦选择清除功能,就会出现一个如图8所示的对话框。

选择YES则删除ECM中的全部故障信息。

图8 清除故障对话框诊断测试应用于点燃式发动机的GCP发动机控制模块(ECM)内置了一个能进行10种诊断测试模式的诊断模块,该诊断测试模块能辅助诊断发动机控制是否正常(图1)。

本章主要介绍这些测试外部环境、测试状态、及每种测试的操作方法。

7.1切断点火测试通过选择“Coil X”可以在任何运行工况下单独切断X缸点火,持续时间根据标定软件定义时间确定或通过软件来手动控制。

可以通过同时使用“Spark kill”和“Injector Kill”来使两个缸停止工作。

当测试从一缸转到另一缸,当切断所选的那缸时,刚刚测试过的那缸将自动恢复点火。

选择“Normal”后点火将回到正常模式,点火电压将从高到低循环。

注意:如果发动机配备了催化转化器,则该测试不能在“Injector Kill”测试之前进行,否则会导致排气管中未燃的燃料-空气混合气在催化器中重新起燃,导致催化器载体温度过高,引起催化器催化剂或载体损坏或失效0) Normal: 正常操作模式1) Coil 1: 关闭点火序列中的第一缸点火或发动机第一缸点火2) Coil 2: 关闭点火序列中的第二缸点火或发动机第二缸点火3) Coil 3: 关闭点火序列中的第三缸点火或发动机第三缸点火4)Coil 4: 关闭点火序列中的第四缸点火或发动机第四缸点火5) Coil 5: 关闭点火序列中的第五缸点火或发动机第五缸点火6) Coil 6: 关闭点火序列中的第六缸点火或发动机第六缸点火7) Coil 7: 关闭点火序列中的第七缸点火或发动机第七缸点火8)Coil 8: 关闭点火序列中的第八缸点火或发动机第八缸点火例:若发动机为六缸机,发动机点火顺序为1-5-3-6-2-4,当检测人员通过该诊断软件依次切断Coil 1、2、3、4、5、6,则实际为分别切断发动机1、2、3、4、5、6缸点火。

监控状态:0)测试没有开始1) 测试正在进行2) 测试完成(中断完成)8) 不能启动测试7.2 切断喷嘴测试“Inj X”可以在任何运行工况下单独关闭某缸的燃料喷射,持续时间由已标定时间参数决定或通过软件手动控制。
