布袋除尘器安装技术部分精编版
垃圾焚烧发电厂布袋除尘器安装施工方案及施工技术措施
垃圾焚烧发电厂布袋除尘器安装施工方案及施工技术措施1.1 施工条件(1）安装前必须具备设计和设备的技术文件，应有通过审批的施工方案。
(2）除尘器基础其混凝土强度不应低于设计强度的75%；安装施工地点及附近的建筑材料、泥土、杂物等应清除干净。
(3）当气象条件不适应除尘器安装的要求时，应有临时可采取的措施，方可施工。
1.2 基础检查和划线(1）设备开始安装前必须根据验收记录进行基础复查，经检验应符合现行国家标准《钢筋混凝土工程施工及验收规范》的规定。
(2）设备就位前，应按照施工图和有关建筑物的轴线或边缘线的标高线、划定安装的基准线。
(3）互相有连接、衔接或排列关系的设备，应按其要求，划定共同的安装基准线。
(4）平面位置安装基准线与基础实际轴线或与厂房墙（柱）的实际轴线或边缘线距离的允许偏差为±20mm。
(5）设备定位基准的面、线或点对安装基准线的平面位置和标高的允许偏差，应符合下表规定。
设备的平面位置和标高对安装基准线的允许偏差允许偏差（mm）项目平面位置标高与其他设备无机械联系的±10 -10～+20与其他设备有机械联系的±2 ±1(6）设备找正、调平的定位基准面、线或点确定后，设备的找正，调平均应在给定的测量位置上进行检验；复检时亦不得改变原来测量的位置。
1.3 设备开箱检查和保管(1）设备开箱应在建设单位有关人员参加下，按下列项目进行检查，并应作好记录：①箱号、箱数以及包装情况；②设备的名称、型号和规格；③装箱清单、设备技术文件、资料及专用工具；④设备有无缺损件、表面有无损坏和锈蚀等；⑤其他需要记录的情况。
(2）设备及其零部件和专用工具，均应妥善保管，不得使其变形、损坏、锈蚀、错乱丢失。
1.4 除尘设备制作安装(1）除尘设备制作安装2 台同时进行、工艺安排如下：(2）布袋除尘器本体安装应符合下表规定布袋除尘器本体安装(单位：mm）(3）布袋除尘器气体输入及输出管道安装，应符合下列要求：①入口管道中心线与各袋室中心线的极限偏差为±10mm，标高极限偏差为±10mm；②调节阀安装水平度公差为2/1000；③出口管道中心线极限偏差为±10mm，标高极限偏差为±10mm。
布袋除尘器安装使用说明书(精)
布袋除尘器安装调试运行说明书**环保工程有限公司除尘器安装使用说明书1、适用范围1.1 本说明书适用于布袋除尘器本体安装。
技术改造、大修亦可参照执行。
1.2 同类型布袋除尘器及某些产品的特殊规定与本说明书不一致时，应按特殊规定执行。
1.3 引用标准袋式除尘器安装要求验收规范JB/T8471袋式除尘器用滤料及滤袋技术条件GB12625袋式除尘器性能测试方法GB12138分室反吹袋式除尘器技术条件ZBJ88012袋式除尘器用直角式电磁脉冲阀技术条件JB/T5916袋式除尘器用滤袋框架技术条件JB/T5917脉冲喷吹类袋式除尘器JB/T8532袋式除尘器规格及性能表示方法GB6719-86袋式除尘器性能测试方法GB12138-892 概述:MDC脉冲袋式除尘器应用了许多专有技术，这些专有技术得到了各设计院、专家的认同并获得了实践的考证，使布袋除尘器的运行效果长期稳定可靠。
2.1.耐高温滤料应用技术：PPS滤料纤维作PTFE渗膜处理，解决了锅炉烟气温度高，普通滤料使用寿命短的问题，同时兼顾了滤料的性能价格比。
2.2.离线清灰检修技术：新型提升阀技术的应用，提高了滤袋的清灰效果，实现了除尘器的不停机检修功能，（离线、在线清灰方式可任意选择）。
2.3.除尘器保护技术：内旁路系统、预喷涂装置、测温测湿等在线检测设备的运用，解决了锅炉投油助燃及锅炉故障时对除尘器的保护问题。
2.4.检测、监控技术：针对锅炉除尘器使用特点，设置了烟气温度、湿度、除尘器运行压力检测、料位检测、运行设备故障检测等先进的在线检测、监控设备，能完成布袋除尘器内所有的测量、监视、控制、报警及保护和联锁等功能，可随时监控除尘器的运行。
2.5.PLC可编程控制器技术：采用PLC可编程控制器进行控制, 具备与系统DCS的通讯接口，可以实现对布袋除尘器进行手/自动控制。
3 设备结构:MDC锅炉布袋除尘器由除尘器本体、保护系统、压缩空气系统（包括储气罐、油水分离器、管路）、控制系统（包括仪器仪表、PLC柜、MCC柜、现场操作柜）等组成。
布袋除尘器施工方案61653精编版

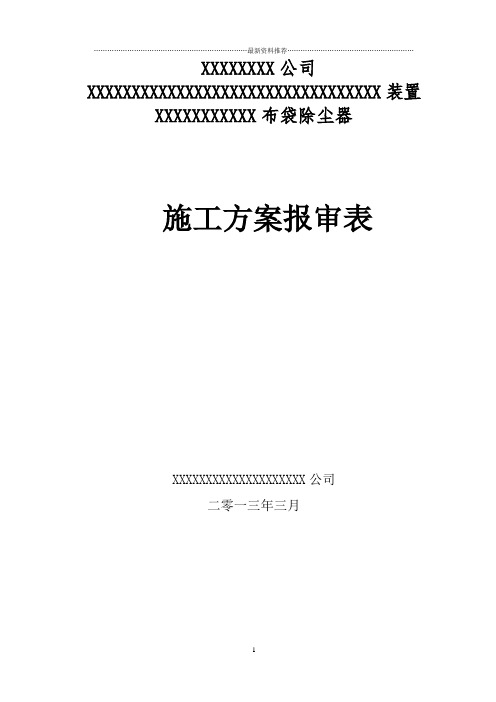

XXXXXXXX公司XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX装置XXXXXXXXXXX布袋除尘器施工方案报审表XXXXXXXXXXXXXXXXXXXX公司二零一三年三月施工方案批准人：审核人：编制人：编制单位：XXXXXXXXXXXXXXXXXXXXXXX公司编制日期： 2013-3-14目录一．编制依据二．工程概况三．施工准备四．施工内容及步骤五．安装工艺六．仪控施工方案七．电器施工方案八．现场管理九．质量保证体系十．安全保证体系十一.安全文明施工一、编制依据XXXXXXXXXXX提供的图纸：。
XXXXXXXXXXXXXXX布袋除尘器安装工程资料。
1、《电力建设施工技术规范》第2部分：锅炉机组 DL 5190.2-20122、《电力建设施工技术规范》第4部分：热工自动化 DL 5190.4-20123、《电力建设施工技术规范》第5部分：管道及系统 DL 5190.5-20124、《火力发电厂焊接技术规程》 DL/T869-20125、《电力建设施工质量验收及评价规程》第2部分：锅炉机组 DL/T5210.2-20096、《电力建设施工质量验收及评价规程》第5部分：管道及系统 DL/T5210.5-20097、《电力建设施工质量验收及评价规程》第2部分：焊接工程 DL/T5210.7-20098、《电力建设安全工作规程》第一部分：火力发电厂 DL5009.1-20029、《施工现场临时用电安全技术规范》 JGJ46-200510、《电器装置安装工程电缆线路施工及验收规范》 GB50168-200611、《电器装置安装工程接地装置施工及验收规范》 GB50169-200612、《电器装置安装工程低压电器施工及验收规范》 GB50254-9613、《电器装置安装工程电力交流设备施工及验收规范》 GB50255-9614、《电器装置安装工程电器照明装置施工及验收规范》 GB50259-9615、《电器装置安装工程电器照明装置施工及验收规范》 GB50259-9616、《电力建设安全健康与环境管理工作规定》 DL/T889-200417、《袋式除尘器用电磁脉冲阀》 JB/T8-200418、《工业自动化仪表工程施工及验收规范》 GB50093-2002其它适用于本项目和当地环保等的规范和标准。
布袋除尘器技术规范书K(精)
中铝河南分公司自备热电厂工程布袋除尘器技术规范书设计部2006年1月1、总则1.1 本技术规范书的使用范围，仅限于中铝河南分公司自备热电厂工程2×410t/h循环流化床锅炉配套的2套布袋除尘器成套设备的采购招标，它包括本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。
投标人应保证提供符合国家标准、相关国际标准和本规范要求的优质产品及其相应的服务。
对国家有关安全、环保等强制性标准，均要满足其要求。
在设备正式投运之前，如有关国家标准和法规有所变动，投标人应及时更新设计或设备，保证满足相关国家标准和法规，由此产生的一切费用由投标方负责。
1.3 如果投标人没有以书面形式对本技术规范书的条文提出异议，那么招标人将认为投标人提供的产品完全符合本技术规范书的要求。
若标书相同或近似内容的条文有差异之处，投标人应在投标书中指出，否则由招标人确定按对招标人有利的条文执行。
1.4 在签订合同之后，中标人开始制造之日期应通知招标人。
在这之前招标人有权提出因有关规程、规范和标准发生变化而产生的一些补充修改要求，中标人应遵守这个要求，并不因此而产生任何费用。
具体内容双方共同商定。
中标人有责任及时书面通知招标人有关规程、规范和标准发生的变化。
1.5 本技术规范书所使用的标准和技术要求，如遇与投标人所执行的标准不一致时，按较高标准执行。
1.6 投标方提供的布袋除尘器成套产品，应该是技术先进、具有制造经验的成熟产品，而不是试制品。
应提供该类产品的使用业绩和运行经验。
2. 设备规范2.1 设备名称：除尘器设备2.2 除尘器型式：离线清灰布袋除尘器2.3 本期工程2台410t/h循环流化床锅炉1配除尘器设备2套（每台锅炉配1套除尘器设备），安装在锅炉空预器出口后部。
2.4 主要技术参数2.4.1 锅炉的设计参数锅炉型式：循环流化床锅炉额定蒸发量： 410 t/h2.4.2 燃料性质设计煤种为贫瘦煤与新中无烟煤的混煤，校核煤种1是全部新中无烟煤，校核煤种2是公司热电厂现用。
精编布袋除尘器技术技术规范书
精编布袋除尘器技术技术规范书一、总则本技术规范书适用于布袋除尘器的设计、制造、安装、调试、验收及售后服务等方面，提出了最低限度的技术要求。
供应商应提供符合本技术规范书和相关国家标准、行业标准的优质产品。
二、设备使用环境条件1、安装地点：＿____2、气候条件：年平均温度_____℃，最高温度_____℃，最低温度_____℃，年平均相对湿度_____%。
3、工况条件：含尘气体成分_____，粉尘浓度_____g/m³，粉尘粒度分布_____，气体流量_____m³/h，压力_____Pa。
三、设备技术要求1、过滤材料选用优质的布袋材料，如耐高温、耐腐蚀、耐磨损的合成纤维或玻璃纤维等。
布袋的过滤精度应满足排放要求，过滤效率不低于_____%。
布袋的使用寿命应不低于_____小时。
2、清灰系统采用先进的清灰方式，如脉冲喷吹清灰、反吹清灰等。
清灰系统应能够有效地清除布袋上的积尘，保证除尘器的稳定运行。
脉冲阀的使用寿命应不低于_____万次。
3、壳体结构除尘器壳体应具有足够的强度和刚度，能够承受设备运行时的负压和正压。
壳体应采用良好的密封措施，防止气体泄漏。
壳体表面应进行防锈、防腐处理。
4、灰斗灰斗应具有足够的容量，能够储存一定时间内的收集粉尘。
灰斗应配备料位检测装置和卸灰装置，便于及时排灰。
5、进出口风道进出口风道应设计合理，气流分布均匀，减少阻力损失。
风道内表面应光滑，防止积尘。
6、控制系统采用自动化控制系统，能够实现对除尘器的运行参数进行监测和控制。
控制系统应具备故障报警和自动保护功能。
四、设备性能指标1、排放浓度：在正常运行条件下，除尘器出口的粉尘排放浓度应不高于_____mg/m³。
2、设备阻力：除尘器的设备阻力应不大于_____Pa。
3、漏风率：除尘器的漏风率应不大于_____%。
4、处理风量：除尘器的处理风量应满足设计要求，偏差不超过_____%。
五、设备制造及检验标准1、设备的制造应符合国家和行业相关标准，如《袋式除尘器技术要求》（GB/T 6719-2009）、《环境保护产品技术要求脉冲喷吹类袋式除尘器》（HJ/T 328-2006）等。
布袋除尘器安装方案
11布袋除尘器安装11.1 基本结构⑴本体：支架、箱体、灰斗、雨棚等；⑵过滤系统：滤袋、笼骨等；⑶清灰系统：压缩空气系统、喷吹管、脉冲喷吹阀等；⑷烟气系统：进风烟道、排风烟道、旁通烟道、一次导流板、二次导流板、进口风门、出口风门、旁通风门等；⑸控制系统：温度、压力及差压变送器，破袋检测器，PLC控制系统11.2工作原理含尘气体进入除尘器的进口烟道后，通过一次导流板进入各个滤室。
一次导流板的主要作用是分配气流，使各个滤室间的气流分布均匀，同时也可减小气流方向改变产生的阻力损失。
然后，在二次导流板的作用下，速度较高的含尘气流减小速度并均匀地分布于整个滤室内部，再在引风机的负压作用下以非常缓慢的速度穿过滤袋，粉尘被拦截在滤袋表面而气体在得到净化后外排。
随着堆积在滤袋表面粉尘厚度的增加，除尘器的阻力逐渐上升，等阻力上升到一设定值，脉冲喷吹阀自动打开，压缩空气从喷吹管经喷咀喷出，并诱导数倍于喷吹气量的经净化后的烟气进入滤袋内侧。
滤袋在这个空气波的作用下，发生急剧的膨胀变形。
由于滤袋变形要受到本身几何尺寸的限制，在滤袋变形达到最大值时，滤袋运动膨胀运动突然停止并产生一个很大的反向加速度。
堆积在滤袋表面的粉饼层在此反向加速度及反向穿透气流的作用下，脱离滤袋表面，落入灰斗。
落入灰斗后的灰再经输灰系统外排。
11.3 布袋除尘器安装11.3.1 钢支柱安装⑴基础检查和划线将基础地脚螺栓清理干净，并对钢支柱基础编号，向土建索取基准线，做好标记，根据图纸所示位置，画出每个钢柱的坐标位置，用墨线弹出，测量准确作好记录，测量每根地脚螺栓的位置误差并校正、调直。
⑵设备检查设备到货后，组织人员对设备外观、焊接及规格数量进行检查，检查合格的设备倒运到施工现场，码放整齐，垫实，按图编号，并与基础相对应。
⑶柱脚安装按照土建所给标高调整好预埋钢板标高，通过调整预埋钢板下部螺母来找预埋钢板水平。
预埋钢板标高、水平找正后，按图示位置安装柱脚，用水平仪找正，通过调整预埋钢板下部螺母来找柱脚水平、标高。
精编布袋除尘器技术技术规范书
精编布袋除尘器技术技术规范书一、总则本技术规范书适用于布袋除尘器的设计、制造、安装、调试及验收等方面，提出了最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。
供应商应保证提供符合本技术规范书和工业标准的优质产品。
二、设备规范及主要技术参数1、设备名称：布袋除尘器2、处理风量：＿____m³/h3、过滤面积：＿____㎡4、过滤风速：＿____m/min5、进口含尘浓度：＿____g/m³6、出口含尘浓度：＿____mg/m³7、设备阻力：＿____Pa8、滤袋材质：＿____9、滤袋规格：＿____10、滤袋数量：＿____条11、脉冲阀数量：＿____个12、脉冲阀规格：＿____13、清灰方式：＿____14、设备运行温度：＿____℃15、设备重量：＿____kg三、工作原理布袋除尘器是一种干式过滤除尘器，它利用纤维编织物制作的袋式过滤元件来捕集含尘气体中的固体颗粒物。
含尘气体从除尘器的进风口进入，经过导流板的导流作用，均匀地进入各个滤袋室。
含尘气体在通过滤袋时，固体颗粒物被截留在滤袋的外表面，而净化后的气体则通过滤袋内部，从出风口排出。
随着过滤过程的进行，滤袋表面的粉尘层不断增厚，导致设备阻力逐渐上升。
当阻力达到设定值时，清灰系统启动，通过脉冲阀向滤袋内喷吹压缩空气，使滤袋瞬间膨胀，从而将附着在滤袋表面的粉尘抖落至灰斗中，完成清灰过程。
四、技术要求1、除尘器本体除尘器本体应采用钢结构框架，具有足够的强度和刚度，能够承受设备运行时的各种载荷。
本体应密封良好，无泄漏现象，保证设备的漏风率小于_____%。
应设置检修门、观察窗等，方便设备的维护和检修。
2、滤袋滤袋应选用优质的滤料，具有良好的过滤性能、耐温性、耐磨性和耐腐蚀性。
滤袋的缝制应牢固、平整，无跳线、断线等缺陷。
滤袋的使用寿命应不低于_____小时。
3、脉冲阀脉冲阀应选用知名品牌产品，性能可靠，动作灵敏。
布袋除尘器5个部位安装操作建议，及安装中常见问题解决办法
布袋除尘器5个部位安装操作建议，及安装中常见问题解决办法随着环保治理不断升级，布袋除尘器在工业生产中的应用越来越广泛。
在实际应用中，布袋除尘器会出现一系列的故障，本文分享布袋除尘器的制作、安装以及工作中的常见问题原因和解决方法。
1、布袋除尘器1）工作原理该除尘器的工作原理是通过其自带的布袋对烟气中的灰尘进行处理，该处理属于一种机械上的拦截，而在拦截灰尘的过程中，干净的空气就从另一端被排出了。
拦截下来的灰尘收集到一定程度就会被吹送到漏斗当中，最后被相关系统排出。
2）寿命影响因素对布袋除尘器的使用寿命有影响的因素主要有两个：①灰尘清理频率。
在布袋除尘器中，为了延长滤袋的使用寿命，通常情况下，在滤袋的上部要布置一层滤床，如果对灰尘的清理频率过大，就会导致布袋受到损坏，从而除尘器的使用寿命也会受到影响，所以，在使用过程中，一定要设置好除尘的频率。
②布袋管理。
在储存放置布袋时一定要防湿防潮、防止阳光的直射，避免布袋变质。
同时，在安装过程中一定要明令防火，对排烟的温度也要控制在一定范围之内，这样才能保证布袋除尘器能够正常工作。
2、布袋除尘器常见问题及解决策略在布袋除尘器的安装和工作中总会出现一些小的问题，这些问题的存在会严重影响布袋除尘器的工作效率，给企业造成一定的经济损失。
因此，保证设备安装质量，避免一些不必要的问题非常重要。
1）支座的安装支座是布袋除尘器的基础，通常情况下，除尘器支座的安装是需要对“基础立柱下部与地脚预埋板”进行焊接处理的。
但在工程施工中，会导致预埋板误差的出现，所以，安装时一定要对立柱的垂直度进行调整，否则除尘器框架尺寸将无从保证。
一般立柱下方的筋板是在出厂时就焊接完成的。
所以，在安装过程中，如果遇到这样的问题，解决难度会很大。
那么怎么解决该问题呢，可以将出厂时焊接好的立柱与筋板切割开，这样在调整好立柱的垂直度之后，再把二者焊接起来，最后进行预埋板的焊接。
在安装过程中通过卷尺、水平仪、中心线检测等方式进行检查找准，最后一定要保证焊接的工艺合格。
布袋除尘器安装技术部分精
布袋除尘器安装技术部分精解除尘器是常用的一种工业设备，它是用于清除空气中的颗粒和吸收气体中的污染物的设备。
布袋除尘器是一种常见的除尘器。
它采用滤袋过滤空气，从而达到去除粉尘和微小颗粒的目的。
在实际应用中，除尘器的安装非常重要，不正确的安装会严重影响除尘器的性能和寿命。
因此，下面我们将介绍一些布袋除尘器安装技术的要点和注意事项。
一. 安装布袋除尘器前的准备工作在安装布袋除尘器之前，应该对安装环境进行初步的评估，包括气体流速、气体温度、气体压力、气体成分等参数的测量，以便选择合适的设备和滤材标准。
同时，需要制定详细的安装方案，包括安装位置、管道布局、电气布置、防火措施等。
在安装前，还应该清理安装地点，避免一些杂物等物质对设备的阻碍。
二. 布袋除尘器的安装位置布袋除尘器应安装在污染购气体的排放口附近，以确保污染气体在进入设备前被排除干净。
同时，还应考虑安装位置对于设备维修的影响，一般需要考虑到设备维护人员的人身安全，设备维护舒适度和维护时的维修效率。
为了防止噪声扩散、产生干扰和危害卫生安全等问题，在选择安装位置的时候，应该考虑配有防火设施和消声器，根据实际情况智能治理。
三. 布袋除尘器的安装注意事项在安装过程中，要以安装说明书为准，进行精准地、有序地安装。
特别要注意以下事项：1.一定要检查设备、防爆门是否正常。
同时，还要清理好管道和设备内部的杂物和螺栓等物品。
2.安装过程中，要注意油脂润滑，保持轴承、螺纹等的正常运行状态，防止安装不当或使用过程中对设备造成损伤。
3.安装布袋除尘器的滤袋时，需要按照工艺要求进行布袋的悬挂和焊接，要保证悬挂位置的均匀和焊接的牢固。
4.在安装过程中，还要保证气流通畅，不得有挤压或穿刺的现象出现，以免影响除尘器的正常运行。
5.在接线时，应避免线路交叉和短路。
尤其是在安装防火门时，一定要确保线路安装正确，并保持电气系统通电前的充分检查。
四. 布袋除尘器的使用与维护安装完成后，布袋除尘器进入使用阶段，此时需要注意以下维护事项：1.定期进行清理，保证滤袋的有效性，合理定期拆卸和清洁滤袋，定期更换滤袋和大除尘器网。
布袋除尘器安装方案
布袋除尘器安装方案布袋除尘器安装方案1. 引言布袋除尘器是一种常见的空气净化设备，通过布袋的过滤作用，可以有效地去除空气中的灰尘和颗粒物，达到净化空气的目的。
本文档将详细介绍布袋除尘器的安装方案，包括准备工作、安装步骤和注意事项等内容。
2. 准备工作在开始安装布袋除尘器之前，需要进行以下准备工作：- 确定安装位置：选择一个通风良好、便于维修和清理的位置进行安装。
- 测量空间尺寸：测量安装位置的空间尺寸，以确定布袋除尘器的尺寸和型号。
- 确定电力需求：根据布袋除尘器的功率和电压要求，确保安装位置有足够的电力供应。
3. 安装步骤3.1 安装支架首先，根据测量结果，选择合适的支架，并确保支架安装牢固、稳定。
安装支架时需要注意以下事项：- 支架高度：根据布袋除尘器的高度，调整支架的高度，保证布袋除尘器可以方便地进行维修和清理。
- 支架间距：根据布袋除尘器的尺寸，调整支架的间距，保证布袋除尘器可以稳固地安装在支架上。
3.2 安装布袋在安装布袋之前，需要先检查布袋的完整性和清洁度。
接下来，按照以下步骤安装布袋：1. 将布袋放在布袋除尘器的布袋架上，并确保布袋紧密地贴合在架上。
2. 使用固定夹具或扣环将布袋固定在布袋架上，确保布袋不会松动或掉落。
3.3 连接管道布袋除尘器需要连接到排放管道，在连接管道时需要注意以下事项：- 废气排放：将排放管道正确连接到布袋除尘器的废气口，确保废气能够顺利排出。
- 导流板安装：如果需要，可以在排放管道上安装导流板，以提高除尘效果。
3.4 安装电气设备最后，将布袋除尘器的电源线正确连接到电源插座，确保电气设备的安装正确无误。
在安装电气设备时需要注意以下事项：- 电气安全：确保电源插座符合安全标准，并在安装过程中遵守相关的电气安全规定。
- 接地保护：确保布袋除尘器正确接地，以保证设备的安全运行。
4. 注意事项在安装布袋除尘器时，还需要注意以下事项：- 维护保养：定期清洁和更换布袋，以保证布袋除尘器的正常工作和长寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
布袋除尘器施工作业指导书1.项目工程概况本工程为山山西国锦煤电一期2x300WM机组工程B标段＃2炉配套2台由浙江菲达环保科技股份有限公司制造的布袋除尘器，每台除尘器为独立的壳体结构。
布袋除尘器的安装（不包含防腐、保温、电气及仪控安装项目）主要包括（但不限于）：钢支架部分（包括立柱、横梁、斜撑、爬梯及平台）、底梁、灰斗部分、壳体、楼梯走道、进出口烟道、外顶、顶棚、笼骨及滤袋等以及为完成上述等工作所需的零星配套设施。
2.编制依据2.1《山西国锦2x300MW机组布袋除尘器图纸2LB211》浙江菲达环保科技股份有限公司2.2《电力建设施工技术规范》第2部分（锅炉篇） DL 5190.2-20122.3《电力建设施工质量验收及评价规程》第2部分（锅炉篇）：( DL/T 5210.2-2009)2.4《电力建设安全工作规程》第1部分：火力发电厂（DL5009.1-2002）2.5《电力建设施工质量验收及评价规程》第7部分（焊接篇）：( DL/T 5210.7-2009)2.6《工程建设标准强制性条文》（电力工程部分2009年版）3.作业准备工作及条件3.1作业人员的要求3.1.1 施工负责人应该具有丰富的工作经验，掌握施工工序，合理组织施工人员进行安装作业。
3.1.2 施工人员要懂得施工工器具的正确使用方法，熟悉施工图纸内容、技术要求、施工规程、规范标准；能按说明进行设备组装和安装。
参加施工作业前安全、质量、技术交底，掌握施工程序、施工方法、工艺质量要求。
3.1.3参加作业人员必须经三级安全考试成绩合格，体检合格后方可施工。
3.1.4 施工人员必须按施工图纸、技术规范、作业指导书进行施工，施工过程中发现疑难问题，积极与技术人员和质检人员联系，不得盲目施工。
3.1.5 技术人员应对全体作业人员做好安全技术交底工作。
3.1.6 施工作业人员要爱护设备和机械器具，树立良好的主人翁责任感，勤于发现工作中存在的各种问题，并且及时汇报解决。
3.2作业准备3.2.1人力配备序号人员数量序号人员数量1 施工负责1人2 技术负责1人3 技术员1人4 质检员1人5 安全员1人6 材料员1人7 安装工15人8 电焊工5人9 起重工8人10 机械操作工4人11 架子工6人12 电工2人3.2.2主要施工机械及工器具配备序号名称规格型号单位数量备注1.履带吊50t 台 12.汽车吊25t 台 13.运输车15t半挂货车辆 14.卷扬机3t 台 15.电焊机交直流焊机台 56.经纬仪台 17.小卷尺5m 把108.大卷尺50m 把 29.钢板尺1m 把 210.水准仪台 111.磨光机φ100/φ150 台8/612.扭矩扳手750Nm 套 113.电源盘只 314.火焊器具套815.安全网3×6m/4×6m 片30016.安全绳φ11 L=12m/25m m 20017.攀登自锁器个2018.软爬梯L=15m 架 3使用的机械设备和工器具处于良好状态，测量器具的规格、量程、精度等级满足要求，且在有效期内。
3.3施工机械及施工场地布置3.3.1施工机械布置见附录： #1炉布袋除尘器施工机械布置图3.3.2施工场地布置及要求在布袋除尘安装区域，布袋除尘周围场地平整，安装区做出毛地坪。
设备运输道路畅通，地基坚硬，无积水。
在布袋除尘中间修一条道路，满足吊车及运输车辆的通行。
3.4施工进度计划及要求序号项目名称开始时间完成时间一除尘器安装1.除尘钢结构安装2013.12.10 2014.01.252.除尘本体设备安装2014.02.15 2014.3.313.除尘调试3.5作业条件3.5.1开工前办理开工报告，并已通过审批。
3.5.2布袋除尘基础已交付安装。
3.5.3布袋除尘安装技术资料及图纸已提供。
3.5.4材料、设备已按供货计划到达施工现场并已按照设备装箱单、施工图清点编号，并对开箱情况进行记录，对有缺陷的设备应办理设备缺陷工程联系单，并联系有关方进行处理，对处理结果进行确认、记录。
3.5.5施工现场用电已经解决，要求布袋除尘安装区配备一个二级电源柜和两个三级电源柜。
3.5.6材料、设备现场堆放应整齐并符合搬运的要求，堆放场地应平坦、无积水。
3.5.7施工用脚手管、脚手板等已具备。
施工现场照明、用水、用电及消防设施满足施工需要。
3.5.8主要施工计量器具、检测仪表已报审且主要施工机械已经具备。
3.5.9所有参加布袋除尘安装施工的特种作业人员必须持有资格证和上岗证并经报审、备案。
3.5.10对参加施工人员进行技术及安全文明施工交底，使施工人员熟悉施工图纸，了解作业顺序、工艺要求和质量标准。
4 作业程序、方法及要求4.1布袋除尘器安装由于场地的限制，没有专门的组合场地，可以考虑先安装靠近除尘配电间的一台布袋除尘器，靠近二级除盐水箱的一台布袋除尘器安装位置可作为临时组合场地。
4.1.1钢支架、壳体、进出口烟道、梯子平台安装依据布袋除尘结构特点和设备供货方式以及施工吊装机械配备，布袋除尘钢支架及壳体结构部分采用地面组合和散件吊装相结合的施工方法。
4.1.2灰斗采用地面组合和散件吊装相结合的安装方式，因灰斗组合时间较长，故在布袋除尘器安装开始前先在临时组合场组合灰斗待用，待具备安装条件再倒运至安装现场。
具体安装顺序：基础交安后吊装钢支架并校验完毕，验收合格后再二次灌浆、养护。
安装底梁并验收后再安装灰斗、壳体，并同步安装梯子平台，壳体验收后安装顶大梁，接着安装进出口烟道，灰斗上的挡风板须在安装调整后再安装。
进出口烟道验收后,安装分气箱、净气室。
待所有构件安装验收后，最后安装滤袋和袋笼。
布袋除尘器安装工艺流程吊装准备否否否否4.2施工方法及要求4.2.1钢支架、壳体、顶部支架 4.2.1.1设备清点、检查1、设备清点: 施工前对设备进行清点。
对照设备装箱单和厂家图纸进行清点，查数量、规格、种类是否齐全、准确无误。
对螺栓、螺母及垫圈等小件尤其要注意。
如有问题及时找设备清点、检查 灰斗组合相关部门处理基础交安，效验钢支架安装，验收 返修处理立柱二次灌浆，养护支承安装，验收返修处理灰斗安装，灰斗挡板安装壳体安装，纵梁安装，验收进口风门，出口烟道安装验收内外顶安装分气箱、净气室安装壳体风门，密封管路安装验收滤袋，袋笼安装验收整体验收平台、梯子清点、编号 返修处理安装完毕平台组合 支架安装 平台梯子安装有关部门处理。
2、对设备进行外观检查，应无裂纹、变形、撞伤等缺陷；节点接合面无严重锈蚀、油漆、油污等杂物；焊缝外观检查无裂纹和咬边等情况。
3、校核柱、梁各种几何尺寸，测量柱、梁直线度、扭曲值，并做记录，发现问题联系有关部门处理。
并对立柱按图纸进行编号，并标明标高及前后方向。
4、检查灰斗、进出口壁板及墙板几何尺寸和平面度，并做记录。
4.2.1.2基础划线（1）土建基础交安后复检应认真测量，记录各基础标高，中心线间距，备安装参考。
（2）向土建专业索取基准线，绷钢丝进行基础划线，用墨线弹出每个基础中心十字线。
（3）矫正地脚螺栓，使其位置尺寸、相互间距、对角及垂直度符合要求。
以锅炉1米标高线为基准把柱底板支撑螺母顶面标高调至+120mm。
4.2.1.3钢支架安装1、将钢支架及横撑斜撑运至施工现场临时存放区域，注意钢支架在运至现场卸车的整个过程中注意将腹板垂直放置，并码放整齐采取可靠防倾倒措施。
2、采用绷钢丝的方法检验立柱中点最大弯曲度；在柱子对角吊线坠，看上下翼缘板是否在同一面内以检验扭曲度并记录检验结果，超差的予以处理。
3、将钢支柱放平，根据图纸尺寸校验柱子外形尺寸并绘出lm标高线；用记号笔作出明显三角标记。
4、对钢支架按图纸要求进行编号，安排好预组合顺序，可把立柱分别与其相连的横梁、斜撑预组合成门型架。
组合时柱间距应大于设计值2～3mm的焊接收缩量。
5、钢支柱爬梯安装牢固；在地面绑好溜绳,溜绳与柱子接触点应加垫圆弧铁。
6、在钢支架基础周围布置好固定溜绳用地锚。
7、钢支架单根立柱最重件约3t，采用 50吨履带吊（或25t汽车吊）单根吊装方式，也可采用组合成门型架吊装，组合件最大重量为8t，50吨履带吊在18m幅度范围内能满足吊装要求。
吊装顺序为从布袋除尘基础轴线A1，A2开始倒退吊装至E1、E2。
吊装完相邻两个门型架形成一个矩形框架后立即安装横撑，形成一个稳定体，用溜绳与经纬仪配合调整垂直度。
垂直度调整完毕即初紧地脚螺栓。
以此顺序吊相邻的另外两个门型架、安装横撑，再安装四个门型架间的横撑、斜撑。
依次吊装完整台除尘器的门型架。
检验调整钢支架立柱垂直度、标高及间距、对角等，合格后初紧地脚螺栓。
斜撑只允许修整无孔端。
所有圆管斜撑与连接板间需密封，斜撑内不得有雨水进入。
验收合格后申请钢支架基础二次灌浆。
4.2.1.4底梁安装1、检查支座零部件是否齐全、损坏、装配正确，检查无误后清理支承的轴承座和轴承，然后在球面和摩擦面涂上润滑脂。
在支承的上下面划出中心十字线并标记。
2、按图纸标示将导向支承、万向支承、固定支座安装在钢支架立柱顶端，注意支承中心线与立柱中心线对正。
并用低氢焊条将立柱顶面与支承焊接。
3、在底梁支座两端面划出中心十字线，依据图纸将支座摆放在支承上并临时固定。
4、底梁单根最大重件约0.5t，采用 50吨履带吊单根吊装方式，依次将底梁的横梁、纵梁就位，整个底梁安装完毕，进行标高、水平度、间距、对角等调整。
底梁安装应达到以下要求：标高偏差±3mm；水平偏差≤1/1000且最大不大于3mm；中心线与柱相对偏差±3mm；梁间距偏差±3mm；梁平行度偏差≤3mm；梁间对角差≤0.7‰对角线长度，且≤7mm。
底梁与支承结合面应严密，否则应加垫铁垫实。
底梁验收合格后进行焊接，注意底梁支座与支承焊接采用低氢焊条。
4.2.1.5灰斗及灰斗挡风安装1）灰斗组合按灰斗组合顺序把灰斗散片倒运至组合场,注意分类码放整齐,并有可靠防倾倒措施。
在组合平台上先将端板与侧板的单片上下部分组合，检验几何尺寸和平面度后进行焊接。
焊接完毕进行整体组合。
在组合平台上依据灰斗大口尺寸焊好临时限位，整体组合时大口朝下小口朝上，单片立起时必须作临时加固，临时支撑有足够的刚度且焊接牢固。
对口完校验灰斗大小口尺寸和同心度，合格后进行焊接，角部保留200mm暂不焊接，以便安装时调整。
灰斗组合焊接完毕，将内外杂物清理干净，临时吊点、支撑、限位全部拆除，并用砂轮机将焊点磨平。
进行焊缝渗油试验，试验合格安装灰斗内角角衬板、内部支撑。
底梁验收焊接完毕，接着安装灰斗。
2）组合好的灰斗外形尺寸为8700×7200×5000重约4.8t。
就位位置在 50吨履带吊作业半径内（见10.3＃2炉布袋除尘器安装机械布置图）的灰斗组合成整体，用 50吨履带吊吊在灰斗内壁四个吊点，25t汽车吊吊在灰斗头部，将灰斗抬起翻身成就位方向（即大口向上）后25t汽车吊脱钩， 50吨履带吊将灰斗吊装到位后找正以保证各排、各列灰斗下口的标高、纵横中心线一致。
