中兴EPON-C300基本操作
中兴C300 F420、F820、F822、9806H 相关配置
ZXA10 C300(1.2.0P1)基本操作1.1.1 ZXA10 C300基本操作1) 进入全局配置模式ZXAN#configure terminal ZXAN(config)#2）关闭告警ZXAN#end ZXAN#no terminal monitor3) telnet闲置时长的设置ZXAN#show telnet //显示登录时长的设置ZXAN(config)#line telnet idle-timeout 60 //设置telnet闲置时长，单位是分钟ZXAN(config)#line console idle-timeout 60 //设置串口闲置时长，单位是分钟4) 修改hostname提示符。
ZXAN(config)#hostname C300 C300(config)#1.1.2 清空配置C300配置文件，并重启。
进入flash中的配置文件文件夹cfg：ZXAN#dir cfg删除配置文件：ZXAN#delete cfg startrun.dat Are you sure to delete files?[yes/no]:y.或者ZXAN#delete cfg *.* 重启设备：ZXAN#reboot ///// 重启可以复位主控板1.1.3 机架，机框及单板配置清空配置文件后，必须先进入全局配置模式，然后添加机架、机框，接着添加单板。
1）添加C300机架。
目前只能增加1个机架，因此“rackno”只能选1ZXAN(config)# add-rack rackno 1 racktype IEC19 （ETSI21：21英寸室内型机架，IEC19：19英寸室内型机架）2）添加C300机框。
目前只能增加1个机框，因此“shelfno”只能选1。
ETSI_SHELF：21英寸前出线机框。
IEC_SHELF：19英寸前出线机框。
ZXAN(config)#add-shelf shelfno 1 shelftype IEC_SHELF4）添加单板。
C300-V2.1.0配置指导

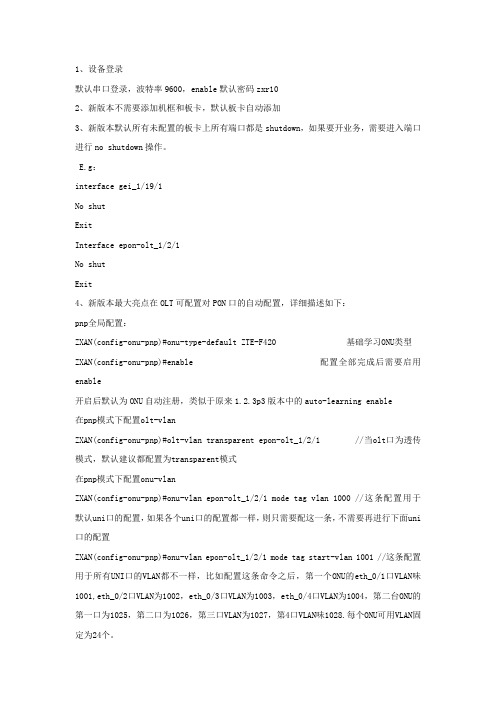

1、设备登录默认串口登录，波特率9600，enable默认密码zxr102、新版本不需要添加机框和板卡，默认板卡自动添加3、新版本默认所有未配置的板卡上所有端口都是shutdown，如果要开业务，需要进入端口进行no shutdown操作。
E.g：interface gei_1/19/1No shutExitInterface epon-olt_1/2/1No shutExit4、新版本最大亮点在OLT可配置对PON口的自动配置，详细描述如下：pnp全局配置：ZXAN(config-onu-pnp)#onu-type-default ZTE-F420 基础学习ONU类型ZXAN(config-onu-pnp)#enable 配置全部完成后需要启用enable开启后默认为ONU自动注册，类似于原来1.2.3p3版本中的auto-learning enable在pnp模式下配置olt-vlanZXAN(config-onu-pnp)#olt-vlan transparent epon-olt_1/2/1 //当olt口为透传模式，默认建议都配置为transparent模式在pnp模式下配置onu-vlanZXAN(config-onu-pnp)#onu-vlan epon-olt_1/2/1 mode tag vlan 1000 //这条配置用于默认uni口的配置，如果各个uni口的配置都一样，则只需要配这一条，不需要再进行下面uni 口的配置ZXAN(config-onu-pnp)#onu-vlan epon-olt_1/2/1 mode tag start-vlan 1001 //这条配置用于所有UNI口的VLAN都不一样，比如配置这条命令之后，第一个ONU的eth_0/1口VLAN味1001,eth_0/2口VLAN为1002，eth_0/3口VLAN为1003，eth_0/4口VLAN为1004，第二台ONU的第一口为1025，第二口为1026，第三口VLAN为1027，第4口VLAN味1028.每个ONU可用VLAN固定为24个。
中兴C300 EPON TDM业务配置_old
C300 EPON TDM业务配置目前OLT上支持E1业务的线卡有CTBB和CTLA；支持E1的ONU有F429和F820。
E1业务的配置，需要分成下面几个步骤来完成：（1）配置CES属性模板；（2）配置TDM 接口；（3）建立pw业务链路并设置链路属性。
想了解各参数含义，请参考相关命令行手册。
该部分用网管配置会比命令行简单许多。
注意事项：ONU和OLT上的源mac地址和目的mac地址设置要对应，也就是说OLT上的目的地址就是ONU上的源地址，olt上的源地址就是ONU上的目的地址；IP方式下：ONU和OLT上的源UDP端口和目的源UDP端口设置要对应，也就是说OLT 上的源UDP端口就是ONU上的目的UDP端口，olt上的目的UDP端口就是ONU上的源UDP端口；以太网方式下：ONU和OLT上的出方向标识和入方向标识设置要对应，也就是说OLT 上的出方向标识就是ONU上的入方向标识，olt上的入方向标识就是ONU上的出方向标识；OLT和ONU上的CES vlan要一致；接口编码类型要一致；CES属性模板内参数要一致；配置CES属性模板CES全局配置模式：ZXAN(config)#cesZXAN(config-ces)#配置TDM属性模版（一般用默认的就可以了）:ZXAN(config-ces)#tdm-profile aaa 32 reorder enable rtpHdr enable 2000 payloadSuppression disable 2 10 pktReplacePolicy ais 1 1 timestamp-mode diff 5设置源MAC地址：ZXAN(config-ces)#mac-address 0015.eb72.0001 1设置源IP地址类型及IP地址：ZXAN(config-ces)#ip-address ipv4 100.1.1.1 1/1查询pw链路可用的TDM全局信息：ZXAN(config)# show ces tdm-profileZXAN(config)# show ces global-prop对应F429中配置：FSAP(config)# pw tdmProp 1 payloadSize 64 reorder enable rtpHdr enable jtrBfr 3000 payloadSuppression disable inSyncPkts 2 outSynch 10 replacePolicy ais almThreshold 2500 clrAlmThreshold 1000 timeStampMode absolute queueSizePower 4 name TTT creat配置TDM接口进入TDM接口模式：ZXAN(config)#interface tdm_1/13/1ZXAN(config-if)#使能1号槽位1号TDM接口：ZXAN(config-if)#admin-status enable设定1号槽位1号TDM接口的发送时钟源为enhanced-adaptive（缺省为adaptive，可以不修改）：ZXAN(config-if)# clock-source enhanced-adaptive设定1号槽位1号TDM接口的编码类型为HDB3（缺省为HDB3，可以不修改）ZXAN(config-if)#line-coding HDB3查询tdm_0/1/1的属性信息：ZXAN(config-if)#show ces interface config tdm_1/13/1对应F429上配置：FSAP(config)# ces tdmIfprop 2 lineType e1 lineCoding HDB3 TransClkSrc adaptive adminSts up loopType noLoop创建pw业务链路创建并进入ces-pw业务属性配置模式：ZXAN(config-ces)#pw pw_1/13/1ZXAN(config-ces-pw)#使能PW链路0/1/1处于管理状态：ZXAN(config-ces-pw)#admin-status enable设置PW链路0/1/1的名称为test：ZXAN(config-ces-pw)#name test设置PW链路的PSN侧为以太网工作模式及其属性：ZXAN(config-ces-pw)# psn ethernet 0x1102 0x1102 dst-mac 0015.eb72.0004 vlan 3123 priority 7设置PW链路0/1/1的业务侧属性为E1，速率为32：tdm-service type e1 rate 32 tdm_1/13/1 tdm-pr q10对应F429上配置命令：FSAP(config)# pw genProp 1 pwType e1Satop psnType ethernet outboundLable 0x1102 inboundLable 0x1102 pwName 1 adminSts up createFSAP(config)# pw ethProp 1 dstMac 0015.eb72.0001 vlan 1024 priority 7 create设置pw链路与tdm端口间的对应关系：FSAP(config)# pw relation 1 rate 32 1 1 createCES 1+1保护一.功能说明建立SDH保护组需要两块CTLA线卡，在对应的同速率光口之间建立保护组，目前只支持1+1保护(1 plus 1)。
中兴EPON常用的一些命令汇总
中兴EPON常用的一些命令汇总1. `enable` –进入特权模式，获得更高的权限级别。
2. `configure terminal` –进入全局配置模式，进行全局设置。
3. `interface gpon-onu_1/1/1:1` –进入指定的ONU接口，用于ONU的配置。
4. `display ont info` –展示ONT的详细信息。
5. `display ont capability` –展示ONT的能力信息。
6. `display ont optical-info` –展示ONT的光学信息。
7. `display ont alarm-summary` –展示ONT的报警摘要信息。
8. `display ont alarm-history` –展示ONT的报警历史记录。
9. `display ont port state` –展示ONT端口的状态信息。
10. `display ont topology-info` –展示ONT的拓扑信息。
11. `display gpon ont-lineprofile` –展示ONT线路配置文件信息。
12. `display gpon ont-srvprofile` –展示ONT业务配置文件信息。
13. `display alarm active all` –展示当前所有的报警信息。
14. `display alarm history all` –展示所有历史报警信息。
15. `display ontport summary` –展示ONT端口的摘要信息。
16. `display ontport state` –展示ONT端口的状态信息。
17. `display pon-optical-info` –展示PON口的光学信息。
18. `display pon-linkstate` –展示PON口的链路状态信息。
19. `display pon-onu-info` –展示PON口上的ONU信息。
中兴C300 EPON ZESR业务配置
C300 ZESR功能配置为了提高网络的可靠性，以太网为环拓扑，当环上链路正常时，阻塞一个端口防止闭环和网络风暴，当环上有链路出现故障时，打开原先阻塞的端口，产生新的通信路径，保障通信重新连通。
基本术语定义ZESR域（ZESR Domain）：ZESR协议的作用区域，包含一个主节点和若干个传输节点以及与之对应的控制VLAN和受保护的VLAN。
一个典型的ZESR域就等同于一个物理环的拓扑主节点（Master Node）：每个ZESR域只有一个主节点，是ZESR域中的主要决策者，由它来发送用来检测环状态的“健康检测”（Health-Check）等其他控制消息，并执行端口的blocking/unblocking动作；传输节点（Transit Node）：ZESR域中除了主节点外的其他节点。
接收和转发“健康检测”控制消息。
传输节点需要检测它加入到环路中的端口连接状态，如果发生端口链路中断的事件就通知相应EAPS域中的主节点；主端口（Primary Port）：只存在于主节点中。
主节点通过该端口在相应的ZESR域中发送“健康检测”控制消息。
传输节点不定义；次端口（Secondary Port）：只存在于主节点中。
在环路出于正常状态时，该端口处于阻塞状态，而当环路失效时，该端口处于转发状态；控制VLAN（Control VLAN）：是一个指定的802.1Q VLAN，该VLAN用来在环中传送EAPS控制消息。
每个EAPS域都有一个独一无二的控制VLAN，每个控制VLAN在每个节点上只能包含两个用来构成环的端口。
当主节点的次端口出于阻塞状态时，也必须接收控制VLAN中的数据消息；受保护VLAN（Protected VLAN）：一个或多个用来承载用户数据的业务VLAN。
在EAPS 域处于正常的“Complete”状态时，主节点的次端口需要阻塞所有受保护的VLAN转发数据包以防止风暴的发生。
ZESR主节点(Master)配置首先，需要将STP使能，并将受保护VLAN和控制VLAN加入到STP实例中，配置如下：ZXAN(config)#spanning-tree enableZXAN(config)#spanning-tree mst configurationZXAN(config-mstp)#instance 1 vlans 500-600 --受保护VLANZXAN(config-mstp)#instance 2 vlans 1000 --控制VLAN注：受保护VLAN和控制VLAN可根据需要来设定然后，在所需要成环的上联口上加入控制VLAN和受保护VLAN，配置如下：ZXAN(config)#interface gei_1/20/3-4ZXAN(config-if)#switchport vlan 1000 tagZXAN(config-if)#switchport vlan 500-600 tag最后将STP实例加入到ZESR端口中，配置如下：ZXAN(config)# zesr ctrlvlan 1000 master 0 primaryport gei_1/20/3 secondport gei_1/20/4 protectInstance 1 ctrlvlanInstance 2其中，ctrlvlan为控制VLAN；master为节点类型，0表示master (主节点)，1表示transit (传输节点）；primaryport表示主端口；secondport表示从端口；protectInstance表示受保护的实例，与STP实例中的instance 1对应；ctrlvlanInstance表示控制VLAN的实例，与STP实例中的instance 2对应。
C300 IPTV组播业务开通OLT配置规范(中兴) 中兴王鹏给滴
C300 IPTV组播业务开通OLT配置规范（中兴）一、ZXA10 C300部分1、配置实例引用数据说明：设备型号：ZXA10 C300软件版本为V1.2.0 T3组播VLAN:50单播VLAN:2454宽带上联口：gei_1/19/3需开通组播业务的ONU位置：epon-onu_1/3/6:1开通组播组IP地址：239.254.96.1 to 239.254.96.2542、全局配置数据：ZXA10(config)#interface gei_1/19/3ZXA10(config-if)#switchport vlan 50，2454 tag//在上联口绑定上单播VLAN和组播VLAN ZXA10(config)#igmp enable//全局模式下使能组播协议ZXA10(config)#igmp span-vlan enable //全局模式下使能跨组播VLAN功能ZXA10(config)#igmp mvlan 50//创建组播VLAN50ZXA10(config)#igmp mvlan 50 host-version v2 //设置组播50为V2版本ZXA10(config)#igmp mvlan 50 work-mode proxy//设置50组播的工作模式为ProxyZXA10(config)#igmp mvlan 50 host-ip 10.3.48.108 //根据规划指定地址ZXA10(config)#igmp mvlan 50 max-group 1024ZXA10(config)# igmp mvlan 50 group-filter enableZXA10(config)#igmp mvlan 50 group 239.254.96.1 to 239.254.96.254//创建50的组播组239.254.96.1 to 239.254.96.254 ZXA10(config)#igmp mvlan 50 priority 4 //设置组播50的优先级4ZXA10(config)#igmp mvlan 50 source-port gei_1/19/3//设置50组播的源端口为gei_1/19/33、用户ONU数据配置：ZXA10(config)#igmp mvlan 50 receive-port epon-onu_1/3/6:1 vport 1//设置50组播的接收端口为epon-onu_1/3/6:1 vport 1 ZXA10(config)#interface epon-onu_1/3/6:1ZXA10(config-if)#igmp version v2 //设置该ONU的组播为V2版本ZXA10(config-if)#switchport vlan 50，2454 tagShow igmp mvlan 可以查看proxy 模式ZXAN#show igmp mvlanTotal Num is 1.VID Status Mode Host IP GroupFilter MaxGroups ActGroups HostVersion --------------------------------------------------------------------------------50 enable proxy 10.3.48.100 enable 1024 0 v2。
中兴EONC基本操作
中兴E O N C基本操作TPMK standardization office【 TPMK5AB- TPMK08- TPMK2C- TPMK18】C300基本操作1.1 实习步骤ZXA10- C300系统登录：计算机通过串口线与交换主控处理板的CONSOLE口连接。
在运行Windows操作系统的PC上启动超级终端程序，超级终端配置界面如下图所示。
设置中涉及串口的选择（com1、com2），一般选择com2，因为com1用于主机接显示器。
除此之外，台式机一般还有一个连接打印机的LPT1接口（25针）。
其实，在实验室中可以通过对串口服务器做相应配置，可以支持多个用户同时通过串口服务器进行consol 口登录。
配置结束后，点击“确定”按钮，即可进入本地操作维护登录界面。
输入enable命令，登录到超级用户权限，密码是zxr10或者zte。
可进入特权模式“ZXAN#”进行各种配置。
在ZXA10- C300系统做了特殊处理，系统支持7个TELNET用户同时登陆。
1.1.1 观察ZXA10 C300设备硬件结构及各单板ZXA10 C300硬件结构，单板槽位号、类型、接口以及启动过程中RUN灯状态变化。
1.1.2 ZXA10 C300基本操作1) 进入全局配置模式ZXAN#configure terminalZXAN(config)#2）关闭告警ZXAN#endZXAN#no terminal monitor3) telnet闲置时长的设置ZXAN#show telnet //显示登录时长的设置ZXAN(config)#line telnet idle-timeout 60 //设置telnet闲置时长，单位是分钟ZXAN(config)#line console idle-timeout 60 //设置串口闲置时长，单位是分钟4) 修改hostname提示符ZXAN(config)#hostname C300 C300(config)#1.1.3 清空配置C300配置文件，并重启。
C300-V2.1.0配置指导
C300-V2.1.0配置指导1、设备登录默认串口登录，波特率9600，enable默认密码zxr102、新版本不需要添加机框和板卡，默认板卡自动添加3、新版本默认所有未配置的板卡上所有端口都是shutdown，如果要开业务，需要进入端口进行no shutdown操作。
E.g：interface gei_1/19/1No shutExitInterface epon-olt_1/2/1No shutExit4、新版本最大亮点在OLT可配置对PON口的自动配置，详细描述如下：pnp全局配置：ZXAN(config-onu-pnp)#onu-type-default ZTE-F420 基础学习ONU类型ZXAN(config-onu-pnp)#enable 配置全部完成后需要启用enable开启后默认为ONU自动注册，类似于原来1.2.3p3版本中的auto-learning enable在pnp模式下配置olt-vlanZXAN(config-onu-pnp)#olt-vlan transparent epon-olt_1/2/1 //当olt口为透传模式，默认建议都配置为transparent模式在pnp模式下配置onu-vlanZXAN(config-onu-pnp)#onu-vlan epon-olt_1/2/1 mode tag vlan 1000 //这条配置用于默认uni口的配置，如果各个uni口的配置都一样，则只需要配这一条，不需要再进行下面uni 口的配置ZXAN(config-onu-pnp)#onu-vlan epon-olt_1/2/1 mode tagstart-vlan 1001 //这条配置用于所有UNI口的VLAN都不一样，比如配置这条命令之后，第一个ONU的eth_0/1口VLAN味1001,eth_0/2口VLAN为1002，eth_0/3口VLAN为1003，eth_0/4口VLAN为1004，第二台ONU的第一口为1025，第二口为1026，第三口VLAN为1027，第4口VLAN味1028.每个ONU可用VLAN 固定为24个。
中兴c300f420、f820、f822、9806h相关配置
ZXA10 C300基本操作1.1.1ZXA10 C300基本操作1) 进入全局配置模式ZXAN#configure terminal ZXAN(config)#2）关闭告警ZXAN#end ZXAN#no terminal monitor3) telnet闲置时长的设置ZXAN#show telnet 300 C或者ZXAN#delete cfg *.* 重启设备：ZXAN#reboot 置带外网管接口IP地址。
a.进入全局配置模式。
ZXAN#configure terminalb.进入管理接口配置模式。
ZXAN(config)#interface mng1c.设置带外网管接口IP地址。
ZXAN(config-if)#ip address 设置带外网管路由。
ZXAN(config)#ip route 10.1.0.0 用直连网线连接C300带外网管Q口和PC操作终端，PC的IP与C300 带外管理IP设在同一网段，通过PC远程telnet 登录到C300。
C300默认出厂的带外IP是）带内网管配置①设置带内IP的前提是设置管理VLAN，本例设为88。
管理VLAN可以设置多个。
设备可以有多个带内IP。
ZXAN(config)#vlan 88 ZXAN(config-vlan)#name xx ZXAN(config-vlan)#exit②进入到上联端口配置模式ZXAN(config)#interface gei_1/19/1③设置上联口为“trunk或hybrid”模式（该命令是4命令执行的前提）ZXAN(config-if)#switchport mode trunk/hybrid④将上联口加入到管理VLAN 88.，并设置为tag方式。
发送出去时，带tag标签。
ZXAN(config-if)#switchport vlan 88 tag⑤退回到全局配置模式，并进入到管理VLAN三层端口（虚接口）。
中兴C300惠州铁通开通数据配置说明
中兴C300数据配置说明1 Olt管理开通部分1.1 用串口登录ZXAN>enable 回车后输入密码Password:zxr10ZXAN#1.2 管理vlan配置ZXAN# configure terminalZXAN(config)#vlan databaseZXAN (config-if)#vlan 200ZXAN (config-if)#exitZXAN(config)#1.3 上联口配置ZXAN(config)#interface gei_1/19/1ZXAN (config-if)# no negotiation autoZXAN (config-if)# duplex fullZXAN (config-if)# speed 1000ZXAN (config-if)# switchport mode hybridZXAN (config-if)# switchport vlan 200 tagZXAN (config-if)#exitZXAN(config)#1.4 管理地址配置ZXAN(config)# interface vlan 200ZXAN (config-if)# ip address 172.23.0.203 255.255.255.0ZXAN (config-if)#exitZXAN(config)# ip route 0.0.0.0 0.0.0.0 172.23.0.254ZXAN(config)#exitZXAN#write2 Onu业务数据配置部分2.1 登录olt有2种方法：1。
现场用调测线；2。
远程管理登录2.1.1 用串口登录ZXAN>enable 回车后输入密码Password:zxr10ZXAN#2.1.2 telnet 远程登录telnet X.X.X.XUsername:ztePassword:zteZXAN#ZXAN(config)#2.2 配置ONU模板C300中没有可以直接使用的ZTE-9806H和ZTE-F822的类型，需要重新创建ONU模板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C300基本操作1.1 实习步骤ZXA10- C300系统登录：计算机通过串口线与交换主控处理板的CONSOLE口连接。
在运行Windows操作系统的PC上启动超级终端程序，超级终端配置界面如下图所示。
设置中涉及串口的选择（com1、com2），一般选择com2，因为com1用于主机接显示器。
除此之外，台式机一般还有一个连接打印机的LPT1接口（25针）。
其实，在实验室中可以通过对串口服务器做相应配置，可以支持多个用户同时通过串口服务器进行consol 口登录。
配置结束后，点击“确定”按钮，即可进入本地操作维护登录界面。
输入enable命令，登录到超级用户权限，密码是zxr10或者zte。
可进入特权模式“ZXAN#”进行各种配置。
在ZXA10- C300系统做了特殊处理，系统支持7个TELNET用户同时登陆。
1.1.1 观察ZXA10 C300设备硬件结构及各单板ZXA10 C300硬件结构，单板槽位号、类型、接口以及启动过程中RUN灯状态变化。
1.1.2 ZXA10 C300基本操作1) 进入全局配置模式ZXAN#configure terminalZXAN(config)#2）关闭告警ZXAN#endZXAN#no terminal monitor3) telnet闲置时长的设置ZXAN#show telnet //显示登录时长的设置ZXAN(config)#line telnet idle-timeout 60 //设置telnet闲置时长，单位是分钟ZXAN(config)#line console idle-timeout 60 //设置串口闲置时长，单位是分钟4) 修改hostname提示符ZXAN(config)#hostname C300 C300(config)#1.1.3 清空配置C300配置文件，并重启。
进入flash中的配置文件文件夹cfg：ZXAN#dir cfg删除配置文件：ZXAN#delete cfg startrun.datAre you sure to delete files?[yes/no]:y.或者ZXAN#delete cfg *.* 删除startrun.dat重启设备：ZXAN#reboot ///// 重启可以复位主控板说明：img是版本文件夹。
data是日志文件夹。
Reboot之前若用write命令。
则把缓存中的配置文件（running-config）重新保存到flash中。
重启可以清缓存。
重启过程中切勿按回车，以免进入boot模式。
1.1.4 机架，机框及单板配置清空配置文件后，必须先进入全局配置模式，然后添加机架、机框，接着添加单板。
1）添加C300机架。
目前只能增加1个机架，因此“rackno”只能选1ZXAN(config)# add-rack rackno 1 racktype IEC19 （ETSI21：21英寸室内型机架IEC19：19英寸室内型机架）2）添加C300机框。
目前只能增加1个机框，因此“shelfno”只能选1。
ETSI_SHELF：21英寸前出线机框，IEC_SHELF：19英寸前出线机框ZXAN(config)#add-shelf shelfno 1 shelftype IEC_SHELF4）添加单板。
主备用控制交换板不需添加，用户单板、上联板、电源板等需添加，单板名称要大写。
ZXAN(config)#add-card slotno 0 PRWG （0号槽位添加电源板）5）删除单板，主用控制交换板无法删除删除1槽位的单板：ZXAN(config)#del-card slotno 16）复位单板，该命令不能用于复位主备用控制交换板ZXAN#reset-card slotno 17）主备倒换，必须是同类型的控制交换板，才能倒换ZXAN#swap1.1.5 C300网管配置1）带外网管配置1.设置带外网管接口IP地址。
a.进入全局配置模式。
ZXAN#configure terminalb.进入管理接口配置模式。
ZXAN(config)#interface mng1c.设置带外网管接口IP地址。
ZXAN(config-if)#ip address 10.1.130.130 255.255.255.0ZXAN(config-if)#exit3.设置带外网管路由。
ZXAN(config)#ip route 10.1.0.0 255.255.0.0 10.1.130.254用直连网线连接C300带外网管Q口和PC操作终端，PC的IP与C300 带外管理IP设在同一网段，通过PC远程telnet登录到C300。
C300默认出厂的带外IP是136.1.1.1002）带内网管配置①设置带内IP的前提是设置管理VLAN，本例设为88。
管理VLAN可以设置多个。
设备可以有多个带内IP。
ZXAN(config)#vlan 88ZXAN(config-vlan)#name xxZXAN(config-vlan)#exit②进入到上联端口配置模式ZXAN(config)#interface gei_1/19/1③设置上联口为“trunk或hybrid”模式（该命令是4命令执行的前提）ZXAN(config-if)#switchport mode trunk/hybrid④将上联口加入到管理VLAN 88.，并设置为tag方式。
发送出去时，带tag标签。
ZXAN(config-if)#switchport vlan 88 tag⑤退回到全局配置模式，并进入到管理VLAN三层端口（虚接口）ZXAN(config)#interface vlan 88⑥添加/删除带内网管IP地址、掩码ZXAN(config-if)#ip address 192.168.130.130 255.255.255.0ZXAN<config-if>#no ip address⑦设置目的网段、掩码以及网关（该路由针对所有的信息的传输路由，并非只针对网管）ZXAN<config>#ip route 192.168.0.0 255.255.0.0 192.168.130.254ZXAN<config>#no ip route 192.168.0.0 255.255.0.0（删除目的网段、掩码）⑧将PC操作终端与线槽网线相连，PC的IP地址与C300 带内管理IP设在同一网段，通过PC操作终端telnet登录C300。
1.1.6 Trap server服务器设置1）显示SNMP的设置ZXAN#show snmp config2）设置SNMP共同体名（public）和权限（rw）ZXAN(config)#snmp-server community public view allview rw3）使能trap属性，使告警上传到下面设置的服务器上ZXAN(config)#snmp-server enable trap4）设置trap（网管）服务器IP地址。
我们可将已安装netnumen网管软件的PC机作为trap服务器。
其中版本号是“2c”，团体名是“public”，索引号是“1”ZXAN(config)#snmp-server host 192.168.130.100 trap version 2c zte enable NOTIFICATIONS server-index 1 ZXAN(config)#no snmp-server host server-index 1（删除trap-server）5）在netnumen中也可以设置trap服务器1.1.7 系统时间设置1）查看系统时间ZXAN#show clock2）设置系统时间，目前版本，系统重启后时间会恢复到缺省值（2001-1-1），需要重新设置。
月份采用缩写ZXAN#clock set 18:8:8 may 3 20071.1.8 在C300上的ONU的认证及开通，带宽分配OLT注册方式有mac和sn号认证方式，默认的是mac地址认证方式1）查看和修改ONU注册认证方式ZXAN#show epon authentication-mode 1/7 （1 表示机框号，7表示槽位号）ZXAN(config)#epon （进入PON配置模式）ZXAN(config-epon)#onu-authentication-mode service 1/7 mac （修改为MAC认证注册方式）ZXAN(config-epon)#onu-authentication-mode service 1/7 sn （修改为SN认证注册方式）修改ONU认证注册方式的命令对整个PON单板板有效，重启PON板，才能生效2）进入PON口ZXAN<config>#interface epon-olt_1/7/13）根据MAC地址或SN添加ONUZXAN<config-if>#onu 1 type ZTE-F401 mac 0015.EB71.F6C8（根据MAC地址添加ONU）ZXAN(config-if)#onu 16 type ZTE-F401 sn XXXXXXXX（根据SN添加ONU）“1”指的是onu的编号，目前范围是1-64。
“ZTE-F401”指的是onu的类型。
ONU编号和分光器编号没有必然的对应关系。
ZTE-D420、ZTE-F820、ZTE-9806，书写必须规范，与OLT中所创建的模板一致，否则无法添加。
ONU的MAC事先写入到OLT中，ONU注册后，OLT将已经储存的ONU的MAC/SN与注册上来的ONU的MAC地址/SN进行匹配，一致，则认证通过。
ZXAN<config-if>#no onu 1（删除ONU）4）进入PON-ONU口ZXAN<config>#interface epon-onu_1/7/1:15）开通ONU。
新注册的ONU，默认是未开通的，需执行此命令，否则业务不通ZXAN<config-if>#admin enable6）设置ONU的下行、上行最大带宽以及上行保证带宽（单位：kb）上行带宽的配置参数中，必须配置保证带宽和最大带宽。
其余参数建议采用系统默认值，无需设置。
下行带宽的配置参数中，必须配置的是最大带宽。
最大突发包参数系统会根据最大带宽自动计算并设置。
方法一：保证带宽assured：当ONU发出请求消息时系统可以保证分配给该ONU的上行带宽最大带宽maximum：系统可以在带宽空闲的时候能分配给该ONU的最大上行/下行带宽固定带宽fixed：在ONU激活后OLT为其分配的带宽，无论ONU上是否有上行流量最大突发包maxburst：ONU上行/下行最大突发流量优先级priority：该ONU在除了保证带宽外的额外带宽分配时，与其它ONU相比时的优先级别。
