各种滤波器性能的评价
滤波器设计中的性能指标和评估方法

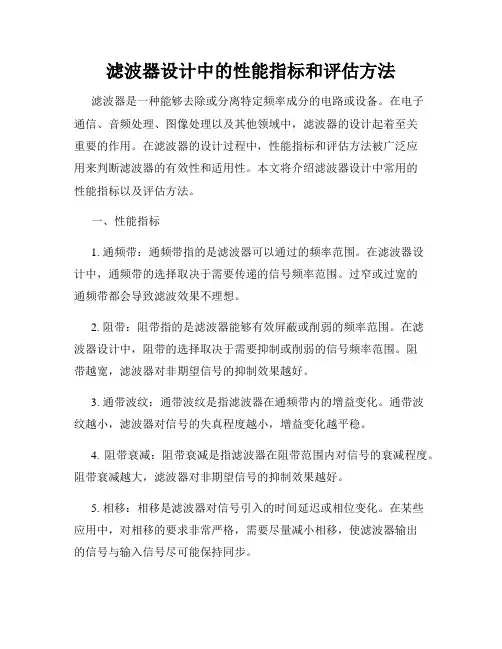

滤波器设计中的性能指标和评估方法滤波器是一种能够去除或分离特定频率成分的电路或设备。
在电子通信、音频处理、图像处理以及其他领域中，滤波器的设计起着至关重要的作用。
在滤波器的设计过程中，性能指标和评估方法被广泛应用来判断滤波器的有效性和适用性。
本文将介绍滤波器设计中常用的性能指标以及评估方法。
一、性能指标1. 通频带：通频带指的是滤波器可以通过的频率范围。
在滤波器设计中，通频带的选择取决于需要传递的信号频率范围。
过窄或过宽的通频带都会导致滤波效果不理想。
2. 阻带：阻带指的是滤波器能够有效屏蔽或削弱的频率范围。
在滤波器设计中，阻带的选择取决于需要抑制或削弱的信号频率范围。
阻带越宽，滤波器对非期望信号的抑制效果越好。
3. 通带波纹：通带波纹是指滤波器在通频带内的增益变化。
通带波纹越小，滤波器对信号的失真程度越小，增益变化越平稳。
4. 阻带衰减：阻带衰减是指滤波器在阻带范围内对信号的衰减程度。
阻带衰减越大，滤波器对非期望信号的抑制效果越好。
5. 相移：相移是滤波器对信号引入的时间延迟或相位变化。
在某些应用中，对相移的要求非常严格，需要尽量减小相移，使滤波器输出的信号与输入信号尽可能保持同步。
二、评估方法1. 幅频响应曲线：幅频响应曲线是衡量滤波器频率特性的重要方法。
通过绘制滤波器的幅频响应曲线，可以清晰地了解滤波器在不同频率下的增益特性。
2. 相频响应曲线：相频响应曲线是衡量滤波器相位特性的重要方法。
通过绘制滤波器的相频响应曲线，可以清晰地了解滤波器在不同频率下的相位特性。
3. 脉冲响应：脉冲响应是衡量滤波器时域特性的重要方法。
通过对滤波器输入单位脉冲信号，观察滤波器输出的脉冲响应，可以了解滤波器对不同频率信号的滤波效果。
4. 噪声特性：滤波器的噪声特性对于一些高灵敏度应用如音频处理和通信系统非常重要。
评估滤波器的噪声特性时，可以通过测量滤波器的信噪比或噪声功率等参数。
5. 时延特性：对于一些对相位要求较高的应用如雷达系统和射频通信系统，滤波器的时延特性至关重要。
滤波效果的评价指标
滤波效果的评价指标1. 滤波效果的重要性滤波在信号处理领域中是一项非常关键的技术，主要是用于降噪和去除干扰。
由于信号的任何形式都包含有噪声和干扰，因此在许多应用场合中必须对其进行滤波，以提高信号的质量和可靠性。
在音频、图像、视频和无线通信等应用中，滤波技术的重要性更是不言而喻。
2. 滤波效果的评价指标在滤波时，我们要对滤波器的效果进行评估，此时就需要一些可靠的指标来量化滤波器的性能。
以下是常用的滤波效果评价指标：2.1 均方误差(MSE)均方误差是衡量滤波器优劣的重要指标之一。
它描述了滤波器输出和原始信号之间的误差大小，是滤波效果的一个直观度量。
数学公式为：MSE=$\frac{\sum_{i=1}^n(x_i-y_i)^2}{n}$，其中$x_i$为原始信号，$y_i$为滤波器输出，$n$为信号长度。
2.2 信噪比(SNR)信噪比是信号处理中最为流行的评价指标之一，用于比较处理前后信号的质量差异。
其计算方法为SNR=10log($\frac{P_{signal}}{P_{noise}}$)，其中，$P_{signal}$表示原始信号的功率，$P_{noise}$表示噪声的功率。
2.3 峰值信噪比(PSNR)峰值信噪比是信号处理中常用于图像质量评价的指标。
与信噪比不同，PSNR能够考虑到像素灰度值的差异和图像处理的细节，适用于计算处理后的图像和原始图像的差异。
其公式为：PSNR=10log($\frac{255^2}{MSE}$)，其中255表示图像中最大像素值。
2.4 相关系数相关系数在信号处理领域中十分常用。
它描述了原始信号和滤波器输出之间的相似程度，是一种衡量两个信号线性相关程度的重要指标。
相关系数的计算方法为$r=\frac{\sum_{i=1}^n(x_i-\bar{x})(y_i-\bar{y})}{\sqrt{\sum_{i=1}^n(x_i-\bar{x})^2\sum_{i=1}^n(y_i-\bar{y})^2}}$，其中$x_i$和$y_i$分别为原始信号和滤波器输出，$\bar{x}$和$\bar{y}$分别为两个信号的均值。
了解滤波器的参数和性能指标
了解滤波器的参数和性能指标滤波器是信号处理等领域中常用的工具，用于对信号进行滤波和处理。
了解滤波器的参数和性能指标对于正确选择和设计滤波器至关重要。
在本文中，我们将介绍滤波器的常见参数和性能指标，帮助读者更好地理解滤波器的工作原理和应用。
一、滤波器的参数和性能指标1. 截止频率（Cutoff Frequency）截止频率是指滤波器对于信号进行截断的频率。
在低通滤波器中，截止频率是指滤波器开始滤除高频成分的频率。
在高通滤波器中，截止频率是指滤波器开始滤除低频成分的频率。
2. 通带增益（Passband Gain）通带增益是指滤波器在通过信号时的放大或衰减程度。
对于不同类型的滤波器，通带增益可以是一个固定值（如衰减滤波器）或一个可调节的参数（如主动滤波器）。
3. 带宽（Bandwidth）带宽是指滤波器能够通过信号的频率范围。
在低通滤波器中，带宽通常是指从截止频率到无穷大的频率范围。
在高通滤波器中，带宽通常是指从零频率到截止频率的频率范围。
4. 滚降（Roll-off）滚降是指滤波器在截止频率附近频率响应的变化率。
对于陡降滤波器，滚降较大，频率响应在截止频率附近迅速下降。
对于渐变滤波器，滚降较小，频率响应在截止频率附近缓慢下降。
5. 相移（Phase Shift）相移是指滤波器引入到信号中的时间延迟。
相移可以对信号的相位和时间关系产生影响，特别是对于需要准确时间同步的应用（如音频和视频）。
6. 结构（Structure）结构是指滤波器的实现方式，如巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。
每种结构都有其优点和缺点，需要根据应用需求选择合适的结构。
二、滤波器的应用滤波器在各个领域都有广泛的应用。
以下是一些常见的滤波器应用示例：1. 通信系统中的滤波器通信系统中常用的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
这些滤波器用于信号调制、解调、频谱整形等任务。
2. 音频和音视频处理中的滤波器音频和音视频处理中经常使用滤波器来去除噪声、平滑音频信号、增强低频成分等。
滤波器的测试指标

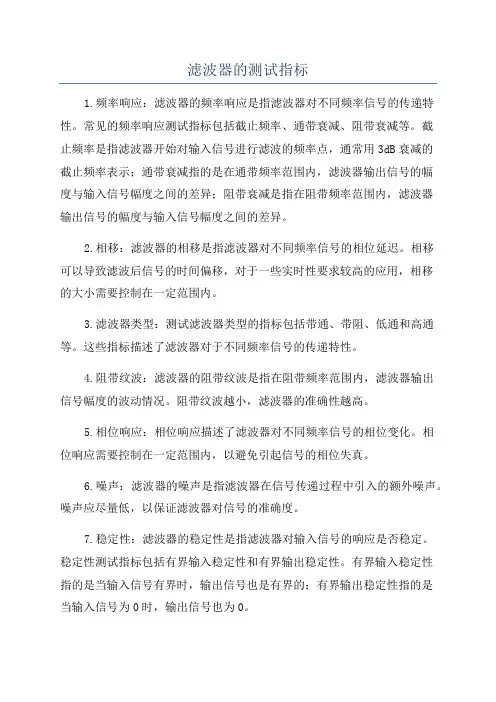

滤波器的测试指标1.频率响应：滤波器的频率响应是指滤波器对不同频率信号的传递特性。
常见的频率响应测试指标包括截止频率、通带衰减、阻带衰减等。
截止频率是指滤波器开始对输入信号进行滤波的频率点，通常用3dB衰减的截止频率表示；通带衰减指的是在通带频率范围内，滤波器输出信号的幅度与输入信号幅度之间的差异；阻带衰减是指在阻带频率范围内，滤波器输出信号的幅度与输入信号幅度之间的差异。
2.相移：滤波器的相移是指滤波器对不同频率信号的相位延迟。
相移可以导致滤波后信号的时间偏移，对于一些实时性要求较高的应用，相移的大小需要控制在一定范围内。
3.滤波器类型：测试滤波器类型的指标包括带通、带阻、低通和高通等。
这些指标描述了滤波器对于不同频率信号的传递特性。
4.阻带纹波：滤波器的阻带纹波是指在阻带频率范围内，滤波器输出信号幅度的波动情况。
阻带纹波越小，滤波器的准确性越高。
5.相位响应：相位响应描述了滤波器对不同频率信号的相位变化。
相位响应需要控制在一定范围内，以避免引起信号的相位失真。
6.噪声：滤波器的噪声是指滤波器在信号传递过程中引入的额外噪声。
噪声应尽量低，以保证滤波器对信号的准确度。
7.稳定性：滤波器的稳定性是指滤波器对输入信号的响应是否稳定。
稳定性测试指标包括有界输入稳定性和有界输出稳定性。
有界输入稳定性指的是当输入信号有界时，输出信号也是有界的；有界输出稳定性指的是当输入信号为0时，输出信号也为0。
8.精度：滤波器的精度是指滤波器输出信号与输入信号之间的误差。
通常使用均方误差（MSE）和峰值信噪比（PSNR）等指标来评估滤波器的精度。
9.鲁棒性：滤波器的鲁棒性是指滤波器对输入信号的变化和噪声的敏感程度。
鲁棒性越高，滤波器对于输入信号变化的适应性越好。
总之，滤波器的测试指标包括频率响应、相移、滤波器类型、阻带纹波、相位响应、噪声、稳定性、精度和鲁棒性等方面，这些指标可以用于评估滤波器的性能和准确度。
滤波器的选择和测试需根据具体应用场景和需求来确定。
巴特沃兹、切比雪夫、椭圆滤波器的滤波性能比较
在满足相同滤波器幅频响应指 标时： （1）椭圆型的阶数最低，巴 特沃兹型的阶数最高。 （2）就满足滤波幅频响应指 标而言，椭圆型的性价比较高 ，应用比较广泛。
相位逼近情况
巴特沃思和切比雪夫滤 波器在大约3/4的通带上非常 接近线性相位特性，而椭圆 滤波器仅在大约半个通带上 非常接近线性相位特性。
>> 0 >> 1 >> 2 >> 3 >> 4 >>
Let `s START
>> 0 >> 1 >> 2 >> 3 >&g比较
主讲 ：王文博 matlab程序：张楠 PPT制作：马跃 资料整合：雷俊
一、三种滤波器回顾 二、三种滤波器阶数相同时的性能比较 三、满足相同滤波指标时的性能比较 四、小结
(2) 同一种滤波器如巴特沃斯，阶数 增加，衰减特性改善，相应的实现电 路变得复杂。
(3) 巴特沃斯、切比雪夫、椭圆滤波 器是从滤波器的幅频特性上考虑的， 滤波器的相位特性较差，其中最差的 是椭圆滤波器，切比雪夫滤波器次之 ，巴特沃斯滤波器较好。
一、三种滤波器回顾 二、三种滤波器阶数相同时的性能比较 三、满足相同滤波指标时的性能比较 四、小结
在相同阶数时： （1）巴特沃思滤波器具有单调下降的幅 频特性，过渡带最宽。 （2）两种类型的切比雪夫滤波器的过渡 带宽度相等，比巴特沃思滤波器的过渡带 窄，但比椭圆滤波器的过渡带宽。切比雪 夫Ⅰ型滤波器在通带具有等波纹幅频特性 ，过渡带和阻带是单调下降的幅频特性。 （3）椭圆滤波器的过渡带最窄，通带和 阻带均是等波纹幅频特性。
三种滤波器的性能比较
实际滤波器由于电路实现的限制 ，只能在某些方面(通带特性、阻带 特性、衰减特性、相位特性等)逼近 理想滤波器。常用抗混滤波器有巴 特沃斯、切比雪夫、椭圆；主要特 征如下:
滤波器的性能指标和评估方法

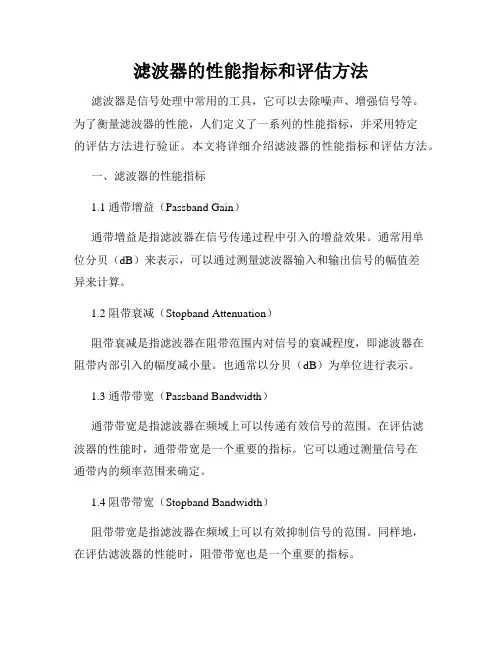

滤波器的性能指标和评估方法滤波器是信号处理中常用的工具，它可以去除噪声、增强信号等。
为了衡量滤波器的性能，人们定义了一系列的性能指标，并采用特定的评估方法进行验证。
本文将详细介绍滤波器的性能指标和评估方法。
一、滤波器的性能指标1.1 通带增益（Passband Gain）通带增益是指滤波器在信号传递过程中引入的增益效果。
通常用单位分贝（dB）来表示，可以通过测量滤波器输入和输出信号的幅值差异来计算。
1.2 阻带衰减（Stopband Attenuation）阻带衰减是指滤波器在阻带范围内对信号的衰减程度，即滤波器在阻带内部引入的幅度减小量。
也通常以分贝（dB）为单位进行表示。
1.3 通带带宽（Passband Bandwidth）通带带宽是指滤波器在频域上可以传递有效信号的范围。
在评估滤波器的性能时，通带带宽是一个重要的指标。
它可以通过测量信号在通带内的频率范围来确定。
1.4 阻带带宽（Stopband Bandwidth）阻带带宽是指滤波器在频域上可以有效抑制信号的范围。
同样地，在评估滤波器的性能时，阻带带宽也是一个重要的指标。
1.5 相移（Phase Shift）相移是指滤波器在信号传递中引入的相位改变。
理想情况下，滤波器应该在通带内引入最小的相移。
相移可通过比较滤波器输入和输出信号的相位差异来定量评估。
二、滤波器的评估方法2.1 频率响应曲线（Frequency Response Curve）频率响应曲线是一种常用的滤波器评估方法。
通过测量滤波器在不同频率下的增益和衰减情况，可以得到滤波器的频率响应曲线。
频率响应曲线通常以dB为纵坐标，频率为横坐标。
2.2 通带失真（Passband Distortion）通带失真是指滤波器在信号传递过程中引入的非线性失真。
通过比较信号输入和输出的波形，可以观察到通带失真的情况。
通带失真也可以通过测量输入信号经过滤波器后的总谐波畸变来评估。
2.3 阻带衰减曲线（Stopband Attenuation Curve）阻带衰减曲线是用来评估滤波器阻带衰减性能的一种方法。
滤波器的参数指标
滤波器的参数指标滤波器是一种能在信号中滤除噪声和干扰的电路。
滤波器的参数指标是评估它的性能和效果的关键因素。
以下是常见的滤波器参数指标。
1. 频率响应：滤波器的频率响应是在整个频率范围内的增益或衰减。
频率响应可以用频率特性曲线来表示，是滤波器性能的重要指标。
频率响应的变化会影响滤波器滤波噪声的效果。
2. 带宽：带宽是指可以通过滤波器的频率范围。
在某些应用中，需要高通或低通滤波器；在这些滤波器中，带宽的选择非常重要。
带宽的变化会影响滤波器的性能和输出的频率范围。
3. 放大倍数：放大倍数是指信号通过滤波器时的幅度增益。
放大倍数可以为正数、负数或零。
这个因素直接影响信号通过滤波器后的输出幅度。
4. 稳定性：稳定性是指滤波器的输出在输入变化时的稳定性。
滤波器应该是稳定的，以确保输出信号不会出现漂移或震荡。
5. 通带纹波：通带纹波是指滤波器在通过带过程中的强度波动。
这来自滤波器对某些频率的增强或削弱。
通带纹波应该尽可能地小才能使滤波器的频率响应更加平滑。
6. 阻带衰减：阻带衰减是指在阻带频率范围内的滤波器降低信号强度的程度。
这通常表示为分贝（dB）数。
阻带衰减应该尽可能地大，以使滤波器在阻带中更有效地减弱信号。
7. 群延迟：群延迟是指在滤波器通带内滤波器对不同频率的信号所产生的延迟。
群延迟应该尽可能地保持不变，以使滤波器对信号进行的延迟尽可能小。
在设计滤波器时，需要平衡这些参数指标。
因此，根据实际的应用场景，选择合适的参数指标才能使滤波器达到最佳的效果和性能。
小波变换中常见的滤波器类型与性能比较
小波变换中常见的滤波器类型与性能比较小波变换是一种用于信号分析和处理的强大工具。
在小波变换中，滤波器是至关重要的组成部分，它们决定了信号在不同频率上的分解和重构效果。
本文将介绍小波变换中常见的滤波器类型，并对它们的性能进行比较。
一、低通滤波器低通滤波器在小波变换中常用于信号的平滑处理。
它能够保留信号中的低频成分，而滤除高频成分。
常见的低通滤波器有Daubechies、Haar和Symlet等。
Daubechies滤波器是小波变换中最常用的滤波器之一。
它具有良好的频域局部化和时域紧致性，能够有效地捕捉信号中的细节信息。
然而，Daubechies滤波器的主要缺点是频率响应的过渡带宽较宽，可能导致信号在平滑过程中引入一些高频噪声。
Haar滤波器是最简单的小波变换滤波器之一。
它具有良好的时域紧致性，能够实现快速的计算。
然而，Haar滤波器的频域局部化能力较差，对信号的频率细节抓取能力有限。
Symlet滤波器是Daubechies滤波器的一种改进版本。
它在频域上具有更好的局部化能力，能够更准确地提取信号的细节信息。
然而，Symlet滤波器的时域紧致性相对较差，计算复杂度较高。
二、高通滤波器高通滤波器在小波变换中常用于信号的边缘检测和细节增强。
它能够保留信号中的高频成分，而滤除低频成分。
常见的高通滤波器有Reverse Daubechies、Reverse Haar和Reverse Symlet等。
Reverse Daubechies滤波器是Daubechies滤波器的一种改进版本。
它在频域上具有更好的高频响应特性，能够更准确地提取信号的边缘信息。
然而，Reverse Daubechies滤波器的时域紧致性相对较差，计算复杂度较高。
Reverse Haar滤波器是Haar滤波器的一种改进版本。
它在频域上具有更好的高频响应特性，能够更准确地提取信号的边缘信息。
然而，Reverse Haar滤波器的时域紧致性相对较差，计算复杂度较高。
