铁道信号 第三章区间闭塞
度，显著地提高了区间通过能力； ②由于不需要办理闭塞手续，简化了办理接发列车的程序，因此既提 高了通过能力又大大减轻了车站值班人员的劳动强度； ③由于通过信号机的显示能直接反映运行前方列车所在位置以及线路 的状态，因而确保了列车在区间运行的安全； ④自动闭塞还能为列车运行超速防护提供连续的速度信息，构成更高 层次的列车运行控制系统，保证列车高速运行的安全。
段内只准许运行一列列车，这样使前行列车和后续追踪列车保持一段距 离的行车方法。
四、实现区间闭塞的制式
1、站间闭塞
站间闭塞就是两站间只能运行一列车，其列车的空间间隔为一个站间。
按技术手段和闭塞方法又可分为：电话闭塞、路签、路牌闭塞、半自动 闭塞、自动站间闭塞。 （1）人工闭塞 采用电气路签或路牌作为列车占用区间的凭证，由接车站值班员检查
二、基本概念
2、为保运行安全，列车由车站驶向区间运行条件
（1）验证区间空闲；
（2）有进入区间的凭证；
（3）实行区间闭塞。
三、实行区间闭塞的基本方法
时间间隔法：列车按事先规定好的时间由车站发车，使前行列车和 后续追踪列车之间必须保持一定的时间间隔。
空间间隔法：把铁路划分成很多各区段（区间或分区）在每一个区
2）运输繁忙后，闭塞扩展到一个区段，它既保证列车在自己的闭塞
段内是无前行列车，又有信号来保护，保证无后随列车进入此区段发生 追尾。
二、基本概念
1、区间、分界点
为保证行车安全和铁路线路必要的通过能力，把铁路线路分成若干个长
度不等的段落，每一段线路叫做一个区间。相邻两个区间的分界称为分界
点，分界点是车站、线路所及自动闭塞区间通过信号机的通称。 站间区间：两相邻车站之间的距离； 所间距离：线路所与车站之间的距离； 闭塞分区：通过色灯信号机之间或通过色灯信号机与线路所或车站之
段内只准许运行一列列车，这样使前行列车和后续追踪列车保持一段距 离的行车方法。
四、实现区间闭塞的制式
1、站间闭塞
站间闭塞就是两站间只能运行一列车，其列车的空间间隔为一个站间。
按技术手段和闭塞方法又可分为：电话闭塞、路签、路牌闭塞、半自动 闭塞、自动站间闭塞。 （1）人工闭塞 采用电气路签或路牌作为列车占用区间的凭证，由接车站值班员检查
二、基本概念
2、为保运行安全，列车由车站驶向区间运行条件
（1）验证区间空闲；
（2）有进入区间的凭证；
（3）实行区间闭塞。
三、实行区间闭塞的基本方法
时间间隔法：列车按事先规定好的时间由车站发车，使前行列车和 后续追踪列车之间必须保持一定的时间间隔。
空间间隔法：把铁路划分成很多各区段（区间或分区）在每一个区
2）运输繁忙后，闭塞扩展到一个区段，它既保证列车在自己的闭塞
段内是无前行列车，又有信号来保护，保证无后随列车进入此区段发生 追尾。
二、基本概念
1、区间、分界点
为保证行车安全和铁路线路必要的通过能力，把铁路线路分成若干个长
度不等的段落，每一段线路叫做一个区间。相邻两个区间的分界称为分界
点，分界点是车站、线路所及自动闭塞区间通过信号机的通称。 站间区间：两相邻车站之间的距离； 所间距离：线路所与车站之间的距离； 闭塞分区：通过色灯信号机之间或通过色灯信号机与线路所或车站之
自动控制原理(3-4)
式中Φn(s)——系统的扰动误差传递函数。
Φn
(s)
=
1+
Gc
Go (s) (s)Go (s)H
(s)
=
Go (s) 1+ G(s)
五、给定稳态误差终值的计算
Er
(s)
1
1 G(
s)
R(s)
esr
lim e(t)
t
lim
s0
sEr
(s)
lim s s0 1 G(s)
R(s)
esr为给定稳态误差的终值；G(s)为开环传递函数。
Er
(
s)
1
1 G(s)
R(s)
e
(s)R(s)
假定输入信号r(t)是任意分段连续函数，则可以利用
卷积公式计算给定误差：
式中
t
er (t) 0e (t) r(t ) d
er
(t)
1
2
j
c j
E c j r
(
s)
e
st
ds
e
(t)
1
2
j
c j
3.对于给定输入为抛物线函数时
r(t) Rt 2 2
R R(s) s3
则
esr
lim
s0
1
s G(s)
R(s)
lim
s0
s2
R s2G(s)
R Ka
式中
Ka
lim s2 G(s) s0
Ka为加速度误差系数，或称抛物线误差常数。
自动控制原理第三章
➢ 0 1 特征根： s1,2 n jn 1 2
Xc (s)
1 s
s2
n2 2ns n2
1 s
s2
s 2n 2ns n2
1
s 2n
s (s n )2 (n 1 2 )2
其阶跃输入下的暂态响应：
xc (t) 1
e nt
1 2
sin(n
1 2 t ) , arctan
WB (s)
X c (s) X r (s)
(1
1 K)s
1
1 Ts 1
式中：T 1 k , 称为时间常数。
3.2.2 单位阶跃响应函数：
X r (s) 1 s
11
Xc
(s)
Ts
1
s
,
xc (t)
L1[ 1 Ts 1
1] s
L1[ 1 s
s
1
1
]
1
t
eT
T
xc (t ) xss xtt
2
1.8
1.6
1.4
1.2
1
0.8
0.6 0.4 0.2
0 0
246
nt
8 10 12
⒊ 当 1时，特征方程有一对相等的负实根，称为临界阻尼
系统，系统的阶跃响应为非振荡过程。
➢当 1 时，
阶跃响应曲线为：
xc
(s)
1 s
s2
n2 2n s
n2
n2 s(s n )2
1 1 n s s n (s n )2
1 )( s
T1
1 T2
)
式中
T1
1 a
n (
1
2
1)
自动控制原理知识点总结1~3章
自动控制原理知识点总结第一章1、自动控制：是指在无人直接参与的情况下,利用控制装置操纵受控对象，是被控量等于给定值或按给定信号的变化规律去变化的过程.2、被控制量:在控制系统中．按规定的任务需要加以控制的物理量。
3、控制量：作为被控制量的控制指令而加给系统的输入星．也称控制输入。
4、扰动量：干扰或破坏系统按预定规律运行的输入量,也称扰动输入或干扰掐入。
5、反馈:通过测量变换装置将系统或元件的输出量反送到输入端，与输入信号相比较。
反送到输入端的信号称为反馈信号。
6、负反馈：反馈信号与输人信号相减，其差为偏差信号.7、负反馈控制原理：检测偏差用以消除偏差.将系统的输出信号引回插入端，与输入信号相减,形成偏差信号.然后根据偏差信号产生相应的控制作用,力图消除或减少偏差的过程。
8、自动控制系统的两种常用控制方式是开环控制和闭环控制 .9、开环控制：控制装置与受控对象之间只有顺向作用而无反向联系特点：开环控制实施起来简单,但抗扰动能力较差，控制精度也不高。
10、闭环控制：控制装置与受控对象之间，不但有顺向作用，而且还有反向联系，既有被控量对被控过程的影响。
主要特点：抗扰动能力强，控制精度高，但存在能否正常工作，即稳定与否的问题.11、控制系统的性能指标主要表现在：（1)、稳定性：系统的工作基础。
（2）、快速性：动态过程时间要短,振荡要轻。
（3)、准确性：稳态精度要高，误差要小。
12、实现自动控制的主要原则有：主反馈原则、补偿原则、复合控制原则.第二章1、控制系统的数学模型有：微分方程、传递函数、动态结构图、频率特性.2、传递函数：在零初始条件下,线性定常系统输出量的拉普拉斯变换域系统输入量的拉普拉斯变换之比3、求传递函数通常有两种方法：对系统的微分方程取拉氏变换，或化简系统的动态方框图。
对于由电阻、电感、电容元件组成的电气网络，一般采用运算阻抗的方法求传递函数。
4、结构图的变换与化简化简方框图是求传递函数的常用方法.对方框图进行变换和化简时要遵循等效原则：对任一环节进行变换时，变换前后该环节的输人量、输出量及其相互关系应保持不变。
区间继电式逻辑检查电路说明
区间继电式逻辑检查电路说明瑞兴科技股份2015.06.06目录1概述 02技术条件 02.1总体要求 02.2技术要求 02.2 特殊场景 (2)3电路原理 (2)3.1、典型的线路平面图 (2)4电路工作原理 (7)4.1 区间轨道正常运行 (7)4.2轨道电路故障红光带 (13)4.3失去分路检查 (15)4.3.1进入本闭塞分区后飞车 (15)1)列车占用上一闭塞分区（a）、未占用本闭塞分区（b）； (15)5电路设计几点考虑 (16)5.1 区间逻辑检查电路中CZJ励磁电路中检查1LQ区段，QGJ、JLJ后接点的作用与1LQ励磁CZJ作用。
(16)5.2 JLJ自闭电路的作用 (17)6总结 (18)6.1 区间轨道电路正常 (18)6.2 轨道电路出现故障红光带场景 (18)6.3轨道电路失去分路场景 (19)1概述目前ZPW-2000R系列自动闭塞设备，由轨道电路完成列车占用、空闲检查的功能。
《区间继电式逻辑检查电路》在既有编码的ZPW-2000轨道电路基础上利用逻辑检查功能。
进一步提高轨道电路设备的安全性。
2技术条件执行铁总运[2015]121号《自动闭塞区间继电式逻辑检查暂行技术条件》2.1总体要求2.1.1 逻辑检查电路应具有防护功能和报警功能。
2.1.2 逻辑检查电路应以逻辑检查区段为单元进行逻辑检查。
2.1.3 正常运营场景下，逻辑检查电路应能对自动闭塞区间进行逻辑检查，各逻辑检查区段的轨道电路接收设备动作时序不符合本技术条件时，逻辑检查电路应能进行防护，60s后相关区段应输出报警。
2.1.4 正常运营场景下，列车自逻辑检查区段“占用丢失”时：1) 逻辑检查电路应进行防护。
2)如该“占用丢失”持续60s，改区段应输出报警。
3)本区段报警后，若本区段或下一区段正常占用，该报警应自动解除。
4)本区段报警后，若其下一区段始终失去分路，该防护不得自动解除。
5)正常运营场景下，逻辑检查电路进行区间逻辑检查时，其安全性应不低于现行有关技术标准的规定。
第三章 半自动闭塞
（１） 正线路继电器ZXJ，接收正极性的闭塞信号。 （２） 负线路继电器FXJ,接收负极性的闭塞信号。 （３） 正电继电器ZDJ，发送正极性的闭塞信号。 （４） 负电继电器FDJ，发送负极性的闭塞信号。 （５） 闭塞继电器BSJ，监督和表示闭塞机的状态。闭塞机在定位状 态时，表示区间空闲；作为发车站时当列车占用区间时它落下，作为接 车站时发出同意接车信号后它落下，表示区间闭塞。
在下列情况下，允许使用事故按钮使闭塞机复原： １、闭塞电源断电后重新恢复供电时； ２、车到达接车站，因轨道电路故障不能办理达到复原时； 3、装有钥匙路签的车站，必须由区间返回原发车站的路用列车时。
第四节 电路构成原理
为了保护行车安全，64D型单线继电半自动闭塞电路按下列原 则进行设计：
1、为了防护外界电流的干扰，采用“+、-、+”三个不同 极性的直流脉冲组合构成允许发车信号。
第三节 办理闭塞手续
二、取消复原
取消复原是指办理闭塞手续后，列车因故不能发车时，而 采用的取消闭塞的方法。取消复原有以下三种情况：
1、发车站请求发车。收到接车站的回执信号后， 取 消复原 2、发车站收到对方站的同意接车信号后，但其出站信 号机尚未开放以前取消复原 3、在电气集中联锁的车站，发车站开放出站信号机后， 列车尚未出发之前取消复原
我国铁路运营线路绝大部分还是单线区段，采用64D型继电半自动闭 塞类型系统。

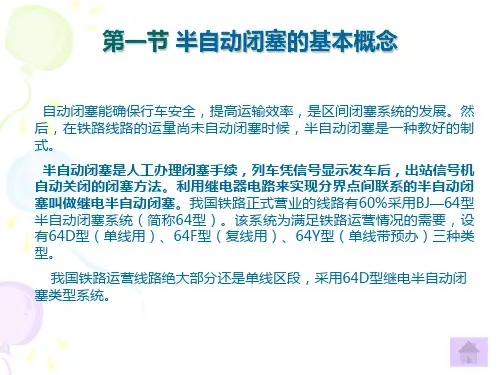

第一节 半自动闭塞的基本概念
以单线铁路继电半自动闭塞为例：
单线继电半自动闭塞示意图
在一个区间的相邻两站设一对半自动闭塞机（BB），并经过两站 间的闭塞电话线连接起来，通过两站半自动闭塞机的相互控制，并保 证一个区间同时只有一列列车运行。
电阻器和电容器的作用是使继电器缓放。将它们串联 后并连接在继电器线圈上，即构成了继电器的缓放电路。
在下列情况下，允许使用事故按钮使闭塞机复原： １、闭塞电源断电后重新恢复供电时； ２、车到达接车站，因轨道电路故障不能办理达到复原时； 3、装有钥匙路签的车站，必须由区间返回原发车站的路用列车时。
第四节 电路构成原理
为了保护行车安全，64D型单线继电半自动闭塞电路按下列原 则进行设计：
1、为了防护外界电流的干扰，采用“+、-、+”三个不同 极性的直流脉冲组合构成允许发车信号。
第三节 办理闭塞手续
二、取消复原
取消复原是指办理闭塞手续后，列车因故不能发车时，而 采用的取消闭塞的方法。取消复原有以下三种情况：
1、发车站请求发车。收到接车站的回执信号后， 取 消复原 2、发车站收到对方站的同意接车信号后，但其出站信 号机尚未开放以前取消复原 3、在电气集中联锁的车站，发车站开放出站信号机后， 列车尚未出发之前取消复原
我国铁路运营线路绝大部分还是单线区段，采用64D型继电半自动闭 塞类型系统。
第一节 半自动闭塞的基本概念
以单线铁路继电半自动闭塞为例：
单线继电半自动闭塞示意图
在一个区间的相邻两站设一对半自动闭塞机（BB），并经过两站 间的闭塞电话线连接起来，通过两站半自动闭塞机的相互控制，并保 证一个区间同时只有一列列车运行。
电阻器和电容器的作用是使继电器缓放。将它们串联 后并连接在继电器线圈上，即构成了继电器的缓放电路。
CTCS2、3级列控系统配置及运用主要技术原则
CTCS-0
由通用机车信号和运行监控记录 装置构成。既有线现状 。
CTCS列控技术体系的形成过程
第一次提速（1997年）到第五次提速（2003年），
列车最高运行速度达到160km/h，中国铁路形成了
与世界接轨的标准速度等级，并实现了全路范围的 机车信号低频信息统一；促进了机车信号主体化技 术发展，装备了通用式机车电台，使得机车在运用 上可以实现在全国铁路范围跨交路运行。
（二）CTCS-2级列控系统的适用范围
1. 200-250km/h客运专线采用CTCS－2级列车运行控 制系统； 2. 300-350km/h客运专线在建设CTCS-2级列控系统技 术上，通过地面增加RBC，车载增加GSM-R信息接 收模块，形成CTCS-3级列控系统。CTCS－2级列控 系统在300-350km/h客运专线上作为后备模式。
码型转换和速率适配单元图例停车标志牌无源应答器有源应答器ctc车站自律分机车站联锁电子单元zpw2000轨道电路车站列控中心微机监测微机监测集中监测数据通信以太网车站联锁电子单元zpw2000轨道电路车站列控中心微机监测btsotebtsote电子单元zpw2000轨道电路中继站列控中心ote电务段临时限速操作终端郑州铁路局既有调度所轨道电路接收天线c3控制单元c2控制单元puccau应答器接收天线应答器信息接收模块dmidmi紧急制动列车管理模块pg速度速度传感器pgc3控制单元c2控制单元puccau应答器接收天线应答器信息接收模块mvbprofibuspgpg紧急制动接口列车管理模块jru无线接口模块rss无线接口模块rssrbc中心郑州铁路局既有tdcs设备rbc远程操作终端西安铁路局既有tdcs设备临时限速服务器rbc本地操作终端rbc监测接口服务器ctctsr接口服务器ctc分界口通信服务器rbc接口服务器通信接口服务器临时限速维护终端主要技术原则ctcs3级列控系统车载设备采用目标距离连续速度控制模式设备制动优先的方式监控列车安全运行
孙炳达版 《自动控制原理》第5章 控制系统的频率特性分析法-3
比例环节可以完全、真实地复现任何频率的输入 信号，幅值上有放大或衰减作用；υ (ω)=0º ，表示输 出与输入同相位，既不超前也不滞后。
5.3 典型环节的频率特性
二、积分环节 1.代数表达式 传递函数
G (s) 1 s 1
频率特性 相频特性
幅频特性
A( )
1 1 1 j 90 G( j ) j e j () 90
对数频率特性曲线是一条斜线, 斜率为-20dB/dec, 称为高频渐 近线，与低频渐近线的交点为ωn=1/T，ωn称为交接频率或转 折频率，是绘制惯性环节的对数频率特性时的一个重要参数。
5.3 典型环节的频率特性
3.伯德图 对数幅频图
L( ) 20lg A( ) 20lg 1 1 2T 2 20lg 1 2T 2
G ( j ) 1 j 2 2 2 (1 2 2 ) j 2 (1 2 2 ) 2 (2 ) 2 e
2 T j arctan 1 2 2
5.3 典型环节的频率特性
2.极坐标图 理想微分环节的极坐标图在0 ＜＜的范围内，与正虚轴重合。 可见，理想微分环节是高通滤 波器，输入频率越高，对信号的 放大作用越强；并且有相位超前 作用，输出超前输入的相位恒为 90º ，说明输出对输入有提前性、 预见性作用。 （纯微分）
在控制工程中，采用分段直线表示对数幅频特征 曲线，作法为： a.当Tω<<1（ω<<1/T）时，系统处于低频段 L( ) 20lg1 0 b.当Tω>>1（ω>>1/T）时，系统处于高频段
L( ) 20lg T
此直线方程过（1/T，0）点， 且斜率为-20dB/dec。
