GZT-2019003“船舶主机和轴系安装”模块2-6赛题1
“船舶主机和轴系安装”赛项赛卷(理论)2
模块1理论知识测试02一、单选题 (每题2.5分,共80分）1.大型远洋货船的推进装置经常采用（）。
A.Z型传动B.直接传动C.间接传动D.电力传动2.下面关于偶合器的说法错误的是（）。
A.不需要冷却B.主动轴和从动轴之间没有机械联系C.效率小于1D.输出转速小于输入转速3.下面哪项关于螺旋桨的布置的说法是错误的：（）。
A.螺旋桨应浸入水中一定深度B.螺旋桨边缘一般不超过船中部轮廓之外C.螺旋桨边缘与尾柱间应留有一定间隙D.螺旋桨叶梢与船体外板的间隙越小越好4.螺旋桨轴尾锥体是为了安装（）。
A.推力轴B.联轴节C.舵叶D.螺旋桨5.艉轴材料一般不会选用（）。
A.优质碳素钢锻造B.优质碳素钢铸造C.合金钢D.不锈钢6.中间轴、尾轴等一般用优质碳素钢锻制而成，只有小功率的允许用热轧圆钢，且其直径应不超过（）毫米。
A.200B.250C.300D.3507.中、小型船舶的油润滑式尾轴管装置如果采用自然润滑，空载满载吃水差别不大于5米，则其重力油柜一般设置在（）之处。
A.高于水线500-1000mmB.高于水线3000-4000mmC.和水线相平D.低于水线500-1000mm8.轴系镗孔一般分粗镗和精镗，精镗的切削深度一般在（）。
A.1-2mmB.0.5-1mmC.0.1-0.2mmD.0.01-0.05mm9.下面有关镗孔的说法中，错误的是（）。
A.镗尾轴管时，若艉轴管长度偏大，镗杆需设置中间支承，以修正镗杆挠度。
B.精镗时，各档孔径应一次镗出，中途不允许停止镗削。
C.镗孔时不必停止船上振动性作业。
D.粗镗结束后，必须校验镗杆的对中情况，并核实相关尺寸，无误后方可进行精镗。
10.关于顶升法测量轴承负荷，下列说法中错误的是（）。
A.千斤顶座子必须有较好的刚性，百分表架应单独装在不受中间轴及千斤顶影响的稳定结构上B.轴在顶举过程中不受任何阻碍C.最大测试力应限制在被测轴承实际负荷的2－2.5倍，以保证作出的P-δ图有较好的线性，又保证相邻轴承不脱空D.在轴和千斤顶柱塞头之间应该加垫橡胶或石棉软垫片，以保护设备不受损害11.焊接曲轴是把（）通过焊接而组成一个整体的焊接式曲轴。
GZT-2019003“船舶主机和轴系安装”模块2-6赛题9

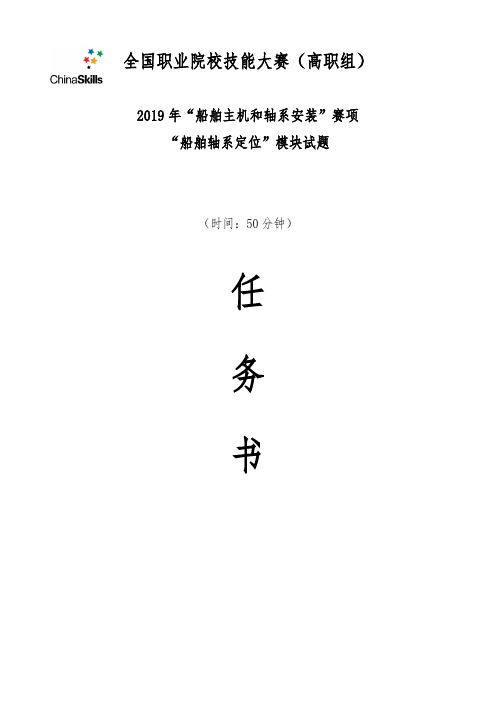

全国职业院校技能大赛（高职组）2019年“船舶主机和轴系安装”赛项“船舶轴系定位”模块试题（时间：50分钟）任务书赛位号：一、注意事项1.任务完成总分为18分，任务完成总时间为50分钟。
2.参赛团队应在50分钟内完成任务书规定内容。
比赛时间到，比赛结束，选手应立即停止操作，根据裁判要求离开比赛场地，不得延误。
3.比赛期间，选手连续工作，饮水由赛场统一提供。
选手休息或如厕时间均计算在比赛时间内。
4.选手报检时间不计入比赛时间，选手需要在报检时，需按下计时器的暂停键暂停计时，待裁判检查完毕后，由裁判按计时器的开始键恢复计时。
报检期间，选手不得有任何与比赛相关的操作。
5.选手不得自带任何纸质资料、存储工具及通讯工具，如出现较严重的违规、违纪、舞弊等现象，经裁判组裁定取消比赛成绩; 选手离开比赛场地时，不得将草稿纸等与比赛相关的物品带离比赛现场。
6.参赛选手凭证入场，在赛场内操作期间要始终佩带参赛凭证以备检查，统一穿着大赛提供的服装和安全帽。
7.提交试卷时需由参赛队队长签赛位号，不得写上姓名或与身份有关的信息，否则成绩无效。
8.参赛选手应严格遵守竞赛规则和竞赛纪律，服从裁判员的统一指挥，自觉维护赛场秩序，不得因申诉或对处理意见不服而停止比赛，否则以弃权处理。
9.参赛选手必须严格遵守操作规程和工艺准则，接受裁判员的监督和警示，保证人身及设备安全；因操作失误，致使设备损坏或不能正常使用，或发生人身安全事故不能进行比赛等特殊情况，裁判有权终止比赛。
10.记录附表中数据用黑色水笔填写，表中数据文字涂改后无效。
11.任务书中需由裁判确认的部分，在任务书中已明确标出，参赛选手须先举手示意，提醒裁判评判，裁判评判后的数据不得再做任何修改。
12.结束比赛时，参赛选手应向现场裁判员举手示意，由现场裁判员记录比赛终止时间；比赛结束后，参赛选手不能进行任何与竞赛相关的操作，应在裁判监督下完成成果提交后方可离场。
二、需要完成的工作任务（请在50分钟内完成如下工作任务）（一）赛场提供的技术文件和标记1.轴系布置图（图1）图1 轴系布置图2.赛场标记说明（1）轴系理论中心线是水平线，根据场地条件，规定照光方向是从主机前端往后照；（2）尾轴管前地面上两个铁块上的标记点为船体纵中剖面与机舱内底板交线上的两个点；（3）尾部基准点支架位置的地面为基面。
2018 高职 船舶主机和轴系安装 赛题1 模块2赛题
全国职业院校技能大赛（高职组）2018年“船舶主机和轴系安装”赛项“船舶轴系定位”模块试题（时间：55分钟）任务书赛位号：一、注意事项1.任务完成总分为18分，任务完成总时间为55分钟。
2.参赛团队应在55分钟内完成任务书规定内容。
比赛时间到，比赛结束，选手应立即停止操作，根据裁判要求离开比赛场地，不得延误。
3.比赛期间，选手连续工作，饮水由赛场统一提供。
选手休息或如厕时间均计算在比赛时间内。
4.选手报检时间不计入比赛时间，选手需要在报检时，需按下计时器的暂停键暂停计时，待裁判检查完毕后，由裁判按计时器的开始键恢复计时。
报检期间，选手不得有任何与比赛相关的操作。
5.选手不得自带任何纸质资料、存储工具及通讯工具，如出现较严重的违规、违纪、舞弊等现象，经裁判组裁定取消比赛成绩; 选手离开比赛场地时，不得将草稿纸等与比赛相关的物品带离比赛现场。
6.参赛选手凭证入场，在赛场内操作期间要始终佩带参赛凭证以备检查，统一穿着大赛提供的服装和安全帽。
7.提交试卷时需由参赛队队长签赛位号，不得写上姓名或与身份有关的信息，否则成绩无效。
8.参赛选手应严格遵守竞赛规则和竞赛纪律，服从裁判员的统一指挥，自觉维护赛场秩序，不得因申诉或对处理意见不服而停止比赛，否则以弃权处理。
9.参赛选手必须严格遵守操作规程和工艺准则，接受裁判员的监督和警示，保证人身及设备安全；因操作失误，致使设备损坏或不能正常使用，或发生人身安全事故不能进行比赛等特殊情况，裁判有权终止比赛。
10.记录附表中数据用黑色水笔填写，表中数据文字涂改后无效。
11.任务书中需由裁判确认的部分，在任务书中已明确标出，参赛选手须先举手示意，提醒裁判评判，裁判评判后的数据不得再做任何修改。
12.结束比赛时，参赛选手应向现场裁判员举手示意，由现场裁判员记录比赛终止时间；比赛结束后，参赛选手不能进行任何与竞赛相关的操作，应在裁判监督下完成成果提交后方可离场。
二、需要完成的工作任务（请在55分钟内完成如下工作任务）（一）赛场提供的技术文件和标记1.轴系布置图（图1）图1 轴系布置图2.赛场标记说明（1）轴系理论中心线是水平线，根据场地条件，规定照光方向是从主机前端往后照；（2）尾轴管前地面上两个铁块上的标记点为船体纵中剖面与机舱内底板交线上的两个点；（3）尾部基准点支架位置的地面为基面。
2017 技能大赛 高职 正式赛卷船舶主机和轴系安装 试卷06
模块1理论知识测试06一、单选题 (每题2.5分,共80分）1.（）不属于蒸汽动力装置的优点。
A.单机功率大B.运行平稳工作可靠C.对燃料要求低，可使用劣质燃油D.机动性好2.（）不属于燃气轮机动力装置的优点。
A.单机功率大B.启动快，加速性能好C.结构紧凑，单位功率的重量尺寸小D.使用成本低、寿命长3.轴套一般安装在（）部位。
A.工作轴颈B.轴干C.锥体D.螺纹4.红套用于（）配合。
A.间隙B.松C.过盈D.不一定5.尾轴管如采取油润滑，一般常采用（）。
A.白合金轴承B.铁梨木轴承C.橡胶轴承D.桦木层压板轴承6.自船内向后安装的尾轴，其前端与中间轴相连的联轴节大多采用（）。
A.可拆式法兰联轴节B.整锻式固定法兰联轴节C.橡胶弹性联轴节D.金属弹性联轴节7.尾轴管压入式安装时，其与尾柱或人字架壳孔以及尾隔舱壁孔配合部位的直径在加工时（）。
A.按图纸尺寸进行加工B.按镗孔实际尺寸以及配合要求进行加工C.尾柱、人字架壳孔按图纸尺寸进行加工，尾隔舱壁孔按实际尺寸进行加工D.尾柱、人字架壳孔按实际尺寸进行加工，尾隔舱壁孔按图纸尺寸进行加工8.尾轴管树脂法安装时，常使用光学法定位尾轴管，第一步工作是：在尾轴管前、后轴承孔内装入光靶，然后将光靶中心调整至与（）重合。
A.镗杆中心B.尾轴管前、后轴承孔中心C.代表理论轴线的光学仪器中心D.基线9.采用液压安装方法将轴承压入尾轴管孔时，随着压入距离的深入，压入力会（）。
A.逐渐增加B.逐渐减少C.保持不变D.难以确定10.顶升法测量轴承负荷时，用液压千斤顶顶升轴承，用（）记录轴的升高量，并同时记录千斤顶的负荷数值。
A.百分表B.高度游标卡尺C.直尺D.卡钳11.内燃机的排量是指所有（）的总和。
A.气缸总容积B.气缸工作容积C.余隙容积D.燃烧室容积12.关于气缸套的结构论述正确的是（）。
A.气缸套凸肩径向和轴向固定B.气缸套和气缸盖之间都用纸垫片密封C.气缸套下部轴向不固定，下部外圆和气缸体内孔之间留有一定间隙D.气缸套用螺栓固定到气缸体上13.现代大型柴油机的机座多采用的形式是（）。
船舶主机和轴系安装赛项预选测评
船舶主机和轴系安装赛项预选测评1. 基本信息：[矩阵文本题] *2. 若你成为2022年全国职业院校技能大赛“船舶主机和轴系安装”赛项最终参赛选手，你是否有信心获奖。
[单选题] *○完全没信心○还未参加训练，不清楚○充满信心3. 你是否能以积极进取的态度，认真投入系统的赛前训练。
[多选题] *□训练不能干扰我的业余生活□为了训练我能戒除玩手机的不良习惯□为了训练我能放弃周末、假期的休息娱乐时间4. 在嘈杂、混乱的环境里，你： [单选题] *○总觉很烦，不能静下心来读书○仍能集中精力学习，但效率降低了○不受影响，照常学习5. 受到别人的批评，你 [单选题] *○想找机会反过来批评他○想查明受批评的原因○想直接听一下批评的理由6. 你同意下列哪一种观点 [单选题] *○外国的事和我们没有任何的关系○学习外国的东西比学习本国的东西更有兴趣○为了深入的地了解自己的国家，学习外国的东西是件好事情7. 每次参加正式的考试或竞争，你 [单选题] *○常常不如平时的成绩○和平时成绩差不多○常常比平时的成绩更好些8. 当情况紧迫时，你 [单选题] *○就慌慌张张○就粗心大意，丢三落四○仍能注意到应该注意的细节9. 遇到难题时，你 [单选题] *○很少麻烦别人○经常向熟人请教○毫不犹豫的向有关老师征求意见10. 参加各种比赛时，赛场越激烈，群众越加油 [单选题] *○你的成绩越上不去○你的成绩不受影响○你的成绩越好11. 你骑车去一个较远的地方参加社交活动，中途找不到路标，你 [单选题] *○大声埋怨，不知何时才能到达目的地○耐心等待过路车或有人走过时，问个清楚○赶快查自带的地图12. 为了给人留下好印象，你 [单选题] *○根本不想在别人面前做这种事○不特意去做，但有机会就利用○想法设法，能花一定时间考虑计划13. 对自己的某次失败，你 [单选题] *○只要别人有兴趣，随时都会告诉他○只在谈话时顺便说出来○决不说，怕会被别人抓住弱点，对自己不利14. 对团体或集体性的活动，你 [单选题] *○讨厌在集会上说话，所以不参加○只有在知道讨论题目时才参加○总是积极参加各种活动15. 必须在大庭广众面前讲话时，你 [单选题] *○侃侃而谈○感觉虽然难，但还是想方设法完成○怯场，便不知所措或说话结结巴巴16. 假如自己受到某种奖励被登报、上新闻时，你 [单选题] *○完全不感兴趣○有点自豪，但不以为然○很高兴，想让朋友也看看17. 碰到阻力或困难时，你 [单选题] *○经常改变既定的主意○不改变既定的主意○越有干劲，想办法突破难题18. 能严格约束自己的行为、行动 [单选题] *○否○一般○是19. 能经常思考对策，扫除实现目标中的障碍 [单选题] *○否○一般○是20. 无论何时何地，都能有目的地做事 [单选题] *○否○一般○是21. 你是否想到要改变你的学习、生活、家庭条件 [单选题] *○从来不会想到○难得会想到○经常会想到22. 完成一项团队性任务的过程中，如果你发现了一个特别好的方案你会 [单选题] *○拟定出一份详细周密的计划，向团队成员分享○把你的想法告诉别人，至于怎么办你心里还没谱○把你的想法藏在心里，决不告诉别人23. 如果你看了一部烧脑的电影，以至于看完整部电影你还不知道它在说什些什么，那么你的感觉会是什么样的呢？ [单选题] *○虽然觉得不可理解，但事后也就把这件事给忘了○对此兴趣极浓，希望能依靠自己想出一个头绪来○心里觉得不舒服，非要把它搞清楚不可24. 下列的话中那一句最适合你？ [单选题] *○我喜欢生活中带有一定刺激，但又不能太多了○我喜欢丰富多彩的带有一定刺激的生活○我喜欢那种循规蹈矩的安宁的生活25. 当你的朋友遇到麻烦，让你给出主意时，你会 [单选题] *○向你的朋友提出建设性的意见○心里暗暗的想：如果我是他，我会怎么做呢？但是很少说话○同情的听他讲26. 如果有老师你去做一件以前没做过的事，但会帮助你完成，你会 [单选题] *○很乐意地去做○对此十分感兴趣，但又有几分恐惧，从而犹豫不决拿不定主意○拒绝去做27. 对于世界性的贫穷问题时，你的想法是 [单选题] *○觉得那是没办法的事，人类只得忍受这种艰苦的环境○虽然感到愤怒和难过，但同时也感到这的确是无能为力的事○想努力去做点事，贡献出自己的一份微薄的力量28. 假如你迷上了一项实用性很强的工作（如缝纫或绣花），但你做的很不顺手。
“船舶主机和轴系安装”赛项赛卷(理论)10
模块1理论知识测试10一、单选题 (每题2.5分,共80分）1.将主机直接通过轴系把功率传递给螺旋桨的传动方式称为（）。
A.直接传动B.间接传动C.特殊传动D.轮系传动2.下列哪项不属于柴油机动力装置的优点：（）。
A.振动和噪声较小B.经济性好C.机动性好D.尺寸小、重量轻3.当船舶离开码头起航时，不允许立即将油门杆推到全速位置的原因是（）。
A.防止尾浪过大，冲击码头及堤岸B.担心主机还没有走热造成燃烧不良C.节约燃油D.防止主机超负荷运行4.尾管后轴承或靠近螺旋桨的最后一道轴承，其支反力作用点相对于轴承中点（）。
A.前移B.后移C.重合D.不确定5.船舶推进轴系中的螺旋桨轴一般设置（）个轴承。
A.1B.2C.3D.46.艉轴管装置是用以（）、密封船体不使海水进入艉轴承和防止润滑油溢出的设备。
A.构成艉轴承B.构成轴系C.支承艉轴和螺旋桨D.支承艉轴衬套7.水润滑艉轴承材料不包括（）。
A.铁梨木B.橡胶C.赛龙D.白合金8.压入式安装的尾轴管的尾部紧配入（）内，首部紧配入（）上。
A.尾轴承、尾轴填料函B.尾部隔舱壁、可拆联轴节C.螺旋桨轴、尾轴壳孔D.尾轴壳孔、尾部隔舱壁的焊接座板9.检查键与艉轴，键与螺旋桨桨毂键槽的配合情况，要求（）塞尺不得塞入，局部允许塞入，但不得超过15%的键槽长度。
A.0.03mmB.0.05mmC.0.06mmD.0.08mm10.关于尾轴密封装置的安装，下面说法错误的是（）。
A.尾轴管前端填料密封函在营运中允许有少量泄漏B.橡皮环式密封装置安装完成后需进行螺旋桨下沉量的测量和记录，该尺寸供船舶运行一段时间后进坞时复测对照，用以判断运行后轴承磨损情况C.油圈式密封装置安装时需保证油令圈和油令板之间的间隙较推力轴承轴向间隙大0.04-0.06mmD.油润滑尾轴管安装完成后，即可进行冷却润滑系统的安装，系统接通后无需做油压实验11.圆形断面与工字形断面的连杆杆身从材料的利用方面来看（）。
船舶主机考试试题和答案
船舶主机考试试题和答案一、单项选择题（每题2分，共20分）1. 船舶主机的类型中，以下哪一项不是常见的主机类型？A. 柴油机B. 蒸汽轮机C. 燃气轮机D. 核动力答案：B2. 船舶主机的额定功率是指在什么条件下主机能够持续稳定输出的功率？A. 最大负荷B. 最小负荷C. 标准负荷D. 任意负荷答案：C3. 船舶主机的燃油消耗率通常用以下哪个单位来表示？A. 吨/小时B. 升/千瓦时C. 千瓦/小时D. 千瓦/吨答案：B4. 船舶主机的压缩比是指什么？A. 进气量与排气量之比B. 进气量与燃烧室容积之比C. 排气量与燃烧室容积之比D. 燃烧室容积与排气量之比答案：B5. 船舶主机的热效率是指什么？A. 燃料完全燃烧产生的热量与主机输出功率之比B. 主机输出功率与燃料完全燃烧产生的热量之比C. 燃料完全燃烧产生的热量与燃料重量之比D. 主机输出功率与燃料重量之比答案：B6. 船舶主机的缸径和行程比是指什么？A. 缸径与行程的比值B. 行程与缸径的比值C. 缸径的平方与行程的比值D. 行程的平方与缸径的比值答案：A7. 船舶主机的扫气方式有哪几种？A. 单扫气和双扫气B. 单扫气和全扫气C. 双扫气和全扫气D. 单扫气和部分扫气答案：C8. 船舶主机的启动方式有哪几种？A. 手动启动和电动启动B. 手动启动和气动启动C. 电动启动和气动启动D. 电动启动和液压启动答案：C9. 船舶主机的调速系统有哪几种？A. 机械调速和电子调速B. 机械调速和液压调速C. 电子调速和液压调速D. 电子调速和气动调速答案：A10. 船舶主机的润滑系统的主要作用是什么？A. 减少摩擦B. 冷却部件C. 清洁部件D. 所有上述选项答案：D二、多项选择题（每题3分，共15分）11. 船舶主机的燃油系统包括以下哪些部分？A. 燃油储存柜B. 燃油日用柜C. 燃油净化装置D. 燃油供应泵答案：A, B, C, D12. 船舶主机的冷却系统的作用包括以下哪些？A. 降低主机温度B. 保持主机正常工作温度C. 防止主机过热D. 提高主机效率答案：A, B, C13. 船舶主机的排气系统包括以下哪些部分？A. 排气管B. 排气阀C. 涡轮增压器D. 消音器答案：A, B, D14. 船舶主机的控制系统包括以下哪些部分？A. 调速器B. 监控系统C. 安全保护装置D. 启动系统答案：A, B, C15. 船舶主机的维护保养包括以下哪些内容？A. 定期更换润滑油B. 定期清洁燃油系统C. 定期检查冷却系统D. 定期检查电气系统答案：A, B, C, D三、判断题（每题2分，共20分）16. 船舶主机的额定转速是指主机在设计工况下能够达到的最大转速。
船舶主机和轴系国赛题库拟新增题目
一、动力装置设计新增题目01．潜艇一般不考虑使用( )。
A.电力推进B.燃气轮机动力装置C.喷水推进D.核动力答案：B02．船舶动力装置的类型一般是以( )的型式来命名的。
A.螺旋桨B.推进器C.所使用燃料D.主机答案：D03．船舶续航力的确定主要是依据船舶的( )和航区。
A. 用途B.排水量C.航速D.吃水答案：A04.理想的轴线最好与船体基线平行的目的是( )。
A. 美观B. 减轻轴系重量C. 避免推力损失D. 没有原因，习惯而已答案：C05.双轴系船舶的轴线相对于船舶纵舯剖面对称，其目的是( )。
A. 重量平衡B.推力平衡C.设计时画图方便D. 没有原因，习惯而已答案：AB06.下列工作属于轴系布置设计的工作范畴的是( )。
A.确定轴线数目、位置B. 确定轴承位置、间距C.确定主机型号D. 确定主机位置答案：ABD07螺旋桨轴尾部锥体的键槽底部的圆角半径应不小于锥部大端直径的( )。
A. 1/10B. 1/15C. 1/20D.1/25答案： D08.螺旋桨轴为了与前面的中间轴连接，其首部可能选用( )的结构型式。
A.锥体加螺纹B.整锻法兰C.圆柱形光轴D.焊接法兰答案：ABCD09.船舶轴系中，有可能包覆玻璃钢的是( )。
A.螺旋桨轴B.中间轴C.推力轴D.以上都对答案：A10.螺旋桨轴上包覆玻璃钢的部位是( )。
A.轴颈B.轴干C.尾锥体D.首部密封装置之前的轴段答案：B11.中间轴之所以设置轴颈，有可能是为了安装( )。
A. 中间轴承B.隔舱填料函C.推力轴承D.轴系制动器答案：ABD12. 铰制孔螺栓的白位长度与法兰总厚度相比较，一般( )。
A.长1-2牙B.短1-2牙C.相等D.没有要求答案B13. 联轴器法兰选用紧配螺栓连接时，按规范公式计算螺栓的直径时，该直径是指( )直径。
A. 白位B. 螺纹部位的大径C.螺纹部位的中径D.螺纹部位的小径答案A14.联轴器法兰选用普通螺栓连接时，按规范公式计算螺栓的直径时，该直径是指( )直径。
2019年全国职业院校技能大赛高职组赛项正式赛卷“船舶主机和轴系安装”模块1试题及答案
模块1试题及答案一、单选题 (每题0.15分,共6分）1.船、机、桨是能量的统一体。
（）是能量的发生器，（）为能量的转换器，后者将前者所发出的回转能转换为推船前进的推力能。
A.螺旋桨/船体B.主机/船体C.主机/螺旋桨D.螺旋桨/主机答案:C2.双轴系的轴线应保持与船舶纵舯剖面（）。
A.对称B.垂直C.平行D.重合答案:A3.在布置轴系时，将中间轴承安置在舱壁等强结构处的目的是为了（）。
A.便于舱室设备布置B.便于维护保养C.尽量减小船体变形对轴系工作的影响D.便于舱室空间的利用答案:C4.有一根中间轴或者没有中间轴的轴系称为（）。
A.短轴系B.长轴系C.中间轴系D.尾轴系答案:A5.螺旋桨轴尾锥体是为了安装（）。
A.推力轴B.联轴节C.舵叶D.螺旋桨答案:D6.工作时，螺旋桨轴的（）用来承受倒车推力。
A.尾部锥体B.锥体键槽C.尾部螺柱D.导流罩答案:A7.艉轴管装置是用以（）、密封船体不使海水进入艉轴承和防止润滑油溢出的设备。
A.构成艉轴承B.构成轴系C.支承艉轴和螺旋桨D.支承艉轴衬套答案:C8.设备在船舶上进行定位时的坐标是（）。
A.肋位、舯纵剖面、基线B.甲板、中站面、基线C.基线、中站面、水线D.主甲板、肋位、水线答案:A9.冷装和红套用于（）配合的装配。
A.均为间隙B.均为过盈C.冷装为间隙，红套为过盈D.冷装为过盈，红套为间隙答案:B10.传统的螺旋桨有键安装，其桨毂锥孔与尾轴锥体要求配合紧密，用色油检查，实际接触面积应不小于理论接触面积的（）以上。
无键液压安装时，桨毂与轴锥部的实际接触面积应不小于理论接触面积的（），不接触带不应环绕整个桨毂或延伸到整个桨毂全长。
A.75%/70%B.75%/75%C.70%/75%D.70%/70%答案:A11.某船舶采用合理校中方法进行轴系校中，主机校中时以调整好的中间轴法兰为基准逐步调整主机位置，使主机输出端法兰的外圆比中间轴低0.664±0.05mm，法兰平面下开口0.275±0.05mm，关于这两个数据说法，错误的是（）。
2019年全国职业院校技能大赛高职组赛项正式赛卷“船舶主机和轴系安装”评分标准
National Vocational Students Skills Competition2019年“船舶主机和轴系安装”技能大赛（高职组）赛项评分标准竞赛成绩按照竞赛任务进行分配，各部分的分值如下表所示。
National Vocational Students Skills CompetitionNational Vocational Students Skills CompetitionNational Vocational Students Skills CompetitionNational Vocational Students Skills CompetitionNational Vocational Students Skills CompetitionNational Vocational Students Skills CompetitionNational Vocational Students Skills CompetitionNational Vocational Students Skills CompetitionNational Vocational Students Skills CompetitionNational Vocational Students Skills CompetitionNational Vocational Students Skills CompetitionNational Vocational Students Skills Competition竞赛成绩采用100分制，每完成一项任务即得到该子项目分数，各子赛项最低得分为0分。
竞赛过程中，如果发生以下问题或事故，则在参赛队总分中作扣分处理。
操作标准如下：1.在完成工作任务的过程中，违反操作规程或操作不当，但未造成设备损坏或影响其他选手比赛的，扣5～10分；造成设备损坏或影响他人比赛情节严重的，报竞赛执委会批准，由裁判组长宣布终止比赛，不计竞赛成绩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全国职业院校技能大赛（高职组）2019年“船舶主机和轴系安装”赛项“船舶轴系定位”模块试题（时间：50分钟）任务书赛位号：一、注意事项1.任务完成总分为18分，任务完成总时间为50分钟。
2.参赛团队应在50分钟内完成任务书规定内容。
比赛时间到，比赛结束，选手应立即停止操作，根据裁判要求离开比赛场地，不得延误。
3.比赛期间，选手连续工作，饮水由赛场统一提供。
选手休息或如厕时间均计算在比赛时间内。
4.选手报检时间不计入比赛时间，选手需要在报检时，需按下计时器的暂停键暂停计时，待裁判检查完毕后，由裁判按计时器的开始键恢复计时。
报检期间，选手不得有任何与比赛相关的操作。
5.选手不得自带任何纸质资料、存储工具及通讯工具，如出现较严重的违规、违纪、舞弊等现象，经裁判组裁定取消比赛成绩; 选手离开比赛场地时，不得将草稿纸等与比赛相关的物品带离比赛现场。
6.参赛选手凭证入场，在赛场内操作期间要始终佩带参赛凭证以备检查，统一穿着大赛提供的服装和安全帽。
7.提交试卷时需由参赛队队长签赛位号，不得写上姓名或与身份有关的信息，否则成绩无效。
8.参赛选手应严格遵守竞赛规则和竞赛纪律，服从裁判员的统一指挥，自觉维护赛场秩序，不得因申诉或对处理意见不服而停止比赛，否则以弃权处理。
9.参赛选手必须严格遵守操作规程和工艺准则，接受裁判员的监督和警示，保证人身及设备安全；因操作失误，致使设备损坏或不能正常使用，或发生人身安全事故不能进行比赛等特殊情况，裁判有权终止比赛。
10.记录附表中数据用黑色水笔填写，表中数据文字涂改后无效。
11.任务书中需由裁判确认的部分，在任务书中已明确标出，参赛选手须先举手示意，提醒裁判评判，裁判评判后的数据不得再做任何修改。
12.结束比赛时，参赛选手应向现场裁判员举手示意，由现场裁判员记录比赛终止时间；比赛结束后，参赛选手不能进行任何与竞赛相关的操作，应在裁判监督下完成成果提交后方可离场。
二、需要完成的工作任务（请在50分钟内完成如下工作任务）（一）赛场提供的技术文件和标记1.轴系布置图（图1）图1 轴系布置图2.赛场标记说明（1）轴系理论中心线是水平线，根据场地条件，规定照光方向是从主机前端往后照；（2）尾轴管前地面上两个铁块上的标记点为船体纵中剖面与机舱内底板交线上的两个点；（3）尾部基准点支架位置的地面为基面。
（二）工作任务根据赛场提供的技术文件和标记，完成以下工作任务：1.根据轴系布置图和赛场给定的标记点，确定尾基点的位置，要求高度和左右偏差均≤1mm。
2.根据轴系布置图和赛场给定的标记点，用激光经纬仪建立轴系理论中心线，要求：（1）激光经纬仪的基座应水平，两个相互垂直方向的水平度偏差≤1格；（2）轴系理论中心线与赛场给定的标记点应重合，左右偏差≤1mm；（3）轴系理论中心线与尾基准点应重合，高低方向的偏差≤1mm；（4）激光经纬仪的物镜应该处于水平状态，液晶显示屏上显示的垂直参数应该为90°00′00″，偏差≤5″。
3.调整尾轴管位置，使尾轴管中心与轴系理论中心线同轴。
要求：（1）两个光靶的中心与尾轴管相应部位的内孔中心同心，偏差≤0.05mm；（2）两个光靶的中心与轴系理论中心线同心，偏差≤1mm。
4.检查主机基座的安装精度。
要求：（1）检查测量基座面板内侧(前、后两端)与轴系理论中心线投影线的左右距离，测量误差应≤3mm；（2）检查测量基座上平面(前、后两端)与轴系理论中心线的距离，测量误差应≤3mm，计算活动垫片的厚度。
注意：（1）各任务记录表中“举手”一栏中标有“”图形的，要求选手在自检合格后须举手示意，由选手把结果操作给裁判判定，由裁判签字确认。
结果记录只有一次判定机会，一经判定不得修改记录。
（2）轴系理论中心线建立完毕，举手示意并经裁判判定后，除调节物镜焦距外，不得再随意调节激光经纬仪，若调节激光经纬仪后，需要回到之前已报检过的某种状态，则回到该状态相关的操作按不合格0分计算。
（3）尾轴管调整完成后，调节螺栓应处于顶紧状态。
（4）量具、仪表均校验合格；工具、工装视为标准件。
三、具体任务及要求任务1、确定尾基准点的位置尾基准点位置确定记录表序号内容结果记录需举手1 确定尾基点位置左右偏差高度偏差任务2、建立轴系理论中心线轴系理论中心线建立记录表序号内容结果记录需举手1 轴系理论中心线位置激光经纬仪基座水平度偏差方向1方向2与赛场给定的标记点重合偏差点1点2 与尾基准点重合高度偏差激光经纬仪物镜垂直90°00′00″偏差任务3、尾轴管调整定位尾轴管定位记录表序号内容结果记录需举手1 光靶安装光靶1安装位置上下偏差左右偏差光靶2安装位置上下偏差左右偏差2 光靶与理论中心线位置光靶1上下偏差左右偏差光靶2上下偏差左右偏差任务4、检查主机基座的安装精度主机基座安装精度检查记录表序号内容结果记录需举手1 基座面板内侧面与轴系理论中心线投影线的左右距离前端左右后端左右2 基座上平面与轴系理论中心线的距离和活动垫片厚度前端左上平面与轴系理论中心线的距离活动垫片厚度右上平面与轴系理论中心线的距离活动垫片厚度后端左上平面与轴系理论中心线的距离活动垫片厚度右上平面与轴系理论中心线的距离活动垫片厚度参赛队队长签字（赛位号）全国职业院校技能大赛（高职组）2019年“船舶主机和轴系安装”赛项“工艺参数测量与调整”模块试题（时间：50分钟）任务书赛位号：一、注意事项1.任务完成总分为14分，任务完成总时间为50分钟。
2.参赛团队应在50分钟内完成任务书规定内容。
比赛时间到，比赛结束，选手应立即停止操作，根据裁判要求离开比赛场地，不得延误。
3.比赛期间，选手连续工作，饮水由赛场统一提供。
选手休息或如厕时间均计算在比赛时间内。
4.选手报检时间不计入比赛时间，选手需要在报检时，需按下计时器的暂停键暂停计时，待裁判检查完毕后，由裁判按计时器的开始键恢复计时。
报检期间，选手不得有任何与比赛相关的操作。
5.选手不得自带任何纸质资料、存储工具及通讯工具，如出现较严重的违规、违纪、舞弊等现象，经裁判组裁定取消比赛成绩; 选手离开比赛场地时，不得将草稿纸等与比赛相关的物品带离比赛现场。
6.参赛选手凭证入场，在赛场内操作期间要始终佩带参赛凭证以备检查，统一穿着大赛提供的服装和安全帽。
7.提交试卷时需由参赛队队长签赛位号，不得写上姓名或与身份有关的信息，否则成绩无效。
8.参赛选手应严格遵守竞赛规则和竞赛纪律，服从裁判员的统一指挥安排，自觉维护赛场秩序，不得因申诉或对处理意见不服而停止比赛，否则以弃权处理。
9.参赛选手必须严格遵守操作规程和工艺准则，接受裁判员的监督和警示，保证人身及设备安全；因操作失误，致使设备损坏或不能正常使用，或发生人身安全事故不能进行比赛等特殊情况，裁判有权终止比赛。
10.记录附表中数据用黑色水笔填写，表中数据文字涂改后无效。
11.任务书中需由裁判确认的部分，在任务书中已明确标出，参赛选手须先举手示意，提醒裁判评判，裁判评判后的数据不得再做任何修改。
12.结束比赛时，参赛选手应向现场裁判员举手示意，由现场裁判员记录比赛终止时间；比赛结束后，参赛选手不能进行任何与竞赛相关的操作，应在裁判监督下完成成果提交后方可离场。
二、需要完成的工作任务（请在50分钟内完成如下工作任务）根据赛场提供的船舶轴系结构和校中工艺参数要求（图1）,完成以下工作任务：图1 轴系校中工艺参数要求调整中间轴Ⅰ和中间轴Ⅱ的位置，使中间轴Ⅰ与尾轴的联接法兰上的偏移和曲折值、中间轴Ⅰ与中间轴Ⅱ的联接法兰上，水平方向的偏移和曲折值均为0mm,偏差≤0.05mm，垂直方向的偏移和曲折值符合图1的要求。
记录表中，偏移、曲折的正负规定如下：（1）偏移：垂直方向前法兰比后法兰偏低为正，水平方向前法兰比后法兰偏左为正。
（2）曲折：垂直方向下开口为正，水平方向左开口为正。
注意：（1）尾轴是固定的，不能调整。
（2）各任务记录表中“举手”一栏中标有“”图形的，要求选手在自检合格后须举手示意，由选手把结果操作给裁判判定，由裁判签字确认。
结果记录只有一次判定机会，一经判定不得修改记录。
（3）调整完成后调节螺栓应处于顶紧状态。
（4）量具、仪表均校验合格；工具、工装视为标准件。
三、具体任务及要求轴系工艺参数的测量与调整轴系工艺参数测量记录表序号内容测量记录计算结果需举手1 中间轴Ⅰ与尾轴的联接法兰找中偏移垂直方向上下水平方向左右曲折垂直方向上下水平方向左右2 中间轴Ⅰ与中间轴Ⅱ的联接法兰找中偏移垂直方向上下水平方向左右曲折垂直方向上下水平方向左右参赛队队长签字（赛位号）全国职业院校技能大赛（高职组）2019年“船舶主机和轴系安装”赛项“轴承负荷的测量、计算与调整”模块试题（时间：50分钟）任务书赛位号：一、注意事项1.任务完成总分为22分，任务完成总时间为50分钟。
2.参赛团队应在50分钟内完成任务书规定内容。
比赛时间到，比赛结束，选手应立即停止操作，根据裁判要求离开比赛场地，不得延误。
3.比赛期间，选手连续工作，饮水由赛场统一提供。
选手休息或如厕时间均计算在比赛时间内。
4.选手报检时间不计入比赛时间，选手需要在报检时，需按下计时器的暂停键暂停计时，待裁判检查完毕后，由裁判按计时器的开始键恢复计时。
报检期间，选手不得有任何与比赛相关的操作。
5.选手不得自带任何纸质资料、存储工具及通讯工具，如出现较严重的违规、违纪、舞弊等现象，经裁判组裁定取消比赛成绩; 选手离开比赛场地时，不得将草稿纸等与比赛相关的物品带离比赛现场。
6.参赛选手凭证入场，在赛场内操作期间要始终佩带参赛凭证以备检查，统一穿着大赛提供的服装和安全帽。
7.提交试卷时需由参赛队队长签赛位号，不得写上姓名或与身份有关的信息，否则成绩无效。
8.参赛选手应严格遵守竞赛规则和竞赛纪律，服从裁判员的统一指挥安排，自觉维护赛场秩序，不得因申诉或对处理意见不服而停止比赛，否则以弃权处理。
9.参赛选手必须严格遵守操作规程和工艺准则，接受裁判员的监督和警示，保证人身及设备安全；因操作失误，致使设备损坏或不能正常使用，或发生人身安全事故不能进行比赛等特殊情况，裁判有权终止比赛。
10.记录附表中数据用黑色水笔填写，表中数据文字涂改后无效。
11.任务书中需由裁判确认的部分，在任务书中已明确标出，参赛选手须先举手示意，提醒裁判评判，裁判评判后的数据不得再做任何修改。
12.结束比赛时，参赛选手应向现场裁判员举手示意，由现场裁判员记录比赛终止时间；比赛结束后，参赛选手不能进行任何与竞赛相关的操作，应在裁判监督下完成成果提交后方可离场。
二、需要完成的工作任务（请在50分钟内完成如下工作任务）根据赛场提供的实验台架校中计算书等技术文件（附件1）完成以下工作任务：1.用顶升法测量中间轴承的负荷，测量点的轴向位置偏差≤5mm；2.绘制顶升曲线图，并计算轴承负荷;注:（1）顶升曲线图中，上升段直线和下降直线段的有效点均≥5点，且区间分布合理则图形为合理；（2）顶升曲线图中，上升段直线和下降直线段的有效点为3~4点，且区间分布合理则图形为基本合理；（3）顶升曲线图中，上升段直线和下降直线段的有效点≤2点或＞2点但区间分布不合理则图形为不合理；3.轴承负荷与规定值的偏差≤20%时，为合格，偏差≤10%时，为优秀。
