焊接工程图的表达方法
焊缝形式及坡口尺寸在图纸上是怎样表示的

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法,现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成,必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法,现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

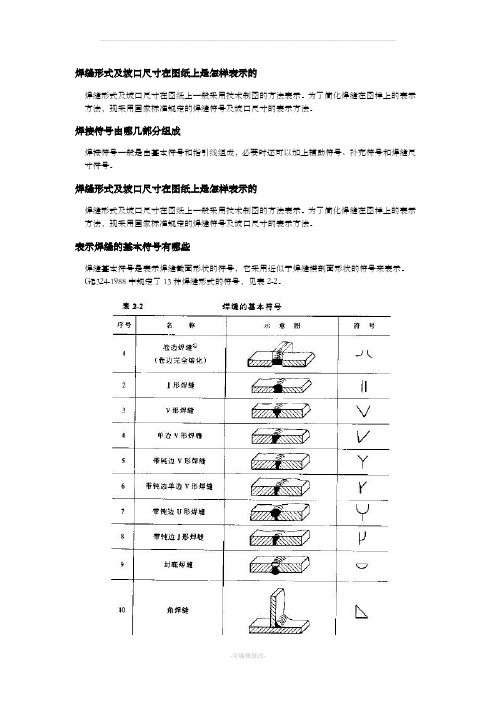

表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号,它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号,见表2-2。
点击下载焊接符号说明大全(excel表格详细讲解)焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一2008《焊缝代号》。
(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号,见表2-3。
不需要确切地说明焊缝的表面形状时,可以不用辅助符号。
表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号,见表2-4。
表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。
由带箭头的指引线和两条基准线(一条为实线,另一条为虚线)组成。
指引线指向有关焊缝处,基准线一般应为水平线。
焊缝符号及尺寸标注在基准线上,必要时基准线末端加一尾部,作其它说明用(如焊接方法等),如图3-18所示。
焊接符号标注方法完整的焊缝表示方法应包括上述基本符号、辅助符号、补充符号,以及指引线、一些尺寸符号和数据等。
标注箭头线时,可指向焊缝或不指向焊缝,如图3-19所示。
基准线的虚线可在基准线的实线上侧或下侧,当焊缝在接头的箭头侧,则基本符号标在基准线的实线侧,如果焊缝在接头非箭头侧,则将基本符号标在基准线的虚线侧。
焊缝形式及坡口尺寸在图纸上是怎样表示的

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示.为了简化焊缝在图样上的表示方法,现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成,必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示.为了简化焊缝在图样上的表示方法,现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号,它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号,见表2—2.点击下载焊接符号说明大全(excel表格详细讲解)焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1)GB324一2008《焊缝代号》.(2)GB985—1988《手工电弧焊焊接接头的基本形式与尺寸》.表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号,见表2—3。
不需要确切地说明焊缝的表面形状时,可以不用辅助符号。
表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号,见表2—4。
表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2—5。
焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。
由带箭头的指引线和两条基准线(一条为实线,另一条为虚线)组成.指引线指向有关焊缝处,基准线一般应为水平线。
焊缝符号及尺寸标注在基准线上,必要时基准线末端加一尾部,作其它说明用(如焊接方法等),如图3—18所示。
焊接符号标注方法完整的焊缝表示方法应包括上述基本符号、辅助符号、补充符号,以及指引线、一些尺寸符号和数据等。
标注箭头线时,可指向焊缝或不指向焊缝,如图3—19所示。
基准线的虚线可在基准线的实线上侧或下侧,当焊缝在接头的箭头侧,则基本符号标在基准线的实线侧,如果焊缝在接头非箭头侧,则将基本符号标在基准线的虚线侧。
角焊缝断续焊表示方法

角焊缝断续焊表示方法
宝子们!今天咱们来唠唠角焊缝断续焊的表示方法呀。
角焊缝断续焊呢,简单说就是焊缝不是连续的,而是一段一段的。
在图纸上表示它可有专门的方法哦。
一般会用一些小符号来体现。
比如说,会有一个小线段来表示焊缝的长度,然后中间空开一段距离,再接着下一段小线段,这就表示是断续的焊缝啦。
就像小朋友搭积木,一块积木隔一点距离再放一块那样有趣呢。
在工程图里呀,你还会看到一些数字标注。
这些数字可重要啦。
其中一个数字可能表示的是焊缝的长度,比如说这个数字是50,那就意味着每一段焊缝的长度大概是50毫米哦。
然后还有另一个数字,这个数字是表示焊缝之间间隔的距离。
要是这个数字是100,那就是说每段焊缝之间空开100毫米的距离呢。
这就像是给焊缝安排了一个有规律的小节奏,一段长一段空的。
还有哦,角焊缝断续焊的表示方法也会根据不同的标准有一点点小差别。
不过大致的思路都是用线段和数字来把焊缝的长度、间隔等信息告诉大家。
这就好像不同地方的方言虽然有点区别,但要表达的主要意思还是能让人明白的。
咱再说说为啥要有断续焊这种形式呢?一方面是可以节省材料呀,毕竟不是所有的地方都需要连续的焊缝来保证强度的。
就像我们穿衣服,不需要全身都裹得严严实实的布料,只需要关键部位有就好啦。
另一方面呢,在一些结构里,断续焊也能满足结构的受力要求,就像搭架子,不需要每个地方都死死地焊住,合理的断续焊接既能保证架子稳稳当当,又能省事儿不少呢。
宝子们,角焊缝断续焊的表示方法是不是还挺有意思的呀?下次看到工程图上那些表示断续焊的符号和数字,可就不要觉得陌生喽。
焊接及机械制图表示方法

符号中的信息和单元焊接符号表达的内容:接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。
焊接符号组成单元:参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。
1、参考线是构成一个焊接符号的基础,由水平位置的划线组成。
参考线必须画在靠近所要表示的焊接接头符号的旁边。
每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。
水平参考线及焊接符号单元的位置如图1所示。
注释:①尾缀T 只用于特殊的焊缝,例如,焊接方法改变、焊条改变等,可以在图纸上有详细参考说明。
如果没有参考意义或无须规范,尾缀可以省略。
②参考线上的S 记号S取决于焊缝类型,如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等,这个记号一般是位于焊缝符号的左边。
③记号E 在这里代表一个开坡口焊缝的有效尺寸,也称为焊缝尺寸或焊脚高。
有效尺寸的尺度标在圆括号内,无论箭头指向哪里,这个尺寸和坡口总是位于参考线上焊缝符号的左边。
④R 在这里代表形成所需形状的焊缝数之间的空间,对于对接接头来说是敞开的根部。
如果是塞焊或开槽焊缝,R在这里表示填充深度。
这个记号位于焊缝符号的中间位置。
⑤A 在这里表示对接接头的坡口角度(倾斜角),也包括塞焊焊缝的沉入角度。
⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状。
⑦F 在这里表示获得所需焊缝外形的方法,焊缝外形可以通过下述方法获得。
打磨(G)、机械加工(M)、铲削(C)、锤击(H)、滚轧(R)或者其他(U)。
⑧L 在这里表示焊缝长度,这个长度标示总是位于焊缝符号的右边。
无论箭头位于何处,这个位置总是不变的。
⑨P 在这里表示当焊接中断时焊缝的中心线与中心线的间距。
⑩(N)在这里代表点焊、缝焊、栓焊、塞焊、开槽焊或凸焊焊缝所要求的数量。
箭头:箭头线位于参考线的一端或另一端,在焊接接头的箭头线一边有一个箭头,这个箭头能指向任何方向,向上、向下或向前、向后。
焊接图纸符号解读,终于能看懂了

焊接图纸符号解读,终于能看懂了展开全文一般的机械人刚开始看焊接图纸,有看天书的赶脚。
本文罗列了各种焊接图纸符号和解读。
基本坡口符号坡口符号焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上,焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示,标注在指引线的尾部。
常用焊接方法代号见表3-9所示。
如果是组合焊接方法,可用“/”分开,左侧表示正面(或盖面)的焊接方法,右侧表示背面(或打底)焊接方法。
例如V形焊缝先采用钨极氢弧焊打底,后用手工电弧焊盖面,则表示为141/111。
焊缝符号和焊接方法代号标注示例见图3-21所示。
该图表示V形坡口对接焊缝,背面封底焊,正面焊缝表面齐平,焊接方法为打底焊用手工钨极氮弧焊,盖面焊和封底焊用手工电弧焊。
焊接方式代号焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。
钢结构一般属于建筑学科,属于建筑行业。
因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定1、焊缝的引出线是由箭头和两条基准线组成。
其中一条为实线,另一条为虚线,线型均为细线。
2、基准线的虚线可以画在基准线实线的上侧,也可画在下侧,基准线一般应与图样的标题栏平行,仅在特殊条件下才与标题栏垂直。
3、若焊缝处在接头的箭头侧,则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧,则基本符号标注在基准线的虚线侧。
4、当为双面对称焊缝时。
基准线可不加虚线。
5、箭头线相对焊缝的位置一般无特殊要求,但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。
6、基本符号、补充符号与基准线相交或相切,与基准线重合的线段,用粗实线表示。
7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线,尺寸数字原则上亦为粗实线,尾部符号为细实线,尾部符号主要是标注焊接工艺、方法等内容。
8、在同一图形上,当焊缝形式、断面尺寸和辅助要求均相同时,可只选择一处标注焊缝的符号和尺寸。
焊接表示方法 ppt课件

碳气保护焊) 141 TIG焊:钨极惰性气体保护焊(含钨极氩弧焊)
ppt课件
34
焊接方法标注按GB/T 5185规定的数字代号,标注在指引线的 尾部。我们常用的焊接方法数字代号如下:
GB/T 12212
CACBW-4 规定了上述 两部分的内 容。
ppt课件
3
当图样中采用图示法绘出焊缝时,应同时标注焊缝 符号。
ppt课件
4
完整的焊缝符号表示方法包括:基本符号与指引线(含 基准线)组成,必要时还可以加上辅助符号、补充符 号、焊缝尺寸。
ppt课件
5
2.1.1 指引线一般由带有箭头的指引线(简称箭头线)和两条基 准线,(一条为实线,另一条为虚线)两部分组成。
ppt课件
55
5.用法举例 5.6 电弧焊
11表示无气体保护的 电弧焊
在剖视图或断面图上, 表示电弧焊、气焊、 钎焊焊缝焊缝的金属 熔焊区通常应涂黑表 示。
ppt课件
56
5.用法举例 5.6 电弧焊
135电弧焊中的二氧 化碳气体保护焊
沿全长两处
在表示电弧焊、气 焊、钎焊焊缝端面 的视图中,通常用 粗实线绘出焊缝的 轮廓。
• b)用表示焊缝的一系列细实线段
ppt课件
45
ppt课件
46
5.用法举例 5.1 点焊
点焊用“+”表示焊点的位置
点焊焊点Φ6共4点 30为点距
ppt课件
47
5.用法举例 5.1 点焊
点焊焊点Φ5共8点
工程图焊接符号简介

接头B 接头B的非箭头侧
接头A的非箭头侧 接头A
接头A的箭头侧 箭头线
基本符号在实线侧时,表示焊缝在箭头侧,实线和虚线的位置可以根据需要互换。
焊缝在箭头侧
焊缝在箭头侧
基本符号在虚线侧时,表示焊缝在非箭头侧,实线和虚线的位置可以根据需要互换。
焊缝在非箭头 侧
焊缝在非箭头 侧
。 对称焊缝允许省略虚线 。 在焊缝布置很明确、不会产生误解的情况下,允许省略虚线
形位公差代号
基准代号
二、形位公差符号
三.形状公差
1. 直线度:
• 直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差, 如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。
• 标注含义:被测表面投影后为一接近直线的“波浪线”(如下图),该“波浪线”的变化 范围应该在距离为公差值t(t=0.1)的两平行直线之间。
尺寸符号
名称
a 坡口角度
β 坡口面角度
p
钝边
l 焊缝长度
e 焊缝间距
N
相同焊缝数 量
示意图
a β
l e
N=3
尺寸符号
名称
H 坡口深度
K 焊脚尺寸
d 塞焊:直径
K H
示意图
d
n 焊缝段数
n=2
aβb
p.H.K.d 基本符号 n×l(e) p.H.K.d 基本符号n×l(e) N
aβb
三 、焊缝符号在图样上的标准位置说明:
光
夹具定位元件和钻套的主要表面,曲轴和凸轮轴等高速转动的轴颈;工作时受
不可辨
交变应力的重要零件;中型机床(提高精度)滑动导轨面和/P5级滚动轴承配
1第三章焊接结构图的表达方法

第二节 焊接工程图的表达方法分析
图3-32 三视图的形成与投影对应图
ቤተ መጻሕፍቲ ባይዱ
第二节 焊接工程图的表达方法分析
图3-33 视图之间长宽高对应关系
第二节 焊接工程图的表达方法分析
图3-34 三视图投影(各视图所表达的左右、前后、高低位置关系) a)立体图 b)六面基本视图
第二节 焊接工程图的表达方法分析
(2)熟悉几何形体的投影特征 我们知道焊接装配图虽然复 杂,视图的投影线也较难识别,但其各组件应该具有一定 的投影规则及特点。
图3-35 组合体中各基本 形体的投影对应关系
第二节 焊接工程图的表达方法分析
图3-36 组合体中各基本几何体的投影特征及形状辨识 a)已知视图 b)分线框对投影 c)横放的直角梯形支板 d)圆套筒
第二节 焊接工程图的表达方法分析
2.化工设备装配图
图3-29 压力容器基本结构示意图
第二节 焊接工程图的表达方法分析
3T30.eps
第二节 焊接工程图的表达方法分析
3.压力容器
图3-31 锅炉主体的焊缝形式
第二节 焊接工程图的表达方法分析
三、读焊接装配图的预备知识 1.读图的基本知识
第二节 焊接工程图的表达方法分析
第二节 焊接工程图的表达方法分析
四、焊接装配图的实际分析与识读
图3-50 机件装配体的抽象
第二节 焊接工程图的表达方法分析
第一节 焊接结构的一般应用
4.其他综合类机械构件的焊接连接
图3-17 汽轮机焊接转子图例
第一节 焊接结构的一般应用
图3-18 焊接电动机转子
第一节 焊接结构的一般应用
图3-19 摩擦焊、电阻焊、高频焊焊件
第一节 焊接结构的一般应用
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
焊接工程图的表达方法
1、焊缝画法
在技术图样中一般采用GB324-88规定的焊缝符号法表示焊缝;需要在图样上简易的绘制焊缝时,可以用视图、剖视图、断面图表示,也可以用轴测图示意表示;图样中的可见焊缝可以用圆弧、直线表示这些线段可以徒手绘制,也允许采用粗线粗线宽度的2倍表示焊缝;
2、焊缝的标注
1、焊缝的结构形式:
用焊缝代号来表示,焊缝代号主要由:基本符号、辅助符号、补充符号、指引线和焊缝尺寸等组成;它用来说明焊缝横截面的形状,尺寸,线宽为标注字符高度的1/10,如字高为,则符号线宽为;辅助符号见下表所示,它是表示焊缝表面形状的符号,如凸起或凹下等;
补充符号见下表表所示,它是用来表示焊缝的范围等特征的符号;
2、指引线:
采用细实线绘制,一般由带箭头的指引线称为箭头线和两条基准线其中一条为实线,另一条为虚线,基准线一般与图纸标题栏的长边平行必要时可以加上尾部90°夹角的两条细实线,如图所示;
3、标注
标注时,箭头线对于焊缝的位置一般没有特殊的要求;当箭头线直接指向焊缝时,可以指向焊缝的正面或反面;但当标注单边V形焊缝、带钝边的单边V形焊缝、带钝边的单边J形焊缝时,箭头线应当指向有坡口一侧的工件;如图所示;
4、基准线的虚线也可以画在基准线实线的上方,如上图c所示V型焊缝在视图中不可见的一侧,标在上下都一样,一定是符号中有虚线的一侧;
5、当箭头线直接指向焊缝时,基本符号应标注在实线侧,如上图中的U形焊缝符号和下图中的角焊缝符号;当箭头线指向焊缝的另一侧时,基本符号应标注在基准线的虚线侧,如上图c中的V形焊缝的标注以及下图中下方的角焊缝;
6、标注对称焊缝和双面焊缝时,基准线中的虚线可省略;如下图所示;
7、在不致引起误解的情况下,当箭头线指向焊缝,而另一侧又无焊缝要求时,允许省略基准线的虚线;
8、焊缝尺寸符号
焊缝尺寸符号为:
其中的字母代号含义为:
其中P为钝边高度,H为坡口深度图a;K为焊角高度图f;h为焊缝的余高图e;S为焊缝有效高度图h;R为U形焊缝的根部直径;c为焊缝宽度图h;d为熔核直径图g;α为坡口角度、β为坡口面角度图c;b为根部间隙图d;n为相同焊缝数量、l为焊缝长度、e为焊缝间隙长度图e;
在焊缝基本符号的左侧标注焊缝横截面上的尺寸,如钝边高度P、坡口深度H,焊角高度K等;如果焊缝的左侧没有任何标注又无其它说明时,说明对接焊缝要完全焊透;
在焊缝基本符号的右侧,标注焊缝长度方向的尺寸,如焊缝段数n、焊缝长度l、焊缝间隙e;如果基本符号右侧无任何标注又无其它说明时,表明焊缝在整个工件长度方向上是连续的;
在焊缝基本符号的上侧或下侧,标注坡口角度α;坡口面角度β和根部间隙b;在指引线的尾部表注相同焊缝的数量N和焊接方法;
下图为焊缝符号说明:
焊接装配图是一种不可拆卸的装配,许多大型的设备都采用这种装配方法;小型的钢制家具也多采用这种方法;
焊接装配图与一般的装配图编号、明细表、视图等表达方法相同,不同的是有些简单的焊接装配图直接标注所有装配件的详细尺寸,不再设计每一个小的零件结构,装配图充当了零件图的功能;当然也可以完全安装装配图、零件图的要求进行设计;下图为一个焊接装配图;
上图所示的支架为一焊接组合件简称焊合件;剖视图的焊接符号说明,竖板件2与底板件1之间采用焊角尺寸为10mm的对称角焊缝焊接,这样的焊缝共有2处竖板有2件,左右各有两条焊缝;焊缝的右侧无任何标注和其它说明,意味着焊缝在竖板件2的全长上是连续的;
左视图中的焊接符号说明,扁钢件3与支架左侧竖板也采用焊接,此处焊接在现场装配焊接,选用焊角尺寸为6mm的单面角焊缝,进行三面焊接;三面焊缝的开口方向与焊缝的实际方向相一致,表明扁钢件3与销轴件4之间没有焊缝; 技术要求的第一条注明图样中的焊接方法均采用手工电弧焊接;。
