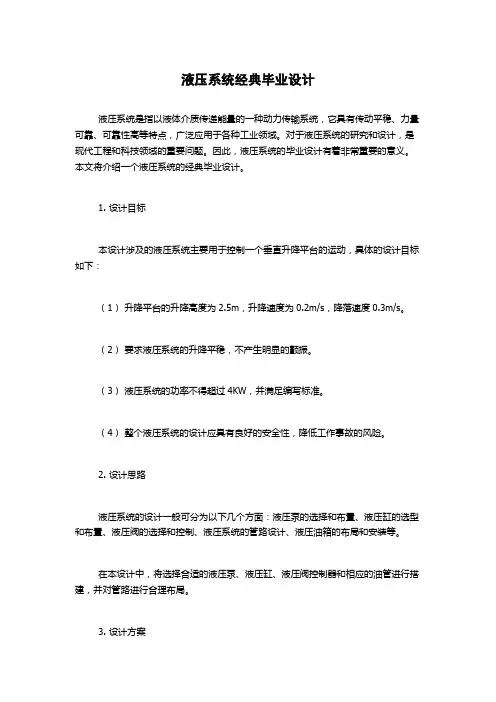

液压系统经典毕业设计
序号（学生学号）： 2
液压课程设计
设计题目：上料机液压系统设计
班级：2011级本机制（2）班
学号：2
设计者：汤特
指导老师：黄磊肖新华黄松林
2014年3月
一．序言
1.设计的目的
2设计的要求
二．工况分析
1. 动力分析（负载分析）
2. 运动分析（速度分析）
3.绘制负载图和速度图
三．确定液压缸
1．液压缸的工作压力
2．液压缸主要尺寸
3．计算最大流量
4．确定液压缸的结构
5. 工况图的绘制
四．拟定液压原理图
1．速度回路的选择比较
2．压力回路的选择比较
3. 换向回路的选择比较
4. 泵的供油方式
5. 确定总的液压原理图（说明清楚各个动作的进油路和回油路的路线）
五．液压元件的选择
1. 泵的选择
2．电动机的选择
3．液压阀的选择
4．辅助原件
六．验算液压系统的性能
1．压力损失验算
2. 温升的验算
七. 总结
一．序言
1、课程设计目的
通过本次设计，让我很好的锻炼了理论联系实际，与具体项目、课题相结合开发、设计产品的能力。既让我们懂得了怎样把理论应用于实际，又让我们懂得了在实践中遇到的问题怎样用理论去解决。在本次设计中，我们还需要大量的以前没有学到过的知识，于是图书馆和INTERNET成了我们很好的助手。在查阅资料的过程中，我们要判断优劣、取舍相关知识，不知不觉中我们查阅资料的能力也得到了很好的锻炼。我们学习的知识是有限的，在以后的工作中我们肯定会遇到许多未知的领域，这方面的能力便会使我们受益非浅。
在设计过程中，总是遇到这样或那样的问题。有时发现一个问题的时候，需要做大量的工作，花大量的时间才能解决。自然而然，我的耐心便在其中建立起来了。为以后的工作积累了经验，增强了信心。同时为毕业设计和今后工作中进行液压系统结构设计打下基础。
2、设计步骤和内容
设计步骤如下：
液压系统的设计步骤和内容大致如下：
(1) 明确设计要求，进行工况分析，绘制工况图；
(2) 确定液压系统的主要性能参数；
(3) 拟订液压系统原理图；
(4) 计算液压系统，选择标准液压元件；
(5) 液压缸设计，绘制液压缸装配图；
(6) 绘制工作图，编写技术文件，如果有些同学能力好，时间宽裕的话并提出电气控制系统控制液压元件的设计。
以上步骤中各项工作内容有时是互相穿插、交叉进行的。对某些复杂的问题，需要进行多次反复才能最后确定。在设计某些较简单的液压系统时，有些步骤可合并和简化处理。
3、题目：上料机液压系统设计
工作循环：快速上升——慢速上升（可调速）——快速下降——
下位停止的半自动循环；
采用
90V型导轨，垂直于导轨的压紧力为60N，启动、制动时间
均为0.5s，液压缸的机械效率为0.9。设计原始数据如下表所示。
图2 上料机示意图
时间任务安排备注
第一周星期一～星期二任务布置，收集和阅读有关资料，根据任务书要求进行工况分析，确定液压缸参数，拟定液压原理图，确定各阶段动作的油路走向；
星期三～星期五选择液压元件，系统性能验算，绘制草绘液压原理图；
快速上升速度（mm/s）40 45 50 快速上升行程（mm）350 350 400 慢速上升速度（mm/s）≤10 ≤13 ≤16 慢速上升行程（mm）100 100 100 快速下降速度（mm/s）45 55 55 快速下降行程（mm）400 450 500
5、基本要求
1．液压传动方案的分析，液压原理图的拟定。液压原理图一张：A3纸质；
2. 部分液压元件图：A3纸质或A4纸质；
3. 主要液压元件的设计计算（例油缸）和液压元件、辅助装置，
设计说明书一份（约6000-8000字）：说明文件中涉及的图有：负载循环图、速度循环图、工流图、液压系统原理图、液压系
统分块图、油缸结构示意图、油箱结构示意图，用A4纸打印。
4. 提高学生使用计算机绘图软件（如AUTOCAD、PRO/E等）进行
实际工程设计的能力。
5. 电子档液压原理图和设计说明书上交，并以姓名和学号命名。
二．工况分析
对液压传动系统的工况分析就是明确各执行元件在工作过程中速度和负载的变化规律，也就是进行运动分析和负载分析。
1.运动分析
根据各执行在一个工作循环内各阶段的速度，绘制其循环图，
如下图所示：
2.动力分析
工作负载 N G F l 53004500800=+== 导轨的静摩擦负载 N F f F s fs 97.1645sin 60
2.02
sin
=?=
=
?
α
压 导轨的动摩擦负载 N F f F d fd 49.845
sin 60
1.02
sin
=?=
=
?
α
压 动摩擦系数d f =0.1 静摩擦系数2.0=s f 3.惯性负载
加速：N t v g G F a .3435.004
.08.953001=?=??= 减速：N t v g G F a 4.325
.001
.004.08.953002=-?=??= 制动：N t v g G F a .8105
.001
.08.953003=?=??=
反向加速：N t v g G F a .67485.0045
.08.953004=?=??= 反向制动：N F t
v
g G F a a .674845==??=
根据以上计算，考虑到液压缸垂直安放，其重量较大，为防止
因自重而下滑，系统中应设置平衡回路。因此在对快速向下运动的负载分析时，就不考虑滑台2的重量。则液压缸各阶段中的负载如表3.1所示（9.0=m η）。
工况 计算公式
总负载F （N ）
缸推力F(N) 起动 L fs F F F += 5316.97 5907.74 加速 1a L fd F F F F ++= 5351.71 5946.34 快上 L fd F F F += 5308.49 5898.32 减速 2a L fd F F F F -+= 5276.07 5862.3 慢上 L fd F F F +=
5308.49 5898.32 反向加速 4a fd F F F +=
51.71 57.46 快下 fd F F = 8.49 9.43 制动
5a fd F F F -=
-40.13
-44.59
3．绘制负载图和速度图
三．初步确定液压缸的参数
1、液压缸的工作压力
根据分析此设备的负载不大，按类型属机床类，所以初选液压缸的工作压力为2.0MPa 2、计算液压缸的尺寸
p
F
A =
式中F---液压缸上的外负载 p---液压缸的有效工作压 A---所求液压缸有有效工作面积
2500297.010
2034.5946m p F A =?==
m A
D 231015.614
.31097.244--?=??==
π 按标准取值：D=63mm 根据快上和快下的速度比值来确定活塞杆直
径：40
45
222=-d D D 代入数值，解得：d=21mm 按标准取值：d=22mm
则液压缸的有效面积为：
无杆腔面积：222117.313.6441cm D A =?=
=π
π
有杆腔面积：22222236.27)2.23.6(4
)(41cm d D A =-?=-=π
π
3.计算最大流量
min /48.7/1068.124v q 361L s m A =?==-快上快上 min /87.1/1017.31v q 361L s m A =?==-慢上慢上 min /39.7/1012.123v q 362L s m A =?==-快下快下
4.确定液压缸的结构
1）缸体与缸盖的连接形式 常用的连接方式法兰连接、螺纹连接、外半环连接和内半环连接，其形式与工作压力、缸体材料、工作条件有关。
2）活塞杆与活塞的连接结构 常见的连接形式有：整体式结构和组合式结构。组合式结构又分为螺纹连接、半环连接和锥销连接。 3）活塞杆导向部分的结构 活塞杆导向部分的结构，包括活塞杆与端盖、导向套的结构，以及密封、防尘、锁紧装置等。
4）活塞及活塞杆处密封圈的选用 活塞及活塞杆处密封圈的选用，应根据密封部位、使用部位、使用的压力、温度、运动速度的范围不同而选择不同类型的密封圈。常见的密封圈类型：O 型圈，O 型圈加
挡圈，高底唇Y型圈，Y型圈，奥米加型等。
5）液压缸的缓冲装置液压缸带动工作部件运动时，因运动件的质量大，运动速度较高，则在达到行程终点时，会产生液压冲击，甚至使活塞与缸筒端盖产生机械碰撞。为防止此现象的发生，在行程末端设置缓冲装置。常见的缓冲装置有环状间隙节流缓冲装置，三角槽式节流缓冲装置，可调缓冲装置。
6）液压缸排气装置对于速度稳定性要求的机床液压缸，则需要设置排气装置。
5.工况图的绘制
四．拟定液压原理图
1.速度回路的选择比较
由工况图可知，该系统在慢速时速度需要调节，考虑到系统功率小，滑台运动速度低，工作负载变化小，所以采用调速阀的回油节流调速回路。
2.压力回路的选择比较
为防止在上端停留时重物下落和在停留斯间内保持重物的位置，特在液压缸的下腔（无杆腔）进油路上设置了液控单向阀；另一方面，
为了克服滑台自重在快下过程中的影响，设置一单向背压阀。
3.换向回路的选择比较
由于快上和慢上之间速度需要换接，但对换接的位置要求不高，所以采用由行程开关发讯控制二位二通电磁阀来实现速度的换接。4.泵的供油方式
从工况图分析可知，该系统在快上和快下时所需流量较大，且比较接近。在慢上时所需的流量较小，因此从提高系统的效率，节省能源的角度考虑，采用单个定量泵的供油是不合适的，宜选用双联式定量叶片泵作为油源。
5.确定总的液压原理图
系统工作过程：
快上时，电磁阀2有电，两泵同时工作，液压油经过电换向阀6、液控单向阀8、背压阀7，流入无杆腔，再经过单向电磁阀9、换向阀6回油箱。
慢上时，活塞走到420mm处，压下行程开关，行程阀3，4换接，同时使电磁3有电，大流量泵经过它卸荷，只有小流量泵供油，调速阀10调节回油。工作太速度下降。
快下时，行程阀复位，电磁阀1有电，双泵同时供油，经过换向阀6（左位）、调速阀10、背压阀7、液控单向阀8、换向阀6回到油箱。
五．液压元件的选择 1.泵的选择
液压缸在整个工作循环中最大工作压力为1.7MPa ，由于该系统比较简单，所以取其压力损失p ?=∑0.4MPa ，所以液压泵的工作压力为
MPa P P P p 1.24.07.1=+=∑?+=
两个液压泵同时向系统供油时，若回路中的泄漏按10%计算，则两个泵总流为min /228.848.71.1L q p =?=，于溢流阀最小稳定流量为3L/min ，而工进时液压缸所需流量为1.87L/min ，则高压泵的流量不得少于4.87L/min 。
根据以上压力和流量的数值查产品目录，故应选用3.63.61-YB 型的双联叶片泵，其额定压力为6.3Mpa ,容量效率85.0=pv η，总效率75.0=p η，
所以驱动该泵的电动机的功率可由泵的工作压力（2.1Mpa ）和输出流量（当电动机转速为910r/min ）
min
75.91085.09103.623L
q p =????=- 求出：
w w q p p p
p
p p 45575
.0601075.9101.236=????==-η
2.电动机的选择
查电动机产品目录，拟选用的电动机的型号为Y90S-6，功率为750w,额定转速为910r/min 。 3.液压阀的选择
4.辅助原件
（1）油管 油管内径一般可参考所接元件口尺寸进行确定，也可按管中允许速度计算，在本设计中，出油口采用内径为8mm ，外径为10mm 的紫铜管。
（2）油箱 油箱的主要功能是储存油液，此外还起着散发油液中的热量，逸出混在油液中的气体，沉淀油中的污物等作用。 油箱容积根据液压泵的流量计算，取其体积:
p q V )75(-=, 即V=70L
六．验算液压系统的性能
1.压力损失验算
根据计算慢上时管道内的油液流动速度约为0.50m/s ，通过的流量为1.5L/min ，数值较小，主要压力损失为调整阀两端的压降；此时功率损失最大；而在快下时滑台及活塞组件的重量由背压阀所平衡，系统工作压力很低，所以不必验算。所以有快进做依据来计算卸荷阀和溢流阀的调定压力，由于供油流量的变化，快进时液压缸的速度为
3
241/241.80310/
50.241060/0.799/4
p q A m s m s v π
--==????=
此时油液在进油管中的流速为 326/241.80310/
251060/8.157/4
p v q A m s m s π
--==????=
（1）沿程压力损失 首先要判别管中的流态，设系统采用N32液压
油。室温为20℃时，动力粘度421.010/m s γ-=?，所以有：
34Re /8.1572510/1.010********vd ν--==???=<，管中为层流，则阻力损失系
数75/Re 75/20390.037λ===，若取进、回油管长度均为2m ，油液的密度为
3
890/Kg m ρ=，则其进油路上的沿程压力损失为
22
13
28900.0318.1570.0876225102
l p v Pa MPa d λρλ
-?==???=? （2）局部压力损失 局部压力损失包括管道安装和管接头的压力损
失和通过液压阀的局部压力损失，前者视管道具体安装结构而定，一般取沿程压
力损失的10％；而后者则与通过阀的流量大小有关，若阀的额定流量和额定压
力损失为n q 和n p ?，则当通过阀的流量为q 时的阀的压力损失v p ?式为
2
v n n q p p q ??
?=? ???
因为25mm 通径的阀的额定流量为260L/min ，所以通过整个阀的压力相比14MPa 很小，且可以忽略不计。
同理，快上时回油路上的流量
()12
21
241.0334.36/5.24/min 164.84/min q A q L L A ?=
=?=， 则回油路油管中的流速
326164.8410/602510/ 5.6/4v m s m s π--??
=????= ???
。
由此可计算出34Re / 5.62510/1.010********vd ν--==???=<（层流），
75/Re 0.054λ==,所以回油路上沿程压力损失为:
223
2900
0.054 5.60.0612
2510
2
l p v Pa MPa d λρλ-?==???=? (3）总的压力损失 同上面的计算所得可求出
()()212134.360.08760.087610%0.0610.06110%50.240.142A p p p MPa A MPa
?
??=?+
?=+?++?????
=∑2.温升的验算
在单位时间内液压系统的总发热量H 可按下式计算
)1(η-=-=i P o P Pi H
Pi ——液压泵的输入功率 o P ——液压执行元件的输出功率
η——液压系统的总效率
经计算可得，在快上时H=249.7W ，在慢上时，H=276.25W 。 在慢上时的发热略大于快上时，现取较大的值进行校核其热平衡求出热温升。
设油箱的三个边长1：1：1——1：2：3范围内，散热面积为
2
3
2
104.1065.0m
V
A ==，假设通风良好，取c
m
w
K ??=2
15.
所以油液的温升为：
C KA
H
t ?==?71.16
室温为20，热平衡温度为36.71<65,没有超出允许范围。
七．小结
通过这次两周的液压课程设计，我学到了不少上学期液压课上未曾知晓的知识，开拓了我的眼界，并且之前所学的液压知识也得到了巩固和加强，使得我明白了液压设备里面的各个孤立的液压元件之间是怎样相互配合工作的。总之，这次课程设计的收获很大。 通过这次液压及气压传动课程设计的学习，让我深深的了解到自身知识的不足且孤立。在设计过程中，碰到液压之外的知识经常一脸茫然，不知道从何下手，幸好通过组内其他人的帮助，让我一步步熟悉，慢慢的熟练起来。这个问题让我懂得各门功课之间是有着相互的联系的，液压课程设他们并不是相互的孤立的。在这个过程中也锻炼了我解决实际问题的能力。同时又锻炼了我应用和查阅资料进行设计的能力。
并且，在这次上料机的设计中，培养了我查阅先关资料的能力。在开始设计后，看到老师给的数据，简单的几个，感觉根本无从下手。通过对课本和网上相关知识的学习和参考，让我的液压知识的层次由原来的书本层面又外延到了更深的一个层面。
个人的努力很重要，但是团队的力量能让帮我们更快更好地完成任务。这次的液压及气压传动课程设计的学习培养了我们的集体协作的团队精神。就这么简单的一次课程设计也是在我们一组成员各自分工和协作的前提下完成的就在我们大家的共同努力下终于完成。总之，这次课程设计对我们的帮助很大，既让我们把所学知识得到了加强和巩固，又使得我们所学的基本理论和书本知识得到了初步的应用，达到了学以致用的学习效果，也让我们团队合作能力及自身能力得以提升
