某会议厅室内气流组织数值模拟与舒适度分析
大空间分层空调气流组织数值模拟及热舒适性分析研究
大空间分层空调气流组织数值模拟及热舒适性分析研究【摘要】本文结合工程实例介绍大空间空调系统的布置方案，利用star-ccm软件对典型大空间工程实例进行模拟分析，为大空间空调系统设计提供参考依据。
【关键词】气流组织；分层空调；star-ccm数值模拟引言近年来，随着我国经济的快速发展，高大空间建筑急剧增加（体育馆，展览馆大会堂音乐厅），大空间建筑中空调能耗占整个建筑能耗的37%[1]，目前对于改进室内空气品质和降低空调能耗，成为人们关注的焦点。
针对大空间建筑高度较高，空调气流具有明显分层现象在垂直高度上梯度较大，同时还具有体积大、空调负荷大、能源消耗大等特点，使得节能问题相当突出[2]。
因此，应采用合理的气流组织，使大空间建筑室内具有良好的热环境以节约能源。
分层空调是大空间建筑典型的空调方式，利用合理的气流组织，仅对下部空间（空气调节区域）进行空气调节，而对上部较大非空调区域进行通风排热。
分层空调目前建筑工程领域中最为常见的一种技术手段[3]。
经过多年的研究总结得出，在一些大空间建筑结构中这一技术的采用有着传统空调技术无可比拟的节能优势，是一个节省初期投资、运行费用和节能性能好的空调体系。
故此这一技术在大型的公共空间采用极为常见，据有关研究显示，高大空间分层空调与全室空调相比，在夏季可实现节能30%[3]。
本文通过star-ccm软件对某市新建车站的大厅进行数值模拟并对热舒适性进行分析。
1 建筑实物与模型1.1 工程介绍某市新建车站是一两层的东西对称大空间建筑结构，其空间尺寸长约76m、宽为60m、高20m，其中包含了一、二层贯通的进展厅以及二层的候车室。
在空调系统中，采用了全空气低速送风方式来进行室内温度调节的，是由屋顶机房集中进行制冷，经过两条送风管将冷风分别输送到进站候车厅以及候车室，对于候车室内部的温度控制为26℃。
在温度调节上，按照夏季分层空调的调节方法来进行设计和布置，其中进展厅距离地面6m的高度处沿着墙壁均匀的布置了25个球形喷风口下侧送风，沿着东西两侧的墙壁上设置了6个球形的喷风口，其方向也是朝下。
实验一室内气流组织模拟实验 一、实验目的 通过室内气流组织模拟
实验一 室内气流组织模拟实验一、实验目的通过室内气流组织模拟实验，掌握常用风口、常见室内送回风口布置对室内气流分布、工作区温度速度均匀性的影响；掌握室内工作区温度和速度的测量方法、气流演示实验方法。
二、实验原理室内气流组织的优劣直接影响室内热环境的舒适性和空调设计的实现，同时也直接影响空调系统的能耗量。
通常室内工作区由余热而形成的负荷只占全室总负荷的一部分。
另一部分产生于工作区之上。
良好而经济的气流组织形式，应在保证工作区满足空调参数要求的前提下，使空调送风有效地排出工作区的余热，而不使工作区以外的余热带入工作区，从而达到不增加送风量且提高排风温度的效果，直接排除这部分热量，以提高空调系统的经济性。
为此引入评价室内气流组织经济性指标——能量利用系数η：on op t t t t --=η 式中，t n 、t o 、t p 分别为室内工作区空气平均温度、送风温度及排（回）风温度。
通过实测获得能量利用系数η，以评价室内气流组织的经济性。
三、实验方法1．气流组织测量方法 (1).烟雾法将棉球蘸上发烟剂（如四氯化钦、四氯化锡等）放在送风口处，烟雾随气流在室内流动。
仔细观察烟雾的流动方向和范围，在记录图上描绘出射流边界线、回漩涡流区和回流区的轮廓，或者采用摄影法直接记录气流形态。
由于从风口射出的烟雾不大而且扩散较快，不易看清楚流动情况，可将蘸上发烟剂的棉花球绑在测杆上，放到需要测定的部位，以观察气流流型。
这种方法比较快，但准确性差，只在粗测时采用。
(2).逐点描绘法将很细的合成纤维丝线或点燃的香绑在测杆上，放在测定断面各测点位置上，观察丝线或烟的流动方向，并在记录图上逐点描绘出气流流型，或者采用摄影法直接记录气流形态。
这种测试方法比较接近于实际情况。
应注意上述用于记录气流形态的摄影法对拍摄焦距、烟雾与背景的对比度等要求较高。
2．能量利用系数测量方法分别在室内工作区、送回风口处布置温度测点，温度测量仪器采用热电偶测量，工作区温度应采用多点布置取其平均值，计算求得能量利用系数。
室内气流组织数值模拟与舒适度分析
室内气流组织数值模拟与舒适度分析摘要：分别对采用百叶侧送侧回、喷口侧送侧回、散流器顶送下回、分层空调、置换通风方式的室内空调室内气流的速度场和温度场进行了数值模拟，并对其结果进行了实验验证。
根据ADPI指标对这几种送回风方式进行了热舒适性评价。
结果表明，分层空调和置换通风是室内中较好的气流组织方式。
关键词：室内；气流组织；速度场；温度场；数值模拟；热舒适引言传统空调系统的气流组织是以送风射流为基础的，通过反复迭代检查温度和速度。
最后，找到合理的回风方案和参数。
空调房间内的供气射流大多是多个非等温湍流射流，一般设计方法是基于单股等温紊流射流的规律，射流约束修正系数、射流重合度和非等温射流的修正系数。
介绍。
这种方法忽略了很多其他因素，如排风口的尺寸和位置、热源的性质和位置等，因此必然有一定的误差，在某些情况下甚至有很大的误差。
若简单地将这种方法用于空间空调系统的气流组织设计，是不合适的。
空间空调系统的气流设计没有成熟的理论和实验结论。
主要研究方法是将气流的数值分析与模型相结合。
由于气流的数值分析涉及到各种可能的内部扰动、边界条件和初始条件，所以可以完全反映房间内的气流分布，从而确定气流的最佳方案。
1室内空气流动的有限元数值模拟机械通风房间内的空气流动多属于非稳态湍流流动，直接模拟尚不现实。
在解决实际问题时，需要对物理模型进行一定的假设和简化处理。
笔者作了以下假设：1）室内空气为低速不可压缩气体，且符合 Boussinesq 假设；2）室内空气流动为准稳态湍流流动；3）忽略能量方程中粘性效应引起的能量耗散。
2各种送风方式下大空间室内气流组织数值模拟2.1研宄对象本文的研宄对象为有内热源、尺寸为12 mX &4 mX5.0 m（长X宽X高）的长方体建筑模型（如图1所示），风口设在外墙侧。
人员和设备由于不断放出热量，对室内气流分布特性有重要影响，将其视作内热源处理。
内热源模型为0.4 mX1.2 mX 1.3 m（长X宽X高）的长方体。

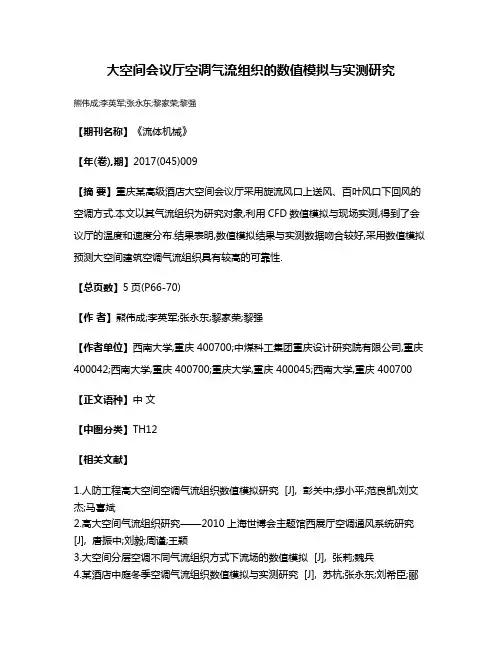

大空间会议厅空调气流组织的数值模拟与实测研究
大空间会议厅空调气流组织的数值模拟与实测研究
熊伟成;李英军;张永东;黎家荣;黎强
【期刊名称】《流体机械》
【年(卷),期】2017(045)009
【摘要】重庆某高级酒店大空间会议厅采用旋流风口上送风、百叶风口下回风的空调方式.本文以其气流组织为研究对象,利用CFD数值模拟与现场实测,得到了会议厅的温度和速度分布.结果表明,数值模拟结果与实测数据吻合较好,采用数值模拟预测大空间建筑空调气流组织具有较高的可靠性.
【总页数】5页(P66-70)
【作者】熊伟成;李英军;张永东;黎家荣;黎强
【作者单位】西南大学,重庆 400700;中煤科工集团重庆设计研究院有限公司,重庆400042;西南大学,重庆 400700;重庆大学,重庆 400045;西南大学,重庆 400700【正文语种】中文
【中图分类】TH12
【相关文献】
1.人防工程高大空间空调气流组织数值模拟研究 [J], 彭关中;缪小平;范良凯;刘文杰;马喜斌
2.高大空间气流组织研究——2010上海世博会主题馆西展厅空调通风系统研究[J], 唐振中;刘毅;周谨;王颖
3.大空间分层空调不同气流组织方式下流场的数值模拟 [J], 张莉;魏兵
4.某酒店中庭冬季空调气流组织数值模拟与实测研究 [J], 苏杭;张永东;刘希臣;郦
超;黎家荣;黎强
5.高大空间空调气流组织优化研究与应用 [J], 王永全
因版权原因，仅展示原文概要，查看原文内容请购买。

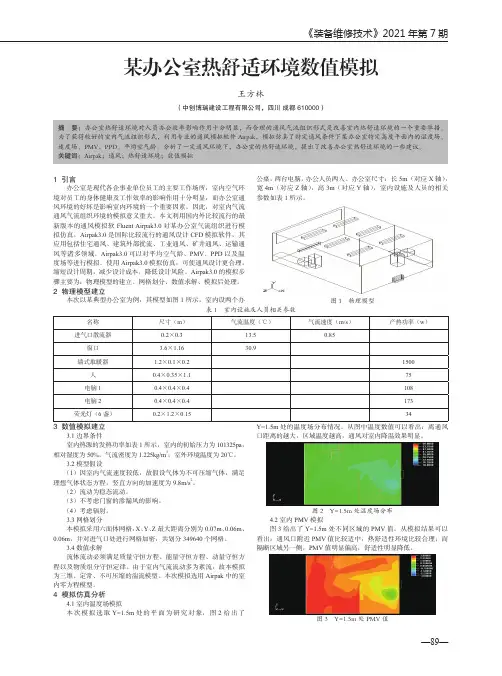

某办公室热舒适环境数值模拟
—89—《装备维修技术》2021年第7期某办公室热舒适环境数值模拟王方林（中创博瑞建设工程有限公司，四川 成都 610000）摘 要：办公室热舒适环境对人员办公效率影响作用十分明显，而合理的通风气流组织形式是改善室内热舒适环境的一个重要举措。
为了获得较好的室内气流组织形式，利用专业的通风模拟软件Airpak，模拟仿真了特定通风条件下某办公室特定高度平面内的温度场、速度场、PMV、PPD、平均空气龄。
分析了一定通风环境下，办公室的热舒适环境，提出了改善办公室热舒适环境的一些建议。
关键词：Airpak；通风；热舒适环境；数值模拟1 引言办公室是现代各企事业单位员工的主要工作场所，室内空气环境对员工的身体健康及工作效率的影响作用十分明显，而办公室通风环境的好坏是影响室内环境的一个重要因素。
因此，对室内气流通风气流组织环境的模拟意义重大。
本文利用国内外比较流行的最新版本的通风模拟软 Fluent Airpak3.0对某办公室气流组织进行模拟仿真。
Airpak3.0是国际比较流行的通风设计CFD 模拟软件，其应用包括住宅通风、建筑外部扰流、工业通风、矿井通风、运输通风等诸多领域。
Airpak3.0可以对平均空气龄、PMV 、PPD 以及温度场等进行模拟。
使用Airpak3.0模拟仿真，可使通风设计更合理，缩短设计周期，减少设计成本，降低设计风险。
Airpak3.0的模拟步骤主要为：物理模型的建立、网格划分、数值求解、模拟后处理。
2 物理模型建立本次以某典型办公室为例，其模型如图1所示，室内设两个办公桌，两台电脑，办公人员两人。
办公室尺寸：长5m （对应X 轴），宽4m （对应Z 轴），高3m （对应Y 轴），室内设施及人员的相关参数如表1所示。
图1 物理模型表1 室内设施及人员相关参数名称尺寸（m ）气流温度（℃）气流速度（m/s ）产热功率（w ）进气口散流器0.2×0.313.50.85窗口 3.6×1.1630.9墙式取暖器1.2×0.1×0.21500人0.4×0.35×1.175电脑10.4×0.4×0.4108电脑20.4×0.4×0.4173荧光灯（6盏）0.2×1.2×0.15343 数值模拟建立3.1边界条件室内热源的发热功率如表1所示，室内的初始压力为101325pa ，相对湿度为50%，气流密度为1.225kg/m 3；室外环境温度为20℃。

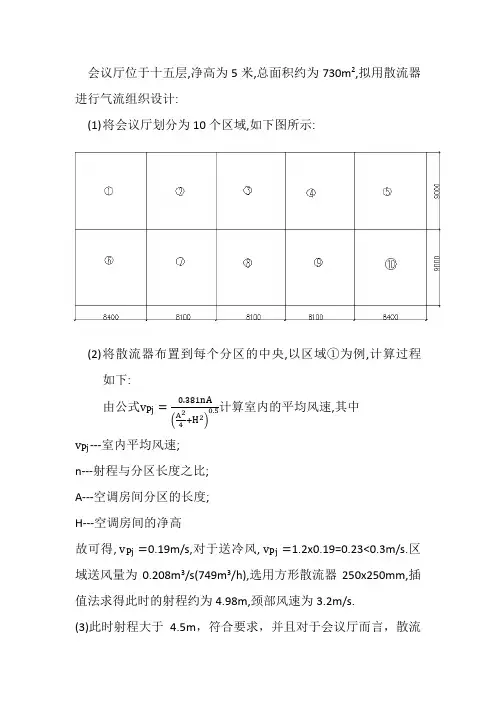

会议厅气流组织
器颈部风速为 3.2m/s，远小于 7m/s，不会产生较大的噪声。所 以选用 250x250mm 方形散流器 10 个， 满足室内的气流组织的需 要。
会议厅位于十五层,净高为 5 米,总面积约为 730m2,拟用散流器 进行气流组织设计: (1) 将会议厅划分为 10 个区域,如下图所示:
(2) 将散流器布置到每个分区的中央 , 以区域①为例 , 计算过程 如下: 由公式vPj =
0.381nA
A2 +H 2 4 0.5
计算室内的平均ห้องสมุดไป่ตู้速,其中
vPj ---室内平均风速; n---射程与分区长度之比; A---空调房间分区的长度; H---空调房间的净高 故可得 , vPj =0.19m/s,对于送冷风, vPj = 1.2x0.19=0.23<0.3m/s. 区 域送风量为 0.208m3/s(749m3/h),选用方形散流器 250x250mm,插 值法求得此时的射程约为 4.98m,颈部风速为 3.2m/s. (3)此时射程大于 4.5m，符合要求，并且对于会议厅而言，散流
广州某礼堂空调气流组织模拟分析
广州某礼堂空调气流组织模拟分析王顺林;赵青春【摘要】本文对广州某礼堂上送下回的气流组织进行了数值模拟,结果发现礼堂室内温、湿度等参数能满足规范要求,但是存在局部冷热不均、通风效率低和气流易短路的现象而不利于节能.因此从侧面说明,高大空间礼堂宜采用分层空调送风方式.【期刊名称】《建筑热能通风空调》【年(卷),期】2013(032)004【总页数】3页(P72-74)【关键词】气流组织;数值模拟;高大空间;分层空调【作者】王顺林;赵青春【作者单位】广东省建筑设计研究院;苏宁置业集团有限公司【正文语种】中文高大空间采用分层空调技术是空调系统常用节能技术措施之一，但由于受土建条件等其它因素的限制，并非所有高大空间都采用了分层空调技术，为考察这类房间的温湿度及热舒适性情况，本文利用Phoenics软件，对广州某礼堂上送下回的气流组织进行了数值模拟分析。
空调送风口采用双层百叶1000mm×300mm侧送风，均匀布置在天花左右两侧，共10个。
回风口采用单层百叶1500mm×2000mm，离地 300mm，均匀布置在主席台左右对称两侧的回风井上。
同时为保证新风量平衡，屋面设有1个单层百叶排风口600mm×600mm。
整个气流组织形式为上送下回。
1 建筑概况广州某礼堂为一栋办公楼的两层附属裙楼，建筑面积约为540m2 ，两层通高，主要用作容纳400人的会议室，建筑平面如图1所示。
由于礼堂主席台无特殊表演需求，整个观众席和舞台合用一套全空气系统。
图1 广州某礼堂建筑平面图2 建立模型与边界条件2.1 物理模型如图1所示，礼堂西南面为外围护结构，其它为内墙。
由于不具备完全对称条件，且礼堂结构布局不复杂，选取整个礼堂作为物理模型，其外形尺寸为27m（长）×19m（宽）×11m（高）。
为简化计算，礼堂静坐的人采用尺寸为0.4m×0.5m×1.1m的长方体代替，每个全热散热量为108W，散湿量为68g/h[1] 。
某大型会议室气流组织分析
某大型会议室气流组织分析摘要：某大型会议室长度方向20m，进深方向16m，吊顶后净高6m，采用一次回风全空气空调系统，其中送风方式采用散流器顶送风，回风方式采用单层百叶顶回风。
通过CFD软件对会议室室内的气流组织进行模拟分析，结果表明：会议室中人员主要活动区域的速度集中分布在0.2-0.3m/s附近，温度主要分布在23-26℃附近，满足该房间舒适性空调的室内设计要求。
关键词：空调系统设计，气流组织，室内空气质量0 引言随着人们对室内环境品质要求的不断增高，这就对暖通专业的空调通风等设计提出了更高标准的要求，房间内采用不同的气流组织对应有不同的速度场、温度场[1]，大型会议室的特点就是人员密度大，对室内的空气品质要求较高，因此合理的气流组织不仅可以为人们提供健康、舒适的环境，还可以在一定程度上提高人们的工作效率。
文章分析了某大型会议室的空调系统设计及房间内的气流组织形式。
1 工程概况与空调系统设计该项目位于西南某公共建筑内的大型会议室，建筑长度方向20m，进深方向16m，房间布置的有吊顶，做完吊顶后的净高为6m，空调室外计算干球温度为32.6℃，会议室房间夏季室内设计参数为26℃。
混合式系统是集中式空调系统中最常用的方式之一，即处理的空气一部分来自新鲜的空气，一部分来自室内的回风，常用于公共建筑等较大空间可提供风管设置的场所[2]。
一次回风全空气系统是比较常见的一种空调系统形式，该系统具有以下特点：设备简单，初始投资较小；可以对室内房间进行有效的通风换气；可以保证房间全年的多工况运行；设备的使用寿命较长等[3]。
基于上述分析，该项目空调形式采用一次回风全空气空调系统，送风方式采用散流器顶送风，回风方式采用单层百叶顶回风。
2 气流组织分析CFD数值模拟是以流体力学为理论基础，流体的流动满足质量守恒、动量守恒及能量守恒方程，本文的基本假设包括空气为不可压缩理想气体，并且与外界没有热量交换，通风视为定常流动。
基于CFD的空调阶梯会议室舒适度及节能性方案数值模拟及优化
基于CFD的空调阶梯会议室舒适度及节能性方案数值模拟及优化山东建筑大学 卢 毅*摘 要 随着我国科技实力的飞速发展，空调成为人们工作与生活的必须品，同时，人们对于室内热湿环境的舒适度要求也大幅提高。
而我国的能源储备规模较小，能源供应问题凸显，因此解决好空调舒适度与节能问题尤为重要。
以某阶梯会议室为研究对象，应用计算流体力学（CFD）软件FLUENT对该会议室的空调通风进行模拟，根据模拟得出的温度场及速度场分布，进行空调通风方案节能优化，探究该类会议室舒适性与节能性并存的空调通风方案。
关键词 阶梯会议室；空调通风；数值模拟；舒适性；节能性CFD-Based Numerical Simulation and Optimization of Comfortand Energy-Saving Schemes for Air-Conditioned Conference RoomsLu YiAbstract With the rapid development of my country's scientific and technological strength, air-conditioning has become a necessity for people's work and life. At the same time, people's requirements for the comfort of indoor hot and humid environments have also increased significantly. However, my country’s energy reserves are small and energy supply problems are prominent. Therefore, it is particularly important to solve the comfort and energy saving problems of air conditioning. This paper takes a ladder conference room as the research object, and uses computational fluid dynamics (CFD) software FLUENT to simulate the air conditioning and ventilation of the conference room. According to the temperature field and velocity field distribution obtained by the simulation, the air conditioning and ventilation scheme is optimized for energy saving and exploration This kind of meeting room's air-conditioning and ventilation scheme with coexistence of comfort and skill. Keywords Staircase Meeting Room; Air Conditioning and Ventilation; Numerical Simulation; Comfort; Energy Saving0 引言如今，在高速发展的经济环境下，中国的能源行业面对着保护环境、能源需求大、能源储备不足等各种难题，因此节约能源势在必行。
某综合体项目办公大堂空调气流组织的CFD模拟分析
某综合体项目办公大堂空调气流组织的CFD模拟分析摘要：高大空间建筑有体积大、空调负荷大、能源消耗量大、对空调质量要求高等特点，其气流组织方式和空调节能问题尤显重要。
有效地通风和合理的气流组织对于改善室内空气品质，保证实现健康建筑、健康舒适性空调有着重要的意义。
做好大空间内气流组织的CFD模拟分析，可以从人员舒适性角度考虑风口布置的合理性，满足大空间档次提升需求。
同时可在室内精装设计阶段作为风口布置参考。
关键词：高大空间；气流组织 CFD模拟分析；速度场；温度场引言：空调的使用越来越普及，人们对居住和工作环境的要求也越来越高，对通风空调技术也提出了更高的要求。
在空调房间内，气流组织是通风和空调系统的重要组成部分，直接影响室内空调效果，是关系着房间工作区的温度、湿度基数、精度及区域温差、工作区的气流速度及清洁程度和人们舒适感的重要因素。
随着计算机技术的发展，越来越多的项目在设计阶段利用CFD技术对空调房间气流组织进行优化和研究，从而了解由空调通风所形成的室内空气速度场、温度场、湿度场以及有害物浓度场等的分布情况，以制定出最佳的气流组织方案。
本文以南宁某综合体项目办公大堂为例，对设计的空调送回风系统进行CFD模拟分析。
一、CFD技术简介室内气流组织，是指一定的送风口形式和送风参数所带来的室内气流分布。
在实际工程中，常用的气流组织形式有：侧送侧回、上送下回、上送上回、下送上回等。
影响空调房间气流组织的主要因素是入口风速、进风口的位置、进回风口的相对位置等。
由于影响因素较多，加上实际工程中具体条件的多样性，因此难于用简单的理论或经验表达式来综合上述诸多因素的影响。
目前，在空间气流分布计算方面较多采用CFD技术进行模拟分析。
CFD是计算流体力学（Computational Fluid Dynamics）的简称，是流体力学和计算机科学相互融合的一门新兴交叉学科，它从计算方法出发，利用计算机快速的计算能力得到流体控制方程的近似解。
