室内空气净化器气流组织的数值模拟研究

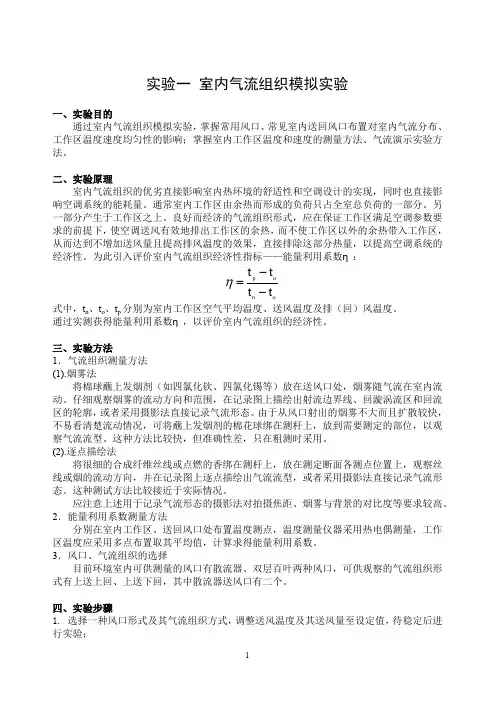

实验一室内气流组织模拟实验 一、实验目的 通过室内气流组织模拟
实验一 室内气流组织模拟实验一、实验目的通过室内气流组织模拟实验，掌握常用风口、常见室内送回风口布置对室内气流分布、工作区温度速度均匀性的影响；掌握室内工作区温度和速度的测量方法、气流演示实验方法。
二、实验原理室内气流组织的优劣直接影响室内热环境的舒适性和空调设计的实现，同时也直接影响空调系统的能耗量。
通常室内工作区由余热而形成的负荷只占全室总负荷的一部分。
另一部分产生于工作区之上。
良好而经济的气流组织形式，应在保证工作区满足空调参数要求的前提下，使空调送风有效地排出工作区的余热，而不使工作区以外的余热带入工作区，从而达到不增加送风量且提高排风温度的效果，直接排除这部分热量，以提高空调系统的经济性。
为此引入评价室内气流组织经济性指标——能量利用系数η：on op t t t t --=η 式中，t n 、t o 、t p 分别为室内工作区空气平均温度、送风温度及排（回）风温度。
通过实测获得能量利用系数η，以评价室内气流组织的经济性。
三、实验方法1．气流组织测量方法 (1).烟雾法将棉球蘸上发烟剂（如四氯化钦、四氯化锡等）放在送风口处，烟雾随气流在室内流动。
仔细观察烟雾的流动方向和范围，在记录图上描绘出射流边界线、回漩涡流区和回流区的轮廓，或者采用摄影法直接记录气流形态。
由于从风口射出的烟雾不大而且扩散较快，不易看清楚流动情况，可将蘸上发烟剂的棉花球绑在测杆上，放到需要测定的部位，以观察气流流型。
这种方法比较快，但准确性差，只在粗测时采用。
(2).逐点描绘法将很细的合成纤维丝线或点燃的香绑在测杆上，放在测定断面各测点位置上，观察丝线或烟的流动方向，并在记录图上逐点描绘出气流流型，或者采用摄影法直接记录气流形态。
这种测试方法比较接近于实际情况。
应注意上述用于记录气流形态的摄影法对拍摄焦距、烟雾与背景的对比度等要求较高。
2．能量利用系数测量方法分别在室内工作区、送回风口处布置温度测点，温度测量仪器采用热电偶测量，工作区温度应采用多点布置取其平均值，计算求得能量利用系数。
高大空间气流组织的数值模拟与实验研究
高大空间气流组织的数值模拟与实验研究高大空间气流组织分布、预测不同设计方案的空调效果一直是工程设计人员的难题。
随着计算机的高速度化以及计算流体动力学(CFD, Computational Fluid Dynamics)的发展,应用CFD技术模拟预测高大空间气流组织、热舒适以及优化设计方案成为可能。
本文通过采用CFD数值模拟与现场测试相结合的方法对高大空间空调系统的热舒适性与气流组织分布特性进行研究,以期研究结果能对实际空调工程设计具有指导价值。
本研究以北京市某大型公共建筑的高大中庭分层空调为研究对象,根据建筑的实际尺寸及空调设计参数,建立分层空调设计方案下的计算模型,采用PHOENICS软件对分层空调设计方案下的热舒适性和气流组织进行了三维数值模拟研究,并将研究成果应用到实际工程中。
模拟计算运用k -ε两方程紊流模型与SIMPLE算法,近壁区采用壁面函数法考虑墙壁边界条件。
其次,对高大中庭的气流组织评价展开研究,在前人工作的基础上发展和丰富了高大中庭类建筑气流组织的评价方法。
本文针对夏季分层空调设计方案,详细分析了气流组织分布特性,并对不同工况下温度场、速度场的不同影响因素进行了分析。
针对冬季工况探讨了送风角度、送风速度、送风温差、送风间距对室内热环境的影响。
为了进一步验证CFD方法模拟研究的可靠性,对于所研究的高大中庭进行了现场实验测试,并在测试气候条件下进行了数值模拟,以模拟所得结果与实验测试结果作对比,以期能够表明CFD研究方法的正确性和切实可行性。
研究结果表明:1.送风速度的大小对形成稳定的气流隔断面有重要影响,当送风速度在4～4.5m/s时才能够形成稳定的气流隔断面,有效防止非空调区向空调区的热对流。
2.顶部排风对于降低非空调区的温度效果明显,有利于减小非空调区向空调区的传热量,节能效果显著;可是排风量太大会加强空调区与非空调区的热对流,反而会造成能量浪费,对于此类高大中庭,排风比宜控制在30%左右。
室内气流组织数值模拟与舒适度分析
室内气流组织数值模拟与舒适度分析摘要：分别对采用百叶侧送侧回、喷口侧送侧回、散流器顶送下回、分层空调、置换通风方式的室内空调室内气流的速度场和温度场进行了数值模拟，并对其结果进行了实验验证。
根据ADPI指标对这几种送回风方式进行了热舒适性评价。
结果表明，分层空调和置换通风是室内中较好的气流组织方式。
关键词：室内；气流组织；速度场；温度场；数值模拟；热舒适引言传统空调系统的气流组织是以送风射流为基础的，通过反复迭代检查温度和速度。
最后，找到合理的回风方案和参数。
空调房间内的供气射流大多是多个非等温湍流射流，一般设计方法是基于单股等温紊流射流的规律，射流约束修正系数、射流重合度和非等温射流的修正系数。
介绍。
这种方法忽略了很多其他因素，如排风口的尺寸和位置、热源的性质和位置等，因此必然有一定的误差，在某些情况下甚至有很大的误差。
若简单地将这种方法用于空间空调系统的气流组织设计，是不合适的。
空间空调系统的气流设计没有成熟的理论和实验结论。
主要研究方法是将气流的数值分析与模型相结合。
由于气流的数值分析涉及到各种可能的内部扰动、边界条件和初始条件，所以可以完全反映房间内的气流分布，从而确定气流的最佳方案。
1室内空气流动的有限元数值模拟机械通风房间内的空气流动多属于非稳态湍流流动，直接模拟尚不现实。
在解决实际问题时，需要对物理模型进行一定的假设和简化处理。
笔者作了以下假设：1）室内空气为低速不可压缩气体，且符合 Boussinesq 假设；2）室内空气流动为准稳态湍流流动；3）忽略能量方程中粘性效应引起的能量耗散。
2各种送风方式下大空间室内气流组织数值模拟2.1研宄对象本文的研宄对象为有内热源、尺寸为12 mX &4 mX5.0 m（长X宽X高）的长方体建筑模型（如图1所示），风口设在外墙侧。
人员和设备由于不断放出热量，对室内气流分布特性有重要影响，将其视作内热源处理。
内热源模型为0.4 mX1.2 mX 1.3 m（长X宽X高）的长方体。
室内空气净化器气流组织的数值模拟研究
室内空气净化器气流组织的数值模拟研究李喜玉刘伟龙（珠海格力电器股份有限公司家电技术研究院广东珠海 519070）摘要：用AIRPAK软件模拟室内流场分布，并以速度不均匀系数为判据来分析各种情况下的流场；建立室内速度不均匀系数与洁净空气量的关系。
关键词：AIRPAK、速度不均匀系数、洁净空气量Numerical Simulation and Research of Airflow Distribution for the Room with the AirPurifierLI Xi-yu，LIU Wei-long（Household Electric Institute of Gree Electric Appliances, Inc.of Zhuhai，519070，Guangdong，China）Abstract: An air purifier room was numerical simulated using AIRPAK, and in the same room analyses various kinds of valley distribution with the criterion which is established by asymmetric coefficient of velocity .The purpose is to establish an context between Asymmetric coefficient of velocity and CADR . Keywords: AIRPAK、Asymmetric coefficient of velocity 、CADR0引言空气净化器的目的是为了更好的净化空气中的有害物质，洁净空气量、净化效果和室内的流场分布有很大的关系。
设计一款同种类型的空气净化器时，需要根据房间的面积(A)确定空气净化器的送风量，而目前送审的联合企业标准中已经有根据房间面积确定洁净空气量（CADR）的标准：A=0.1* CADR，需要洁净空气量与送风量之间的关系，这样就可以由房间面积来设计合适风量的空气净化器，因CADR值是一个和室内气流组织分布有直接关系的参数，室内气流组织的分布目前还缺乏一种定量合理的评价体系，本文以速度不均匀系数评价室内气流组织，所以，本文旨在建立洁净空气量和速度不均匀系数的关系曲线，根据该曲线可以得到相应的CADR值所需要的K值，然后我们根据房间大小建立模型，给定一系列的风量数值，用AIRPAK仿真得到该K值下所需要的风量数值，即是所需的空气净化器风量值[1-2]。
