火力发电厂分散控制系统验收测试规程
DLT6592006火力发电厂分散控制系统验收测试规程
DLT6592006火力发电厂分散控制系统验收测试规程一、引言本规程旨在规范火力发电厂分散控制系统（DCS）的验收测试工作，确保 DCS 系统的性能、功能和可靠性满足设计要求和运行标准，为火力发电厂的安全、稳定运行提供保障。
本规程适用于新建、改建和扩建的火力发电厂 DCS 系统的验收测试。
二、验收测试的目的和依据（一）目的1. 验证 DCS 系统的设计、安装和调试是否符合相关标准和规范。
2. 检验 DCS 系统的性能、功能和可靠性是否满足火力发电厂的运行要求。
3. 发现和解决 DCS 系统在设计、安装和调试过程中存在的问题，确保系统的正常运行。
4. 为 DCS 系统的维护、管理和升级提供依据。
（二）依据1. 《火力发电厂分散控制系统设计技术规定》（DL/T5149 2001）2. 《火力发电厂分散控制系统验收测试规程》（DL/T5209 2005）3. 《火力发电厂热工自动化系统检修运行维护规程》（DL/T774 2004）4. 相关设备的技术说明书和厂家提供的技术资料5. 火力发电厂的设计文件和运行要求三、验收测试的准备工作（一）成立验收测试小组1. 验收测试小组应由业主、设计单位、施工单位、调试单位、生产单位等相关人员组成。
2. 验收测试小组应明确各成员的职责和分工，确保验收测试工作的顺利进行。
（二）制定验收测试计划1. 验收测试计划应包括验收测试的项目、内容、方法、标准、进度安排等。
2. 验收测试计划应经业主、设计单位、施工单位、调试单位、生产单位等相关人员审核批准后实施。
（三）准备验收测试设备和工具1. 验收测试设备和工具应包括计算机、通讯设备、测试仪器、仪表等。
2. 验收测试设备和工具应经过校准和检定，确保其精度和可靠性。
（四）收集和整理相关资料1. 收集和整理 DCS 系统的设计文件、安装调试记录、技术说明书、厂家提供的技术资料等。
2. 对收集到的资料进行整理和归档，为验收测试工作提供依据。

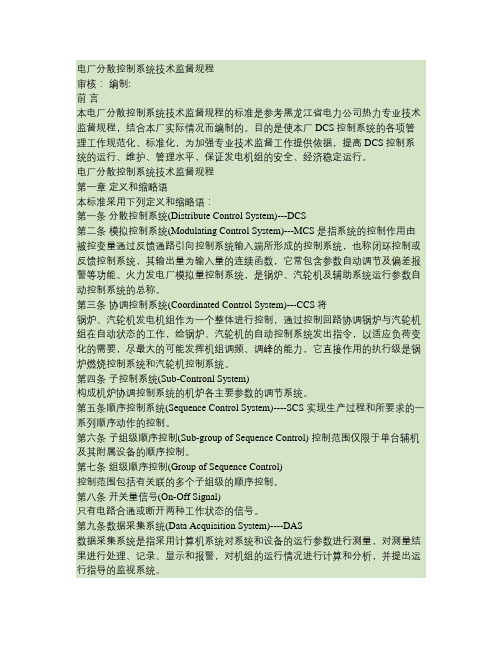

电厂分散控制系统技术监督规程
电厂分散控制系统技术监督规程审核：编制:前言本电厂分散控制系统技术监督规程的标准是参考黑龙江省电力公司热力专业技术监督规程，结合本厂实际情况而编制的。
目的是使本厂DCS控制系统的各项管理工作规范化、标准化，为加强专业技术监督工作提供依据，提高DCS控制系统的运行、维护、管理水平，保证发电机组的安全、经济稳定运行。
电厂分散控制系统技术监督规程第一章定义和缩略语本标准采用下列定义和缩略语：第一条分散控制系统(Distribute Control System)---DCS第二条模拟控制系统(Modulating Control System)---MCS 是指系统的控制作用由被控变量通过反馈通路引向控制系统输入端所形成的控制系统，也称闭环控制或反馈控制系统，其输出量为输入量的连续函数，它常包含参数自动调节及偏差报警等功能。
火力发电厂模拟量控制系统，是锅炉、汽轮机及辅助系统运行参数自动控制系统的总称。
第三条协调控制系统(Coordinated Control System)---CCS将锅炉、汽轮机发电机组作为一个整体进行控制，通过控制回路协调锅炉与汽轮机组在自动状态的工作，给锅炉、汽轮机的自动控制系统发出指令，以适应负荷变化的需要，尽最大的可能发挥机组调频、调峰的能力，它直接作用的执行级是锅炉燃烧控制系统和汽轮机控制系统。
第四条子控制系统(Sub-Contronl System)构成机炉协调控制系统的机炉各主要参数的调节系统。
第五条顺序控制系统(Sequence Control System)----SCS 实现生产过程和所要求的一系列顺序动作的控制。
第六条子组级顺序控制(Sub-group of Sequence Control) 控制范围仅限于单台辅机及其附属设备的顺序控制。
第七条组级顺序控制(Group of Sequence Control)控制范围包括有关联的多个子组级的顺序控制。
第八条开关量信号(On-Off Signal)只有电路合通或断开两种工作状态的信号。
火力发电厂模拟量控制系统验收测试规程编制说明
《火力发电厂模拟量控制系统验收测试规程》的编制说明摘要：新颁布的电力行业标准《火力发电厂热工自动化系统检修运行维护规程》DL/T 774—2004和报批中的电力行业标准《火力发电厂模拟量控制系统验收测试规程》采用了新的、统一的“火电厂模拟量控制系统性能测试”标准，文章介绍了标准编制的背景和主要内容。
新标准根据不同等级、不同类型机组分别给出了协调控制系统（CCS）的合格指标和优良指标，制定了新建机组各阶段验收测试的主要内容和要求，进一步完善附录中给出的模拟量控制系统（MCS）性能测试指标。
最终，建立了火力发电厂MCS基建验收和最终验收的统一测试标准。
关键词：火电厂自动控制；协调控制系统（CCS）；模拟量控制系统（MCS）1 编制背景多年以来，对火电厂模拟量控制系统（MCS）的品质进行验收测试时，主要参考了以下相关标准：①《热工仪表及控制装置检修运行规程（试行）》水电生字［1986］93号；②原电力部建质［1996］40号文发布的《自动投入率统计方法》、《负荷变动试验导则》；③原电力部建质［1996］111号文发布的《火电工程调整试运质量检验及评定标准》；④原电力部电综［1998］179号文发布的《火电机组启动验收性能试验导则：5.11机组RB功能试验》；⑤《火力发电厂模拟量控制系统在线验收测试规程》DL/T 657—1998。
近几年来随着热工自动化技术的发展，火电机组模拟量控制系统的应用水平有以下2个显著特点：①新建火电机组模拟量控制系统的应用水平随着协调控制技术的发展不断提高，在调试质量控制上已打破了基建与试生产的界线；②随着分散控制系统的发展，大量300 MW等级以下的火电机组通过DCS自动化改造也实现了协调控制并可参与电网自动控制发电（AGC）调节。
因此，通过对火电厂模拟量控制系统测试标准的研究，编制一本在测试项目和质量指标都较为统一和完整的火电厂模拟量控制系统性能测试标准，是当前电力行业从事热工自动化工作的迫切需要。
火力发电厂分散控制系统验收测试规程简介
温度变化率 ： Ｃ 设备间温度变化 ＜５ ／： ＤＳ ￣ ￣ｈ Ｃ 振动 ： Ｃ 设备间地面振幅＜ ． ｍ： ＤＳ Ｏｍ ５ 照明： Ｃ 设备间距地面 ０ ｍ处照度不低于 ＤＳ ． ８
４ ． 干扰 能力测试 ４抗
《 火力发电厂分散控制系统验收测试规程》 对 验 收测试 条件 进行 了规 定 ． 求 Ｄ Ｓ的全 部现 场 要 Ｃ 设备安装 、调试完成 、火电机组及辅机已稳定运 行， 根据 机组 １８小 时（２小 时 ） ６ ７ 试运 行验 收 和最
终 验 收 的不 同情 况 Ｄ Ｓ应 随机 组 分别 连 续 运 行 Ｃ 时 间超过 ７天 （ ３天 ） 累计 ６ 或 Ｏ天 ； 对接 地 、 温度 、 湿度 等进行 了如 下规定 ：
张 林 明
申能股份有 限公 司
ＤＳ Ｃ 被广泛的应用 ， 应用类型的多样化 ， 其标准缺
１ 编 写 依 据 和 过 程
１ ． 写依 据 １编
乏通用性和可操作性 。因而 ， 火力发 电厂分散 在《 控制系统验收测试规程》中，根据应用 的实际需 求， 扩大了标准的适应范围 ， 统一 了标准的要求 ， 对验收测试 的内容和方法进行 了规定 ，使其标准 具有通用性 、 可操作性。
２３先 进性 ．
本标准 《 火力发电厂分散控制系统验收测试 规程 》 修订 是 根据 原 国家经 贸 委 电力 司 电力
２ ０ （０ ７ ２０ 关 准 ２）９ ３ 号 《 于下达 ０ ２ 年度 电力行业标 （ ．
订 Ｌ ６ ９ １ ９ 修 ） 计划 的通知》 的安 排 对 Ｄ ｆ ５ — ９ ８
温度 ： Ｃ 设备间温度 １￣～２￣； ＤＳ ５ Ｃ ８ Ｃ 湿度 ： Ｃ 设备间湿度 ４ ％ ０ 任何情况 ＤＳ ５ ～７ ％．
DL%20T659-2006火力发电厂分散控制系统验收测试规程

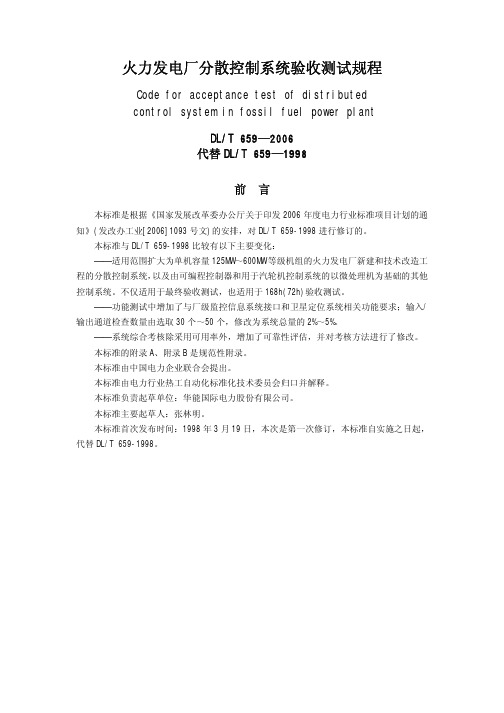

火力发电厂分散控制系统验收测试规程Code for acceptance test of distributedcontrol system in fossil fuel power plantDL/T 659—2006代替DL/T 659—1998前言本标准是根据《国家发展改革委办公厅关于印发2006年度电力行业标准项目计划的通知》(发改办工业[2006]1093号文)的安排，对DL/T 659-1998进行修订的。
本标准与DL/T 659-1998比较有以下主要变化：——适用范围扩大为单机容量125MW～600MW等级机组的火力发电厂新建和技术改造工程的分散控制系统，以及由可编程控制器和用于汽轮机控制系统的以微处理机为基础的其他控制系统。
不仅适用于最终验收测试，也适用于168h(72h)验收测试。
——功能测试中增加了与厂级监控信息系统接口和卫星定位系统相关功能要求；输入/输出通道检查数量由选取30个～50个，修改为系统总量的2%～5%。
——系统综合考核除采用可用率外，增加了可靠性评估，并对考核方法进行了修改。
本标准的附录A、附录B是规范性附录。
本标准由中国电力企业联合会提出。
本标准由电力行业热工自动化标准化技术委员会归口并解释。
本标准负责起草单位：华能国际电力股份有限公司。
本标准主要起草人：张林明。
本标准首次发布时间：1998年3月19日，本次是第一次修订，本标准自实施之日起，代替DL/T 659-1998。
1 范围本标准规定了火力发电厂分散控制系统(distributed control system，简称DCS)验收测试的内容、方法以及应达到的要求。
本标准适用于单机容量为125MW～600MW等级机组的火力发电厂的新建工程各个阶段DCS的验收测试，适用于技术改造工程的DCS或由可编程序控制器(PLC)组成的DCS，以及用于DEH(MEH)的、以微处理器为基础的其他控制系统的验收测试。
其他容量机组DCS的验收测试以及机组DCS重大检修后的验收测试也可参照执行。
《火力发电厂模拟量控制系统验收测试规程》的编制说明
《火力发电厂模拟量控制系统验收测试规程》的编制说明摘要：新颁布的电力行业标准《火力发电厂热工自动化系统检修运行维护规程》DL/T 774—2004和报批中的电力行业标准《火力发电厂模拟量控制系统验收测试规程》采用了新的、统一的“火电厂模拟量控制系统性能测试”标准，文章介绍了标准编制的背景和主要内容。
新标准根据不同等级、不同类型机组分别给出了协调控制系统（CCS）的合格指标和优良指标，制定了新建机组各阶段验收测试的主要内容和要求，进一步完善附录中给出的模拟量控制系统（MCS）性能测试指标。
最终，建立了火力发电厂MCS基建验收和最终验收的统一测试标准。
关键词：火电厂自动控制；协调控制系统（CCS）；模拟量控制系统（MCS）1 编制背景多年以来，对火电厂模拟量控制系统（MCS）的品质进行验收测试时，主要参考了以下相关标准：①《热工仪表及控制装置检修运行规程（试行）》水电生字［1986］93号；②原电力部建质［1996］40号文发布的《自动投入率统计方法》、《负荷变动试验导则》；③原电力部建质［1996］111号文发布的《火电工程调整试运质量检验及评定标准》；④原电力部电综［1998］179号文发布的《火电机组启动验收性能试验导则：5.11机组RB功能试验》；⑤《火力发电厂模拟量控制系统在线验收测试规程》DL/T 657—1998。
近几年来随着热工自动化技术的发展，火电机组模拟量控制系统的应用水平有以下2个显著特点：①新建火电机组模拟量控制系统的应用水平随着协调控制技术的发展不断提高，在调试质量控制上已打破了基建与试生产的界线；②随着分散控制系统的发展，大量300 MW等级以下的火电机组通过DCS自动化改造也实现了协调控制并可参与电网自动控制发电（AGC）调节。
因此，通过对火电厂模拟量控制系统测试标准的研究，编制一本在测试项目和质量指标都较为统一和完整的火电厂模拟量控制系统性能测试标准，是当前电力行业从事热工自动化工作的迫切需要。
DL%20T657-2006火力发电厂模拟量控制系统验收测试规程
火力发电厂模拟量控制系统验收测试规程Code for acceptance test of modulatingcontrol system in fossil fuel power plantDL/T 657—2006代替DL/T 657—1998前言本标准是根据《国家发展改革委办公厅关于印发2006年度电力行业标准项目计划的通知》(发改办工业[2006]1093号文)的安排，对DL/T 657-1998《火力发电厂模拟量控制系统在线验收测试规程》进行修编的。
近几年来，新建火电机组模拟量控制系统的应用水平随着控制技术的发展不断提高，在调试质量控制上已打破了基建与试生产的界线；随着分散控制系统的发展，大量300MW等级以下的火电机组通过DCS自动化改造也实现了协调控制，并参与电网自动发电控制(AGC)；编制一本测试项目和质量指标都较为统一和完整的模拟量控制系统验收测试标准是从事热工自动化工作所迫切需要的。
本标准对DL/T 657-1998的主要修订内容是：——扩大了适用范围，机组容量扩大到125MW～600MW等级机组；——涵盖了新建或技术改造工程验收测试的各个阶段；——在测试项目和质量指标上涵盖整个模拟量控制系统。
本标准自实施之日起，代替DL/T657-1998。
本标准的附录A、附录B、附录C是规范性附录。
本标准由中国电力企业联合会提出。
本标准由电力行业热工自动化标准化技术委员会归口并解释。
本标准负责起草单位：浙江省电力试验研究院。
本标准主要起草人：朱北恒、尹峰。
本标准首次发布时间：1998年3月19日，本次是第一次修订。
1 范围本标准规定了火力发电厂模拟量控制系统验收测试的内容、方法，以及应达到的品质指标。
本标准适用于装设单机容量为125MW～600MW等级机组的火力发电厂新建工程各个阶段和技术改造工程的模拟量控制系统验收测试。
其他容量机组的验收测试以及机组检修后的验收测试也可参照本标准执行。
DL／T658-2006火力发电厂开关量控制系统在线验收测试规程
火力发电厂开关量控制系统验收测试规程Code for acceptance test of on-offcontrol system in fossil fuel power plantDL/T 658—2006代替DL/T 658—1998前 言本标准是根据《国家发展改革委办公厅关于印发2006年度电力行业标准项目计划的通知》(发改办工业[2006]1093号)的安排对DL/T 658-1998进行修订的。
本标准与DL/T 658-1998《火力发电厂顺序控制系统在线验收测试规程》相比有以下主要变化：——适用范围扩大到装设单机容量125MW～1000MW等级机组的火力发电厂新建工程各阶段的开关量控制系统验收测试和技术改造工程的开关量控制系统验收测试。
——考虑到实际可操作性，完好率考核统计期缩短到不少于60d，开关量控制系统使用次数达到5次及以上。
——增加附录A～附录E。
本标准自发布实施之日起，代替DL/T 658-1998。
本标准的附录A、附录B、附录D为规范性附录。
本标准的附录C、附录E为资料性附录。
本标准由中国电力企业联合会提出。
本标准由电力行业热工自动化标准化技术委员会归口并解释。
本标准负责起草单位：华能国际电力股份有限公司。
本标准主要起草人：刘庆红、吴志雄、林新田。
本标准首次发布时间：1998年3月19日，本次为第一次修订。
1 范 围本标准规定了火力发电厂开关量控制系统验收测试的内容、方法以及应达到的要求。
本标准适用于装设单机容量为125MW～1000MW等级机组的火力发电厂新建工程各个阶段的开关量控制系统验收测试和技术改造工程的开关量控制系统验收测试。
其他容量机组的验收测试以及机组重大检修后的测试也可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
DLT6592006火力发电厂分散控制系统验收测试规程1
DLT6592006火力发电厂分散控制系统验收测试规程1一、引言本规程旨在规范火力发电厂分散控制系统（DCS）的验收测试工作，确保 DCS 系统的性能、功能和可靠性满足设计要求和运行标准。
通过详细的测试步骤和标准，为火力发电厂的DCS 系统验收提供指导，保障发电厂的安全、稳定运行。
二、适用范围本规程适用于火力发电厂新建、扩建或改造项目中 DCS 系统的验收测试。
涵盖了 DCS 系统的硬件、软件、通信、控制逻辑等各个方面的测试内容。
三、术语和定义1. 分散控制系统（DCS）：一种基于计算机技术、通信技术和控制技术的综合性控制系统，将电厂的各个控制子系统集中在一个统一的平台上进行管理和控制。
2. 硬件：DCS 系统中的物理设备，包括控制器、输入输出模块、通信网络等。
3. 软件：DCS 系统中的程序和数据，包括操作系统、控制算法、人机界面等。
4. 通信：DCS 系统中各个设备之间的数据传输和交换。
5. 控制逻辑：DCS 系统中用于实现控制功能的程序和算法。
四、验收测试准备1. 测试环境准备搭建与实际运行环境相似的测试平台，包括硬件设备、软件系统、通信网络等。
确保测试环境的稳定性和可靠性，避免因环境因素导致测试结果不准确。
准备测试所需的工具和仪器，如示波器、万用表、逻辑分析仪等。
2. 测试人员准备组建专业的测试团队，包括熟悉 DCS 系统的工程师、测试人员和操作人员。
对测试人员进行培训，使其熟悉测试规程、测试方法和测试工具的使用。
明确测试人员的职责和分工，确保测试工作的顺利进行。
3. 测试计划制定根据项目要求和 DCS 系统的特点，制定详细的测试计划，包括测试内容、测试步骤、测试时间、测试人员等。
测试计划应经业主、监理和施工单位等相关方的审核和批准。
五、硬件验收测试1. 控制器验收测试外观检查：检查控制器的外观是否完好，有无损坏、变形、划痕等。
功能测试：测试控制器的基本功能，如输入输出点数、控制算法、通信接口等，确保控制器能够正常工作。
火力发电厂分散控制系统验收测试规程
火力发电厂分散控制系统验收测试规程包括以下方面：
测试目的：明确分散控制系统测试的目的和内容，包括测试的范围、要求和标准等。
测试方法：确定分散控制系统测试的方法和流程，包括测试计划、测试环境、测试工具和测试流程等。
测试内容：明确分散控制系统测试的内容和标准，包括各个子系统、模块和功能的测试要求和指标。
测试数据：确定分散控制系统测试的数据和样本，包括测试用例、测试数据、测试结果和测试报告等。
测试评估：根据测试结果进行系统评估和分析，包括性能评估、稳定性评估和可靠性评估等。
缺陷处理：在测试过程中发现的问题和缺陷需要及时记录和处理，包括问题定位、问题跟踪和问题解决等。
测试验收：在测试完成后，需要进行测试验收和确认，包括测试结果和测试报告的审核和确认。
总之，火力发电厂分散控制系统验收测试规程需要详细规定测试目的、方法、内容、数据、评估、缺陷处理和验收等方面的要求和标准，以确保分散控制系统的质量和性能符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
火力发电厂分散控制系统验收测试规程火力发电厂分散控制系统验收测试规程Code for acceptance test of distributed control system in fossil fuel power plant 前言根据国家电力行业热工自动化标准化技术委员会电自标［ 2003 ］ 01 号（国家经贸委电力司电力（ 2002 ） 973 号）文的通知，组织编制本规程。
本规程自 200 X 年 XX 月 XX 日起发布实施，代替原 98 版《火力发电厂分散控制系统在线验收测试规程》。
本规程的附录A是规范性附录，附录B是资料性附录。
本规程由国家电力行业热工自动化标准化技术委员会提出并归口。
本规程负责起草单位：华能国际电力股份有限公司。
本规程主要起草人：张林明、×××。
本规程由电力行业热工自动化标准化技术委员会解释。
目录1. 范围2. 规范性引用文件3. 术语、定义和缩略语4. 测试条件5. 功能测试6. 性能测试7. 抗干扰能力测试8. 文档验收9. 可用率考核附录A（规范性附录）附录B（资料性附录）中华人民共和国电力行业标准火力发电厂分散控制系统验收测试规程Code for acceptance test of distributed control system in fossil fuel power plant 1. 范围本规程规定了火力发电厂分散控制系统验收测试的内容、方法以及应达到的标准。
本规程适用于装设单机容量为125MW~600MW等级机组的火力发电厂的新建或技术改造的分散控制系统或由PLC组成的分散控制系统以及用于DEH(MEH)的以微处理器为基础的控制系统的最终验收测试及168小时的工程验收测试。
其它容量机组的验收测试以及机组检修后的测试也可参照执行。
2. 规范性引用文件下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。
DL 5000 2000 火力发电厂设计技术规程JB／T S234 91 工业控制计算机系统验收大纲SDJ 279 90 电力建设施工及验收技术规范(热工仪表及控制装置篇) 电建[1996]第159号火力发电厂基本建设工程启动及竣工验收规程电规发[1996]第214号单元机组分散控制系统设计若干技术问题规定DT/T 774 --2001 火力发电厂分散控制系统运行检修导则DL/T 701-1999 火力发电厂热工自动化术语3. 术语、定义和缩略语3.1 数据采集系统(data acquisition system，简称DAS)采用数字计算机系统对工艺系统和设备的运行参数进行测量，对测量结果进行处理、记录、显示和报警，对机组的运行情况进行计算和分析，并提出运行指导的监视系统。
3.2 模拟量控制系统(modulating control system，简称MCS)实现锅炉、汽轮机及辅助系统参数自动控制的总称。
在这种系统中，常包含参数自动控制及偏差报警功能，对前者，其输出量为输入量的连续函数。
在对外文件中也可称闭环控制系统CCS（close loop control system）。
（引用DL/T701-1999 火力发电厂热工自动化术语）3.3 开关量控制系统(on-off control system，简称OCS)实现机、电、炉及其辅助设备启、停或开、关的操作及对某一工艺系统或主要辅机按一定规律进行控制的控制系统。
3.4 炉膛安全监控系统(furnace safety supervisory system，简称FSSS)当锅炉炉膛燃烧熄火时，保证炉膛不发生爆炸(外爆或内爆)而采取监视和控制措施的自动系统。
3.5 数字式电液控制系统(digital electro-hydraulic control, 简称DEH)由按电气原理设计的敏感元件、数字电路（计算机）、按液压原理设计的放大元件和液压伺服机构构成的汽轮机控制系统，自动维持汽轮机转速和功率在指定值、实现汽轮机各种运行工况自动控制的总称。
3.6 给水泵汽轮机电液控制系统（micro-electro-hydraulic control system , 简称MEH）用微电子技术及液压伺服机构实现给泵汽轮机自动控制各项功能的控制系统。
（引用DL/T701-1999 火力发电厂热工自动化术语）注：实际上也是数字式电液控制系统，但为了与大汽轮机的"DEH"相区别，习惯上称为"MEH"3.7 厂级监控信息系统（plant supervisory information system ，简称 SIS）利用网络通信技术将各机组DCS、PLC等监控系统中的有关实时数据送至值长和各级管理人员的操作台上，为值长和各级管理人员等监控全厂机组安全经济运行、状态检修提供所需的实时信息。
同时也可以接受调度信息将负荷指令发送至各个单元机组的DCS。
4. 测试条件4.1 接入分散控制系统的全部现场设备，包括变送器、执行器、接线箱以及电缆等设备均应按照有关标准进行安装、调试、试运行并按SDJ279要求验收合格。
4.2 分散控制系统的硬件和软件应按照制造厂的说明书和有关标准完成安装和调试，并已投入连续运行。
4.3 火电机组及辅机在试生产阶段中已经稳定运行，且分散控制系统随机组连续运行时间超过90天。
4.4 分散控制系统的工作环境符合以下技术指标：温度15℃~ 28℃湿度45％～ 70％，任何情况下不许结露温度变化率≤5℃/h振动振幅<0.5mm照明距地面0.8m处照度不低于2001x含尘量达到表1中的二级标准。
4.5 分散控制系统投入运行后的运行记录应完整。
运行记录的格式见附录B(资料性附录)。
设计、安装和调试的其它资料也应齐全。
4.6 分散控制系统的供电电源品质应符合制造厂的技术条件。
4.7 测试所需的计量仪器应具备有效的计量检定证书。
计量仪器的误差限应小于或等于被校对象误差限的三分之一。
4.8 DCS的CPU负荷率、通讯负荷率的测试方法由DCS厂家提供，经用户认可后方可作为测试方法使用，如DCS厂家不能提供测试方法，则由用户设法提供测试方法，作为考核CPU负荷率、通讯负荷率的标准。
4.9 分散控制系统的接地应符合制造厂的技术条件和有关标准的规定。
屏蔽电缆的屏蔽层必须单点接地。
分散控制系统采用独立接地网时，若制造厂无特殊要求，则其接地极与电厂电气接地网之间应保持10m以上的距离，且接地电阻不得超过2Ω。
当分散控制系统与电厂电力系统共用一个接地网时，控制系统地线与电气接地网只允许有一个连接点，且接地电阻应小于0.5Ω。
4.10 以上4.1、4.2、4.5、4.6、4.7、4.9同时是168小时的验收条件。
5. 功能测试5.1 输入和输出功能的检查选取1%~4% 个具有代表性的通道进行检查。
5.1.1输入参数真实性判断功能的检查。
在输入通道接入超过量程信号，检查系统的故障诊断功能，并能在CRT上正确显示。
人为断开输入通道的回路，检查CRT的显示是否正确。
5.1.2输入参数正确性修正功能的检查。
检查流量和汽包水位的温度和压力修正及热电偶冷端温度修正功能。
5.1.3输入参数二次计算功能的检查(包括开方值、平均值、差值、最大值、最小值和累计值等)。
5.1.4输入参数数字滤波功能的检查。
5.1.5输入参数越限报警功能的检查。
5.1.6输入通道控制功能的检查。
5.1.7 输出功能检查，在DCS的输出通道中，设置超过量程的参数，检查系统的故障报警和故障诊断功能。
人为设置断开输出信号，检查现场设备是否按设计要求动作。
5.2 人机接口功能的检查5.2.1操作员站功能的检查。
5.2.2工程师站功能的检查。
检查内容有控制逻辑的组态、修改和下载，CRT画面的生成、修改和下载，数据库的生成、修改等。
5.2.3工程师站和操作员站之间的闭锁和保护功能的检查，功能互换的检查。
5.3 显示功能的检查5.3.1检查显示画面的种类及数量，应与原设计相符。
显示画面包括流程图、参数图、实时趋势图、历史趋势图、棒形图、报警显示和操作画面等。
5.3.2检查显示画面的更新频率和画面更新数据量。
5.3.3检查显示分区（窗口）的划分、使用方法及其功能。
5.3.4大屏幕功能的检查。
5.4 打印和制表功能的检查5.4.1检查定时制表的类型、数量表内包含的过程变量数及表内参数。
5.4.2检查随机制表的内容及有关特性，包括参数越限打印、复位打印、开关量变态打印、事故追忆打印、事件顺序打印以及工程师站的打印等。
5.4.3检查请求打印的内容及其特任。
包括模拟量一览打印、成组打印、机组启停参数打印、测点清单打印、CRT画面拷贝打印、组态图、逻辑图等。
5.5 事件顺序记录和事故追忆功能的检查检查打印内容、时间和时间分辨率。
5.6 历史数据存储功能的检查检查存储数据内容、存储容量、时间分辨率是否达到合同要求及检索数据的方法是否达到合同要求。
5.7 机组安全保证功能的检查5.7.1 检查保证机组启停和正常运行工况安全的操作指导项目和内容。
5.7.2 检查影响机组安全的工况计算项目及统计内容，包括重要参数越限时间累计和重要辅机运行时间累计等。
5.7.3 检查机组大联锁保护、锅炉、汽机、发电机、主变保护的每一测点和信号通道的冷态、热态校验记录。
5.8 输入测点冗余功能的测试人为断开运行中的输入测点、检查相应输入通道的工作。
5.9 DCS的远程I/O通讯接口的测试检查检查通讯接口的负荷率、通讯速率和所有通过通讯传递的数据的正确性。
5.10 各控制系统之间的通讯接口测试检查5.10.1 当接口监控过程需双向通讯时，通讯接口应是冗余的，在机组运行时进行冗余切换试验，检查切换应是无扰的。
5.10.2 人为设置冗余通讯接口的任一侧故障，对监控应无任何影响，同时检查操作员站应有通讯接口故障报警和记录。
5.11 分散控制系统与SIS系统的通讯接口测试检查5.11.1 检查通讯接口接收的DCS数据的完全性，SIS系统应能接收到DCS的全部I/O点和中间变量。
5.11.2 SIS接口应是冗余的，并进行冗余功能切换检查。
5.11.3 SIS接口的通讯速率检查。
模拟量的传输速率不低于每5秒传送10000个点，数字量的传输速率不低于每2秒传送10000个点。
5.12 GPS功能检查5.12.1 检查GPS时钟输出信号精度至少达到1μs。
5.12.2 GPS与DCS之间应每秒进行一次时钟同步，当DCS时钟与GPS时钟失锁时，DCS应有输出报警。
5.13 DAS系统性能计算检查性能计算是在线的，应包括发电机组及辅机的各种效率及性能参数，至少10分钟计算一次，精度高于0.1%。
