第10章+三相永磁同步电动机
永磁同步电动机的工作原理
永磁同步电动机的工作原理
永磁同步电动机是一种利用永磁体产生磁场与电流产生的磁场之间的相互作用来实现电动机工作的电机。
其工作原理如下：
1. 永磁体磁通产生：在永磁同步电动机内，通过一组永磁体（通常为强大的永磁体磁铁）产生持久稳定的磁通，这个磁场是固定的，不需要外部电源。
2. 定子产生旋转磁场：在电动机的定子中通过三相交流电源输入三相电流，产生旋转磁场。
这个旋转磁场的频率和大小由输入电源的电压和频率决定。
3. 磁场相互作用：永磁体产生的稳定磁场与旋转磁场相互作用产生转矩。
旋转磁场的磁场分布会推动永磁体内的磁场旋转，从而使电动机动起来。
4. 运动控制：通过控制电动机输入的电流频率和幅值，可以调整旋转磁场的磁场分布，实现对电动机运动的控制。
通过调整电流频率和幅值，可以改变磁场相互作用的方式，从而实现调速、定位等功能。
总结起来，永磁同步电动机的工作原理是通过永磁体产生的稳定磁场与电流产生的旋转磁场相互作用，从而产生转矩，驱动电动机工作。
控制电流的频率和幅值可以实现对电动机运动的精确控制。
三相永磁同步电机坐标变换推导

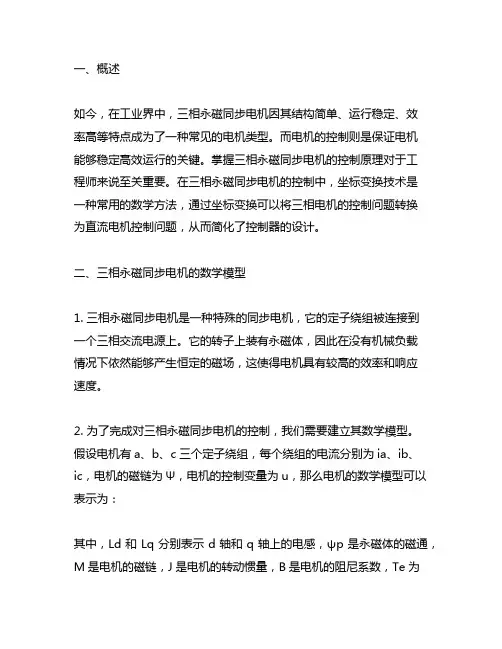

一、概述如今，在工业界中，三相永磁同步电机因其结构简单、运行稳定、效率高等特点成为了一种常见的电机类型。
而电机的控制则是保证电机能够稳定高效运行的关键。
掌握三相永磁同步电机的控制原理对于工程师来说至关重要。
在三相永磁同步电机的控制中，坐标变换技术是一种常用的数学方法，通过坐标变换可以将三相电机的控制问题转换为直流电机控制问题，从而简化了控制器的设计。
二、三相永磁同步电机的数学模型1. 三相永磁同步电机是一种特殊的同步电机，它的定子绕组被连接到一个三相交流电源上。
它的转子上装有永磁体，因此在没有机械负载情况下依然能够产生恒定的磁场，这使得电机具有较高的效率和响应速度。
2. 为了完成对三相永磁同步电机的控制，我们需要建立其数学模型。
假设电机有a、b、c三个定子绕组，每个绕组的电流分别为ia、ib、ic，电机的磁链为Ψ，电机的控制变量为u，那么电机的数学模型可以表示为：其中，Ld和Lq分别表示d轴和q轴上的电感，ψp是永磁体的磁通，M是电机的磁链，J是电机的转动惯量，B是电机的阻尼系数，Te为电机的电磁转矩。
三、坐标变换推导1. 在三相永磁同步电机的控制中，我们通常使用dq坐标系来描述电机的运动状态。
在dq坐标系中，d轴与永磁体的磁通方向一致，q轴与d轴垂直。
通过dq坐标变换可以将三相电机的控制问题转换为直流电机的控制问题。
2. 我们可以通过以下的数学推导来实现坐标变换：在直角坐标系下，电机的三相电流可以表示为：假设θ为电机的旋转角度，那么dq坐标系转换可以表示为：在dq轴上，电机的电流可以表示为：通过以上推导，我们可以得到电机在dq坐标系下的控制方程，从而可以实现对电机的控制。
四、结论通过以上的推导，我们可以看到坐标变换技三相永磁同步电机坐标变换推导是电机控制中的关键步骤。
坐标变换可以让我们更方便地对电机进行控制，简化了控制器的设计流程，并且使得控制更加高效和稳定。
在坐标变换的基础上，我们可以进一步推导出电机的控制方程，从而实现对电机的精确控制。
三相永磁同步电机实验
实验三三相永磁同步电机实验一、实验目的1、掌握三相永磁同步电机结构特点2、掌握三相永磁同步电机工作原理3、掌握三相永磁同步电机运行特性二、预习要点1、三相永磁同步电机的工作原理2、三相永磁同步电机的运行特性三、实验项目1、测量定子绕组的冷态电阻。
2、速度—频率n=f（f）测试3、压频—转矩特性的测定4、测取三相永磁同步电机在工频下的工作特性。
四、实验方法1序号型号名称数量1 HK01 电源控制屏1件2 HK02 实验桌1件3 HK03 涡流测功系统导轨1件4 HK91 三相永磁同步电机控制箱1件5 HK91 三相永磁同步电机1件2、屏上挂件排列顺序HK913、测量定子绕组的冷态直流电阻。
将电机在室内放置一段时间，用温度计测量电机绕组端部或铁心的温度。
当所测温度与冷却介质温度之差不超过2K时，即为实际冷态。
记录此时的温度和测量定子绕组的直流电阻，此阻值即为冷态直流电阻。
(1) 伏安法测量线路图为图3-1。
直流电源用主控屏上电枢电源先调到50V。
开关S选用D51挂件上的双刀双掷开关，R用1800Ω可调电阻。
图3-1 三相交流绕组电阻测定量程的选择：测量时通过的测量电流应小于额定电流的20%，约为50毫安，因而直流电流表的量程用200mA档，直流电压表量程用20V档。
按图3-1接线。
把R调至最大位置，合上开关S，调节直流电源及R阻值使试验电流不超过电机额定电流的20%，以防因试验电流过大而引起绕组的温度上升，读取电流值，再读取电压值。
调节R使A表分别为50mA，40mA，30mA测取三次，取其平均值，测量定子三相绕组的电阻值，记录于表3-1中。
表3-1 室温℃绕组Ⅰ绕组Ⅱ绕组ⅢI（mA）U（V）R（Ω）R平均（Ω）4、速度—频率n=f（f）测试(1) 按图3-2接线。
电机绕组为Y接法，直接与涡流测功机同轴联接。
图3-2 速度—频率n=f（f）测试接线图(2) 按下控制屏上的“启动”按钮，把交流调压器调至电压380V，首先按下变频器上的PU/EXT按钮，调节左侧旋钮使频率显示为零，然后按下RUN使电机运转起来，然后调节变频器左侧旋钮既可调节频率从而改变转速。
三相交流永磁同步驱动电机励磁方式
三相交流永磁同步驱动电机励磁方式一、概述三相交流永磁同步电机是一种高性能、高效率的电机，广泛应用于工业生产和交通工具领域。
其励磁方式是影响其性能和效率的关键因素之一。
在本文中，我们将探讨三相交流永磁同步驱动电机的励磁方式，包括直接励磁和间接励磁两种方式的原理、特点、优缺点以及在实际应用中的适用场景。
二、直接励磁方式直接励磁方式是指通过外部直流电源直接为永磁同步电机提供磁场励磁的方式。
其原理是利用外部直流电源产生恒定的磁场，通过转子定子之间的空气隙传递给转子，从而使得电机能够产生稳定的磁场，实现电机的驱动。
直接励磁方式的特点是励磁电流恒定，磁场稳定，能够提供较高的功率密度和效率。
由于直接励磁方式不需要额外的磁场反馈装置，因此结构简单，成本相对较低。
直接励磁方式也能够实现电机的精确控制，适用于对精度要求较高的场合。
然而，直接励磁方式也存在一些缺点。
直接励磁需要使用外部直流电源，并且要求其稳定性和可靠性较高，增加了系统的复杂度和成本。
直接励磁方式在高速、高温等特殊工况下容易出现励磁失效的情况，影响了电机的性能和寿命。
直接励磁方式在一些特殊场合中并不适用。
三、间接励磁方式间接励磁方式是指通过转子上的感应电动势来产生磁场的方式。
其原理是利用转子在旋转过程中产生的感应电动势，使得转子上的永磁体也产生磁场，从而实现电机的励磁。
间接励磁方式的特点是不需要外部直流电源，能够减少系统的复杂度和成本。
由于感应电动势的产生与转子的旋转速度成正比，因此间接励磁方式能够随着电机的转速变化而自动调节磁场的大小，实现了较好的动态性能。
然而，间接励磁方式也存在着一些问题。
由于感应电动势的大小与转子的转速成正比，因此在低速或者静止状态下无法产生足够的磁场，影响了电机的起动性能。
由于感应电动势的产生需要转子上的导体与磁场的相对运动，因此在高速、高温等工况下容易出现感应电动势不稳定的情况，影响了电机的性能。
四、直接励磁与间接励磁的适用场景比较在实际应用中，选择合适的励磁方式需要根据电机的性能要求、工作环境和成本等因素综合考虑。
三相永磁同步电动机技术条件

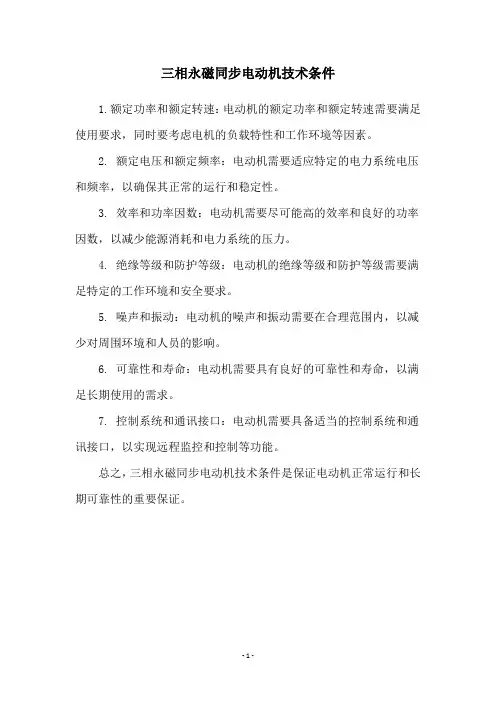

三相永磁同步电动机技术条件
1.额定功率和额定转速：电动机的额定功率和额定转速需要满足使用要求，同时要考虑电机的负载特性和工作环境等因素。
2. 额定电压和额定频率：电动机需要适应特定的电力系统电压和频率，以确保其正常的运行和稳定性。
3. 效率和功率因数：电动机需要尽可能高的效率和良好的功率因数，以减少能源消耗和电力系统的压力。
4. 绝缘等级和防护等级：电动机的绝缘等级和防护等级需要满足特定的工作环境和安全要求。
5. 噪声和振动：电动机的噪声和振动需要在合理范围内，以减少对周围环境和人员的影响。
6. 可靠性和寿命：电动机需要具有良好的可靠性和寿命，以满足长期使用的需求。
7. 控制系统和通讯接口：电动机需要具备适当的控制系统和通讯接口，以实现远程监控和控制等功能。
总之，三相永磁同步电动机技术条件是保证电动机正常运行和长期可靠性的重要保证。
- 1 -。
永磁同步电机介绍ppt课件
永磁同步电机主要由定子、转子和端盖等部件构成，定子由叠片叠压而成以减少电动机 运行时产生的铁耗，其中装有三相交流绕组，称作电枢。转子可以制成实心的形式，也 可以由叠片压制而成，其上装有永磁体材料。根据电机转子上永磁材料所处位置的不同， 永磁同步电机可以分为突出式与内置式两种结构形式，图1给出相应的示意图。突出式 转子的磁路结构简单，制造成本低，但由于其表面无法安装启动绕组，不能实现异步起 动。
谢谢
Байду номын сангаас
永磁同步电机介绍ppt课 件
演讲人
永磁同步电动机以永磁体提供励磁，使电动机结构较为简单，降低了加工和装配费用， 且省去了容易出问题的集电环和电刷，提高了电动机运行的可靠性；又因无需励磁电流， 没有励磁损耗，提高了电动机的效率和功率密度。
永磁同步电动机由定子、转子和端盖等部件构成。定子与普通感应电动机基本相同，采 用叠片结构以减小电动机运行时的铁耗。转子可做成实心，也可用叠片叠压。电枢绕组 可采用集中整距绕组的，也可采用分布短距绕组和非常规绕组。
内置式转子的磁路结构主要有径向式、切向式和混合式3 种，它们之间的区别主要在于永磁体磁化方向与转子旋转 方向关系的不同。图2给出3种不同形式的内置式转子的 磁路结构。由于永磁体置于转子内部，转子表面便可制成 极靴，极靴内置入铜条或铸铝等便可起到启动和阻尼的作 用，稳态和动态性能都较好。又由于内置式转子磁路不对 称，这样就会在运行中产生磁阻转矩，有助于提高电机本 身的功率密度和过载能力，而且这样的结构更易于实现弱 磁扩速。
永磁同步电机三相电流之间的关系
永磁同步电机三相电流之间的关系永磁同步电机是一种高效能的电机，具有高功率因数和高功率密度等特点，因此在各种工业和交通领域得到越来越广泛的应用。
而了解永磁同步电机三相电流之间的关系，不仅对于电机的设计和控制有着重要的指导作用，也可以为我们理解永磁同步电机的原理提供帮助。
本文将从以下三个方面介绍永磁同步电机三相电流之间的关系。
一、永磁同步电机的基本原理永磁同步电机是一种通过交变磁场作用于永磁体和定子绕组产生相互作用而转动的电动机。
其基本原理是通过交流电源产生的三相交流电流作用于定子绕组，产生旋转磁场，而永磁体则在这个旋转磁场的作用下跟随着旋转。
由于永磁体具有强磁性，因此可以为电机提供高效能的磁场能量，进而实现高效率的转动。
二、永磁同步电机三相电流的关系在永磁同步电机的运行过程中，三相电流之间存在着紧密的关系。
具体来讲，永磁同步电机的三相电流之间呈120度相位差，也就是说，在任意时刻中，三相电流分别呈相位差120度的正弦波形态。
此外，三相电流之间的大小和相位差与电机的负载情况有关。
在轻载和无负载的情况下，三相电流近似为正弦波形态，幅值较小，相位差近似为120度。
随着负载的增加，三相电流的幅值和相位差也会发生变化，其中，幅值的变化主要是由于负载带来的额外电阻和电感的影响，而相位差的变化则是由于电机的传递函数和控制系统的影响。
总体来看，三相电流的大小和相位差不仅决定了电机的输出功率和效率，还直接影响电机的耐久性和寿命。
三、永磁同步电机三相电流的控制为了实现对永磁同步电机的精确控制，需要对其三相电流进行精密调节，以使其满足设定的工作要求。
常见的永磁同步电机三相电流控制方法包括单闭环控制、双闭环控制和向量控制等。
其中，单闭环控制通过控制定子绕组的电流大小和相位，实现对电机输出转矩的调节；双闭环控制则在此基础上增加了转速反馈控制，实现对电机转速的精准控制；向量控制则是一种基于坐标变换的控制方法，通过将三相电流转换成d轴电流和q轴电流控制，并结合电机本身的数学模型，实现对电机的精密控制。
三相交流永磁同步电机
三相交流永磁同步电机
三相交流永磁同步电机是一种应用广泛的电机类型，它具有高效率、高功率密度和低噪音等优点，在工业领域和日常生活中得到了广泛应用。
本文将介绍三相交流永磁同步电机的工作原理、特点及应用领域。
三相交流永磁同步电机是一种采用三相交流电源供电的电机，其转子上装有永磁体，通过与定子上的绕组产生磁场相互作用来实现电动机转动。
与传统的感应电机相比，永磁同步电机不需要外部励磁，因此具有更高的效率和功率因数。
此外，永磁同步电机具有响应速度快、动态性能好的特点，适用于需要快速启动和精准控制的场合。
三相交流永磁同步电机的主要特点包括：首先，具有恒定的磁场，因为永磁体在转子上固定，不受外部电磁场的影响，因此保持了恒定的磁场强度；其次，具有高效率和功率密度，由于永磁同步电机无需励磁，减少了能量损耗，提高了电机的效率；再次，具有良好的动态性能，响应速度快，转矩波动小，适用于需要精准控制的场合。
三相交流永磁同步电机在工业领域和日常生活中有着广泛的应用。
在工业机械领域，永磁同步电机常用于风力发电机组、电动汽车、轨道交通等领域，其高效率和稳定性能受到了广泛认可。
在家电领域，永磁同步电机常用于空调、洗衣机、冰箱等家电产品中，其低噪音和节能环保的特点深受消费者喜爱。
总的来说，三相交流永磁同步电机是一种性能优越的电机类型，具有高效率、高功率密度和低噪音等优点，广泛应用于工业领域和日常生活中。
随着科技的不断发展，永磁同步电机在未来将会有更广阔的应用前景，为人类的生产生活带来更多便利和效益。
三相稀土永磁同步电动机
三相稀土永磁同步电动机三相稀土永磁同步电动机是一种高效率、高性能的电动机，它采用稀土永磁材料作为磁场源，具有高磁能积、高磁导率、高矫顽力等优点，能够实现高效率、高功率密度和高转矩密度。
下面就三相稀土永磁同步电动机进行详细介绍。
一、三相稀土永磁同步电动机的结构三相稀土永磁同步电动机的结构主要由转子、定子、端盖、轴承、风扇等组成。
其中，转子是由稀土永磁材料制成的，定子则是由铜线绕成的线圈和铁芯组成的。
转子和定子之间的间隙非常小，可以减小机械损耗和电磁损耗，提高电机的效率。
二、三相稀土永磁同步电动机的工作原理三相稀土永磁同步电动机的工作原理是基于磁场的相互作用。
当电流通过定子线圈时，会产生一个旋转磁场，这个旋转磁场会与转子上的永磁体磁场相互作用，从而产生转矩，使转子旋转。
由于稀土永磁材料的磁导率高，矫顽力大，因此可以在较小的体积内产生较强的磁场，从而提高电机的功率密度和转矩密度。
三、三相稀土永磁同步电动机的优点1. 高效率：稀土永磁材料具有高磁导率和高矫顽力，可以在较小的体积内产生较强的磁场，从而提高电机的效率。
2. 高功率密度：稀土永磁材料的磁能积高，可以在较小的体积内存储更多的磁能，从而提高电机的功率密度。
3. 高转矩密度：稀土永磁材料的矫顽力大，可以在较小的体积内产生更大的磁场，从而提高电机的转矩密度。
4. 高可靠性：稀土永磁材料的磁性稳定性好，不易磁化反转，从而提高电机的可靠性。
5. 低噪音：稀土永磁同步电动机的转子和定子之间的间隙非常小，可以减小机械损耗和电磁损耗，从而降低噪音。
四、三相稀土永磁同步电动机的应用领域三相稀土永磁同步电动机广泛应用于电动汽车、电动自行车、电动工具、家用电器、工业自动化等领域。
由于其高效率、高功率密度和高转矩密度等优点，可以大大提高设备的性能和效率，从而降低能源消耗和环境污染。
总之，三相稀土永磁同步电动机是一种高效率、高性能的电动机，具有高功率密度、高转矩密度、高可靠性和低噪音等优点，广泛应用于电动汽车、电动自行车、电动工具、家用电器、工业自动化等领域。
三相交流永磁同步电机
三相交流永磁同步电机三相交流永磁同步电机是一种高效率、高功率因数、高起动转矩、结构简单的电机。
它利用交流电源的三相电流产生旋转磁场，通过永磁体和定子产生的磁场之间的相互作用实现转矩输出。
相对于传统的感应电机，三相交流永磁同步电机具有更高的效率和更小的体积。
三相交流永磁同步电机由定子和转子组成。
定子的磁场是通过三相交流电源产生的，而转子的磁场则由永磁体提供。
当定子的三相电流依次通过定子绕组时，会在定子绕组中产生一个旋转磁场。
转子上的永磁体受到定子磁场的作用，会随之旋转，从而实现电机的转动。
与传统的感应电机相比，三相交流永磁同步电机具有以下几个优点。
首先，它具有更高的效率。
因为永磁体产生的磁场不需要消耗电能，所以三相交流永磁同步电机的效率更高。
其次，它具有更高的功率因数。
由于永磁体的存在，三相交流永磁同步电机的功率因数较高，可以减少电网的无功功率损耗。
再次，它具有更高的起动转矩。
永磁体的磁场强度较大，可以提供较高的起动转矩，使电机能够在瞬态负载下快速启动。
最后，它具有较小的体积。
由于永磁体的磁场可以直接产生转矩，所以三相交流永磁同步电机的结构相对简单，体积较小。
三相交流永磁同步电机在工业和交通领域得到了广泛应用。
在工业领域，它常用于驱动一些需要较高效率和较大起动转矩的设备，如压缩机、泵等。
在交通领域，它常用于电动汽车、电动摩托车等车辆的驱动系统。
由于永磁同步电机具有高效率和高功率因数的特点，可以提高车辆的续航里程和运行效率。
然而，三相交流永磁同步电机也存在一些问题。
首先，永磁体的稀土矿物资源较为有限，因此永磁体的价格较高。
其次，永磁体在高温环境下容易失磁，因此需要进行冷却措施。
此外，三相交流永磁同步电机的控制较为复杂，需要采用先进的电机控制技术。
三相交流永磁同步电机是一种高效率、高功率因数、高起动转矩的电机。
它利用永磁体和定子产生的磁场之间的相互作用实现转矩输出。
相对于传统的感应电机，三相交流永磁同步电机具有更高的效率和更小的体积。
