2012机械原理课程设计题目
机械设计模拟样题2012

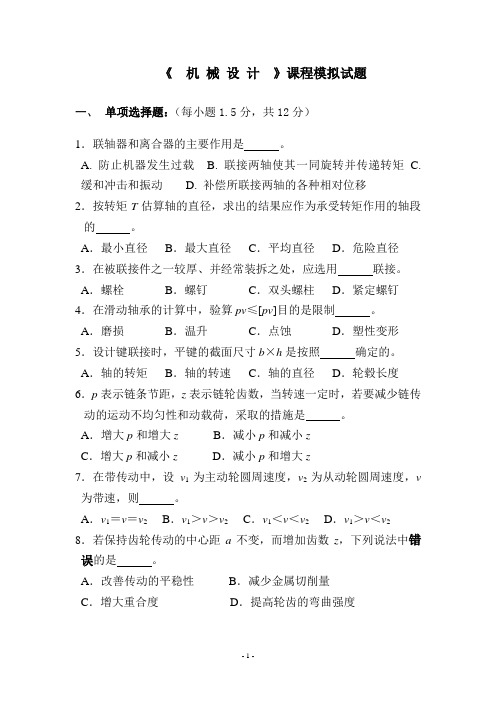

《机械设计》课程模拟试题一、单项选择题：（每小题1.5分，共12分）1．联轴器和离合器的主要作用是。
A. 防止机器发生过载B. 联接两轴使其一同旋转并传递转矩C. 缓和冲击和振动D. 补偿所联接两轴的各种相对位移2．按转矩T估算轴的直径，求出的结果应作为承受转矩作用的轴段的。
A．最小直径B．最大直径C．平均直径D．危险直径3．在被联接件之一较厚、并经常装拆之处，应选用联接。
A．螺栓B．螺钉C．双头螺柱D．紧定螺钉4．在滑动轴承的计算中，验算pv≤[pv]目的是限制。
A．磨损B．温升C．点蚀D．塑性变形5．设计键联接时，平键的截面尺寸b×h是按照确定的。
A．轴的转矩B．轴的转速C．轴的直径D．轮毂长度6．p表示链条节距，z表示链轮齿数，当转速一定时，若要减少链传动的运动不均匀性和动载荷，采取的措施是。
A．增大p和增大z B．减小p和减小zC．增大p和减小z D．减小p和增大z7．在带传动中，设v1为主动轮圆周速度，v2为从动轮圆周速度，v 为带速，则。
A．v1＝v＝v2 B．v1＞v＞v2 C．v1＜v＜v2 D．v1＞v＜v2 8．若保持齿轮传动的中心距a不变，而增加齿数z，下列说法中错误的是。
A．改善传动的平稳性B．减少金属切削量C．增大重合度D．提高轮齿的弯曲强度二、填空题：（每空1.5分，共33分）1．按其承受载荷方向的不同，滑动轴承可分为和。
2．蜗杆传动的失效形式有点蚀、齿根折断、齿面胶合、过度磨损等，其中可能性最大的是和。
3．链传动的失效形式有、、和链条静力拉断。
4．代号为6102的滚动轴承类型是，其内径尺寸为mm，其公差等级为级。
5．带传动工作时，带与带轮之间的现象会导致传动比不恒定，但这是带传动正常工作时固有的特性；而带与带轮之间的现象则是带传动的失效形式之一。
6．用双键时，两个平键应布置在，两个半圆键应布置在；但在强度校核时应按个键计算。
7．联轴器与离合器的主要作用相似，但其根本区别是：离合器可以。
重庆大学2012-2013(1)机械原理试题A卷
重庆大学 机械原理 课程试卷2012 ~2013学年 第 一 学期开课学院： 机械工程 课程号： 11033635考试日期： 2013.1.6考试方式：考试时间： 120 分钟一、平面机构结构分析（15分）1. 计算图1所示机构的自由度，明确指出其中的复合铰链、局部自由度或虚约束；（7分）2. 画出该机构图示瞬时除去虚约束后的低副替代机构示意图；（3分）3. 取与机构自由度数相同且做定轴转动的连架杆为原动件，对低副替代机构进行结构分析。
要求画出机构拆分后的驱动杆组（原动件和机架）和基本杆组，并确定机构的级别。
（5分）二、平面连杆机构分析与设计（25分）1. 已知一曲柄滑块机构，其行程速比系数K =1.4，曲柄等速转动，机构工作行程（慢行程）的时间为7秒，试确定：（5分）（1）该机构属于什么类型的曲柄滑块机构？其极位夹角θ =？（2）机构空回行程（快行程）所需时间是多少？该机构曲柄每分钟转多少转？ 2. 图2所示为按比例尺μl 画出的机构运动简图，DE ⊥DC ，图示瞬时，DC 处于水平位置，其延长线通过点A ，α=45︒。
（10分）（1）设ω1为常数，用相对运动图解法列出求解v B3的矢量方程式（要标注出各已知参量的大小和方向）；能否利用速度影像原理求解图示瞬时构件3上E 点的速度v E ？ （2）自选速度比例尺μv ，画出求解机构在图示瞬时v E 的速度多边形，写出计算构件3的角速度ω3的表达式，确定ω3的转向；（3）图示瞬时，构件3与构件2在重合点B 处的加速度关系式中是否有哥氏加速度a K B3B2？若有，其大小和方向如何确定？命题人：机械原理教学组组题人：秦伟审题人：宋立权命题时间：2012.12教务处制学院 专业、班 年级 学号 姓名公平竞争、诚实守信、严肃考纪、拒绝作弊封线密图1图23. 试设计一曲柄摇杆机构，已知行程速比系数K=1.5，机架长度l AD=100mm，曲柄为主动件。
当摇杆在右极限位置时，曲柄AB2与机架夹角为30︒，如图3所示（图中μl=0.002m/mm），当摇杆在左极限位置时，机构压力角α=30︒。
机械原理课程设计题目综合
(此文档为word格式，下载后您可任意编辑修改！)第四章课程设计题选§4.1 推瓶机构设计一、设计题目设计洗瓶机的推瓶机构。
图4.1是洗瓶机有关部件的工作情况示意图。
待洗的瓶子放在两个转动着的导辊上，导辊带动瓶子旋转。
当推头M把瓶推向前进时，转动着的刷子就把瓶子外面洗净。
当前一个瓶子将洗刷完毕时，后一个待洗的瓶子已送人导辊待推。
图4.1 洗瓶机有关部件的位置示意图二、原始数据和设计要求设计推瓶机构时的原始数据和要求为(1) 瓶子尺寸：大端直径d＝80mm，长200mm。
(2) 推进距离l＝600mm。
推瓶机构应使推头M以接近均匀的速度推瓶，平稳地接触和脱离瓶子，然后，推头快速返回原位，准备第二个工作循环。
(3) 按生产率的要求，推程平均速度为v＝45mms，返回时的平均速度为工作行程的3倍。
(4) 机构传动性能良好，结构紧凑制造方便。
三、设计方案及讨论根据设计要求，推头M可走图4.2所示轨迹，而且在l＝600mm的工作行程中作匀速运动，在其前后作变速远动，回程时有急回运动特性。
对这种运动要求，若用单一的常用基本机构是不容易实现的。
通常，要用若干个基本机构的组合，各司其职，协调动作，才能实现。
在选择机构时，一般先考虑选择满足轨迹要求的机构(基础机构)，而沿轨迹运动时的速度要求，则往往通过改变基础机构主动件的运动速度来满足，也就是让它与一个输出变速度的(附加)机构组合。
读者可查找相关资料——“实现预定轨迹的机构选例”，“具有急回特性的机构选例”以及“实现预定轨迹的曲柄摇杆机构连杆曲线图谱”等作为进行本题方案设计时的参考。
了解到怎样组成机构才能得到所需的轨迹和急回运动特性(如机构中作平面运动的构件上的点才可能产生一定的轨迹；又如，要使机构具有急回运动特性，就必须使作匀速运动的主动件在工作行程和空回行程中的转角大小不同)，以期对新的构思有所启迪。
实现本题要求的机构方案可以有很多，可用多种机构组合来实现。
机械原理课程设计题目
1.题目：自动打印机2. 工作原理及工艺动作过程对于包装好的纸盒上，为了商品某种需要而打印一种记号。
它的动作主要有三个：送料到达打印工位；然后打印记号；最后将产品输出。
3. 原始数据及设计要求1）纸盒尺寸: 长100～150mm、宽70～100mm、高30～50mm；2）自动打印机的生产率: 80次／min；3）驱动电机：Y90S-4，功率N=1.1Kw ，转速n=1400r/min。
4. 设计任务a)执行机构选型与设计：构思出至少3种运动方案，并在说明书中画出运动方案草图，经对所有运动方案进行分析比较后，选择其中你认为比较好的方案进行详细设计，该机构最好具有急回运动特性。
b)对选择的方案画出机构运动循环图c)传动系统的设计d)对选择的方案进行尺寸设计e)用ADAMS或SOLIDWORKS软件对机构进行运动仿真f)用ADAMS或SOLIDWORKS软件对机构进行运动学分析，并画出输出机构的位移、速度、和加速度线图。
在2号图纸上画出最终方案的机构运动简图。
1、设计题目：自动链条编结机2、工作原理及工艺动作过程自动链条编结机是用来制造自行车链条式车锁。
链条由一串链节编结而成，每个链节又被加工成扭曲立体形，使外形美观。
它的主要工艺动作：1）自动送料。
将成盘的直径为2.3-2.5mm的钢丝先进行校直，然后形成螺旋形状。
2）切断并压平。
每次送料停止后，剪下一圈螺旋状的钢丝，并将其平整为平的环形；3）链节扭曲。
在环形钢丝两头夹住，使一夹头旋转45o，将链节扭曲成立体环形，完成一个链节的成型。
4）自动联结。
将螺旋料送进，使穿入成形链节，即既实现送料、又完成联结。
如此循环下去就形成车锁链条。
3、原始数据及设计要求1）每分钟能生产34～45个链节。
2）钢丝材料为低碳钢，直径为2.3-2.5mm，每个链节所用的钢丝长度为35mm，扭曲角度为45o。
3）链条可以承受1200～1800N的拉力。
4、设计方案提示1）校直后钢丝自动间歇送料并绕成螺旋形状，采用间歇运动机构另加绕螺旋钢丝机构。
机械原理课程设计题目
4.蜗轮蜗杆传动中的润滑和冷却问题，以及提高传动效率的措施。
4、教学内容
本节课程将重点强化以下教学内容：
1.齿轮传动系统中的齿轮强度计算，包括接触强度和弯曲强度的校核；
2.带传动中的动态分析，探讨带传动的振动和噪声控制方法；
3.链传动中的链条寿命评估，以及提高链条使用寿命的措施；
2.带传动中传动带的类型选择、弹性滑动和打滑的计算；
3.链传动中链条节距和链轮齿数的匹配，以及链条张紧装置的设计；
4.蜗轮蜗杆传动中蜗杆直径和螺旋角的确定，以及传动效率的分容：
1.齿轮传动中的齿轮啮合原理，探讨无侧隙齿轮传动的设计方法；
2.带传动中传动带的张力计算，以及带轮的结构设计；
机械原理课程设计题目
一、教学内容
本节课选自《机械原理》第五章“机械传动原理及其设计”，围绕以下课程设计题目展开：
1.齿轮传动的设计原理与计算方法；
2.带传动的工作原理及主要参数的确定；
3.链传动的设计与应用；
4.蜗轮蜗杆传动的设计计算。
2、教学内容
本节课程将深入探讨以下教学内容：
1.齿轮传动中齿轮齿数的选取、模数和压力角的确定；
4.蜗轮蜗杆传动中的误差分析和补偿方法，以及传动系统的整体优化设计。
5、教学内容
本节课将深化以下教学内容：
1.齿轮传动中齿轮修形技术的应用，以及修形对传动性能的影响；
2.带传动中带轮的材料选择和热处理工艺对传动性能的影响；
3.链传动中链条的维护与保养方法，以及故障诊断与排除技巧；
4.蜗轮蜗杆传动中蜗杆副的安装与调整，以及传动系统的动态平衡分析。
机械设计机械原理课程设计题目
设计题目1：手动圆柱螺旋弹簧缠绕机设计机构简图：导轨技术要求：弹簧螺距通过调整挂轮传动比可变，钢丝应拉紧，弹簧直径可变，最大长度Lmax为300mm。
主要参数：弹黄中径D2：mm钢丝直径d：mm弹簧螺距p ：mm设计要求：1)拟定机构系统总体运动方案,画出系统运动方案简图，完成论证报告。
2)完成传动系统或执行系统的结构设计，画出传动系统或执行系统的装配图。
3)设计主要构件和零件，完成1张构件图和3张零件工作图。
4)编写设计说明书。
完成日期：年月日指导教师设计题目2：稳速器的设计工作简图：41－输出轴２－机体３－主输入轴４－辅输入轴技术要求：输出轴转速稳定，主轴速度波动由辅轴调节。
主要参数：输出轴转速n2 r/min主轴转速范围n1±r/min输出轴功率P kw设计要求：1)拟定机构系统总体运动方案,画出系统运动方案简图，完成论证报告。
2)完成传动系统或执行系统的结构设计，画出传动系统或执行系统的装配图。
3)设计主要构件和零件，完成1张构件图和3张零件工作图。
4)编写设计说明书。
完成日期：年月日指导教师设计题目3：自动钢板卷花机设计工作简图：技术要求：卷花轴转φ1角后，内限位板与卷花轴共同转φ2角,外限位板可限位和退出,并有退料装置。
限位板直径D ：400mm ，主要参数：卷花轴转角φ1：3600 内限位板转角φ2：1800 钢板宽和厚：30×3 生产率：电机功率P ：1.1kw设计要求：1)拟定机构系统总体运动方案,画出系统运动方案简图，完成论证报告。
2)完成传动系统或执行系统的结构设计，画出传动系统或执行系统的装配图。
3)设计主要构件和零件，完成1张构件图和3张零件工作图。
4)编写设计说明书。
完成日期： 年 月 日 指导教师12 3 41－卷花轴 ２－模板 ３－钢板花 ４－内限位板设计题目4：自动钢板折边机设计工作简图：技术要求：钢板定位后，压板下压钢板到工作台凹槽中折弯一次。
《机械原理课程设计》设计题
设计题编号:01设计题目:牛头刨床（1)机器功能和设计要求该机器主要用于零件的平面加工。
机器须完成的动作为：刨刀的往复运动和工件的进给运动。
要求刨刀切削速度较均匀,且有急回特性。
（2)基本数据主转转速60r/min,工件最大加工长度ｌ≤45０ｍｍ,加工面距地面高度ｈ=８00ｍm，行程速比系数K =１．5，许用压力角[α] =１５°，切削进给量S在0.1～0.5ｍm范围内可调。
设计题编号:02 设计题目：圆盘(平板）印刷（1)机器的功能和设计要求该机器的功能是在小型铜锌板上刷上油墨，通过铜锌板与白纸相互粘合而完成印刷工艺。
须完成的动作为：纸张输送、油辊上添加油墨、铜锌板上刷墨、白纸与刷墨后的铜锌板粘合印刷、取出印刷品。
（２）基本数据印刷能力：24次／min、印头的固定支承距地面高度500ｍm,印头摆角5０°、印头最大高度280mｍ。
设计题编号：0３设计题目:电阻压帽自动机(1）机器的功能和设计要求该机器的功能是将电阻帽分左、右两端压合在电阻坯上。
须完成的动作为：送电阻坯、电阻坯的定位和夹紧、左、右电阻帽的送料、压帽、产品送出。
(2）基本数据生产能力:3０个/miｎ、电阻坯直径d ＝3mm，长度l ＝7mm。
设计题编号：04 设计题目：半自动钻床(1）机器的功能和设计要求该机器的功能是加工件自动送到钻床工位,定位机构使被加工件可靠定位，完成钻孔加工后，自动送出工件。
须完成的动作为:送料、定位、钻孔加工、零件输出。
(２)基本数据该机器的加工零件如图1所示。
图1半自动钻床设计数据参看下表１。
表1 半自动钻床设计数据方案号进料机构工作行程／ｍm定位机构工作行程/mm动力头工作行程/mm电动机转速/（r/miｎ）工作节拍/（件/miｎ）A4０30１５14５0１Ｂ３５25２014402Ｃ302０1０9601设计题编号：05 设计题目：纸板压痕机（1)机械的功能和设计要求该机器的功能是将裁切好的纸板，在折叠式纸箱的拆缝压出痕迹。
1机械原理课程设计参考题目
机械原理课程设计参考题目1、医用棉签卷棉机2、设计洗瓶机的推瓶机构3、轧辊机的轧辊机构设计4、书本打包机设计5、制钉机构的设计6、四工位专用机床7、平压印刷机机构设计8、冲压式蜂窝煤成型机设计9、专用精压机设计10、冲压机构及送料机构设计11、平台印刷机主传动机构设计12、织机开口机构设计13、半自动平压模切机机构设计14、凸轮连杆齿轮机构15、轧钢生产线飞剪机设计16、精压机冲压及送料系统设计机械原理课程设计大纲课程类别：必修学时：20课程性质：集中实践教学学分：1适用专业：机械设计制造及其自动化开课教研室：机械设计教研室一、基本目的与任务机械原理课程设计是工科院校学生在大学期间利用已学过的知识第一次比较全面的、具有实际内容和意义的课程设计，也是机械原理课程的一个重要的实践教学环节。
机械原理课程设计是将知识转化为能力的桥梁，其主要目的是进一步巩固和加深学生所学的理论知识，并将其系统化；培养学生综合运用所学知识独立解决实际问题的能力和初步培养学生进行创新设计的能力；使学生初步掌握机械运动方案设计，并在机构分析与综合方面受到一次比较全面的训练。
二、教学基本内容通过对某种简单机器（它的工艺动作过程比较简单）的分析，进行机械运动简图的设计，其中包括机器动能分析、工艺动作过程确定、执行机构的选择、机械运动方案的评定、机构尺度综合等。
具体内容包括：按照给定的机械总功能要求，分解成子功能进行机构的选型和组合;设计该机械系统的几种运动方案，对各运动方案进行对比和选择；对选定方案中的机构——连杆机构、凸轮机构、齿轮机构、其他常用机构及组合机构进行分析和设计；制定机构运动循环图；画出机构运动简图。
每个学生应完成的设计工作量：1、机械运动简图一张（A1图纸）2、零件工作图一至两张（A3或A2图纸）3、设计说明书一份三、教学要求1、机械总功能的分解根据所要设计的机械总功能要求，选定机械的工作原理并进行功能分解。
2、绘制机械运动循环图按机械的工作原理、执行构件的运动协调配合要求，绘制机械运动循环图，作为选择执行形式和拟定机械运动方案的依据。
2012机械原理模拟题
2012机械原理模拟题 1、计算图示机构自由度。 A 2、已知图示曲柄滑块机构原动件AB 的运动规律和各构件尺寸。求：①图示位置连杆BC 的角速度和其上各点速度。②连杆BC 的角加速度和其上C 点加速度。作出机构图示位置时的速度多边形和加速度多边形。（注：不要求严格地按比例作图，只要各矢量的方向正确即可）
3、已知图示机构的尺寸(可从图中量取尺寸，μl =0.001m/mm)及原动件１的角速度ω1＝48.78rad/s 。(1)标出所有瞬心位置； (2)用瞬心法计算构件2的角速度ω2，并确定出其方向。 (3)构件2上Ｍ点的速度，并确定出其方向。 4．在图示的四杆机构中，l AB =65mm ，l DC =90mm ，l l AD BC ==125mm ，?115 =?。当构件1以等角速度ω110=rad/s 逆时针方向转动时，用瞬心法求C 点的速度。 7、如图所示斜面机构，试推导当滑块沿斜面向上匀速运动时机构效率的表达式。并利用所推得的表达式计算当角度α=30 ，? =45 ，f =0.2时机构的效率。（f 为摩擦系数）
8、已知机架CD 长度d ，要求原动件AC 顺时针转过α12、α13角时，从动件相应的顺时针 转过φ12、φ13，试用图解法设计四杆机构ABCD 。
9、如图示曲柄滑块机构的运动简图，试确定当曲柄1等速转动时， (1)机构的行程速度变化系数K ； (2)最小传动角 m in 的大小； (3)滑块3往复运动时向左的平均速度大还是向右的平均速度大？ (4)当滑块3为主动时，机构是否出现死点，为什么？ C B A C D 10、图示为偏置曲柄滑块机构ABC，偏距为e 。试在图上标出滑块的压力角α C和传 动角γ C，画出最小传动角 γ min及极位夹角θ。并求出该机构有曲柄的条件 11、试用作图法设计一曲柄滑块机构。已知滑块行程s=50mm，偏距e=10mm。急回速比系数k=1.4。（题上为示意图，须另做图。） 12、设计曲柄摇杆机构。要求：已知摇杆的长度CD、摆角φ及行程速比系数K，具体数值可以自己选取 13、图示机构中，已知三杆的杆长分别为：l AB＝80mm，l BC＝150mm，l CD＝120mm，试讨论：若l AD为变值，则 （1）l AD在何尺寸范围内，该四杆机构为双曲柄机构？ （2）l AD在何尺寸范围内，该四杆机构为曲柄摇杆机构？ （3）l AD在何尺寸范围内，该四杆机构为双摇杆机构？ 14、下左图示为对心直动平底推杆盘形凸轮机构，已知凸轮绕固定轴A顺时针转动，半径为R，偏心距为e ，（1）画出基圆，并求出其半径；（2）画出推杆的最高和最低位置，求 其行程大小h ；（3）求画图示位置时的推杆位移s ；（4）求出推程角和回程角大小。 15、如图所示，有一对心直动滚子从动件偏心圆凸轮机构，O 为凸轮几何中心，O 1为凸轮转动中心，直线AC ⊥BD ，O 1O ＝OA/2，圆盘半径R ＝60mm ，滚子半径r r =10mm 。试根据上述条件确定基圆半径r 0、行程h ，C 点压力角αc 和D 点接触时的位移h D 、压力角αD 。(要求在图中画出并同时计算出 ) 16、如图所示，有一对心直动尖顶从动件偏心圆凸轮机构，O 为凸轮几何中心，O 1为凸轮转动中心，直线ＡＣ ⊥ＢＤ ，O 1O ＝1/2 OA ，圆盘半径R = 60 mm 。试根据上述条件确定基圆半径ｒ0、行程ｈ，C 点压力角α c 和D 点接触时的位移ｈD 、压力角α D 。(要求在图中画出并同时计算出) O A
【VIP专享】机械系统设计习题集2012
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
序号姓 名题号初始位置序号姓 名题号初始
位置
1邓春平A10°26
陈青松
C43°
2段文旭A15°27
邓波
C46°
3李茂A110°28
杨政
C49°
4刘涛A115°29
李品权
C20°
5王虎权A20°30
郑涛
C23°
6杨刚A25°31
7皮丹A210°32
8樊宇浩A215°33
9郭霞C32°34
10何志强C35°35
11李波C310°36
12李明叙C315°37
13李勇生C10°38
14刘俊林C13°39
15刘鑫玉C16°40
16彭彬鑫C19°41
17谢平刚C20°42
18许鹏飞C23°43
19周旭C26°44
20陈东C29°45
21邓学军C30°46
22罗强C33°47
23王良正C36°48
24张强C39°49
25袁松C40°50
课程名称： 机械原理课程设计 班级： 机制102 11-12学年第 2 学期
任课教师签字： 年 月 日
课程设计题目
