2021年中考物理专题精练(解析)——实物图与电路图

电路图和实物图一、作图题1．（6分）按照题目要求作图（1）在如图乙所示电路中的圆圈内填上适当的电表符号，使电阻R1与R2并联．（2）图丙为某电路的实物图，请在虚线框内画出这个电路的电路图．3．根据下图所示的电路图，用笔画线代替导线，连接实物电路 (要求导线不能交叉)4．（2分）电路展板如图示（导线在展板背面），展示情况如下表。

开关状态S1、S2都闭合S1闭合、S2断开S1断开、S2闭合灯亮不亮不亮电铃响响不响根据展示情况画出实物导线。

5．按照题目要求作图按图中的实物图在虚线框内画出对应的电路图。

6．按照左图所示的电路图，用笔画线代替导线，把右图中的实物连接起来，连线不要交叉。

7．(3分)根据图所示的电路图，用笔画线代替导线，连接实物电路 (要求导线不能交叉)。

8．（3分）如图是常用手电筒的剖面图，观察它的结构，在右边方框内画出它的电路图。

9．（3分）根据实物图画出电路图10．（3分）按电路图连接电路11．（6分）按题目要求作图：（2）如图乙，在圆圈内填入正确的电表符号，使开关闭合后两灯都能发光。

（3）如图丙所示，以笔画线代替导线完成电路连接，L1、L2并联，电流表测L1的电流．12．（3分）按照如图所示的实物电路，画出对应的电路图．13．（1）按图所示的电路，在右画线框内出相应的电路图．（2）如图所示电路，只需改变一根导线的连接，就能使电流表同时测出通过两个灯泡的电流在要改接的那根导线上打个“×”，再画出改接的导线。

14．在某电路（如图）中，灯L1、L2并联，开关S控制整个电路，开关S1控制L1灯，电流表测L2灯的电流，请你根据上述文字描述连接下面的实物图。

15．（2分）根据如图所示的实物连线图，在虚线方框中画出对应的电路图．16．（2分）如图所示，试在两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路．17．（2分）电路展板如图示（导线在展板背面），展示情况如下表。

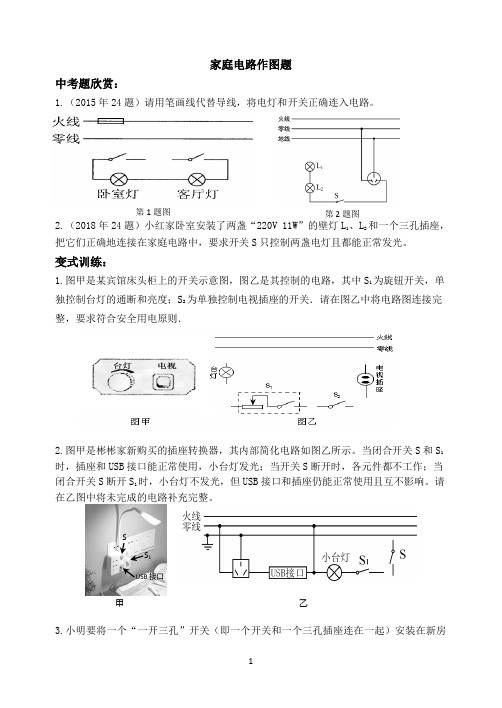

2020年初中物理中考专题复习：家庭电路作图题

第1题图家庭电路作图题中考题欣赏：1.（2015年24题）请用笔画线代替导线，将电灯和开关正确连入电路。

2.（2018年24题）小红家卧室安装了两盏“220V 11W”的壁灯L1、L2和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。

变式训练：1.图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．2.图甲是彬彬家新购买的插座转换器，其内部简化电路如图乙所示。

当闭合开关S和S1 时，插座和USB接口能正常使用，小台灯发光；当开关S断开时，各元件都不工作；当闭合开关S断开S1时，小台灯不发光，但USB接口和插座仍能正常使用且互不影响。

请在乙图中将未完成的电路补充完整。

3.小明要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房第2题图甲乙USB接口SS1里．图甲为实物图，图乙为反面接线示意图，“A”“B”是从开关接线柱接出的两根导线，请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其它电器工作。

3题图 4题图4.小刚的爸爸在自家盖的房间里安装了一盏“220V 100W”的顶灯和一盏“220V 5W”的壁灯。

他打算把这两盏灯并联，用一个普通的拉线开关来控制。

但接完后，合上闸刀开关，发现壁灯亮顶灯不亮。

他拉了一下开关S，结果不亮的灯亮了，而原来亮的灯却不亮了，再拉一下开关S，又恢复了原状。

试画出他错接的电路图。

5.如图甲是家用插线板。

在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断；②开关接通时两插座都能提供220V 电压．6.如图所示，甲为一个带指示灯的“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图。

开关断开，指示灯灭，插座不能使用；若指示灯烧坏，插座仍可继续使用。

中考物理复习专题三：作图题(精)

专题三:作图专题考点提示作图题的考查难度均为容易题,力学作图题中涉及的知识点有力的图示法、力的示意图、力臂的画法、杠杆示意图、滑轮组的装配等。

光学作图题主要考查光的反射定律、光的折射定律、平面镜成像特点、凸透镜、凹透镜对光线的作用等知识点。

电学作图题的类型有(1根据要求画电路图或连接实物图;(2根据要求设计电路;(3电路图或实物图改错;(4画几种常见磁场的磁感线;(5根据右手定则判断通电螺线管的N、S极或电流方向;(6画螺线管的绕法;(7家庭电路的连接等。

作图题的基本要求是图要准确和规范。

作图种类和技巧一. 光学作图题1. 关于光的反射定律的作图。

2. 关于平面镜成像的作图。

3. 关于光的折射定律的作图。

(1直接利用光的折射定律作图方法:抓住光的折射规律:光从空气中斜射入水等其他透明物质中时,折射光线与入射光线分居在法线的两侧,折射角小于入射角;光从水等其他透明物质中斜射入空气中时,折射光线与入射光线分居在法线的两侧,折射角大于入射角;当光垂直入射到两种透明物质的分界面时,折射光线不改变方向。

在此基础上结合几何知识就可以正确地作出相应的折射光路图了。

(2凸透镜成像作图方法:抓住凸透镜成像的特征:经过光心的光线折射后不改变传播方向;平行于主光轴的光线经过凸透镜折射后经过异侧的焦点;从凸透镜焦点发出的光线折射后平行于凸透镜的主光轴,同时结合几何知识就可以正确进行作图。

最后记住,所有的光路都具有可逆性,因此有时候我们还要能够巧妙地应用光路的可逆性进行作图。

二. 力学作图题1. 力的示意图。

2. 杠杆作图。

3. 滑轮组作图。

滑轮组的装配作图是中考题中的重点内容之一,主要要求我们用笔代替绳子,根据题目的需要连接动滑轮和定滑轮组成滑轮组。

方法:先确定承担动滑轮和重物绳子的段数以及绳子的起点,然后进行连线。

承担动滑轮和重物的绳子的段数n=G/F,其中G=G动+G物。

如果n是偶数,则绳子应该固定在定滑轮上,此时不能改变力的方向,需要动滑轮的个数为n/2;如果n为奇数,则绳子应该固定在动滑轮上,此时改变力的方向,需要动滑轮的个数为n/2。

(完整)中考物理专题训练-电学作图题(含答案),推荐文档

中考物理专题训练---电学作图题分析电学作图题主要涉及以下几种类型：（1）根据电路图将实物图补充完整；（2）根据电路图连接实物图；（3）根据实物图画电路图；（4）根据题目要求纠正实物连接错误，并画出正确电路图；（5）纠正实物电路连接错误；（6）根据题目提供的电阻组成新的阻值的电阻；（7）根据题目要求和所给的实验器材，设计实验电路，并根据设计的电路连接实物图；（8）黑盒子问题；（9）家庭电路连接问题。

根据电路图将实物图补充完整1.（重庆市）在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8V额定功率小于2W的小灯泡和一个标有“20Ω1.5A”的滑动变阻器，设计了如图甲所示的电路图。

请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉）分析：这是一道根据电路图，实物电路部分连接，需要根据给定的实验电路图将实物电路补充完整的题。

依据电路图，从电源的正极出发将电路中的元件顺次连接：电源正极→开关→滑动变阻器→小灯泡→电流表→电源负极顺次连接，最后将电压表并联在小灯泡的两端。

连接电路时注意（1）电流要从电流表的正接线柱流入，负接线柱流出。

（2）电压表并联在小灯泡的两端。

（3）在补充电路实物连接时注意电流表量程的选择。

由于小灯泡的额定电压为3.8V，额定功率小于2W，根据P=IU可得 I=PU=23.8WV=0.526A，小灯泡正常发光时电路中电流小于0.526A，所以电流表的量程选择0—0.6A。

（4）滑动变阻器接入电路时选择“一上一下”两个接线柱。

由于滑动变阻器已有上边一个接线柱D与小灯泡连接，所以与开关相连接选择滑动变阻器下边的接线柱A或B。

解答如图丙所示。

2.（山西省）如图甲是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图乙中未完成的电路连接好，要求：电流表、电压表选择合适的量程；滑动变阻器的滑片P向右滑动时，连入电路的阻值变小；导线不能交叉。

2021中考物理作图专题训练—家庭电路及电磁学作图

2021中考物理作图专题训练—家庭电路及电磁学作图
1.如图是某家庭电路，请将电路连接完整。

要求：L1灯、L2灯并联，开关S控制两盏灯。

2．如图所示的家庭电路中，开关S1控制电灯L，开关S2可以控制三孔插座，请根据要求将家庭电路连接完整。

3．请在图中用笔画线代替导线，正确连接家庭电路中的节能灯和插座。

4．用笔画线代替导线，把图中三孔插座、灯泡、开关接入家庭照明电路，要求用开关控制灯泡。

5．如图所示，请将图中开关和灯泡用笔画线代替导线完成电路，要求在开关控制螺旋灯泡；
并安装一个不受开关控制的三孔插座
6．在图中根据通电螺线管的N极，标出磁感线方向、小磁针的N极以及电源正、负极。

7．请将电磁继电器电路连接完整。

要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转。

8．如图所示，将一条形磁体放在小车上，并靠近螺线管，闭合开关后小车向右运动，请标出通电螺线管的“N“极和电源的“+“极。

9．请根据图中磁感线的方向，在括号内标出：
①永磁体的磁极（用“N”或“S”表示），②电源右侧的极性（用“+”或“﹣”表示）；
③标出螺线管电流方向。

10．如图所示，小磁针静止在A、B两个通电螺线管之间，请在括号内标出电源的正负极（用“+”或“﹣”表示），并画出B螺线管的绕线。

11．如图所示，请在图中括号内分别标出螺线管和小磁针的极性、电源的“+”“﹣”极，以及磁感线的方向。

备战2021年中考物理作图题精练精解作图题5根据实物图画电路图含解析20210416485.docx

作图题5 根据实物图画电路图一．作图技巧：根据实物图画对应电路图的方法1.串联电路的画法：从电源的一极，按顺序依次画出各电路元件2.并联电路的画法：先确定分支点，并画出干路部分的电路，然后依次把各支路画在分支点间.3.注意事项:使用统一规定的器件符号。

②连线要横平、竖直，在转弯处画成直角③元件不能放在拐角。

二．真题精练1.（2020九上·珠海期中）用笔画代替导线完成图中电路的实物连接。

要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉________；在右边的方框内画出与图中对应的电路图________。

【答案】；【考点】根据实物图画电路图，实物的电路连接【解析】【解答】两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，所以开关和电流表应该在干路上，如下图所示：电路图应与实物图一一对应，如下图所示：【分析】并联电路中，各用电器在不同的支路上，电流表测量总电流时，串联在干路上；根据实物图，对应画出电路图。

2.（2020九上·花都期中）如图所示是玩具电风扇的连接电路，请在方框内画出对应的电路图。

电风扇可以用“ ”这样的符号表示。

【答案】解：如图所示;【考点】根据实物图画电路图【解析】【解答】由图可知，该电路中有电源、导线、开关、和电风扇，它们顺次连接，电路图如图所示：【分析】根据实物图的连接方式，画出电路图。

3.（2019九上·宁津月考）画出如图所示的实物电路的电路图。

【答案】解：如图所示：【考点】根据实物图画电路图【解析】【解答】解：电流从正极出发经开关S开始分支，一支经灯泡L1；另一支经电流表，灯泡L2，然后两支汇合回到电源负极。

如图所示：【分析】根据实物图灯泡的连接方式画出对应的电路图。

4.（2019九上·海淀月考）如图所示是某同学连接的电路．请你根据他的实物连接图在虚线框内画出对应的电路图．【答案】解：如图所示：【考点】根据实物图画电路图【解析】【解答】分析电路可知，开关S1在干路，S2与灯L1串联在一个支路，L2在一个支路，两灯并联，电路图如图所示：【分析】根据实物图，灯泡并联，干路上有开关，其中一个支路上有开关。

中考物理作图题必考10种类型学考练专题08 实物连接和画电路图的作图题(含解析)

学习资料专题08 实物连接和画电路图的作图题抓住考点学1.电路的三种状态通路：接通的电路叫通路，此时电路中有电流通过，电路是闭合的。

开路（断路）:断开的电路叫断路，此时电路不闭合，电路中无电流。

短路:不经过用电器而直接用导线把电源正、负极连在一起，电路中会有很大的电流,可能把电源烧坏，或使导线的绝缘皮燃烧引起火灾，这是绝对不允许的.用电器两端直接用导线连接起来的情况也属于短路（此时电流将直接通过导线而不会通过用电器，用电器不会工作）。

2.电路图常用电路元件的符号符号意义符号意义＋交叉不相连的导线电铃交叉相连接的导线○M电动机(负极)(正极) 电池错误!电流表电池组错误!电压表开关电阻○，×小灯泡滑动变阻器3。

串联电路：把电路元件逐个顺次连接起了就组成了串联电路。

特点：①电流只有一条路径；②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作；③只需一个开关就能控制整个电路。

4.并联电路:把电路元件并列地连接起来就组成了并联电路.电流在分支前和合并后所经过的路径叫做干路;分流后到合并前所经过的路径叫做支路。

特点：①电流两条或两条以上的路径，有干路、支路之分；②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路；③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。

5.正确使用电流表的规则①电流表必须和被测的用电器串联。

如果电流表与用电器并联，不但测不出流经此用电器的电流,如果电路中没有别的用电器还会因为电流表直接连到电源的两极上使电流过大而烧坏电流表.②“+”“－"接线柱的接法要正确，必须使电流从“＋”接线柱流进电流表，从“－”接线柱流出来.否则电流表的指针会反向偏转.③被测电流不能超过电流表量程。

若不能预先估计待测电流的大小时，应选用最大量程进行试触。

若被测电流超过电流表的量程将使指针转出刻度范围把指针打弯或把电流表烧坏。

在试触过程中若指针偏转超过最大值则应断开开关检查;如果指针偏转幅度太小（小于0。

中考物理电学作图

3.在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，电流表的示数变小。
4.（2021·陕西）楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将如图中的电路连接完整。
（二）家庭电路作图
1．电路连接遵循的安全用电原则：①保险丝安装在入户火线上，且在总开关之后；②开关与被控制的用电器连接顺序：器按要求工作：根据题目所提出的具体要求，合理安排用电器之间的连接方式（串联或并联），注意开关对电路的控制作用（总开关或是分开关）。
【专题能力提升训练6】 1.地球周围存在着磁场，如图所示，请标出地磁场的N极和小磁针静止时的N极。
2.如图，小磁针静止时左端为N极，请在括号内标出电源的 “＋”“－”极。
3.如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“＋”“－”极，并标出通过通电螺线管外A点的磁感线的方向。
2.请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
3.请按安全用电的原则，将如图所示家庭电路中各电器元件正确连入电路中。
4.请将图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
5.请用笔画线代替导线，将图甲连接完整。要求：滑动变阻器的滑片P向左移动时电流表示数变大。在图乙方框内画出与图甲连接情况对应的电路图。
..
6.（2021·自贡节选）小健同学选用电源电压为6 V的铅蓄电池组、电流表、电压表等器材测量定值电阻Rx的阻值，他已连接了部分电路，如图所示，请用笔画线代替导线完成实物图的连接。

2020中考物理核心素养专题《作图类问题》(解析版)

作图类问题一、常见作图题的考法1.光学作图考法(1)根据要求作出入射或反射光线；(2)根据平面镜成像特点作出物体的像或画平面镜的位置；(3)根据给定的入射光线和出射光线，在虚框内填适当光学元件。

2.力学作图的考法(1)画重力、支持力、摩擦力、浮力或者二力平衡时物体受力的示意图；(2)画力或者力臂；(3)组装滑轮组。

3.电学作图的考法(1)根据电学实物图画出对应电路图；(2)根据电路图连接电学实物图；(3)设计实用的电路图；(4)家庭简单电路安装图。

4.磁学作图的考法(1)标出通电螺线管电流方向；(2)标出通电螺线管磁极；(3)画出通电螺线管中线圈绕法．二、常见作图题的解法注意事项1.光学作图注意(1)注意“箭头”方向；(2)平面镜成像一定要画成“虚线”；(3)根据入射光线与出射光线在光具同侧或者异侧来判定是面镜或透镜；根据出射光线与入射光线比较，是会聚或发散来判定凸透镜或凹透镜。

2.力学作图注意(1)力的图示注意点：①究竟画哪个物体所受力;②画物体哪个(些)力;③抓住“力的三要素”,会规范的作图；(2)杠杆相关要注意：①描出支点；②用虚线画力的作用线；③从支点向力的作用线作垂线；(3)滑轮组相关要关注：①动滑轮承担的重物的绳子股数；②绳子起点；③绳子自由端方向。

3.电学作图注意(1)串联简单，并联抓住“分支点”；(2)注意“分支点”、“+、-”接线柱、量程以及滑动变阻器的连线（“一上一下”和“阻值变化”）；(3)首先判断用电器串并联，在根据要求把开关装到合适位置；(4)注意"三眼插座及保险丝"和"螺口灯泡及控制开关"与火线,零线和地线的连接.4.磁学作图注意抓住"右手螺旋定则"三个要点：①伸出右手；②四指与电流方向一致；③大拇指所指为N极方向。

【例题1】在图中，画出入射光线AO的反射光线，并标明反射角和它的大小。

【答案】如图所示：【解析】此题考查了对光的反射光路的画法，首先要掌握光的反射定律的内容，特别是反射角等于入射角。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

学习资料班级：科目：备战2021年中考物理作图题精练精解作图题7 家庭简单电路安装图作图（含解析）作图题7 家庭简单电路安装图作图一．真题精练 1.(2020年西藏中考真题）请用笔画线表示导线，将图中的电灯开关和插座（插座准备接大功率用电器)接入家庭电路中。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】电灯的开关要接在火线和灯泡之间，插座的三孔要按照“左零右火上接地”的原则，如下图所示：

【分析】家庭电路连接时,开关接在火线上，灯泡连接时火线接在灯泡顶端;三孔插座要左零右火上接地。 2。（2020年陕西中考真题）如图，将灯泡及开关正确连入家庭电路。

【答案】解：如图所示: 【考点】家庭电路的连接【解析】【解答】灯泡应该接在零线和火线之间，且开关必须接火线,图形连接如下

【分析】灯泡连接在家庭电路中，开关接在火线上。 3。（2020年广元中考真题)用笔画线表示导线,将图中的开关、电灯正确接入家庭电路中。【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】开关控制灯泡时，火线首先接入开关，然后进入灯泡顶端的金属点;零线直接接入灯泡螺旋套，如图所示：

【分析】家庭电路中，开关控制灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；这样连接的电路，不但开关控制灯泡,而且断开开关，切断火线，更换灯泡时，更安全。

4.(2020年苏州中考真题）如图，请把节能灯正确接人到家庭电路中.

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套,如图所示：

. 【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上,三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线,可以防止表面带电而引发触电事故.

5.（2020年甘肃中考真题）一间教室要安装2盏“220 V 60 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．

【答案】解：如图所示 : 【考点】家庭电路的连接【解析】【解答】教室的电灯是并联的，要求开关S控制两盏灯,则开关S安装在两盏灯并联电路的干路上，且开关要安装在火线上，插座要求左孔接零线,右空接火线，作图如下：

【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。

6。（2020年广安中考真题）请将灯泡按照安全用电的要求接入家庭电路中｡

【答案】解:如图所示: 【考点】家庭电路的连接【解析】【解答】家庭电路中电灯的接法：开关接在火线与灯之间，灯接在零线与开关之间，如下图所示：

【分析】家庭电路中，控制灯泡的开关接在灯泡和火线间. 7.（2020年青海中考真题）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】灯泡接法：火线进入开关，再进入灯泡顶端的金属点,零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故；三孔插座的接法：上孔接地线、左孔接零线、右孔接火线,如下图所示：【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上,三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故.

8。（2020年朝阳中考真题）如图所示为小明家客厅的实物电路图。请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】首先辨别上面三根线地线、火线、零线。灯泡和开关的接法：火线先进入开关,再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故.既能控制灯泡，又能更安全。三孔插座的接法:上孔接地线；左孔接零线；右孔接火线，保险丝接在火线上，即接在右孔上。如下图所示：【分析】家庭电路中，灯泡的开关接在火线上，接灯泡顶端,灯泡侧壁接零线,三线插头要左零右火上接地。

9.（2020年雅安中考真题）请将图中的插座、电灯和开关接人家庭电路中（要求∶开关只控制电灯)。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；灯泡接法:火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套,这样在断开开关能切断火线，接触灯泡不会发生触电事故；既能控制灯泡,又能更安全；如图所示：

【分析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。

10.（2020年南充中考真题）请画出用开关控制灯泡的电路。【答案】解:如图所示：【考点】家庭电路的连接【解析】【解答】为了电路安全,家庭电路中,开关控制用电器时,开关应该接在火线与用电器的一侧，用电器接在零线的一侧，题中开关控制灯泡的电路如图所示

【分析】家庭电路中，灯泡的开关接在火线和灯泡间，连接在灯泡的顶端。 11.(2019年镇江中考真题）图中，插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。

【答案】【考点】家庭电路的连接【解析】【解答】三孔插座接线时应遵循左孔接零线，右孔接火线，上孔接地线的原则；开关应接在火线，同时火线应与灯泡的底端金属触点相连,零线应与灯泡的侧面金属螺纹相连，如图：

。【分析】三孔插座的左孔接零线,右孔接火线，上孔接地线. 从安全用电的角度分析,开关接在家用电器和火线之间.

12。（2019年达州中考真题）用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则;熔断器控制插座;拉线开关控制电灯。

【答案】解：如下图所示：【考点】家庭电路的连接【解析】【解答】解:（1）灯泡接法：开关接在灯和火线之间,零线直接与灯泡的螺旋套相连：（2)安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线，保险丝要接在火线上；

如下图所示: 【分析】从安全用电的角度分析，开关接在家用电器和火线之间，保险装置接在火线上。三孔插座接法：上孔接地线,左孔接零线，右孔接火线.

13。（2019年宿迁中考真题)请在图中用笔画线代替导线，正确连接家庭电路中的电灯和插座。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】解：灯泡和开关的接法：开关要接在火线和灯之间，灯泡的另一侧接在零线上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。三孔插座的接法:上孔接地线；左孔接零线；右孔接火线。如图所示：

【分析】从安全用电的角度分析，开关接在家用电器和火线之间。三孔插座接法：上孔接地线，左孔接零线，右孔接火线。 14.（2019年河南中考真题）某额定电压为220V的电动扶梯（已接地），只需在白天且有人时开启，利用红外线开关S1（有人时闭合、无人时断开）及可见光开关S2（白天闭合、夜间断开）即可实现自动控制.请在图中按要求正确完成电路连接。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】解：由题意知,在白天且有人时电动扶梯才能启动，说明两个开关串联后共同控制电动机，根据安全用电的原则,开关应接在火线上；所以，从火线开始，用导线将两个开关S1、S2串联，再连接电动扶梯的电动机，最后回到零线。如图所示：

【分析】结合题意，两个开关共同控制电动机，开关接在火与用电器之间。 15。（2019年天水中考真题）小明设计了一种利用“声控”开关（有声音时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带探险盒的三孔插座,且与楼道灯互不影响,请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路.（导线不得交叉) 【答案】解：如图所示：【考点】串、并联电路的设计,家庭电路的连接【解析】【解答】解：由题意知:只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，且火线要先过开关,再接入灯泡尾部的金属点，零线接入螺旋套；

三孔插座与灯泡并联，其接法为：左零右火上接地,如图所示:

【分析】结合题意，判断两开关与灯泡的连接情况；螺丝灯口的接法：火线接入灯尾金属点,零线接入螺旋套;对于三孔插座的接线方法是要求“左零右火上接地”。

二．模拟演练 1。将图中的三孔插座(带保险盒）正确的接入电路. 【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】连接三也插座,依据是“左零、右火、上地”; 只有一个保险盒时，保险丝应连接在火线上，这样一旦因为电流过大而烧断时，火线与插座断开，更安全，所以作图如下：

【分析】在家庭电路中三脚插头的连接是左零右火上接地，保险盒要接在火线上. 2。按题目要求完成如图：如图，用笔画线代替导线，正确连接家庭电路。

【答案】解：如图所示：
