TRICON系统应用浅析
简述氢增压机组控制中TRICON系统的应用
简述氢增压机组控制中TRICON系统的应用在中海石油炼化有限责任公司惠州炼化分公司180万吨/年催化重整装置氢增压机组，该装置的增压机组由沈阳鼓风机集团股份有限公司生产的离心压缩机和杭州汽轮机股份有限公司生产的汽轮机组成。
该机组采用了美国TRICONEX 公司的TRICON TS3000控制系统，硬件方面：TRICON MP模块三重冗余系统，I/O模块的各通道也是三取二。
系统方面：下位机控制联锁组态，组态软件为TRISTASION 1131，该系统对压缩机各参数集中控制、联锁和保护，并使之相关数据显示在人机界面INTOUCH上。
该系统硬件包括：主处理器MP3008、电源模块8312、模拟量输入模块AI 卡3721、模拟量输出模块AO卡3805E、脉冲量输入模块PI卡3511、通讯模块TCM卡4351B、数字量输入模块DI卡3503E、数字量输出模块DO卡3625，另外还有冗余的直流24伏电源、MTL安全栅、OMRON继电器等。
电源模块8312：每一个TRICON机架装有两个电源模块。
每个电源可单独承担系统在额定温度下的全负荷运转。
电源中有锂电池可维持系统掉电后仍能够保持主处理器中的RAM数据6个月。
每个电源的额定值最小为200瓦。
模拟量输入模块AI卡3721：包括三个隔离的分电路。
每个输入分电路从每点接受不同的电压信号并将其转换成数字值，并将其送到三个主处理器。
每个主处理器为了确保数值的正确采用算术运算，选取其中间值。
每个输入点检测时为了避免分电路之间相互影响，模块本身对各个分电路进行完整的诊断。
该模块支持热备用功能，可以在线更换有差错的模块或只是为连续工作的模块做备用。
所有模块需要一个单独的现场端子模件。
选用不同的端子板可以连接电阻信号或电流信号。
模拟量输出模块AO卡3805E：模块可以接收主处理器三个分电路中任何一个分电路的输出信号。
每组的三个信号通过表决选出完好的分电路来驱动8个4～20mA输出。
TRICON防喘振控制系统在催化主风机中的应用
［ 文章编 号］０ ７１６ （０００－２２０ １０—８５２ １）７０ ８－２
ＴｈｅＡｐｐ ｉ ａ ｉ ｎ ｏ ｌｃ ｔｏ ｆ ＴＲＩ ＣＯ Ｎ ｎ ｉｓ ｇｅＣｏ ｒ ｌ ｏ ｔ ｒＣｏ ｐｒ ｓ ｏ ｆＦｌ ｄ Ａ ｔ－ ｕｒ ｎｔ ｏ ｈｅＡｉ ｍ ｔ ｅ ｓ ｒｏ ｕｉ Ｃａ ａ ｙ ｉ ａ Ｍ ｎｇ Ｕ ｎ ｔ ｔ ｌ ｔｃ Ｃｒ ｃ ｉ
２１ ０ ０年 第 ７ 期
２８ ２ ｗｗｗ．ｄ ｈ ｍ．ｏ ｇ ｃ ｅ ｃ ｍ
第 ３ 卷 总第 ２ ７ ７ ０ 期
Ｔ Ｉ ＯＮ防喘振控制 系统在催化 主风机 中的应用 ＲＣ
王福 兵 （ 国海 油 惠 州炼 油运行一 部 ，广东 惠州 ５６ ８） 中 １０ ６
【 要】 摘 文章主要讲述利用 Ｔ １ Ｏ 防喘振扩展函数功能模块来完成催化主风机组的防喘振控制－ ＲＣ Ｎ 该模块通过设置喘振线、喘振控制线，根 据主风 机喉 部差压 、入 口压 力 、出 口压力 及相 应的 温度 计算工 作点 和安 全裕度 ，利用 Ｔ Ｉ Ｏ Ｘ独 特 的防喘 振算法 来判 断是 否发 生嘴振 并根据 ＲＣ ＮＥ
Ｈ ｕ ｚ ｏ ６０ ６． ｉ ｈ ｕ ５１ ８ Ｃｈｉ １ ｎａ
Ａｂ ｔ ａ ｔ Ｔ ｅ ｐ ｐ ｒ ｉ ｌ ｉｃ ｓ ｅ ｂ ｕ ｏ ｔ ｓ ｈ ＲＩ ＯＮ ａ ｔ ｓ ｒ ｅｅ ｐ ｎ ｅ ｕ ｃｉ ｎ ｍｏ ｅ ｔ ｏ ｔｏ ｈ ｉ ｃ ｍｐ ｅ ｓ ｒ ｕ ｇ ， ｈ ｄ ｌ ａ ｓ ｒ ｃ ： ｈ ａ ｅ ｎ ｙ ｄ ｓ ｕ ｓ ｄ ａ ｏ ｔｈ ｗ ｏ ｕ ｅｔ ｅ Ｔ Ｃ ｍａ ｎ ｉ ｕ ｇ ｘ ａ ｄ ｄ ｆ ｎ ｔ ｄ ｌ ｏ ｃ ｎ ｒ ｌ ｅ ａｒ ｏ ｒ ｓ ｏ ’ ｓ ｒ ｅ ｔ ｅｍｏ ｅ ｃ ｎ — ｏ ｔ ｓ ｓ ｔ ｈ ｕ ｇ ｎ ｎ ｅｓ ｒ ｅｃ ｎ ｒ ｌ ｉ ｅｂ ｓ ｄｔ ｅｗｏ ｋｉｇ ｐ ｎ ｎ ａ ｅ ｍａｇ ｎ ｃ ｌ ｕａ ｉ ｇｆｏ ｔ ｅａ ｒ ｏ ｒ ｓ ｏ ’ ｌｒｎｇ ａ ｒｓ ｕ ｅ ｎ ｒ ｎ ｅｐ ｅ ｓ ｒ 、 ｅ ｅｓ ｒ ｅｌ ｅａ ｄｔ ｕ ｇ ｏ ｔ ｎ ａ ｅ ｏｔ ｒ ｎ ｏｉｔ ｄ ｓ ｆｔ ｔ ｉ ｈ ｏ ｌ ｈ ａ ｙ ｒ ｉ ａｃ ｌ ｔ ｒ ｍ ｉ ｃ ｍｐ ｅ ｓ ｒｓ ａｙ ｅ ｌ ｅ ｓ ｒ 、ｅ ｔａ ｃ ｒ ｓｕ ｅ ｎ ｈ ｐ
TRICON系统在中压加氢装置的应用

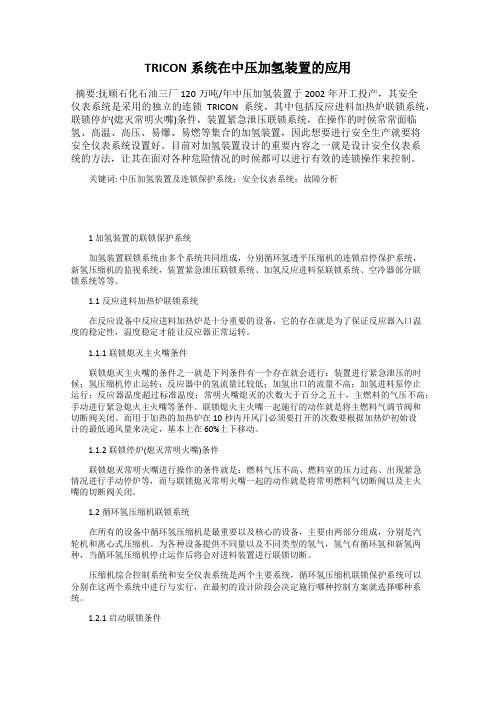

TRICON系统在中压加氢装置的应用摘要:抚顺石化石油三厂120万吨/年中压加氢装置于2002年开工投产，其安全仪表系统是采用的独立的连锁TRICON系统，其中包括反应进料加热炉联锁系统，联锁停炉(熄灭常明火嘴)条件，装置紧急泄压联锁系统，在操作的时候常常面临氢、高温、高压、易爆、易燃等集合的加氢装置，因此想要进行安全生产就要将安全仪表系统设置好。
目前对加氢装置设计的重要内容之一就是设计安全仪表系统的方法，让其在面对各种危险情况的时候都可以进行有效的连锁操作来控制。
关键词: 中压加氢装置及连锁保护系统；安全仪表系统；故障分析1 加氢装置的联锁保护系统加氢装置联锁系统由多个系统共同组成，分别循环氢透平压缩机的连锁启停保护系统，新氢压缩机的监视系统，装置紧急泄压联锁系统、加氢反应进料泵联锁系统、空冷器部分联锁系统等等。
1.1反应进料加热炉联锁系统在反应设备中反应进料加热炉是十分重要的设备，它的存在就是为了保证反应器入口温度的稳定性，温度稳定才能让反应器正常运转。
1.1.1联锁熄灭主火嘴条件联锁熄灭主火嘴的条件之一就是下列条件有一个存在就会进行：装置进行紧急泄压的时候；氢压缩机停止运转；反应器中的氢流量比较低；加氢出口的流量不高；加氢进料泵停止运行；反应器温度超过标准温度；常明火嘴熄灭的次数大于百分之五十，主燃料的气压不高；手动进行紧急熄火主火嘴等条件。
联锁熄火主火嘴一起施行的动作就是将主燃料气调节阀和切断阀关闭。
而用于加热的加热炉在10秒内开风门必须要打开的次数要根据加热炉初始设计的最低通风量来决定，基本上在60%上下移动。
1.1.2联锁停炉(熄灭常明火嘴)条件联锁熄灭常明火嘴进行操作的条件就是：燃料气压不高、燃料室的压力过高、出现紧急情况进行手动停炉等，而与联锁熄灭常明火嘴一起的动作就是将常明燃料气切断阀以及主火嘴的切断阀关闭。
1.2循环氢压缩机联锁系统在所有的设备中循环氢压缩机是最重要以及核心的设备，主要由两部分组成，分别是汽轮机和离心式压缩机。
Tricon系统在丙烯腈冷冻机组控制系统改造中的应用
ｃ 进 系统 的信 号有 一 部 分是 开关 量 信 号 ， ） 系
统无 法对信号 的趋势 进行监 控 ， 给故障 的判断带来
了困难 。
ｄ 报警 信息少 ， ） 无故 障分析 和操作 提示 。
ｅ 控 制联锁过 多 ， 易造成不 必要 的停 车 。 】 容
鉴 于 以上 状 况 ， 用 Ｔｉ ｎｘ公 司 的 Ｔｉ ｎ机 利 ｒｏｅ ｃ ｒｏ ｃ
输 出负载能 力 为 ２ ４ＶＤＣ，Ａ／ ， Ｔ ２ 点 Ｅ Ｐ带保 险 丝 。
３ 软 件 设 计
隔离并独立工作 的分电路 ， 每个 分 电路从输 入点接受 电压信号 ， 并将其转换成数字信 号发送 给三个主处理 器 。Ａ 卡的各通道都具有独立的 Ａ／ Ｉ Ｄ转换器 。 Ｃ 模 拟量 输 出模 块 。１ ） ２位分 辨 率 ，Ｄ Ｃ耦 合 。
各通道都 具 有 独 立 的 Ｄ Ａ 转 换 器 。Ａ 输 出端 子 ／ Ｏ
（ Ｔ ） 通 用型 ， 可有源 输出 ， 可无源输 出 Байду номын сангаас Ｅ Ｐ为 既 也
要求 。此外， 正压防爆柜也满足了系统的防爆要求 。
２ 主 要 硬 件 配 置
TRICON控制系统在甲醇生产装置中的应用
在 高温 、 高 压 、 易燃 、 易爆 的化 工 生 产 中 ，
控 制装 置 参 数 十 分 重 要 ，若 工 艺参 数 失 调 得 不到 及 时 控 制 ， 装 置 轻 则 停 车 重 则 发 生 设 备 事 故 和 安 全 事 故 。为 使 装 置 安全 、稳 定 、长 周 期 连 续 生 产 ，ＥＳ Ｄ系 统 应 运 而 生 。ＥＳ Ｄ是 英 文 Ｅ ｒ ｅ ｃ ｍｅｇ ｎ ｙ Ｓ ｕｄ ｗｎＤｅ ｉｅ （ 急 停车 系 统 ） 的缩 写 ，是上 ｈ ｔｏ ｖｃ 紧 世 纪９ 年代 发 展 起 来 的 ，它 按照 安 全 独 立 原 则要 Ｏ 求 ，独 立 于ＤＣ 集 散 控 制 系 统 ，当 生产 装 置 出现 Ｓ 紧急情 况 时 ，不 需要 经过ＤＣ 系统 ，直接 由Ｅ Ｄ发 Ｓ Ｓ 出 保护 联 锁 信 号 ，对 现 场 设 备 进 行 安全 保护 ，避 免危 险扩散造 成 巨大损 失 。
ＥＳ Ｄ的 国 外 厂 商 在 国 内应 用 的 主 流 产 品 有 ＨＩ ＭＡ的 Ｅ ＯＰ 统 和 美 国 的Ｔ Ｌ 系 ＲＯＣＯＮ系 统 。现 结 合 中原 甲醇 厂 装 置近 ６ 的 维 护 对 此 系 统 加 以 年 总结 。
存 储 器 内 。任 何 差异 都 被 标 识 ，并 在 扫描 结束 时 被Ｔ Ｉ ＯＮ内部故 障分析 器来 判 断某一 模件 是否存 ＲＣ 在 故障 。
１ ＿ ３通讯 模件
１ Ｒ Ｃ Ｎ系 统 的硬 件 ＩＯ Ｔ
１１Ｔ Ｃ ． ＲＩ ０Ｎ 系 统要 求 提 供 两 路 电源 ，为 了保 持 设 备 的安全 性 和 完 整 性 ，分 别独 立 地 把 每 个 电源 卡 件 接 在 不 同 的 电源 上 ， 同时 在各 自电路 上 ，装 设 独 立 的 电路 短路 器 及 开 关 。如 果 电源 卡 件 之 一 或 电源 失 电 ， 另一 个 卡 件 就会 加 大 它 的输 出 ， 以 保 证 对Ｔ Ｉ ＯＮ的 电力供 应 。此 时Ｆ ＲＣ ＡＵＬ Ｔ状 态 灯 （ Ｎ）。就 可 以把 失 效 的 电源 卡 件从 现 场 电源 上 Ｏ 卸 下 ， 并予 以更换 ，并 不 需 要切 断 Ｔ Ｃ Ｎ 系 统 ＲＩ Ｏ 电源 。我 厂应用 的电源模 块是 双冗余 的８ 型 。 ３２ ｌ
Tricon的定义及容错性分析
9、通过控制面板可以显示系统参数和诊断信息。

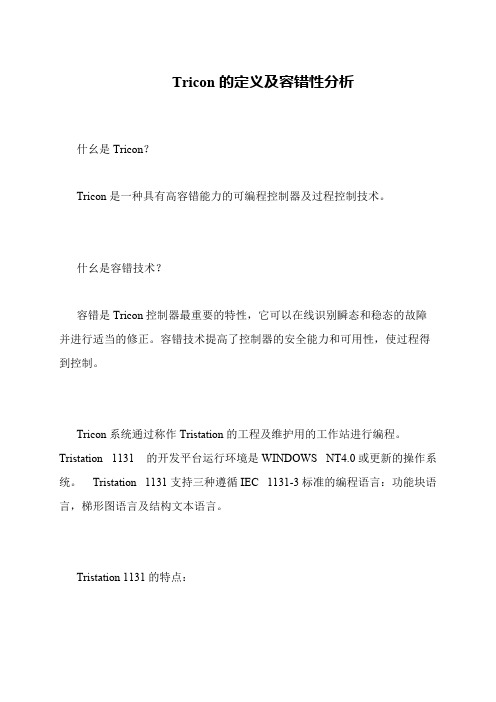

Tricon 的定义及容错性分析
什幺是 Tricon？ Tricon 是一种具有高容错能力的可编程控制器及过程控制技术。 什幺是容错技术？ 容错是 Tricon 控制器最重要的特性，它可以在线识别瞬态和稳态的故障 并进行适当的修正。容错技术提高了控制器的安全能力和可用性，使过程得 到控制。 Tricon 系统通过称作 Tristation 的工程及维护用的工作站进行编程。 Tristation 1131 的开发平台运行环境是 WINDOWS NT4.0 或更新的操作系 统。 Tristation 1131 支持三种遵循 IEC 1131-3 标准的编程语言：功能块语 言，梯形图语言及结构文本语言。 Tristation 1131 的特点：
1、使用语言编辑器可以开发和执行程序，例如：函数、函数块和数据类 型。 2、从 IEC-自适应库（包括过程控制，火气函数）或者用户库中选择函数 和函数块。 3、TRICON 系统可以配置每一种模块（便查询。 5、运用不同的“用户名”和“密码”权限等级，保护工程文件和程序。 6、可以用仿真功能调试逻辑程序。 7、程序逻辑、硬件设置、变量列表和主过程参数均可以打印出来。 8、单用户的 TRICON 系统中可以执行 250 个程序项。
TRICON系统维护、典型故障检查和处理
案例二：软件故障处理
总结词
软件故障通常表现为系统功能异常、 数据错误或软件崩溃。
详细描述
软件故障可能由软件缺陷、配置错误 或病毒攻击引起。处理这类故障需要 检查软件配置和日志文件，以确定问 题所在。可能需要进行软件更新、修 复配置错误或清除病毒。
案例三：网络故障处理
总结词
网络故障通常表现为网络连接中断、数据传输延迟或网络设备故障。
存储故障
检查硬盘、SSD等存储设备是否正常 工作，是否存在坏道或数据丢失。
输入输出故障
检查显示器、键盘、鼠标等输入输出 设备是否正常工作，是否存在接触不
良或损坏。
软件故障检查
系统软件故障
检查操作系统、驱动程序等是否正常安装和运 行。
应用பைடு நூலகம்件故障
检查相关应用程序是否正确安装和配置，是否 存在兼容性问题或病毒干扰。
数据损坏
检查数据文件是否完整，是否存在损坏或丢失。
网络故障检查
DNS和路由器故障
检查DNS设置和路由器配置是否正确，是否 存在网络阻塞或路由错误。
网络连接故障
检查网络连接是否正常，是否存在断网或网 络不稳定的情况。
防火墙和安全软件干扰
检查防火墙和安全软件的设置，是否存在阻 止网络通信的情况。
04
清理环境
保持系统运行环境整洁，定期清理灰尘和污 垢。
定期维护
01
硬件检查
定期对系统硬件进行全面检查， 包括内存、硬盘、处理器等，确 保硬件性能良好。
软件更新
02
03
性能优化
定期更新系统软件和应用程序， 以修复漏洞、提高性能和安全性。
定期对系统进行性能优化，包括 清理不必要的文件、优化系统设 置等。
ESD系统(Tricon)
ESD 系统在催化裂化装置中的应用胡海兰贾卫胡海兰女士，兰州石油化工公司研究院高级工程师；贾卫先生，呼和浩特石化公司助理工程师。
关键词：ESD DCS 通信应用催化裂化装置是炼油企业的核心装置，为适应其危险场合生产工艺的要求，紧急停车系统ESD(Emergency ShutDown)因此应运而生。
它是适用于高温、高压、易燃、易爆等连续性生产装置的安全保护系统。
随着现代计算机技术的发展，ESD 的设备配置也在不断地更新换代，由低级到高级，由气动逻辑到继电器逻辑，由简单的继电器系统到微处理器为主的ESD，由单回路联锁系统到三重模块冗余系统TMR(Triple Modular Redundancy)。
TMR技术保证安全系统的连续性和可预测性，从而在本质上可提高石油化工生产装置的安全运行水平，并可最大限度地消除误停车事故的发生。
某石化企业催化裂化装置由反应再生、分馏、吸收稳定、余热锅炉、产品精制5部分组成。
该装置控制系统采用Honeywell公司TDC3000，自保联锁系统采用TRICON的TS3000，保证一旦工艺过程出现异常，自保联锁系统能迅速监测，准确判断，及时处理。
一 TRICON系统的功能及特点TRICON系统是基于TMR结构的容错控制器，由3个完全相同的系统支路组成(电源模件是双冗余的)。
每个系统支路独立地执行控制程序，并与其他两个支路并行工作，每个支路和其他支路隔离，任一支路内的任何一支单点失效都不会传递给其他两个支路。
硬件表决机制则对所有来自区域场的数字式输入和输出进行考核和验定，同时三重化总线可对其数字输入数据进行表决，对输出数据进行比较，并把模拟输入数据复制并送到每个处理器，主处理器执行各种控制算法，并将运算输出值送到各个输出模件。
软件满足1EC 113123标准。
TRICON系统最大特点是能同时满足高可靠性、高可用性的容错控制能力。
控制系统可识别控制系统元件故障，自动把故障元件排除，并允许在继续完成指定任务的同时，对故障元件进行在线修复而不中断过程的操作。
TRICON培训课件
当一个控制单元出现故障时，其他两个控制单元会根据预设的规则进行切换和控制，以保证 生产的连续性和安全性。
tricon系统的应用范围
Tricon系统广泛应用于石油、化工、电力等行业的关键控制系统中，如炼油厂的 催化裂化装置、化工厂的乙烯装置、火电厂的锅炉控制等。
要点二
详细描述
Tricon系统在汽车制造行业的应用可以实现对汽车生产 过程的实时监控和优化，提高生产效率，降低制造成 本。同时，Tricon系统还可以保证汽车产品的质量，提 高市场竞争力。
THANKS FOR WATCHING
感谢您的观看
这是Tricon软件的编程软件，用于在电脑上 对Tricon软件进行编程和调试。
主要软件功能与特点
功能
Tricon软件的主要功能是对三菱电机自动化产品的统一控制，包括PLC、变频器、伺服系统等。
特点
Tricon软件的特点包括高可靠性、高稳定性、高效性等。其中，高可靠性是指Tricon软件在运行过程中不会出现 死机和崩溃的情况；高稳定性是指Tricon软件在长时间运行过程中不会出现性能下降的情况；高效性是指Tricon 软件能够实现快速的数据处理和控制。
加密与解密
对敏感数据进行加密存储，确保数 据在传输和存储过程中不被泄露。
防火墙与入侵检测
部署防火墙和入侵检测系统，防止 未经授权的访问和恶意攻击。
数据备份与恢复
数据备份
定期对系统数据进行备份，确保 数据在丢失或损坏时能够恢复。
数据恢复
制定详细的数据恢复流程，确保 在发生故障或灾难时能够快速恢
复数据。
04 tricon系统操作流程
TRICON系统在MTO主风机中的应用
TRICON系统在MTO主风机中的应用【摘要】本文通过以Triconex公司的Tricon控制系统在煤制烯烃项目甲醇制烯烃装置（简称MTO装置）CCS（机组控制系统）中的成功应用为例，重点介绍了该系统的软硬件组成、Tricon三重化TMR结构和防喘振控制原理，并对日常维护中遇见的问题及处理方案进行了举例说明。
【关键词】煤化工；Tricon；控制系统；主风机Abastract：This article mainly introduced the software and hardware composition，Tricon TMR structure and the anti surge control theory of the Triconex compony of Tricon control system，which have been used successfully in the methanol to olefins plant（MTO）CCS of Shenhua Baotou Coal to Olefin Project，In addition，some examples of problems and solutions which were happened in normal maintenance were taken to support the argument in the article.Key words：coal chemical；Tricon；control system；Blower引言某公司煤制烯烃项目，是以煤为原料，通过煤气化制甲醇、甲醇制烯烃、烯烃生产聚乙烯、聚丙烯的煤化工项目，年产聚乙烯30万吨、聚丙烯30万吨。
煤化工煤制烯烃工艺，开创了煤基能源化工产业的新途径，结合我国“富煤少油缺气”的能源结构特点，充分利用我国储量丰富的煤资源，大力开发煤炭替代石油的新技术，对于我国保障国家能源安全、降低能源风险，推进低碳经济发展具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TRICON 系统应用浅析
摘要：Triconex旗下有Tricon和Trident两套控制系统，其中Trident更适用于系统比较小的中/小型现场环境，而Tricon则多用在需要控制的设备比较多的大系统中。
它们都是一种现代化的可编程逻辑与过程控制器，可以提供高水平的系统容错能力的控制器。
关键词：TRICON 三重冗余
容错是Tricon系统的最为重要的能力，它是指对瞬态的和稳态的出错情况的探查发现的能力以及采取适当的相应的在线措施的能力。
具有容错能力时，控制器及其控制的过程的安全性得以增强，利用率得以提高。
Tricon最主要的特点就是TMR，即三重冗余结构，同时具有很强容错控制功能，对于核电厂中重要的数据信号可以起到很好的保护作用，且允许在线维护，不需要中断控制进程，降低了维护成本。
图1 三重冗余结构
1.系统特点
TRICON系统除了TMR外同时还具备如下特点：
•
能耐受严酷的工业环境。
•
能够现场安装，可以在控制器在线使用状态下进行模件一级的修理工作。
I/O模件的更换不会打乱现场布线。
•
能支持多达118个I/O模件(模拟的和数字的)和选装的通讯模件，该模件可以与Modbus主机和从属机连接，或者和Foxboro与Honeywell分布控制系统(DCS)、其它在Peer—to—Peer网络内的各个TRICON、以及在802．3网络上的外部主机相连接。
•
备有组合的支持，可以支持位于远离主机架2公里(1.2英里)以内的远距I ／O模件。
•
可以执行控制程序，该程序按继电器梯级逻辑写成并由一独立的称作TRISTATION的工作站进行演变和调试。
•
在输入和输出模件内备有智能功能，以使主处理器的工作负荷得以减轻。
每个I/O模件都有三个微处理器。
输入模件的微处理器对输入进行过滤和解调，并诊断模件上的硬件故障。
输出模件微处理器为输出数据的表决提供信息、检查来自输出终端的环回数据以使输出能最后有效、并能诊断现场线路的问题。
•
提供总体的在线诊断，并具有自适应修理能力。
•
可以在TRICON正常运行中进行常规维护而不干扰被控的过程。
•
可支持“热插备件”I/O模件在关键时候的使用，在不可能立即进行维修的情况下应急。
2.系统结构
一个基本的高密Tricon系统包括容纳各模件的机架、各种类型的I/O模件、现场
端子板以及编程工作站或操作站。
机架内MP（主处理器）之间通过Tribus
通讯，I/O模件与机架MP通过I/O Bus通讯，端子排通过电缆与Tricon连接，Tricon之间通过I/O扩展电缆连接，Tricon与Tristation之间通过串行总线或
网线都可连接。
调试Tricon时应确保这些通讯介质符合相应要求，如端子排与Tricon的电缆不能超过99英尺，扩展机架与主机架间通讯电缆不能超过100英
尺等。
图2 TRICON结构图
Tricon主机架共16个物理槽，6个逻辑槽，前三个槽放置三个MP，第四个
放置通讯模件，其他的均为I/O模件。
MP上的SW2和SW1旋钮确定该MP的节点号，调试时应检查是否为相应节点。
通讯模件包括EICM、NCM、ACM等多种，每
种模件上方都有一组拨盘，通过该拨盘确定通讯时信号的传输端口，该拨盘所设
定的值要与Tristation里设置的一致，否则无法进行通讯。
I/O槽中可以安装数
字输入模件、数字输出模件、模拟输入模件、模拟输出模件、热电偶输入模件、
继电器输出模件。
每个模件都带有机械键锁，以避免错误安装。
3.运维特点
Tricon的状态显示及报错都通过指示灯来实现，由于Tricon系统时TMR结构，所以Fault指示灯亮并不意味着模件失效，而可能只是一条通道故障。
此时模件仍处于ACTIVE状态，因为一条通道故障并不影响模件的运行。
值得注意的
是在模件处于ACTIVE状态时绝对不要更换该模件。
模件的PASS灯亮表示模件自身检查通过，可以使用。
DO模件上有Load/Fuse指示灯，表示命令的状态与测得的状态不一致，通常情况下是设备侧出线问题，应先检查现场设备。
电源模件上Fail指示灯表示电源失效，Alarm指示灯表示机架上出线问题，Batt low表示电池电量低。
现场具体故障情况可通过指示灯的显示情况查询Tricon手册中指示
灯状态表，从而确定故障所在。
Tricon的日常维护要注意以下几点：Tricon具备冗余电源，每个电源都能
独自承担系统所有负荷，为确保电源模块的完整性，每隔三到六个月要断掉一组电源，使另一组电源独自承担负荷进行试验，以验证电源完整性，在恢复电源正常后，再对另一组电源做同样的试验；为确保输出表决器能够正常工作，每隔三到六个月要进行一次输出表决器诊断（OVD）；有些类型的数字I/O 模件需要对I/O 点反向置位，以检测其100%的故障覆盖率，每三到六个月，应将各现场点电正常运行状态反向置位到相反的状态上，以保证完全的数字电路的故障覆盖率，让每个点在相反的状态内停留几分钟；如果电源完全故障，Tricon 的冗余电池
组可以将数据和程序累计保存六个月的时间，每个电池的储存寿命为5 年，所以要在寿命期前或累计使用六个月后对电池进行更换。
4.软件平台
Tristation是TRICON系统的软件平台，功能强大，可以完成Tricon软件的设计、仿真、下载、动态诊断等功能。
使用过程中注意以下几点：1、在Project Options里勾选 Annotation on by default和Monitor value on by default
两项，用于在仿真时显示元件的值。
2、程序编写完成后要在Implementation中加入所编程序，使程序进入下载序列，否则程序不会下载到Tricon中。
3、在Controller——>TriStation Communication中配置相应的通讯参数。
4、
Function Blocks编写时要确保起码有一个bool输入或输出。
5、定义的全局变
量不能在其他program中有同名变量，否则会互相影响。
图3 Tristation软件界面
5.结束语
TRICON系统凭借其稳定及强大的功能可用于多种工业生产环境，如ESD系统、锅炉火焰控制、汽轮机控制系统、海上平台火/气保护、核电站控制等，借助TRICON系统的适应性应用，提高了工厂DCS的可利用率，其连续诊断的功能保证
了电厂的安全稳定运行。
在机组调试以及日常维护当中，通过诊断软件能够精准
定位缺陷、分析原因并处理。
【参考文献】
[1] 马洁光、杜文艳. 压水堆核电厂仪控系统的定期试验设计[J].电脑知识
与技术2019(14)：228-230。
