三孔连杆工艺课程设计说明书(模板)总结
连杆合件工艺工装设计说明书概诉

滨州学院专业课程设计说明书题目:连杆合件工艺工装设计姓名:张超超学号:1214090431专业方向:机械制造指导老师:孙胜伟完成时间:2016.01.051 绪论1.1课程设计的目的连杆合件是企业产品的关键零件之一,要求生产量比较大。
为了保证产品质量,提高加工效率,需要对其加工工艺进行优化设计,并在关键工序使用组合机床或专用机床进行加工。
本课题以此为背景,要求学生根据企业生产需要和连杆合件零件的加工要求,首先完成零件的加工工艺规程设计,在此基础之上,选择其关键工序之一进行专用夹具和加工用组合机床设计,并完成必要的设计计算。
1.2课程设计要求设计要求学生在对连杆合件的加工要求、零件的结构工艺性进行认真分析的基础上,首先对零件的加工工艺规程做出优化设计,并对其关键工序之一进行加工用组合机床设计。
具体任务及要求如下:(1)调查研究、查阅文献资料;(2)连杆合件加工要求、零件的结构工艺性分析;(3)连杆合件加工工艺规程设计;(4)连杆合件关键工序的组合机床设计;(5)必要的设计计算与分析;(6)文档整理、撰写毕业设计说明书及使用说明书。
设计技术要求包括:(1)生产纲领:40000 件/年;(2)夹具采用专用夹具;(3)组合机床采用液压驱动滑台;(4)每次加工一个零件。
1.3解决方案和技术路线本设计是连杆合件加工工艺及关键工序工装设计,并在此基础上选择关键工序之一加工用组合机床设计,因此需要研究和解决以下几个问题:(1)连杆合件加工工艺工装设计;(2)关键工序之一的加工用组合机床设计。
进行连杆合件加工工艺及关键工序工装设计时,应首先熟悉连杆合件的零件图,依据“先加工基准面,后加工其他表面”、“先加工平面,后加工孔”、“先加工主要平面,后加工次要平面”、“先安排粗加工,后精加工” [1],再结合工件的实际情况来安排工艺路线。
工艺装备包含:刀具、量具、夹具、辅具。
工艺装备的选用及设计得依据工序及工件的实际情况。
连杆合件工艺工装设计说明书

滨州学院专业课程设计说明书题目:连杆合件工艺工装设计姓名:张超超学号:1214090431专业方向:机械制造指导老师:孙胜伟完成时间:2016.01.051 绪论1.1课程设计的目的连杆合件是企业产品的关键零件之一,要求生产量比较大。
为了保证产品质量,提高加工效率,需要对其加工工艺进行优化设计,并在关键工序使用组合机床或专用机床进行加工。
本课题以此为背景,要求学生根据企业生产需要和连杆合件零件的加工要求,首先完成零件的加工工艺规程设计,在此基础之上,选择其关键工序之一进行专用夹具和加工用组合机床设计,并完成必要的设计计算。
1.2课程设计要求设计要求学生在对连杆合件的加工要求、零件的结构工艺性进行认真分析的基础上,首先对零件的加工工艺规程做出优化设计,并对其关键工序之一进行加工用组合机床设计。
具体任务及要求如下:(1)调查研究、查阅文献资料;(2)连杆合件加工要求、零件的结构工艺性分析;(3)连杆合件加工工艺规程设计;(4)连杆合件关键工序的组合机床设计;(5)必要的设计计算与分析;(6)文档整理、撰写毕业设计说明书及使用说明书。
设计技术要求包括:(1)生产纲领:40000 件/年;(2)夹具采用专用夹具;(3)组合机床采用液压驱动滑台;(4)每次加工一个零件。
1.3解决方案和技术路线本设计是连杆合件加工工艺及关键工序工装设计,并在此基础上选择关键工序之一加工用组合机床设计,因此需要研究和解决以下几个问题:(1)连杆合件加工工艺工装设计;(2)关键工序之一的加工用组合机床设计。
进行连杆合件加工工艺及关键工序工装设计时,应首先熟悉连杆合件的零件图,依据“先加工基准面,后加工其他表面”、“先加工平面,后加工孔”、“先加工主要平面,后加工次要平面”、“先安排粗加工,后精加工” [1],再结合工件的实际情况来安排工艺路线。
工艺装备包含:刀具、量具、夹具、辅具。
工艺装备的选用及设计得依据工序及工件的实际情况。
连杆工艺设计说明书

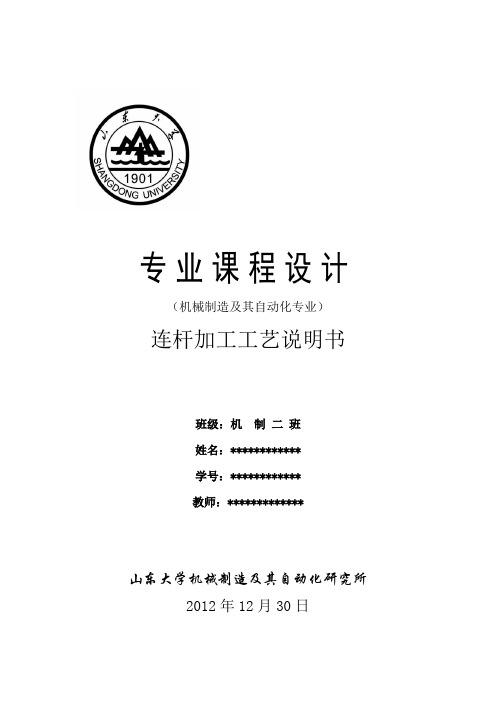

专业课程设计(机械制造及其自动化专业)连杆加工工艺说明书班级:机制二班姓名:************学号:************教师:*************山东大学机械制造及其自动化研究所2012年12月30日目录柴油机连杆的加工工艺............................................ - 3 -1.1 柴油机连杆的用途及其特点................................ - 3 -1.2 连杆的的材料及毛坯制造................................. - 3 -1.3 连杆的加工工艺过程..................................... - 4 -1.3.1 连杆主要面孔的加工方法.............................................................. - 5 -1.3.2 确定各工序的加工余量、计算工序尺寸及公差.......................... - 5 -1.3.3 机械加工工艺过程.......................................................................... - 7 -1.3.4 典型加工数据的计算...................................................................... - 8 -精铣大小头孔两端面................................... - 8 -钻小头孔............................................. - 9 -扩小头孔............................................. - 9 -铰小头孔............................................. - 9 -铣大头孔两侧面...................................... - 10 -扩大头孔............................................ - 10 -铣开连杆体和盖...................................... - 11 -粗铣连杆体结合面.................................... - 11 -精铣连杆体结合面.................................... - 11 -1.4 连杆的检验............................................. - 12 -1.4.1 观察外表缺陷及目测表面粗糙度................................................ - 12 -1.4.2 检查主要表面的尺寸精度............................................................ - 12 -1.4.3检验主要表面的位置精度............................................................. - 13 -1.4.4 连杆螺钉孔与结合面垂直度的检验............................................ - 13 -柴油机连杆的加工工艺1.1 柴油机连杆的用途及其特点连杆是发动机中的主要传动部件之一,它在柴油机中,把作用于活塞顶面的膨胀的压力传递给曲轴,又受曲轴的驱动而带动活塞压缩气缸中的气体。
三孔连杆---工艺设计---工艺过程卡

01
桂林航天工业学院
机械加工工艺过程卡片
产品型号
零件图号
1
产品名称
三孔连杆
零件名称
三孔连杆
共
1
页
第
1
页
材 料 牌 号
45号钢
毛 坯 种 类
锻件
毛坯外形尺寸
351*169*60
每毛坯件数
1
每 台 件 数
1
备 注
工
序
号
工 名
序 称
工 序 内 容
车
间
工
段
设 备
工 艺 装 备
11
数控钻
钻出φ33,φ23的孔
金工
ZK5140C
T0303,T0404钻头
12
数控精镗
精镗φ35、φ25的孔使其达到尺寸精度要求
金工
TK7220
T0606,T0707镗刀
13
钳工
去除全部毛刺
金工
钳工台
14
终检
按零件图样要求全面检查
金工
设 计(日 期)
校 对(日期)
审 核(日期)
标准化(日期)
会 签(日期)
工 时
准终
单件
1
锻造
锻造毛胚
金工
2
热处理
退火(消除内应力)
金工
3
铣削
粗洗φ112、φ50、φ36的孔的圆柱端面并留半精铣
金工
X6032A
T0101立铣刀
4
铣削
粗铣耳钩的两端面并半精铣
金工
X6032A
T0101立铣刀
5
铣削
粗铣连杆的两端面
连杆体工艺及夹具设计课程设计

连杆体工艺及夹具设计课程设计1. 引言本文档是关于连杆体工艺及夹具设计的课程设计报告。
该课程设计旨在通过对连杆体工艺及夹具设计的学习与实践,培养学生对于机械零件制造工艺和夹具设计的理解和应用能力。
本文档将阐述课程设计的目标、内容和步骤,并对一些关键技术进行详细的介绍和分析。
2. 设计目标本课程设计的目标是让学生深入理解连杆体的工艺流程和夹具设计原理,并能够应用所学的知识解决实际问题。
具体来说,我们的设计目标包括以下几个方面:•理解连杆体的加工工艺流程,掌握其工艺性能和特点;•掌握夹具设计的基本原理和方法,能够独立完成夹具设计任务;•学会使用相关工具软件进行连杆体工艺模拟和夹具设计分析;•培养学生的实际操作能力和团队合作意识。
3. 设计内容本课程设计主要分为两个部分:连杆体工艺流程设计和夹具设计。
具体内容如下:3.1 连杆体工艺流程设计在连杆体工艺流程设计部分,我们将学习和实践以下内容:•连杆体的材料选择和加工工艺的分析;•连杆体的工艺流程规划和参数设定;•连杆体的加工设备和工装的选择;•连杆体的加工过程中的质量控制和问题处理。
3.2 夹具设计在夹具设计部分,我们将学习和实践以下内容:•夹具的基本原理和分类;•夹具设计的基本步骤和方法;•夹具的结构设计和优化;•夹具的力学分析和模拟。
4. 设计步骤本课程设计的步骤如下:4.1 课前准备在课前准备阶段,学生需要提前学习相关基础知识,包括材料加工工艺、夹具设计原理等内容。
同时,还需要熟悉使用工艺模拟和夹具设计软件。
4.2 实验操作在实验操作阶段,学生将根据实验指导书的要求,独立完成连杆体工艺流程设计和夹具设计的相关实验操作。
在实验过程中,学生需要注意安全操作和实验数据的记录。
4.3 数据分析和报告撰写在数据分析和报告撰写阶段,学生将对实验数据进行统计和分析,根据实验结果撰写课程设计报告。
报告内容包括实验目的、实验装置与方法、实验结果分析和讨论等。
4.4 报告提交和评审最后,学生需要按照要求将课程设计报告提交给指导老师进行评审。
机械课设三孔连杆工艺规程及Φ35H6孔夹具设计含工艺卡工序卡.docx

《机械制造技术课程设计》说明书设计题目:三孔连杆零件的工艺规程及钻Φ35H6孔的夹具设计学生:学号:专业:机械设计制造及其自动化班级:指导教师:目录序言 (1)设计题目 (2)1.零件的分析 (3)1.1 零件的作用 (3)1.2 零件的工艺分析 (3)2. 工艺规程设计 (5)2.1 确定毛坯的制造形式 (5)2.2基准面的选择 (5)2.3制定工艺路线 (7)2.3.1加工方法的选择 (7)2.3.2加工顺序的安排 (7)2.4机床设备及其刀具量具的选择 (11)2.5余量与工序尺寸的确定 (13)2.5.1机械加工余量 (13)2.5.2工序尺寸及毛坯尺寸 (14)2.6 确定切削用量及基本工时 (15)3. 夹具设计 (24)3.1问题的提出 (25)3.2定位基准的选择 (25)3.3切削力和夹紧力的计算 (25)3.4定位误差分析 (27)3.5 夹具设计及操作的简要说明 (30)3.6钻套设计 (31)3.7夹具设计及操作的简要说明 (31)总结 (34)参考文献 (35)序言机械制造业是制造具有一定形状位置和尺寸的零件和产品,并把它们装备成机械装备的行业。
机械制造业的产品既可以直接供人们使用,也可以为其它行业的生产提供装备,社会上有着各种各样的机械或机械制造业的产品。
我们的生活离不开制造业,因此制造业是国民经济发展的重要行业,是一个国家或地区发展的重要基础及有力支柱。
从某中意义上讲,机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。
三孔连杆的加工工艺规程及其钻Φ30H6孔的夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行课程设计之后的下一个教学环节。
正确地解决一个零件在加工中的定位,夹紧以及工艺路线安排,工艺尺寸确定等问题,并设计出专用夹具,保证零件的加工质量。
本次设计也要培养自己的自学与创新能力。
因此本次设计综合性和实践性强、涉及知识面广。
机械行业-机械制造课程设计说明书连杆体 精品
课程设计任务书《机械制造技术》课程设计任务书1、设计题目:设计下表选定零件的机械加工工艺规程及指定关键工序的专用机床夹具。
2、设计要求:熟练使用计算机辅助(软件自选),独立完成(1)毛坯图、零件-毛坯合图各一张(3或4号图)(2)关键工序机械加工工艺规程卡片一张(4号图)(3)指定工序夹具装配图一张(2或3号图)(4)夹具部分零件图1~2张(图幅自定)(5)设计说明书(一份)(6)夹具3D效果图一张(4号图)以上均需输出,以书面交作业,不收软盘。
3、原始资料:零件图样一张(参见《课程设计指导书及习题》Page52~66);生产纲领为6000件/年。
所使用机床等根据需要自选,以通用机床为主。
目录序言 (4)PART1 工艺设计 (4)第1章零件的分析 (4)1.1零件的作用 (4)1.2零件的工艺分析 (6)1.3零件的生产类型 (6)第2章毛坯的制造 (6)2.1确定毛坯的制造形式 (6)2.1.1选择毛坯公差等级 (7)2.1.2铸件收缩率 (7)2.1.3起模斜度 (7)2.1.4选择浇注系统类型 (7)2.1.5确定内浇道在铸件上的位置 (7)2.1.6确定直浇道的位置和高度 (8)2.2 各加工表面总余量 (8)2.3 根据加工余量绘毛坯图 (9)第3章制定工艺路线 (9)3.1定位基准的选择 (9)3.2 各表面加工方法 (10)3.2.1 结合面 (10)3.2.2凹槽面 (10)3.2.3螺栓孔 (11)3.2.4轴瓦锁止口 (11)3.2.5端面 (11)3.2.6大头中心孔 (11)3.3拟定工艺路线 (11)3.4 工艺方案的比较与分析 (12)3.5 选择加工设备与工艺装备 (14)3.5.1选择机床根据不同的工序选择机床 (14)3.5.2 选择刀具 (14)第4章机械加工工序设计 (15)4.1加工余量、工序尺寸及公差的确定 (15)4.1.1加工余量的确定 (15)4.1.2工序尺寸与公差的确定 (15)4.2 切削用量及其基本时间的确定 (17)4.2.1工序二切削用量及其基本时间的确定 (17)4.2.1.1工序和刀具 (17)4.2.1.2 确定每齿进给量f z (17)4.2.1.3选择铣刀磨钝标准和耐用度 (17)4.2.1.4确定切削速度和工作台每分钟进给量 (17)4.2.1.5 基本时间 (18)4.2.2工序三切削用量及其基本时间的确定 (18)4.2.2.1 切削用量 (18)4.2.2.2 选择铣刀磨钝标准和耐用度 (18)4.2.2.3 确定切削速度和工作台每分钟进给量 (18)4.2.2.4 基本时间 (19)4.2.3 工序五切削用量及其基本时间的确定 (19)4.2.3.1钻孔切削用量 (19)4.2.3.2钻孔基本时间的确定 (19)4.2.3.3扩孔切削用量 (20)4.2.4 工序八切削用量及其基本时间的确定 (20)4.2.4.1铣轴瓦锁止口,保证止口加工深度尺寸为2.5mm (20)4.2.4.2切削工时 (20)PART2 夹具设计 (20)1问题的提出 (21)2定位基准和定位方案 (21)3装夹方案的选择 (21)4切削力的计算 (22)5夹紧力的计算 (23)6定位误差分析 (23)结论 (23)课程设计总结 (24)........................................................................................................ 错误!未定义书签。
连杆盖机械加工工艺规程课程设计说明书
连杆盖机械加工工艺规程设计说明书课程名称:机械制造技术课程设计院别:机电学院专业:机械电子工程班级:10机电本姓名:学号:指导教师:张平教务处制二00八年十二月二十日序言 (2)一、零件的分析 (3)(一)产品零件图分析 (3)(二)零件的结构工艺性分析 (4)(三)零件的生产类型 (4)二、毛坯的确定 (4)(一)确定毛坯类型 (4)(二)确定毛坯制造方法 (5)(三)查有关手册确定毛坯表面加工余量及公差 (5)(四)绘制毛坯图 (5)三、工艺规程设计 (6)(一)选择定位基准 (6)(二)各表面加工方法 (6)(三)拟定工艺路线 (7)(四)选择加工设备及刀、夹、量具 (7)(1)选择机床根据不同的工序选择机床 (7)(2)选择刀具 (8)(五)加工余量及工序尺寸与公差的确定 (8)(六)切削用量及其基本时间的确定 (9)(1)工序10切削用量及其基本时间的确定 (9)(2)工序20、30切削用量及其基本时间的确定 (11)(3)工序40切削用量及其基本时间的确定 (12)1、铣轴瓦锁止口,保证止口加工深度尺寸为2.5mm (12)2、切削工时 (13)(4)工序50切削用量及其基本时间的确定 (13)1、钻孔切削用量 (13)2、钻孔基本时间的确定 (13)3、扩孔切削用量 (13)(5)工序60切削用量及其基本时间的确定 (14)1、工序和刀具 (14)2、确定进给量和切削速度 (14)课程设计总结 (15)参考文献 (15)序言机械制造工艺学课程设计是我们学习完大学阶段的机械类基础和技术基础课以及专业课程之后的一个综合课程,它是将设计和制造知识有机的结合,并融合现阶段机械制造业的实际生产情况和较先进成熟的制造技术的应用,而进行的一次理论联系实际的训练,通过本课程的训练,将有助于我们对所学知识的理解;是在学完了机械制造工艺学的理论课程之后,并进行了生产实习的基础上进行的又一个实践性教学环节。
连杆工艺及装备设计说明书.
机电工程学院毕业设计说明书设计题目: 连杆工艺及装备设计(铣连杆盖瓦槽工序)学生姓名:学号:专业班级:指导教师:2012 年 5 月20 日目次第1章设计方案的说明 (1)第2章设计方案的分析 (2)2.1 机床总体方案的分析 (2)2.2 机床夹具的方案分析 (2)第3章相关数据的设计计算 (4)3.1 组合机床的特点 (4)3.2 三图一卡的绘制 (4)3.4 组合机床夹具的设计 (11)附录 (17)设计总结 (20)致谢 (22)参考资料 (23)第1章设计方案的说明此次设计的题目为连杆工艺及装备设计(铣连杆盖瓦槽),所设计的装备为针对铣连杆盖瓦槽工序的组合机床。
设计的内容包括组合机床的总体设计,组合机床的主轴箱设计,相应夹具的设计以及专用零件的设计。
组合机床是由一系列的已经标准化和系列化的通用部件和根据所加工工件的形状结构特点及工艺要求设计的专用部件组成的高效率机床。
组合机床在我国发展已有28年的,其科研和生产都有一定的基础。
组合机床实现了机械制造业的快速发展及生产率的提高。
组合机床现在已用于各个行业,我国在组合机床方面的的发展相比其它发达国家来说比较落后,精度高、生产效率高、多品种、柔性化、短周期的数控组合机床正冲击着传统的组合机床。
因而,目前我国组合机床的发展目标为提高组合机床的柔性,可靠性,加工的精度以及其技术的成套性。
此次毕业设计要求个人独立完成,并用绘图软件画出组合机床尺寸联系图,主轴箱,相应工件的夹具及零件图。
对所学的专业知识进一步的巩固复习,提高个人机械设计的综合能力。
第2章设计方案的分析2.1 机床总体方案的分析根据设计要求年产量大于30000台(依靠市场而定),采用一次加工两个工件的方案。
对于对机床的总体设计及加工过程有以下两个方案:方案一:采用固定夹具,刀具进给,然后刀具复位,取出工件。
方案二:刀具首先向下移动定位,夹具进给,加工完成后,刀具复位,夹具复位,取出工件。
机械制造技术课程设计_连杆盖设计说明书及钻2—M12孔夹具设计
各专业全套优秀毕业设计图纸摘要连杆是柴油机的主要传动件之一,本文主要论述了连杆的加工工艺及其夹具设计。
连杆的尺寸精度、形状精度以及位置精度的要求都很高,而连杆的刚性比较差,容易产生变形,因此在安排工艺过程时,就需要把各主要表面的粗精加工工序分开。
逐步减少加工余量、切削力及内应力的作用,并修正加工后的变形,就能最后达到零件的技术要求。
机械加工工艺是企业上品种、上质量、上水平,加速产品更新,提高经济效益的技术保障。
然而夹具又是制造系统的重要部分,工艺对夹具的要求也会提高,专用夹具、成组夹具、组合夹具和随行夹具都朝着柔性化、自动化、标准化、通用化和高效化方向发展以满足加工要求。
所以对机械的加工工艺及夹具设计具有十分重要的意义。
关键字:连杆,加工工艺,夹具设计目录摘要 (I)第1章零件的工艺分析 (1)1.1零件的功用、结构及特点 (1)1.2 零件的工艺分析 (2)第2章毛坯的选择 (3)2.1 确定毛坯的类型、制造方法和尺寸及其公差 (3)2.2 定毛坯的技术要求 (3)2.3 绘制毛坯图 (3)2.4 确定机械加工余量、工序尺寸及公差 (4)第3章基准的选择 (5)第4章拟订机械加工工艺路线 (6)4.1 确定各表面的加工方法 (6)4.2 拟订加工工艺路线 (6)4.2.1工艺路线方案1 (6)4.2.2工艺路线方案2 (7)4.3工艺方案的比较与分析 (7)第5章确立切削用量及基本工时 (8)5.1工序2切削用量及其基本时间的确定 (8)5.1.1 确定每齿进给量fz (8)5.1.2 选择铣刀磨钝标准和耐用度 (8)5.1.3确定切削速度和工作台每分钟进给量 (8)5.1.4基本时间 (9)5.2工序4切削用量及其基本时间的确定 (9)5.2.1 确定进给量f (9)5.2.2 确定切削速度V (9)5.2.3 确定切削速度V (9)5.2.4 基本时间的确定 (10)5.3工序9切削用量及其基本时间的确定 (10) (10)5.3.1 确定每齿进给量fz5.3.2 选择铣刀磨钝标准和耐用度 (10)5.3.3 确定切削速度和工作台每分钟进给量 (10)5.3.4基本时间 (11)5.4工序10切削用量及其基本时间的确定 (11) (11)5.4.1 确定每齿进给量fz5.4.2 选择铣刀磨钝标准和耐用度 (11)5.4.3 确定切削速度和工作台每分钟进给量 (12)5.4.4基本时间 (12)第6章夹具体方案设计 (13)6.1确定定位基准 (13)6.2 确定夹具整体方案 (13)6.2.1 方案的选择 (14)6.3夹具定位误差分析 (14)6.4夹紧力的计算 (14)6.5切屑参数的设定 (15)6.5.1钻孔切削用量 (15)6.5.2确定进给量f (15)6.5.3确定切削速度v (15)6.6、钻孔基本时间的确定 (16)6.7、定位误差分析 (16)6.8 夹具精度分析 (16)6.9 夹具总体设计 (17)第7章夹具结构设计 (20)7.1钻套 (20)7.2夹具体设计 (21)7.3压板 (21)7.4夹紧机构 (23)7.5刀具的选择 (23)7.6夹具的设计及操作的简要说明 (24)7.7结构特点 (24)设计心得 (25)参考文献 (26)附录 (27)第1章零件的工艺分析1.1零件的功用、结构及特点图1.1为连杆盖零件,材料为QT450-10铸件,生产纲领为6000 件/年。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三孔连杆的机械加工工艺及机床夹具设计说明书
题 目:三孔连杆(中批生产)工艺课程设计 专业班级: 农机(一)班 学生姓名: 张传东 学 号: 10129008 指导教师: 杨义
2013年 5月 目 录 摘 要 1 序 言 4
1 零件的分析 5
(标准零件图纸一张,AUTOCAD) 1.1 零件的作用 5 1.2 零件的工艺分析 5
2 工艺规程设计 7
(毛坯合图一张,AUTOCAD或手绘图纸都可以) 2.1 确定毛坯的制造形式 7 2.2 基面的选择 7 2.3 制定工艺路线 8 2.4 机械加工余量、工序尺寸及毛坯尺寸确定 9 2.5 确定切削余量及基本工时 10 (若干张零件工艺卡)
结论 19 致谢 20 参考文献 21
机械制造工艺学课程设计任务书 设计内容:1、产品零件图 1张 2、产品毛坯图 1张 3、机械产加工工艺过程卡片 1份 4、机械加工工序卡 1张 5、课程设计说明书 1份
序 言 机械制造工艺学课程设计是在我们学完了大学的全部基础课、技术基础及大
部分专业课之后进行的。这是我们在进行毕业设计之前对所学课程的一次深入的综合性的链接,也是一次理论联系实际的训练。因此,它在我们的大学学习生活有十分重要的地位。 就我个人而言,我希望能通过这次课程设计对自己未来将从事的工作进行 一次适应性训练,从中锻炼自己分析问题、解决问题的能力,为今后参加祖国的现代化建设打下一个良好的基础。 将设计图样转化成产品,离不开机械制造工艺与夹具,因而它是机械制造业的基础,是生产高科技产品的保障。离开了它,就不能开发制造出先进的产品和保证产品质量,不能提高生产率、降低成本和缩短生产周期。机械制造工艺技术是在人类生产实践中产生并不断发展的。机械制造工艺的内容极其广泛,它包括零件的毛坯制造、机械加工及热处理和产品的装配等 机械制造工艺课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入 的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们三年的大学生活中占有重要的地位。
由于能力有限,设计尚有许多不足之处,恳请各位老师予以指教。 1零件的分析
1.1零件的作用 连杆的作用是将活塞承受的力传给曲轴,并使活塞的往复运动转变为曲轴的旋转运动,是将活塞的往复运动转变为曲轴的旋转运动,并把作用在活塞组上的燃气压力转给曲轴,所以连杆除上下运动外,还左右摆动做复杂的平面运动,连杆工作时,主要承受气体压力和往复惯性力所产生的交变载荷,要求它应有足够的疲劳强度和结构刚度,同时由于连杆既是转动零件,又是运动件不能单靠加大尺寸来提高其承载能力,须综合材料选用、结构设备。
1.2零件的工艺分析 从零件图上看,该零件是典型的零件,结构比较简单,其主要加工的面有φ112、φ50、φ36、的圆柱端面面,φ90、φ35、φ25的内孔表面,连杆的端面,连杆的键槽,耳钩的端面图中所给的尺寸精度高,大部分是IT6级;粗糙度方面表现在孔的端面和内表面、φ90内孔表面为Ra1.6um, φ112 圆柱的端面Ra6.3um。φ35的孔的内表面 Ra1.6um,φ50圆柱面为Ra6.3um、φ25的内孔表面为Ra1.6um,φ36圆柱的端面为Ra6.3um,耳钩的两端面为Ra6.3um,其余为Ra12.5um,要求不高;位置要求较严格,表现在φ90孔的内表面的圆柱度为0.0085mm、φ25内孔圆柱表面对为0.0085mm, φ35孔内表面的圆柱度为0.0085mm并相对于φ90的孔的内表面A的平行度为0.02mm,热处理方面需要调质处理,到226~271HBS,保持均匀。 通过分析该零件,其布局合理,方便加工,我们通过径向夹紧可保证其加工要求,整个图面清晰,尺寸完整合理,能够完整表达物体的形状和大小,符合要求。 2.工艺规程的设计 2.1确定毛坯的制造形式 毛坯的选择和拟定毛坯图是制定工艺规程的最初阶段工作之一,也是一个比较重要的阶段,毛坯的形状和特征(硬度,精度,金相组织等)对机械加工的难易,工序数量的多少有直接影响,因此,合理选择毛坯在生产占相当重要的位置,同样毛坯的加工余量的确定也是一个非常重要的问题。
毛坯种类的选择决定与零件的实际作用,材料、形状、生产性质以及在生产中获得可能性,毛坯的制造方法主要有以下几种:1、型材2、锻造3、铸造4、焊接5、其他毛坯。根据零件的材料,推荐用铸件或锻件,但从经济方面着想,如用铸件中的铸料,加工余量太大,这样不仅浪费材料,而且还增加机床,刀具及能源等消耗,而锻件具有较高的抗拉抗弯和抗扭强度,冲击韧性常用于大载荷或冲击载荷下的工作零件。 2.2基准的选择 工件在加工第一道或最初几道工序时,一般选毛坯上未加工的表面作为定位基准,这个是粗基准,该零件选用φ112内圆孔表面面作为粗基准来加工φ50、φ36圆柱的端面。以上选择符合粗基准的选择原则中的余量最小原则、便于装夹原则,在以后的工序中,则使用经过加工的表面作为定位基准,φ50、φ25的孔为定位基准,这个基准就是精基准。在选精基准时采用有基准重合,基准统一。这样定位比较简单可靠,为以后加工重要表面做好准备。 2.3制定工艺路线 2.3.1加工方法的选择: 市场经济的前提下,一切都是为能创造出更多的财富和提高劳动率为目的,同样的加工方法的选择一般考虑的是在保证工件加工要求的前提下,译稿工件的加工效率和经济性,而在具体的选择上,一般根据机械加工资料和工人的经验来确定。由于方法的多种多样,工人在选择时一般结合具体的工件和现场的加工条件来确定最佳的加工方案。 同样在该零件的加工方法的选择中,我们考虑了工件的具体情况,一般我们按加工顺序来阐述加工方案: 加工表面 表面粗糙度 公差/精度等级 加工方法 φ112圆柱端面 Ra6.3 IT6 粗铣-半精铣-精铣 φ50圆柱端面 Ra6.3 IT6 粗铣-半精铣-精铣 φ36圆柱端面 Ra6.3 IT6 粗铣-半精铣-精铣 耳钩的两端平面 Ra6.3 IT6 粗铣-半精铣-精铣 连杆的两端面 Ra12.5 自由公差 粗铣 连杆的两凹槽 Ra12.5 自由公差 粗铣 φ90圆柱孔 Ra1.6 IT6 精镗孔 φ90孔端口的导圆 Ra6.3 IT6 精铣 φ35圆柱孔 Ra1.6 IT6 钻孔-精镗孔 φ25圆柱孔 Ra1.6 IT6 钻孔-精镗孔
2.3.2加工顺序的安排 (1)工序的安排 1、加工阶段的划分 当零件的加工质量要求较高时,往往不可能用一道工序来满足要求,而要用几道工序逐步达到所要求的加工质量和合理地使用设备、人力,零件的加工过程通常按工序性质不同,可以分为粗加工,半精加工,精加工三个阶段。 ①粗加工阶段:其任务是切除毛坯上大部分余量,使毛坯在形状和尺寸上接近零件成品,因此,主要目标是提高生产率,去除内孔,端面以及外圆表面的大部分余量,并为后续工序提供精基准,如加工φ112、φ50、φ36、圆柱的端面,耳钩两端面平面,连杆的两端面,连杆的两凹槽。 ②半精加工阶段:其任务是使主要表面达到一定的精加工余量,为主要表面的精加工做好准备,如φ112、φ50、φ36、外圆柱的端面,耳钩的两端平面等。 ③精加工阶段:其任务就是保证各主要表面达到规定的尺寸精度,留一定的精加工余量,为主要表面的精加工做好准备,并可完成一些次要表面的加工。如φ112、φ50、φ36、φ90、φ35、φ25、φ90的导圆,耳钩的两端平面,如精度和表面粗糙度要求,主要目标是全面保证加工质量。 2、基面先行原则 该零件进行加工时,要将端面先加工,再以φ112下端面、内孔圆柱面为基准来加工,因为φ112下端面和φ112内圆柱面为后续精基准表面加工而设定的,才能使定位基准更准确,从而保证各位置精度的要求,然后再把其余部分加工出来。 3、先粗后精 即要先安排粗加工工序,再安排精加工工序,粗车将在较短时间内将工件表面上的大部分余量切掉,一方面提高金属切削效率,另一方面满足精车的余量均匀性要求,若粗车后留余量的均匀性满足不了精加工的要求时,则要安排半精车,以此为精车做准备。 4、先面后孔 对该零件应该先加工平面,后加工孔,这样安排加工顺序,一方面是利用加工过的平面定位,稳定可靠,另一方面是在加工过的平面上加工孔,比较容易,并能提高孔的加工精度,所以对于三孔连杆来讲先加工φ112孔内圆柱面,做为 定位基准再来加工其余各孔和其它端面。 (2)工序划分的确定 工序集中与工序分散:工序集中是指将工件的加工集中在少数几道工序内完成每道工序加工内容较多,工序集中使总工序数减少,这样就减少了安装次数,可以使装夹时间减少,减少夹具数目,并且利用采用高生产率的机床。工序分散是将工件的加工分散在较多的工序中进行,每道工序的内容很少,最少时每道工序只包括一简单工步,工序分散可使每个工序使用的设备,刀具等比较简单,机床调整工作简化,对操作工人的技术水平也要求低些。 综上所述:考虑到工件是中批量生产的情况,采用工序分散 辅助工序的安排:辅助工序一般包括去毛刺,倒棱角,清洗,除锈,退磁,检验等。 (3)、热处理工序的安排 热处理的目的是提高材料力学性能,消除残余应力和改善金属的加工性能,热处理主要分预备热处理,最终热处理、实效处理、表面处理和内应力处理等,本零件三孔连杆材料为45钢,在加工过程中预备热是消除零件的内应力,在毛坯锻造之后。最终热处理、实效处理、在半精车之前,表面处理和内应力处理精车之前,按规范在840℃温度中保持30分钟释放应力。 (4)、拟定加工工艺路线 根据以上各个零部件的分析以及加工工艺确定的基本原则,可以初步确定加工工艺路线,具体方案如下: 方案一 1、 下料 锻造毛坯 2、 热处理 退火(消除内应力) 3、 普铣 粗铣φ112、φ50、φ36、圆柱端面留半精车、 4、 普铣 粗铣耳钩的两平面、半精铣 5、 普铣 连杆的两端面 6、 普铣 连杆的两凹槽 7、 数控钻 钻φ35、φ25的孔 8、 数控镗 精镗φ90孔达到要求,圆角
