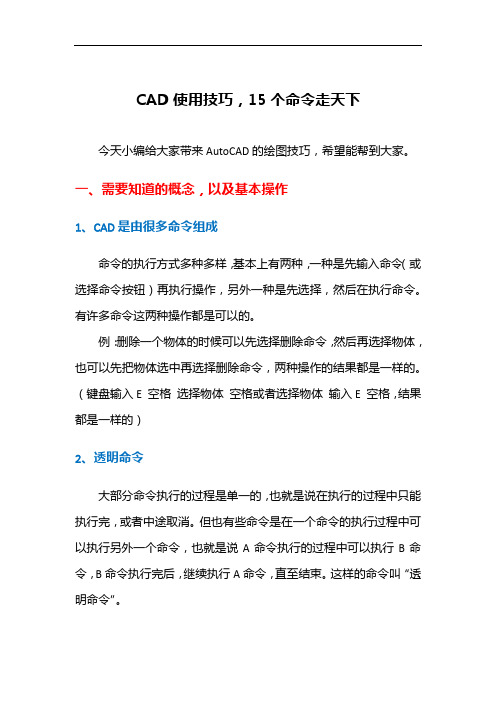

CAD使用技巧,15个命令走天下
CAD使用技巧，15个命令走天下今天小编给大家带来AutoCAD的绘图技巧，希望能帮到大家。
一、需要知道的概念，以及基本操作1、CAD是由很多命令组成命令的执行方式多种多样，基本上有两种，一种是先输入命令（或选择命令按钮）再执行操作，另外一种是先选择，然后在执行命令。
有许多命令这两种操作都是可以的。
例：删除一个物体的时候可以先选择删除命令，然后再选择物体，也可以先把物体选中再选择删除命令，两种操作的结果都是一样的。
（键盘输入E 空格选择物体空格或者选择物体输入E 空格，结果都是一样的）2、透明命令大部分命令执行的过程是单一的，也就是说在执行的过程中只能执行完，或者中途取消。
但也有些命令是在一个命令的执行过程中可以执行另外一个命令，也就是说A命令执行的过程中可以执行B命令，B命令执行完后，继续执行A命令，直至结束。
这样的命令叫“透明命令”。
3、选择物体的方式有两种一种是从左上到右下选择，一种是从右下到左上选择，两种方式的选择结果是不同的，第一种：左上到右下；只能选择到被拉出来的框完全包围的物体；第二种：右下到左上；凡是和虚框相交的所有物体（包括包围了的物体）。
4、相对坐标相对于当前点（或者你制定的点）的位置，这个非常重要！！！比如你要画一条1000mm的线，选择命令，然后从屏幕上任意取一点，然后给一个方向（移动鼠标到你想的方向，如果是水平或者竖直的线，可按F8打开正交）输入1000回车（或者空格）就得到了一条1000mm 的线，这是最简单的相对坐标。
比如你想画一个1000X1000的正方形，那你就需要先选择命令，然后在屏幕上任意取一点，然后输入“@1000，1000”然后回车（或空格）就得到了一个正方形。
“@”就代表了相对坐标。
再有，假如你想画一条1000mm长和水平方向夹角37度的线，那么你就选择线命令，然后再屏幕上任意取一点，然后输入“@1000<37”回车。
OK 了。
这两种方式必须要记住，必须的！5、键盘操作a、在任何时候都可以直接在键盘上输入命令，并执行不需要在某个地方点一下再输入命令。
CAD常用命令表大全
CAD常用命令表大全CAD（计算机辅助设计）是一款广泛应用于建筑、机械、电子等领域的设计软件，熟练掌握其常用命令可以大大提高工作效率。
以下是为您整理的一份较为全面的 CAD 常用命令表：一、绘图命令1、｀LINE`（直线）：用于绘制直线段。
操作方法：指定起点和终点，即可绘制一条直线。
2、｀CIRCLE`（圆）：绘制圆形。
可以通过指定圆心和半径、直径，或者通过指定三点来绘制圆。
3、｀ARC`（圆弧）：创建圆弧。
可以通过指定起点、终点和圆弧上的一点，或者通过圆心、起点、终点等方式来绘制圆弧。
4、｀RECTANG`（矩形）：绘制矩形。
输入矩形的两个对角点坐标即可。
5、｀POLYGON`（正多边形）：绘制正多边形。
指定边数和中心点，或者通过边来绘制。
6、｀ELLIPSE`（椭圆）：创建椭圆。
可以通过指定中心点、长半轴和短半轴，或者通过轴端点来绘制椭圆。
二、修改命令1、｀COPY`（复制）：复制对象。
选择要复制的对象，指定基点和位移点。
2、｀MIRROR`（镜像）：对对象进行镜像操作。
选择对象，指定镜像线的两点。
3、｀OFFSET`（偏移）：创建等距平行线。
指定偏移距离和要偏移的对象。
4、｀ARRAY`（阵列）：按矩形或环形方式复制对象。
可选择矩形阵列或环形阵列，并设置相关参数。
5、｀ROTATE`（旋转）：旋转对象。
指定旋转基点和旋转角度。
6、｀SCALE`（缩放）：缩放对象。
指定基点和缩放比例因子。
7、｀TRIM`（修剪）：修剪对象。
选择作为修剪边界的对象，然后选择要修剪的对象部分。
8、｀EXTEND`（延伸）：延伸对象到指定边界。
选择边界对象，然后选择要延伸的对象。
9、｀BREAK`（打断）：将对象打断为两部分。
指定打断点。
10、｀FILLET`（圆角）：为对象创建圆角。
指定圆角半径，然后选择要圆角的对象。
11、｀CHAMFER`（倒角）：为对象创建倒角。
指定倒角距离，然后选择要倒角的对象。
三、标注命令1、｀DIMLINEAR`（线性标注）：标注水平或垂直尺寸。
学会这50个CAD经典技巧,你就是同事MM仰望的高手
13、如果想下次打印的线型和这次的一样怎么办 换言之【如何保存打印列表】，解决方法：OP选项-----打印---添加 打印列表 但在这之前，你得自己建立一个属于自己的例表 14、如何减少文件大小 答：在图形完稿后,执行清理(PURGE)命令，清理掉多余的数据，如
15、为什么不能显示汉字？或输入的汉字变成了问号
17、为什么有些图形能显示，却打印不出来
答：如果图形绘制在AutoCAD自动产生的图层上，就会出现这种情 况。应避免在这些层。
19、如果你想修改块咋办呀
答：好多人都以为修改不了块，就将其炸开，然后改完再合并重定 义成块，下面有一个简单的办法：
修改块命令:REFEDIT,按提示,修改好后用命令:REFCLOSE,确定保存,你 原先的按改后也随之保存
解决方法：OP选项-----用户系统配置-------绘图区域中使用快就可以 方法二、OP----显示----将圆或圆弧平滑度调大一点即可。 12、图形窗口中显示滚动条 解决方法：OP----显示------图形窗口中显示滚动条即可OP---显示--图形窗口中显示滚动条即可 .
7. CAD命令三键还原 如果CAD里的系统变量被人无意更改，或一些参数被人有意调整了 怎么办？这时不需重装，也不需要一个一个的改。 解决方法：OP选项-----配置-----重置 但恢复后，有些选项还需要一些调整，例如十字光标的大小等~
8.鼠标中键不好用怎么办呀
正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按 住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单， 很烦人。
23、打印出来的字体是空心的咋办啊 在命令行输入TEXTFILL命令,值为0则字体为空心。值为1则字体为实 心的。
24、消除点标记 在AutoCAD中有时有交叉点标记会在鼠标点击处产生，用BLIPMODE 命令，并在提示行下输入OFF即可消除它。
CAD命令行操作技巧
CAD命令行操作技巧在使用CAD软件进行设计和绘图时，命令行是一个非常重要的工具。
通过命令行，我们可以直接输入命令来完成各种操作，提高工作效率。
本文将介绍一些常用的CAD命令行操作技巧，帮助读者更好地使用CAD软件。
1. 自动完成：CAD软件通常会提供命令自动完成的功能。
当你输入命令的前几个字母时，CAD软件会自动显示匹配的命令列表。
这样可以节省时间，避免输入错误。
2. 快捷键：CAD软件提供了许多快捷键，可以帮助用户更快速地完成各种操作。
例如，"L"键可以快速启动直线命令，"C"键可以启动圆命令。
熟悉并使用这些快捷键可以大大提高工作效率。
3. 命令别名：CAD软件允许用户为命令设置别名，以便更方便地调用。
例如，你可以为直线命令设置别名为"L"，为圆命令设置别名为"C"。
这样，通过输入别名就可以直接调用相应的命令，而不需要输入完整的命令名称。
4. 动态输入：CAD软件支持动态输入功能，通过该功能，用户可以在命令行输入值，而不需要打开特定的对话框。
例如，在绘制直线时，你可以直接在命令行输入直线的长度和角度，而不需要通过对话框输入。
5. 命令回车选项：CAD软件在命令行中输入命令后，通常会出现一些选项供用户选择。
这些选项可能包括不同的绘图模式、尺寸单位等。
输入对应的数字或字母可以选择相应的选项，然后按下回车键即可确认选择。
6. 历史命令：CAD软件通常会记住用户最近使用的命令，你可以通过上下箭头键浏览并调用历史命令。
这样可以快速重复之前的操作，省去了重新输入命令的麻烦。
7. 命令提示：CAD软件在命令行中通常会给出相应的提示信息，帮助用户更好地使用命令。
这些提示信息可能包括命令的用法、有效的参数和选项等。
通过仔细阅读和理解这些提示信息，可以更准确地使用命令。
8. 撤销和重做：CAD软件通常提供了撤销和重做功能，帮助用户在操作出错时进行修复。
CAD快捷键命令大全及使用方法
CAD快捷键命令大全及使用方法在现代设计领域中，计算机辅助设计（CAD）已经成为不可或缺的工具。
无论是建筑设计、工程绘图还是产品设计，CAD软件都扮演着重要的角色。
而要熟练运用CAD软件，掌握快捷键命令是必不可少的。
本文将为大家介绍一些常用的CAD快捷键命令及使用方法，帮助大家提高工作效率。
一、基本操作快捷键1. 选择对象：S在CAD软件中，选择对象是最常用的操作之一。
通过按下"S"键，可以快速选择需要编辑或操作的对象。
按住Shift键可以多选对象。
2. 撤销操作：Ctrl + Z在设计过程中，难免会出现一些错误操作。
通过按下Ctrl + Z组合键，可以撤销上一步操作，恢复到之前的状态。
这个快捷键是非常常用的，可以帮助我们迅速纠正错误。
3. 重做操作：Ctrl + Y如果我们误撤销了某个操作，可以通过按下Ctrl + Y组合键来重做之前的操作。
这个快捷键可以帮助我们快速恢复到撤销前的状态。
4. 复制对象：Ctrl + C / Ctrl + V在CAD软件中，复制对象是一个常见的操作。
通过按下Ctrl + C组合键，可以将选中的对象复制到剪贴板中。
然后，通过按下Ctrl + V组合键，可以将剪贴板中的对象粘贴到指定位置。
5. 移动对象：M通过按下"M"键，可以快速选择并移动对象。
在按下"M"键后，选择需要移动的对象，然后指定移动的目标位置即可。
二、绘图命令快捷键1. 线段命令：L通过按下"L"键，可以快速进入线段命令。
在线段命令中，我们可以通过指定起点和终点来绘制一条直线。
2. 圆命令：C通过按下"C"键，可以快速进入圆命令。
在圆命令中，我们可以通过指定圆心和半径来绘制一个圆。
3. 矩形命令：REC通过输入"REC"命令，可以快速进入矩形命令。
在矩形命令中，我们可以通过指定对角线的两个点来绘制一个矩形。
CAD快捷键命令技巧大全
CAD快捷键命令技巧大全CAD（计算机辅助设计）软件是工程师和设计师经常使用的强大工具。
为了提高效率，熟练掌握CAD软件中的快捷键命令是必不可少的。
本文将为您介绍一些CAD软件中常用的快捷键命令技巧，帮助您更高效地进行设计和绘图工作。
一、移动和选择命令1. 移动命令：M使用M键盘快捷键可以快速进入移动命令，将选定的对象从一个位置移动到另一个位置。
通过指定基点和目标点，可以轻松完成移动操作。
2. 复制命令：CP使用CP键盘快捷键可以快速进入复制命令，将选定的对象从一个位置复制到另一个位置。
通过指定基点和目标点，可以轻松完成复制操作。
3. 旋转命令：RO使用RO键盘快捷键可以快速进入旋转命令，将选定的对象围绕一个基点进行旋转。
通过指定旋转角度或通过选择对象上的两个点确定旋转角度，可以轻松完成旋转操作。
4. 缩放命令：SC使用SC键盘快捷键可以快速进入缩放命令，通过指定缩放比例或通过选择对象的两个点来调整对象的大小。
通过缩放命令，可以轻松改变对象的尺寸。
5. 镜像命令：MI使用MI键盘快捷键可以快速进入镜像命令，将选定的对象以一个指定的轴为镜像线进行镜像操作。
镜像操作可用于在设计中创建对称的图案。
6. 选择命令：SELECT使用SELECT键盘快捷键可以快速进入选择命令，通过框选、选择单个对象或选择多个对象的方式来选定需要操作的对象。
选择命令是CAD中最常用的命令之一，提高了设计和编辑的效率。
二、绘图和编辑命令1. 直线命令：LINE使用LINE键盘快捷键可以快速进入直线命令，通过指定起点和终点，可以绘制直线。
直线命令是CAD中最基本的绘图命令之一。
2. 圆命令：CIRCLE使用CIRCLE键盘快捷键可以快速进入圆命令，通过指定圆心和半径，可以绘制圆形。
圆命令是CAD中常用的绘图命令之一。
3. 弧命令：ARC使用ARC键盘快捷键可以快速进入弧命令，通过指定弧的起点、终点和半径或通过选择需要弧化的对象，可以绘制弧。
（完整版）CAD命令、特殊符号代码大全
（完整版）CAD命令、特殊符号代码⼤全常⽤命令：A——ARC——圆弧B——BLOCK——块定义C——CIRCLE——圆D——DIMSTYLE——标注样式E/DEL 键——ERASE——删除F——FILIET——倒圆⾓H——BHATCH——填充L——LINE——直线M/S——MOVE——移动O——OFFSET——偏移P——PAN——实时平移（图标为⼩⼿）X——EXPLODE——分解PO——POINT——点XL——XLINE——射线ML——MLINE——多线PL——PLINE——多段线POL——POLYGON——正多边形REC ——RECTANGLE——矩形DO——DONUT——圆环EL——ELLIPSE——椭圆CO——COPY——复制MI——MIRROR——镜像AR——ARRAY——阵列RO——ROTATE——旋转TR——TRIM——修剪EX——EXTEND——延伸CHA——CHAMFER——倒⾓F——FILIET——倒圆⾓BR——BREAK——打断尺⼨标注：DLI——DIMLINEAR——直线标注DAL——DIMALIGNED——对齐标注DRA——DIMRADIUS——半径标注DDI——DIMDIAMETER——直径标注DAN——DIMANGULAR——⾓度标注DCE——DIMCENTER——中⼼标注DOR——DIMORDINATE——点标注TOL——TOLERANCE——标注形位公差LE——QLEADER——快速引出标注DBA——DIMBASELINE——基线标注DCO——DIMCONTINUE——连续标注DED——DIMEDIT——编辑标注DOV——DIMOVERRIDE——替换标注系统变量常⽤CTRL 快捷键：【CTRL】＋1—PROPERTIES—修改特性【CTRL】＋2—ADCENTER—设计中⼼【CTRL】＋O——OPEN——打开⽂件【CTRL】＋N/M——NEW——新建⽂件【CTRL】＋P——PRINT——打印⽂件【CTRL】＋S——SAVE——保存⽂件【CTRL】＋Z——UNDO——放弃【CTRL】＋X——CUTCLIP——剪切【CTRL】＋C——COPYCLIP——复制【CTRL】＋V——PASTECLIP ——粘贴【CTRL】＋B——SNAP——栅格捕捉【CTRL】＋F——OSNAP——对象捕捉【CTRL】＋G——GRID——栅格【CTRL】＋L——ORTHO——正交【CTRL】＋W——对象追踪【CTRL】＋U ——极轴常⽤功能键：【F1】——HELP——帮助【F3】——OSNAP——对象捕捉【F7】——GRIP——栅格【F8】——ORTHO——正交A 常见的快捷命令：（⼀）字母类1、对象特性【MA】——MATCHPROP（属性匹配）【ST】——STYLE（⽂字样式）【COL】——COLOR（设置颜⾊）【LA】——LAYER（图层操作）【LT】——LINETYPE（线形）【LTS】——LTSCALE（线形⽐例）【LW】——LWEIGHT （线宽）【UN】——UNITS（图形单位）【ATT】——ATTDEF（属性定义）【ATE】——ATTEDIT（编辑属性）【AL】—ALIGN（对齐）【EXP】—EXPORT（输出其它格式⽂件）【LI】——LIST（显⽰图形数据信息）【IMP】——IMPORT（输⼊⽂件）【ADC】—ADCENTER（设计中⼼Ctrl＋2）【EXIT】——QUIT（退出）【CH / MO】—PROPERTIES(修改特性Ctrl＋1) 【OP,PR】——OPTIONS 【BO】——BOUNDARY（边界创建，包括创建闭合多段线和⾯域）2、（⾃定义CAD 设置）【PRINT】——PLOT（打印）【PU】——PURGE（清除垃圾）【R】——REDRAW（重新⽣成）【REN】——RENAME（重命名）【SN】——SNAP（捕捉栅格）【DS】——DSETTINGS（设置极轴追踪）【OS】——OSNAP（设置捕捉模式）【PRE】——PREVIEW（打印预览）【TO】——TOOLBAR（⼯具栏）【V】——VIEW（命名视图）【AA】——AREA（⾯积）【DI】——DIST（距离）3、绘图命令【PO】——POINT（点）【L】——LINE（直线）【XL】——XLINE（射线）【PL】——PLINE（多段线）【ML】——MLINE（多线）【SPL】——SPLINE（样条曲线）【POL】——POLYGON（正多边形）【REC】——RECTANGLE（矩形）【C】——CIRCLE(圆) 【A】——ARC(圆弧)【DO】——DONUT（圆环）【EL】——ELLIPSE（椭圆）【REG】——REGION（⾯域）【MT】——MTEXT（多⾏⽂本）【T】——MTEXT（多⾏⽂本）【B】——BLOCK（块定义）【I】——INSERT（插⼊块）【W】——WBLOCK（定义块⽂件）【DIV】——DIVIDE（等分）【H】——BHATCH（填充）4、修改命令【CO】——COPY（复制）【MI】——MIRROR（镜像）【AR】——ARRAY（阵列）【O】——OFFSET（偏移）【RO】——ROTATE（旋转）【M】——MOVE（移动）【E】——DEL 键——ERASE（删除）【X】——EXPLODE（分解）【TR】——TRIM（修剪）【EX】——EXTEND（延伸）【S】——STRETCH（拉伸）【LEN】——LENGTHEN（直线拉长）【SC】——SCALE（⽐例缩放）【BR】——BREAK（打断）【CHA】——CHAMFER(倒⾓) 【F】——FILLET（倒圆⾓）【PE】——PEDIT（多段线编辑）【ED】——DDEDIT（修改⽂本）【Find】——查找替换【Find】——查找替换5、视窗缩放【P】——PAN（平移）【Z】＋空格＋空格——实时缩放【Z】——局部放⼤【Z+P】——返回上⼀视图【Z＋E】——显⽰全图6、尺⼨标注【DLI】——DIMLINEAR（直线标注）【DAL】,——DIMALIGNED（对齐标注）【DRA】——DIMRADIUS（半径标注）【DDI】——DIMDIAMETER（直径标注）【DAN】——DIMANGULAR（⾓度标注）【DCE】——DIMCENTER（中⼼标注）【DOR】—DIMORDINATE（点标注）【TOL】—TOLERANCE（标注形位公差）【LE】—QLEADER（快速引出标注）【DBA】—DIMBASELINE（基线标注）【DCO】—DIMCONTINUE（连续标注）【D】—DIMSTYLE（标注样式）【DOV】—DIMOVERRIDE(替换标注系统变量【DED】—DIMEDIT（编辑标注）（⼆）常⽤CTRL 快捷键【CTRL＋1】——PROPERTIES(修改特性) 【CTRL＋2 】——ADCENTER（设计中⼼）【CTRL＋O】——OPEN（打开⽂件）【CTRL＋N、M】——NEW（新建⽂件）【CTRL＋P】*PRINT（打印⽂件）【CTRL＋S 】——SAVE （保存⽂件）【CTRL＋Z】——UNDO（放弃）【CTRL＋X 】——CUTCLIP（剪切）【CTRL＋C】——COPYCLIP（复制）【CTRL＋V】——PASTECLIP（粘贴）【CTRL＋B】——SNAP（栅格捕捉）【CTRL＋F】——OSNAP（对象捕捉）【CTRL＋G】——GRID（栅格）【CTRL＋L】——ORTHO（正交）【CTRL＋W】——（对象追踪）【CTRL＋U】——（极轴）（三）常⽤功能键【F1】——HELP（帮助）【F2】——（⽂本窗⼝）【F3】——OSNAP（对象捕捉）【F7】——GRIP（栅格）【F8】——ORTHO（正交）输⼊⽅式详见下表：七个命令让你成为CAD ⾼⼿⼀、绘制基本图形对象1、⼏个基本常⽤的命令1.1⿏标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。
CAD特殊符号代码大全
CAD特殊符号代码大全输入代码特殊符号解释输入代码特殊符号解释%%0~32 ? 空号%%123 { 左大括号%%33 ! ? %%124 | ?%%34 “双引号%%125 } 右大括号%%35 # ? %%126 ~ ?%%36 $ ? %%127 °度%%37 % ? %%128 ±?%%38 & ? %%129 φ?%%39 ‘单引号%%130 α?%%40 ( 左括号%%131 β?%%41 ) 右括号%%132 δ?%%42 * 乘号%%133 i ?%%43 + 加号%%134~137 ? 空号%%44 ,逗号%%138 0 (上标) m%%138=m0%%45 - 减号%%139 1 (上标) m%%139=m1 %%46 。
句号%%140 2 (上标) m%%140=m2 %%47 / 除号%%141 3 (上标) m%%141=m3 %%48~57 0~9 字体偏大中间连号中间连号中间连号%%58 :冒号%%148 9 (上标) m%%148=m9%%59 ；分号%%149~157 1~9 字体偏小%%60 < 小于号%%158~162 ? 空号%%61 = 等于号%%163 △?%%62 > 大于号%%164 ▽?%%63 问号%%165~200 ? 空号%%64 @ ? ? ? ?%%65~90 A~Z 大写26个字母%%c φ?%%91 [ ? %%d 。
度%%92 \ 反斜杠%%p ±正负号%%93 ] ? %%u ＿下划线%%94 ^ ? %%o ─上划线%%95 _ ? %%96 ‘单引号%%97~122 a~z 小写26个字母? ? ?? ? ? ? ?七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能, 右键代表确定“回车”功能。
如果是3D鼠标, 则滚动键起缩放作用。
cad快捷键命令大全
cad快捷键命令大全在CAD软件中，使用快捷键可以有效地提高工作效率和操作速度。
快捷键是指一组按键组合，通过按下这些按键来执行特定的命令或操作。
对于初学者或者需要频繁使用CAD软件的人来说，掌握一些常用的CAD快捷键命令是非常必要的。
下面是一个CAD快捷键命令大全，希望对你有所帮助。
1. 窗口操作命令：- Ctrl+W：关闭当前窗口。
- Ctrl+Tab：切换到下一个窗口。
- Ctrl+Shift+Tab：切换到上一个窗口。
- Ctrl+Shift+T：重新打开关闭的窗口。
2. 文件操作命令：- Ctrl+N：新建一个文件。
- Ctrl+O：打开一个文件。
- Ctrl+S：保存当前文件。
- Ctrl+Shift+S：另存为。
- Ctrl+W：关闭当前文件。
- Ctrl+P：打印当前文件。
3. 编辑操作命令：- Ctrl+Z：撤销上一步操作。
- Ctrl+Y：重做上一步操作。
- Ctrl+X：剪切选择的对象。
- Ctrl+C：复制选择的对象。
- Ctrl+V：粘贴剪切或复制的对象。
- Ctrl+A：选择所有对象。
- Ctrl+Shift+A：取消选择所有对象。
4. 视图操作命令：- Ctrl+Z：撤销上一步操作。
- Ctrl+Y：重做上一步操作。
- Ctrl+X：剪切选择的对象。
- Ctrl+C：复制选择的对象。
- Ctrl+V：粘贴剪切或复制的对象。
- Ctrl+A：选择所有对象。
- Ctrl+Shift+A：取消选择所有对象。
5. 绘图操作命令：- L：画线。
- C：画圆。
- R：画矩形。
- A：画弧。
- E：椭圆。
- P：绘制多边形。
- S：创建并编辑平面。
6. 修改操作命令：- M：移动对象。
- R：复制对象。
- SC：缩放对象。
- RO：旋转对象。
- MI：镜像对象。
- E：编辑属性。
- BP：断点多行对象。
- J：调整对象。
7. 运算操作命令：- U：修建多段线。
- CH：更改对象属性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1七个命令让你成为CAD高手
一、绘制基本图形对象
1、几个基本常用的命令
1.1、鼠标操作
通常情况下左键代表选择功能，右键代表确定“回车”功能。如果是3D鼠标，
则滚动键起缩放作用。拖拽操作是按住鼠标左键不放拖动鼠标。但是在窗口选择
时从左往右拖拽和从右往左拖拽有所不同。
窗选： 从左往右拖拽选中实线框内的物体， 框选： 从右往左拖拽选中虚线框
内的物体和交叉的物体，
1.2、Esc取消操作：当正在执行命令的过程中，敲击Esc键可以中止命令的操
作。
1.3、撤销放弃操作：autocad支持无限次撤销操作，单击撤销按钮 或输入u,
回车。
1.4、AutoCAD中，空格键和鼠标右键等同回车键，都是确认命令，经常用到。
1.5、经常查看命令区域的提示，按提示操作。
2、绘制图形的几个操作
这是cad的绘图工具条，在使用三维算量往往不需要使用，因此已把该工具条隐
藏。为了了解cad概念，以下介绍几个基本的命令。 2.1绘制直线：单击工具
条直线命令或在命令行中输入L，回车。在绘图区单击一点或直接输入坐标点，
回车，接着指定下一点，回车，重复下一点，或回车结束操作。或者输入C闭合。
举例：绘制一个三角形的三个边： 命令行输入：L 回车 指定第一个点： 单击
一点：回车。重复单击另一点，回车。
输入：C回车。直线闭合，形成一个三角形。
2.2绘制多段线：多段线是由一条或多条直线段和弧线连接而成的一种特殊的
线，还可以具备不同宽度的特征。快捷键：PL。在三维算量中定义异形截面、手
绘墙、梁等时常用。
举例：绘制一个异形柱截面
命令行输入：PL，回车。指定下一点，输入w(宽度)，输入1，回车，修改了多
段线线的宽度为1。输入快捷键F8，使用cad的正交功能，,保持直线水平，输
入：500。输入：A,开始绘制圆弧，单击另一点绘制一个圆弧。输入：L,切换到
绘制直线，单击一点，绘制一段直线。输入：A，绘制一个圆弧与开始点闭合为
一个界面形状。
接下来就可以定义一个异形截面的柱，来选择该多段性即可。
二、图形对象的修改
由于三维算量软件对绘图功能已针对算量特点改进的很傻瓜化操作，不需要掌握
太多的绘图命令，但是修改命令就使用很频繁了。常用的有：
1、 删除：符合windows操作，Del键最方便。
2、 复制：是把一个或多个对象复制到指定的位置，也可以将一个对象连续复制。
快捷键：CP。例子：复制柱子。单击
或输入CP，选择一个柱子，回车或单击鼠标右键，指定基点，利用cad的捕捉
功能单击柱的中心点，右键。输入1000，回车。一个柱子复制成功。在选择完
对象后，根据提示单击M，可以多重复制。
3、 移动：快捷键：M。操作与“复制”相同，与复制功能不同的是，复制是多
了一个对象，移动只是改变了对象的位置。
4、 修剪：快捷键：TR。可以按指定的边界剪切不需要的部分。
单击修剪工具或输入TR，提示选择对象，选择边界对象，单击右键，提示选择
对象，左键单击选择剪切后不需要的那部分，单击右键，确定。
5、 延伸：快捷键：EX。用于把延伸对象精确的延伸到目标边界上。
操作与剪切相同。这两个命令的特点是：都是先选择目标界限对象，再选择被修
改的对象。
三、对象捕捉 用户在绘图时，靠鼠标和眼睛很难精确控制，利用cad的捕捉功
能可以很好结合解决这个问题。
对象捕捉属于透明命令，意即：在不退出其他操作的过程中，可以同时使用的命
令。绘制直线等其他图形时可以使用捕捉命令。
1、 对象捕捉设置 在软件界面下方，右键单击对象捕捉，左键单击设置，弹出
对话窗后可以一一进行设置需要的捕捉方式。
四、正交模式： 正交模式是绘图时常用的工具之一，快捷键：F8。可以利用绘
制直线时，键入F8测试。
五、图层模式：
图层是就像一张张透明的硫酸纸，为了更好管理所有的对象，每张上面分别画着
墙、柱子、梁等不同类别的对象。为了避免图形太复杂，选择错误。可以从中把
不需要看到的这一张先抽出来，也就是关闭。同样也可以锁定、冻结或者设置不
同的颜色等等。
快捷键：LA
六、视图缩放命令：
1、 实时平移：快捷键：P。 单击 或输入P，回车，或者按下3D鼠标的滚动键，
鼠标会变成像手一样的图标，按下鼠标左键拖动，平移图形。
2 、实时缩放：利用3D鼠标的滚动键滚动可以实现实时缩放。也可以单击 ，前
后移动鼠标实时缩放。
3 、窗口缩放：单击窗口缩放 ，按下鼠标左键拖动框选需要缩放的区域。
4 、缩放到上一次：单击 ，视图将恢复到上一个缩放的视图。
5 、范围缩放：单击 ，系统将所有图形全部显示在屏幕上，并最大限度充满整
个屏幕。
：七个命令让你成为CAD高手
AutoCAD 经验与技巧 问：开始绘图要做哪些准备？
答：磨刀不误砍柴工。计算机绘图跟手工画图一样，也要做些必要的准备。如设
置图层、线型、标注样式、目标捕捉、单位格式、图形界限等。很多重复性的工
作则可以在模板图如ACAD.DWT中预先做好，开始新图拿来就能用。
问：在AutoCAD中采用什么比例绘图好？
答：最好使用1∶1比例画，输出比例可以随便调整。画图比例和输出比例是两
个概念，输出时使用“输出1单位=绘图500单位”就是按1/500比例输出，若
“输出10单位=绘图1单位”就是放大10倍输出。用1∶1比例画图好处很多。
第一、容易发现错误，由于按实际尺寸画图，很容易发现尺寸设置不合理的地方。
第二、标注尺寸非常方便，尺寸数字是多少，软件自己测量，万一画错了，一看
尺寸数字就发现了（当然，软件也能够设置尺寸标注比例，但总得多费工夫）。
第三、在各个图之间复制局部图形或者使用块时，由于都是1∶1比例，调整块
尺寸方便。第四、由零件图拼成装配图或由装配图拆画零件图时非常方便。第五、
用不着进行烦琐的比例缩小和放大计算，提高工作效率，防止出现换算过程中可
能出现的差错。
问：图层有什么用处？
答：合理利用图层，可以事半功倍。一开始画图，就预先设置一些基本层。每层
有自己的专门用途，这样做的好处是：只须画出一份图形文件，就可以组合出许
多需要的图纸，需要修改时也可针对图层进行。
问：命令别名是怎么回事？
答：为便于输入命令，省得记忆英文全名，可以用命令别名（ALIAS）来代替命
令。如输入C就相当于输入了CIRCLE命令，L相当于LINE命令。命令别名可以
大大加快命令的输入速度，提高绘图效率。老手一般都是左手敲命令，右手点鼠
标。
命令别名在ACAD.PGP文件中设置，用任何文本编辑器均可编辑该文件。AutoCAD
提供了修改命令别名的工具ALIASEDIT，以对话框的方式交互编辑别名。
问：绘图前，绘图界限（LIMITS）一定要设好吗？
答：画新图最好按国标图幅设置图界。图形界限好比图纸的幅面，画图时就在图
界内，一目了然。按图界绘的图打印很方便，还可实现自动成批出图。当然，有
人习惯在一个图形文件中绘制多张图，这样设置图界就没有太大的意义了。
问：尺寸标注后，图形中有时出现一些小的白点，却无法删除，为什么？
答：AutoCAD在标注尺寸时，自动生成一DEFPOINTS层，保存有关标注点的位置
等信息，该层一般是冻结的。由于某种原因，这些点有时会显示出来。要删掉可
先将DEFPOINTS层解冻后再删除。但要注意，如果删除了与尺寸标注还有关联的
点，将同时删除对应的尺寸标注。
问：习惯了R12的全屏幕十字光标，可R14的光标很小，怎么办？
答：可点击菜单Tools\preferences\point
device，将光标的百分比设为100%即可（默认5%）。也可在命令行上直接修改
CURSORSIZE系统变量。
问：目标捕捉（OSNAP）有用吗？
答：用处很大。尤其绘制精度要求较高的机械图样时，目标捕捉是精确定点的最
佳工具。Autodesk公司对此也是非常重视，每次版本升级，目标捕捉的功能都
有很大提高。切忌用光标线直接定点，这样的点不可能很准确。
问：为什么绘制的剖面线或尺寸标注线不是连续线型？
答：AutoCAD绘制的剖面线、尺寸标注都可以具有线型属性。如果当前的线型不
是连续线型，那么绘制的剖面线和尺寸标注就不会是连续线。
问：怎样用R12的“命令取消”键？
答：R14默认的“命令取消”键是“ESC”键，如果你已经习惯了R12的“Ctrl
＋C”，可点击菜单Tools\preferences\compatibility\priority
for accelerator keys\AutoCAD
classic，然后就可以用“Ctrl＋C”取消命令了，同时“ESC”键仍然有效。
问：怎样一次剪除多条线段？
答：TRIM命令中提示选取要剪切的图形时，不支持常用的window和crossing
选取方式。当要剪切多条线段时，要选取多次才能完成。这时可以使用fence
选取方式。当trim命令提示选择要剪除的图形时，输入“f”,然后在屏幕上画
出一条虚线，回车，这时与该虚线相交的图形全部被剪切掉
