第3章 金属切削过程
机械制造技术 切削过程及其控制

1.对刀具材料的影响
三、切削温度的测定方法
自然热电偶法:利用工件和刀具材料的不同形成 产生温差电动势的条件,工件~刀具热电偶事先 标定,切削时根据测得的电动势的值来查出对应 的温度。 人工热电偶法:组成热电偶的材料事先经过标定, 热电偶的热端焊在测点上,可测得测点的温度。 优点:测量不同材料的切削温度只需事先一次标 定,可得到测点的温度。
56
四、影响切削温度的因素
1、切削用量
切削速度 进给量 切削深度
2、刀具几何参数
前角 主偏角 负倒棱 刀尖圆弧半径
3、工件材料
4、刀具磨损
5、切削液
57
1、切削用量
切削温度与切削用量的关系式为:
c a p
x
f
y
vc
z
三个影响指数 z y x ,说明切削速 度对切削温度的影响最大,背吃刀量对切削 温度的影响最小。
11
2.
剪切角与前刀面摩擦角的关系
+ - 0 =/4 或 = /4 -(- 0 ) (1) 0 对切削有利 (2) 对切削有利
12
直角自由切削 (1)自由切削与非自由切削 只有一条直线切削刃参加 切削工作,这种情况称之为自 由切削。切金属的变形基本上 发生在二维平面内。切削刃为 曲线,或有几条切削刃(包括 副切削刃)都参加了切削,金 属变形更为复杂,且发生在三 维空间内。 (2)直角切削与斜角切削 直角切削是指刀具主切削 刃的刃倾角λ s=0的切削,此时, 主切削刃与切削速度向量成直 角,故又称它为正交切削。斜 角切削是指刀具主切削刃的刃 倾角λ s≠0的切削.
58
2、刀具几何参数 刀尖圆弧半径
刀尖圆弧半径在0~1.5mm范围内变化 基本不影响平均切削温度。因为随着刀尖 圆弧半径的增大,切削区的塑性变形增大, 切削热随之增多;但刀尖圆弧半径的增大 又使刀具的散热条件有所改善,二者综合 作用的结果使平均切削温度基本不变。
第三节金属切削过程中的变形

2、第二变形区(纤维化) 第二变形区(纤维化)
(2)剪切角Φ与前刀面上摩擦角β的关系 作用在切屑上的力有 前刀面上的法向力Fn、摩擦力Ff、剪切面上的正压力Fns和剪应力Fs。 简化后作用在切屑上的力 Fr为切削合力、 Φ为剪切角、 β是Fn与Fr之间的夹角摩擦角、Fz是切 削运动方向的分力、和Fy是与运动方向垂直的分力。
a)积屑瘤的形成 切削加工时,切屑与前刀面发生强烈摩擦而形成新鲜表面接触。当接触面具 有适当的温度和较高的压力时就会产生粘结(冷焊)。于是,切屑底层金属 与前刀面冷焊而滞留在前刀面上。连续流动的切屑从粘在刀面的底层上流过 时,在温度、压力适当的情况下,也会被阻滞在底层上。使粘结层逐层在前 一层上积聚,最后长成积屑瘤。 所以积屑瘤的产生以及它的积聚高度与 金属材料的硬化性质有关,也与刃前区 演示1 积屑瘤形成过程 演示2 演示3 的温度和压力分布有关。一般说来,塑 性材料的加工硬化倾向愈强,愈易产生 积屑瘤;温度与压力太低,不会产生积 屑瘤;反之,温度太高,产生弱化作用, 也不会产生积屑瘤。走刀量保持一定时, 积屑瘤高度与切削速度有密切关系。
二、切削层金属的变形
以直角自由切削方式切削塑性材料为基础模型研究切屑形成过程。
大量的实验和理论分析证明,塑性金属切削过程中切 屑的形成过程就是切削层金属的变形过程。
二、切削层金属的变形
1、变形区划分 2、第一变形区(剪切滑移) 第一变形区(剪切滑移) 3、第二变形区(纤维化) 第二变形区(纤维化) 4、第三变形区(纤维化与加工硬化) 第三变形区(纤维化与加工硬化)
1、变形区划分
根据实验,切削层金属在刀具作用下变成切屑的形态大体可划分为三个变形区 第一变形区(剪切滑移) 第二变形区(纤维化) 第三变形区(纤维化与加工硬化)
金属切削过程培训讲义

•
•第四节 切削力、切削热与切削温度
3. 影响切削力的因素
2)切削用量对切削力的影响。
a)背吃刀量asp 和进给量f对切削力的影响;
•背吃刀量as•p↑ •进给量•f ↑
•切削速度对积屑瘤的影响
•
•第三节 金属切削过程
(三)控制积屑瘤产生的措施
(1)避免容易产生积屑瘤的切削速度范围 (2)降低材料塑性 (3)合理使用切削液 (4)增大刀具前角
•
第四节 切削力、切削热与切削温度
•
•第四节 切削力、切削热与切削温度
切削力决定着切削热的产生,并影响刀具磨损和已加工 表面质量。
表面也比较粗糙。
•
•第三节 金属切削过程
单元切屑
切削塑性材料时,切削层金属在塑性变形过程中,剪切面上 产生的剪应力超过材料的强度极限,切屑沿剪切面完全断开 ,形成形状类似,而又互相分离的屑块。采用极低的切削速 度,大的切削厚度,小的前角,切削塑性较差的材料时,易 形成单元切屑。形成单元切屑时,切削力波动很大,有振动 ,已加工表面粗糙,且有振纹。
切削热由切屑、工件、刀具及周围介质传导出去。影 响散热的主要因素是:
⑴工件材料的导热性能 ⑵刀具材料的导热性能 ⑶周围介质 ⑷切屑与刀具的接触时间
•
•第四节 切削力、切削热与切削温度
切削热由切屑、工件、刀具及周围的介质传导出去
,热平衡式可写为:
Q=Qe+Qt+Qw+Qm
(2-33)
式中 Qe——单位时间内传给切屑的热量(J/s);
热相应增多,切削区的平均温度降低。
第三章-金属切削加工.

工件进行找正。当使用百分表找正时,定位精度可达 0.005mm,此时的定位基准是安装找正的表面。四爪卡 盘夹紧力大,适合于三爪卡盘不能安装的工件。
3.花盘安装 适用于外形复杂以不能使用卡盘安装的工件。
4.在两顶尖间安装 用于长径比4~10的轴。

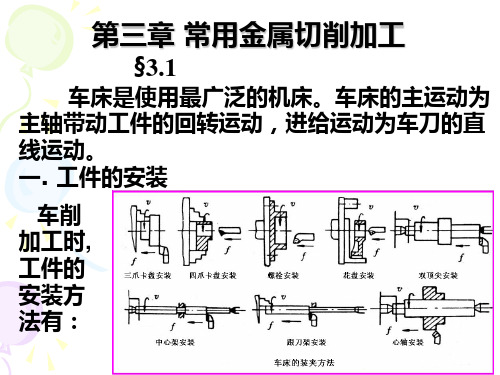

第三章 常用金属切削加工
§3.1
车床是使用最广泛的机床。车床的主运动为 主轴带动工件的回转运动,进给运动为车刀的直 线运动。 一. 工件的安装
车削 加工时, 工件的 安装方 法有:
1. 三爪卡盘安装 三爪卡盘上的卡爪是联动的,能以工件的外圆面自动定
心,故安装工件一般不需找正。但由于卡盘的制造误差及 使用后磨损的影响,定位精度一般为0.01~0.1mm。三 爪卡盘最适宜安装形状规则的圆柱形。
端铣一般只用于铣平面,而周铣可采用多种形式 的铣刀加工平面、沟槽和成形面等,因此周铣的适 应性强,生产中仍常用。
二. 铣削要素
(一)铣削用量 1. 铣削速度v:铣刀最大直径处的切削速度。
车削加工的范围很广,归纳起来,其加工的各 类零件具有一个共同的特点——带有旋转表面。 它可以车外圆、车端面、切槽或切断、钻中心孔、 钻孔、扩孔、铰孔、车内孔、车螺纹、车圆锥面、 车特形面、滚花、车台阶和盘绕弹簧等。
如果在车床上装上其它附件和夹具,还可进行 镗削、磨削、珩磨、抛光以及加工各种复杂形状 零件的外圆、内孔等。
除了车削断续表面之外,一般情况下车削过程是连续进行 的,不像铣削和刨削,在一次走刀过程中,刀齿有多次切入 和切出,产生冲击。并且当刀具几何形状、切削深度ap和
进给量 f 一定时,切削层的截面尺寸ac和aw是不变的。
3.适合有色金属的精加工; 某些有色金属零件,因材料本身的硬度较低,塑性较好,
第3章 切削的变形过程

结论:
1.工件材料: σ b↗,HB ↗, 其他不变,温度 ↗ ∴摩擦系数 μ↘
的影响
1 前刀面上的摩擦
塑性金属在切削过程。 故切屑与前刀面之间不是一般的外摩擦,而是切屑和前刀 面粘结层与其上层金属之间的内摩擦。
这种内摩擦实际上就是金属内部的滑移剪切,它 不同于外摩擦(外摩擦力的大小与摩擦系数以及 正压力有关,与接触面积无关),而是与材料的 流动应力特性以及粘结面积大小有关。 图2- 10给出切屑与前刀面摩擦时的情形。刀-屑 接触部分可分 为两个区域,在粘结部分为内摩 擦,滑动部分为外摩擦。图中也表示出了整个刀 -屑接触区上正应力σ r的分布,显然金属的内摩 擦力要比外摩擦力大得多,因此,应着重考虑内 摩擦。
切削厚度ac增加时, μ 也略为下降;
如10钢的ac从0. lmm增大到0. 18mm, μ 从0 .74降至0 .72。因 为ac增加后正应力也随之增大。
在一般切削速度范围内,前角γ 。愈大,则μ 值愈大。 因为随着γ 。增大,正应力减小,故μ 增加。
切削速度对摩擦系数的影响见图2-11。
当u<30m/min时,切削速度提高,摩擦系数变 大。
(2)增大切入深度: 如图2-13所示,积屑瘤使刀具切入深度增加 了△ac ,由屑瘤的产生、成长与脱落是一个 周期性过程,△ac的变化有可能引起振动。
(3)使加工表面粗糙度值增大:
积屑瘤的顶部很不稳定,易破裂,其破裂 的部分碎片可能留在已加工表面上;积屑 瘤凸出刀刃部分使加工表面变得粗糙。
第3章 金属切削及金属切削机床的基本知识

聚晶立方 氮化硼 (PCBN)
DLC涂层 硬质合金
20
10
刀具材料的发展与切削加工高速化的关系
3.1 刀具材料与金属切削的基本知识
第3章
4
天然金刚石 PCBN 氧化物陶瓷 PCD 硬质合金涂层
超细粒状硬 金属涂层
氮化物陶瓷
WC硬质 合金涂层
TiN涂层பைடு நூலகம்高速钢 高速钢
断裂韧性
图 刀具材料的耐磨性与断裂韧性
3.1 刀具材料与金属切削的基本知识
第3章
应 用 范 围
8
表 各种硬质合金的应用范围
牌 号 YG3X YG3
铸铁、有色金属及其合金精加工、半精加工,不能承受冲击载荷
YG6X
YG6
YG8
YG6A YT30
