在创建扫描特征时须注意以下几点： ▪ 截面不可互相交错。 ▪ 截面上的弧或样条半径不可太小，否则截面经过该弧时会与自身相交。
基本特征（扫描）的建立
扫描中轨迹与截面的关系： 开放轨迹、封闭截面
封闭轨迹、开放截面、 add inn fcs（加入上、下表面）
封闭轨迹、封闭截面、 No inn fcs(不加入上、下表面）
绘制旋转混合（rotational blend)特征的简易流程
Insert protrusion (cut) blend
rotational 、regular sec、 sketch sec 直混合(straight)或
平滑混合（smooth)
开放(open)实体或封闭(closed)实体
选择绘图面与参考面 建立相
绘制平行混合特征的简易流程：
Insert protrusion(cut)
blend parallel、regularsec、sketch
sec 直混合(straight)或平滑混合(smooth)
选择绘图面与参
考面 绘制第一个截面并设定起始点（startion 绘制第二个截面 输入截面的间距
练习旋转特征的范例
旋转练习一
旋转练习二
基本特征（扫描）的建立
➢ 扫描
绘制扫描特征的简易流程：
Insert
protrusion(cut)
sweep
(sketch traj)或选择已存在的轨迹线(select traj)
绘制轨迹线 绘制截面
视轨迹线与截面形式决定free ends(merge ends)或add inn fcs(no inn fcs)
根据ISO、UNC、UNF 3种标准定义的孔
第02章ProE机械设计基础教程(课件).ppt
三、基准特征：
2. 基准轴
在创建圆锥曲面、旋转体特征、孔特征或其他圆弧截面特 征后，Pro/E会自动添加这些特征的回转中心轴，同样可以 根据需要手动添加基准轴。
No Image
Pro/E Wildfire 2.0——《 Pro/E机械设计教程》讲义
三、基准特征：
3. 基准曲线
基准曲线可以作为创建和修改曲面的辅助线，扫描轨迹线 或者导圆角辅助线。
四、特征的操作：
4. 特征复制
特征复制用于创建一个或多个特征的副本，Pro/E的特征复 制包括镜像复制、平移复制、旋转复制和新参考复制。
No Image
Pro/E Wildfire 2.0——《 Pro/E机械设计教程》讲义
五、特征的编辑：
1. 编辑特征
在模型树中右击要修改的特征，在弹出菜单中选择【编辑】 命令，系统会在工作区内显示特征的所有尺寸，选择要更 改的尺寸进行修改，按回车键确认。
五、特征的编辑：
4. 隐含与恢复
随着建模的进行，工作区中的特征会越来越多，对模型的 旋转和缩放等操作会越来越慢，这时可以利用隐含将一些 特征暂时消去，当用户完成操作后，便可以利用恢复功能 来重新显示特征。
No Image
Pro/E Wildfire 2.0——《 Pro/E机械设计教程》讲义
五、特征的编辑：
No Image
Pro/E Wildfire 2.0——《 Pro/E机械设计教程》讲义
二、基础特征：
1. 拉伸特征
拉伸特征是指将草绘截面按指定的拉伸方向，以指定深度 平直拉伸截面，拉伸是最常用的实体创建类型，适合创建 规则实体，应当熟练掌握。
Pro/E Wildfire 2.0——《 Pro/E机械设计教程》讲义
2. 基准轴
在创建圆锥曲面、旋转体特征、孔特征或其他圆弧截面特 征后，Pro/E会自动添加这些特征的回转中心轴，同样可以 根据需要手动添加基准轴。
No Image
Pro/E Wildfire 2.0——《 Pro/E机械设计教程》讲义
三、基准特征：
3. 基准曲线
基准曲线可以作为创建和修改曲面的辅助线，扫描轨迹线 或者导圆角辅助线。
四、特征的操作：
4. 特征复制
特征复制用于创建一个或多个特征的副本，Pro/E的特征复 制包括镜像复制、平移复制、旋转复制和新参考复制。
No Image
Pro/E Wildfire 2.0——《 Pro/E机械设计教程》讲义
五、特征的编辑：
1. 编辑特征
在模型树中右击要修改的特征，在弹出菜单中选择【编辑】 命令，系统会在工作区内显示特征的所有尺寸，选择要更 改的尺寸进行修改，按回车键确认。
五、特征的编辑：
4. 隐含与恢复
随着建模的进行，工作区中的特征会越来越多，对模型的 旋转和缩放等操作会越来越慢，这时可以利用隐含将一些 特征暂时消去，当用户完成操作后，便可以利用恢复功能 来重新显示特征。
No Image
Pro/E Wildfire 2.0——《 Pro/E机械设计教程》讲义
五、特征的编辑：
No Image
Pro/E Wildfire 2.0——《 Pro/E机械设计教程》讲义
二、基础特征：
1. 拉伸特征
拉伸特征是指将草绘截面按指定的拉伸方向，以指定深度 平直拉伸截面，拉伸是最常用的实体创建类型，适合创建 规则实体，应当熟练掌握。
Pro/E Wildfire 2.0——《 Pro/E机械设计教程》讲义
proe基础教学第9章精品PPT课件
但使用选定的图框格式。 “空”： 创建工程图时，既不使用选定的摸板，也不
使用图框格式。
下一节
9.2创建基本视图
在Pro/ENGINEER中，系统提供了一般视图、 投影视图、辅助视图和详细视图等4种基 本视图类型。
创建一般视图 创建投影视图 创建辅助视图 创建详细视图
下一节
➢创建一般视图
２.尺寸标注
３.标注3D尺寸
４.移动尺寸和修改尺寸
５.创建注释
６.注释的移动和修改
上一节
下一节
➢尺寸样式的设置
尺寸样式的设置重要是更改尺寸的显示类型和 显示方式。
Limit ：按名义尺寸加“上偏差”和名义尺寸 减“下偏差”后的值显示。
Nominal ：按名义尺寸显示。 Plusminus ：名义尺寸右侧显示上下偏差。 Plusminussym ：名义尺寸右侧显示对称偏差。 Plusminussym_super ：名义尺寸右上方显示
下一节
➢创建半视图
“半视图”是以所选取的平面为参照平面， 移除其他视图的一部分而得到的视图 。
返回
➢创建局部视图
“局部视图”是在图纸上创建一个用以显 示某一部分的详细几何信息的视图，局 部视图的显示是随着创建局部视图的视 图而改变的。
局部视图可以显示所选视图在封闭边界 内的部分，也可以删除封闭边界外的几 何图元 。
Ａ.创建尺寸公差 Ｂ.创建几何公差
上一节
下一节
➢创建尺寸公差
创建尺寸公差，是在“选项”对话框中 进行的 ，如下图：
返回
➢创建几何公差
创建几何公差，是在“几何公差”对话 框中进行的 ，如下图：
返回
9.7表格
表格也是工程图的一部分，表格用来记录零件 的名称、制图人、制图日期、绘图比例、材料、 加工条件等信息。在Pro/ENGINEER中，系统 不仅提供了创建表格的各种方法，而且可以将 已经建立好的表格直接插入到其他工程图中的 设置。
使用图框格式。
下一节
9.2创建基本视图
在Pro/ENGINEER中，系统提供了一般视图、 投影视图、辅助视图和详细视图等4种基 本视图类型。
创建一般视图 创建投影视图 创建辅助视图 创建详细视图
下一节
➢创建一般视图
２.尺寸标注
３.标注3D尺寸
４.移动尺寸和修改尺寸
５.创建注释
６.注释的移动和修改
上一节
下一节
➢尺寸样式的设置
尺寸样式的设置重要是更改尺寸的显示类型和 显示方式。
Limit ：按名义尺寸加“上偏差”和名义尺寸 减“下偏差”后的值显示。
Nominal ：按名义尺寸显示。 Plusminus ：名义尺寸右侧显示上下偏差。 Plusminussym ：名义尺寸右侧显示对称偏差。 Plusminussym_super ：名义尺寸右上方显示
下一节
➢创建半视图
“半视图”是以所选取的平面为参照平面， 移除其他视图的一部分而得到的视图 。
返回
➢创建局部视图
“局部视图”是在图纸上创建一个用以显 示某一部分的详细几何信息的视图，局 部视图的显示是随着创建局部视图的视 图而改变的。
局部视图可以显示所选视图在封闭边界 内的部分，也可以删除封闭边界外的几 何图元 。
Ａ.创建尺寸公差 Ｂ.创建几何公差
上一节
下一节
➢创建尺寸公差
创建尺寸公差，是在“选项”对话框中 进行的 ，如下图：
返回
➢创建几何公差
创建几何公差，是在“几何公差”对话 框中进行的 ，如下图：
返回
9.7表格
表格也是工程图的一部分，表格用来记录零件 的名称、制图人、制图日期、绘图比例、材料、 加工条件等信息。在Pro/ENGINEER中，系统 不仅提供了创建表格的各种方法，而且可以将 已经建立好的表格直接插入到其他工程图中的 设置。
proe完整培训PPT课件
螺旋扫描可 以生成实体、 曲面、薄壳 和去除材料 等。
右手法则：伸出右手，拇指 朝上，四个手指半握，四个 手指的方向就是螺旋的方向。
扫引轨迹中，中心线表示螺旋轨迹的中心；直 线表示螺旋轨迹的长度；箭头表示螺旋扫描的 起点。 实体扫描的截面必须封闭。
.
4.7 边界混合
44
设置链之间 的对齐点
边界混合是用的较多的构面方 法。边界混合可以设置边界与 相邻的曲面是否相切等条件； 控制点可以消除多段图元进行 边界混合时生成的小面片；
样条曲线的角度标注：先 点选样条，然后选参照线， 最后选样条端点，按鼠标 中键。
.
23
2.1.4 草绘常见问题
1.草绘之间的截面未完全封闭。 检查方法：点着色封闭环，封闭的图形会有如右的效果
2.草绘之间的截面有重叠几何。 检查方法：点加亮重叠几何，重叠的地方会有如右的效果
着色封闭环
加亮重叠几何
3.开放的端点显 示如右图
4.3 扫描
38
生成实体 生成薄板
去除材料
生成曲面及曲面 修剪
扫描分两部分，第一步是轨迹，轨迹可 以是封闭的，也可以是空间曲线。第二 步是截面。
.
39
4.4 混合
混合的方式有三种，分别是平行，旋转在生成实体时需要闭合，几个截 面之间的边数量必须相同； 不相同时，如左图，需要增加混合顶 点；意思就是混合时有两个顶点对应 此顶点。混合顶点可以重复添加。
选项里可 以设置双 向拉伸
拉伸至下一曲面 拉伸至与所有曲面相交 拉伸至选定曲面
拉.伸至选定点、线、平面、曲面
37
4.2 旋转
旋转轴可以在草绘里画，也可在外 边选择。草绘里画得用几何中心线。
生成实体
拉伸方向相反 切除材料
右手法则：伸出右手，拇指 朝上，四个手指半握，四个 手指的方向就是螺旋的方向。
扫引轨迹中，中心线表示螺旋轨迹的中心；直 线表示螺旋轨迹的长度；箭头表示螺旋扫描的 起点。 实体扫描的截面必须封闭。
.
4.7 边界混合
44
设置链之间 的对齐点
边界混合是用的较多的构面方 法。边界混合可以设置边界与 相邻的曲面是否相切等条件； 控制点可以消除多段图元进行 边界混合时生成的小面片；
样条曲线的角度标注：先 点选样条，然后选参照线， 最后选样条端点，按鼠标 中键。
.
23
2.1.4 草绘常见问题
1.草绘之间的截面未完全封闭。 检查方法：点着色封闭环，封闭的图形会有如右的效果
2.草绘之间的截面有重叠几何。 检查方法：点加亮重叠几何，重叠的地方会有如右的效果
着色封闭环
加亮重叠几何
3.开放的端点显 示如右图
4.3 扫描
38
生成实体 生成薄板
去除材料
生成曲面及曲面 修剪
扫描分两部分，第一步是轨迹，轨迹可 以是封闭的，也可以是空间曲线。第二 步是截面。
.
39
4.4 混合
混合的方式有三种，分别是平行，旋转在生成实体时需要闭合，几个截 面之间的边数量必须相同； 不相同时，如左图，需要增加混合顶 点；意思就是混合时有两个顶点对应 此顶点。混合顶点可以重复添加。
选项里可 以设置双 向拉伸
拉伸至下一曲面 拉伸至与所有曲面相交 拉伸至选定曲面
拉.伸至选定点、线、平面、曲面
37
4.2 旋转
旋转轴可以在草绘里画，也可在外 边选择。草绘里画得用几何中心线。
生成实体
拉伸方向相反 切除材料

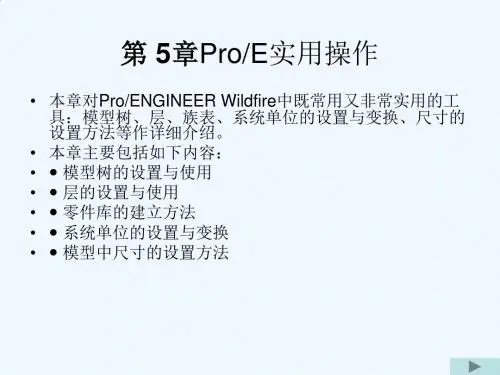

PROE基础课程.ppt
图5-2
图5-1
图10-3
应该说明的是，模型树中列出的只是具有与 模型相关的特征，没有列出体现特征的实 体元素如边、面等，因此不能通过模型树 选择实体元素，而只能在图形窗口中选择 实体元素。下面几节讲述模型树的使用方 法。
5.1.1 在模型树中添加栏目
Pro/ENGINEER Wildfire允许用户扩充模型树显示的内容，以方便用户设计。 在模型树中添加项目的操作步骤如下： 单击按钮 ，打开如图5-4所示的下拉菜单。单击【树列】选项，打开如图 5-5所示的〖模型树列〗对话框。
单击【确定】或【应用】按钮，即可完成模型树中相关特征的隐藏或显 示操作。
实例
步 骤1
• 打开练习文件
图10-11 设置显示项目
5.1.3 模型注释
使用模型树可为零件模型创建一个注释。 在创建注释时会使用如图10-13所示的 菜单。 下面介绍菜单中的各项： • 无方向指引：创建自由注释。 • 带引线：创建有引线的注释。 • ISO 导引：显示ISO标准箭头的指引 注释。 • 在项目上：直接将注释连接到图素 （如边、曲面、基准点）上。 • 偏距：建立与工程图素相关的注释。 • 标准：标准形式的注释，可使箭头指 向单个或多个图素。 • 法向引线：建立箭头垂直于图素的单 一注释。 • 切向引线：建立箭头与图素相切的单 一注释。
10-13 创建注释时使用的菜单
使用模型树建立模型注释的步骤如下： • 在模型树中右击一个特征 或零件，在弹出的快捷菜单中 单击【设置注释】→【特征】 （如果是装配工作模式，还会 有【组件】、【零件】）选项， 打开如图10-14所示的〖注释〗 对话框。 • 在〖名称〗栏中，输入注 释名称或接受系统默认的名称。 • 在〖文字〗栏输入注释文 字或单击【插入】按钮，插入 一个文本文件。
