【CN209926948U】一种抗重力超薄微热管【专利】

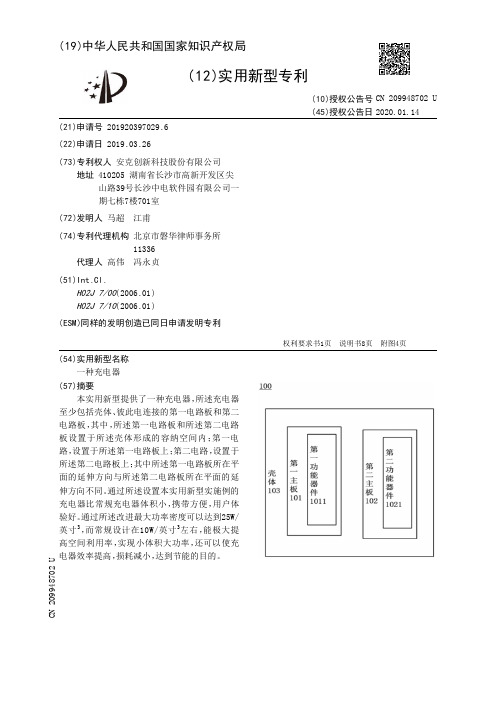

【CN209948702U】一种充电器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920397029.6(22)申请日 2019.03.26(73)专利权人 安克创新科技股份有限公司地址 410205 湖南省长沙市高新开发区尖山路39号长沙中电软件园有限公司一期七栋7楼701室(72)发明人 马超 江甫 (74)专利代理机构 北京市磐华律师事务所11336代理人 高伟 冯永贞(51)Int.Cl.H02J 7/00(2006.01)H02J 7/10(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种充电器(57)摘要本实用新型提供了一种充电器，所述充电器至少包括壳体、彼此电连接的第一电路板和第二电路板，其中，所述第一电路板和所述第二电路板设置于所述壳体形成的容纳空间内；第一电路，设置于所述第一电路板上；第二电路，设置于所述第二电路板上；其中所述第一电路板所在平面的延伸方向与所述第二电路板所在平面的延伸方向不同。
通过所述设置本实用新型实施例的充电器比常规充电器体积小，携带方便，用户体验好。
通过所述改进最大功率密度可以达到25W/英寸3，而常规设计在10W/英寸3左右，能极大提高空间利用率，实现小体积大功率，还可以使充电器效率提高，损耗减小，达到节能的目的。
权利要求书1页 说明书8页 附图4页CN 209948702 U 2020.01.14C N 209948702U权 利 要 求 书1/1页CN 209948702 U1.一种充电器，其特征在于，所述充电器至少包括壳体、彼此电连接的第一电路板和第二电路板，其中，所述第一电路板和所述第二电路板设置于所述壳体形成的容纳空间内；第一电路，设置于所述第一电路板上；第二电路，设置于所述第二电路板上；其中所述第一电路板所在平面的延伸方向与所述第二电路板所在平面的延伸方向不同。
2.根据权利要求1所述的充电器，其特征在于，所述充电器还包括与所述第一电路板电连接的第三电路板，第三电路设置于所述第三电路板的相对设置的至少一个表面上；其中，所述第一电路板所在平面的延伸方向与所述第三电路板所在平面的延伸方向不同。

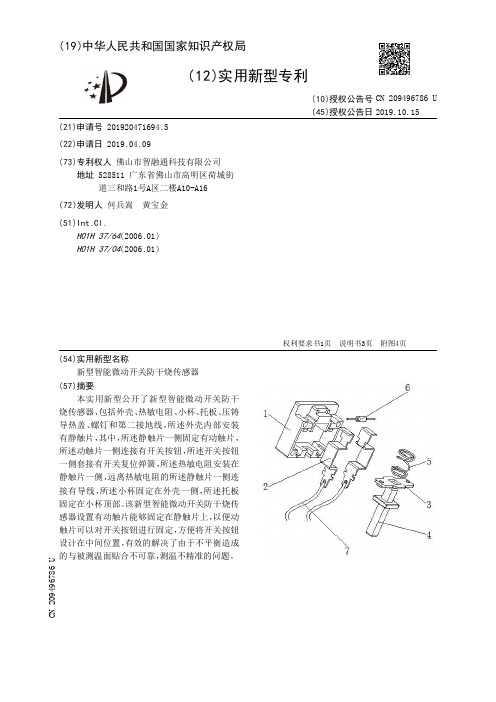

【CN209496786U】新型智能微动开关防干烧传感器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920471694.5(22)申请日 2019.04.09(73)专利权人 佛山市智融通科技有限公司地址 528511 广东省佛山市高明区荷城街道三和路1号A区二楼A10-A16(72)发明人 何兵嵩 黄宝金 (51)Int.Cl.H01H 37/64(2006.01)H01H 37/04(2006.01)(54)实用新型名称新型智能微动开关防干烧传感器(57)摘要本实用新型公开了新型智能微动开关防干烧传感器，包括外壳、热敏电阻、小杯、托板、压铸导热盖、螺钉和第二接地线，所述外壳内部安装有静触片，其中，所述静触片一侧固定有动触片，所述动触片一侧连接有开关按钮，所述开关按钮一侧套接有开关复位弹簧，所述热敏电阻安装在静触片一侧，远离热敏电阻的所述静触片一侧连接有导线，所述小杯固定在外壳一侧，所述托板固定在小杯顶部。
该新型智能微动开关防干烧传感器设置有动触片能够固定在静触片上，以便动触片可以对开关按钮进行固定，方便将开关按钮设计在中间位置，有效的解决了由于不平衡造成的与被测温面贴合不可靠，测温不精准的问题。
权利要求书1页 说明书3页 附图4页CN 209496786 U 2019.10.15C N 209496786U权 利 要 求 书1/1页CN 209496786 U1.一种新型智能微动开关防干烧传感器，包括外壳（1）、热敏电阻（6）、小杯（8）、托板（9）、压铸导热盖（15）、螺钉（16）和第二接地线（17），其特征在于：所述外壳（1）内部安装有静触片（2），其中，所述静触片（2）一侧固定有动触片（3），所述动触片（3）一侧连接有开关按钮（4），所述开关按钮（4）一侧套接有开关复位弹簧（5），所述热敏电阻（6）安装在静触片（2）一侧，远离热敏电阻（6）的所述静触片（2）一侧连接有导线（7），所述小杯（8）固定在外壳（1）一侧，所述托板（9）固定在小杯（8）顶部，所述托板（9）一侧连接有绝缘垫（10），所述绝缘垫（10）一侧连接有导热盖（11），所述小杯（8）一侧套接有外弹簧（12），所述外弹簧（12）一端连接有安装底座（13），所述托板（9）一侧连接有第一接地线（14），所述压铸导热盖（15）连接在绝缘垫（10）一侧，所述螺钉（16）连接在压铸导热盖（15）一侧，所述第二接地线（17）连接在螺钉（16）一侧。

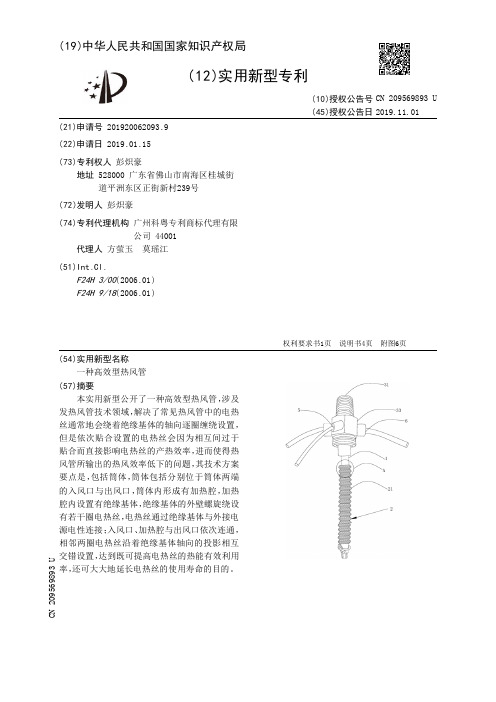

【CN209569893U】一种高效型热风管【专利】
(51)Int .Cl . F24H 3/00(2006 .01) F24H 9/18(2006 .01)
(10)授权公告号 CN 209569893 U (45)授权公告日 2019.11.01
( 54 )实用新型名称 一种高效型热风管
( 57 )摘要 本实 用新型公开了一种高效型热风管 ，涉及
权利要求书1页 说明书4页 附图6页
CN 209569893 U
Hale Waihona Puke CN 209569893 U
权 利 要 求 书
1/1 页
1 .一种高效型热风管，包括用于输送风量的筒体(3) ，所述筒体(3)包括分别位于筒体 (3)两端的入风口(31)与出风口(32) ，所述筒体(3)内形成有加热腔(9) ，所述加热腔(9)内 设置有绝缘基体(1) ，所述绝缘基体(1)的外壁沿着绝缘基体(1)的轴向螺旋绕设有若干圈 电热丝(2) ，所述电热丝(2)通过绝缘基体(1)与外接电源电性连接；所述入风口(31)、加热 腔 (9) 与出风口 (32) 依次连通 ，其特征在于 ，相邻两圈所述电 热丝 (2) 沿着绝缘基体 (1) 轴向 的投影相互交错设置。
4 .根据权利要求3所述的一种高效型热风管，其特征在于，所述连接管(33)沿着连接管 (33)的 周向侧壁设有若干个用于导线安装的第一安装通孔 (4) ，所述第一安装通孔 (4)内穿 设有用于保护导线的线材套筒(6) ，所述线材套筒(6)的端部设有可同时抵触于绝缘基体 (1)的端部外壁与连接管(33)内壁上的抵触块(7) ；所述线材套筒(6)过盈配合于绝缘基体 (1)与连接管(33)内壁之间。
2 .根据权利要求1所述的一种高效型热风管，其特征在于，所述电热丝(2)沿着绝缘基 体(1)轴向的截面呈椭圆型。

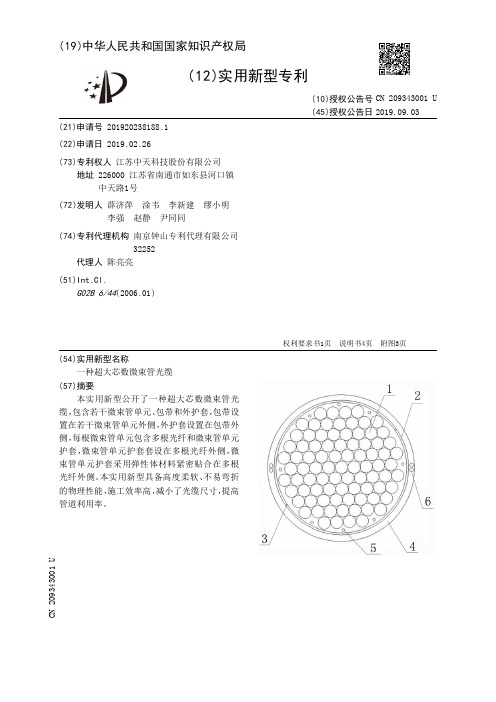

【CN209343001U】一种超大芯数微束管光缆【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920238188.1(22)申请日 2019.02.26(73)专利权人 江苏中天科技股份有限公司地址 226000 江苏省南通市如东县河口镇中天路1号(72)发明人 薛济萍 淦韦 李新建 缪小明 李强 赵静 尹同同 (74)专利代理机构 南京钟山专利代理有限公司32252代理人 陈亮亮(51)Int.Cl.G02B 6/44(2006.01)(54)实用新型名称一种超大芯数微束管光缆(57)摘要本实用新型公开了一种超大芯数微束管光缆，包含若干微束管单元、包带和外护套，包带设置在若干微束管单元外侧，外护套设置在包带外侧，每根微束管单元包含多根光纤和微束管单元护套，微束管单元护套套设在多根光纤外侧，微束管单元护套采用弹性体材料紧密贴合在多根光纤外侧。
本实用新型具备高度柔软、不易弯折的物理性能，施工效率高，减小了光缆尺寸，提高管道利用率。
权利要求书1页 说明书4页 附图3页CN 209343001 U 2019.09.03C N 209343001U权 利 要 求 书1/1页CN 209343001 U1.一种超大芯数微束管光缆，其特征在于：包含若干微束管单元、包带和外护套，包带设置在若干微束管单元外侧，外护套设置在包带外侧，每根微束管单元包含多根光纤和微束管单元护套，微束管单元护套套设在多根光纤外侧，微束管单元护套采用弹性体材料紧密贴合在多根光纤外侧。
2.按照权利要求1所述的一种超大芯数微束管光缆，其特征在于：所述弹性体材料为热塑性弹性体材料。
3.按照权利要求1所述的一种超大芯数微束管光缆，其特征在于：所述多根光纤采用弯曲不敏感单模光纤。
4.按照权利要求1所述的一种超大芯数微束管光缆，其特征在于：所述微束管单元还包含微束管阻水材料，微束管阻水材料设置在光纤之间，微束管单元护套套设在光纤和微束管阻水材料外侧。

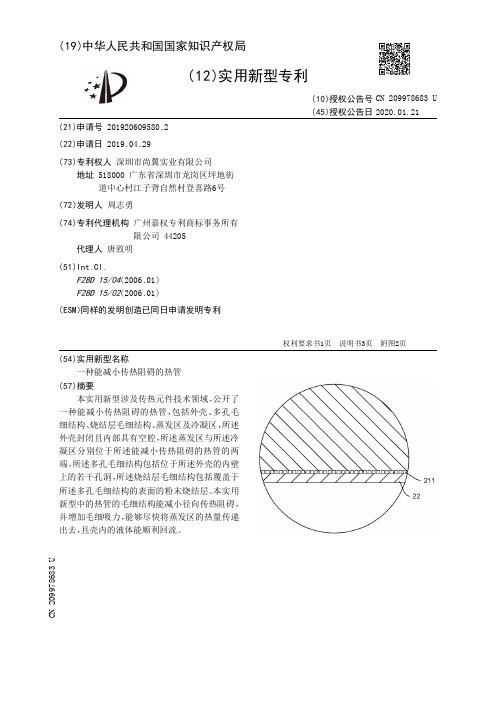

【CN209978683U】一种能减小传热阻碍的热管【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920609580.2(22)申请日 2019.04.29(73)专利权人 深圳市尚翼实业有限公司地址 518000 广东省深圳市龙岗区坪地街道中心村江子背自然村登喜路6号(72)发明人 周志勇 (74)专利代理机构 广州嘉权专利商标事务所有限公司 44205代理人 唐致明(51)Int.Cl.F28D 15/04(2006.01)F28D 15/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种能减小传热阻碍的热管(57)摘要本实用新型涉及传热元件技术领域，公开了一种能减小传热阻碍的热管，包括外壳、多孔毛细结构、烧结层毛细结构、蒸发区及冷凝区，所述外壳封闭且内部具有空腔，所述蒸发区与所述冷凝区分别位于所述能减小传热阻碍的热管的两端，所述多孔毛细结构包括位于所述外壳的内壁上的若干孔洞，所述烧结层毛细结构包括覆盖于所述多孔毛细结构的表面的粉末烧结层。
本实用新型中的热管的毛细结构能减小径向传热阻碍，并增加毛细吸力，能够尽快将蒸发区的热量传递出去，且壳内的液体能顺利回流。
权利要求书1页 说明书3页 附图2页CN 209978683 U 2020.01.21C N 209978683U权 利 要 求 书1/1页CN 209978683 U1.一种能减小传热阻碍的热管，其特征在于，包括外壳、多孔毛细结构、烧结层毛细结构、蒸发区及冷凝区，所述外壳封闭且内部具有空腔，所述蒸发区与所述冷凝区分别位于所述能减小传热阻碍的热管的两端，所述多孔毛细结构包括位于所述外壳的内壁上的若干孔洞，所述烧结层毛细结构包括覆盖于所述多孔毛细结构的表面的粉末烧结层。
2.根据权利要求1所述的能减小传热阻碍的热管，其特征在于，所述烧结层远离所述外壳的内侧壁的一侧的表面设有若干凸起和/或凹槽。

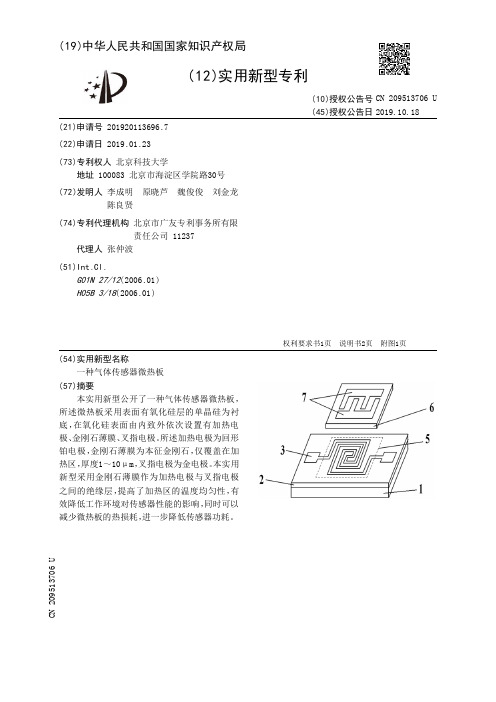

【CN209513706U】一种气体传感器微热板【专利】
附图说明 [0012] 图1是一种常规的硅基微热板结构示意图； [0013] 图2是本实用新型的气体传感器微热板结构示意图； [0014] 图中附图标记如下： [0015] 1为单晶硅，2为氧化硅，3为回形加热电极，4为蛇形加热电极，5为加热区，6为金刚 石薄膜，7为叉指电极。
5 .如权利要求1所述一种气体传感器微热板，其特征在于所述加热电极为铂电极，叉指 电极为金电极。
2
CN 209513706 U
说 明 书
1/2 页
一种气体传感器微热板
技术领域 [0001] 本实用新型属于气体传感器领域，尤其涉及一种气体传感器微热板。
背景技术 [0002] 现代工业的发展，在带来可观利益的同时也在时刻危害着生态环境，化石燃料燃 烧及工业排放等带来的有毒有害气体对人类的健康造成了很大威胁，对有害气体的监测与 控制已成为众多学者关注的一项重要研究课题。为此，人们根据不同的工作原理，开发了种 类众多的 气体传感器 ，其中 ，半导体式气体传感器以 其良 好的灵敏度、较低的成本以 及与IC 工艺的兼容性，成为科研工作者的研究热点，并且向着微型化、低功耗化、集成化方向发展。 [0003] 半导体式气体传感器的气敏性能主要与其上的敏感材料有关。当暴露在特定环境 中时 ，敏感材料表面会吸附 一定量的 气体 ，从而达到一个平衡 ，呈现出相应的电阻 值 ，当环 境中某一待测气体的 浓度升高时 ，待测气体与敏感材料会发生化学反应 ，达到一个新的 平 衡，造成敏感材料电阻变化。一般在常温下这种平衡过程时间较长，而一定的高温可以加速 敏感材料与被 测气体之间的 氧化还原反应 ，便于对气体进行实时监 测。目 前在微结构的 气 体传感器中，为敏感材料提供高温工作环境的是微热板。 [0004] 一种常规的硅基微热板结构如图1所示。在单晶硅1上生长一层氧化硅2作为下绝 缘层 ，在下绝缘层上通过光刻工艺 加工出蛇形 加热电 极4 ，给 加热电 极通电 即可产生热量 ， 从而达到气体传感器的工作温度，之后在加热电极及下绝缘层表面再沉积一层氧化硅2作 为上绝缘层 ，最后在上绝缘层上 加工叉指电 极7 ，用于 测试涂覆在叉指电 极7上的 敏感材料 电 阻 。目 前 ，针对微热板的 研究 主要集中 在对下绝缘层进行优化以 减 少热量的 损耗 ，如CN 208182611U公开了一种硅基结构的微热板，其在原有的下绝缘层上增加了一层多孔硅，又 进一步腐蚀了中间的多孔硅层，有效的防止了工作区的热量散失到硅基上。但其对于加热 区温度均匀性的研究尚 有所欠缺。氧化硅虽然绝缘性能较好 ，但其导热性能并不高 ，用作上 绝缘层易导致敏感材料受热不均匀 ，特别是对于微结构的 气体传感器来说 ，这种工作温度 的不一致将严重影响器件的气敏性能。
【CN209910481U】扁管和具有其的换热器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920440200.7(22)申请日 2019.04.02(73)专利权人 杭州三花微通道换热器有限公司地址 310018 浙江省杭州市经济技术开发区12号大街289号(72)发明人 高莹 张超超 高强 (74)专利代理机构 北京清亦华知识产权代理事务所(普通合伙) 11201代理人 宋合成(51)Int.Cl.F28F 1/02(2006.01)F28F 9/26(2006.01)F28D 1/04(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称扁管和具有其的换热器(57)摘要本实用新型公开了一种扁管和具有其的换热器，扁管具有沿该扁管的长度方向彼此相对的第一端和第二端，且扁管具有沿该扁管的宽度方向彼此相对的第一纵向侧和第二纵向侧，第一端的第一纵向侧设有第一凹部，第一端的第二纵向侧设有第二凹部，第一凹部具有从第一端的端面沿扁管的长度方向延伸的第一长度且具有从第一纵向侧沿扁管的宽度方向延伸的第一深度，第二凹部具有从第二端的端面沿扁管的长度方向延伸的第二长度且具有从第二纵向侧沿扁管的宽度方向延伸的第二深度，其中第一长度与第二长度彼此不相等。
根据本实用新型实施例的扁管使用在平行流换热器上，具有能够减少应力集中，提高换热器可靠性等优点。
权利要求书2页 说明书9页 附图4页CN 209910481 U 2020.01.07C N 209910481U权 利 要 求 书1/2页CN 209910481 U1.一种扁管，其特征在于，所述扁管具有沿该扁管的长度方向彼此相对的第一端和第二端，且所述扁管具有沿该扁管的宽度方向彼此相对的第一纵向侧和第二纵向侧，所述第一端的第一纵向侧设有第一凹部，所述第一端的第二纵向侧设有第二凹部，所述第一凹部具有从所述第一端的端面沿所述扁管的长度方向延伸的第一长度且具有从所述第一纵向侧沿所述扁管的宽度方向延伸的第一深度，所述第二凹部具有从所述第二端的端面沿所述扁管的长度方向延伸的第二长度且具有从所述第二纵向侧沿所述扁管的宽度方向延伸的第二深度，其中所述第一长度与所述第二长度彼此不相等。
【CN209799206U】一种超低能耗建筑【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920541972.X(22)申请日 2019.04.20(73)专利权人 郑州中天建筑节能有限公司地址 450000 河南省郑州市金水区国贸新领地3号楼2单元1510房
(72)发明人 张文骞 张洪权 张淏喆 宋俊峰 王太明
(74)专利代理机构 郑州隆盛专利代理事务所(普通合伙) 41143代理人 余菲
(51)Int.Cl.E04F 10/00(2006.01)
F21S 9/03(2006.01)
H02S 20/30(2014.01)
F24S 30/425(2018.01)
(54)实用新型名称一种超低能耗建筑(57)摘要本实用新型公开了一种超低能耗建筑，包括墙体，所述墙体的侧壁上开设有矩形凹槽，所述矩形凹槽内滑动连接有竖直的矩形板，所述矩形板的侧壁上开设有收纳槽，且收纳槽内转动连接有遮阳板，所述遮阳板的上端固定连接有太阳能板，所述矩形板内设置有与太阳能板连接的驱动机构，所述矩形板远离遮阳板的侧壁中央开设有圆形槽，所述圆形槽内固定连接有第一弹簧，且第一弹簧远离圆形槽的一端固定连接有连接柱，所述矩形板的侧壁上设置有与连接柱连接的缓冲机构。本实用新型在遮阳的同时利用太阳能将大自然的资源转换成电能储存，达到环保低能耗的标准，并且提高整体结构的缓冲能力，有助于结构长期使用。
权利要求书1页 说明书3页 附图2页CN 209799206 U2019.12.17
CN 209799206 U1.一种超低能耗建筑，包括墙体（1），其特征在于，所述墙体（1）的侧壁上开设有矩形凹槽，所述矩形凹槽内滑动连接有竖直的矩形板（2），所述矩形板（2）的侧壁上开设有收纳槽，且收纳槽内转动连接有遮阳板（3），所述遮阳板（3）的上端固定连接有太阳能板（4），所述矩形板（2）内设置有与太阳能板（4）连接的驱动机构，所述矩形板（2）远离遮阳板（3）的侧壁中央开设有圆形槽（13），所述圆形槽（13）内固定连接有第一弹簧（5），且第一弹簧（5）远离圆形槽的一端固定连接有连接柱（6），所述矩形板（2）的侧壁上设置有与连接柱（6）连接的缓冲机构，所述连接柱（6）远离第一弹簧（5）的一端固定连接有安装板（7），且安装板（7）与矩形凹槽之间由多个紧固螺栓固定连接。2.根据权利要求1所述的一种超低能耗建筑，其特征在于，所述驱动机构包括设置在矩形板（2）内的空腔，且空腔内固定连接有驱动电机（8），所述空腔内固定连接有蓄电池，所述蓄电池的输入端与太阳能板（4）电性连接，且蓄电池的输出端与驱动电机（8）连接，所述驱动电机（8）的驱动轴延伸至收纳槽内并与遮阳板（3）侧壁固定连接。3.根据权利要求2所述的一种超低能耗建筑，其特征在于，所述遮阳板（3）远离驱动电机（8）的一端固定连接有转轴，且转轴与收纳槽的内壁转动连接，所述遮阳板（3）的下端固定连接有多个照明灯（9），且照明灯（9）与蓄电池电性连接。4.根据权利要求1所述的一种超低能耗建筑，其特征在于，所述缓冲机构包括分别开设在圆形槽（13）上下两侧的两个条形槽（14），所述条形槽（14）内滑动连接有滑块（10），且滑块（10）的侧壁上转动连接有转动杆（11），所述转动杆（11）远离滑块（10）的一端与连接柱（6）的侧壁转动连接，所述滑块（10）远离圆形槽（13）的侧壁上固定连接有第二弹簧（12），且第二弹簧（12）远离滑块（10）的一端与条形槽（14）的内壁固定连接。5.根据权利要求1所述的一种超低能耗建筑，其特征在于，所述太阳能板（4）呈弧形，且太阳能板（4）两侧的矩形板侧壁上均喷涂有反光涂料，所述太阳能板（4）的侧壁上固定连接有连接件，且连接件与矩形板（2）之间由螺栓固定连接。6.根据权利要求1所述的一种超低能耗建筑，其特征在于，所述收纳槽的宽度值与矩形板（2）和太阳能板（4）的宽度值总和相同。
【CN209623456U】一种带S型热管的散热结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920224779.3(22)申请日 2019.02.22(73)专利权人 深圳市高昱电子科技有限公司地址 518000 广东省深圳市坪山新区坑梓老坑工业区三巷5号二至四楼(72)发明人 刘裕厅 李顺辉 (74)专利代理机构 东莞市冠诚知识产权代理有限公司 44272代理人 刘花(51)Int.Cl.F28D 15/02(2006.01)F28F 1/12(2006.01)(54)实用新型名称一种带S型热管的散热结构(57)摘要本实用新型提供了一种带S型热管的散热结构，包括有底板、鳍片以及S型热管，鳍片从左往右间距排列设置于底板背面，底板前面从左往右依次设置有左嵌槽、中嵌槽以及右嵌槽，S型热管包括有左冷却段、中加热段以及右冷却段，左冷却段、中加热段以及右冷却段分别嵌入安装于左嵌槽、中嵌槽以及右嵌槽内，使S型热管与底板连接。
本实用新型中，设置有左冷却段和右冷却段，该S型热管能够以中间受热向两端传导的方式将热量导入到更多的散热区域，效果相当于两支热管向不同方向传导，不仅导热效率高，散热均匀，还能至少节省一支常规热管的制造和原材料成本。
权利要求书1页 说明书3页 附图1页CN 209623456 U 2019.11.12C N 209623456U权 利 要 求 书1/1页CN 209623456 U1.一种带S型热管的散热结构，包括有底板、鳍片以及S型热管，所述鳍片从左往右间距排列设置于所述底板背面，其特征在于：所述底板前面从左往右依次设置有左嵌槽、中嵌槽以及右嵌槽，所述S型热管包括有左冷却段、中加热段以及右冷却段，所述左冷却段、中加热段以及右冷却段分别嵌入安装于所述左嵌槽、中嵌槽以及右嵌槽内，使所述S型热管与所述底板连接。
2.根据权利要求1所述一种带S型热管的散热结构，其特征在于：所述底板前面中部设置有凸出的发热源安装台，所述中嵌槽设置于所述发热源安装台上；所述中加热段前面为平面结构，所述中加热段前面与所述发热源安装台前面持平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920336595.6
(22)申请日 2019.03.15
(73)专利权人 华南理工大学
地址 510640 广东省广州市天河区五山路
381号
专利权人 华南理工大学珠海现代产业创新
研究院
(72)发明人 汤勇 贾明泽 丁鑫锐 李宗涛
陈恭 钟桂生
(74)专利代理机构 广州市华学知识产权代理有
限公司 44245
代理人 郭炜绵
(51)Int.Cl.
F28D 15/04
(2006.01)
H05K 7/20
(2006.01)
(54)实用新型名称
一种抗重力超薄微热管
(57)摘要
本实用新型公开一种抗重力超薄微热管，包
括两片单晶硅片，所述每片单晶硅片的单面均加
工有阵列排布的梭形结构作为毛细吸液芯，两片
单晶硅片加工有梭形结构的一面相对设置，两片
单晶硅片之间设有单晶硅支架。本抗重力超薄微
热管，采用在内壁上直接加工出可进行单向运输
液体的梭形阵列吸液芯结构，区别于传统的沟槽
及烧粉吸液芯结构，具有更大的蒸汽回流通道；
同时梭形阵列吸液芯结构带来了极大的毛细回
流压力，传热性能好，具有抗重力特性。
权利要求书1页 说明书3页 附图3页
CN 209926948 U
2020.01.10
C
N
2
0
9
9
2
6
9
4
8
U
1.一种抗重力超薄微热管，其特征在于，包括两片单晶硅片，所述每片单晶硅片的单面
均加工有阵列排布的梭形结构，两片单晶硅片加工有梭形结构的一面相对设置，两片单晶
硅片之间设有单晶硅支架，单晶硅片和单晶硅支架之间密封处理。
2.根据权利要求1所述一种抗重力超薄微热管，其特征在于，沿单晶硅片长度方向，每
列梭形结构两侧均设有横截面为矩形的凹槽。
3.根据权利要求1所述一种抗重力超薄微热管，其特征在于，所述梭形结构一端为尖
角，每个梭形结构的尖角朝向一致，均朝向单晶硅片的长度方向。
4.根据权利要求1所述一种抗重力超薄微热管，其特征在于，所述单晶硅支架为矩形框
架结构，单晶硅片为矩形结构，单晶硅支架的长、宽、厚度分别与单晶硅片的长、宽、厚度相
同，单晶硅支架的边框宽为8～12mm。
5.根据权利要求1所述一种抗重力超薄微热管，其特征在于，所述单晶硅片经过抛光处
理，单晶硅片的长为100～200mm，宽为30～50mm，厚度为0.2～0.25mm。
6.根据权利要求1所述一种抗重力超薄微热管，其特征在于，所述单晶硅片和单晶硅支
架之间形成容纳工质液体的真空内腔。
7.根据权利要求1所述一种抗重力超薄微热管，其特征在于，所述密封处理采用共晶键
合密封技术。
8.根据权利要求6所述一种抗重力超薄微热管，其特征在于，所述工质液体为冷媒。
9.根据权利要求3所述一种抗重力超薄微热管，其特征在于，沿单晶硅片长度方向，相
邻的梭形结构的尖角间隔为150～300μm；沿单晶硅片宽度方向，相邻的梭形结构的尖角间
隔为65～80μm。
权 利 要 求 书
1/1页
2
CN 209926948 U
