多层框架结构课程设计计算书_某大学学生宿舍框架结构设计【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）1 .单层或多层混凝土结构课程设计任务书1.1设计任务1.1.1设计题目：某大学学生宿舍框架结构设计1.1.2设计条件7层钢筋混凝土框架结构学生宿舍，设计使用年限为50年，其建筑平面图和剖面图分别如图1-1、图1-2所示，L1=5.4m〔5.7m、6m〕，H1=4.2m〔4.5m〕。
楼面和屋面采用现浇钢筋混凝土肋形楼盖结构；屋面采用柔性防水，屋面构造层的恒载标准值为3.24 kN/㎡；屋面为上人屋面，活荷载标准值为 2.0kN/㎡〔3kN/㎡、4kN/㎡〕；楼面构造层的恒载标准值为1.56kN/㎡；楼面活荷载标准值为2.0kN/㎡〔2.5kN/㎡、3kN/㎡〕；墙体采用灰砂砖，重度γ=18kN/m3，外墙贴瓷砖，墙面重0.5kN/㎡，内墙面采用水泥粉刷，墙面重0.36kN/㎡；木框玻璃窗重0.3kN/㎡,木门重0.2kN/㎡；混凝土强度等级和钢筋级别请自行选择。
建设地点位于某城市郊区，底层为食堂，层高5.0m，2～7层为学生宿舍，层高4.2m，室内外高差ω=0.5kN/㎡〔0.45kN/㎡、0.4kN/㎡〕。
试对该结构0.6m，根底顶面标高-1.500m。
根本风压进行结构设计，不考虑抗震设防。
图1-1 标准层平面图设计内容〔1〕确定构件截面尺寸、材料选用；〔2〕荷载计算；〔3〕对一榀框架进行内力分析、计算及组合；〔4〕框架构件截面设计。
图1-2 I—I剖面图2 .计算书某大学7层学生宿舍楼，采用钢筋混凝土框架结构，没有抗震设防要求，设计年限为50年，试设计该结构(限于篇幅，本例仅介绍轴框架结构的设计)。
2.1设计资料7层钢筋混凝土框架结构学生宿舍，设计使用年限为50年，其建筑平面图和剖面图分别如图1-1、图1-2所示，L1=6m，H1=4.5m。
(1)设计标高：室内设计标高土0.000相当于绝对标高4.400m，室内外高差600mm。
土木工程毕业设计计算书(宿舍楼)2017
7200/8=900
取h=600
且
取b=300
故跨度为7200mm的主梁截面取
跨度为4800mm的主梁
4800/14=342
4800/8=600
取h=600
且
取b=300
故跨度为4800mm的主梁截面取
次梁：跨度为4800mm的次梁
4800/18=266
4800/12=400
取h=400
g=1.35
q=1.4
板的折减系数
3.1.2
板与梁整浇，计算跨度取梁中心线到中心线
弯矩计算
跨中最大弯矩：内支座固定时在 作用下，与内支座铰支时在 作用下的跨中弯矩之和，混凝土的泊松系数
支座负弯矩;内支座固定时在 作用下的支座负弯矩
区格板 四边固定
查表得
=2.361 =1.574
区格板 四边固定
查表得
且
取b=200
故跨度为4800mm的次梁截面取
跨度为3600mm的次梁
3600/18=200
3600/12=300
取h=300
且
取b=200，h=400
故跨度为3600mm的次梁截面取
板厚h:民用建筑最小板厚60
单向板构造要求
双向板构造要求
取板厚为100mm
2.2
采用现浇钢筋混凝土框架结构，一层结构层高取4.5m,标准层层高去3.0m，坡屋面顶标高20.850。
=5.107
活荷载（由板传来）
恒载控制时恒载分项系数1.35，活载分项系数1.4，组合系数0.9
7．结构类型
钢筋混凝土框架结构。
8．工程地质
根据拟建场地条件和建筑物的类型，并按施工图设计阶段要求，进行了现场踏堪、钻探及坑探，辅以手持螺旋钻勘探，并进行相应的室内测试。
高校宿舍楼设计 土木工程毕业设计结构计算书
前言毕业设计是大学本科教学计划中最后一个重要的教学环节，是对自身综合应用所学的土木工程基础理论的培养，也是进行房屋建筑设计或科学研究的综合训练，是前面各个教学环节的继续、深化和拓宽，是培养自身综合素质和工程实践能力的重要阶段。
毕业设计的目的在于使我们受到结构工程师所必须的综合训练，有利于向工作岗位过渡。
本毕业设计课题为《高校宿舍楼设计》，要求对此分别进行建筑部分设计和结构设计两部分。
建筑部分要完成建筑方案比较、分析、确定；绘制建筑施工图和编写建筑设计说明书。
结构设计包括结构选型及结构布置；主要框架的荷载计算、内力分析、截面设计；楼梯、基础、雨篷、梁板的计算；绘制结构施工图。
本设计的内容涉及了建筑、结构两大方面，全面地包含了土木工程建工方向专业所学知识，是一次全面的设计演练。
同时，设计研究的内容具有相当的深度和难度，是对设计人员的一次综合考核。
设计应达到的技术要求为满足实际施工要求，即所设计的内容正确、可行。
为此，设计过程中要以设计规范为准绳，严格控制各设计内容满足规范和相关条例的要求。
限于时间和经验等方面的原因，在设计中难免有不尽合理和完善之处，敬请指正。
68摘要本次毕业设计是一宿舍楼的设计，包括建筑设计和结构设计两部分内容。
本建筑东西长50m，南北宽25m，设置一道抗震缝（兼沉降缝和伸缩缝），各层层高均为3.2m。
建筑设计是在总体规划的前提下，根据设计任务书的要求，综合考虑基地环境、使用功能、综合选型、施工、材料、建筑设备、建筑艺术及经济等。
着重解决了建筑物与周围环境、建筑物与各种细部构造，最终确定设计方案，画出建筑施工图。
结构设计是在建筑物初步设计的基础上确定结构方案；选择合理的结构体系；进行结构布置，并初步估算，确定结构构件尺寸，进行结构计算。
结构计算包括荷载计算、变形验算、内力分析及截面设计，并绘制相关的结构施工图。
本设计抗震设防烈度为7度，设计地震分组为一组，抗震等级为3级；场地类别为Ⅱ类，只考虑横向水平地震作用，选用横向承重框架体系。
学生公寓结构计算书

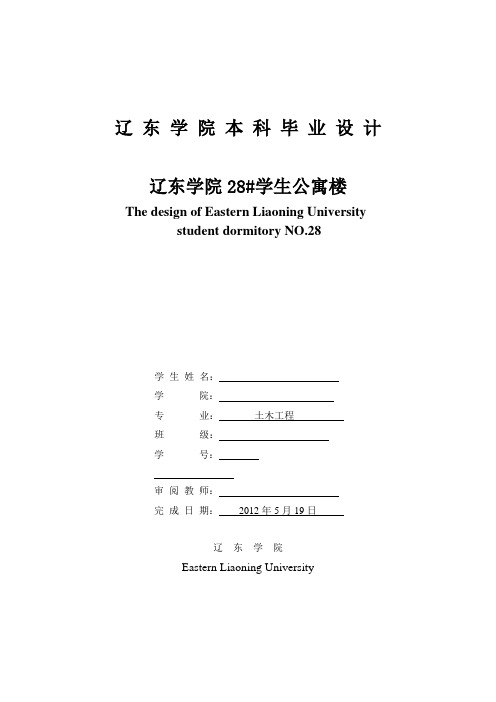

辽东学院本科毕业设计辽东学院28#学生公寓楼The design of Eastern Liaoning Universitystudent dormitory NO.28学生姓名：学院：专业：土木工程班级：学号：审阅教师：完成日期：2012年5月19日辽东学院Eastern Liaoning University独创性说明作者郑重声明：本毕业设计是我个人在指导教师指导下进行的研究工作及取得研究成果。
尽我所知，除了文中特别加以标注和致谢的地方外，毕业设计中不包含其他人已经发表或撰写的研究成果，也不包含为获得辽东学院或其他单位的学位或证书所使用过的材料。
与我一同工作的同志对本研究所做的贡献均已在论文中做了明确的说明并表示了谢意。
作者签名：___________ 日期：__ __摘要本毕业设计题目是辽东学院28#学生公寓楼设计，该办公楼的总建筑面积是5281.25平方米，共5层，建筑高度为17.40米。
本建筑采用钢筋混凝土全现浇框架结构体系。
基础采用柱下独立基础。
依据任务书要求和寝室楼设计相关规定，在老师指导下确定平面布置方案，然后将进行结构计算。
本设计主要包括建筑设计和结构设计两部分。
建筑设计，包括建筑总平面图设计、平面设计、立面设计、剖面设计等。
结构设计，框架结构设计主要包括：结构选型，梁、柱、墙等构件尺寸的确定，重力荷载计算、横向水平作用下框架结构的内力和侧移计算、纵向地震作用计算、水平地震作用下横向框架内力分析、竖向荷载作用下横向框架的内力分析、内力组合、截面设计、基础设计。
其中,基础设计又包括基础选型、基础平面布置等。
关键词：框架结构；建筑设计；混凝土AbstractThe graduation project entitled An District, Dandong City Administration Bureau Office Building, the building's total construction area is 5281.25 square meters, a total of 5 floors, building height of 17.85 meters. The full-cast reinforced concrete building frame structure. Basis by an independent foundation under column.Mission statement based on the design requirements and building regulations, under the guidance of the teacher determine the layout of the program, and then structural calculations. The design includes architectural design and structural design in two parts.Architectural design, including construction general layout design, graphic design, facade design, profile design.Structural design, structural design of the framework include: selection of the structure, beams, columns, walls and other components to determine size, gravity load calculation, the horizontal level structure under the framework of the calculation of internal forces and the lateral and vertical seismic calculations, under earthquake actions horizontal framework of the internal force, vertical load frame under lateral force analysis, internal forces combined, cross-section design, basic design. Among them, the basic design also includes the basis of selection, based on layout and so on.Key Words: Frame Structure; Architectural Design; concrete目录摘要 (I)Abstract (II)一、建筑设计说明 (1)（一）设计依据 (1)（二）工程概况 (1)（三）设计标高 (1)（四）建筑体型和立面设计 (2)二、结构设计说明 (3)（一）设计依据 (3)（二）自然条件 (3)（三）工程地质条件 (3)（四）工程简况 (4)（五）可变荷载标准值 (4)（六）未经技术鉴定和设计许可，不得改变建筑物的使用用途和使用环境 (4)（七）使用材料 (4)三、框架布置及计算简图 (6)（一）梁柱尺寸 (6)（二）计算简图 (6)四、荷载计算 (8)（一）恒荷载标准值计算 (8)（二）活荷载标准值计算 (10)（三）竖向荷载下框架受荷总图 (10)五、内力计算 (13)（一）梁固端弯矩 (13)（二）内力分配系数计算 (13)（三）弯矩分配与传递 (14)（四）恒荷载作用下跨中弯矩计算 (15)（五）梁端剪力均布荷载下 (16)（六）计算重力荷载代表值 (23)六、内力组合 (30)（一）梁内力组合 (30)（二）柱内力组合 (34)（三）内力设计值汇总 (38)七、截面设计 (41)（一）梁截面设计 (41)（二）柱截面设计 (45)八、楼梯设计 (53)九、现浇板配筋计算 (56)（一）荷载计算 (56)（二）配筋计算 (60)十、基础计算 (61)十一、雨篷配筋计算 (66)（一）雨篷梁计算 (67)（二）雨篷抗倾覆验算 (68)十二、建筑、结构施工图 (69)结论 (70)参考文献 (71)附录A 本科毕业设计任务书 (72)致谢 (76)一、建筑设计说明（一）设计依据1.指导教师提供的设计原始资料2.各专业提供的建筑设计条件3.国家现行的有关建筑设计规范及辽宁省有关规定，主要相关规范如下：《总图制图标准》 (GB/T50103-2001)《房屋建筑制图统一标准》 (GB/T50001-2001)《办公楼建筑设计规范》 (JGJ67-89)《建筑设计防火规范》 (GBJ16-87)2001年修订本《建筑结构制图标准》 (GB/T50105-2001)《建筑结构荷载规范》 (GB50009-2001)《混凝土结构设计规范》 (GB50010-2002)《建筑地基基础设计规范》 (GB50007-2002)《建筑抗震设计规范》 (GB50011-2001)《混凝土结构工程施工质量验收规范》 (GB50204-2002)（二）工程概况本工程为辽东学院28#学生公寓楼。
学生宿舍楼建筑结构设计.doc

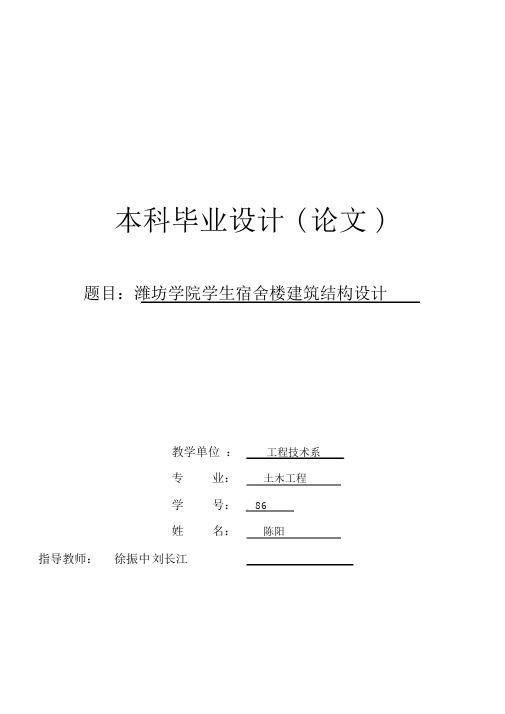

本科毕业设计 ( 论文 ) 题目：潍坊学院学生宿舍楼建筑结构设计教学单位：工程技术系专业：土木工程学号：86姓名：陈阳指导教师：徐振中刘长江2014年4 月第一章建筑设计. (1)建筑概况 (1)第二章结构设计. (1)2 .1结构体系选择与结构平面布置 (1)承重方案的选择 (2)结构布置 (2)结构平面布置原则 (2)结构竖向布置原则 (2)结构总体布置 (2)框架梁尺寸确定 (3)柱的尺寸选择 (4)板的尺寸选择 (5)材料选择 (5)计算简图的确定 (5)重力荷载设计 (5)屋面做法 . (5)楼面做法 . (6)卫生间做法 (6)外墙做法 . (6)内墙做法 . (6)楼层荷载代表值计算 (7)梁、柱自重 (7)各层墙体自重 (7)楼面自重 . (11)楼梯板自重 (11)卫生间自重 (11)屋楼面活荷载 (11)第三章地震作用下框架内力计算 (12)各层重力荷载代表值 (12)横向框架侧移刚度计算 (13)横梁线刚度ib计算 . (13)柱线刚度 ic 计算 (14)柱的侧移刚度 D值计算 (14)横向框架自震周期 (15)水平地震作用下的位移验算 (17)水平地震作用下，横向框架的内力计算 (17)水平地震作用下框架边柱剪力和柱端弯矩标准值 (18)水平地震作用下梁端弯矩，剪力以及柱轴力计算 (18)第四章荷载作用下框架结构的内力计算 (22)计算单元的选取 (22)荷载计算 (22)恒荷载计算 (22)活荷载计算 (24)内力计算 (26)固端弯矩 . (26)弯矩分配 . (27)第五章内力组合计算 (31)梁端剪力及柱轴力计算 (31)横向框架内力组合 (32)结构抗震等级 (32)框架内力组合 (32)内力的组合方法 (35)框架梁设计 (37)承载力抗震调整系数RE (38)梁控制截面及内力计算. (38)梁截面配筋计算 (39)AB 跨正截面配筋计算 (39)BC 跨正截面配筋计算 (41)主梁斜截面设计 (43)AB 跨 . (44)CD 跨 (44)次梁设计 (45)荷载设计值计算 (45)正截面承载力计算 (45)次梁斜截面受剪承载力计算 (47)第六章柱及楼板计算 (47)柱的构造要求 (47)柱的轴压比、剪跨比验算 (48)柱正截面承载力计算 (49)柱正截面配筋计算 (51)柱斜截面配筋计算 (57)柱斜截面承载力验算 (57)楼板设计 (59)截面设计 . (60)单向板计算 (62)楼梯设计 (62)楼梯板设计 (63)荷载计算 . (63)截面计算 . (64)平台板设计 (64)荷载计算 .64截面设计 .64平台梁设计 .65荷载计算 .65截面设计 .65 总结 (67)致谢 (69)参考文献 (70)第一章建筑设计建筑概况潍坊学院学生宿舍楼建筑结构设计，主体为多层钢筋混凝土框架结构，总建筑面积平方米，平面布置要求具备学生宿舍楼的基本的功能，立面处理力求简洁、明快、美观大方 .主要技术条件（1）温度：年平均气温约为℃，极端最高温度为℃，极端最低温度为℃。
层学生宿舍楼框架剪力墙结构设计书
12层学生宿舍楼（框架——剪力墙结构）建筑构造设计：1、 外墙：各种轻质砌块（蒸压粉煤灰加气混凝土砌块，200mm ）——目的：轻质、保温、隔热。
外侧加砌瓷砖墙面——目的：为避免墙体受水，影响墙体隔热、保温性能。
梁的截面为矩形。
2、 内墙：（除剪力墙外）根据使用要求，初选：蒸压粉煤灰加气混凝土砌块（160mm ）3、 高层建筑女儿墙一般为较高，为了保证其稳定，需在上端设钢筋混凝土圈梁且与主体结构有可靠的拉结。
结构设计：1、 高层主体结构沿房屋纵向采用8m 柱步，层高一律为3.2m.2、 楼层平面采用近矩形平面——实现对称。
3、 楼层的总长为L=40000mm=40m<65m(不超过现浇框架——剪力墙结构的伸缩缝最大间距，所以不需设伸缩缝。
)4、 总高 H=42.5m ，总宽=18m , H / B=2.36<5.0 , 从而可保证结构设计合理的情况下房屋在水平荷载作用下的抗侧移刚度是能够满足要求的。
5、 适当的时候要用桩基础，由于桩基础的沉降较小，所以一般可不设沉降缝适当的时候要用箱基础。
（箱基础底至自然地面的距离不少于H / 12） 所以至自然地面的距离L>H / 12.=42.5 / 12=3.55 6、 各楼层均采用现浇整体式楼盖。
结构基本尺寸确定及截面几何特征：1、 框架：① 框架梁截面尺寸及混凝土强度等级：本设计横向框架梁的跨度只有一种：6m.梁高按：L/8 ——L/12 ，梁宽按：h / 2.5 —— h / 2 所以：横向连系梁取：mm mm h b 650300⨯=⋅纵向连系梁取：mm mm h b 700300⨯=⋅框架梁混凝土等级强度： 1 —— 8层：C30 9 ——13层：C25 ② 框架柱截面尺寸及混凝土强度等级：根据本设计的实际情况：初步选取：2/15m kN q k =。
（对于各种不同用途和结构体系的高层建筑该楼层总荷载约变化在2/1810m kN q k --=）各层柱混凝土等级：1 —— 8层 C409——13层 C30 （13层为电梯房、水箱房）由于各跨与各柱距都一样，而且可以认为边柱与中柱的受力相当。
土木工程毕业设计计算书宿舍楼2017
目录摘要 (1)第一章建筑方案说明 (4)1.1 工程概况 (4)第二章结构方案说明 (6)2.1 结构选型 (6)2.2 结构布置 (7)第三章楼盖设计 (8)3.1 板的设计 (8)3.1.1 双向板荷载计算 (8)3.1.2板的计算（弹性方法） (9)3.1.3 板的配筋 (14)3.2 次梁的设计 (17)3.2.1次梁L1荷载计算 (17)3.2.2 次梁L1内力计算 (17)3.2.3 次梁L2荷载计算 (20)3.2.4 次梁L2内力计算 (20)3.2.5 次梁L3荷载和内力计算 (22)3.2.6 次梁的配筋计算 (23)第四章框架设计 (30)4.1 计算简图 (30)4.2 线刚度计算 (30)4.3传荷计算 (31)4.4 恒载内力计算 (39)4.4.1 各层分配系数 (39)4.4.2 固端弯矩的计算 (40)4.4.3 恒载弯矩分配及二次分配 (42)4.5 活载内力计算 (56)4.5.1 各层分配系数 (56)4.5.2 固端弯矩计算 (56)4.5.3 活载弯矩分配及二次分配 (58)4.6 风荷载内力计算 (72)4.6.1 风荷载水平作用的计算 (72)4.6.2 横向框架的侧移刚度 (73)4.6.3 风载内力计算 (74)4.6.4 风荷载框架侧移验算 (77)4.7 水平地震作用计算 (78)4.7.1 重力荷载代表值计算 (78)4.7.2 水平地震作用框架侧移验算 (79)4.7.3 水平地震作用内力计算 (81)4.8 内力组合 (84)4.9 截面设计（抗震设计） (92)4.9.1 柱端弯矩调整 (92)4.9.2 梁端剪力调整 (95)4.9.3 柱端剪力调整 (96)4.9.4 梁，柱截面的剪压比限值 (97)4.9.5柱的轴压比限值 (97)4.9.6 梁柱节点核芯区抗震验算 (97)4.9.7 梁端柱边 (99)4.9.8 梁配筋计算 (100)4.9.10 柱配筋计算 (107)4.9.11 正常使用极限状态验算 (114)第五章楼梯设计 (121)5.1 一层楼梯设计 (121)5.1.1 梯段板设计 (121)5.1.2 平台板设计 (122)5.1.3 平台梁的设计 (124)5.2 二层楼梯 (125)5.2.1 梯段板设计 (125)5.2.2 平台梁的设计 (127)5.3 三~六层楼梯 (129)5.3.1 梯段板设计 (129)5.3.2 平台梁的设计 (131)第六章桩基础设计 (132)6.1 桩的设计 (132)6.1.1 确定桩的规格 (132)6.1.2确定单桩竖向承载力标准值 (132)6.1.3 确定桩基竖向承载力设计值R (133)6.1.1 确定桩数n、布置及承台的尺寸 (133)6.1.2确定复合基桩竖向承载力设计值 (134)6.2 桩基础沉降验算 (137)6.2.1 四柱沉降验算 (138)6.2.2 五桩沉降验算 (140)6.3 桩身结构设计计算 (142)6.3.1 吊装点 (142)6.3.2 桩身结构设计计算 (142)6.4 承台设计 (143)6.4.1 四桩承台设计 (143)6.4.2五桩承台设计 (145)结束语 (147)致谢 (148)附录一框架点算输入数据文件及说明 (149)附录二科技文献翻译 (166)苏州科技大学新校区（12~17号）学生宿舍设计（方案一）摘要本毕业设计的工作内容包括建筑总平面图布置、建筑方案的选择、建筑布置、施工图设计和绘制。
五层框架宿舍楼计算书_secret
第一章建筑设计1.1工程概况工程名称：双星职业学院宿舍楼设计建筑地点：烟台市芝罘区结构类型：钢筋混凝土五层框架结构1.2建筑设计说明1.2.1建筑设计的要求宿舍楼的平面组合采用单元式或短内外廊组合，要解决好内部各种流线问题，各功能分区要明确合理，符合人的行为模式，要考虑新时代高中生学习、休息和交往的要求，考虑六人、八人房间的特点以及学习桌的布置，要解决好通风和采光的问题，内部空间要满足防火要求，立面及造型应采用反映新时代宿舍楼建筑的形式[1]。
管理室若干间：20m2左右/间；六人房40-50间，八人房40-50间；每层可设置娱乐活动空间。
室外可考虑自行车停车位的布置，另有楼梯间，厕所，门卫，收发室等许多辅助房间自定。
1.2.2建筑设计的依据[2]（1）空间尺度人体尺度和人体活动所需的空间尺度家具、设备尺寸和使用它们所需的必要空间（2）自然环境的影响温度、湿度、日照、雨雪、风向、风速等气候条件地形、地质条件和地震烈度水文条件（3）国家和地区规范、规程等规定建筑设计规范、规程、通则建筑模数协调统一标准1.2.3建筑设计的资料（1）气象条件：温度：最热月平均温度29.1度，最冷月平均温度4.4度，夏季极端最高温39.3度，冬季极端最低温-10.2度，相对湿度：最热月平均湿度73%，主导风向：全年为西北风，夏季为东南风，基本风压W0=0.352kN/m，雨雪条件：年最大降雨量1370mm,月最大降水强度193mm/d。
（2）工程地质条件：自然地表1.3米内为填土，填土下层为4.7米厚砂质粘土，再下为强风化花岗岩，砂质粘土承载力标准值为2552kN/m，kN/m，强风化花岗岩层允许载力标准值为7782常年地下水位低于-10m，水质对混凝土无腐蚀作用。
（3）结构安全等级：二级（4）结构正常使用年限：50年（5）抗震设防烈度：6度，场地为Ⅱ类场地，设防烈度类别为丙类（6）建筑面积为3890 m2，底层层高3.6m，标准层层高3.3m，室内外高差-0.450m1.3建筑做法说明[3]（1）墙身做法本工程为框架结构，外墙采用普通砖，厚240mm，内墙采用加气混凝土砌块，厚200mm，用M5混合砂浆砌筑。
计算书1——精选推荐
计算书1第⼀章建筑设计1.1⼯程概况本次设计的题⽬为“丽⽔市某⼤学学⽣宿舍楼”。
建筑⾯积：3714.68㎡，共六层,底层层⾼3.6m，其它层均为3.6m。
室内外⾼差0.45m，室外地⾯标⾼-0.45m。
1.2 设计依据依据⼟⽊⼯程专业2013届毕业设计任务书。
遵照国家规定的现⾏相关设计规范。
1.3 平⾯设计宿舍⽤地宜选择有⽇照充⾜、通风良好、场地⼲燥、便于排⽔的地段，避免噪声和各种污染源的场地。
宿舍附近宜有⼩型活动场地、集中绿化⽤地、晒⾐设施及⾃⾏车存放处等。
设施接近⽣活服务设施，如⾷堂、⼩卖部、开⽔间等，其距离不超过250m。
平⾯布置满⾜长度⽐⼩于5，采⽤纵向3.6m，横向6.6m、2.1m、6.6m的柱距，满⾜建筑物开间和进深模数的要求。
房间使⽤⾯积、形状、⼤⼩的确定充分利⽤框架结构的优越性，并考虑到柱⽹布置的要求，宿舍的开间取为 3.6m，进深为6.6m，厕所的布置在建筑朝向较差的⼀⾯，卫⽣洁具数量按《规范》要求：厕所6⼈以下设置⼀个⼤便器；超过六⼈时，每增加12⼈或不⾜12⼈增加⼀个⼤便器，⾄少设⼀个洗⼿盆。
本宿舍为4⼈居住，设⼀个⼤便器跟⼀个洗⼿盆。
交通联系部分的平⾯设计楼梯是多层房屋中的重要组成部分。
楼梯的平⾯布置、踏步尺⼨、栏杆形式等由建筑设计确定。
本设计选取现浇板板式双跑楼梯,板式楼梯具有下表⾯平整，施⼯⽀模⽅便，外观⽐较轻巧的优点，是⼀种斜放的板，板端⽀承在平台梁上。
作⽤于梯段上的荷载直接传⾄平台梁。
当梯段跨度较⼩（⼀般在3m以内）时，采⽤板式楼梯较为合适。
但其斜板较厚，为跨度的1/25-1/30。
⾛道的主要功能是连接各个房间、楼梯和门厅等，解决建筑中⽔平交通联系问题。
⾛道的宽度应符合⼈流通⾏和建筑防⽕的要求，通常单股⼈流的通⾏宽度约为550-700mm，还要考虑门的开启对⾛道宽度的影响。
当楼层较多时，如教学楼、宿舍楼等，应按⼈流股数⽼计算⾛道宽度。
通常取100⼈为⼀股⼈流，⼀股⼈流所需疏散宽度与建筑物耐⽕等级和曾数有关。
学生宿舍楼建筑结构设计.doc
64.50
次梁
0.25
0.6
25
1.05
4.59
6.6
10
1192.83
1192.83
柱
25
1.1
9.9
4.55
32
1441.44
1441.44
二
至
五
层
横梁6.6
0.3
0.7
25
1.05
5.51
7.5
64
2644.80
6448.04
纵梁6.6
0.3
0.7
25
1.05
5.51
6.6
80
2909.28
4.2.2 活荷载计算27
4.3内力计算31
4.3.1 固端弯矩31
4.3.2 弯矩分配32
第五章内力组合计算37
5.2横向框架内力组合38
5.2.1结构抗震等级38
5.2.2框架内力组合38
5.4框架梁设计47
5.4.1承载力抗震调整系数 47
5.4.2梁控制截面及内力计算48
5.5梁截面配筋计算49
表2.2各楼层梁、柱重力荷载计算
层次
构件
b
h
g
n
一层
横梁6.6
0.3
0.7
25
1.05
5.51
6.6
16
661.5
1612.01
纵梁6.6
0.3
0.7
25
1.05
5.51
6.6
20
727.32
纵梁3.6
0.3
0.7
25
1.05
5.51
3.6
8
158.69
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
******学生宿舍楼建筑与结构设计中文摘要这份毕业设计主要包括建筑设计部分和结构设计部分，建筑设计部分主要包括了建筑物平面、立面、剖面、房间布置、各节点详图、各部位做法等方面；结构设计方面包括了基础设计、结构的布置、结构部件的配筋（具体包括梁板设计、楼梯间计算、抗震计算、内力组合、框架配筋、基础设计等方面）。
该设计历时10周，运用了大学期间所学各科知识，如房屋建筑学、力学、混凝土结构设计、地基基础与土力学等诸多书籍。
在参考文献方面主要以现行规范为依据进行设计，力求做到理论与现实相结合。
该设计建筑物采用“一”字型，外观线条均匀流畅，不拖泥带水。
关键词：建筑设计，结构设计，基础设计Luoyang Institute Of Science and Technology Student Dormitory Building and Structure DesignABSTRACTThis graduation design are included the part of the architectural design and structural design. construction design are mainly included the building plane, elevation, section, the arrangement of rooms, each node map, each part way; structure design are included a base design, structural layout, structural member reinforced (including design, beam and plate the staircase, seismic calculation, calculation of internal force combination, reinforced frame, foundation design etc.). This design lasted 10 weeks, with the University during various knowledge, such as building architecture, mechanics, concrete structure design, foundation and soil mechanics and many other books. In the reference mainly to current standard as the basis for the design, and strive to achieve the combination of theory and reality. The design of the buildings with"一" shape, the appearance of lines is uniform and smooth, do not do things sloppily.KEY WORDS：Architectural design, structural design, foundation design目录中文摘要 (1)英文摘要 (2)前言 (8)第1章建筑设计 (9)1.1建筑平面设计 (9)1.1.1 使用房间的平面设计 (9)1.1.2辅助房间的平面设计 (10)1.1.3交通联系空间的设计 (10)1.1.4门的设计 (11)1.1.5窗的设计 (12)1.2建筑立面设计 (12)1.3建筑剖面设计 (12)1.3.1房间的剖面形状 (13)1.3.2房间的各部分高度 (13)1.3.3建筑层数及建筑空间的组合和利用 (14)第2章建筑构造设计 (14)2.1 屋面设计 (14)2.1.1 屋面排水方式 (14)2.1.2 屋面排水组织 (14)2.1.3 屋面防水 (14)2.2 墙体设计 (14)2.2.1 墙身构造 (14)2.2.2 墙面装修 (15)2.3 楼地面构造 (16)2.4门窗构造 (16)2.5散水做法 (17)2.6楼梯构造 (17)第二部分结构计算 (18)第1章结构计算参考值 (18)1.1 结构计算中所用到的材料自重 (18)1.2 楼面均布活荷载标准值 (18)1.3 结构计算中系数取值 (18)第2章自选构件计算 (19)2.1 现浇板计算 (19)2.1.1 板厚 (19)2.1.2 荷载计算（取1m板宽为计算单元） (19)2.1.3 内力计算 (20)2.1.4 截面配筋计算 (20)第3章楼梯计算 (22)3.1 材料 (22)3.2 楼梯板的计算 (22)3.2.1 确定板厚 (22)3.2.2 荷载计算（取1m板宽为计算单元） (22)3.2.3 内力计算 (23)3.2.4 截面配筋计算 (23)3.3 平台板的计算 (23)3.3.1 荷载计算 (24)3.3.2 内力计算 (24)3.3.3 截面配筋计算 (24)3.4 平台梁的计算 (25)3.4.1 尺寸确定 (25)3.4.2 荷载计算 (25)3.4.3 内力计算 (25)3.4.4 截面配筋计算 (25)第4章框架计算 (27)4.1 设计基本资料 (27)4.2 框架计算简图 (28)4.2.1 确定框架的计算简图 (28)4.2.2 确定梁柱的截面尺寸 (28)4.2.3 计算梁柱的线刚度 (30)4.3 恒荷载作用下的内力计算 (31)4.3.1 屋面恒荷载 (31)4.3.2 楼面恒荷载 (32)4.3.3 梁端集中力计算 (33)4.3.4 恒荷载作用下的弯矩计算 (38)4.3.5 计算梁端剪力、柱端剪力 (42)4.3.6 计算柱的轴力 (46)4.4 活荷载作用下的内力计算 (50)4.4.1 活荷载计算 (50)4.4.2 活荷载作用下的弯矩计算 (52)4.4.3 计算梁端剪力、柱端剪力 (55)4.4.4 计算柱的轴力 (59)4.5 风荷载作用下的内力计算 (62)4.5.1 基本数据计算 (62)4.5.2 计算框架各节点上风荷载标准值 (62)4.5.3 计算各个楼层以上所有风荷载的标准值 (63)4.5.4 计算各柱的剪力值 (63)4.5.5 计算各柱的反弯点高度 (65)4.5.6 风荷载作用下的弯矩计算 (66)4.5.7 风荷载作用下的剪力计算 (70)4.5.8 风荷载作用下的轴力计算 (73)4.5.9 绘内力图 (74)4.6 多层框架结构抗震设计 (77)4.6.1 主要参数 (77)4.6.2 荷载计算 (77)4.6.3梁、柱刚度计算 (79)4.6.4重力荷载代表值计算及荷载汇总 (81)4.7 横向自振周期计算 (85)4.7.1 横向框架结构顶点假想位移计算 (85)4.7.2 横向框架自震周期计算 (86)4.7.3 横向地震作用计算 (86)4.7.4 转化为一榀框架结构内力分析 (88)4.7.5 多遇水平地震作用下弯矩计算 (89)4.7.6 多遇水平地震作用下剪力计算 (92)4.7.7 多遇水平地震作用下轴力计算 (95)4.7.8 绘内力图 (96)第5章框架内力组合及配筋计算 (99)5.1荷载组合及配筋计算考虑情况 (99)5.2控制截面及最不利内力组合 (99)5.3材料 (99)5.4框架梁的配筋计算 (99)5.4.1 梁端内力组合表 (100)5.4.2 正截面承载力计算 (100)5.4.3 斜截面承载力计算 (101)5.5框架柱的配筋计算 (101)5.5.1 柱端内力组合 (101)5.5.2 柱配筋计算 (101)第6章基础计算 (103)6.1地基承载力特征值深度、宽度修正 (103)6.2基础J-1的设计 (103)6.2.1基础J-1的截面尺寸 (103)6.2.2柱与基础J-1交接处的冲切承载力验算 (104)6.2.3基础板底（J-1）配筋计算 (104)6.3 基础J-2的设计 (105)6.3.1 基础J-2的截面尺寸 (105)6.3.2 柱与基础J-2交接处的冲切承载力验算 (106)6.3.3 基础板底（J-2）配筋计算 (107)总结 (1088)谢辞 (1119)参考文献 (109)附表 (111)外文资料翻译 (120)前言本工程为******学生宿舍楼。
宿舍楼总建筑面积5066.302m，总高度25.8m。
为六层框架结构，结构安全等级为二级，耐久年限为50年，耐火等级为二级。
本着适用、安全、经济、美观的方针，根据任务书的要求，综合考虑基地环境、使用功能、建筑造型、建筑经济等问题，恰当确定建筑物的面积、体型、平面、立面、剖面、节点构造等，恰当确定结构选型，合理选择建筑材料。
整个宿舍楼平面体型设计为“一”字型，总长度为58.5m；层高为3.9m，室内外高差为0.45m；外墙面采用砖红色丙烯酸涂料，雨篷为玻璃雨棚,楼梯和台阶采用水磨石，使整个宿舍楼建筑物与周围环境、各种外部条件协调一致，体现了宿舍楼的特色。
满足了各种物质技术条件，具有良好的卫生条件和保温隔热、隔声性能，良好的安全度、耐久性和使用寿命。
以上为建筑设计部分，结构计算包括了板、框架梁柱、楼梯、基础等的构件计算。
第一部分建筑设计第1章建筑设计任何一幢建筑物都是由各种不同的使用空间和交通联系空间组成，而表达建筑的三度空间具体由各种工程图组成，通常由建筑的平面图、立面图、剖面图和节点构造详图组成。
一栋办公楼的平面图、立面图、剖面图综合在一起表达了建筑物的三度空间和各部分的组合联系。
1.1建筑平面设计平面设计主要是根据设计要求和地形条件，确定建筑物平面中各组成部分的大小和相互关系。
平面设计是整个建筑设计的关键，建筑设计首先从平面设计开始。
平面设计不仅决定了建筑的平面布局，各组成部分的面积、形状、位置等，而且还影响到建筑的立面和剖面。
本宿舍楼设计综合考虑了建筑立面、建筑剖面、建筑技术、建筑经济、建筑形象等因素，使平面设计尽善尽美。
在平面设计中，结合基地环境、自然条件、建筑规模等，进行了建筑平面体型的设计、主要功能空间的设计和交通联系空间的设计。
考虑到地形特性、周围道路等因素，平面体型设计为“一”字型，主要功能空间设计包括使用房间的平面设计和辅助房间的平面设计。
1.1.1 使用房间的平面设计宿舍根据规范规定，普通办公室每人使用面积不应小于3.5平方米（不包括走道）。
宿舍面积、开间、进深应根据使用要求、家具规格、布置方式、采光要求，以及建筑结构、建筑施工条件、建筑模数等要求来确定。
