人防工程给排水计算书
人防给排水专业计算书
人防给排水专业计算书第一部分：设计依据第二部分：工程概况第三部分：给排水系统计算第四部分：人防电站冷却系统、供油系统计算2014.06人防给排水计算书一、 设计依据:1.《人民防空工程设计规范》 (GB50225-2005)2.《人民防空工程设计防火规范》 (GB50098-2009)3.《人民防空工程防化设计规范》 (RFJ013-2010)4.《建筑给水排水设计规范》 (GB50015-2009)5.《自动喷水灭火系统设计规范》 (GB 50084-2001)6.《建筑设计防火规范》(GB50016-2006)7.《汽车库、修车库、停车场设计防火规范》(GB50067-97)8.《建筑灭火器配置设计规范》 (GB50140-2005)二、 工程概况:本工程为XX地块人防工程。
平时为地下汽车库、自行车库，战时转化为两个二等人员掩蔽部，一个核五级防空专业队队员掩蔽部和一个核五级防空专业队装备掩蔽部及一个人防固定电站，抗力等级为甲类核五级常五级，防化等级为乙、丁级。
人防建筑面积11758.96㎡。
三、 给排水系统:防护单元四：掩蔽人数1400P，生活储水（4L/人.天），储水时间8天，生活水箱5000×6000×2100（h）。
饮用水（3L/人.天），储水时间15天，生活水箱6000×7000×2000（h）。
人员洗消0.8 m3口部冲洗取5m3。
防护单元五：掩蔽人数1380P，生活储水（4L/人.天），储水时间8天，生活水箱5000×6000×2000（h）。
饮用水（3L/人.天），储水时间15天，饮用水箱6000×7000×2000（h）。
人员洗消0.8 m3口部冲洗取5m3。
防护单元二：专业队队员掩蔽人数180P，生活储水（9L/人.天），储水时间7天，生活水箱3000×4000×2000（h）。
人防给排水布置
高层建筑人防地下室给排水设计探讨作者：汪琦摘要：人民防空地下室的设计应考虑平、战结合，设计中应考虑平时和战时功能的不同，采用减少或避免给排水管道穿越人防地下室顶板的方式，方便临战时转换。
关键词：人防工程地下室给排水消防1问题的提出在人民防空地下室的设计中，防空地下室内部的给排水管道设计往往较易处理，难在人防地下室与上部高层建筑的管道要在满足人防规范的前提下进行联系。
在《人民防空地下室设计规范》的第3.1.6条规定：“与防空地下室无关的管道，不宜穿过人防的围护结构。
当因条件限制需要穿过其顶板时，只允许给水、采暖、空调冷媒管道穿过，且其公称直径不得大于75mm。
凡进人防空地下室的管道及其穿过的人防围护结构，均应采取防护密闭措施[1-2]。
”在高层建筑的给排水设计中，上部建筑的给水、排水、消防、喷淋管道绝大多数大于75mm，而且这条规范又是工程建设标准强制性条文，在工作中如何执行此条文是大家关心的问题。
下面就高层建筑人防地下室的给水、排水、消防三个方面谈谈设计心得体会。
2给水高层建筑地下室生活水池一般采用不锈钢生活水池，当其布置在人防工程防护区内时，战时可用作生活饮用储水池。
平时生活给水管道通过集中管道井与上部建筑用水点相连，集中管道井布置在人防防护区外，因此，给水系统管道一般均在侧壁穿过人防围护结构，只需在人防围护结构内侧安装防爆波阀门即可。
3排水高层建筑的上部排水的管道均与人防地下室无关，为避免排水管道穿过人防顶板，高层建筑应考虑管道转换层，上部建筑的排水管道在管道转换层集中后分两三个集中的出口排出，集中管道井的布置，给排水专业在建筑方案设计时就应参与。
集中管道井宜布置在靠外墙或布置在人防地下室的防护区外，当不能布置在人防地下室的防护区外时，可采取做管沟或地下室顶板降板的方式处理。
当上部为功能较简单的办公建筑等，卫生设施相对集中，管道相对较小，在底层无卫生用水设施时，可采取地沟的形式，排水管道在地沟中敷设，管道穿梁时预埋钢套管，地沟宽度一般为500mm，深度一般等于地下室顶板的梁高。
水人防计算书2(200吨水池)
人民防空给排水设计计算书本工程地下层平战结合:平时功能：地下汽车库;战时功能：二等人员掩蔽所。
人防工程抗力级别为防核武器6级甲类二等人员掩蔽所工程、防化级别为丙级。
本工程人防工程的建筑面积为6879平方米。
分为4个人员掩蔽单元，及1个柴油发电机房。
一、设计依据《人民防空地下室设计规范》 (GB500038-2005) 2005年版《建筑给水排水设计规范》（GB50015-2003） 2009年版二、人防生活用水及饮用水计算按照《浙人防办（2003）68号》文件，战时人员生活用水按28升/人，口部洗消用水按5升/平方米，冲洗一次，本工程取10m3。
战时人员饮用水按45升/人计。
饮用和生活水箱分开独立设置。
人防单元掩蔽人数洗消定额28升/人生活水箱饮用定额45升/人饮用水箱1 1243 28 35 45 562 944 29 27 45 423 1442 30 43 45 654 984 31 31 45 44每个掩蔽单元设置不锈钢生活水箱：有效容积55T。
设置不锈钢饮用水水箱：有效容积90T.三、排水设计在防毒通道、密闭通道或滤毒室内设1.00M3污水集水坑一只，在简易洗消间、防毒通道、滤毒室、密闭通道、扩散室内均设有防爆地漏与污水池连通，污水用手摇泵或潜水泵提升排至室外。
四、柴油发电机房油箱容积计算：油箱的容积：V=（24*120KW*2*0.2kg/kw·h*7d）/(0.85*1000)=9.48 m3故本设计采用2只5吨搪瓷钢板油箱。
另柴油发电机设一个日用油箱，贮存柴油机10h的用油，则V=(120kw*0.2kg/kw·h*10h)/0.85*2=564L=0.6 m3五、柴油发电机房冷却水量计算：1.q = εNmbK/(t2-t1)*C*Ρε=0.3, N=120kw，m=2，b=0.23，K=4187t2=80，t1=40，C=4.19，P=1000q =1.3*120*2*0.23*41870/（80-40）*4.19*1000 = 4.14m³/h存水量按照2天计。
人防各专业人防计算书1
人防各专业人防计算书1给排水人防设计计算书1、战时人员生活用水按28升/人，口部洗消用水按5升/平方米冲洗一次，战时人员饮用水按45升/人计。
人防分区人防掩蔽人数（人）洗消用水水箱（T)饮用用水水箱（T)28L/人45L/人1 1238 35 562 1332 38 603 1388 39 614 1330 38 605 1260 36 57每个人防分区设置战时生活洗消不锈钢水箱一只，尺寸为：L*B*H=6X4X2.5，有效容积为55m3。
在生活洗消水箱一侧设气压变频给水设备GBWS-3-32-2SLG一套，配泵SLG3*3F两台（一用一备）及气压罐一只SQL800，满足生活、洗消用水的水量及水压要求。
人防口部洗消和防毒通道均预留水龙头。
每个人防分区设置战时饮用不锈钢水箱一只，尺寸为：L*B*H=10X4X2.5m，有效容积为80m3，满足饮用水量要求，在水箱侧壁设取水龙头。
2、人防单元六：物资库设置洗消水箱8T，尺寸为：L*B*H=2*2*2.5m3、柴油发电机房冷却水量计算：柴油发电机房采用风冷，发电机组采用水冷。
设置混合水池。
发电机房内设置二台120KW的柴油发电机组。
根据《全国民用建筑工程设计技术措施---防空地下室》（2009版），柴油发电机循环冷却水量：Q=ε*N*m*b*k/（（t2-t1）*C*ρ）=0.35*120*2*0.23*41870/((75-50)*4.19*1000)=0.77（m3/h）混合水池的补水量：Qh=（（t2-t1）/（（t2-t））*Q=（（75-50）/75-10）*0.77=0.3（m3/h）循环出水温度t2取75℃，循环进水温度t1取50℃，混合水池按2天补水量储存水量，V=Qh*T=0.3*2*24=14（m3）则燃油消耗量为200g/kw·h*120KW*2=48000g/h=48kg/h。
燃油的发热量为：Q=48kg/h*41900kJ/kg=2011200 kJ/h此热量包括柴油机的散热量Q1，发电机的散热量Q2和排烟管道的散热量Qy。
整理人防地下工程给排水计算书

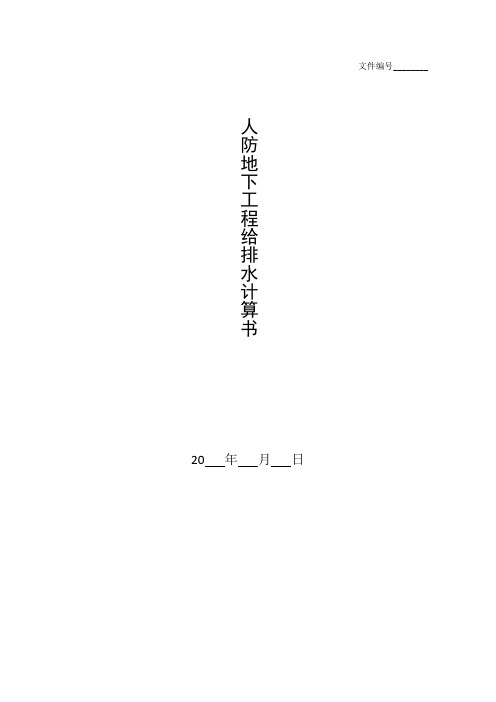

文件编号________ 人防地下工程给排水计算书20 年月日附表：2015年度乌鲁木齐市人防工程人防工程技术档案案卷名称年月日结建防空地下室竣工验收要求第一条：为做好防空地下室验收工作，统一验收标准和验收方法，保证验收质量，根据《人民防空法》以及《乌鲁木齐人防工程档案归档范围》的有关规定，制定本要求。
第二条：竣工验收权限：由审批本工程的市人防办工程处组织实施，由建设单位召集施工单位、设计单位参加，同时请该辖区人防办参加。
第三条：防空地下室竣工验收工作所需经费，由负责项目的建设单位解决。
第四条：申请竣工验收的防空地下室工程，应符合下列全部条件：1、工程全部完工，防护设施及设备安装齐全，质检合格，方可申报验收。
2、申请验收必须依据《结建人防工程档案归档范围》向市人防办工程处提交防空地下室的全部竣工图纸资料。
3、设计变更图及变更通知单。
4、工程质量问题处理报告。
5、以上文件、图纸资料，加盖公章后，按城建档案馆归档要求装订成册。
6、建设单位在工程验收前十天，应填写《人防工程技术档案》一式三份，及交付工程竣工图资料一份。
第五条：防空地下室竣工验收：合格的工程项目，《技术档案》交市人防办档案室归档；不合格的，建设单位应按要求处理后，重新申请验收。
卷内目录工事概况工事平面图注：人防地下室建筑平面图复印件（缩小图）结建防空地下室登记表填表人：联系人：电话：建筑结构专业XXXX防空地下室暖通专业XXXX防空地下室给排水专业XXXX防空地下室电气专业XXXX防空地下室验收组成员名单（XXXX防空地下室）整理丨尼克本文档信息来自于网络，如您发现内容不准确或不完善，欢迎您联系我修正；如您发现内容涉嫌侵权，请与我们联系，我们将按照相关法律规定及时处理。
人民防空给排水设计与计算
人 防部 门审 图提 出很 多意见 ，本 文介 绍 某人 防工 程 Ｆ 水专业设 计 与计 算 实例 ，供 给排 水 专业设 计人 员参
考。
１ 前言 ：
近几 年 以来 ， 人 民防空设计 要求 很严 ， 但 是 设 计人 员对 人 防给排 水 专业计 算 不太 重视 ，导 致 人 防有 关部 门审查提 出很多 意见 ，且 一遍 又一 遍 的 修 改，这 样 既费 时费 工 ，又 耽 下室 设计 规范 计 算 人 防掩蔽 人数 的生活饮 用水 量 及生 活用 水量 标 准 ， 以及 防空地 下室 的贮 水 时 间，然后 确 定战 时 贮 水箱 容积 ， 战时贮 水箱 还应 贮存 人 防 口部 的洗 消 用水 ，最 后计 算战 时 生活加 压水 泵及 战 时排 水 泵 ，每个 防 护单 元计 算 后才能 进行 下一 步 的人 防 给排 水平 面布 置 图，人 防给排水 系统 图。
＝
３ Ｌ／ ｄ × ９ ８ ２ Ａ × １ ５ ｄ ／ １ ０ ０ ０
４ ４． １ ９ ｍ
：
式 中：
月 一一
饮用水用水量 （ ｍ ）
ｑ一 一 用水 量定额 （ ） ｍ 一 一 用水人数 （ 人）
３人 防 给排 水 专 业 设 计 与 计 算 ： 给水 水 源 和 系 统 ：
２ ０ １ ３ 年 第１ Ｏ卷 第 １ 期
深 圳 土 木 与 建 筑
Ｖ Ｏ Ｌ ． １ ０ Ｎ Ｏ ． １ ２ ０ １ ３
每 １ ２ ０个 人设 一个 饮用 水龙 头 ，饮 水 水箱共 设 １ Ｏ 个 饮用 用 水龙 头 。 ３ ． ２生 活 用水 量 ３ ． ２ ． １ 第 一 防护 单元 ： 第 一 防护 单元 生活 用水 量计 算如 下 ：
人防给排水计算
饮用水
生活用水
标准
平均小时流量 平均小时流量
(L/d.人) q2 4
(m3/h)
(m3/h)
Qh1=m*q1/24/100 Qh2=m*q2/24/100
0
0
0.12
2.3
水泵 流量 (m3/h) Q=1.2*(Qh1+Qh2+Qh3) 3.0 校 对:
战时生活水箱有效容积计算表
防护单元
防护单元
面积
编号
面积
标准
(m2)
(m2/人)
A
M
防护单元1
1751.0
3.0
用水 人数 （人） m=A/M 584
战时排水集水坑有效容积计算表
防护单元
防护单元
面积
编号
面积
标准
(m2)
(m2/人)
A
M
防护单元1
1751.0
3.0
用水 人数 （人） m=A/M 584
战时加压泵流量计算表
0.8
12.5
生活用水 标准
(L/d.人) q2 4
战时隔绝 防护时间
(h) t 3
安全 系数
K 1.25
掩蔽人员产生
集水坑
生活污水量
调节容积
(m3)
(m3)
VQ1=K*(q1+q2)*m*t/24/100 0
VQ2
0.8
1.5
校 对:
附表水-8
集水坑
有效容积
(m3) VQ=VQ1+VQ
2
2.3
生活用水
生活用水 贮存时间
(d) t2 5
饮用水贮水箱 有效容积 (m3)
V1=q1*m*t1/1000 43.8
某住宅区人防工程给排水设计施工图纸
人防地下室给排水设计(一)2024
人防地下室给排水设计（一）引言概述：人防地下室给排水设计在建筑设计中占据重要地位。
该设计涉及到了人防地下室的排水系统的规划和设计，旨在保证地下室内的水平面在正常情况下保持良好，避免积液或漏水等问题。
本文将分五个大点来详细阐述人防地下室给排水设计的相关内容。
正文：一、人防地下室给排水设计原则1. 根据地下室的功能和使用需求，确定排水原则。
2. 考虑地下室的地势和周边环境，确定排水方案。
3. 确定地下室的进水和排水设备的位置和布局。
4. 选择适当的排水材料和设备，确保排水系统的可靠性和稳定性。
5. 进行排水系统的水力计算和布置，确保排水效果的合理性。
二、地下室排水系统的组成1. 排水管网：包括进水管道、污水管道和雨水管道等。
2. 排水设备：包括地漏、涵洞、排泄设备等。
3. 排水附件：包括排水阀门、排气装置等。
4. 排水污染防治设施：包括沉砂池、油水分离器等。
5. 排水泵站：用于提升地下室内的污水或雨水至合适的排放位置。
三、进水管道设计要点1. 确定进水管道的径流量和压力要求。
2. 确定进水管道的规格和材质。
3. 确定进水管道的布置和连接方式。
4. 确定进水管道的保温措施。
5. 考虑进水管道的防护措施和排水设备的设置。
四、污水管道设计要点1. 确定污水的类型和流量。
2. 确定污水管道的规格和材质。
3. 确定污水管道的布置和连接方式。
4. 考虑污水管道的通风和排气措施。
5. 考虑污水管道的防腐保温和防冻措施。
五、雨水排水系统设计要点1. 确定雨水的径流量和水负荷。
2. 确定雨水管道的规格和材质。
3. 确定雨水管道的布置和连接方式。
4. 考虑雨水管道的冲洗和排气措施。
5. 考虑雨水排水系统的节流和蓄积措施。
总结：人防地下室给排水设计是建筑设计中不可忽视的重要环节。
设计原则、排水系统的组成以及进水管道、污水管道和雨水排水系统的设计要点都是确保地下室排水系统顺利运行的关键。
通过科学合理地进行设计，可以提高地下室排水系统的可靠性和稳定性，确保地下室内的水平面保持良好。
人防给排水计算书
转龙银杏假日酒店建设项目人防地下工程给排水计算书设计单位：xxxxxxxxxxxxxxx2016年7月一、设计依据：1．《人民防空工程战术技术要求》2．《人民防空指挥工程设计标准》RFJ1-20063．《人民防空工程设计规范》GB50038-20054．《人民防空工程设计防火规范》GB50098-2009。
5．《建筑给排水设计规范》GB50015-2003（2009年版）6．《防空地下室设计手册》7．《工程设计委托书》二、工程概况：本项目为转龙银杏假日酒店建设项目，防空地下室位于酒店地下室,为多层公共建筑附建式人防地下室。
地下室建筑层数地下一层，人防工程设于地下一层，共设置3个人员掩蔽防护单元。
平时功能为地下停车库，战时功能为常六级乙类二等人员掩蔽工程。
本地下室建筑面积为9142.94 m2，其中人防工程建筑面积为5279.09 m2，非人防区面积为3863.85m2，人防掩蔽人数3696人。
三、水源条件：该工程所处位置无可靠内水源。
人防地下室以城市自来水做供水水源；当城市自来水管网遭到破坏时，由地下室的生活贮水箱提供生活饮用水和生活用水。
三、用水量计算：1、用水量标准：根据国家标准《人民防空地下室设计规范》GB50038-2005的要求选用。
人防分区生活用水量标准为3～6L/人·天；饮用水标准为4L/人·天。
2、贮水时间：防空地下室应在每个防护单元的清洁区单独设置生活饮用水贮水池(箱)，贮水池(箱)的容积应根据防空地下室的水源条件选用。
3、贮水容积：防空地下室掩蔽人员饮用水和生活用水贮水容积按下列公式计算：1000V 2111Lt q Lt q +=式中：—— 贮水总量（m 3）q 1 —— 掩蔽人员饮用水标准（L ／（P ·d ））； q 2 —— 掩蔽人员生活用水标准（L ／（P ·d ））； t 1 —— 饮用水贮水时间（d ）； t 2 —— 生活用水贮水时间（d ）； L —— 防空地下室内掩蔽人数（P ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算书
（给水排水专业）
工程名称：XX人防工程
工程编号：
设计阶段：施工图
校对：
计算：
打印时间：
XX
工程概况：
工程包含五个二等人掩，一个专业队队员掩蔽部，一个专业队装备掩蔽部。
一.给水系统设计1、给水水源战时按无可靠内水源考虑，由市政管网直接供水，各防护单元从室外市政管网引入生活给水管接至战时水箱，水箱后设加压水泵供水至各口部洗消。
2、各用水量计算如下：
1）人员生活用水量按下式计算：
Vi=qitin/1000Vi—人员生活用水量（n?）
qi一掩蔽人员生活用水标准（L/d.P）ti一生活用水贮水时间（d）
n一掩蔽人数2）人员饮用水量按下式计算：
V2=q2t241000V2—人员饮用水量（n?）
q2一掩蔽人员饮用用水标准（L/d.P）t2—饮用用水贮水时间（d）
n一掩蔽人数3）口部染毒区墙面、地面冲洗用水量按需冲洗部位一次计算.
人掩掩蔽部考虑饮用水及生活用水各单元给水计算结果详见表1-1;
战时给排水计算表1-1:
3、热水用量及热水器选型计算热水量按洗消器具计算：
q=nqe式中：q—每套淋浴器和洗脸盆热水供应量，本工程取320L n一淋浴器和洗脸盆的套数专业队队员掩蔽部主要出入口处器具
用水量：q=3*320=960L
按人员洗消用水量计算：
ql=Qemebe式中：Qe一洗消人员用水量(L)，取40L/(人•次)
me一防护单元内掩蔽人数(人)be一洗消人员百分数；
专业队队员掩蔽部取20%,洗消人数二260*0. 2=52,热水用量为
52X40=2080 (L)
当人员洗消用水量大于洗消器具热水供应量时，热水供应量仍按洗消
器具的套数计算，即：
抢险抢修专业队队员掩蔽部热水量选用960Lo热水器设计耗：
Q=qp (tr-tl)C/3600其中：Q—设计耗热量(W)
q一人员洗消用热水供应量(L )P 一水的密度(kg/L)
C一水的比热,C=4187 (J/(kg ・ ° C)tr—供应热水温度(° C)
tl—冷水温度(° C),按当地最冷月平均给水温度计，取4。
C抢险抢修
专业队队员掩蔽部： Q=960*l*[33-3] Ml87/3600y
33496W 电热水器总耗电量为W=Q/(1000 n )=33496/ (1000*0.90)%
37.22KW
电热水器提前加热时间取3h,假设选择一台电热水器，电热水器最小功率为37.22/312.40KW ,主要出入口处热水器设备选型为DPCU960, V=960L,N=12.5KWo
根据《人民防空工程防化设计规范》条规定：抢险抢修专业队队员掩蔽
部人员洗消用水贮水量应按洗消人数与洗消用水标准计算并增加50%〜100%,本工程取50%,贝IJ,抢险抢修专业队队员掩蔽部人员洗消用水量为52M0*l.5/1000=3. 12m3；二.排水设计
1、战时水箱等废水排入平时排水集水坑，利用手摇泵借用平时排水管网排出室外。
2、战时生活污水排入污水集水坑，由潜污泵排出室外。
战时生活污水集水池的有效容积应包括调节容积与贮存容积。
调节容积不宜小于最大一台污水泵5min的出水量，且污水泵每小时启动次数不宜超过6次；贮备容积必须大于隔绝防护时间内产生的全部污水量的1.25倍。
按下式计算：
V c=K（q 1 +q2）mT/（24x 1000）+q 机TK—安全系数，不小于1.25
q一战时人员生活、饮用水量标准（L/d.P）,包括饮用水及生活用水m—掩蔽人数T一隔绝防护时间（h）,二等人掩为3h.
q机一机械设备在隔绝防护时间内的小时排水量（m3/h）,如计算的污水池无机械废水排入，那么不包括该项。
（本工程不包括此项）生活污水集水坑有效容积计算结果详见表l-lo
校核生活污水集水坑容积：
防护单元干厕内设置集水坑，防护单元干厕附近设置集水坑尺寸1200*1350*1500 (H)两个，抢险抢修专业队口部淋浴集水坑尺寸为: 3600*5500*1500 (H) , 2900*5100*1500 (H)潜污泵型号均为：50JYQW10-15-
1.5防护单元内各有1个生活污水集水坑，经复核，集水坑容积均满足要求
3、战时口部洗消水经防爆地漏排入防护密闭门外洗消集水井后，由专业人员抽排。
防毒防爆地漏型号为FBFDDcrDN80,保证每年维修一次。
三.管材选用
1、给水管、压力排水管采用内壁衬塑的镀锌钢管，DNW80丝扣连接，DN>80丝扣连接。
2、洗消排水管、重力排水管均采用热镀锌钢管，DNW80丝扣连接, DN>80丝扣连接。
4.35
3、干厕内地漏排水管采用铸铁排水管，承插连接
四、储油计算
电站储油容积按下式计算：
V=N*B*T*24/ (R* 100)(m3)N-
柴油发电机的台数，电站内设置两台功率120KW发电机；
B-单台柴油发电机的耗油(kg・h),查得120KW发电机耗油功率为25.
2kg/h.
R一柴油的容重，本计算取R=0.85kg/L；
T一要求的储油时间(d),本工程取T=7d；
V 总=2X25.2X7X24/ (0.85X1000) =9.96m3储油间内设两个储油箱,规格
为1500*2500*2000(H),储油量为11.25m 3,满足要求。
