无线心电操作流程

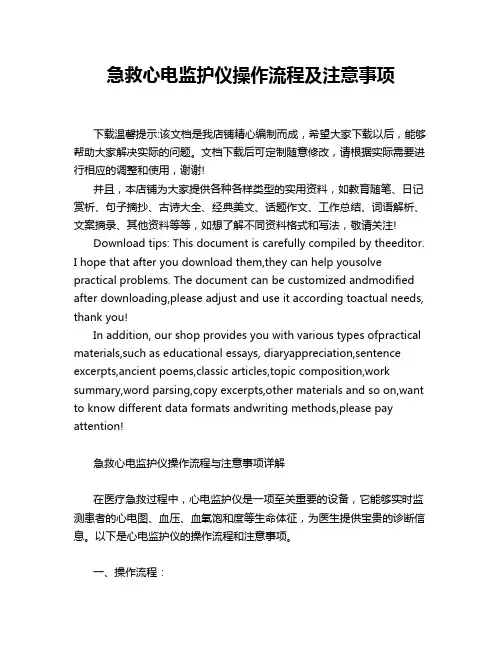

急救心电监护仪操作流程及注意事项
急救心电监护仪操作流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!急救心电监护仪操作流程与注意事项详解在医疗急救过程中，心电监护仪是一项至关重要的设备，它能够实时监测患者的心电图、血压、血氧饱和度等生命体征，为医生提供宝贵的诊断信息。
远程动态心电操作流程
远程动态心电图操作流程
一、数据录入上传
1、点击桌面“动态心电操作员端”,账号密码已保存登录即可。
2、将记录卡插入读卡器连接电脑，点击桌面“网络动态心电图”动态心电软件并登陆。
3、进入软件后，点击“采集数据”在弹出对话框中输入患者相关信息，输入完成后点击“下一步”进行患者数据采集。
4、患者数据采集完成后，根据系统提示“初始化记录卡”，随后患者数据将自动上传无需点击，重复以上操作可上传下一个患者。
5、患者数据采集完成后观察BPNP状态，首先是
稍微等一会儿就会变成，意思正在上传当中(注意不要关闭软件或者电脑)，上传完成后变为，这时需要跟分析老师那边联系下提醒他们分析。
二、报告打印
1、打开两个软件，报告回来后“网络动态心电图”软件中的该患者的BPNP状态将变为绿色显示“报告已取回”。
2、双击“报告已取回”打开报告，点击“打印预览”或“打印报告”即可。
在分析老师电子签名附近，需要本医院老师再次签名确认。
移动心电采集系统操作手册
移动心电采集系统操作手册
步骤一：
1、医生在医生工作站开具心电图检查电子申请，如下图所示操作
可直接选择检验申请→全院项目→心电检查→心电图室下的“（移动用）标测心电图”
也可在检验申请→查询项目下输入拼音码“bcxdt”
2、护士确认医嘱。
确认之后，开始采集心电图。
步骤二：采集心电图
1、在电脑的桌面上点击MECG200NET程序进行登录（直接点击确定按钮）
2、登录完成之后先点击‘新建病例’，然后输入‘住院号’点击’his提取’或者直接点击键盘回
车键，然后
点击‘波形采集’按钮。
3、弹出采集界面，点击按钮，开始记录心电图。
4、采集完成之后拔掉导联线在电脑上选择刚做的病人，然后点击‘数据传输’按钮进行数据传
送，然后点击‘确定’。
到此心电图采集操作全部完成。
步骤三：打印病人心电图报告
1、登陆海泰电子病历医生站，选择病人→住院资料→心电网络报告
在弹出的网页选择“心电图报告”
然后选择点击“打印”按钮即可
（注：若点击“心电图报告”，网页右侧为空白，说明心功能室还未填写报告，请稍等心功能室出报告之后再打印）。
附导联线接法：。
最新最全心电监护仪的使用教程文件PPT课件
（3）中心静脉压监测（CVP）
?概念：胸腔内上、下腔静脉搏的压力 ?监测血管：颈内静脉或锁骨下静脉搏、股
静脉
?组成：右心室充盈压、静脉内壁压、静脉 外壁压和静脉毛细血管压
?作用：反映右心室前负荷 ?正常值与临床意义：5-12cmH2O ?低（2-5）：右心房充盈不佳或血容量不足 ?高（15-20）：右心功能不佳
（1）心率监测
?方法：心电图与脉搏搏动的监测；声光报 警
?正常值：60--100次/分 ?临床意义：及时发现异常、危险心律 ?判断心输出量：进行性心率减慢是心脏停
搏的前奏 ?计算休克指数：HR/SBp，提示失血量 ?估计心肌耗氧量： SBp×HR，应≤12000
休克指数
?休克指数＝脉率/收缩压，表示血容量的多 少，判断是否休克及程度。
室颤
注：最高值、瞬时值
五、多功能监护仪常见故障处理
（1）通常所见故障
?（1）导线未连接好（防止导线中间断裂、 老化、打折）。
?（2）电源不足（注意蓄电池充电）。 ?（3）导电糊干涸,（24h更换电极）。 ?（4）预置范围不恰当，应根据病情预置
范围。
通常故障典型表现及分析
基线不稳 肌电干扰 交流干扰
三、监测结束
?停用心电监护 ?备齐用物（治疗盘、弯盘、纱布），携
至病人床旁；
?向病人作好说明； ?关掉开关，撤去导联线及电极； ?擦净导电糊； ?填好登记卡：停机时间； ?整理病床单元，询问病人需要； ?清理用物。
四、多功能监护仪 常见监测数据及调节
合理设定：病人类型、滤波方式、三/五导、 正常值范围。。。
1.三个导联装置（标准配置）
（以HPM1722A/B为例）：的电极 安放
（RA）白色（右臂）电极——放右锁骨下第二 肋间，靠右肩； (LA)黑色（左臂）电极——放左锁骨下第二肋间， 靠左肩； (LL)红色（左腿）电极——放在左下腹，或左锁 骨下第六、第七肋间或肋缘。
心电图机操作规程及心电图的理论学习课件
心电图机的准备工作
在进行心电图检查之前，需要确保心电图机的正确设置、电极的粘贴位置以 及患者的身体状态。做好准备工作能够提高检查的准确性和效果。
心电图机的电极贴法
心电图机的电极贴法有多种方式，如四肢导联法、胸前导联法和预胸导联法。 不同的电极贴法可以观察到不同的心电图信号，以便更全面地评估心脏状况。
心电图机操作规程及心电 图的理论学习ppt课件
本课件介绍了心电图的原理和操作规程，包括心电图的定义、作用、心电图 机的分类和使用，以及心电图的基本操作流程等化，反映心脏工作的一种检查方法。它能 够揭示心脏的电生理情况，帮助医生判断心脏病的类型和程度，并指导临床 诊疗。
心电图的作用及意义
心电图可以帮助医生了解心脏的运行状态，判断心脏病的类型和程度。它是 诊断心脏病的重要工具，对于提前发现心脏问题，并采取相应措施进行治疗 具有重要意义。
心电图机的分类及使用
心电图机根据功能和使用场合的不同，可以分为多种类型，如传统心电图机、便携式心电图机以 及无线心电图机等。不同类型的心电图机有不同的适用场景和使用方法。
心电图机的组成和外部结构
心电图机通常由导联线、电极、增益调节器、滤波器、放大器、记录仪和打印机等部件组成。外 部结构一般包括控制面板、显示屏、键盘和接口等。
心电图机的基本操作流程
心电图的基本操作流程包括设置导联方式、粘贴电极、调节增益和滤波器参数、记录心电图、保 存和打印等步骤。正确的操作流程能够获得准确的心电图数据。
心电监护仪的使用最新
COMPANY LOGO
.
各种参数的设置
COMPANY LOGO
原则：2、以前一天病人基础情况20％±。 3、参数异常和医生沟通，以不影响血流
动力学改变为基础。 4、病情特殊需要与医生沟通。
.
COMPANY LOGO
常见故障、报警的处理
.
常见故障的排除
COMPANY LOGO
1 心电图无波形 2 心电图波形杂乱 3 呼吸信号太弱 4 血压测量不准确 5 SpO2无波形/不准确
.
.
血压袖带的位置与连接
动脉符号对准动 脉血管
COMPANY LOGO
松紧程度以仅能够伸进一个 指头为准
.
COMPANY LOGO
脉搏氧饱和度监测
.
SPO2监护的注意事项
COMPANY LOGO
1. 不要在同一肢体上同时进行SpO2和 NIBP的测量。 2. 不要长时间在同一手指测量, 2h更换血氧饱和监测
命安全
.
COMPANY LOGO
❖ 心电信号输入： ★有线——信号输入通过导联线直接将与皮肤接触电极的 心电信号引入监护仪内。 优点：干扰较小，较可靠 缺点：病人需卧床，活动受限制 ★无线——将与病人皮肤接触的电极的心电信号通过导 联线引入一小型携带式无线电心电信号发射装置盒，再通 过无线电波将心电信号传到心电监护仪或中心监护站的接 受器，通过解码、放大，还原为心电波。 优点：接受信号范围宽，不受病房条件限制。 缺点：易受外界干扰。
发生报警时
❖ 检查病人情况 ❖ 识别报警仪器 ❖ 识别原因 ❖ 静音 ❖ 报警复位
COMPANY LOGO
.
保养
COMPANY LOGO
❖ 1.使用中的监护仪周围保应留出养至少5cm空间以保证空气
遥测心电操作流程
遥测心电操作流程遥测心电操作流程1。
准备用物，向病人解释.2。
解开病人上衣纽扣,暴露胸部,选择左右两侧锁骨中线外下方及左侧锁骨中线第5肋间为电极贴膜处.3。
先用电极片上的小纱布擦拭皮肤，去脂擦红,擦拭范围与电极膜等大，然后用酒精棉球擦拭贴电极膜的皮肤,贴电极膜.4。
连接监护导线，黑色：左侧锁骨中线第一肋骨间。
黄色：右侧锁骨中线第一肋骨间。
红色：坐侧锁骨中线外第五肋骨间。
盖好被子。
5.连接电源,打开主机.6。
打开显示器，屏幕显示至“中央心电遥测监护系统”。
7。
点击菜单栏中“参数设置”。
8。
如为H1通道，即点击第一行,以此类推，监护盒内放置2节7号碱性电池.9.按“病人信息设置”显示，填写“姓名、科室、年龄、性别"，如有需要，设置报警上下限,适度调整心电图波形大小，QRS波振幅应＞0。
5MV，已能触发心率计数。
10。
工作方式点击为“实时监护"。
11.项目填写完毕，点击“更改”.12。
点击菜单栏中“心电监护”,即回到显示界面。
13。
监测异常心电图并记录。
14。
病情平稳,遵医嘱结束心电遥测，向病人解释。
15.分离导联线，摘除电极膜,用干纱布擦净贴电极膜处皮肤，协助病人穿好衣服,整理床单位及用物。
16。
返回护士站，取出监护盒内电池。
17。
点击菜单栏“关闭系统"，关闭显示器.注意事项：1。
密切观察心电图波形，及时处理干扰和电极脱落。
2。
定期观察患者粘贴电极片处的皮肤,定期更换电极片处和电极片位置.3.躁动患者，应适应固定电极和导联线避免电极膜脱位以及导联线打折缠绕。
心电监护仪的使用方法及观察内容+(1)
• 避免频繁开关仪器，病人非长时间而只是 暂停仪器时，摘除监护电极扣即可，不必 关机。
• 显示屏用干净软布擦净，动作要轻柔，以 免损坏。
• 工作人员操作前洗手，修剪指甲，以免损 坏触摸按键或荧光屏。
• 当打印的心电图带太淡或深浅不一致，用 沾有酒精的棉球清洗打印头表面，去除上 面残留的纸屑。
• 专人管理，定期检查、消毒、维修、保养
心电图的形成
窦
房 传导系统 心
结
房
电
兴
激
奋
动
心 室
心 脏
人体组织
体
兴泵
表
奋血
体
表 电极及放大器 电
心
位
电
改
图
变
心脏电传导系统
窦房结
电 路 系 统
左右束支
\
房室结
心电图的识别
心率的检测
心 率 100 次/min
R-R间距为0.6sec，心率＝60÷0.6＝100次/min
正常心电图综合波、间期和段
—窦性心律
1.Ｐ波：宽度不超过0.11sec；振幅在肢导联不超过0.25mV，胸导联不超过0.20mV 2.PR段：正常为0.12～0.20sec 3. QRS波群：正常为0.06～0.10sec，最宽不超过0.11sec 4.Ｔ波：正常情况下，Ｔ波的方向大多和ＱＲＳ主波方向一致 5.ＱＲＳ主波方向：Ⅰ、Ⅱ、V4～V6导联向上，aVR向下，Ⅲ、aVF、V1～V3导联可以向上、
靠左肩； (LL)红色（左腿）电极——放在左下腹，或左锁
骨下第六、第七肋间或肋缘。
五电极导联装置
心电监护仪使用知识
通常故障典型表现及分析
肌电干扰
交流干扰
病人状态是否紧张
基线不稳 电极的连接是否可靠 （与皮肤、导联线） 病人运动
是否可靠接地 电极的导电糊 环境干扰
血压袖带的位置与连接
松紧程度以仅能够伸进一个指头为准 动脉符号对准动脉血管
连接血压袖带和监护仪的充气管应保证通畅
袖带缠绕位置适当，保证记号Ф正好位于肱动 脉之上；松紧度适宜。
测压的肢体应与病人心脏处于同一水平位置
不要在有静脉输液或插导管的肢体上安装袖带
选择合适的袖带 袖带宽度应是肢体周径的40%或者上臂长度的2/3，袖带的充气部分长度应足够环绕肢体的50--80%
NIBP监护的注意事项
无创测压常见故障
无创测压常见故障为电脑测压与人工测压值有差异，测压不可靠或测压时间延长的原因: 袖带过小（一般以病人上臂2/3宽度为宜）或袖带绑扎的位置不适宜 病人心率过快、过缓或心律不规则 测压时病人肢体移动、颤抖或痉挛 严重休克或者体温过低 肥胖和水肿病人 血压迅速变化
“AUX”接口
ZB接口
模拟输出接口
PC卡插口
二、监护仪的结构(侧面)
05
04
02
03
01
TEMP接口
NIBP接口
SpO2接口
ECG接口
PRESS/ CO2/RESP
监护:I、II、III
RA（右臂）位置：锁骨下，靠近右肩 LA（左臂）位置：锁骨下，靠近左肩 LL（左腿）位置：左下腹上
3
监护仪导线勿折叠，受压。过长的导线可弯成较大的圆圈扎起，妥善放置。
4
监护仪的保养与消毒
监护仪的保养与消毒
避免频繁开关仪器，病人非长时间而只是暂停仪器时，摘除监护电极扣即可，不必关机。 显示屏用干净软布擦净，动作要轻柔，以免损坏。 工作人员操作前洗手，修剪指甲，以免损坏触摸按键或荧光屏。 当打印的心电图带太淡或深浅不一致，用沾有酒精的棉球清洗打印头表面，去除上面残留的纸屑。 电池包的有效期限为1年 完全充电的新电池包，可以使用大约3小时，运作时间低于2小时时，请交换电池。 在通常不使用电池包，而只在紧急情况使用时，在最初使用时，给电池包充电并在满电状态，使用交流电源。由于最初在完全充电后进行连续补充充电，可时常保持满电状态。在紧急情况通过电池包运作使用后，经过大约12小时连续充电，可以重新完全充电。
心电采集盒 操作方法
心电采集盒操作方法
以下是心电采集盒的操作方法：
1. 打开心电采集盒的盖子，将心电采集电极安装在合适的位置。
通常来说，有四个电极，分别贴在胸部和手臂上。
2. 使用心电导联线将心电采集盒连接到心电图仪器或者手机应用程序。
确保连接稳定。
3. 在打开的软件或者仪器上启用心电图采集模式。
4. 让被测者保持放松和安静的状态，坐直，不要移动。
5. 确认心电采集盒和导联线的连接状态是否良好，排除任何松动或者损坏情况。
6. 开始采集心电图数据。
根据软件或者仪器的指示，采集适当长度的心电图数据。
7. 完成采集后，保存并分析心电图数据，检查是否存在异常波形或者异常心电信号。
8. 断开心电导联线和心电图仪器或者手机应用程序的连接。
9. 仔细清洁心电采集电极和导联线，以保持干净和良好的使用状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线心电仪操作流程
备齐用物携用物至床旁，评估患者
核对核对床号、姓名；解释目的
协助患者取舒适平卧位或半卧位，摆体位
暴露心前区，注意保暖
洗手按七步洗手法洗手
连接各导连线
上传心电图
整理协助患者取舒适卧位，终末处理
用物归还原处
洗 手
按七步洗手法洗手并记录备 注：导联连接方法：注意事项： 1、做检查之前必须开心电图医嘱 2、获取病人信息和上传心电图必须在护士站边上
3、当电源低于两个灯，请及时充电（请保持开机充电，充满后关闭机器）红夹子：右手；
黄夹子：左手；
绿夹子：左脚；
V1：胸骨右缘第4肋间；V2：胸骨左缘第4肋间；V4：第5肋间锁骨中线；V3：在V2与V4连线的中点；V5：左腋前线与V4同一水平；。
