循环流化床锅炉辅机运行与调整
循环流化床锅炉正常运行五个调整
循环流化床锅炉正常运行五个调整循环流化床锅炉与常规煤粉锅炉不但在结构上有所不同，而且在其燃烧方式和调节手段也有自身的特点。
循环流化床锅炉正常运行调整的主要参数除了汽温、汽压、炉膛负压之外，还应重点监视床温、床层压力、炉膛压差、旋风分离器灰温、旋风分离器料层高度、冷渣器工作状态、布风板压力、渣温、排渣温度等。
第一床温控制床温是循环流化床锅炉需要重点监视的主要参数之一,床温的高低直接决定了整个锅炉的热负荷和燃烧效果，这是由床温是循环流化床锅炉的特点（动力控制燃烧）所决定的。
根据燃用煤种的不同，床温的控制范围一般在850〜950C左右，对于挥发分高的煤种，可以适当地降低，而对于挥发分低的煤种则可能要在900℃以上。
但不宜过高或过低，过低可能会造成不完全燃烧损失增大，脱硫效果下降，降低了传热系数，严重时会使大量未燃烧的煤颗粒聚集在尾部烟道发生二次燃烧，或者密相区燃烧分额不够使床温偏高而主汽温度偏低；床温过高则可能造成床内结焦，损坏风帽，被迫停炉。
一般应保证密相区温度不高于灰的变形温度IoO〜150℃或更多。
调节床温的主要手段是调整给煤量和一、二次风量配比。
如果保持过剩空气量在合适范围内，增加或减少给煤量就会使床温升高或降低。
但此时要注意煤颗粒度的大小，颗粒过小时，煤一进入炉膛就会被一次风吹至稀相区，在稀相区或水平烟道受热面上燃烧，而不会使床温有明显地上升。
当煤粒径过大时,操作人员往往会采用较大的运行风量来保持料层的流化状态,否则会出现床料分层，床层局部或整体超温结焦，这样就会推迟燃烧时间，床温下降，炉膛上部温度在一段时间后升高。
当一次风量增大时，会把床层内的热量吹散至炉膛上部，而床层的温度反而会下降，反之床温会上升。
当然，一次风量一旦稳定下来，一般不要频繁调整，否则会破坏床层的流化状态,所以很多循环流化床锅炉都把一次风量小于某一值作为主燃料切除（MFT）动作的条件。
但在小范围内调节一次风量却仍是调整床温的有效手段。
循环流化床锅炉调试及运行操作规程
1 锅炉启动调试锅炉调试重要性锅炉启动调试是全面检验主机及其配套设备的设计、制造、安装、调试和生产准备工作的质量的重要环节,是保证今后锅炉安全、可靠、经济运行的一个重要程序;通过启动调试应达到如下目的：检验锅炉、辅机、控制系统等设备的安装质量；确保管道内表面清洁、管道内无杂物；初步了解锅炉和主要辅机等设备的运行特性；检验锅炉控制系统、保护系统的合理性和可靠性；初步检验锅炉和辅机满负荷运行能力；发现锅炉和辅机等存在的重要缺陷,以便及时采取有效的措施；同时也培训了有关运行人员对设备性能的了解及运行的初步调整,为试生产和商业运行打好基础;锅炉整体启动前的准备锅炉整体启动试运前,应已完成各系统主要设备的分部调试外,还须完成锅炉的水压试验,烘炉,冷态空气动力特性试验,清洗锅炉本体,蒸汽管道吹扫,锅炉点火试验,锅炉安全阀整定,辅机联锁保护试验,锅炉主保护试验等主要工作;冷态启动前,通常按调试大纲、运行规程及锅炉使用说明书,对锅炉本体及其汽水系统、烟风系统、燃烧系统,有关的辅机、热控、化学水处理设备以及现场环境等进行全面检查,以满足锅炉安全启动条件;2 水压试验程序介绍水压试验是对安装完毕的锅炉承压部件进行冷态检验,目的是检查锅炉承压部件的严密性,以确保锅炉今后的安全、经济运行;在所有受压件安装完毕之后,除那些在化学清洗需拆除外,锅炉应以设计压力的～倍进行初始水压试验;根据安全的要求,受压部件检修后的水压试验通常在正常的工作压力或设计压力下进行;锅炉的汽水系统、过热器和省煤器作为一个整体进行水压试验,水压试验的压力为锅筒工作压力的倍；再热器则以再热器出口压力的倍单独进行水压试验;如果锅炉在再热器进口没有安装截止阀,这些进口应该用盲法兰隔断;水压试验程序很大程度上取决于现场条件和设施,初次水压试验程序必须符合锅炉法规的技术要求;通常应遵守下列基本程序：准备工作1 在向水冷壁和过热器开始充水前,应确认所有汽包和集箱中的外来物质都已清除;关闭所有疏水阀;充水时,打开所有常用的放气阀例如过热器连接管道放气阀、省煤器连接管道放气阀、汽包放气阀;2 在进行高于正常工作压力的水压试验前,所有安全阀均应按照有关制造商的要求装上堵板;如果水压试验在等于或低于正常工作压力下进行,则只需关闭安全阀本身就够了;请参阅安全阀制造商的说明书;充水1 通过一只适当的出口接头例如末级过热器出口集箱的疏水管或排气管给过热器充水,直到所有部件都充满水,并溢流入汽包为止;2 当水溢流入汽包时,即停止通过过热器出口接头的充水,关闭过热器的充水和排气管接头;3 用与过热器同样的方法给再热器充水;当水从所有再热器排气阀溢出时,停止给再热器充水;4 通过正常充水接头继续给锅炉充水;如果锅炉是通过省煤器上水,则省煤器再循环管路阀门如果有应处于全开位置;这样易于充水,且能尽量减少夹入的空气;5 继续充水,直到水从汽包排气出口溢出,然后关闭所有排气阀;充水用水用户应提供如下规定的处理水;上水温度一般为40℃～70℃,与汽包壁温差≯50℃;一旦过热器与再热器充满水后,就应从过热器排气口或疏水口取样,进行分析,以确保所充的水中不含杂质;水质要求：过热器与再热器可疏水与不可疏水的部件：充以处理过的冷凝水或处理过的除盐水;处理应包括10ppm的氨和200ppm的联氨;按照这种办法处理过的水,其PH值为10左右;应避免使用由固体化学物处理过的水充水;因为固体物质沉淀于过热器与再热器中,从传热和腐蚀观点上来说都是有害的;含有不锈钢管的过热器和再热器,在存在苛性碱和氯化物的条件下特别容易产生应力腐蚀裂纹;锅炉机组的其余部分：用处理的冷凝水或处理过的除盐水,或者在没有这种水质时,就用10ppm氨和200ppm联氨处理过的清洁过滤水充水;水压试验按照锅炉法规的要求进行水压试验;如果受压部件的金属温度及汽包壁温低于30℃,则不得进行水压试验;水压试验后的规程2.6.1 通过汽包的排气口引入氮,使机组充压至21～34KPa左右;在机组启动之前,除掉所有水压试验堵头和安全阀的垫塞;1由于锅炉在水压试验与第一次煮炉以及酸洗之间通常会延迟一段时间,在这段时间里,机组应维持充满水的状态,以不致使空气进入;2如果在结冻的气温下,对可疏水管圈中的水,可以用充氮来替代,而机组可在充氮压力下停运保养;对不可疏水的过热器再热器管圈中的水,可用临时加热设备将其温度维持在结冻温度以上;3再热器亦能用关闭再热器进口截止阀在充氮压力下停运保养,或者,如果没有装设截止阀,则可用装设盲板来维持;3 水处理略水处理和锅水不在本公司控制范围之内,电厂实际操作时应遵照锅炉行业标准即可;锅炉的成功运行依赖于给水的严格控制和灵活操作,以避免与水和蒸汽相接触的锅炉金属表面产生腐蚀和结垢,这点对锅炉是非常重要的;4 烘炉烘炉目的循环流化床锅炉的炉膛和烟道内表面,均敷设了大量的耐磨耐火砖、耐火保温砖,耐磨耐火、耐火保温浇注材料等;这些防磨材料虽然经过空气的自然干燥一般三天以上后,整个耐火材料内仍残留一定量的自由水份;若材料不经烘炉直接投入运行,其水分受热蒸发使体积膨胀而产生一定的压力,致使耐火材料发生裂缝、变形、损坏、严重时耐磨材料脱落;因此,锅炉在正式投入运行以前需按控制加热的方法进行烘炉,同时烘炉还可以加速炉墙材料的物理化学变化过程,使其性能稳定,以便在高温下长期工作;烘炉前的准备工作及应具备的条件1 锅炉本体、回料系统及烟风系统的安装工作结束,耐磨耐火材料施工完毕,漏风及风压试验合格;2 打开各处门孔,自然干燥72小时以上;3 进行炉膛、烟风道、旋风分离器、回料装置、冷渣器及空气预热器等内部检查、清除杂物;4 旋风分离器顶盖上安装临时排汽阀,分离器出口烟道安装临时隔墙;5 燃油系统安装完毕,水压试验、仪表试验等所有工作已完成,可向锅炉启动燃烧器正常供油;6 锅炉膨胀指示器安装齐全,指针调整至零位;7 锅炉有关的热工仪表和电气仪表均已安装和试运完毕,校验结束,可投入使用;向锅炉上化学除盐水至正常水位或低于正常水位50mm,并将水位计冲洗干净;烘炉的方法及过程耐磨耐火材料主要布置在炉膛布风板、炉膛锥段部分、炉膛上部的水冷屏和屏式过热器下部表面及穿墙部分、旋风分离器包括进出口烟道、回料器、冷渣器等部位;这些防磨材料虽然经过空气的自然干燥72小时以上后,整个耐火材料内仍残留一定量的自由水份;因此,锅炉在正式投入运行以前需按控制加热的方法进行烘炉;耐磨耐火材料的烘炉曲线,应由保温材料厂家、用户和锅炉制造厂共同制定;烘炉的热源一般采用两种方式,使用木柴和启动燃烧器或安装临时烘炉机;目前,国内常用木柴和启动燃烧器加热和控制炉膛及烟道温度的方法,该方法不需添加额外的加热设备,烘炉准备工作也相对简单,但火焰区域的热负荷较高,且烟气升温速率和时效的同步性也相对较难以控制;而国外利用炉膛和烟道上的人孔门及看火孔,在敷设有耐磨耐火保温材料的部位处,分别布置临时烘炉机加热和控制温度,用这种方法加热产生的热源是热空气,不会直接冲刷耐火保温材料和产生局部区域高温,且容易控制炉膛和烟道不同温度的需要;因此,从满足烘炉工艺要求而言,我们认为国外采用的方法更科学、更合理;本说明书推荐美国ALSTOM公司使用临时烘炉机加热CFB锅炉的烘炉方法;耐火材料的烘干仅仅是完成工程计划中的一个阶段,但是对于CFB锅炉来说是非常重要一环;在国外,这项工作由选定的耐火材料安装者提供临时用烘炉机来实施完成;耐火材料烘干程序一旦开始后,必须按温度控制曲线连续烘干,不许有任何中断,直至烘炉完成;这对于彻底烘干耐火材料是极其重要的;烘炉加热升温、保温和冷却速率详见图二,炉膛温度升温至370℃开始保温,分离器、回料器、冷渣器及烟道部分升温至650℃开始保温,分别保温一段时间后冷却下来;预期耐火材料的加热和冷却阶段的连续时间大约5～6天;工程进度应满足烘炉要求1水压试验已完成;2所有排气和疏水管道已连接完成至大气和排水系统;3所有水和蒸汽管道吊架已正确安装在冷态位置;4允许烟气流出烟道的烟囱已完成;5电除尘器烟道已经可使用,炉膛出口、后烟道、省煤器、空预器、电除尘器和烟囱的所有管道系统完成;6灰斗底部应安装盲法兰或安装灰处理设备,预防烟气逸出;7后烟道门孔关闭;吹灰器孔安装吹灰器或临时性将孔封堵,防止烟气逸出;9旋风分离器顶盖上安装临时排汽阀,分离器出口烟道安装临时隔墙;10炉膛和分离器上的门孔关闭,以防止热量从门孔逸出;11锅筒上水至正常运行水位;12烘炉启动前先调整主蒸汽排气和疏水门：汽包排汽门关/开至175Pa主蒸汽排汽/放水打开启动排汽阀开25%再热器排汽/放水打开调整风机进口动叶与挡板开度应一致;一次风机进口动叶 5%-10%二次风机进口动叶 5%-10%引风机进口动叶 5%-10%二次风机上部/下部挡板关闭;13耐火材料烘干期间,维持汽包正常水压;14烘炉期间监视进入预热器的烟气温度;15在烘炉保温期间应巡回检查锅炉和后烟道膨胀;16烘炉期间记录所有锅炉膨胀;对电厂配合烘炉的要求1 烘炉时水质合格;2 烘炉期间,给水系统或临时供水系统可靠使用,并保证有足够数量的合格水质;3 烘炉期间排污系统有效投用,烘炉过程完成后锅炉要放水;烘炉设备、控制、仪器及服务下列设备、控制、仪器和实施,由负责耐火材料烘干的公司承担;1 临时加热用的烘炉机、吹扫和点火装置;2 每套烘炉机使用15英尺长的供油软管;3 计算机控制系统;4 “K”型热电偶;5 记录每根热电偶温度的记录仪;6 运行人员24小时不间断轮换;7 提供烘炉报告包括概述、烘炉记录的原件复印和电子版;持续时间;1 准备时间从交付烘炉用设备起大约4周;2 安装管道至烘炉机位置约1周;3 设备启动准备约3天;其他要求1 提升烘炉机的升降机/起重机800 kg;2 烘炉时利用压缩空气3m3/h/burner,,雾化燃料油;3 电功率,50~100kg/h燃油×14只烘炉机;4 连接到烘炉机的供油管,在接近锅炉终端15英尺的管子用软管;5 在布置有临时烘炉机区域至少有3英尺×3英尺平面空间;4.3.6 锅炉烘炉用烘炉机和热电偶位置示意图见图一烘炉机布置共14只：1炉膛布置4只烘炉机;2在炉膛灰料返回管处布置2只烘炉机;32台冷渣器共布置4只烘炉机;4回料器布置2只烘炉机,每个回料器布置1只烘炉机;5炉膛出口/分离器进口管道共布置2只烘炉机;热电偶布置共34点：分离器进口1 2分离器本体1 2分离器出口1 2回料器1 2回料腿1 2冷渣器2 4炉膛底部 4炉膛上部 4过热器分隔屏1 12辅助燃料供应1丙烷C3H6储存箱—能储存丙烷10000加仑的容量;丙烷汽化器—将液态丙烷加热至汽化状态的丙烷加热器;液体供应管道—用钢管连接储存箱至丙烷汽化器;蒸汽供应管道—连接蒸汽至燃烧器的管道应具有可伸缩性;压力调节器—从加热系统出来的丙烷要进行减压;2燃料油储油箱—储存充足的燃油,满足烘炉需要;泵—通过泵和输油管道,将油输送到锅炉区域;增压泵如果需要—如果供油泵出力不够时需要增压泵;3临时燃油系统储藏区—在锅炉旁边或两台锅炉之间安置临时储藏区;临时储藏箱—临时储藏箱卡车油灌箱和位置旁有标志;临时管道—从储藏箱至锅炉区域,再到临时燃烧器的连接;另外,有回油管路的都必须安装隔绝阀; 第一次启动时升温要求在使用烘炉机烘炉结束后,所有的烘炉机及其相关装置应全部拆除,当机组具备整组启动条件后,在第一次启动时,为了保护耐火材料应首先用锅炉主油枪按下图曲线升温;为满足升温曲线的要求,油枪投运时油量和油枪投运数量应予严格控制;5 锅炉冷态空气动力场试验试验目的冷态通风试验的目的是为锅炉在第一次点火之前作初步调整;通过冷态试验了解和掌握炉内气流流动特性,各风量调节装置及流量分布的特性,检查布风板配风的均匀性,流化床的空床阻力和料层阻力特性,找出临界流化风量,为锅炉的热态运行提供参考资料,以保证锅炉燃烧安全,防止床面结焦和设备烧损;试验主要内容1 炉膛通风回路试验；2 一、二次风风机、高压流化风机、冷渣器流化风机的性能测定；3 给煤机风量分布特性试验；4 一、二次风风量测量装置的标定；5 各个风门档板调节特性的测定；6 回料器、润滑风风量的测定；7 启动燃烧器风量与挡板开度特性试验；流化床的空床阻力和料层阻力特性测定：9 测量布风板风量分布特性试验；10冷渣器进渣机械控制阀冷态特性试验；11临界流化风量试验；12风力播煤装置的播煤特性；13冷渣器、回料器风量流动特性；14设备必需的吹扫风量;一、二次主风道和分支风道的风量标定对于布置流量测量装置的风道,均应进行风量标定;空床阻力特性试验空床阻力特性试验即布风板书阻力试验,是在布风板不铺床料的情况下,启动引风机、一次风机,记录一次风风室压力和炉内密相区下部床压,二者的差值即为布风板的阻力,绘制冷态的一次风量与布风板阻力关系曲线,通过温度的修正,相应可得出热态的一次风量与布风板阻力关系曲线;锅炉运行时,当床压测点出现故障,依据风室压力和风量与布风板阻力的关系曲线,也可判断出床上物料量的多少,以减少运行的盲目性;临界流化风量试验该项试验前的各项冷态测定试验是在未填加床料下进行;而所谓临界流化风量是指床料从固定状态至流化状态,所需的最小风量,它是锅炉运行时最低的一次风量;测量临界流化风量的方法：将床料填加至静高760 mm沙子、880mm灰,增加一次风量,初始阶段随着一次风量增加,床压逐渐增大,当风量超过某一数值时,继续增大一次风量,床压将不再增加,该风量值即为临界流化风量;另外,可用逐渐降低一次风量方法,测出临界流化风量;记录风量和床压值,绘制一次风量与床压的关系曲线;建议选取床料静高700、800mm、900mm三个工况测量临界流化风量;流化质量试验在床料流化状态下,突然停止送风,进入炉内观察床料的平整程度;若发现床面极不平整甚至有“凸起”现象,应清除此区域的床料,查找原因,采取相应措施及时处理;.6 化学清洗推荐程序在一台新锅炉投运以前,受压件的内表面包括省煤器,应该清洗以除去任何残留物质;另外,除清洗锅炉内表面外,还应清洗锅前系统以除去相同的物质;本章节仅介绍用低温、低泡沫清洁剂借助于临时外置循环泵强制循环进行清洗;它是一种有效、快速且经济的清洗方法;由于商用清洗剂浓度有变化例如水稀释,应检查商家推荐的浓度;一般建议清洁剂浓度在环境温度下21℃时为%体积百分比即每167L水加入1L清洁剂;如果锅炉在65.6℃以上清洗,建议清洗剂浓度为%体积百分比;清洗的准备1 在汽包中的所有水/蒸汽分离装置已安装;2 提供一台容量为14 t/h的临时循环泵来循环炉膛中的溶液;此泵应该以炉膛下集箱和蒸发屏集箱底部作溶液抽吸点,溶液从省煤器进口集箱排出;泵到这些锅炉位置上的管道尺寸应匹配;所有连接到锅炉的高压管道和到循环泵的辅助管道,在最后连接到锅炉和泵之前,必须进行冲洗;为了防止溶液短路,汽包下降管应该封堵或加节流圈;3 为了减少外来物质从锅前系统带到锅炉,锅前系统也应进行相同的清洗;4 清洗期间,所有锅炉仪表导管水位表接管除外应进行隔绝;5 提供一根临时管道在低位集箱和/或循环泵吸入处与化学清洗喷嘴相连;这根管道用来引入清洗剂;6 提供一根有足够尺寸的临时或永久性疏水管道,能在60分钟内快速将水排出锅炉;联接到锅炉底部的永久性疏水阀和管道的大小,应满足通过双联阀和管道时假定80%压降的要求,20%的压降通过临时管道排放;如果清洗剂能畅通无阻地排出,正常的锅炉疏水系统就能投用;7 应该提供带有阀门的取样接口,并应附有适当的标签;在清洗前,应尽最大可能将锅筒和集箱中的残渣进行机械清除;检查所有锅筒内部的螺栓密封部件;9 全部受压件必须进行仔细检查是否有堵塞并应进行必要的水压试验;锅筒内部的排污管和加药管应进行检查,并证实其内部是畅通和干净的;10 在清洗期间,值班的运行人员应熟悉正常的燃烧和运行程序以及预防措施,对这一点是非常重要的;应特别注意采取可能引起泄漏的措施,并采取适当的措施,在意外泄漏事件发生时保护人身安全;11 用去盐水反充过热器,确保过热器充满以便于观察锅筒水位的增加;环境温度下清洗剂冲刷锅炉、蒸发屏和省煤器充水至水位计底部水位在可见范围;通过临时化学管道慢慢注入清洁液,再加入水直到水位高出锅筒中心线5厘米;一旦该水位建立,启动临时循环泵;监视锅筒放气阀且确认不起泡沫,加入所需的抗泡沫剂;倘若水位高而不可见,则需要进行排污;在另一方面,必须限制排污量以避免水位太低而不可见;清洁剂的化合性和表面活性能够用于清洗,且根据污染控制的需要可以改变配方;锅水应定时取样,且应检测其油脂物质的存在和混浊度;为了监察控制的需要应定量检测油脂物质; 蒸发屏和省煤器用纯净的清洗水填充至玻璃水位计顶部;锅炉充满后,用除盐水通过集箱出口反充过热器直到水溢入锅筒;同前面那样,对锅炉、蒸发屏和省煤器进行疏水;应对汽包内部进行一次检查,倘若检查表明其清洁度不能令人满意,则应重复进行清洗程序;注意事项1 清洁液的排放不需要在充氮的条件下进行,氮是无毒气体,但是不利于人的呼吸;倘若锅炉在疏放时采用充氮,而在疏放后又需人员进入,则在允许人员进入以前,必须进行适当的通风;2 倘若清洗后锅炉保留一或二天以上空闲,则锅炉和过热器需要像保养程序所描述那样进行保养;3 过热器反冲完成前,对所用的水进行化学分析导电度、PH和氯以确认不存在污染;4 在清洗完成和锅炉点火前,过热器、再热器和蒸汽管路中的水应取样分析检查是否污染;5 在化学清洗期间,由于疏忽使清洁剂溢入过热器,此时应在允许点火以前,必须以足够的流量进行彻底的反冲洗,以保证除去各种污染物;6 在化学处理过程中,应特别小心防止清洗液对人身的伤害;7 检查汽包,从汽包内表面除去疏松的沉积物;检查可打开的低位集箱和蒸发屏集箱,并用清洗水冲洗;7 蒸汽管道吹扫程序蒸汽吹扫目的在新机组启动之前对主蒸汽管路和再热蒸汽管路进行吹扫,是为了去除过热器、再热器及蒸汽管道内在安装完毕后所残留的一切外来杂质;如果这种杂质在初始运行时进入蒸汽设备系统或汽轮机,将会引起重大事故;对于老机组,在主要受压部件检修之后,亦存在外来物质进入系统的可能性,因此也有必要考虑对蒸汽管道进行吹扫;责任因为蒸汽管道吹扫主要是为了防止蒸汽系统装置或汽轮机发生损坏,决定蒸汽吹扫效果的责任取决于用户;以蒸汽管道吹扫为目的的任何临时管道系统的设计、制造和安装以及对超压或超温的保护等均属用户的责任;总则为了获得最佳的冲管工况,蒸汽管道吹扫时,系统中的蒸汽流动工况应等于最大负荷时的正常运行工况;由于在排向大气时的吹扫工况不可能和运行时的工况重复一致,所以希望能产生一等效的工况,即冲管时采用低压蒸汽的流量乘以速度之积,等效于正常的满负荷工况;必须根据整个系统包括临时的管道流动阻力来决定总的可能得到的流量;这通常由负责吹扫系统的设计人员确定;在系统中按照部件进行吹扫是很重要的,且每个部件进。
循环流化床锅炉运行规程
LJ200-3.82/450异重循环流化床垃圾焚烧炉运行规程（试行稿）*********有限公司****年**月目录一.设备及燃料的简要特性1.设备简要特性2.锅炉燃料特性二.锅炉机组检修后的检查与试验1.检修后的检查2.水压试验3.冲洗过热器4.转动机械试运行5.漏风试验6.循环流化床冷态试验三.锅炉机组启动1.启动前的检查与试验2.启动前的准备3.锅炉点火4.锅炉升压5.锅炉并列四.锅炉运行中的监视与调整1.锅炉运行调整的任务2.锅炉水位的调整3.汽温和汽压的调整4.锅炉燃烧的调整5.锅炉的排污6.转动机械的运行7.布袋除尘器的运行8.烟气净化塔的运行9.自动装置的运行10.锅炉设备的运行维护五.锅炉机组的停止1.停炉前的准备2.停炉程序3.停炉后的冷却4.停炉后的防腐、防冻5.锅炉的压火6.压火后的启动六.事故停炉1.紧急停炉2.故障停炉七.锅炉水位异常1.锅炉满水2.锅炉缺水3.锅炉水位不明的判断八.汽包水位计损坏九.汽水共腾十.锅炉承压部件损坏1.锅炉埋管、水冷壁管损坏2.省煤器管损坏3.过热器管损坏4.减温器损坏5.蒸汽及给水管道损坏十一.空气预热器故障十二.锅炉及管道的水冲击十三.锅炉燃烧异常1.流化床灭火2.流化床局部穿孔3.流化床床料分层4.流化床结焦5.返料系统堵塞十四.电气系统故障1.负荷骤减2.锅炉厂用电源中断十五.辅助设备故障1.风机故障2.螺旋给煤机故障3.垃圾给料机故障1.设备及燃料的简要特性目录1.设备简要特性2.锅炉燃料特性1.1.设备简要特性1.1.1.概况a.锅炉型号：JL200-3.82/450b.设计单位：浙江大学热能工程研究所、杭州锅炉厂c.制造厂家：杭州锅炉厂d.制造日期：2000年10月e.投产日期：2001年2月1.1.2.主要参数1.1.3.锅炉设计效率1.1.4.安全阀整定压力+注：安全阀的启闭压差一般为整定值的7%。
1.1.5.主要受热面设计叁数1.1.6.辅助设备a.引风机型号：Y9-38台数：一台风量：90822-15136M3/H全压：8862-9107Pa工作温度：200℃配用电动机功率：500KW电压：10KV电流：36.5A转速：1488r/minb.一次风机型号：9-12台数：二台风量：12920-30761M3/H 全压：16666-17193Pa工作温度：20℃配用电动机型号：Y450-4功率：200KW电压：10KV电流：15A转速：1488r/minc.二次风机型号：9-26-10台数：一台风量：20201M3/H全压：6056Pa配用电动机型号：Y250M-4功率：55KW电压：380V电流：A转速：1450r/mind.冷渣分选风机型号：9-12、7、4D台数：一台风量：4993M3/H全压：13994Pa转速：2900r/min配用电动机功率：4KWe.补砂风机型号：SNH12台数：一台风量：13.96M3/H全压：9800Pa配用电动机型号：Y112M-4功率：4KWf.石灰石粉输送风机型号：TSC-100台数：一台风量：7.88M3/H全压：29400Pa转速：1350r/min配用电动机型号：Y132M-4功率：7.5KW（皮带传动）g.脱硫循环水泵型号：IH100-65-200台数：全厂三台流量：100m3/h扬程：50mH2O配用电动机型号：Y160M-2/15功率：22KW电压：380Vh.空压机型号：无油润滑型ZW-6/T 台数：全厂三台流量：6m3/h压力：7kg/cm2配用压力罐：台数：三台容积：4m3压力：0.8Mpai.垃圾给料机（浙大供货）台数：一台主腔容积：4.5m3最大处理能力：12t/h活塞行程：1380mm配用液压站电动机型号：Y132S1-4台数：二台功率：5.5KW电压：380V电流：1.64A转速：1440r/minj.布袋除尘器型号：DLM6、8、15台数：二台过滤面积：720m2净重：12800kgk.提升水泵型号：2.4BXG200WFB-AD2台数：台流量：336m3/h扬程：19mH2O配用电动机型号：Y2253-4功率：37KW电压：380V电流：A转速：1450r/minl.齿轮油泵型号：KCB-55台数：1流量：3.3m3/h扬程：0.33Mpa功率：2.2KWm.点火油泵型号：SYD3-35×8台数：1流量：3m3/h扬程：280mH2O功率：15KW1.2.锅炉燃料特性设计燃料为：70%垃圾+30%超化煤；其主要特性见下表：燃料的元素分析与发热值垃圾颗粒度：小于150mm，不可燃硬物小于30mm。
循环流化床锅炉调试运行方案
循环流化床锅炉启动准备及试运行方案编制：张会勇审核：张进平批准：张会勇河南得胜锅炉安装有限公司目录序：分部试运转一：锅炉漏风试验二：烘炉三：煮炉四：锅炉冷态模拟实验五：锅炉首次点火启动六：蒸汽严密性试验七：安全阀调整八：试运行九：运行中监视与调整十：试运行期间注意事项序：分部试运转1、锅炉机组在整套启动以前，必须完成锅炉设备各系统的分部试运和调整试验工作。
2、按照《机械设备安装工程施工及验收通用规范》规定，各辅助设备试运转前应具备下列条件：A、设备及其附属装置、管路等均应全部施工完毕，施工记录及资料应齐全。
其中，设备的精平和几何精度经检验合格；润滑、液压、冷却、水、气 (汽)、电气(仪器)控制等附属装置均应按系统检验完毕，并应符合试运转的要求。
B、需要的能源、介质、材料、工机具、检测仪器、安全防护设施及用具等，均应符合试运转的要求。
C、对大型、复杂和精密设备，应编制试运转方案或试运转操作规程。
3、设备试运转应包括下列内容和步骤：A、应按规范规定机械与各系统联合调试合格后，方可进行空负荷试运转。
B、应按说明书规定的空负荷试验的工作规范和操作程序，试验各运动机构的启动。
启动时间间隔应按有关规定执行；变速换向、停机、制动和安全连锁等动作，均应正确、灵敏、可靠。
其中持续运转时间和短断续运转时间无规定时，应按各类设备安装验收规范的规定执行。
C、空负荷试运转中，应进行下列检查并记录：①技术文件要求测量的轴承振动和轴的窜动不应超过规定。
②齿轮副、链条与链轮啮合应平稳，无不正常的噪音和磨损。
③传动皮带不应打滑，平皮带跑偏量不应超过规定。
④一般滑动轴承温升不应超过35℃，最高温度不应超过70℃；滚动轴承温升不应超过40℃，最高温度不应超过80℃；导轨温升不应超过15℃，最高温度不应超过100℃。
⑤油箱油温最高不得超过60℃。
⑥润滑、液压、气(汽)动等各辅助系统的工作应正常,无渗漏现象。
⑦各种仪表应工作正常。
⑧有必要和有条件时 , 可进行噪音测量 , 并应符合规定。
循环流化床锅炉运行调整措施
循环流化床锅炉运行调整措施编写：赵云龙审核：陈朝勇批准：冯天武发电运行部2020年 07 月 09 日循环流化床锅炉运行调整措施1、锅炉在200MW时投入CCS协调，主汽压力设定值自动跟踪滑压曲线，通过设定滑压偏差来满足实际情况需要，锅炉升速率设定不得超过3.5MW/min.2、直流工况下主汽压力的调整。
主汽压力、中间点温度同时上升时，先减燃烧，后调给水。
主汽压力、中间点温度同时下降时，先加燃烧，后调给水。
主汽压力上升，中间点温度下降时，先降给水，后调燃烧。
主汽压力下降，中间点温度上升时，先加给水，后调燃烧。
3、锅炉水煤比是控制主蒸汽温度的主要和粗调手段，是主汽温度最终有效控制的前提。
一、二级减温水作为主蒸汽温度的辅助和细调手段。
4、中间点温度的变化既能快速反应水煤比变化，又能超前反应主汽温度的变化趋势。
维持该点温度稳定才能保证主蒸汽温度稳定。
5、在升/降负荷过程中，中间点温度提前调整（设定偏置），防止锅炉热惯性较大导致中间点温度偏离正常范围。
6、再热汽温通过调整后烟井过热器侧和再热器侧烟气挡板开度比例控制，每侧烟气挡板最小开度不得小于30%，两侧烟气挡板开度之和不得小于120%。
7、再热器事故喷水主要是防止在异常情况下再热汽温和金属壁温超限，正常运行时，尽量不采用事故喷水，事故喷水投入时，注意低温再热器出口蒸汽温度变化，提前调整。
锅炉吹灰时可短时间通过事故减温水控制再热汽温。
8、正常运行时，尽量将锅炉两侧氧量控制在给定值范围内，具体参数见附表。
9、锅炉燃烧调整遵循“风煤联动”原则，炉增加负荷时，应先增加风量后增加煤量，减负荷时，应先减煤后减风，按该次序交替进行，并采取“少量多次”的调整方式，避免床温产生大的波动。
10、一、二次风的调整原则是：一次风用于炉内物料正常流化，物料循环正常，并为燃料提供初始燃烧空气，二次风控制总风量及氧量并用于燃料的分级燃烧和调整；下二次风可作为一次风的补充。
11、高压流化风控制在45KPa左右一直运行。
循环流化床锅炉运行调节与控制

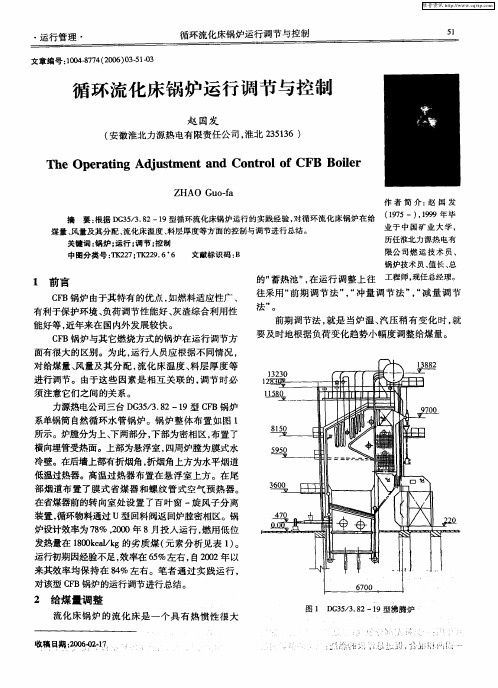

Ｔ ｅＯｐ ｒ ｔ ｇＡ ｊ ｓ ｎ ｎ ｏ ｔｏ ｆＣＦ ｏｌｒ ｈ ｅ ａｉ ｄ ｕｔ ｔａ ｄ Ｃ ｎｒ ｌ Ｂ Ｂ ｉ ｎ ｍｅ ｏ ｅ
ＺＨＡＯ Ｏ ｆ Ｇｕ ．ａ
作 看 简 介 ：赵 国 发
摘
要： 根据 Ｄ ３ ／ ．２—１ Ｇ ５３８ ９型循环流化床锅炉运行 的实践经验 ， 对循环流化 床锅 炉在 给 （ ９５一） １９ １７ ，９９年 毕
收稿日期： ０－ － ２ ６ ２１ ０ ０ ７
ｔ １ ． ‘ ‘
图 １ Ｄ ３／ ．２—１ Ｇ ５３８ ９型沸腾炉
‘
’
，
’
．
●、
。
ｔ
－
．
｛
：一
■ 曩
０量 ，
…
维普资讯
５ ２
表 １ 燃料特性
工
业
锅
炉
２０ ０６年第 ３期 （ 总第 ９ ） ７期
度场分布， 降低 Ｎ 的排放量。 Ｏ 二 次风量 最简 单 的确定 方法 是在 确定 好一 次风 量、 播煤 风及 回料 风后 ， 控制 炉膛 出 口的过 量空 气 系 数在 １１ ．５—１２之 间 。但 如 果二 次 风 ａ ｒｎ恢 如果 ２～３ ｎ内床 温没 有上 ｍｉ
升 ， 则可再 重 复上述 操作 。
整 的， 给煤量增加， 播煤风要增加 ； 给煤粒度大， 播煤 风也 相应较 大 ， 一般 可 通 过 观 察 炉膛 内部 的播 散 情 况来确 定 。 当然 ， 可 以通 过 实验 或计算 来确 定 。 也 回料 风 是 根据 回料 量 的 大小 确定 的 ， 同样 负 荷 条件下 ， 燃煤发热量降低 ， 给煤量增加 ， 回料量增加 ， 要求的回料风也增加 ； 采用宽筛分时 ， 要保证大颗粒 的流化 ， 必然加大一次风量 ， 扬析 的粒径增大 ， 飞灰 量变 大 ， 增 加 回料 风 。实 际 运行 时 的调 整 与 回 则需 料 阀的型 式有关 ， 过调 整好 以后 ， 不 如果 负 荷或煤 种 变化 不 大时 ， 般不 需要 调整 。 一
循环流化床锅炉运行规程
1、拆除或修复安装、检修工作而采取的临时设施，现场整齐、清洁，各通道畅通无阻，保温及照明完整、良好。
2、所有转动设备防护罩齐全。
3、锅炉本体、辅机及风烟道等设备完整，内部无杂物。
4、管道、阀门连接良好，并符合《电力工业技术法规》所规定的漆色标志。
5、仪表操作盘上的仪表配置齐全，完整好用，并有可靠的事故照明，报警信号、声、光良好。
1．减速机型号：DCY224-31.5-IIN
2．所配电机：Y2-180M-4 功率：18.5kw 电压：380V
电流：36.1A 转速：1470r/min 频率：50Hz
七、回转筛
1、型号：SH1224 处理量：180t/h 进料粒度：200mm
4． 所配电机：1.5kw×2
五、刮板输渣机
1．减速机型号：ZQ650-50-1
2．中心距：650mm
3．所配电机：Y2-160M-6 功率：7.5KW 电压：380V
电流：17.2A 转速：1470r/min 频率：50Hz
六、皮带给煤机
9、锅炉水容积： 22m2
10、锅炉循环水量：413t/h
11、炉膛截面尺寸： 2730mm*3830mm 风帽：255个
第二节 主要辅机参数
一、引风机：
1、型号：AYX35—1 No．14.4D 左135°
2、风量：100482m3/h
3、风压：4672Pa
4、配用电机功率：N=220kw 电压 U=380v 电流 I=407A 转数：1488r/min
第二节：启动前的检查
确认锅炉安装或检修作业已全部结束，工作票已封票终结后，应对下列项目进行检查。
循环流化床锅炉优化调整与控制
循环流化床锅炉优化调整与控制0 引言循环流化床锅炉技术因卓越的环保特性、良好的燃料适应性和运行性能，在世界范围得以迅速发展。
我国自20世纪80年代开始从事循环流化床锅炉技术开发工作，经过二十多年与国外拥有成熟技术的锅炉设计制造商合作(美国PPC、ALSTOM公司、奥地利AE公司)、引进(ALSTOM(原德国EVT)公司220t/h-410t/h 级(包括中间再热)循环流化床锅炉技术，美国燃烧动力公司(CPC)的细粒子循环流化床锅炉技术)、消化吸收和自主研究，中国已经完成了从高压、超高压、亚临界到超临界的跨越，在大型循环流化床锅炉技术领域已处于世界领先水平[2]。
哈尔滨锅炉厂是我国较早期从事研究、开发循环流化床锅炉厂家之一，现以哈炉2002年设计制造的220t循环流化床锅炉为例，结合运行经验和专业知识，对循环流化床锅炉主要参数的调整与控制作一些浅显的分析论述。
1 设备简介[1]制造厂家：哈尔滨锅炉厂；锅炉型号：HG220/9.8-L.YM27高温高压循环流化床锅炉；锅炉型式：单汽包自然循环、单炉膛、平衡通风、高温旋风分离器、自平衡U型密封返料阀、紧身封闭布置、全钢炉架悬吊方式、固态排渣、水冷滚筒冷渣器。
锅炉容量和参数：过热蒸汽最大连续蒸发量：220t/h；过热蒸汽出口蒸汽压力：9.81MPa；过热器出口蒸汽温度：540℃；给水温度：215℃；空气预热器型式：卧式管式空气预热器；进风温度：35℃；一次风热风温度：190℃；二次风热风温度：190℃；排烟温度：146℃；锅炉效率：90.5%；脱硫效率：＞80%；钙硫比(Ca/S)：2。
2 主要参数调整与控制2.1 床温调控床温是锅炉控制的主要参数之一，本文所述锅炉额定负荷设计床温873℃，最佳温度控制在850℃～900℃之间，最高不能超过950℃，最低不能低于800℃[1]。
床温过高容易造成锅炉结焦，温度过低容易发生锅炉灭火，因此，锅炉运行过程中必须严格控制床温。
关于循环流化床锅炉床温调整及控制的探讨
关于循环流化床锅炉床温调整及控制的探讨摘要：循环流化床锅炉运行中，床温是最重要的监视及控制参数之一，目前国内大部分电厂运行中存在的床温波动较大，无法投入自动控制等问题，本文对锅炉启动及锅炉及正常运行过程中手动床温调整方法进行了研究，并提出了几点床温自动控制策略的改进建议。
关键词：循环流化床；床温控制1 引言循环流化床锅炉(CFBB)是近年来在国际上发展起来的新一代高效、低污染的清洁燃煤锅炉。
它与其他类型锅炉的最主要区别，是其处于流化状态下的燃烧过程，所以相对于煤粉炉比较其炉膛燃烧状况的监视与调整更为复杂也更加困难。
其中床温稳定是锅炉安全、经济运行的关键。
床温过低将导致锅炉出力下降，脱硫效率降低，飞灰和排渣中可燃物增加，锅炉热效率降低，甚至引起锅炉灭火。
床温过高，不仅使排烟温度升高，热效率降低，引起燃烧室和分离器内耐火材料脱落，还会使返料系统产生二次燃烧，燃烧系统和床内结焦，导致出力下降，甚至被迫停炉⋯1。
运行中应尽量减小床温波动，启停及变负荷过程中应尽量防止床温过高或过低。
2 循环流化床床温特性分析影响床温的可调因素主要有给煤量、一次风量、二次风量、炉底排渣量等。
其中影响最大的是给煤量和一次风量。
2．1 给煤量与床温给煤是影响床温最主要最直接的因素之一，给煤量对床温影响存在巨大的滞后性，这个特性增加了床温调节的难度。
启动中开始投煤或增加燃料升负荷过程中，由于燃料颗粒投入后不能即时着火，加之炉膛内床料量巨大，并不能引起床温升高，而是存在很大的延时。
运行中发现这个滞后时间是很长的，开始投煤时甚至有超过20分钟的滞后时间，高负荷运行中也会有一分钟以上的滞后，也就是说开始投入煤燃料时20分钟后床温才开始上升，这个过程中甚至会出现有床温下降的趋势。
在这个过程中如果连续投入煤粉会造成床料中可燃物积存过多，达到着火点后引起爆燃，床温迅速升高且无法控制。
速下降同时床温升高导致可燃物迅速燃烧消耗，可燃物浓度迅，又会导致床温大幅下降，从而床温大幅波动。
循环流化床锅炉运行调整
浅谈循环流化床锅炉运行调整结 兄,张学文(呼和浩特市城发供热有限责任公司桥靠分公司,内蒙古呼和浩特 010000) 摘 要:本文通过煤的粒度,一、二次风比例,送、引风量,循环倍率,烟气中含氧量,炉内温度等参数的调整,提出达到循环硫化床锅炉的经济安全高效运行的方法。
关键词:循环流化床;运行;调整 中图分类号:T K229.6+6 文献标识码:A 文章编号:1006—7981(2012)23—0073—02 循环流化床锅炉这个新产品,自上个世纪80年代后期投放市场运行以来,就以其独特的燃烧效率高、煤种适应性能广、运行调整简单、维护检修方便、负荷调整范围宽,以及环保效益好、掺烧石灰石后炉内脱硫效率高、灰、渣活性好、综合利用途径广、低温燃烧炉内具有一定的自脱硫功能等优点被人们所信赖。
经过十多年的运行实践检验,充分证实了循环流化床锅炉不但是一种环保、节能的综合型炉,而且也是一种替代老式的链条炉、旋风炉、沸腾炉、煤粉炉型的新炉型。
锅炉燃料在炉内的燃烧本身来讲它是一种非常复杂的化学反应过程,怎样搞好这种化学反应即:完全燃烧。
这不但是设计、制造、安装、监察检验、调试、监理等单位的责任,而且也是使用单位的责任。
无论从哪一方面讲,谁都不能也不可能将燃料中的炭原子、氢原子、可燃硫原子和空气中的氧原子进行100%的化合反应,生成二氧化碳分子、水蒸汽分子以及二氧化硫分子。
就运行调整而言,在现有的设备基础上通过精心调整,选出较合适的运行工况,按着燃烧理论要求的四个条件,确保燃烧的顺利进行,是从事锅炉专业所有人员的责任。
1 循环流化床锅炉循环燃烧的特点循环流化床锅炉刚入炉的煤和其他炉型一样,都是先预热后再蒸发水分,而后析出挥发份马上在密相区进行燃烧,较小颗粒的煤被强烈的流化后送到了密相区继续燃烧。
而且在一次的循环中燃烧不尽,可在下一个循环中继续进行燃烧,这样燃料和循环物料在炉内往复循环多次,直至将燃料中的可燃物燃烬为止。
追其根本原因就是在整个的循环过程中,由于炉内的温度场变化不大,有利于可燃物充分燃尽。
