原油动态计量计算资料
油气计量基础知识
油气计量基础知识油气计量是指对石油和天然气流量的测定。
在油气田生产过程中，从井口到外输间主要分为油气井产量计量、外输流量计量与交接数量计量3种。
1.油气井产量计量油气井产量计量是指对生产井所生产的油量和气量的测定，它是进行油气井管理掌握油气层动态的关键资料数据。
油气井产量计量又可分为单井计量和多井计量。
单井计量是指每口井单独设置一套计量装置，用于产量高的油气井的计量。
多井计量适用于产量低的油气井的计量，通常8~12口油井共用一套计量装置，对每口油井生产的油、气、水日产量要定期、定时、轮换进行计量。
油气井产量计量通常采用分离计量法与不分离计量法。
前者是利用油气分离器将油井产物分离成气相和液相，或者气相、油和水，然后分别计量各相的流量；后者是混相状态下自动分析检测油井产物的组成或流量，进而测定油井的产油量、产气量和产液量。
分离计量法的特点是计量精度容易控制，特别是目前最新型的小型集成化撬装三相计量装置，又解决了传统分离计量法体积大成本高的缺点，具有体积小、精度高、操作方便等特点，是计量发展的方向。
2.外输流量计量外输流量计量是对石油和天然气输送流量的测定，它是输出方与接收方进行油气交接经营管理的基本依据。
计量要求有连续性，仪表精度高。
外输原油一般采用高精度的流量仪表连续计量出体积流量，再乘以密度，减去含水量，求出质量流量综合计量误差一般要求在±0.35%以内。
这就要求原油流量仪表要有较高的精度同时也应定期进行标定。
3.交接数量计量交接数量计量是指油田内部各采油单元之间进行的油品输送流量的计量。
它是衡量各采油单元完成生产指标情况，进而进行经济核算的依据。
从计量方法上看，交接数量计量与外输流量计量基本相似，但由于这种计量是发生在油田内部各采油单元之间的，因此其计量精度不如外输流量计量高。
4.油气在线计量仪表ALF18型油气水三相计量装置，主要应用于油田计量间实现多路单井来液的油气水三相混合液体的液量、油量、气量、水量和含水率的计算，ALF18型油气水三项计量装置具有以下两项重大技术优势：●柱状旋流分离器的主动气液界面控制技术，可有效提升气液分离的效率，消除传统旋流分离器气路窜液或气路堵塞等问题；●内置ALC05型井口含水仪，充分适应液路夹带部分气泡的工况特性，确保含水率测量精度，用以计算油产量和水量；另外ALC05型井口含水仪还能测量液路夹带气体的比例，用于修正气体和液体流量计的计量结果。
油田开发主要生产技术指标及计算
12、采油速度
油田（或区块）年采油量占已动用地质储量的百分数。
VD
qoa N
100
13、采油强度
油井单位有效厚度油层的日采油量。
采油强度＝油井日产油量/该井油层有效厚度
在油田开发中，为保持开发层系内部各层均衡开采，要求不
同井、层的采油强度控制在合理范围内，选择原则是：使大多数油
2. 中含水期（20%≤含水率＜60%）：该阶段主力油层普遍见 水，层间和平面矛盾加剧，含水上升快，主力油层产量递减。在这一 阶段要控制含水上升，做好平面调整，层间接替工作。开展层系、井 网和注水方式的适应性研究，对于注采系统不适应和非主力油层动用 状况差的区块开展注采系统和井网加密调整，提高非主力油层的动用 程度，实现油田的稳产。
吸水剖面的方法主要有；放射性同位素载体法、点测水井流量 法、水井连续流量计法和井温法等。
36、地层压力
地层空隙内流体所承受的压力。又称为储层压力。如果流体 为原油，则称为油层压力或油藏压力；如果为天然气，则称为气层 压力或气藏压力。油气藏投入开发前，各处地层压力相等，称为原 始地层压力。投入开发后，各处地层压力发生变化，且于注采状况 有关，称为目前地层压力。
RK
NP NR
100
19、采收率
在现有技术、经济政策条件下，标定的可采储量占原 始地质储量的百分数。 注水开发中高渗透率砂岩油藏采收率不低于35%； 砾岩油藏采收率不低于30%； 低渗透率、断块油藏采收率不低于25%； 特低渗透率油藏（空气渗透率小于10×10-3μ m2）采 收率不低于20%。 厚层普通稠油油藏吞吐采收率不低于25%；其他稠油油 藏吞吐采收率不低于20%。
原油动态计量中流量计系数统计控制方法分析
原油动态计量中流量计系数统计控制方法分析作者：陡玲来源：《财经界·学术版》2012年第10期摘要：流量计是对于动态原油的一种计量方法。
使用流量计对动态原油进行计量目前在我国是石油计量中应用较为广泛。
但是在使用流量计进行动态原油的计量过程中，流量计会出现一定的误差变化，对于原油计量结果会产生一定的影响，因此采取一定额方法对原油动态计量中流量计系数变化进行统计控制显得十分有必要。
本文将围绕原油动态计量中流量计系数变化的统计控制方法进行分析。
关键词：原油动态计量流量计系数统计控制检测分析动态计量是目前国内原油贸易中一种主要的交易计量方法。
它是使用流量计或者其它的电子计量器具对动态原油的数量进行计量计算的方法。
由于受到动态原油的体积特征以及计量方法影响，流量计或者电子计量器具多是一种具有一定容积的计量器具。
一般的流量计有椭圆齿轮流量计、腰轮流量计以及刮板流量计等。
流量计系数变化采取统计控制的方法对流量计一定时间段内计量的动态原油数量的流量计数进行处理，从而找出流量计系数产生误差的原因，从而建立一个流量计系数变化的控制图表，通过对于动态原油计量过程中的流量计系数随时间变化的规律进行研究，通过分析就能够实现对于原油动态计量中流量计系数变化的统计与控制。
一、动态原油的计量方法对于动态原油使用流量计进行计量的主要方法有两种，一种是基本误差法，一种是流量计系数法，本文要进行分析的是流量计系数法。
流量计系数法主要用于原油企业在进行原油贸易的过程中，对于原油的数量进行计量。
流量计量系数法进行原油数量计量中，就是进行原油贸易的双方利用流量计原油计量器具进行交易原油的计量。
需要注意的是流量计系数进行原油流量计量时，对于进行原油流量计量的流量计是经过定期的系数标准检定的，这样一防止在进行流量计量工作过程中出现误差，保证交易的公平，维护交易各方的利益。
现在使用的原油计量中的流量计一般都实现了仪表化和自动化的计量系统，所以现在对于流量计系数的修正一般就是对于流量计系统的维护，对于流量计系统中出现的问题故障要及时进行排除。

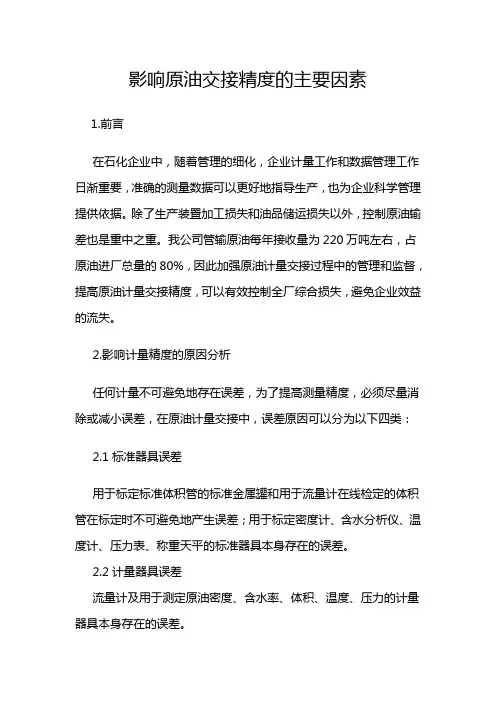

影响计量交接精度的主要因素
影响原油交接精度的主要因素1.前言在石化企业中，随着管理的细化，企业计量工作和数据管理工作日渐重要，准确的测量数据可以更好地指导生产，也为企业科学管理提供依据。
除了生产装置加工损失和油品储运损失以外，控制原油输差也是重中之重。
我公司管输原油每年接收量为220万吨左右，占原油进厂总量的80%，因此加强原油计量交接过程中的管理和监督，提高原油计量交接精度，可以有效控制全厂综合损失，避免企业效益的流失。
2.影响计量精度的原因分析任何计量不可避免地存在误差，为了提高测量精度，必须尽量消除或减小误差，在原油计量交接中，误差原因可以分为以下四类：2.1标准器具误差用于标定标准体积管的标准金属罐和用于流量计在线检定的体积管在标定时不可避免地产生误差；用于标定密度计、含水分析仪、温度计、压力表、称重天平的标准器具本身存在的误差。
2.2计量器具误差流量计及用于测定原油密度、含水率、体积、温度、压力的计量器具本身存在的误差。
2.3介质性质的变化产生的误差由于各种环境因素与规定的标准状态不一致而引起的测量装置和被测量本身的变化所造成的误差,如平时原油的温度、粘度与检定时不一致而引起流量计基本误差的变化。
2.4人员误差由于测量者所处立场的不同，计量人员习惯性的在做密度、含水分析时将读数读向有利于己方的一面，密度分析时偏大，含水分析时偏小。
3.引起交接误差的主要因素按照误差的特点与性质，误差可分为随机误差、系统误差和粗大误差。
在管输原油计量中，测量仪器及标准器的误差、环境误差、方法误差、人员误差都属于系统误差，即由固定不变的或按确定规律变化的因素造成的，该误差不具有抵偿性。
原油管输使用流量计计量原油,采用的是动态在线计量，依据GB9109.5-88《原油动态计量油量计算》，我厂采用的是双转子流量计配玻璃密度计的计量方式。
其油量计算公式为：Mn=Vi.ρ20（MF.Cpi.Cti.Fa.Cw）式中: Vi—流量计累计体积值，m³。
联合站原油计量精度的影响因素及方法探讨
联合站原油计量精度的影响因素及方法探讨[摘要]联合站是油田油气集输过程中的重要生产环节，是集油气分离、原油脱水、原油计量、原油外输、污水处理等为一体的综合生产过程。
目前，油田已进入高含水开采期，随着井口采出液含水量的增加，联合站的来液量增大，负荷增加。
同时，联合站外来进液量波动增大，给联合站的原油准确计量和外输带来很大影响。
联合站原油计量的准确与否关系到各区块地质开发方案的设计和编制，关系到原油产量的上产，关系到采油厂采收率的真实性和企业的经济效益。
因此，提高联合站的原油计量精度，是摆在采油厂面前的一项重要工作。
影响原油计量精度的因素很多，其中油品取样、油品化验、流量计的检定等对原油计量的准确性影响是最大的。
自动取样法取样均匀，分量准确，很好地改善了样品的代表性，解决人工取样代表性差的问题，因此能大大降低原油计量误差。
原油化验参数很多，其中原油密度和原油含水化验对原油计量是最重要的。
密度化验误差主要是由测量设备误差和不当操作造成的。
只要认真分析产生影响的原因，并改进工艺和操作方法，一定能将计量误差控制在合理的范围内。
[关键词]联合站原油计量影响因素中图分类号：te977 文献标识码：a 文章编号：1009-914x（2013）05-0016-011.原油计量现状目前，已进入高含水开采期，随着井口采出液含水量的增加，联合站的来液量增大，负荷增加。
同时，联合站外来进液量波动增大，给联合站的原油准确计量和稳定外输都带来很大影响。
2.影响因素及方法探讨影响原油计量精度的因素很多，涉及油品取样、油品化验、流量计的使用和检定以及计量员的业务技术素质等诸多方面。
目前我站原油计量采用的是流量计计量（动态计量）方式，原油质量计算公式如下：原油质量一在线体积×流量计修正系数×密度×含水×体积压力修正系数×体积温度修正系数，其中：在线体积为流量计累计体积值；原油计量是一个非常复杂的系统工程，单从某一方面着手是不可能搞好原油计量的，必须多方位，全分析，从影响计量的关键因素人手，抓好计量工作。

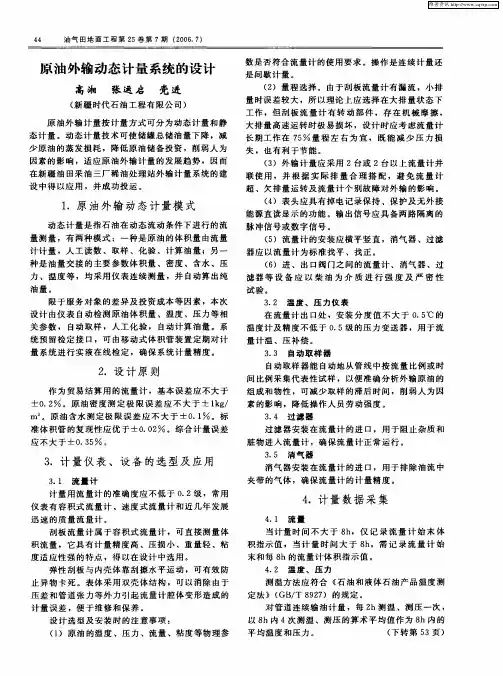

原油外输动态计量系统的设计
种是 油量 交接 的主要 参数体 积量 、密 度 、含水 、压 力 、温度 等 ，均 采用 仪表 连续测 量 ，并 自动算 出纯
油量。
（ ）进 、出 口阀门之 间 的流量计 、消气器 、过 ６
滤器 等 设 备 应 以 柴 油 为 介 质 进 行 强 度 及 严 密 性
１ ．原 油 外输 动 态 计量 模 式
动 态计 量 是指 石油 在动 态流 动条件 下进 行 的流
脉冲信 号或数 字 信号 。
（ ） 流量计 的安装 应横 平竖 直 ，消气 器 、过 滤 ５ 器应 以流 量计 为标准 找平 、找正 。
量测 量 ，有两 种模 式 ：一种 是原 油 的体积量 由流 量
长期 工作 在 ７ 量 程 左 右 为 宜 ，既 能 减 少 压 力 损 ５
态计 量 。动态 计 量技术 可使 储罐 总储 油量 下降 ，减 少原 油 的蒸 发损 耗 ，降低 原油储 备 投资 ，削弱 人为
因素的 影 响 ，适 应原 油外 输计 量 的发展趋 势 ，因而 在新 疆 油 田采油 三厂 稀油 处理 站外 输计 量系 统的建 设 中得 以应 用 ，并 成功投 运 。
压 差和 管道 张 力等外 力 引起流 量计 腔体 变形造 成 的 计 量误 差 ，便 于维修 和保 养 。 设 计选 型及 安装 时 的注 意事项 ：
测 温方法 应符 合 《 油 和液体 石油 产 品温度 测 石
定 法 》（ Ｂ Ｔ ８ ２ ） 的规定 。 Ｇ ／ ９ ７ 对 管道 连续输 油计 量 ，每 ２ ｈ测温 、测 压一 次 ， 以８ ｈ内 ４次测 温 、测压 的算术 平均 值 作为 ８ ｈ内的 平 均温度 和压 力 。 （ 转第 ５ 下 ３页）
动态分析概念
动态分析相关概念和确定方法1、油井生产动态指标（1）日产油水平：指月产油与当月日历天数的比值。
单位是t/d。
日产油水平是衡量原油产量高低和分析产量的重要指标。
（2）日产油能力：指月产油与生产天数的比值。
单位是t/d。
日产油能力是衡量油井产量高低的根本。
如果油井生产正常，并且全月生产，则日产油水平即为日产油能力。
注意：油井日产油能力是变化的且阶段认为是定值；判断油井日产油能力应该考虑正常生产时间，并且应历史性分析。
（3）综合含水：按月计算月产水与月产液的比值。
也分年均含水或年末含水。
年均综合含水=年产水/年产液。
当油田含水达到98％时称为极限含水率。
（4）综合气油比GOR：按月计算:月产气/月产油，单位是米/吨。
（5）采油（液）速度：年产油（液）与地质储量比值的百分数，单位％。
衡量油田开采速度快慢的指标。
地质储量采油速度：油田（或区块）年采油量占地质储量的百分数。
可采储量采油速度：油田（或区块）年采油量占可采储量的百分数。
剩余可采储量采油速度：当年核实年产油量占上年末剩余可采储量的百分数。
即=当年产油／（可采储量-累积产油+当年产油）×100%。
一般控制在8%～11%，低渗透油藏控制在6%左右。
（6）采出程度：地质储量采出程度：油田（或区块）的累积产油量占地质储量的百分数。
可采储量采出程度：油田（或区块）的累积产油量占可采储量的百分数。
2、注水井生产动态指标（1）注水量：单井日注水量是指井口计量的日注水量，开发单元和阶段时间的注水量用单井日注水量进行累加得出。
◆相对吸水量：在同一压力下，某小层吸水量占全井吸水量的百分数。
用来表示各小层相对吸水能力。
（2）吸水强度：单位有效厚度单位注水压差的日注水量。
（3）注水井利用率（或开井率）：按月计算，注水井开井总数占注水井总数之比。
开井数是指当月连续注水时间不小于24h的井数。
（4）分层注水合格率：分层注水井测试合格层段数与分注井测试层段数之比。
（5）吸水指数：单位注水压差的日注水量，单位是m3/(d.Mpa)。
原油外输动态计量及标定系统研究与应用
一
１ ）受 到计量 方式的不 同而导致 原油外输 动态 计量及 标 定系统 出现 输差 问题 。在 以管道 为载体 ，对 原 油进行 传输 的过程 当 中 ，需 要对 输
一 图 一 ～ 堂 丁 一 ～ 用 工 一 一 蹲 丁 一
油量进 行合 理 的计算 。需要 注 意的 一点是 ：在 有关输 油 量指标 的 计算 中，管 线输油 量以及有关 输油量 的计算 ，在 计量方 式上 需要 完全统 一 ， 如果 对计 量方式 进行 混合使 用 ，则 即便条 件 完全一 致 ，但受 到计 算公
序开发的一般 流程 ，进 而就原油外输动 态计量及标定 系统应 用中的关键 问题 一 一输差 问题展开 了详细说明 ，分别研 究 了系统运行 中产生输 差的原因、以 及避免输差产生的主要措施 ，望能够为后续 实践工作 的开展提供一定的参考与帮助。
关键词 ：原油外输 动 态计量 标定系统 程序开发 输 差
．
式选 择的不 同 ，同样会产 生相应 的人为性 计算误 差 ；２ ）受 到计 量检定
军
原油 外输动态 计量及标 定系统程序 开发分析 在 原 油外输 动 态计 量及标 定系 统应 用程 序开发 的初 级 阶段 ，为 了
、
误差 影响而 导致 原 油外输 动态 计量 及标 定系统 出现 输差 问题 。在 我 国 现行 法规标 准的作用之 下 ，原 油外输过程 当 中所 涉及 到的体 积管装 置 、
Ｉ 旦 笪 墨Ｉ
以下几 个方面 的 内容 ：１ ）加 强对于整个 原油 外输动 态计 量及标 定系统 当 中 ，操作 计量 工作 人 员的培 训 、以及管 理工 作 ，使原 油外 输过 程 当 中的计量参 数能 够得 到精 准 的记录 ，从 而降 低人 为误差 对 系统数 据 准
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.1 为获得流量计所计量的油品数量（体积 或质量）的准确结果，应首先保证计算油量 的基础数据（如流量计指示体积、计量温度、 计量压力、密度以及含水等）是按照（标准 方法（或规程）获得，并记录在相应计量票 据或计量报表上。
5.2 流量计
5.2.1 流量计必须符合国家规定的准确度等 级，用作贸易交接计量的流量计的准确度等 级应不低于0.2级。 5.2.2 流量计应按国家颁布的检定规程或校 准方法进行检定或校准，并在其允许的误差 限内运行 。应尽量采用固定或移动式流量标 准装置（如体积管）对流量计实施在线实流 检定或校准。
5.3 计量温度
油品计量温度按GB/T 8927中规定的手工测 量方法或其他满足准确度要求的自动测温方 法测量或记录。
5.4 计量压力
油品计量压力使用0.4级压力表或不低于相 同等级的其他类型压力变送器测量或记录。
5.5 取样
为测定被计量油品通过流量计期间的密度、 水和沉淀物的百分含量（或贸易双方合同规 定的其他化验项目），应按GB/T 4756或 SY/T5317标准所规定的要求取样，以进行化 验分析。
4.2.2 流量计系数MF、温度修正系数Ctl 、 压力修正系数Cpl 、含水系数Csw、空气浮力 修正系数Fa，应该遵循GB/T 8170的规定修 约到小数点后第四位。
4.2.3 油量结算值遵循GB/T 8170 的规定， 体积值修约到0.001m3,质量值修约到0.001t.
5 基础数据的准备
4.2 数值修约
4.2.1 数值修约的方法应符合GB/T 8170标准 中的规定。在多数情况下，所使用的小数位 数受数据来源的影响，在没有其他限制因素 的情况下，应依照表2规定的小数位进行修约。 但表2中的数据不是计量仪器的准确度要求， 在检验计算法与本标准的一致性时，显示和 打印硬件应具有32位二进制字长或能显示10 位数。
4 计量参数有效位数和数值修约
4.1 计量参数有效位数 为保证油量计算结果的一致性和准确度要求， 给出了各计量参数有效位数的最低要求。
4.1.1 视密度读数、密度换算，保留1位小数， 即0.1kg/m3。 4.1.2 油品含水量（ SW）测量（蒸馏法）， 保留两位小数0.01%。
4.1.3 温度读数保留两位小数，即0.01℃， 计量温度取两位小数，修约到 0.25℃。 4.1.3 压力读数以kPa为单位时取整数，计 量压力修约到50kPa(表压)。 4.6 流量计累积体积值读数修约0.001m3， 长输管道连续计量可修约到１m3。 4.7 质量仪表累积质量值读数修约到0.001t， 长输管道连续计量可修约到１t。
本标准仅适用于单相油品的动态计算。本标 准中规定的动态油量计算方法，不包括液化 石油气和稳定轻烃的油量计算。 本标准油量计算采用的标准参比条件是：温 度为20℃，压力为101.325kPa。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为 本标准的条款。凡是标注日期的引用文件， 其随后所有的修改单或修订版均不适用于本 标准，然而，鼓励根据本标准达成协议的各 方研究是否可使用这些文件的最新版本。凡 是不注日期的引用文件，其最新版本是用于 本标准。
原油动态计量
油量计算 GB 9109.5—2009
1 范围
本标准规定了石油和液体石油产品动态计量 的油量计算方法，定义并解释了油品动态计 量油量计算中使用的术语及符号，规定了配 备不同计量器具油品在空气中的重量或在标 准参比条件下体积的油量计算公式，并给出 了油量计算所涉及的相关计量参数和修正系 数及其相应的公式和数表。
流量计系数（MF）
它是油品通过流量计的实际体积（或质量） 与流量计指示体积（或质量）的比值。
K-系数
单位体积（或质量）油品通过流量计时发出 的脉冲数。
流量计示值
在任意特定时刻，直接从流量计计速器或其 他显示单元读取的体积数或质量数。
流量计累计示值
在计量期间，流量计终止读数与起始读数之 差。
指示体积或质量
在计量期间，流量计计速器或其他显示单元 所显示的油品数值，还包括通过流量计输送 的所有水和沉淀物。
总计量体积或质量
指示体积或质量乘以与油品及其流量相对应 的流量计系数，该参数没有经过温度和压力 修正
毛标准体积
修正到标准参比条件下的总计量体积。
净标准体积
毛标准体积减去水和沉淀物淀物的油品在空气中的重量。
净重量
扣除水和沉淀物后，油品在空气中的重量
重量换算系数（ Fw）
将油品标准体积直接换算到空气中重量的换 算系数。一般情况下该系数等于标准密度值 减去平均空气浮力修正值1.1 kg/m3，即Fw=
ρ20－1.1
空气浮力修正系数（ Fa）
将油品在真空中质量换算到空气中重量的换 算系数，（也称质量换算系数）。
GB/T 260 石油产品水分测定法 GB/T 1884 石油和液体石油产品密度实验室测定 法 GB/T 1885—1998 石油计量表 GB/T 4756 石油及液体石油产品取样法（手工法） GB/T 6531 原油和燃料油中沉淀物测定法 GB 8170 数值修约规则与极限数值的表示和判定
计量温度(t)
在计量期间，油品温度的算术平均值
计量压力(p)
在计量期间，油品压力的算术平均值
水和沉淀物
油品中的溶解水、悬浮水和悬浮沉淀物，总 称水和沉淀物（以下简称水）。本标准中分 别用Vsw、msw、SW表示水的体积量、质量 和水含量（体积分数或质量分数）。
水的修正系数(Csw)
为扣除油品中水的含量，将毛标准体积修正 到净标准体积或将毛重量修正到净重量的修 正系数。
GB/T 8927 石油及液体石油产品温度测定法 GB/T 8929 原油水含量测定法（蒸馏法） GB/T 21450 烃压缩系数 SH/T 0604 原油和石油产品密度测定法（U 型振动管法） SY/T 5317 石油液体管线自动取样法。
3
术语和定义
下列术语、定义及符号适用于本标准
