原油动态计量例题
例1: 某计量站本班8小时流量计累积体积量Vi=6480m3,原油的标准密度ρ20=
919.8kg/m3,平均计量温度t=40℃,平均计量压力P=0.80MPa,原油含水率W=0.55%,求交接油品的纯油量、混油量和扣水量。
⑴求原油体积压力修正系数Cpi。
Cpi=1/【1-(P-Pe )·F】 其中：P—原油计量下压力(流量计表压)，单位：KPa。
pe—原油饱和蒸气压，运算时取Pe=0。
F—原油压缩系数，单位：l/kPa。
原油压缩系数F值可以查。GB9109.5-88附录C《烃压缩系数表》得出。查表时，按原油计量下的温度和15℃时的密度值(p15)进行。
原油压缩系数F值也可按下式进行计算得出：
F=ex×10-6
x=-1.62080+【21.592t+0.5×(±1.0)】×10-5+ 【87096.0/ρ152+0.5×(±1.0)】×10-5 +【420.92t/ρ152+0.5×(±1.0)】×10-5
ex计算值应由下式准确到0.001：
(ex×l000+0.5)×0.001
其中：F—原油压缩系数，1/kPa。
t—原油计量下的温度，℃。
ρ15—原油在15℃时的密度。（查换算表）
(±1.0)—当t≥0时为+1.0，当t<0时为-1.0。
由20℃时的标准密度换算成在15℃时的密度，可按GB1885-80表ⅣA《石油20℃密度与15℃密度换算表》进行换算。
如本例题原油的标准密度ρ20=919.8 kg/m3，计量温度t=40℃，计量压力P=0.80MPa，求原油体积压力修正系数Cpi。 查《石油20℃密度与15℃密度换算表》得ρ15=923.1kg/cm3， 根据计量温度t=40℃和ρ15=923.1kg/cm3，查《烃压缩系数表》得F=0.674×10-6；
因ρ20=919.8 kg/m3 介于919.0和920.0之间，用内插法计算：
ρ15=922.3+【（924.3-923.3）/（920.0-919.0）】×（919.8—919.0）
=922.3+0.8=923.1
因ρ15=923.1kg/cm3介于922和924之间，用内插法计算：
ex=0.677+【（0.674-0.677）/（924.0-922.0）】×（923.1—922.0）
=0.677-0.00165=0.67535
F=0.675×10-6kPa-1
则： Cpi=1/【1-(P-Pe)·F】=1/【1-(800-0)×0.675×10-6】=1.0005
手工计算F值：F=ex×10-6
x=-1.62080+【21.592t+0.5×(±1.0)】×10-5 +【87096.0/ρ152+0.5×(±1.0)】×10-5+【420.92t/ρ152+0.5×(±1.0)】×10-5
= -1.6208+【21.592×40+0.5】×10-5+【87096/0.92312+0.5】×10-5+【420.92×40/0.92312+0.5】×10-5
= -1.6208+864.18×10-5 +102211.723×10-5 +19759.3676×10-5
= -0.39250421
eX=e-0.3925042=1/ e-0.3925042=0.67536350 (自然常数e = 2.718281828459)
将eX精确到0.001：
eX=（0.67536350×1000+0.5）×0.001=0.676
F=0.676×10-6kPa-1
则： Cpi=1/【1-(P-Pe)·F】=1/【1-(800-0)×0.676×10-6】=1.000541092=1.0005
⑵求原油体积温度修正系数Cti。
根据计量温度t和标准密度ρ20查GB/T1885-1998《原油体积修正系数表》得
出原油体积温度修正系数Cti。 原油体积修正系数换算过程在标准密度栏中查
找已知的标准密度值，在温度栏中查找已知的计量温度值。标准密度值与计量
温度值的交叉值即为体积修正系数值。如果已知的标准密度值介于两个标准密
度值之间，则可采用内插法确定体积修正系数。但温度值不用内插，用较接近
的温度值查表。
如本例题原油的标准密度ρ20=919.8 kg/m3，计量温度t=40℃，求该原油的体
积修正系数。
原油体积修正系数表如下：
“石油计量表”60A—原油体积修正系数表(摘入)
在标准密度栏中没有与919.8kg/m3对应的标准密度值，介于918.0~920.0之
间，应采用内插法。在温度栏对应40℃一栏、标准密度为918.0kg/m3所对应的
体积修正系数0.9854，同温度下标准密度为920.0kg/m3所对应的体积修系数为
0.9855。
采用内插法得标准密度变化lkg/m3对应体积修正系数的变化量为：
VCF20=(0.9855-0.9854)/(920.0-918.0)=0.00005
则该原油的体积修正系数为：
Cti=0.9854+(919.8-918.0)×0.00005=0.98549=0.9855。
（3）求流量计修正系数MF。
计算平均流量Q=Vi/h
其中：Vi—流量计累积体积量。 h—流量计累计运行时间。
得：Q=6480/8=810(m3/h)
查表可知，流量计修正系数MF=0.9995
⑷求标准体积V20
V20=Vi·MF·Cpi ·Cti=6480×0.9995×1.0005×0.9855=6386.038(m3)
⑸求含水油品质量m(混油量)
m=V20· (ρ20-0.0011) =6386.038×(0.9198-0.0011) =5866.853(t)
⑹求纯油量ma(扣除含水后的油量)
ma=m · Cw =5866.853×(1-0.55%)=5834.585(t)
⑺求扣水量ms
ms=m-ma=5866.853-5834.585=32.268(t)
例2：还是例1里的流量计，8小时流量计累积体积量Vi=4120m3,原油的标准密度ρ20=920.8kg/m3,平均计量温度t=40.25℃,平均计量压力P=0.60MPa,原油含水率W=0.35%,求交接油品的纯油量、混油量和扣水量。
附：计量参数读取规则
压力修正系数(Cpi)、温度修正系数(Cti)、标准密度(ρ20)、空气浮力修正系数
(Fa)、流量计系数按GB8170《数值修约规则》进舍到不少于小数点后第四位。
视密度读数精确到0.0001g/cm3。
原油含水测定读数精确到0.00025
温度读数精确到0.1℃，
平均温度精确到0.25℃。
压力读数精确到50kPa。
流量计累积体积值取数精确到0.00lm3。
原油在空气中的净质量(ma)按GB8170《数值修约规则》进舍到lkg。
数值修约进舍规则(GB8170-87节选)。
数值修约进舍规则简单地说就是“4舍6入5单进”。具体操作如下：
1.拟舍弃数字的最左一位数字小于5时，则舍去，即保留的各位数字不便。
例1：将12.1498修约到一位小数，得12.1。
例2：将12.1498修约到二位小数，得12.15。
2.拟舍弃数字的最左一位数字大于5，或者是5，而其后跟有并非全部为0的数
字时，则进一，即保留的末位数字加一。
例1：12.498修约到三位小数，得12.150。
例2：12.146502修约到三位小数，得12.147
3.拟舍弃数字的最左一位数字为5，而其后无数字或皆为0时，若所保留的末位
数字为奇数(单数1、3、5、7、9)时，则进一，为偶数(双数2、4、6、8、0)时
则舍弃。
例1：12.0325修约到三位小数，得12.032。
例2：12.03750修约到三位小数，得12.038。
4.不许连续修约、
应在确定修约位数后一次修约获得结果，而不得按规则连续进行修约。
例：修约15.4546到整数 正确的做法为15.4546，修约为15， 不正确的做法
为15.4546—15.455—15.46—15.5—16
原油动态计量
管输原油动态计量工作规范
第一章 管输原油检验基础信息
一、检验标准依据
1）DIN EN ISO 3171-2000 《石油液态产品.管道自动取样》
2） API MPMS 《石油计量标准手册(MPMS)》
5.2章：碳水化和物的容积式流量计计量
8.2章：石油和石油产品自动取样
11.1章：原油、炼油产品和润滑油的温度和体积修正系数
12.2章：涡轮或容积式流量计液体石油油量计算
21.2章：流量计 – 电气液体计量
3） ISO 5024-1999《石油液体和液化石油气体.测量.标准参比条件》
4） ISO-9403-2000《原油传输责任-货物检验指南》
5） ISO 9029-1990《原油水份测定法-蒸馏法》
6） GB 1884-2000《原油和液体石油产品密度实验室测定法（密度计法）》
7） ASTM-D4006-1995《原油水份测定法-蒸馏法》
8） ISO 3675-1998《原油和液体石油产品密度实验室测定法（密度计法）》
9） GB 8929-88《原油水含量测定法-蒸馏法》
10）GB 6533-1986《原油水及沉淀物份测定法-离心法》
11）GB 6532-1986《原油及其产品的盐含量测定法》
12）GB 510-1983《石油产品凝点测定法》
13）ASTM D4007-1995《原油水及沉淀物份测定法-离心法》
14）GB-17040-1997《石油产品硫含量测定法-能量色散X荧光光谱法》
15）ASTM D4294-03《石油和石油产品中硫的测定方法-能量色散X荧光光谱法》
16）GB 9109.1-88 《原油动态计量一般原则》
17）GB 9109.5-88 《原油动态计量油量计算》
18）ASTM D477 《石油液体自动管线取样》
19）SN/T 0186-93 《进出口商品重量鉴定规程 流量计计重》
20）GB/T1 7287-1998 《液态烃动态测量体积计量系统的统计控制》 21）GB/T 17288-1998 《液态烃体积测量容积式流量计计量系统》
联合站原油计量精度的影响因素及方法探讨
联合站原油计量精度的影响因素及方法探讨
[摘要]联合站是油田油气集输过程中的重要生产环节，是集油气分离、原油脱水、原油计量、原油外输、污水处理等为一体的综合生产过程。目前，油田已进入高含水开采期，随着井口采出液含水量的增加，联合站的来液量增大，负荷增加。同时，联合站外来进液量波动增大，给联合站的原油准确计量和外输带来很大影响。联合站原油计量的准确与否关系到各区块地质开发方案的设计和编制，关系到原油产量的上产，关系到采油厂采收率的真实性和企业的经济效益。因此，提高联合站的原油计量精度，是摆在采油厂面前的一项重要工作。影响原油计量精度的因素很多，其中油品取样、油品化验、流量计的检定等对原油计量的准确性影响是最大的。自动取样法取样均匀，分量准确，很好地改善了样品的代表性，解决人工取样代表性差的问题，因此能大大降低原油计量误差。原油化验参数很多，其中原油密度和原油含水化验对原油计量是最重要的。密度化验误差主要是由测量设备误差和不当操作造成的。只要认真分析产生影响的原因，并改进工艺和操作方法，一定能将计量误差控制在合理的范围内。
[关键词]联合站 原油计量 影响因素
中图分类号：te977 文献标识码：a 文章编号：1009-914x（2013）05-0016-01
1.原油计量现状
目前，已进入高含水开采期，随着井口采出液含水量的增加，联合站的来液量增大，负荷增加。同时，联合站外来进液量波动增大，给联合站的原油准确计量和稳定外输都带来很大影响。
2.影响因素及方法探讨
影响原油计量精度的因素很多，涉及油品取样、油品化验、流量计的使用和检定以及计量员的业务技术素质等诸多方面。目前我站原油计量采用的是流量计计量（动态计量）方式，原油质量计算公式如下：原油质量一在线体积×流量计修正系数×密度×含水×体积压力修正系数×体积温度修正系数，其中：在线体积为流量计累计体积值；原油计量是一个非常复杂的系统工程，单从某一方面着手是不可能搞好原油计量的，必须多方位，全分析，从影响计量的关键因素人手，抓好计量工作。而原油计量影响因素中油品取样、油品化验、流量计的检定对原油计量的准确性影响是最大的。
原油外输计量标准及器具应用问题探讨
≈ 簪§辫 。 缘 ｔ薯鼍 。 ＂挚妻舔 计 原油外输计量标准及器具应用问题探讨 ＿ 苏 江苏 摘要针对原油外输计量中部分标准执行和计量器具配备和使用中存在的问题，提出了部分标准适用性改进建议，从加强标 准实施、制度完善和计量器具的规范管理等方面入手，提高了标准执行效果和流量计、含水接受器等计量器具的准确性、可靠 性。 关键词原油外输计量标准 计量器具管理 Ａｂｓｔｒａｃｔ Ａｃｃｏｒｄｉｎｇ ｔｏ ｓｏｍｅ ｐｒｏｂｌｅｍｓ ｅｘｉｓｔｉｎｇ ｉｎ ｔｈｅ ｅｘｅｃｕｔｉｏｎ ｏｆ ｐａｒｔｉａｌ ｓｔａｎｄａｒｄｓ ａｎｄ ｔｈｅ ａｌｌｏｃａｔｉｏｎ ａｎｄ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｍｅａｓｕｒｉｎｇ ｅｑｕｉｐｍｅｎｔ ｄｕｒｉｎｇ ｔｈｅ ｍｅａｓｕｒｅｍｅｎｔ ｏｆ ０ｉｌ ｃｒｕｄｅ ｔｒａｎｓｐｏｒｔａｔｉｏｎ．ｓｏｍｅ ｓｕｇｇｅｓｔｉｏｎｓ ａｒｅ ｐｕｔ ｆｏｒｗａｒｄ ＳＯ ａｓ ｔｏ ｉｍｐｒｏｖｅ ｔｈｅ ａｄａｐｔａｂｉｌｉｔｙ ｏｆ ｐａｒｔｉａｌ ｓｔａｎｄａｒｄｓ．Ｔｈｅ ｒｅｓｅａｒｃｈ ｓｔａｒｔｅｄ ｗｉｔｈ ｔｈｅ ｆｏｌｌｏｗｉｎｇ ａｓｐｅｃｔｓ ｌｉｋｅ ｓｔｒｅｎｇｔｈｅｎｉｎｇ ｔｈｅ ｅｘｅｃｕｔｉｏｎ ｏｆ ｓｔａｎｄａｒｄｓ，ｐｅｒｆｅｃｔｉｎｇ ｔｈｅ ｓｙｓｔｅｍ ａｎｄ ｒｅｇｕｌａｔｉｎｇ ｔｈｅ ｍａｎａｇｅｍｅｎｔ ｏｆ ｍｅａｓｕｒｉｎｇ ｅｑｕｉｐｍｅｎｔ．Ｔｈｉｓ ｈａｓ ｉｍｐｒｏｖｅｄ ｔｈｅ ｅｆｆｅｃｔ ｏｆ ｓｔａｎｄａｒｄ ｅｘｅｃｕｔｉｏｎ，ｉｎｃｒｅａｓｅｄ ｔｈｅ ａｃｃｕｒａｃｙ ａｎｄ ｒｅｌｉａｂｉｌｉｔｙ ｏｆ ｍｅａｓｕｒｉｎｇ ｅｑｕｉｐｍｅｎｔ ｌｉｋｅ ｆｌｏｗｍｅｔｅｒｓ，ｗａｔｅｒ－ｂｅａｒｉｎｇ ｒｅｃｅｉｖｅｒｓ ａｎｄ ｅｔｃ． Ｋｅｙ ｗｏｒｄｓ ｏｉｌ ｃｒｕｄｅ ｔｒａｎｓｐｏｒｔａｔｉｏｎ；ｍｅａｓｕｒｉｎｇ ｓｔａｎｄａｒｄ；ｍａｎａｇｅｍｅｎｔ ｏｆ ｍｅａｓｕｒｉｎｇ ｅｑｕｉｐｍｅｎｔ 外输计量是原油生产、储运的最终环节。其准确 度关系到贸易双方经济利益，该环节涉及标准规范、 计量器具、操作及化验步骤较多，也是原油贸易交接 工作的重点，因此，确保原油贸易计量准确度不仅是 提高企业生产经营管理水平的需要，也是维护贸易 双方经济利益的重要工作。 江苏油田试采一厂开发区域分散且处水网地 带，刘陆、沙埝、周４１等５个集输站库分布在扬州、 泰州等两市三县之间，年产１００多万ｔ的原油经过 商品化处理后，就近装船水运到相关炼厂，原油外销 呈批次多，批量少。油量结算频繁等特点，针对近年 来原油外输计量过程中的实践和体会，进行总结与 交流，以提高原油贸易计量管理水平。 １计量标准使用中存在问题与误差的 探讨 原油是一种物理和化学性质较复杂的化工原 料。在生产、储运与销售过程中受温度、压力及环境 等因素影响较大．不同的储运和交接方式都会影响 计量准确度。目前我国国内普遍以２０ｏＣ，１０１．３２５ｋＰａ 为贸易计量标准状态，在此条件下，通过体积、温度 和压力计量，样品录取、密度与含水测定获取基本数 据，经过计算获得原油体积和质量。涉及的相关标准 如图ｌ。 在此环节涉及流量计、密度计、温度计、压力表、 天平、储油罐等十多个计量器具，正确的取值与计 油量计算 ＧＢ／Ｔ ９１０９．５—２ＯＯ９ ＧＢ／Ｔ １９７７９—２００５ ＧＢ ９１１０—８８ 原油取样 ＧＢ／Ｔ ４７５６—１９９８ ＧＢ厂Ｉ’５３ １７—２００６ 密度测量 ＧＢ／＇ｒ １８８４—２Ｏｏｏ ＧＢ／Ｔ １８８５—１９９８ 温度录取 ＧＢ／Ｔ ８９２７—２００８ 含水测定 ＧＢ ２６０—７７ ＧＢ／Ｔ ８９２９—２００６ 图１原油外输计量标准框图 ４３ 囊 ｜ ｜ 《ＳＵＰＥＲＶｔＳｔ
动态分析概念

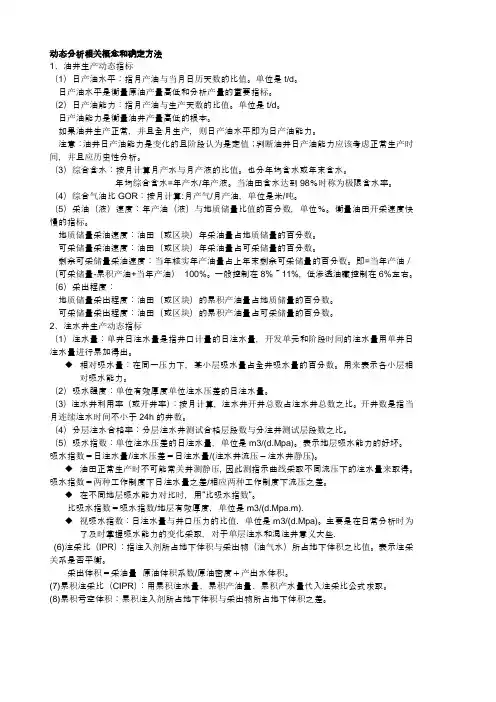

动态分析相关概念和确定方法
1、油井生产动态指标
（1）日产油水平：指月产油与当月日历天数的比值。单位是t/d。
日产油水平是衡量原油产量高低和分析产量的重要指标。
（2）日产油能力：指月产油与生产天数的比值。单位是t/d。
日产油能力是衡量油井产量高低的根本。
如果油井生产正常，并且全月生产，则日产油水平即为日产油能力。
注意：油井日产油能力是变化的且阶段认为是定值；判断油井日产油能力应该考虑正常生产时间，并且应历史性分析。
（3）综合含水：按月计算月产水与月产液的比值。也分年均含水或年末含水。
年均综合含水=年产水/年产液。当油田含水达到98％时称为极限含水率。
（4）综合气油比GOR：按月计算:月产气/月产油，单位是米/吨。
（5）采油（液）速度：年产油（液）与地质储量比值的百分数，单位％。衡量油田开采速度快慢的指标。
地质储量采油速度：油田（或区块）年采油量占地质储量的百分数。
可采储量采油速度：油田（或区块）年采油量占可采储量的百分数。
剩余可采储量采油速度：当年核实年产油量占上年末剩余可采储量的百分数。即=当年产油／（可采储量-累积产油+当年产油）×100%。一般控制在8%～11%，低渗透油藏控制在6%左右。
（6）采出程度：
地质储量采出程度：油田（或区块）的累积产油量占地质储量的百分数。
可采储量采出程度：油田（或区块）的累积产油量占可采储量的百分数。
2、注水井生产动态指标
（1）注水量：单井日注水量是指井口计量的日注水量，开发单元和阶段时间的注水量用单井日注水量进行累加得出。
相对吸水量：在同一压力下，某小层吸水量占全井吸水量的百分数。用来表示各小层相对吸水能力。
（2）吸水强度：单位有效厚度单位注水压差的日注水量。
（3）注水井利用率（或开井率）：按月计算，注水井开井总数占注水井总数之比。开井数是指当月连续注水时间不小于24h的井数。
（4）分层注水合格率：分层注水井测试合格层段数与分注井测试层段数之比。
关于原油交接计量时误差问题与对策
物流交通 中国化工贸易
Ｃｈｉｎａ Ｃｈｅｍｉｃａｌ Ｔｒａｄｅ 。秀麓月
关于原油交接计量时误差问题与对策
刘建文
（长庆油田第二输油处，甘肃庆阳７４５０００）
摘要：保证原油计量的准确性，不但事关原油交易的公平公正，也是降低原油生产企业经营成本的主要措施。所有的计量结果都会因各种因
素产生一定的误差，由于计量结果关系到企业的经济效益，因此，设法降低原油交接计量的误差，提高整个计量过程的准确性非常重要。
只有降低误差，才能不断降低企业运营成本，增加原油企业的交易运作效益。
关键词：原油交接计量误差
保障这一措施的有效性，原油交接计量是在测量条件下，测量出 原油交接的原油体积量、温度、压力、密度、含水率等重要的原油质 量参数，用测得的参数计算出标准参比条件下的纯油的质量等与原油
价格有关的质量数据。原油交接的计量数据是贸易结算的重要依据， 数据的准确与否直接关系到采油厂的经济利益。因此，本文从计量误 差的来源入手，分析造成原油计量误差的原因，并有针对性的提出降
低计量误差的措施。
一、原油表计量误差产生原因 原油交接计量误差主要为两大类：一类为仪器自身误差，即仪器 仪表、测量、化验等方面的误差及正常的原油损耗。一类为人工操作
误差，即人员失误、不规范计量行为、计算错误行为。 １．原油流量计计量误差 目前，国内商品原油以管输为主，采用流量计动态交接计量方式，
原油动态计量系统中用于原油体积计量的器具主要有差压式、容积式、 质量式、速度式流量计。在国家标准ＧＢ９１０９．１—８８《原油动态计量？
一般原则》中，要求贸易交接用流量计的基本误差不大于±０．２％，综 合计量误差不大于±０．３５％，由于容积式流量计的准确度和稳定性较 好，因此，在原油交接中被广泛使用。目前在联合站内使用交接计量
的原油仪表多为国产腰轮流量计或罗茨流量计。产生流量计计量误差 的主要原因有：原油携带气体成份较多时，流经流量计时转速加快， 使计量数值大于实际输油量；原油携带泥砂固体颗粒，流经流量计时
原油交接计量误差分析
第２０卷 Ｖｏｌ＿２０ 第１９期 Ｎｏ．１９ 电子设计工程 Ｅｌｅｃｔｒｏｎｉｃ Ｄｅｓｉｇｎ Ｅｎｇｉｎｅｅｒｉｎｇ ２０１２年１Ｏ月 Ｏｃｔ．２０ｌ２
原油交接计量误差分析
尚立光，李红，王宁，李晓娜，程宏伟
（长庆油田第一采油厂王窑集输大队陕西延安７１６０００）
摘要：在原油动态计量和静态计量过程中，造成油品计量误差主要有立式金属罐容积计量误差、计量器具误差、人为
操作误差、化验过程造成的误差等４个方面的因素。本文在分析各种误差产生原因的基础上，总结、分析了在实习期
间对原油计量方面的一些认识，并结合安塞油田的实际情况，提出了一些可降低误差的意见。 ‘
关键词：原油计量：误差；分析；影响因素
中图分类号：ＴＢ９ 文献标识码：Ａ 文章编号：１６７４—６２３６（２０１２）１９—００９４—０３
Ｃｒｕｄｅ ｏｉｌ ｃｕｓｔｏｄｙ ｔｒａｎｓｆｅｒ ｍｅｔｅｒｉｎｇ ｅｒｒｏｒ ａｎａｌｙｓｉｓ
ＳＨＡＮＧ Ｌｉ—ｇｕａｎｇ，ＬＩ Ｈｏｎｇ，ＷＡＮＧ Ｎｉｎｇ，ＬＩ Ｘｉａｏ—ｎａ，ＣＨＥＮ Ｈｏｎｇ—ｗｅｉ
（Ｐｅｔｒｏｃｈｉａｎ Ｃｈａｎｇｑｉｎｇ Ｏｉ ｅｄ Ｃｏｍｐａｎｙ Ｏｉｌ Ｐｒｏｄｕｃｔｉｏｎ Ｐｌａｎｔ Ｎｏ．１ Ｗａｎｇｙａｏ Ｇａｔｈｅｒｉｎｇ ａｎｄ Ｔｒａｎｓｐｏｒｔａｔｉｏｎ Ｂｒｉｇａｄｅ
Ｙａｎ’肌７１６０００．Ｃ ｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｎ ｔｈｅ ｄｙｎａｍｉｃ ｍｅａｓｕｒｅｍｅｎｔ ｏｆ ｃｍｄｅ ｏｉｌ ａｎｄ ｔｈｅ ｓｔａｔｉｃ ｍｅａｓｕｒｅｍｅｎｔ ｐｒｏｃｅｓｓ，ｒｅｓｕｌｔｉｎｇ ｉｎ ｏｉｌ ｍｅａｓｕｒｅｍｅｎｔ ｅｒｒｏｒ ａｒｅ
ｍａｉｎｌｙ ｖｅｒｔｉｃａｌ ｍｅｔａｌ ｔａｎｋ ｖｏｌｕｍｅ ｍｅａｓｕｒｅｍｅｎｔ ｅｒｒｏｒｓ，ｍｅａｓｕｒｅｍｅｎｔ ａｐｐａｒａｔｕｓ ｅｒｒｏｒ，ｈｕｍａｎ ｏｐｅｒａｔｉｏｎ ｅｒｒＯｒ，ｔｅｓｔｉｎｇ ｐｒｏｃｅｓｓ
联合站油量半自动动态计量误差的定量分析
第３１卷第６期（２０１２．０６）（仪表自控）
联合站油量半自动动态计量误差的定量分析
楚殿庆 大庆油田采油四厂
摘要：在联合站油量计量中，普遍采用流量计配玻璃密度浮计的半自动动态计量方式。这
种实际工作中普遍采用的计量方式，是以国家标准《原油动态计量油量计算（ＧＢ ９１０９．５—８８）》中 的油量计算公式进行核算的。依据公式，视密度的测量误差按方和根法合成，其值为±Ｏ．３９ ｋｇ／ｍ ，
视温度测量误差为±Ｏ．２７。Ｃ，标准密度测量误差为±０．０７３％；油品体积计量的估计误差为± ０．２％；原油含水系数估读误差为±０．０１５％：油品计量综合误差为０．３３５％。 关键词：联合站；动态计量；计量误差；定量分析
ｄｏｉ：１０．３９６９１ｊ．ｉｓｓｎ．１００６－６８９６．２０１２．６．０２９
在联合站油量计量中，普遍采用流量计配玻璃
密度浮计的半自动动态计量方式。该方式是用流量 计进行在线计量油量的体积值，通过手Ｔ取样并用 玻璃密度计测定原油密度，查表修正后计算得出油
量值。这种半自动计量方式，会由于许多凶素导致 计量误差的产生，计量误差是不可避免的。本文就
这种半自动动态计量方式会产生多大的误差进行了
定量分析。 这种实际Ｔ作中普遍采用的计量方式，是以同 家标准《原油动态计量油量计算（ＧＢ ９１０９．５—８８）》 中的流量计‘配玻璃密度浮计的计量公式进行核算
的，公式为
，，２＝Ｖｉｆ０２（）（ＭＦＣ （ ＩｉＣ Ｆ ）
式中Ⅲ为含水原油在空气中的质量（ｋｇ）； 为原油计量体积（ｍ ）； 为２０。Ｃ时原油的密
度（ｋｇ／ｒｎ。。）；ＭＦ为流量计系数，采用流量计基
本误差法时，可不乘以此系数； 为原油体积压
力修正系数；（ 为原油体积温度修正系数；Ｃ
为原油含水系数；Ｆ 为空气浮力修正系数…，式中
Ｐ２ ×Ｆ 也可使用（ １．１）代替。
简化上式，即
１７１一 ．（ 一１．１）￣（ＣｐｉＣｔｉＣ ） （１）
培训教材计量部分
1 第八章 计量
第一节 计量分类
按流量的计算方式，可分为静态计量和动态计量两大类。
1、静态计量
它是用人工检尺或液位计测量罐的液位高低，求得原油的体积量；测量计量罐（容器）中原油的储存温度，以便将储存温度下的原油体计量修正到基准温度下的体积量；由人工取样，经化验室分析化验得到原油的密度和含水率，然后通过计算求得标准条件下液体的体积和重量。由于计量罐处于当地的大气压条件下，对原油的体积量不存在压力的修正。
在原油储运过程中，所使用的各种油罐（如立式圆筒形油罐、卧式油罐、球形油罐等）均可用于计量，凡用于计量的罐的容积必须先事先检定，合格并给出容积表示可使用。如果严格按金属计量罐的计算方法标准进行，计量不准确度为±0.25%。
2、动态计量
动态计量方法按仪表的组合情况可分为两种情况：
①原油的体积由流量计计算，密度及含水率由人工取样、化验室分析化验求得，然后通过计算求得标准条件下的原油体积和质量。带有自动温度补偿装置的流量计，可直接显示出标准条件下的体积，不需要人工进行换算。
②原油的体积、密度、含水率以及相应的计算，全部采用仪表。原油的体积由流量计计量，密度由在线密度计测量，含水率由原油含水分析仪测量，有关计算由电子计算机完成。
从管理的需要及经济方面考虑，油田上油气集输和储运过程中计量分为油井计量和输量计量两部分。这里就不再作以介绍。
第二节 计量器具
一、量油尺 2 量油尺的结构：
量油尺是用于测量容器内油品高度或空间高度的专用尺。
量油尺由尺砣、尺架、尺带挂钩、手柄等部件组成。
量油尺的使用规定：
使用量油尺前，应注意检查量油尺是否合格，使用中的量油尺
必须符合以下规定：
1、尺带不许扭折、弯曲及铆接
2、刻度线、数字应清晰；
3、尺砣尖部无损坏；
4、有检定周期内的修正值表；
5、实用量油尺前应校对零点，并检查尺砣与挂钩是否连接牢固；
6、量油尺使用后应擦净，收卷好，放在固定的尺架上；
浅谈原油计量中容易被忽略的因素及纠正方法
浅谈原油计量中容易被忽略的因素及纠正方法
● …公司……陕西西
原油贸易计量数据是贸易结算的重要依据，数 据的准确与否直接关系到买卖双方的经济利益。因 此，做好贸易交接计量，降低贸易交接中的计量误 差，一直是原油计量交接工作的重要任务。目前，我 国商品原油以管输为主，采用流量计动态交接计量 方式，原油动态计量系统中用于原油体积计量的器 具主要有差压式、容积式、质量式、速度式流量计。在 国家标准ＧＢ ９１０９．１—８８《原油动态计量一般原则》 中。要求原油贸易交接所使用流量计的基本误差不 大于±０．２％。综合计量误差不大于±０．３５％，由于容积 式流量计的准确度和稳定性较好。因此，在原油交接 中被广泛使用。 １引起原油计量误差的原因 有测量就有误差．所有的计量结果都会因各种 因素产生一定的误差．由于各个企业越来越重视自 身的经济效益，因此，设法降低原油交接计量的误 差，提高整个计量过程的准确性就显得越来越重要 了。 从计量误差的来源分析，造成原油计量误差的 主要原因来自人为误差、环境误差、测量装置误差和 方法误差等。就杨山计量监督站近年来的误差分析 对比来看，计量误差最高已达到１．７％左右，大大超 出了国标规定。如何将计量误差控制在国标规定 的±Ｏ．３５％以内，就要靠我们监督员依照国标及交接 协议中的规定履行好监督职责，不断总结工作经验， 并有针对性地加以改进和完善，以降低计量误差。避 免供求双方的经济损失。主要做法是：不断提高监督 员的素质，最大限度地减少人为因素的影响；提高测 量装置的精确度和技术管理水平，保证计量器具的 运行可靠性；逐步完善操作标准和规程，使各项计量 操作更加规范合理等。不管采取什么样的做法，误差 的存在都具有一定的普遍性，大多数测量标准器本 身都存在着一定的误差，例如０．１级的标准流量计 本身误差为±０．１％ ２原油计量中容易被忽略的因素 ２．１轻烃组分对原油计量的影响 原油稳定是常规油气分离的继续，是实现油气 集输、降低原油蒸发损耗、减少油气损失的重要措 施。一般认为，Ｃ 以下的成分由于挥发性强，损耗量 大，且会造成计量误差，要尽量提出；而Ｃ 是汽油的 成分，炼油企业不希望提出太多，一般Ｃ 的提出率 控制在原油内Ｃ 含量的５％以内。 原油稳定工艺主要有两种：微正压精馏工艺或 负压闪蒸工艺。微正压精馏工艺过程中，原油加热温 度较高（＞１２０￣Ｃ），稳定效果较好；而闪蒸工艺过程原 油温度较低（＜８Ｏ℃），稳定效果较差。原油稳定的两 种工艺各有优缺点，精馏工艺的稳定效果好但投入 高，闪蒸工艺的投入低但稳定效果差，需要在投入和 产出之间做好经济平衡，还要考虑环境、社会等因 素。目前，采用负压闪蒸工艺的较多，所以主要的问 题是原油稳定程度不够，轻组分较多。 原油稳定程度不够，轻组分较多，在管线拐弯、 爬高、节流或原油温升等过程中，溶解气跑出来变成 自由气，这些气体在管道中占有一定体积，其随油流 进入流量计内，流量计会把气体当成原油来计量体 积．这样即使流量计具有较高的计量准确度，也无法 正确计量出原油的真实体积。因此，为了将这部分气 体排除掉，一般在流量计前加１台消气器．以此降低 气体对计量精度的影响。但目前消气器的使用情况 并不理想，管理、检查、检定都不到位，更为突出的问 题是一些用于交接计量的流量计的消气器只是一个 摆设，根本不起作用。如果流量计的消气器发生故障 或不起作用，流经流量计时转速加快，使计量数值大 于实际输油量，结算出的原油体积量就存在相应误 差。 总体上来讲，原油稳定效果越好，轻组分含量越 少，引起计量误差的可能性就越小，且能保证原油品
油库集输计量方法与控制误差途径
探析油库集输计量方法与控制误差途径
[摘 要]油库集输计量是原油储运过程中的重要组成部分，是关系到原油供求双方利益的重要环节。文章从油库常见的计量手段人手，结合生产实例分析了油库储运过程中产生计量误差的主要因素，并对控制减小误差的方式方法进行初步探讨，对油库储运生产具有一定的指导意义。
[关健词]计量方法 油库集输 误差 控制方法
中图分类号：te125.2 文献标识码：a 文章编号：1009-914x（2013）20-031-01
原油计量是集输生产中管理的重要环节，计量准确与否关系到成本核算，区块的产油累计，地质开采方案编制等多方面。联合站目前原油计量工作费时费力、而且现在大罐腐蚀严重，存在很大的安全隐患和人为误差。原油库计量大致可分为动态计量和静态计量两种手段。所谓静态计量一般是指通过油罐检尺获得罐内油量。动态计量一般指利用流量计，计量进出油库的油量。从这两个方面人手，便可以找到误差产生的根源，并且寻求到减少控制计量误差产生的有效途径。
1 动态计量
1.1维护管理不完善是产生误差的重要原因。
例如胜利某原油计量站，某台腰轮流量计转子被严重划伤，造成巨额差量。为分析超差原因对该台流量计进行检查，发现转子有严重的机械损伤。分析损伤原因是因为过滤网破裂使得硬物进人转子及计量腔内，并产生强烈的挤压磨损。这次事故是由于计量工作人员没有认真执行操作规程，没有能够及时分析过滤器损坏所产生的扩大后果并采取有效措施所致，值得我们计量管理、操作人员深思。
1.2检定温度与运行温度不一致易出现较大误差。
在一般情况下，所安装的流量计通过磨合一段时间后，误差曲线与开始使用时相比，将稍向正方向倾斜。其主要原因是，在容积流量计中，经过一段时间磨合后，运动部件更加灵活，机械阻力减小，部件间隙合适，漏失量减小。使用3一5年后，各部件间隙变宽，漏失量变大，使得曲线移向负方向。流量计在检定过程中如果两次检定油温相差较大或者流量计检定温度与运行温度有较大差异，虽然检定合乎规程，但也会在计量过程中造成较大误差，也就是说流量计系数不适用。
