(整理)23 基于SIMULINK的直升机综合热能管理系统仿真-薛浩(5)
................. ................. 第二十八届（2012）全国直升机年会论文 基于SIMULINK的直升机综合热能管理系统仿真
薛 浩 甘晓燕 唐宇 （北京陆军航空兵学院机械系，北京，101123）
摘 要：机载综合热能管理可以实现机上能量互补，是直升机的发展方向。本文根据直升机特点提出两种热能管理系统方案，并利用数学模型在SIMULINK平台上搭建仿真模块，在一定高度和速度下设计了系统的结构尺寸，在不同高度和速度下利用控制器控制各阀门和泵的转速，使系统能满足温度压力等要求，结果表明，利用综合热能管理系统可以实现对全机热量的统一管理与调配，实现能量互补。 关键词：综合热能管理系统；稳态仿真；SIMULINK；
0 引言
随着直升机综合技术的发展，机上环控系统和各种热源可以进行能量的互补利用，综合热能管理系统就是实现这一目的的，它是传统的环控系统向新一代热能管理组件技术上的一次升级，如美国战斗机F22上就采用了这种系统。这种复杂的热工系统具有两大技术特征：1、把过去机上的空气制冷系统、蒸汽制冷系统、液体冷却系统、滑油散热系统、发动机燃油系统等大量存在“热量和能量交换”的相关系统有机的关联融合起来，设计制造成经济性好、可靠性高的综合热能系统。2、采用先进的数字化综合控制技术完成复杂系统内部热量与能量的统一调配与管理，达到全机热能的最佳利用[1]。 与传统环控系统相比具有能源利用率高，重量轻等优点，因此进行机载综合热能管理，实现能量的合理利用是未来直升机一体化设计的一个发展方向。本文基于此目的提出直升机综合热能管理系统方案，并进行了仿真计算。
1 综合热能管理系统 1.1 系统概述 根据直升机环控和热源特点[2]，提出两种综合热能管理系统方案，系统原理见图1，图2，其中图1为一般直升机综合热能管理图，图2为带有大功率电子设备（如大功率雷达）的原理图，图1的系统包括3个子系统：(1) ACS(空气循环系统)；(2)润滑油循环系统；(3)燃油循环系统。图2增加了VCS(蒸发循环系统)和冷却液循环系统。 图1系统其原理为：ACS为简单式，主要向座舱和电子舱提供足够的制冷量，以达到空气调节的目的。气源来自发动机或辅助动力装置，一路经过空气散热和燃油散热降温除水，再经过涡轮膨胀降温除水，一部分供给电子设备舱，一部分与另一路热气混合后供给驾驶舱和客舱；燃油循环系统利用燃油吸收其他系统热量，并提高燃油温度以提高燃烧效率，来自油箱的燃油经过空气-燃油换热器吸收热量，再经过燃油-滑油换热器吸收滑油热量，一部分供给发动机燃烧，一部分经过散热后流回油箱；滑油循环系统利用燃油来降温；ACS中涡轮输出功带动风扇，驱动大气对燃油和ACS气体降温。 图2系统对比图1系统增加了 VCS和冷却液循环系统，以提高对大功率电子设备的散热效果，在燃油循环系统中，燃油经过燃油-空气换热器，再经过VCS中的冷凝器以吸收热量；冷却液循环系统直接吸收电子设备A的热量，并通过蒸发器将电子舱B的热负荷传递给VCS，VCS采用蒸汽压缩式................. ................. 制冷循环。在系统中，燃油以此经过各换热器吸收热量，从而作为热沉，实现全机综合热能管理。
左发右发动机辅助动力装置
座舱单向阀
电子设备舱B
滑油-燃油换热器齿轮轴承
空气过滤器滑油泵 压力控制器
燃油泵
燃油调节器
燃油箱燃油散热器
风扇喷水器
喷水器空气换热器
文氏管
高压除水器空气-燃油换热器
低压除水器热路阀门
蝶形阀
涡轮
1
23456
78
91011
12
图1 系统1原理图 左发冷凝器蒸发器
右发动机辅助动力装置
座舱单向阀
电子设备舱B
滑油-燃油换热器齿轮轴承膨胀阀空气过滤器
电动机滑油泵 压力控制器
压缩机电子
设备舱A燃油泵
冷却液泵
燃油调节器
燃油箱燃油散热器
风扇喷水器
喷水器空气换热器
文氏管
高压除水器空气-燃油换热器
低压除水器热路阀门
蝶形阀
涡轮
1
234567
8
9
1011
121314
图2 系统2原理图.................
................. 1.2 参数选择 取一般巡航状态，飞行高度1km，马赫数0.25作为系统的设计状态点，冷却燃油最高温限为160℃，燃油箱的温度与大气温度相同，滑油换热器滑油出口温度要求低于60℃，电子舱A的出口温度要求低于50℃，座舱排气温度要为23℃。座舱热载荷随高度变化，电子舱A、B热载荷分别为3kw和25kw，滑油热载荷为10kw。冷却液为PAO(聚烯烃)，制冷剂为氟利昂R134a。[1]环路流量的设定为：燃油流量0.5kg/s，冷却液流量1.8 kg/s，蒸发循环工质流量0.56 kg/s，滑油流量0.1 kg/s。[3]
2 系统建模 本文所研究的综合热能管理系统各部件的数学模型是通过理论分析或特性曲线的拟合建立的。各部件模型只对系统运行情况进行模拟，不对部件内部的运行机制作深入研究，故建立的模型主要是能反映输入输出参数之间的关系。主要部件基本数学模型为： 2.1换热器数学模型
无相变换热器均为三角翅片叉流型式，温度的计算采用NTU法：[4] 换热量：)(,2,1minininTTC温度：ininoutC
TT
其中：为换热效率 ]}1)[exp(exp{178.0**22.0NTUCC
NTU
NTU表示换热单元数； ),min(,2,1minininCCC，wcCp， pc
为比热，w为质量流量。
2.2涡轮风扇数学模型 风扇升温：21tccwTTtw；风扇压比：3.5(1)ccccitt 涡轮温度：)))1(1(1(112kkttTT；涡轮功率：])1(1[11kkttpttTcwW
其中w为质量流量，c为压比，t为膨胀比，为效率，k为绝热指数。 2.3 流量泵模型 由相似方程计算：
DDwnnw
DD
PnnP33
Dn，Dw，DP为额定转速，额定流量和额定功率。
2.4 冷凝器与蒸发器数学模型 ................. ................. 冷凝器分两相区、过热区和过冷区；蒸发器分两相区和过热区。[2][3] 制冷剂侧换热能量守衡方程： TKFhhmQRoutRinRR)(,,
PAO侧能量守衡方程：
RLoutLinpLQTKFTTcm)(,,
其中：LwRFRFKF)(1)(1100
Rm为质量流量，h为焓值，F为换热面积，0为换热效率，为换热系数。[5]
3 系统仿真 该系统仿真在SIMULINK平台上进行，利用模块化建模的思想，分别建立各个部件的数学模型[6]，然后将各个子系统连接成整个系统（图3）。仿真计算时考虑到系统在设计状态和非设计状态的
运行。设计状态用来确定模型的结构参数，非设计计算状态用来验证模型。表1为设计状态下各环路流量的值。
图3 综合热能管理系统SIMULINK模型 表1 设计状态下各环路的流量kg/s 支路和环路 引气流量 空气换热器冷边 燃油环路 冷却液环路 蒸发循环 滑油循环 系统1 0.106 0.467 0.5 --- --- 0.1 系统2 0.139 0.467 0.5 1 0.168 0.1
在仿真过程中发动机引气口冷路阀门及时调整满足座舱和电子舱制冷要求，热路温控阀门及时调整以满足座舱供气温度的要求，冷却液环路流量控制器控制冷却液经过热载荷的出口温度满足要求，滑油流量控制器使滑油温度满足要求，燃油流量控制器保证燃油不会超温并满足散热要求。仿真结果可以在一定范围内的不同高度和速度下可以基本满足各子系统要求，在速度和高度较低的情况下，制冷量需求较大，需要较高的引气流量和液体流量，在高度较高时，座舱内需要制热，引气................. ................. 量有所降低，在速度较大时，由于空气换热器冷边流量较大，引气量可以适当减少，大功率电子设备的散热效果主要取决于蒸发循环的流量。
4 结论 本文在SIMULINK下对提出的两种直升机综合热能系统进行了稳态仿真。结果表明，利用综合热能管理系统，能够有效利用能源热量互补，并且满足环控系统和其他子系统的要求。本文作为综合热能管理系统的初步研究，可以为系统部件设计提供参考，在进一步进行实验研究的基础上完成对于综合热能管理系统的建立。
参 考 文 献 [1] R.S.Figliola,Robert Tipton. An Exergy-Based Methodology for Decision-Based Design of Integrated Aircraft Thermal Systems[J].AIAA.2000-01-5527. [2] 崔利,薛浩.直升机环控系统对比与展望[J].装备环境工程.2010 06(7-3) [3] 薛浩.战斗机综合热能管理系统稳态仿真[J].飞机设计.2010.03 [4] 飞行器环境控制[M].北航出版社：寿荣中，何慧姗，2004 [5] 邹冰.飞机环境控制系统仿真及优化研究[D].北京：北京航空航天大学航空科学与工程学院，2005 [6] 宋俊，袁修干. MATLAB在飞机环境控制系统仿真中的应用[J].北京航空航天大学学报.2002，28(1):44-46
Based on the helicopter integrated thermal management system simulation in SIMUILNK Xuehao Ganxiaoyan Tangyu (Chinese army aviation institute. Beijing 101123)
Abstract: Airborne integrated thermal management can be achieved on energy complementary, it is the direction of development of the helicopter, based on helicopter characteristics two integrated thermal management system program use mathematical models to build a simulation module in SIMULINK platform, designed in a certain height and speed to make structure size of the system and use the controller to control the valves and the loop flow in different heights and speeds, allowing the system to meet the temperature and pressure requirements, the results show that the use of integrated thermal management system can be achieved on unified management of the heat and deployment of complementary energy. Key words: Integrated thermal management system; SIMULINK;
楼宇温控系统simulink仿真实例
楼宇温度控制系统simulink仿真1 目的通过建立楼宇温度控制系统，学习simulink常用模块的使用、参数设置以及simulink仿真的基本流程。
2 Matlab相关模块的说明2.1版本：Matlab2017b2.2可能用到的模块加法器：sum，多个变量求和；增益器:Gain,按比例增大输入；积分环节:对输入求积分；Contant：产生一个常量，是source中最常用的一种；Relay：滞环比较器（迟滞比较器），一般用作有波动系统的缓冲；Sin模块：产生正弦信号，模拟交变信号；Scope模块：示波器；Flaoting Scope：浮动示波器（无需连接）；Subsystem模块：将基本单元封装成一个模块。
3 楼宇温控系统的组成3.1楼宇温控系统组成加热器（被控对象）、调温器（控制器）和房间（环境）。
和家庭空调系统类似。
系统简图见下图1。
图1 楼宇温控系统简图3.2楼宇温控系统的基本过程1）调温器（Thermostat）对加热器发出加热信号，控制加热器（Heater）启动加热，加热器产生恒定温度的和速率的加热空气。
2）加热气体被送到房间内和房间内空气产生热交换，将房间（Room）空气加热，同时房间内等体积的空气被抽送到加热器，循环加热，直至温度达到设定值，加热器停止加热。
3）房间内的空气和室外空气存在热交换，导致房间内有热量损失。
3.3室内温度控制的机理分析及建模1）楼宇中央空调一般采用恒温输出，即加热器设定温度为固定值（T_Heater=常数，单位℃），加热器输出恒定质量速率的加热气体M（kg/h）。
2）加热器产生的热增益:dQ/dt=M*C*deltaT（热量公式），C 是空气的比热。
3）室内空气与室外空气通过门窗、墙壁等进行热交换。
其作用机理满足热导（热阻）方程：R=（T1-T2）/P,其中P为功率，R为热阻（单位℃/W）则P=（T1-T2）/R，即dQ/dt=P=（T1-T2）/R。
dQ/dt表示室内空气和室外空气进行交换产生的热增益。
哈工大 计算机仿真技术实验报告 实验七 基于Simulink的简单电力系统仿真实验
实验七 基于Simulink 的简单电力系统仿真实验一、实验目的１）掌握Simulink 的工作环境及SimPowerSystems 功能模块库的应用； ２）掌握Simulink 的powergui 模块的应用；３）掌握发电机的工作原理及稳态电力系统的计算方法；二、实验内容单机无穷大电力系统如图7-1所示。
平衡节点电压00 V V =︒ 。
负荷功率10L P kW =。
线路参数：电阻1l R =Ω；电感0.01l L H =。
发电机额定参数：额定功率100n P kW =；额定电压n V V =；额定励磁电流70 fn i A =；额定频率50n f Hz =。
发电机定子侧参数：0.26s R =Ω，1 1.14 L mH =，13.7 md L mH =，11 mq L mH =。
发电机转子侧参数：0.13f R =Ω，1 2.1 fd L mH =。
发电机阻尼绕组参数：0.0224kd R =Ω，1 1.4 kd L mH =，10.02kq R =Ω，11 1 kq L mH =。
发电机转动惯量和极对数分别为224.9 J kgm =和2p =。
发电机输出功率050 e P kW =时，系统运行达到稳态状态。
在发电机输出电磁功率分别为170 e P kW =和2100 e P kW =时，分析发电机、平衡节点电源和负载的电流、电磁功率变化曲线，以及发电机转速和功率角的变化曲线。
GV三、实验要求（1）利用SimPowerSystems库中的发电机模型、三相负荷模型建立系统的仿真模型；（2）利用powergui模块，对系统的稳态响应及发电机的初始值进行分析，并给发电机付初始值；（3）利用Bus Selector模块分选出需要的发电机输出参数。
利用Three-Phase V-I Measurement模块测量三相电压与电流参数。
（4）给出平衡节点电源和负载的电流、电磁功率变化曲线，以及发电机转速和功率角的变化曲线。
基于MatlabSimulink的永磁直驱风力发电机组建模和仿真研究
研究
01 引言
03 建模与仿真 05 结论与展望
目录
02 相关技术综述 04 结果与分析
引言
随着环境污染和能源短缺问题的日益严重，可再生能源的开发和利用逐渐成 为研究热点。风能作为一种清洁、可再生的能源，在全球范围内得到了广泛应用。 永磁直驱风力发电机组是一种新型的风力发电系统，具有高效、可靠、节能等优 点，在风能利用领域具有广阔的应用前景。MatlabSimulink作为一种强大的数值 计算和仿真工具，为永磁直驱风力发电机组的建模和仿真研究提供了有效的手段。
结论与展望
本次演示基于MatlabSimulink对永磁直驱风力发电机组进行了建模和仿真研 究，探讨了风速、控制策略和冷却系统等因素对发电机组性能的影响。通过仿真 实验，发现了一些有实用价值的结果，为实际应用提供了参考。然而，本研究也 存在一定的局限性，未来可以对风速模型、控制策略和整个风力发电系统进行更 深入的研究和优化。
通过仿真研究，可以分析不同设置条件对模型和仿真的影响。例如，改变风 速大小和变化规律，分析发电机组的输出功率和效率变化；调整控制策略，研究 其对电机控制性能的影响；改变冷却系统参数，分析其对电机温度场分布的影响 等。通过对比实验和仿真结果，可以总结出建模与仿真的方法与技巧，为实际应 用提供参考。
结果与分析
建模与仿真
在MatlabSimulink中建立永磁直驱风力发电机组的模型，需要对各个组成部 分进行详细建模。首先，建立风速模型，根据风速的变化，通过控制电力电子变 换器来调节发电机转速，实现风能的最大捕获。其次，建立永磁发电机模型，根 据磁场分布和电机的结构参数，计算电机的电磁性能。此外，还需要建立电力电 子变换器和控制系统模型，实现电能的转用价值的结果。首先，风速对永磁直驱 风力发电机组的输出功率和效率具有显著影响。在平均风速较高的情况下，发电 机组的输出功率和效率较高；而在风速波动较大的情况下，发电机组的输出功率 和效率会受到一定影响。其次，控制策略对发电机组的性能具有重要影响。

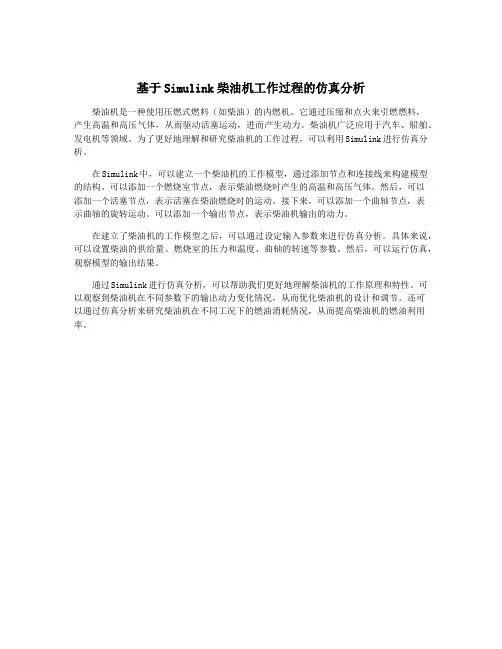

基于Simulink柴油机工作过程的仿真分析
基于Simulink柴油机工作过程的仿真分析
柴油机是一种使用压燃式燃料（如柴油）的内燃机。
它通过压缩和点火来引燃燃料，
产生高温和高压气体，从而驱动活塞运动，进而产生动力。
柴油机广泛应用于汽车、船舶、发电机等领域。
为了更好地理解和研究柴油机的工作过程，可以利用Simulink进行仿真分析。
在Simulink中，可以建立一个柴油机的工作模型，通过添加节点和连接线来构建模型的结构。
可以添加一个燃烧室节点，表示柴油燃烧时产生的高温和高压气体。
然后，可以
添加一个活塞节点，表示活塞在柴油燃烧时的运动。
接下来，可以添加一个曲轴节点，表
示曲轴的旋转运动。
可以添加一个输出节点，表示柴油机输出的动力。
在建立了柴油机的工作模型之后，可以通过设定输入参数来进行仿真分析。
具体来说，可以设置柴油的供给量、燃烧室的压力和温度、曲轴的转速等参数。
然后，可以运行仿真，观察模型的输出结果。
通过Simulink进行仿真分析，可以帮助我们更好地理解柴油机的工作原理和特性。
可以观察到柴油机在不同参数下的输出动力变化情况，从而优化柴油机的设计和调节。
还可
以通过仿真分析来研究柴油机在不同工况下的燃油消耗情况，从而提高柴油机的燃油利用率。
simulink仿真简单实例
simulink仿真简单实例
一、模拟环境
1、MATLAB/Simulink 设计环境：
在MATLAB中开发Simulink模型，仿真模拟系统，开发系统塑造都可以在这个环境下进行。
2、LabVIEW 设计环境：
LabVIEW允许你以基于可视化技术的开发环境（VI）来创建测试，模拟，监控系统，以及自动化系统的可视化界面。
二、仿真实例
1、基于MATLAB/Simulink的仿真实例：
（1）传统的PID控制器
这是一个利用PID控制器控制速度的例子。
首先，建立一个简单的Simulink模型，包括PID控制器、电机和反馈器件。
之后，你可以调整PID参数，以提高系统的控制能力。
（2）智能控制
这是一个基于智能控制算法的实例。
通过使用神经网络，试图根据输入自动调整PID参数，使系统具有更强的控制能力。
2、基于LabVIEW的仿真实例：
（1）叉车仿真
这是一个使用LabVIEW来模拟电动叉车运行过程的实例。
你可以模拟叉车的启动过程，叉车行驶过程，并开发出任意的叉车控制算法。
（2）汽车仿真
这是一个使用LabVIEW进行汽车模拟的实例。
你可以模拟汽车的动力性能，并开发出任意类型的汽车控制算法，如路径规划算法，自动驾驶算法等。

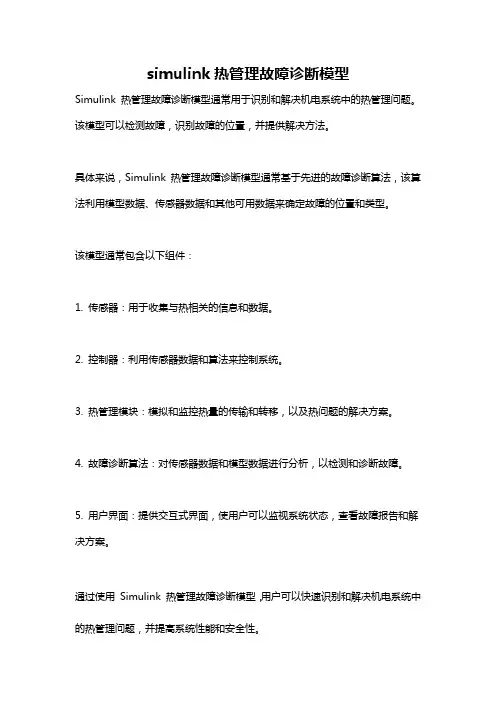

simulink热管理故障诊断模型
