TG328型机械分析天平常见故障的原因分析及修理方法的探讨
浅谈TG328A天平在检定过程中常见故障及解决方法
浅谈TG328A天平在检定过程中常见故障及解决方法本文首先简要介绍了TG328A型天平，并在此基础上对TG328A型天平在检定过程中的常见故障与解决方法进行研究。
期望通过本文的研究能够对提高TG328A型天平的测量准确性有所帮助。
【關键词】TG328A型天平；故障一、TG328A型天平简介TG328A型天平是TG系列双盘机械天平中的一种，它采用的是空气阻尼，光电读数，该型号的天平具有称量结果准确、读数简单方便、价值低廉等特点，可应用于实验室、工矿等场所进行精密称量分析。
TG328A型天平主要是由以下几个部分组成：横梁、挂钩、阻尼器、秤盘、托盘、避震垫脚、变压器、砝码、照明器、开关旋钮等等。
该天平的最大量程为200g，分度值为0.1mg，机械加码的范围为10～199.990mg；其光学读数范围如下：微分刻度全量值为10mg，每一个小格的刻度值为0.1mg，计空载±1分度；秤盘直径为75mm，天平净重约为18kg。
TG328A型分析天平归属于双盘等臂式天平的范畴，它的横梁采用的是铜镍合金材质，其上装有3把玛瑙刀，中间位置处为固定的支点刀，两侧为可以调节的承重刀。
其中支点刀位于刀垫上，而刀垫则牢靠固定于天平立柱上部，横梁的启停装置为双层折翼式，为防止刀锋损坏，在使用时必须确保天平稳定；光学报影装置固定在底板上前方，能够直接读出0.1-10mg范围内的重量值。
二、TG328A型天平在检定过程中的常见故障与解决方法（一）常见故障分析1.光学系统故障。
该系统是TG328A天平的主要组成部分之一，较为常见的故障如下：①天平启动后照明器不亮。
导致这一故障问题的原因主要有以下两种：一种是线路故障，另一种是开关故障。
②天平开启后照明器亮到投影屏上无亮光。
造成此类故障的原因是光路不通，致使光线无法达到投影屏的位置处。
③投影屏上光线亮度不足。
当聚光管无法聚光或是放大镜的镜面不洁净时，容易导致此类故障问题的发生。

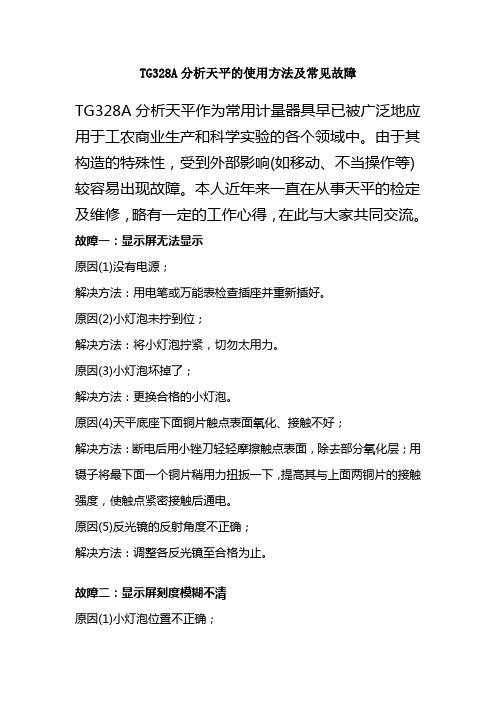

TG328A分析天平的使用方法及常见故障
TG328A分析天平的使用方法及常见故障TG328A分析天平作为常用计量器具早已被广泛地应用于工农商业生产和科学实验的各个领域中。
由于其构造的特殊性，受到外部影响(如移动、不当操作等)较容易出现故障。
本人近年来一直在从事天平的检定及维修，略有一定的工作心得，在此与大家共同交流。
故障一：显示屏无法显示原因(1)没有电源；解决方法：用电笔或万能表检查插座并重新插好。
原因(2)小灯泡未拧到位；解决方法：将小灯泡拧紧，切勿太用力。
原因(3)小灯泡坏掉了；解决方法：更换合格的小灯泡。
原因(4)天平底座下面铜片触点表面氧化、接触不好；解决方法：断电后用小锉刀轻轻摩擦触点表面，除去部分氧化层；用镊子将最下面一个铜片稍用力扭扳一下，提高其与上面两铜片的接触强度，使触点紧密接触后通电。
原因(5)反光镜的反射角度不正确；解决方法：调整各反光镜至合格为止。
故障二：显示屏刻度模糊不清原因(1)小灯泡位置不正确；解决方法：将小灯泡位置调节居中，并向聚光管插孔方向传播至射出光线明亮为止。
原因(2)聚光管位置不理想；解决方法：旋转灯光罩，有时还要前后挪动聚光管，直至调整到出现明亮而清晰的光线为止。
原因(3)放大镜与反射镜的位置不正确；解决方法：重新调节放大镜与反射镜的位置，使刻度清晰；原因(4)聚光管后透镜表面沾有尘土或脏物等；解决方法：用沾有无水乙醇的棉球擦拭聚光管后透镜表面。
故障三：阻尼器内外筒相互靠擦原因(1)天平不水平；解决方法：重新调整天平的底脚，使天平处于水平状态。
原因(2)阻尼内筒不水平；解决方法：先取下内筒，将挂环的紧固螺帽松开，调整其至筒的中心位置，然后紧固螺钉。
原因(3)阻尼器内外筒之间的间隙不匀；解决方法：将固定阻尼器外筒的螺钉松开，调整阻尼器外筒，使内外阻尼筒的间隙均匀，然后紧固螺钉。
原因(4)阻尼器内外筒之间有纤维等杂质；解决方法：先取出阻尼器内筒进行检查，并除去纤维物等杂质，同时检查阻尼器的外筒，尤其是检查阻尼器外筒的周围，除去纤维物等杂质。
光电分析天平常见故障分析及调修
光电分析天平常见故障分析及调修光电分析天平是科研生产计量部门必不可少的计量器具。
光电分析天平在经过长时间的使用后，投影屏显示往往会发生一些故障。
在开启天平时有时会出现不同程度的指针摆动异常现象，如跳针带针耳折及脱耳回劲等。
这些故障的出现会使天平产生异常的示值变化及玛瑙刀刀口损坏，不能达到正常使用的精度要求，影响天平的测量准确度。
笔者以TG328型光电分析天平为例，介绍其常见故障故障原因分析及故障排除方法。
1.投影屏显示常见故障1.1电源灯不亮故障现象：开启天平，天平指针摆动，但灯不亮，投影屏无显示。
原因分析：（1）电源无电，导线焊头脱落、变压器或灯泡烧坏。
（2）天平电源开关未接通或电极接触点表面形成氧化物而接触不良，以致造成电路不通，不能导电。
排除方法：（1）首先将电源接通，重新焊接导线焊头、更换新的变压器或灯泡。
（2）用尖嘴钳将天平电源弹片式开关的弹片略向上弯曲，使两电极触点在开启天平时紧密接触、用金相砂纸打磨电极触点表面，除去氧化物和污物。
1.2投影屏无显示故障现象：开启天平、灯亮，但投影屏无显示。
原因分析：（1）第一次反射镜片的定位螺钉松动，导致镜片往下滑动。
（2）第一次反射镜片的安装角度不正确。
(3)灯泡或聚光管的位置不正确。
排除方法：（1）取下投影屏架，将第一次反射镜片调整到正确位置，然后紧固定位螺钉，装上投影屏架。
（2）转动第一次反射镜片，使投影屏光亮满窗即可。
（3）拔掉天平底板下的接线插头，用金属丝接在插头上，直接接通电路使灯长亮。
取下天平横梁，用洁白纸条垂直放在立柱光孔的前方，松动灯座的定位螺钉，前后移动和转动灯座。
如果投影屏上得不到充分的光线，松动聚光管定位螺钉，转动并前后移动聚光管，直至白纸条上出现圆的亮点并达到最亮，拧紧灯座和聚光管的定位螺钉。
1.3投影屏上无微分标牌影像故障现象：投影屏上满光，但看不到微分标牌影像。
原因分析：（1）第一次反射镜的角度不正确。
（2）放大镜筒与微分标牌的距离太远或太近，焦距没有调好。
TG328A分析天平常见故障与调修方法
TG328A分析天平常见故障与调修方法TG328A是一种常见的电子天平，广泛应用于实验室等多个领域。
然而，由于长期使用或运输等原因，天平可能会出现各种故障，例如读数不稳定、显示器不亮、校准失败等。
这些故障可能会导致实验数据的不准确，因此需要对天平进行调修。
以下是TG328A常见故障及其调修方法的介绍。
1. 读数不稳定问题现象：当天平静止不动时，显示的重量值仍在发生变化。
可能原因：天平平台不平整、天平平台上物体的分布不均匀、天平所在环境温度变化较大等。
调修方法：1.将天平放置在平滑的水平表面上，并确保平台接触表面完全平整。
2.将余下的物品移至平台周围，以确保它们不会影响读数。
3.天平应放置在封闭空间中，以确保环境温度变化最小。
2. 显示器不亮可能原因：电源不足、天平主板损坏等。
1.检查电源适配器是否正确连接并插入墙壁插座（适用于外部电源适配器的天平）。
2. 如果适配器工作良好，则可能是天平主板故障。
这种情况下，建议联系天平制造商或授权的维修服务中心进行维修。
3. 校准失败问题现象：在尝试对天平进行新的一次校准时，校准过程失败，或者校准值明显错误。
可能原因：平台不平或者受到机械性磨损或者电子零件损坏而未被检测到的情况等。
1. 检查平台是否平坦。
如果平台可以调整，则应进行适当调整。
4. 不准确的重量值问题现象：天平读取的重量值与实际重量值不同。
可能原因：平台受到污染或损坏、称量杯的精度不够等。
1. 清洁平台。
使用一个干净的，湿润的软布轻轻擦拭平台，确保所有尘埃和杂质都被清除。
2. 检查称量杯的准确度。
如果称量杯存在准确度问题，则需要购买新的称量杯。
总之，天平故障的原因和调修方法是多种多样的。
当您遇到问题时，可以通过仔细查看天平的机械和电子部分，并进行校准或清洁，或者联系制造商或授权的维修服务中心进行检查和维修。
通过及时维修和保养，可以确保您的TG328A电子天平始终保持准确度和可靠性。

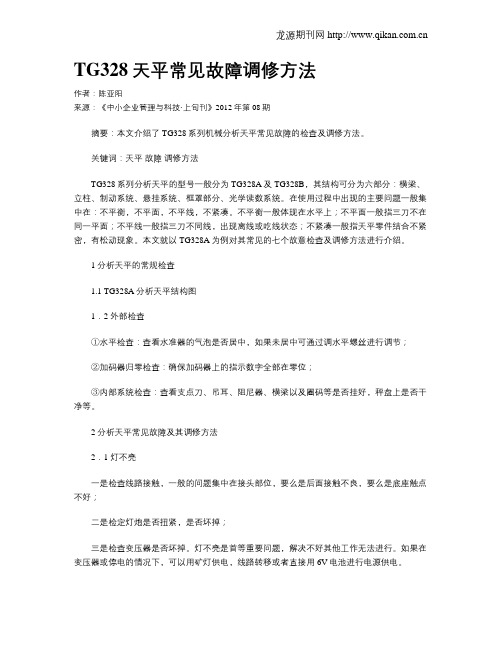

TG328天平常见故障调修方法
TG328天平常见故障调修方法作者：陈亚阳来源：《中小企业管理与科技·上旬刊》2012年第08期摘要：本文介绍了TG328系列机械分析天平常见故障的检查及调修方法。
关键词：天平故障调修方法TG328系列分析天平的型号一般分为TG328A及TG328B，其结构可分为六部分：横梁、立柱、制动系统、悬挂系统、框罩部分、光学读数系统。
在使用过程中出现的主要问题一般集中在：不平衡，不平面，不平线，不紧凑。
不平衡一般体现在水平上；不平面一般指三刀不在同一平面；不平线一般指三刀不同线，出现离线或吃线状态；不紧凑一般指天平零件结合不紧密，有松动现象。
本文就以TG328A为例对其常见的七个故意检查及调修方法进行介绍。
1 分析天平的常规检查1.1 TG328A分析天平结构图1．2 外部检查①水平检查：查看水准器的气泡是否居中，如果未居中可通过调水平螺丝进行调节；②加码器归零检查：确保加码器上的指示数字全部在零位；③内部系统检查：查看支点刀、吊耳、阻尼器、横梁以及圈码等是否挂好，秤盘上是否干净等。
2 分析天平常见故障及其调修方法2．1 灯不亮一是检查线路接触，一般的问题集中在接头部位，要么是后面接触不良，要么是底座触点不好；二是检定灯炮是否扭紧，是否坏掉；三是检查变压器是否坏掉。
灯不亮是首等重要问题，解决不好其他工作无法进行。
如果在变压器或停电的情况下，可以用矿灯供电，线路转移或者直接用6V电池进行电源供电。
2.2 屏模糊屏幕模糊一般是灯泡光线太暗或光线焦距不对引起。
若灯泡太暗可换灯泡或增加电流电；若是焦距不对，可调整微分标尺前的凸透镜位置；如果看不见，则应调整显示屏右侧的螺母。
2.3 不平衡可能会影响到阻尼器过分碰壁导致读数困难，所以天平水平的调整是必须步骤。
其方法是：水平泡偏向哪边表示该边的位置太高，因通过机械天平的前两个调水平螺丝进行适当调整。
2.4 灵敏度2.4.1 空秤灵敏度对于TG328A而言，空秤时，应当在98.2～101.2之间，全秤时应在98.2～102.2之间。
TG328A分析天平常见故障与调修方法
TG328A分析天平常见故障与调修方法TG328A分析天平是一种常用的实验室分析设备，广泛应用于生物化学、医药、环保等领域。
随着使用时间的增长，天平可能会出现一些常见故障，影响正常使用。
本文将针对TG328A分析天平常见故障进行分析，并提供调修方法，帮助用户更好地维护和使用该设备。
一、电源故障1. 故障表现：天平无法正常开机，无显示或显示不正常。
2. 故障原因：电源线路接触不良，电源开关故障，电池电量不足。
3. 调修方法：首先检查电源线路是否接触良好，重新插拔电源插头，确保连接稳固；若电源开关故障，需更换新的电源开关；如果是电池电量不足，及时更换电池。
二、称量不准确1. 故障表现：称量结果偏差较大，不符合要求。
2. 故障原因：秤盘不平或损坏，传感器故障，环境温度湿度变化较大。
3. 调修方法：首先要保证秤盘平整，没有损坏，秤盘损坏需更换；其次检查传感器是否故障，若故障需要更换新的传感器；同时应注意环境温度湿度的变化，避免影响称量精度。
三、显示屏故障1. 故障表现：显示屏出现杂乱字符或无显示。
2. 故障原因：显示屏接线故障，显示屏损坏。
3. 调修方法：检查显示屏接线是否接触良好，重新连接；如果是显示屏损坏，需更换新的显示屏。
四、天平不稳定1. 故障表现：称量过程中天平不稳定，出现抖动或波动。
2. 故障原因：环境振动较大，天平支撑脚调整不良。
3. 调修方法：首先要放置天平的环境应该尽量避免振动，如在使用时发现环境振动大，可将天平移至其他位置；其次检查天平支撑脚是否调整得当，调整天平支撑脚，使其稳固支撑。
五、按键故障1. 故障表现：天平按键失灵，无法操作。
2. 故障原因：按键粘附污垢，按键损坏。
3. 调修方法：清洁按键处的污垢，确保按键正常操作；如果是按键损坏，需要更换新的按键。
TG328天平常见故障调修方法
一
２４ 灵 敏 度 ．
２４１ 空 秤灵 敏度 ．． 对于 Ｔ ３８ 而言 ， Ｇ ２Ａ 空秤 时 ， 当在 ９ ． 应 ８２—１ １ ０． ２之
间， 全秤 时应 在 ９ ． ０ ． 间。 对于 空 秤 灵敏度 超 差 ８２—１ ２２之
问题 比较 好调 ， 般 只调 重 心铊 即可 ， 下调 是灵 敏 度 下 一 住
Ｔ ２ Ｇ３ ８天 平常见故 障调修方 法
陈亚 阳 （ 龙海市 计量检测所） 质量
摘 要 ： 文 介 绍 了 Ｔ ３ ８系 列 机 械 分 析 天 平 常 见 座触 点不 好 ：
调 修 方法 。
二是检 定灯 炮是 否扭 紧 ， 否坏 掉 ： 是 三是 检查 变压 器 是否 坏掉 。灯 不 亮是 首等 重要 问题 ， Ｔ ２ 系 列 分 析 天 平 的 型 号 一 般 分 为 Ｔ ３ ８ 及 Ｇ３ ８ Ｇ ２Ａ 解 决不 好其他 工作 无 法进 行。 果在 变压器 或停 电的情况 如 Ｔ ２ Ｂ， 结 构 可 分 为 六部 分 ： 梁 、 Ｇ３ ８ 其 横 立柱 、 动 系统 、 制 悬 下 ， 以用矿 灯供 电 ， 可 线路 转移 或者 直接用 ６ 电池进 行 电 Ｖ 挂 系统 、 框罩 部 分、 学读 数 系统。在使 用 过程 中 出现 的主 光 源供 电。 要 问题 一 般集 中在 ： 不平衡 ， 不平面 ， 不平 线 ， 紧凑。不平 不 ２２ 屏 模糊 ． 衡 一般 体 现在 水 平 上 ；不平 面 一般 指 三 刀不在 同一平 面 ： 屏 幕模糊 一 般是 灯泡 光 线太 暗或 光线 焦距 不 对 引起 。 不 平 线 一般 指 三 刀不 同线 ， 出现 离 线 或 吃线 状 态 ； 紧凑 不 若 灯泡 太 暗 可换 灯 泡 或增 加 电流 电 ： 若是 焦 距 不 对 ， 调 可 般 指 天 平 零 件 结 合 不 紧 密 ， 有 松 动 现 象 。 本 文 就 以 整微 分标尺 前 的凸 透 镜位 置 ； 果 看 不见 ， 如 则应 调 整 显 示 Ｔ ２ Ａ 为例 对 其 常 见 的 七 个 故 意 检 查 及调 修 方法 进 行 Ｇ３ ８ 屏 右侧 的螺母。 介绍 。 ２３ 不 平 衡 ． １ 分析 天平 的 常规检 查 可 能会影 响到 阻尼 器 过 分碰壁 导致 读数 困 难 ， 以 天 所 １１ Ｔ ３ ８ 分析 天平 结 构 图 ． Ｇ ２Ａ 平水 平 的调 整 是 必须步 骤 。其 方法 是 ： 平泡 偏 向哪 边表 水 示该 边 的位 置太 高 ， 因通 过 机械 天平 的前两 个调水 平 螺丝 进行 适 当调 整 。
TG328A分析天平常见故障与调修方法
TG328A分析天平常见故障与调修方法TG328A是一种常见的天平设备，常用于实验室或工业现场进行物资称重。
虽然该天平设备质量可靠，但也会遇到一些常见故障。
以下是对TG328A常见故障的分析以及相应的调修方法。
1. 天平不能正常开机：如果天平无法正常开机，首先确认电源是否正常。
检查电源线是否连接牢固，并通过更换电源线或插头解决问题。
如果电源正常，可能是天平内部的电路问题。
此时应该联系专业的维修人员进行维修。
2. 天平显示屏异常：如果天平显示屏出现乱码、闪烁或无法显示的问题，首先可以尝试重新启动天平。
如果问题仍然存在，可能是显示屏内部的连接问题。
此时应该联系专业的维修人员进行维修或更换显示屏。
3. 天平读数不准确：天平在长时间使用后，可能会出现读数不准确的情况。
首先应该检查天平的底座是否平稳，以及是否有杂物或灰尘进入天平传感器内部。
清洁底座，并确保没有干扰物可以解决这个问题。
天平也需要定期进行校准，以保证读数的准确性。
4. 天平称量范围错误：有时候天平显示刚性超过量程范围的错误信息。
这可能是因为称量物过重或天平传感器故障。
首先应该检查称量物的重量，确保没有超过天平的称量范围。
如果仍然出现错误，可能是传感器故障，需要联系专业的维修人员进行维修。
5. 天平称量速度慢：天平在进行称量时，如果速度过慢，可能是秤盘上有杂物或者传感器出现故障。
应该清洁秤盘，并检查传感器的连接情况。
保持天平的定期维护也可以提高称量速度。
TG328A天平设备在使用过程中可能会遇到一些常见的故障。
通过仔细检查和保养，大部分故障都可以解决。
对于无法解决的故障，应该尽早联系专业的维修人员进行维修，以确保天平设备的正常使用。
【TG328天平常见故障调修方法】岛津天平常见故障
【TG328天平常见故障调修方法】岛津天平常见故障1 分析天平的常规检查1.1 TG328A分析天平结构图1．2 外部检查①水平检查：查看水准器的气泡是否居中，如果未居中可通过调水平螺丝进行调节；②加码器归零检查：确保加码器上的指示数字全部在零位；③内部系统检查：查看支点刀、吊耳、阻尼器、横梁以及圈码等是否挂好，秤盘上是否干净等。
2 分析天平常见故障及其调修方法2．1 灯不亮一是检查线路接触，一般的问题集中在接头部位，要么是后面接触不良，要么是底座触点不好；二是检定灯炮是否扭紧，是否坏掉；三是检查变压器是否坏掉。
灯不亮是首等重要问题，解决不好其他工作无法进行。
如果在变压器或停电的情况下，可以用矿灯供电，线路转移或者直接用6V电池进行电源供电。
2.2 屏模糊屏幕模糊一般是灯泡光线太暗或光线焦距不对引起。
若灯泡太暗可换灯泡或增加电流电；若是焦距不对，可调整微分标尺前的凸透镜位置；如果看不见，则应调整显示屏右侧的螺母。
2.3 不平衡可能会影响到阻尼器过分碰壁导致读数困难，所以天平水平的调整是必须步骤。
其方法是：水平泡偏向哪边表示该边的位置太高，因通过机械天平的前两个调水平螺丝进行适当调整。
2.4 灵敏度2.4.1 空秤灵敏度对于TG328A而言，空秤时，应当在98.2～101.2之间，全秤时应在98.2～102.2之间。
对于空秤灵敏度超差问题比较好调，一般只调重心铊即可，住下调是灵敏度下降，往上灵敏度上升，调整的基本依据是，每调整一周为8个分度，且调整的范围应在重心螺丝的3/5内。
若空秤灵敏度左右盘不一致，其原因一般是中刀角度不对称、支点刀承不水平、支点刀装歪了、刀垫不清洁、指针与三刀连线不垂直等引起。
2.4.2 全秤灵敏度全秤若出现灵敏度偏低，则是因为离线，相反则为吃线，解决的依据是：平线应调灵敏度的分度为n=■，其中：n0为空秤灵敏度分度个数；np为全秤灵敏度分度个数；Q0、P0为天平空载左、右盘悬挂系统质量；Q、P为天平全载时左、右盘全载荷砝码质量。
TG328A分析天平常见故障与调修方法
TG328A分析天平常见故障与调修方法TG328A分析天平是一种常用的精密测试工具，广泛应用于实验室、制药、化工等领域。
就像其他设备一样，TG328A分析天平也可能会出现故障。
为了确保其准确性和可靠性，及时发现故障并进行维修是非常重要的。
本文将针对TG328A分析天平常见的故障进行分析，并提供相应的调修方法，希望能对操作人员有所帮助。
1. 电源故障电源故障是TG328A分析天平常见的故障之一。
电源供应不稳定或电源线接触不良都可能导致天平无法正常启动或者显示不准确。
这种情况一般表现为天平在启动时无法正常自检，或者显示数值偏离太大。
2. 传感器故障传感器是TG328A分析天平的核心部件，如果传感器出现故障，就会导致天平称量不准确甚至无法称量。
传感器故障的表现包括称量时显示数值波动较大或者无法稳定显示。
3. 机械故障TG328A分析天平的机械部件如果发生故障，也会影响其正常使用。
比如称量盘不稳、仪器自检时出现异常声音等都可能属于机械故障范畴。
4. 通讯故障TG328A分析天平通常会与计算机进行数据通讯，如果通讯出现故障，会导致天平无法正常工作或者数据无法及时传输。
1. 电源故障的调修方法电源故障一般可以通过以下方法进行调修：a. 检查电源线是否接触良好，如有松动及时固定。
b. 使用万用表检测电源供应是否稳定，如不稳定可能是电源线路故障，需要及时更换。
2. 传感器故障的调修方法传感器是TG328A分析天平的核心部件，一旦出现故障，可能需要专业维修人员进行维修。
不过在维修之前，我们可以尝试以下方法：a. 检查传感器连接线是否接触良好，如有松动及时固定。
b. 清洁传感器表面，确保传感器能够正常接触。
c. 检查传感器模块是否正常，如有破损需要及时更换。
3. 机械故障的调修方法机械故障一般可以通过以下方法进行调修：a. 检查天平称量盘是否安装稳固，如有松动及时调整。
b. 仪器自检时出现异常声音时，需要及时联系厂家进行维修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压 器 ， １ ３一中刀 盒 １ ４一ｌ ｔ ｔ 码， １ ５ 一机 械 加 码 旋 钮 ， １ ６ 一称 盘 ， １ ７一盘托
间。要保证左 、 右两边刀缝一致。此时如仍 出现带针现
象应将两盘托取下 ， 开启天平 ， 检查天平本身如横梁是否 水平 、 支力销 接触是 否有 问题 、 天平 的翼 翅板 弹力 是否 一 致而造成带针 ， 针对不同情况予 以解决 ， 如仍有带针现象 就可以断定此时的带针是 由于两边盘托弹力不一致造成 （ 此种情况较普遍 ） ， 根据指针摆动情况升降左 、 右盘托 。
２ ｒ Ｇ ３ ２ ８ 型 机械 分析天 平 的工作原 理与结构 组成
增减砝码的机械加码旋钮来变换 自 １ ０ ｍ ｇ 一 ９ ９ ０ ｍ ｇ 以内所
需 量值 ， 它 的特点 是称量 速度快 ， 操作 方便 。 ３ 常见故 障分析及 修理 方法 ３ ． １ 天平 空载 时无 明显 跳针或 带针 现象 ， 重 载 时此 现象
在机械天平修理专业方面具有一定的意 义。 关键词 ： 示值重复性 ； 灵敏度 ； 带针 ； 跳针； 吃线 ； 离线
１ 引言
Ｔ Ｇ ３ ２ ８ Ｂ型在天平 右边带 半机 械加码 装 置 ， 通过 一 档
天平是进行质量量值传递和各种称量工作必不可少 的测 量设 备 。机 械分 析 天平 与 电子分 析 天 平相 比较 ， 因
相同， 不 同的是 ： Ｔ Ｇ ３ ２ ８ Ａ型在 天 平左 边 带 全机 械 加 码装
置、 通过三档增减砝码 的机械加码旋钮来变换 自 １ ０ ｍ ｇ 一 １ ９ ９ ． ９ ９ ０ ｇ 以内所需量值 ， 从而避免 了环境 因素对天平 的
影响。
指针向 、 精 度较 高 、 价格 实 惠、 便于维 修 ， 而广泛地 应 用 于科研 机构 、 大专 院校 、 工厂矿 山企业 中产 品的化验 与 分 析工作 。机 械分 析天平 长时 间的使 用 由于 种种原 因会 发 生故 障 ， 使计 量性 能 产 生漂 移 ， 带 来计 量 风 险 ， 因此 及 时 的校 准 、 修理 ， 是 保 障天平 各项计量 性能合 格 的前 提 。
明显
原 因分析 ： （ １ ） 天 平 的 中刀 缝 或边 刀 缝 前 、 后 缝 隙 不 致造 成跳针 ； （ ２ ） 左、 右 两 个边 刀 缝 不 一致 或 两 边 的 盘 托弹力不一致造成带针现象 ， 当这种差异相对较小时 ， 用
一
肉眼观察 常被忽 略 ， 只有 在天平 检定过 程 中 ， 随着 载荷 的 增 加这种 故障 现象 就会 逐渐 明显 。 修理 方法 ： 首 先应 检 查 中刀 ， 将左、 右 秤 盘 和 吊耳 取 下， 微开 天平 ， 观察 指针 的跳 动与标 牌 的变 化情 况 。当 指 针 向前 边跳时 ， 说 明前 边刀缝 小 ， 将 支承横 梁 的双支 力 销 根据具体 情况做 上 、 下 调整 ， 使 中刀 缝前 、 后 一致 。再 将 天平左 边 吊耳 、 秤盘 放上 ， 检 查 天 平左 边 刀 缝 前 、 后 是 否
小的一方或降低弹力大 的一方使两盘托弹力一致 ， 以消 除带 针现象 。
杨 洁： Ｔ Ｇ ３ ２ ８垄机 械 分 析 天 乎 常 见 故 障 的 原 因分析 及 修 理 方 法 的探 讨
３ ． ２ 天平 空 载 、 全载灵 敏度 不一 致
图 １ ＴＧ ３ ２ ８ Ｂ型
１ 一横 梁 ， ２ 一平衡 螺 丝 ， ３一横 梁 双 支 力 销 ， ４一 吊耳 ， ５一阻尼 器 ， ６一指
针， ７一读数 光屏 ， ８ 一调 整脚 ， ９一脚垫 ， １ ０ 一开关旋钮 ， ｌ １ 一零点微调 器， １ ２
一
致， 不一致时， 将支撑左边刀 的支力 销做上 、 下调 整。 左、 右两边 刀的检查 、 调整方 法一致 。对 于刀 缝前 后不 一 致 到底是升 或降支 力销 取决 于刀 缝 是 否合 适 ， 即 中刀 缝 应在 ０ ． ３ ｍ ｍ ０ ． ５ ｍ ｍ之间， 如果中刀缝过大在开 、 关天平 时标牌 显示会 上 、 下 幅度较大 。 以中刀 为参考 调边 刀 ， 边 刀缝应 小于 中刀 缝 ， 边 刀缝 应 调整 在 ０ ． ２ ｍ ｍ～０ ． ３ ｍ ｍ 之
机械分析天平是应用杠杆平衡原理工作的。Ｔ Ｇ ３ ２ ８ 型机械分析天平包括 Ｔ Ｇ ３ ２ ８ Ａ型 、 Ｔ Ｇ ３ ２ ８ Ｂ型两种 ， 为等臂 双盘光 学标 尺天平 ， 也 称 电光分 析天平 。图 １为 Ｔ Ｇ ３ ２ ８ Ｂ 型天平 的结 构 图。Ｔ Ｃ ； ３ ２ ８ Ａ型、 Ｔ Ｇ ３ ２ ８ Ｂ型 结 构 组 成 大致
杨 洁
（ 中条 山有色金 属集 团有限公司计量检验部 ， 山西 垣曲 ０ ４ ３ ７ ０ ０ ）
摘
要： 本文针对 Ｔ Ｇ ３ ２ ８ （ 包 括 Ｉ ＇ Ｇ ３ ２ ８ Ａ 、 Ｔ Ｇ ３ ２ ８ Ｂ ） 型机械分析天平在检定 、 校准及维修 中常见 的故 障进行 了总结、 分析和研讨 ， 提 出了实用 的修理方 法 ，
《 计ｔ － 与潮试技 拳》 ２ ０ １ ３年第 ４ ０卷第 ２期
Ｔ Ｇ ３ ２ ８型 机械 分 析 天 平常见 故 障 的原 因分 析 及 修 理 方 法 的 探 讨
Ａｎ ａ ｌ ｙ ｓ ｉ ｓ ｏ ｆ Ｃ ａ ｕ ｓ ｅ ｓ ａ ｎ ｄ Ｄｉ ｓ ｃ ｕ ｓ ｓ ｉ ｏ ｎ ｆ ｏ Ｒ ｅ ｐ ａ ｉ ｒ ｉ ｎ ｇ Ｍｅ ｈｏ ｔ ｄ ｆ ｏ ｒ ｔ ｈ ｅ Ｃ ｏ ｍｍｏ ｎ Ｔ ｒ ｏ ｕ ｂ ｌ ｅ ｓ ｆ ｏ Ｔ Ｇ３ ２ ８ Ｍｅ ｃ ｈ ａ ｎ ｉ ｃ ａ ｌ Ａ ｎ ａ ｌ ｙ ｔ ｉ ｃ ｆ ａ ｌ Ｂ ａ ｌ ａ ｎ ｃ ｅ
