双立柱式堆垛机结构分析
备 。巷道 堆垛 机作 为 自动 化 立 体仓 库 不 可 或 缺 的 搬运 主机 ，其 整 体性 能 的 优 劣直 接 影 响 着 自动 化
立体仓库的运行水平。双立柱堆垛机以其强度好 、
刚度 大以及 适 用 场 合 多 等 优 点越 来 越 多 的应 用 于 工 程 。堆垛机 金属 结 构是 堆 垛 机 的 主要 受 力 部件 。 本 文 以某规 格 的双 立 柱堆 垛 机 金 属 结 构 为 研 究 对 象 ，通 过对 其 金 属 结 构 进 行 力 学 分 析 ，并 与 有 限
关 键 词 ：双 立柱 堆垛 机 ； ． Ｗｏ ｒ 类 号 ：Ｔ Ｈ ２ ４ ６ 文 献 标 识 码 ：Ａ 文 章 编 号 ：１ ０ ０ １— ０ ７ ８ ５（ ２ ０ １ ６ ）１ ２— ０ ０ ６ ７— ０ ４
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｔ ｈ ｅ ｄ ｉ ｖ ｅ ｒ ｓ ｉ ｉ ｆ ｅ ｄ，ｈ ｉ ｇ ｈ — ｓ ｐ ｅ ｅ ｄ，ａ ｎ ｄ ｈ ｉ ｇ ｈ ・ ｉ ｒ ｓ ｅ ｓ ｔ ａ ｃ ｋ ｅ ｒ ｉ ｓ ｔ ｈ ｅ ｔ ｒ ｅ ｎ ｄ ｏ ｆ ｍｏ ｄ ｅ ｒ ｎ ｓ ｔ ａ ｃ ｋ ｅ ｒ ｓ ．Ｔ ｏ ａ ｄ ａ ｐ ｔ ｗ ｉ ｔ ｈ ｓ ｕ ｃ ｈ
图 １ 堆垛机三维示意 图
１ ． １ 结构计 算模 型简 化
双 立柱 堆垛 机 金 属 结 构 是 框 架 式 结 构 ，主 要
变 形部 分 为 两 个 立 柱 ，将 两 立 柱 与 上 横 梁 视 为 一 体 。下 横 梁 在 运 行 方 向 的变 形 较 小 ，对 整 体 变 形
影 响较 小 ，为 了便 于 计 算 ，不 考 虑 下 横 梁 。上 横 梁 与 立 柱 均 为 长 度 方 向尺 寸 远 大 于 宽 度 与 厚 度 方
关于堆垛机单双立柱特点的简单介绍
运行机构是堆垛机水平运动的驱动机构。驱动单元采用德国SEW的电机减速机（还有部分采用的是德国DEMAG电机减速机），性能安全可靠。上横梁通过立柱连接于运行机构，并通过导向轮抱紧货架的天轨，从而实现了堆垛机在库内能沿着轨道行进，对货物进行存取和拣选作业。在运行机构上还安装了SICK的激光测距，保证了不同货位的停准精度。
库内的堆垛机具备一套完整的电气控制系统，以控制堆垛机的正常工作。设备电源来源于货架顶端或底端固定的滑触线，三相五线制，交流380V，50Hz。
堆垛机控制系统分三种工作方式，即手动、单机自动、联机自动。
手动方式：工作人员站在电气柜前的踏板上，可以操作堆垛机随意停在巷道内的任意位置。手动控制主要用于堆垛机调试阶段或自动控制出故障时应急使用；
单机自动方式：工作人员在操作面板上设定命令后，即可启动堆垛机，使其自动完成物品的存取工作；
联机自动：堆垛机接收管理机发给的命令，收到命令后，按命令自动进行作业。
有轨巷道堆垛机由金属结构（包括上、下横梁及立柱）、载货台、运行机构、起升机构、货叉机构、限速防坠装置、过载松绳装置、电气控制装置等部件组成。
（见运行机构照片。）
1.7过载及松绳保护装置
过载及松绳保护装置由碟形弹簧、轴、撞尺、开关等元件组成。它的主要作用是：当载货台上的货物重量超过额定起重量的25%时，或载货台上的重量低于空载重量的75%时，撞尺均与开关接触发出信号，通过程序判断即时停止起升电机的运行，保证设备安全。
1.8电气装置
电气装置由电气控制柜、行程开关、滑触线集电器、光电开关、撞尺、激光测距以及红外通信装置等组成。电气控制柜装设在立柱背面下横梁上。在控制柜的正面装有自动操作面板。行程开关分别装在下横梁、立柱等位置，其作用是控制堆垛机起升上下极限位置及强迫换速；运行强迫换速及前后极限位置。光电开关装在载货台上，作用是探测货格内、载货台上、或出入库输送机上有无货物，以免堆垛机误操作或双重入库。载货台上有多个微动开关用来确定叉体伸缩位置。激光测距配合起升和运行电机用于起升和运行定位，红外通信装置作用是接收监控机发出的信号，使堆垛机接受指令并完成自动作业，同时反馈堆垛机的工作状况。
堆垛机的结构及其维护保养
# 堆垛机的结构

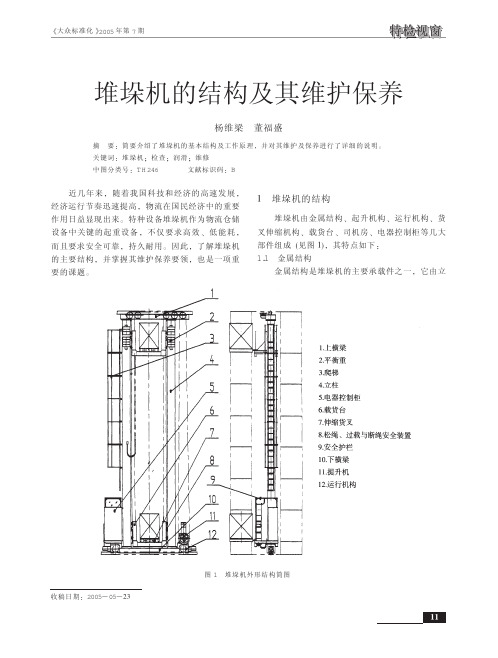

堆垛机由金属结构& 起升机构& 运行机构& 货 叉伸缩机构& 载货台& 司机房& 电器控制柜等几大 部件组成 $见图 #%$ 其特点如下# 1.1 金属结构
金属结构是堆垛机的主要承载件之一$ 它由立
#&上横梁 !&平 衡 重 "&爬 梯 ’&立 柱 (&电 器 控 制 柜 )&载 货 台 *&伸 缩 货 叉 +&松绳& 过载与断绳安全装置 ,&安 全 护 栏 #-&下 横 梁 ##&提 升 机 #!&运 行 机 构
12 个月 6 个月 1 周!6 个月
备注 密封轴承除外
密封轴承除外 密封轴承除外 不能太多 不能太多 不能太多 密封轴承除外
# !$ 当轴承的工作温度超过 "#!"$#!时或出 现不正常的轧轧声时% 应检查轴承是否过度磨损或 损坏% 如有则应更换&
# %$ 滑轮’ 卷筒和曳引轮如发现下列情况则必 须更换&
0顺捻1或0交捻1根时钢丝绳应报废当钢丝绳发生扭结压扁或散股时应视情况轻重考虑更换钢丝绳表面的磨损或腐蚀其面积相当于上述钢丝折断数时亦应报废表1堆垛机润滑表特特特特特特特特特特特特特特特特特特特特特特特特特特特特特特特特特特特特特检检检检检检检检检检检检检检检视检检检检检检检检检检检检检检检检检检检检检检视视视视视视视视视视视视视视视视视视视视视视视视视视视视视视视视视视视视窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗窗序号i注油部位注油牌号注油周期备注1上水平导轮轴承3号冬季2号钙基脂6个月密封轴承除外2滑轮组3号冬季2号钙基脂6个月3货叉链条3号冬季2号钙基脂1个月4货叉支撑辊轴及辊道3号冬季2号钙基脂1个月5货叉传动链轮及轴承3号冬季2号钙基脂6个月密封轴承除外6载货台导向轮轴承3号冬季2号钙基脂6个月密封轴承除外7起升减速器40号冬季20号机械油12个月换油1次不能太多8运行减速器40号冬季20号机械油12个月换油1次不能太多9主动车轮轴承3号冬季2号钙基脂12个月10货叉减速器40号冬季20号机械油12个月换油1次不能太多11被动车轮轴承3号冬季2号钙基脂12个月12下水平轮轴承3号冬季2号钙基脂6个月密封轴承除外13其它转动滑动部3号冬季2号钙基脂1周
堆垛机货叉静态挠度计算_宋章领
堆垛机货叉静态挠度计算山东轻工业学院 宋章领 沈敏德 薛云娜 摘 要:论述了3级直线差动式货叉机构的工作原理,推导出货叉机构的挠度计算公式,利用V B开发了货叉挠度计算程序,为堆垛机货叉的设计提供了理论依据。
关键词:堆垛机;货叉;3级直线差动机构;挠度;计算A b s t r a c t:T h e p a p e r e x p o u n d s t h eo p e r a t i o n a l p r i n c i p l eo f t h r e e-l e v e l s t r a i g h t l i n ed i f f e r e n t i a l f o r km e c h a n i s m i n s t o r a g e a n dr e t v i e v a l m a c h i n e(S R M),d e r i v e s f o r kd e f l e c t i o nc a l c u l a t i o nf o r m u l a a n d d e v e l o p s a r e l a t e d c a l c u l a t i o n p r o g-a m,p r o v i d i n g a t h e o r e t c a l b a s i s f o r S R M f o r kc a l c u l a t i o n.K e y w o r d s:s t o r a g e a n dr e t r i e v a l m a c h i n e;f o r k;t h r e e-l e v e l s t r a i g h t l i n ed i f f e r e n t i a l m e c h a n i s m;d e f l e c t i o n;c a l-c u l a t i o n 有轨巷道堆垛机是自动化立体仓库的主要作业设备,货叉是堆垛机的主要工作装置,其作用是随载货台沿有轨巷道堆垛机立柱轨道上下升降运动,在作业货位停准定位,进行叉取作业。
单立柱堆垛机的机械结构及控制系统设计
Equipment Manufacturing Technology No.12，2012自动化立体仓库，是一个典型的高技术密集型的机电一体化产品，已经逐渐取代传统的普通式仓储，成为物流仓储的主流产品，而堆垛机是自动化立体仓库中最重要的搬运设备，本文主要探讨单立柱项道堆垛机的结构和控制系统设计。
1堆垛机的机械结构设计堆垛机在自动化立体仓库中承担着入库、出库和盘库等重要的搬运任务，其机械结构主要有：行走机构、立柱、提升机构、载货台、伸缩货叉和电气控制设备等组成。
其结构如图1所示。
1.1行走机构行走机构由伺服电机、减速器、行走轮、导向轮和上、下横梁等组成。
其工作原理为：行走轮在伺服电机和减速器驱动下，在上、下横梁两侧的导向轮的作用下，沿着地轨实现堆垛机的水平行走。
其中，上横梁的导向轮不仅起到水平导向作用，还起到整体框架的侧面支撑作用，防止堆垛机倾倒。
1.2立柱立柱是堆垛机的主要支撑部分，连接着上横梁和行走机构，同时立柱上附加安装有导轨，其对载货台的升降起到准确的引导作用。
1.3提升机构该机构由驱动电机、卷扬机、钢丝绳和滑轮组等组成，能很好提升载货台及货物，并能实现准确的垂直定位。
1.4载货台载货台是堆垛机支撑货叉和货物的部分，该部分在钢丝绳的作用下沿着立柱导轨垂直运动，实现立体库层货格的定位。
1.5伸缩货叉伸缩货叉是堆垛机自动存取货物的重要部分，该部分主要由货叉驱动电机、链轮、驱动链条及货叉本体组成。
其主要的工作原理为：由货叉电机驱动链轮，链条为动力输入轴提供动力，经过齿轮和齿条的啮合实现上叉、中叉和下叉的三级差动传动，使货叉自动伸缩，实现货物的存取。
货叉本体的结构如图2所示。
单立柱堆垛机的机械结构及控制系统设计龚秋生，刘文波(沈阳理工大学，辽宁沈阳110168)摘要：论述了自动化立体仓库中一种单立柱堆垛机的机械结构和控制系统的设计，其中重点介绍了堆垛机的货叉结构、控制系统的结构和位置精度控制方法。
单立柱巷道式堆垛机机械设计说明介绍模板之欧阳育创编
攀枝花学院本科毕业设计（论文）巷道式堆垛机机械部分设计学生姓名：余威学生学号： 201210601197院（系）：机械工程学院年级专业：2012级机械设计制造及其自动化指导教师：陈新德讲师二〇一六年六月摘要本文详细论述了普遍应用在现代大中型企业中的单立柱有轨巷道式堆垛机的设计方案。
文中对堆垛机的分类，特点及其构造进行了详细的叙述。
堆垛机是自动化立体仓库中最重要的起重堆垛设备，是随着立体仓库的出现而发展起来的专用起重机。
它能够在自动化立体仓库的巷道中来回穿梭运行，将放置在巷道口的货物存入指定的货格，或者从货格中取出货物运送到巷口。
设计重点主要包括：堆垛机的机架、升降机构、行走机构、货叉伸缩机构以及安全机构。
文章在确定堆垛机的总体设计方案的前提下，再对各个机构进行受力分析和设计计算，最后进行必要的相关校核并最终确定各个的机构实际取值。
本次的毕业设计运用多种起重机的现代设计方法，特别是运用计算机辅助设计（CAD）的方法，在计算机上将堆垛机的设计图纸CAD化，大大提高了设计的效率，节省时间。
关键词：自动化立体仓库；堆垛机；升降机构；行走机构；货叉伸缩机构；安全机构ABSTERCTThis article has discussed the design of the single-pillar type of Narrow-Aisle Stacker Crane which has been universally used in modern most enterprises in detail. This article described the kinds of stakers, features and the structure in detail. Stacker cranes is the most important part of the automation three-dimensional storehouse among the take heavy crane pile up equipment, it can in the tunnel of automation cubein the shuttle operation of round trip, will locate in tunnel the goods of mouth stock goods shelf; or opposite take out the goods transit in goods shelf go to tunnel mouth.The design focus mainly include: The stacker's rack, walk organization, fork telescoping mechanism and safe organization. Under the premise of overall design scheme of stacking crane, then for organization analyze by force condition calculate. Finally, check nuclear necessarily and definite every numerical.This Graduation Design use many kinds of Modern Designs of the crane, especially to use the method of Computer-aided design(CAD),Stackers will be the design drawings of the CAD on the computer, which greatly improve the efficiency ofthe design and saving time.Keywords: Automation three-dimensional storehouse Stacker Crane Movement organization Walk organization Fork telescoping mechanism Safe organization目录摘要 (I)ABSTRACT........................................................................................................................... I I1 引言 ...................................................................................................... 错误!未定义书签。
基于PLC的立体仓库堆垛机控制系统设计
Ｄｅｓｉｇｎ ｏｆ Ｃｏｎｔｒｏｌ Ｓｙｓｔｅｍ ｏｆ ＡＳ／ＲＳ Ｓｔａｃｋｅｒ Ｂａｓｅｄ ｏｎ ＰＬＣ
Ｈ Ｕ Ｇｕａｎｇ—ｐｅｎｇ， ＧＵＯ Ｙｏｕ—ｍ ｉｎ， Ｌｎ Ｆｅｎｇ—ｙｕ
（Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｍｅｃｈａｔｒｏｎｉｃ Ｔｅｃｈｎｏｌｏｇｙ，Ｌａｎｚｈｏｕ Ｊｉａｏｔｏｎｇ Ｕｎｉｖｅｒｓｉｔｙ，Ｌａｎｚｈｏｕ ７３００７０，Ｃｈｉｎａ）
［Ｊ］．起重运输机械 ，２００８（１２）：１４—１５． ［７］ 雷斌 ，蒋兆远 ，韦永 全．立体仓库 ＰＬＣ系统 电磁干扰及
抗干扰策略研究［Ｊ］．微计算 机信息 ，２００９（２５）：４８—５０． ［８］ 路林 吉 ，王坚 ，江龙 康．可编程控制器原 理及应用 ［Ｍ］．
北京 ：清华大学 出版社 ，２００２．
１ 控 制系统设计
备组成［４］．其中堆垛机是立体仓库的主要存取设备 ， 它由行走驱动装置、提升驱动装置、载货台、货叉 、机 架、地轨 、滑线、天轨 、控制箱 、伺服驱动、光通讯器等 组成 ．采用 德 国西 门子 Ｓ７—３ＯＯＣＰＵ３１３型号 的 ＰＬＣ， 此类 ＰＬＣ的各种模块可 以非常好 的满足和适应 自 动化控制任务，具有齐全 的编程软件和友好 的组态 软件 ，便于组 网，有 良好的扩展性 能Ｅｓ］．系统 的硬件 组 成如 图 １所 示．
是进行ＰＩ Ｃ控 制系统设计 的基础 ．对软 件设计来
说 ，Ｉ／Ｏ 地址分 配 以后才 可 以进行 编程 ，堆 垛机 部 分 Ｉ／Ｏ分配 表 如下 ：
表 １ 堆 垛 机部 分 ｉ／ｏ 分 配 表 Ｔａｂ．１ Ｐａｒｔｉａｌ Ｉ／Ｏ ｄｉｓｔｒｉｂｕｔｉｏｎ ｌｉ ｓｔ ｏｆ ｔｈｅ ｓｔａｃｋｅｒ
Ｏ ａｎｄ ｐｒｏｇｒａｍｍ ｅ ｓｔｒｕｃｔｕｒｅ ｃｈａｒｔ ａｒｅ ｐｒｅｓｅｎｔｅｄ．Ｉｎ ｔｈｅ ｄｅｓｉｇｎ ｐｒｏｃｅｓｓ，ｔｈｅ ｓｅｃｕｒｉｔｙ，ｐｒａｃｔｉｃａｂｉｌｉｔｙ ａｎｄ ｆｌｅｘｉ— ｂｉｌｉｔｙ ｏｆ ｔｈｅ ｓｙｓｔｅｍ ａｒｅ ｆｕｒｔｈｅｒ ｉｍｐｒｏｖｅｄ．
堆垛机防倾倒标准
堆垛机防倾倒标准一、稳定性要求堆垛机在设计和制造过程中应充分考虑稳定性，确保其在正常工作状态下不会发生倾倒。
应采用高强度材料，优化结构设计和布局，提高整体刚度和稳定性。
二、载重限制堆垛机应具备合理的载重限制，根据其设计承载能力进行使用。
严禁超载运行，以确保机器的稳定性和使用寿命。
在使用过程中，应定期检查载重情况，防止过载导致的安全事故。
三、安全防护装置堆垛机应配备完善的安全防护装置，包括但不限于防倾倒装置、限位装置、紧急停止装置等。
这些装置应定期进行检查和维护，确保其正常工作，提高设备的安全性能。
四、定期检查与维护为确保堆垛机的防倾倒性能，应定期进行全面检查和维护。
检查内容包括机器结构、稳定性、安全防护装置等。
发现问题应及时处理，并记录在案。
同时，应制定合理的维护计划，保证设备的稳定性和安全性。
五、操作规范操作人员应接受专业培训，熟悉堆垛机的操作规范和安全注意事项。
在操作过程中，应严格遵守相关规定，避免违规操作和误操作。
同时，操作人员应密切关注设备的运行状态，发现异常应及时报告并处理。
六、环境因素考虑在设计和使用堆垛机时，应充分考虑环境因素对设备稳定性的影响。
例如，地面状况、温度变化、湿度等都可能影响设备的稳定性。
因此，应对这些因素进行合理评估和控制，采取相应的措施提高设备的防倾倒性能。
七、抗震性能在地震等自然灾害发生时，堆垛机的稳定性会受到严重考验。
因此，在设计时应充分考虑提高设备的抗震性能。
可采取相应的抗震措施，如加强结构刚度、增加阻尼器等，以提高设备的抗倾倒能力。
八、安全警示标识为提醒操作人员和相关人员注意堆垛机的防倾倒安全，应在显著位置设置安全警示标识。
标识内容应包括操作注意事项、安全警示语等，以引起人们的重视和警觉。
同时，标识应符合相关标准和规定，确保其清晰可见、易于理解。
