船舶压载水管理系统选型研究

种：过滤、旋分、紫外线、空化／超声波、脱氧法、生物灭杀、电解氯化法。根据对入侵生物的处理方式，压
载水处理技术（见表１）可以分为三大类： ① 机械处理法：过滤、旋分； ②物理处理法：紫外线照射、空穴／超声波、脱氧；
作者简介：闻松盛（１９５９一），男，高级工程师。
③ 化学处理法：生物灭杀、电解氯化。
闻松盛：船舶压载水管理系统选型研究
表１压载水处理技术
类别
方法
原理
优点
缺点
机械
处
过滤
ＡｂｓｔｒａｃｔＴｈｉｓａｒｔｉｃｌｅｃｏｍｐａｒａｔｉｖｅｌｙａｎａｌｙｚｅｓｔｈｅｍａｊｏｒｉｎｔｅｒｎａｔｉｏｎａｌｓｈｉｐｂａｌｌａｓｔｗａｔｅｒ
２压载水处理技术分析
目前，国际上比较成熟的压载水处理技术有７
ＢＷＭ公约）。该公约为压载水管理和控制提供了国际上具有法律约束力的依据，规定了船舶压载水控制和管理的具体技术要求。压载水管理公约的生效条件为：至少有３Ｏ个国家加人，且其商船合计总吨位不少于世界商船总吨位的３５，在达到上述生
ｓｙｓｔｅｍ

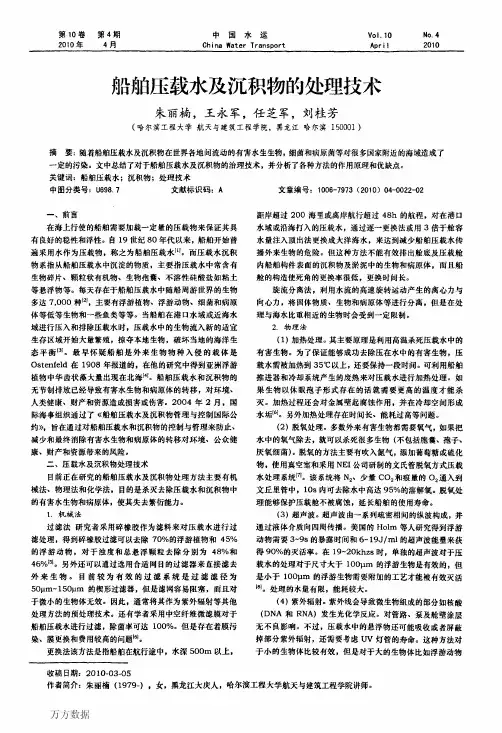

船舶压载水及沉积物的处理技术

３．化学法氯对于杀死水中的细菌、病原体等具有明显效果；而对于浮游藻类，因为耐受性强，需要较高的有效氯含量进行处理【６ｌ。氯能与细菌体内的酶系统发生化学反应，从而抑制和破坏细菌细胞中酶的活性，使细菌不能吸收葡萄糖，发生营养障碍以致死亡。氯化方法的不足之处是它会造成加快舱壁腐蚀的作用。另外在氯化消毒过程巾还会生成有毒有害的消毒副产物。二氧化氯具有强氧化性，在其浓度为０．５－１（ｒａｇ／１）时，１ｒａｉｎ内能将水中９９％的细菌杀灭。二氧化氯杀菌可以不受水硬度和盐份的影响，能维持长时间的杀菌作用。但Ｃ１０。具有爆炸性，有强烈的刺激性气味并且成本较高。电解法电解海水产生的有效氯是直接电化学消毒的主要作用机理。有效氯主要是ＨＣｌ０、ＣＩＯ＋、Ｃ１２等。电场也具有杀菌作用，包括击穿打破细胞膜，通过明显改变细菌生长环境造成细菌最终水解死亡，或是通过细菌细胞与电极之间的电子传递，造成细菌细胞呼吸系统失调导致细菌死亡等ｎ０１。不过该方法氯浓度难以控制且耗电量大，容易产生氯仿等副产物，还会对压载舱金属和管道等产生腐蚀。过氧化氢氧化法ＰＥＲＡＣＬＥＡＮ化学反应系统能够有效的杀死压载水中的细菌等，它的活性成分为过乙酸和过氧化氢。过氧化氢能杀死酵母菌细胞，破坏ＤＮＡ，导致细胞死亡。臭氧是一种强氧化剂，但是又非常不稳定。它能破坏分解细菌的细胞壁，很快地扩散透进细胞内，氧化分解细菌内部的葡萄糖氧化酶等。臭氧极易溶解于水，溶在水中具有更强的杀菌能力，是氯气的６００—３，０００倍。但是０３会很快会自行分解为氧气，失去氧化能力。另外，由于臭氧的强腐蚀性，使得压载仓和管道受到腐蚀。羟基具有极强的氧化性，通过羟基的强氧化性和无选择性将压载水机沉积物中的有害水生生物、细菌等彻底杀死。这项技术是由大连海事大学自希尧，自敏冬等研发的，它的原理是采用３００Ｔｄ一６００Ｔｄ的电离放电，电离、分解Ｈ：Ｏ或ｏ，电离后加工成０。，ＯＨ以及Ｈｏ。＋游离基，再通过射流器溶解而成游离基溶液，加入到压载水输送管道内。在管道输送过程中杀灭压在水中的细菌、藻类和原生动物等””。高压脉冲放电法其作用原理主要是在两电极之间施加脉冲高压，形成强电场，电极之间会产生高能电子。这些高能电子高速同放电介质发生非弹性碰撞，通过激发、离解和
