类别说明 填充气体空气使用时间≥90分钟（30L/min呼吸时） 总重量9.5Kg（不含空气） 内容积9L 额定工作压力30MPa 水压试验压力45MPa 重量约5.3Kg（阀门重量除外） 产品标准Q/KJ015-2019《铝合金内瞻纤维全缠绕气瓶》

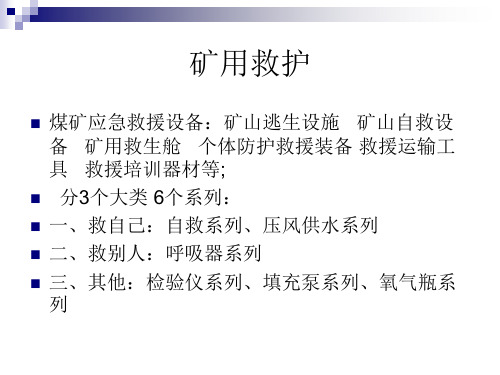

矿用救护
煤矿应急救援设备：矿山逃生设施 矿山自救设 备 矿用救生舱 个体防护救援装备 救援运输工 具 救援培训器材等;
分3个大类 6个系列： 一、救自己：自救系列、压风供水系列 二、救别人：呼吸器系列 三、其他：检验仪系列、填充泵系列、氧气瓶系
列
一、呼吸器系列
正压：HYZ 浙江恒泰 华瑞 宏瑞
HYZ4氧呼3600双含
主要参数： 有效防护时间：4h（中等劳动强度） 氧瓶额定工作压力：20MPa 氧气瓶容积：2.4L 氧气量：500L 填装氢氧化钙量：2.1Kg 外形尺寸：560mm×370mm×160mm 质量：10Kg(不含氢氧化钙，氧气）
2、空气呼吸器
RHZKF6.8/30正压空气呼吸器
三、压风供水系列
矿井压风供水自救装置ZYJ(C) 1500 创奇
ZYJ(A)型矿井压风自救装置 550
压风供水kgs-2 600 压风供水一体ZYJ(A) 1000
四、校验仪系列
校验仪 AJ12氧气呼吸器检验仪 1800
ZJ10B压缩氧自救器校验仪 1800
五、氧气瓶系列
碳纤维：
二、自救器系列
①化学氧自救器： 隔绝式化学氧自救 器 ZH30(C)125双含（恒泰） ZH45 170双含
②压缩氧自救器 ZYX
常卖30min（117） 45min（125） 60min（137） 其次还有15min（湖南煤 矿安全装备有限公司 ） 120min（500）不 常卖

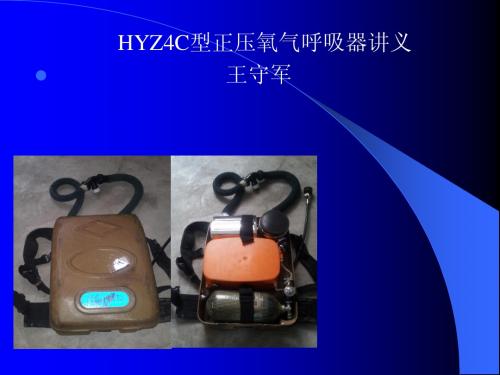

抚顺HYZ4C型正压氧气呼吸器课件
取下排气阀垫块，再拉出变换阀按钮，打开氧气瓶开关，推 进关闭阀拉钮，观察压力值逐渐上升。当压力上升至一定值， 不再继续上升时，此值则为排气阀开启压力值，应在400— 700pa内。 D、自动补气阀开启压力检验： 先打开氧气瓶开关，再拉出AJ12的关闭阀按钮，推进AJ12 变换阀拉钮，启动电源开关，从呼吸器系统内向外抽气，当 其达到50—170pa时（100—120pa为最好，并听到“嘟-嘟 声”） 此时的压力即为自动补给开启压力。如果压力值不在范围， 可调节分配器上的调量螺丝，（向内旋入）观察水柱压力值， 直到合格为止，最后将侧面顶丝旋紧。
二、工作原理：
工作时，先打开氧气瓶开关，气体经分配器中 的减压器减压后，连续进入正压气室，当使用 者吸气时，气体由正压室流经冷却器，经降温 后再经过吸气软管、吸气阀、面罩、被使用者 吸入肺部，当使用者呼气时，呼出的气体经面 罩、呼气阀、呼气软管、进入清净罐，二氧化 碳吸收后进入冷却器，经短软管进入正压气室， 与氧气瓶来自的氧气混合，重新供给使用者呼 吸，便完成了整个呼吸循环，呼吸系统内多余 的气体经排气阀排出。
中压系统： 主要由减压器的中压腔、安全阀、自动补气给阀前腔组成。 低压系统： 主要由正压气室、排气阀、冷却器、呼气软管、呼吸两阀、 清净罐、面罩、排水阀组成。 其他：主要上、下壳和背、腰、胸带组成。 3、核心部件： 分配器是该呼吸器的核心，它是减压、自动补气、手动补气、 定量供氧和安全阀的一体结构，它是高、中压转换，自动、手 动、定量供氧和安全泄压的集合体，是呼吸器的心脏。 4、冷却器： 冷却器是一个分内、外结构的容器，内装自然冰块，夹层中 通气，口用胶盖密封，当吸气时，气流通过冷却器，温度被降 减，起到明显的降温作用。 5、呼吸两阀： 呼气阀和吸气阀分别装在呼气软管与清净罐、吸气软管与冷 却器之接口间，是单向通气的活门，用于控制呼吸过程中气体 流动方向，防止倒流打乱呼吸循环。
HYZ2型正压氧气呼吸器的使用操作方法
HYZ2型正压氧气呼吸器的使用操作方法HYZ2型正压氧气呼吸器一、技术参数：1、额定防护时间：≥2h2、氧气瓶容积：1.5L3、储氧量：氧气压力在20MPa时，储氧量为：300L4、定量供氧量(在10Mpa压力测定) 为：1.6L/min±0.25、自动补给供氧量：＞80L/min6、手动补给供氧量：＞80L/min7、排气阀开启压力：400～700Pa8、自动补给阀开启压力：50～200Pa9、吸气温度：≤35℃10、二氧化碳吸收剂质量：0.9kg11、待机装备重量：8.5kg12、使用装备重量：10kg二、呼吸器的构造：HYZ2正压氧气呼吸器由供氧系统、低压呼吸循环系统、安全报警系统及壳体背带系统等四部分组成。
1、供氧系统：由氧气瓶、减压器、自动补给阀、手动补给阀、定量孔等部件通过管路连接而成。
2、低压呼吸循环系统：由面罩、呼吸阀、呼吸软管、清净罐、呼吸舱、排气阀、冷却罐等组成。
3、安全报警系统：由报警器、安全阀、肩挂压力表、限流器等组成。
4、壳体背带系统：由上、下壳体、背带及锁销等组成。
三、呼吸器的工作原理：HYZ2正压氧气呼吸器为闭路式循环呼吸系统。
所谓闭路式循环呼吸系统是指定量供氧出来的氧气与清净罐再生氧相混合后，供使用者进行呼吸，如此反复循环，整个呼吸过程与外界大气完全隔绝。
呼吸器工作原理图工作原理图打开氧气瓶开关，高压氧气经减压器减压后连续不断地进入呼吸舱，供呼吸使用。
当使用者吸气时，气体从呼吸舱出来，经冷却罐降温后，从吸气软管进入面罩到肺部；当使用者呼气时，气体从肺部呼出到面罩，经呼气软管，再到清净罐；使用者呼出气体中的CO２与氢氧化钙产生化学反应，CO２气体被吸收后生成新的氧气再进入呼吸舱内与减压器出来的氧气二者相混合后供使用者呼吸，完成一次呼吸循环。
呼吸舱通过压缩弹簧给膜片加压使呼吸舱内压力始终高于外界环境大气压力（即正压）。
呼吸舱内氧气随使用者呼吸量的大小使膜片往复运动，改变呼吸舱容积，当呼吸舱内气压降低时，自动补给阀会自动开启向呼吸舱内补充氧气；反之，呼吸舱内气压升高时，排气阀会自动开启，将多余气体排出大气中。
重庆安仪 HYZ4型正压氧气呼吸器课件
当膛压升高并超过允许值（0.8－0.9MPa）时，安全阀自动缷压。 注：安全阀缷压值在出厂时已校好，并用红漆加封，用户不要 随意调整。如不慎拧动红印螺帽，应将安全阀卸下返厂重新校验。 当安全阀一旦缷压，表示减压器进入非正常工作状态，佩戴者应 立即撤出灾区。 4、气囊：气囊由天然橡胶采用特殊工艺整体模压而成，克服 了胶版粘接易开胶、漏气等缺点。注：安装气囊时应将气囊下固 定板挂在底壳上。 气囊容积>5L. 5、面罩：采用大视野防雾面罩，动过调整头带把面罩固定在 头上。达到“人机合一”之目的。
5．呼吸器主体外形尺寸长×寛×高 ： 475×345×195
呼吸器的主要技术参数
额定防护时间： 最高工作压力： 气瓶容积： 额定贮氧量：（20Mpa时） 自动补给供氧量： 手动补给供氧量： 自动排气阀开启压力： 自动补给阀开启压力： 定量供氧量： 吸气温度：（环境温度在26℃） 二氧化碳吸收剂质量： 呼吸器质量：
9、排气阀：排气阀的工作原理是：当呼吸系统压力低于 400－700pa时排气阀关闭；当人员作功小、耗氧量低时，气 囊内氧气聚积，气囊膨胀，压力升高到400—700pa时，排气 阀自动开启排气。 10、压力表：压力表是用来显示氧气瓶内压力的。当示值 为4—6MPa时余压自动报警此时为节省氧气，关闭报警器。
使用面罩时应注意以下几点：A、佩戴者应刮掉胡须，以保证 接触严密。B、视窗镜片应阴干，佩戴时镜片上可用清水湿润 或涂防雾剂，且注意刮伤镜片影响清晰度。 6、呼、吸阀：呼、吸阀实际就是单向阀，使得气体在呼吸 器系统内只能沿着一个固定方向流动，从而使气流形成单项循 环。 呼气阀套装在呼气软管上，连接降温盒的是吸气阀；连 接清净罐的是呼气阀。呼、吸阀的外形有区别，组装时不要安 反。 呼气时，气流吹开阀片进入清净罐。此时吸气阀关闭， 使呼出的气体不能进入吸气软管。吸气时，气流吹开吸气阀 片进入面罩。此时，呼气阀关闭。
HYZ4(C)正压式氧气呼吸器(舱式)的介绍
目录
01
HYZ4(C)正压式氧气呼吸器 （舱式）用途
02
HYZ4(C)正压式氧气呼吸器 （舱式）主要技术参数
HYZ4(C)正压式氧气呼吸器（舱式）工作时，打开气瓶开关。氧气经减 压后，连续供给呼吸舱。当使用者吸气时，氧气从呼吸舱经冷却罐、吸 气软管、吸气阀进入面罩。呼气时，气体经呼气阀、呼气软管、进入呼 吸舱与定量孔供给的氧气混合后，通过清净罐吸收掉呼气中的CO2与多 余水汽，然后进入呼吸舱，完成一次循环。使用过程中，依次反复循环。
声量级 90db
降温方式 水冰或蓝冰
HYZ4(C)正压式氧 气呼吸器（舱式）
山东天盾安防救援装备制造有限公司 HYZ4(C)正压式氧气呼吸器（舱式）
HYZ4(C)正压式氧气呼吸器（舱式）以内循环供氧方式保证进入有害环 境区域的作业人员提供清洁的气体及脸部防护。
有效防护时间
>=4h
氧气瓶额定工作压力 20MPa
氧气瓶容积 2.7L
氧气贮量 540L
氢氧化钙装瓶量 2.2Kg
外形尺寸 510mm*370mm*170mm
质量
10.5Kg(不含氢氧化钙重量、未充氧气时）
主要性能
呼吸量 30L/min
呼气阻力 ≤600Pa
吸气阻力 0~
定量供氧量 >=1.4L/min
自动补给供氧量 >=80L/min
手动补给供氧量 >=80L/min
自动补给开启压力 50~245Pa
吸气中的二氧化碳浓度
<=1%
吸气中的氧气浓度 >=21%
报警器报警压力 4~6MPa
当使用者从事重体力劳动时，呼吸量大，耗氧量高，流量不能满足呼吸 需求。呼吸舱内气体压强会不断降低，正压弹簧推动膜片开启自动补给 阀，补充氧气。反之，定量供给的氧气用不完，呼吸舱内气体压强会不 断升高，推动膜片开启排气阀，排出多余气体。
HYZ4正压氧气呼吸器PPT精选文档
入仪器,吸气时气体沿冷却罐外表与外壳之间的间隙流动, 从而降低吸气温度。在环境温度低于25℃时,保持吸气温 度低于35℃（人体温度）。
5
5、减压器：将高压氧气降至0.55—0.65MPa的中压, 然后经过 定量供氧以1.5±0.1L/min低压流量向正压气室供气。反作用式减 压器,当气瓶内氧气压力降低时,定量供氧反而相应增加。
10
10、安全阀：一旦由于某种原因减压器膛室内的 压力超出允许值时,阀门自动离开阀座，氧气从减 压器膛室经阀座和调节帽输出孔排出，使减压器泄 压,以起到超压保护作用。开启压力为0.76— 1.8MPa。
注（安全阀经出厂调定后不准随意拆卸调整） 规定安全阀的开启压力为减压器正常压力的1.2— 2.5倍。
4
3、清净罐：利用化学收剂吸收人体呼出气体中的CO2。 a、装药时利用压实器将药品装满装实,否则容易发生 通路现象，使呼出气体中的CO2不经过药品吸收直接进入 呼吸循环；
b、药品重量2公斤；呼吸器储存半年以上更换CO2吸 收剂；
4、冷却器：用于冷却被吸入的空气，以降低吸气温度 构造：1、外壳 2、冷却剂罐 3、1.2Kg冷却剂
6
6、自动补给阀：当定量供氧不够工作人员需要量时,此 时联结排气阀的橡胶垫堵住喷嘴及由它直接向气室内输送 氧气。（此时定量供氧转为动力气流）其流量≥100L/min。
构造：1、外壳及喷嘴2、密封套3、密封圈4、调节螺 母5、弹簧6、阀座 7、带定量孔的阀杆8、过滤网9、压 网螺丝10、垫圈11、输氧接管（压网接头）
HYZ4正压氧气呼吸器
神华乌海能源公司救护大队 路贵珍
1
2
一、主要用途： 本呼吸器主要用于矿山救护队员在从事救护工作时,对其 呼吸器官的保护,使其免受有毒、有害气体的伤害。 二、构造：
HYZ4正压氧气呼吸器技术操作规程
HYZ4正压氧气呼吸器技术操作规程正压空气呼吸器广泛应用于消防、化工、船舶、石油、冶炼、仓库、试验室、矿山等部门，供消防员或抢险救护人员在浓烟、毒气、蒸汽或缺氧等各种环境下安全有效地进行灭火，用于在救援、救灾和救援工作中保护呼吸器官的高性能个人防护装备。
适用范围：有浓烟、毒气、在蒸汽或缺氧环境中；-30℃—+60℃、相对湿度0—100%、大气压力70Kpa~125Kpa的大气环境中。
安全操作规程：（一）、一般规定：第1条HYZ4正压呼吸器是一种四小时氧气呼吸器，是与大气隔绝的呼吸保护器具，必须由经过专门训练的专业人员搭配。
第2条HYZ4正压呼吸器搭配前，必须对整机进行前10项检查，应满足标准规定的技术性能，同时，附件必须齐全，性能，并备好冷却剂（冰块）。
第3条搭配HYZ4正压呼吸器时，严禁摘掉面罩讲话，在所有工作和行动中，必须严格使用指定的音频信号和手势进行通信。
第4条不知道是否有有害气体，必须事先穿好HYZ4正压呼吸器方准行动。
（二）、穿：第5条平时应将HYZ4将正压口罩口向内放在梳妆台的固定位置上（即上盖朝下，呼吸软管和背带理顺放在外壳上，腰带相对折叠在呼吸软管和背带上）。
第6条佩带者面向呼吸器，首先分开腰带和背带，然后拔出呼吸软管并将其放在垂直位置。
第7条穿者两手分别由背带里握住呼吸器的两侧，将其举过头顶后脑勺处，然后迅速松开，同时两臂向外伸开，使呼吸器滑落在背上，两肩套在背带里。
第8条系好腰带，检查附件（信号装置、防烟眼镜、颈带、备用冰等）是否齐全。
（三）、战前检查：第9条进入灾区前，矿井救援队，全体指战员必须对HYZ4正压呼吸器作战前检查。
1、按四小时氧气呼吸器战前检查顺序和方法做9项检查：队员互检，检查呼吸阀和吸气阀的灵活性，逆向气密性和整机气密性，打开氧气瓶开关，并将手轮回转半圈；检查减压器定量孔流量，自动开闭肺动作，手动供气阀开启动作，启动排气阀开启动作，检查压力表指示数值，计算氧气瓶内的氧气储存量；进入温度高于26摄氏度的区域作业前应检查是否装有冰块降温剂。
HY2Z隔绝式正压
三、各部件名称、作用
1、氧气瓶： 氧气瓶是贮存压缩氧气气容装置，容
工作压力20MPa，贮气量为240L，充填 的氧气应为医用氧气。氧气瓶每三年应 检定一次，使用时不能将氧气用完，一 定留有1~3MPa压力的氧气。 氧气瓶不应接触热源和阳光照射，也 不能碰撞，（以防止氧气瓶压力过度升 高而发生爆炸危险），并严禁油、污染。
11、联络哨
联络哨的功能是起相互联络的作 用。联络信号由用户事先约定， 根据哨声次数和快慢交流信息， 进行互相联络。
12、水份呼吸袋
清净罐中的CO2吸收剂与CO2 反应时会产生水汽，这些水汽在 气囊中冷凝成水，水份吸收袋就 是吸收这些水份的。
四、氧气循环系统及工作原理
氧气瓶 → 手动补给器 → 压力表开关→ 压力表
六、呼吸器的准备工作
刚购进的或从仓库提出的呼吸器以 及每次佩戴使用之后的呼吸器或虽 经过处理但长期未使用，保管期超 过一个月的呼吸器，都应对呼吸器 进行完善的处理，使其保持随时都 可使用的完好状态。处理工作包括：
七、呼吸器使用的其他注意事 项
呼吸顺的使用注意事项大部分在 各组件介绍中和呼吸器准备工作 中已作说明，这些都应完全注意。 除此之外还应注意以下几点：
6 、呼吸阀、吸气阀
吸气阀和呼气阀的工作原理：
吸气时,气流推开吸气阀片进入与三通相 连的面罩,再进入人体.而呼气阀片紧贴并 密封呼气阀痤,所以吸气时,呼气软管中的 气体不可能被吸入人体。
呼气时,气流推开呼气阀进入呼气软管, 再理入清净罐。而吸气阀片紧贴并密封 吸气阀痤,所以呼气时,呼出气体,不可能进 入吸气软管,降温盒和气囊。
九、战前检查
小队人员面向小队长集合后，小队 长下达向右转命令，开始互检，打 开呼吸器外壳，用手检查呼吸器内 部部件各接头是否松动或脱落，如 松动应用手拧紧，然后小队人员应 立正，小队长下达向左转进行自检， 顺序是：
HYZ4（S）型隔绝式正压氧气呼吸器常见故障分析与排除
HYZ4（S）型隔绝式正压氧气呼吸器常见故障分析与排除陈杨
【期刊名称】《神华科技》
【年(卷),期】2014(000)003
【摘要】基于隔绝式正压氧气呼吸器在应急救援工作中的重要性，介绍了 HYZ4（S）型隔绝式正压氧气呼吸器在使用过程中出现故障的原因，并提出了排除故障的方法。
【总页数】3页(P40-42)
【作者】陈杨
【作者单位】神华宁夏煤业集团矿山救护总队，宁夏石嘴山，753000
【正文语种】中文
【中图分类】TD7
【相关文献】
1.彭水县：配备隔绝式压缩氧气呼吸器 [J], 陈宗潮
2.仓式正压氧气呼吸器大运动量时正压特性浅析 [J], 曾凡付
3.浅谈PB4型正压式氧气呼吸器优缺点 [J], 程文平;汪四毛
4.HYZ4型正压氧气呼吸器呼吸舱拆卸工具的设计与应用 [J], 王国防
5.正压式氧气呼吸器在消防部队的配备与应用 [J], 高华;渠伟
因版权原因，仅展示原文概要，查看原文内容请购买。
HYZ-4型氧气呼吸器
结构
• HYZ 正压氧气呼吸器由供氧系统、正压呼 吸循环系统、安全及报警系统和壳体背带 等四部分组成。
• （1）供氧系统：有高压氧气瓶、减压阀 （主减压器）、定量供氧阀（含二级稳压 器）手动补给阀、自动补给阀等部件通过 高、中压管路连接组成。
精选课件
（2)正压呼吸循环系统：由面罩、呼吸阀、呼 吸软管、清净罐、呼吸舱、稳压膜片、正压弹 簧、排气阀、连接软管、冷却罐、吸气阀、吸 气软管等组成。
精选课件
（4）检查整机的气密性： a、先把面罩接口与呼吸器的吸气软管和呼气 软管正确的连接，并将连接部位拧紧。 b、佩戴好呼吸器和面罩，用手将呼气软管折 死，进行深呼吸，吸气时从呼吸系统内吸气， 呼吸时从面罩与脸部贴合处排出，直到吸不 进气后闭气5-10秒，如在吸不进气则说明整 机的气密性良好。
精选课件
（5）检查胸前压力表及压力显示：左手握住 压力表，并观察是否在零位，右手打开氧气 瓶开关，能听到提示报警，观察压力表上升 情况，压力表停止上升后记下氧气压力，压 力大于19MPa位合格。 （6）检查定量装置的流量和自补阀的动作情 况：a、佩戴后根据呼吸的舒适程度可判断定 量装置的流量是否正常。
b 、瞬间松开面罩，可听到自补的开启声音， 此时证明自补阀的开启灵敏、正常。
精选课件
• 2、使用环境：气体环境中存在无氧缺氧或 有毒，有害的气体，或是有毒烟雾，蒸汽 污染的大气环境。
• 3、温度范围：-20℃-+60℃ • 4、相对湿度：0—100% • 5、大气压力：70KPa—125KPa
精选课件
呼吸器的主要技术参数
• 额定防护时间：≥240min(4h) • 氧气瓶额定储气量：540 L • 氧气瓶额定压力：20MPa • 自动补给供氧量： ≥80L/min • 手动补给供氧量： ≥80L/min • 排气阀开启压力：400-700Pa • 自动补给阀开启压力：40-180Pa • 定量供氧量：1.6+-0.2L/min • 吸气温度：≤35℃ • 二氧化碳吸收剂质量：1.8Kg • 产品结构重量：11Kg • 产品使用重量：14Kg • 外型尺寸：580×385×165（cm)
