高中化学《图像与图表》选择题训练附答案

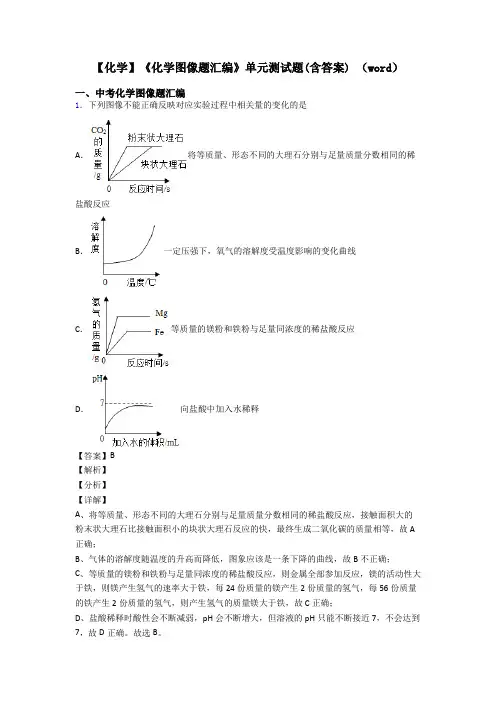

【化学】《化学图像题汇编》单元测试题(含答案) (word)
【化学】《化学图像题汇编》单元测试题(含答案) （word）一、中考化学图像题汇编1．下列图像不能正确反映对应实验过程中相关量的变化的是A．将等质量、形态不同的大理石分别与足量质量分数相同的稀盐酸反应B．一定压强下，氧气的溶解度受温度影响的变化曲线C．等质量的镁粉和铁粉与足量同浓度的稀盐酸反应D．向盐酸中加入水稀释【答案】B【解析】【分析】【详解】A、将等质量、形态不同的大理石分别与足量质量分数相同的稀盐酸反应，接触面积大的粉末状大理石比接触面积小的块状大理石反应的快，最终生成二氧化碳的质量相等，故A 正确；B、气体的溶解度随温度的升高而降低，图象应该是一条下降的曲线，故B不正确；C、等质量的镁粉和铁粉与足量同浓度的稀盐酸反应，则金属全部参加反应，镁的活动性大于铁，则镁产生氢气的速率大于铁，每24份质量的镁产生2份质量的氢气，每56份质量的铁产生2份质量的氢气，则产生氢气的质量镁大于铁，故C正确；D、盐酸稀释时酸性会不断减弱，pH会不断增大，但溶液的pH只能不断接近7，不会达到7，故D正确。
故选B。
【点睛】金属与足量酸反应产生氢气的质量与金属的化合价金属的相对原子质量成正比2．下列图象分别与选项中的操作相对应，其中合理的是（）A．向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液B．20°C，把少量CaO放入饱和石灰水中C．向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸D．向稀盐酸中加入氢氧化钠溶液【答案】C【解析】【分析】【详解】A、向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液，氢氧化钠先和盐酸反应产生氯化钠和水，再和氯化铜反应产生氢氧化铜沉淀和氯化钠，图像与事实不相符，故A错误；B，20℃，把少量CaO放入饱和石灰水中，氧化钙与水反应生成了氢氧化钙，放出了大量的热，氢氧化钙的溶解度减小，溶质的质量减小，恢复原温度后，氢氧化钙的质量又变大，由于消耗了少量的水，应小于开始时溶质的质量，图像与事实不相符，故B错误；C、向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸，开始就生成了沉淀，当硝酸钡完全反应不再生成沉淀，图像与事实相符，故C正确；D、向稀盐酸中加入氢氧化钠溶液，稀盐酸显酸性，开始时溶液的pH应小于7，图像与事实不相符，故D错误。

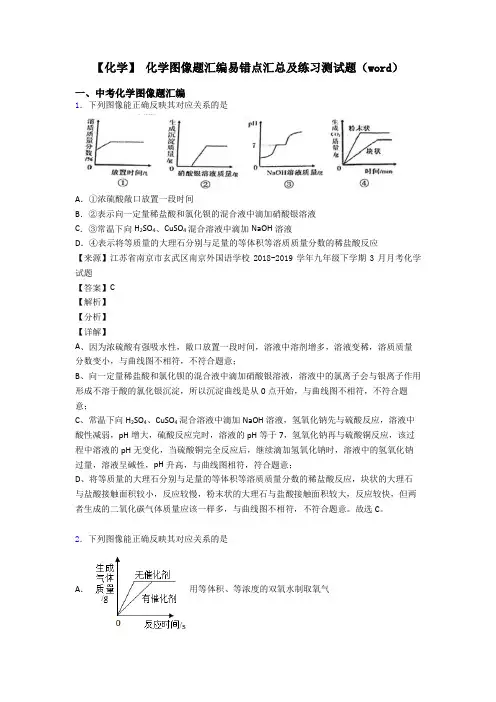

【化学】 化学图像题汇编易错点汇总及练习测试题(word)
【化学】化学图像题汇编易错点汇总及练习测试题（word）一、中考化学图像题汇编1．下列图像能正确反映其对应关系的是A．①浓硫酸敞口放置一段时间B．②表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．③常温下向H2SO4、CuSO4混合溶液中滴加NaOH溶液D．④表示将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应【来源】江苏省南京市玄武区南京外国语学校2018-2019学年九年级下学期3月月考化学试题【答案】C【解析】【分析】【详解】A、因为浓硫酸有强吸水性，敞口放置一段时间，溶液中溶剂增多，溶液变稀，溶质质量分数变小，与曲线图不相符，不符合题意；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液，溶液中的氯离子会与银离子作用形成不溶于酸的氯化银沉淀，所以沉淀曲线是从0点开始，与曲线图不相符，不符合题意；C、常温下向H2SO4、CuSO4混合溶液中滴加NaOH溶液，氢氧化钠先与硫酸反应，溶液中酸性减弱，pH增大，硫酸反应完时，溶液的pH等于7，氢氧化钠再与硫酸铜反应，该过程中溶液的pH无变化，当硫酸铜完全反应后，继续滴加氢氧化钠时，溶液中的氢氧化钠过量，溶液呈碱性，pH升高，与曲线图相符，符合题意；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应，块状的大理石与盐酸接触面积较小，反应较慢，粉末状的大理石与盐酸接触面积较大，反应较快，但两者生成的二氧化碳气体质量应该一样多，与曲线图不相符，不符合题意。
故选C。
2．下列图像能正确反映其对应关系的是A．用等体积、等浓度的双氧水制取氧气B．向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液C．向一定量的稀盐酸中不断滴加水D．向等质量、等浓度的稀盐酸中分别加入足量锌粉和铁粉【答案】B【解析】【详解】A、催化剂只改变反应速率，不改变生成物的质量，且有催化剂的需要时间短，A错误；B、向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液，烧碱会先和稀硫酸反应，开始时不产生沉淀，待稀硫酸反应完后才与硫酸铜反应产生沉淀，至硫酸铜完全反应后，沉淀质量不再改变，B正确；C、向稀盐酸中滴加水，开始时溶液的pH小于7，随着水的加人，溶液的pH逐渐增大，但不会等于或大于7，C错误；D、锌、铁与稀盐酸反应产生氢气，锌比铁的金属活动性强，与酸反应速率更快，等质量、等浓度的稀盐酸与足量金属反应，产生氢气的质量由酸决定，因此最终产生氢气的质量相等，D错误。
化学化学图像题汇编题20套(带答案)
化学化学图像题汇编题20套(带答案)一、中考化学图像题汇编1．下列图象与对应实验选项关系合理的是（）A．向含有盐酸的CuCl2溶液中滴加NaOH溶液B．等质量的镁、铝和足量的稀硫酸反应C．将质量分数为20%的食盐水稀释至10%D．往一定量的盐酸中滴加NaOH溶液至过量【来源】2019年四川省成都市青羊区中考三模化学试题【答案】B【解析】【分析】【详解】A、向含有盐酸的CuCl2溶液中滴加NaOH溶液，氢氧化钠先和盐酸反应生成氯化钠和水，后和氯化铜反应生成氢氧化铜沉淀和氯化钠，刚开始没有沉淀生成，该选项对应关系不正确；B、就活泼性而言镁比铝活泼，和稀硫酸反应速率较快，反应需要时间短，就生成氢气而言最终铝比镁反应生成的氢气多，该选项对应关系正确；C、将质量分数为20%的食盐水稀释至10%，氯化钠质量不变，该选项对应关系不正确；D、往一定量的盐酸中滴加NaOH溶液至过量，溶液pH逐渐升高，该选项对应关系不正确。
故选：B。
【点睛】本题主要考查物质的性质，解答时要根据各种物质的性质，结合各方面条件进行分析、判断，从而得出正确的结论。
2．下列图像不能正确反映其对应关系的是A．常温下向一定质量的稀盐酸中逐渐加入镁条，充分反应(忽略挥发) B．加热一定质量的高锰酸钾C．向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液D．分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸【答案】A【解析】【详解】A、常温下向一定质量的稀盐酸中逐渐加入镁条，镁与稀盐酸反应生成氯化镁和氢气，随着镁条质量的增加，生成氢气的质量逐渐增加，待稀盐酸完全反应后，不再变化，因此，气体的质量不会一直增加，符合题意；B、加热一定质量的高锰酸钾，高锰酸钾加热分解为锰酸钾、二氧化锰和氧气，固体质量逐渐减少，固体中锰元素的质量不变，故固体中锰元素的质量分数不断增加，待高锰酸钾完全反应后，不再变化，不符合题意；C、向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液，氢氧化钡先和盐酸反应生成氯化钡和水，因此一开始无沉淀产生，待盐酸完全反应后，再和氯化镁反应生成氢氧化镁沉淀和氯化钡，沉淀质量不断增加，待氯化镁完全反应后，沉淀质量不再变化，不符合题意；D 、分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸，锌和稀盐酸反应：22Zn+2HCl=ZnCl +H ↑，铁和稀盐酸反应：22Fe+2HCl=FeCl +H ↑，锌比铁活泼，锌反应速率快，反应时间短，锌的相对分子质量大于铁，故铁最后产生氢气的质量多，不符合题意。

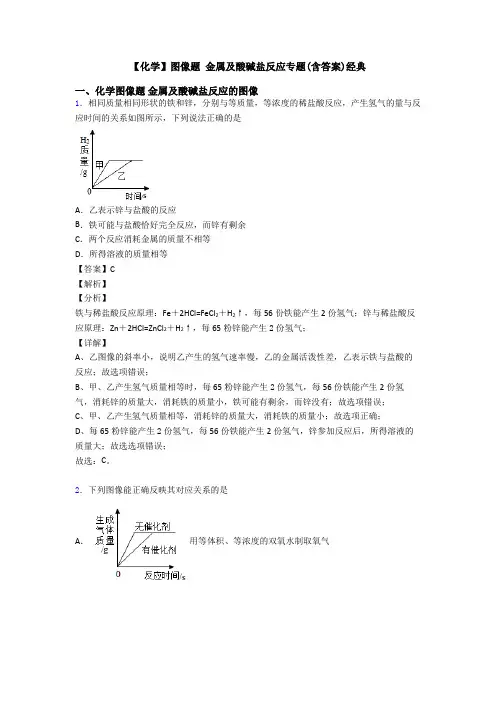

【化学】图像题 金属及酸碱盐反应专题(含答案)经典
【化学】图像题金属及酸碱盐反应专题(含答案)经典一、化学图像题金属及酸碱盐反应的图像1．相同质量相同形状的铁和锌，分别与等质量，等浓度的稀盐酸反应，产生氢气的量与反应时间的关系如图所示，下列说法正确的是A．乙表示锌与盐酸的反应B．铁可能与盐酸恰好完全反应，而锌有剩余C．两个反应消耗金属的质量不相等D．所得溶液的质量相等【答案】C【解析】【分析】铁与稀盐酸反应原理：Fe＋2HCl=FeCl2＋H2↑，每56份铁能产生2份氢气；锌与稀盐酸反应原理：Zn＋2HCl=ZnCl2＋H2↑，每65粉锌能产生2份氢气；【详解】A、乙图像的斜率小，说明乙产生的氢气速率慢，乙的金属活泼性差，乙表示铁与盐酸的反应；故选项错误；B、甲、乙产生氢气质量相等时，每65粉锌能产生2份氢气，每56份铁能产生2份氢气，消耗锌的质量大，消耗铁的质量小，铁可能有剩余，而锌没有；故选项错误；C、甲、乙产生氢气质量相等，消耗锌的质量大，消耗铁的质量小；故选项正确；D、每65粉锌能产生2份氢气，每56份铁能产生2份氢气，锌参加反应后，所得溶液的质量大；故选选项错误；故选：C。
2．下列图像能正确反映其对应关系的是A．用等体积、等浓度的双氧水制取氧气B．向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液C．向一定量的稀盐酸中不断滴加水D．向等质量、等浓度的稀盐酸中分别加入足量锌粉和铁粉【答案】B【解析】【详解】A、催化剂只改变反应速率，不改变生成物的质量，且有催化剂的需要时间短，A错误；B、向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液，烧碱会先和稀硫酸反应，开始时不产生沉淀，待稀硫酸反应完后才与硫酸铜反应产生沉淀，至硫酸铜完全反应后，沉淀质量不再改变，B正确；C、向稀盐酸中滴加水，开始时溶液的pH小于7，随着水的加人，溶液的pH逐渐增大，但不会等于或大于7，C错误；D、锌、铁与稀盐酸反应产生氢气，锌比铁的金属活动性强，与酸反应速率更快，等质量、等浓度的稀盐酸与足量金属反应，产生氢气的质量由酸决定，因此最终产生氢气的质量相等，D错误。

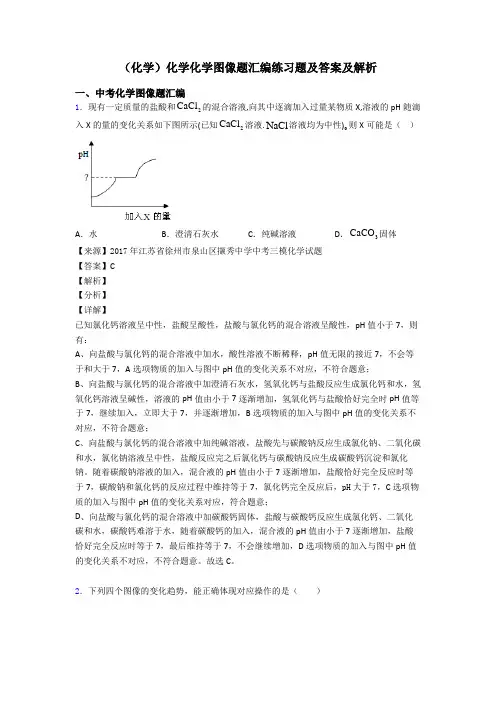

(化学)化学化学图像题汇编练习题及答案及解析
（化学）化学化学图像题汇编练习题及答案及解析一、中考化学图像题汇编CaCl的混合溶液,向其中逐滴加入过量某物质X,溶液的pH随滴1．现有一定质量的盐酸和2CaCl溶液.NaCl溶液均为中性)｡则X可能是（）入X的量的变化关系如下图所示(已知2CaCO固体A．水B．澄清石灰水C．纯碱溶液D．3【来源】2017年江苏省徐州市泉山区撷秀中学中考三模化学试题【答案】C【解析】【分析】【详解】已知氯化钙溶液呈中性，盐酸呈酸性，盐酸与氯化钙的混合溶液呈酸性，pH值小于7，则有：A、向盐酸与氯化钙的混合溶液中加水，酸性溶液不断稀释，pH值无限的接近7，不会等于和大于7，A选项物质的加入与图中pH值的变化关系不对应，不符合题意；B、向盐酸与氯化钙的混合溶液中加澄清石灰水，氢氧化钙与盐酸反应生成氯化钙和水，氢氧化钙溶液呈碱性，溶液的pH值由小于7逐渐增加，氢氧化钙与盐酸恰好完全时pH值等于7，继续加入，立即大于7，并逐渐增加，B选项物质的加入与图中pH值的变化关系不对应，不符合题意；C、向盐酸与氯化钙的混合溶液中加纯碱溶液，盐酸先与碳酸钠反应生成氯化钠、二氧化碳和水，氯化钠溶液呈中性，盐酸反应完之后氯化钙与碳酸钠反应生成碳酸钙沉淀和氯化钠。
随着碳酸钠溶液的加入，混合液的pH值由小于7逐渐增加，盐酸恰好完全反应时等于7，碳酸钠和氯化钙的反应过程中维持等于7，氯化钙完全反应后，pH大于7，C选项物质的加入与图中pH值的变化关系对应，符合题意；D、向盐酸与氯化钙的混合溶液中加碳酸钙固体，盐酸与碳酸钙反应生成氯化钙、二氧化碳和水，碳酸钙难溶于水，随着碳酸钙的加入，混合液的pH值由小于7逐渐增加，盐酸恰好完全反应时等于7，最后维持等于7，不会继续增加，D选项物质的加入与图中pH值的变化关系不对应，不符合题意。
故选C。
2．下列四个图像的变化趋势，能正确体现对应操作的是（）A．向稀硫酸中加水B．将浓盐酸敞开口放置在空气中C．加热一定质量的氯酸钾和二氧化锰的混合固体D．向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸【答案】C【解析】【详解】A、稀硫酸的pH小于7，向稀硫酸中加水，溶液的pH逐渐增大，无限的接近于7，不会大于7，A选项图像变化不正确，不符合题意；B、氯化氢具有挥发性，将浓盐酸敞开口放置在空气中，溶质氯化氢的量逐渐减小，溶质的质量分数逐渐减小，B选项图像变化不正确，不符合题意；C、加热一定质量的氯酸钾和二氧化锰的混合固体，氯酸钾在二氧化锰的催化作用下生成氯化钾和氧气，反应前氧气的质量0，反应过程中氧气的质量增加，完全反应后质量不变，图像从原点开始，先上升后成一条水平直线，C选项图像变化正确，符合题意；D、向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸，氢氧化钾与稀硫酸反应生成硫酸钾和水，硝酸钡与硫酸或硫酸钾反应均生成硫酸钡沉淀，故一开始就会生成沉淀，D选项图像变化不正确，不符合题意。

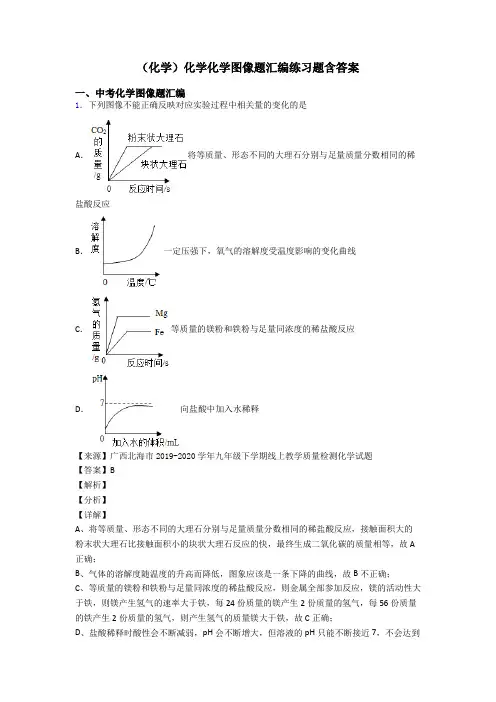

(化学)化学化学图像题汇编练习题含答案
（化学）化学化学图像题汇编练习题含答案一、中考化学图像题汇编1．下列图像不能正确反映对应实验过程中相关量的变化的是A．将等质量、形态不同的大理石分别与足量质量分数相同的稀盐酸反应B．一定压强下，氧气的溶解度受温度影响的变化曲线C．等质量的镁粉和铁粉与足量同浓度的稀盐酸反应D．向盐酸中加入水稀释【来源】广西北海市2019-2020学年九年级下学期线上教学质量检测化学试题【答案】B【解析】【分析】【详解】A、将等质量、形态不同的大理石分别与足量质量分数相同的稀盐酸反应，接触面积大的粉末状大理石比接触面积小的块状大理石反应的快，最终生成二氧化碳的质量相等，故A 正确；B、气体的溶解度随温度的升高而降低，图象应该是一条下降的曲线，故B不正确；C、等质量的镁粉和铁粉与足量同浓度的稀盐酸反应，则金属全部参加反应，镁的活动性大于铁，则镁产生氢气的速率大于铁，每24份质量的镁产生2份质量的氢气，每56份质量的铁产生2份质量的氢气，则产生氢气的质量镁大于铁，故C正确；D、盐酸稀释时酸性会不断减弱，pH会不断增大，但溶液的pH只能不断接近7，不会达到7，故D 正确。
故选B 。
【点睛】金属与足量酸反应产生氢气的质量与金属的化合价金属的相对原子质量成正比2．下列图象，能正确反映对应变化关系的是( )A ．向饱和石灰水中加入一定量CaOB ．电解水生成氢气和氧气的质量C ．将足量MgCO 3和MgO 固体分别加入相同质量、相同质量分数的稀盐酸中D ．向一定量的H 2SO 4和MgSO 4混合溶液中滴加氢氧化钡溶液【答案】A 【解析】 【详解】A 、氢氧化钙的溶解度随温度的升高而减少，向饱和石灰水中加入一定量CaO ，氧化钙与水反应生成氢氧化钙并放出热量，使溶液的温度升高，氢氧化钙的溶解度减小，曲线降低，溶液冷却，氢氧化钙溶解度增大，曲线上升，符合题意；B 、根据电解水的化学方程式2222H O2H +O ↑↑通电，生成氢气与氧气的体积比为2：1，生成氢气和氧气的质量比为1：8，与图象不符合，不符合题意；C、将足量MgCO3和MgO固体分别加入相同质量、相同质量分数的稀盐酸中，消耗的盐酸质量相等，参加反应的氯离子质量相等，生成的氯化镁质量也相等。
化学图像题汇编练习题含答案及解析
化学图像题汇编练习题含答案及解析一、中考化学图像题汇编1．下列图象能正确反应对应变化关系的是（）A．表示水通电分解产生的气体质量m与反应时间t的关系B．表示两份完全相同的双氧水在有无MnO2的情况下，产生O2的质量m 与反应时间t的关系C．表示等质量的Fe、Mg与足量稀盐酸的反应D．向稀盐酸中逐渐滴加NaOH溶液至过量【来源】2019年四川省眉山市东坡区苏祠中学共同体中考模拟化学试题【答案】D【解析】【分析】【详解】A、水通电时，产生氢气和氧气的体积比是2：1，不是质量比，不符合题意；B、在该反应中，加入的二氧化锰属于催化剂，只能改变反应速率，产生氧气的质量相等，不符合题意；Fe+2HCl=FeCl+H↑，镁与稀盐酸反应：C、铁与稀盐酸反应：22Mg+2HCl=MgCl+H↑，铁的相对分子质量大于镁，故等质量的Fe、Mg与足量稀盐22酸的反应，镁产生的氢气多，而且镁反应速率快，不符合题意；D、向稀盐酸中逐渐滴加NaOH溶液至过量，一开始，pH<7，氢氧化钠与稀盐酸反应生成氯化钠与水，随着反应的进行，pH逐渐增大，待氢氧化钠与稀盐酸恰好完全反应时，pH=7，氢氧化钠过量后，pH>7，符合题意。
故选D。
2．下列四个图象能正确反映对应变化关系的是（）A．在密闭容器中用红磷测定空气中氧气的含量B．常温下向一定量的稀硫酸滴加氢氧化钠溶液C．在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量D．向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量【答案】D【解析】【详解】A、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，容器中气压小于反应前的气压，打开止水夹后，水倒流后气压平衡，图像与事实不相符，故A错误；B、氢氧化钠与稀硫酸反应生成硫酸钠和水，常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，图像与事实不相符，故B错误；C、在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量，开始是锌与硝酸银溶液反应，根据化学方程式2AgNO3+Zn=Zn(NO3)2+2Ag可知，每65份质量的锌能置换出216份质量的银，置换出来的银的质量大于参加反应的锌的质量，溶液的质量减小，硝酸铜的质量不变，所以开始硝酸铜的质量分数增大，当硝酸铜与锌反应完毕，硝酸铜的质量分数为0，图像与事实不相符，故C错误；D 、稀盐酸和氧化镁反应生成氯化镁和水，和氢氧化镁反应生成氯化镁和水，反应的化学方程式及其质量关系为：22+2HCl =M MgO gCl +H O 40739518，222+2HCl =MgCl +2H O 5873Mg(OH)9536由以上质量关系可知，向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量，稀盐酸反应的质量相等时，反应生成氯化镁质量相等，最终氧化镁和稀盐酸反应生成的氯化镁多，图像与事实相符，故D 正确。
化学图像题汇编单元测试题 含答案(word)
化学图像题汇编单元测试题含答案（word）一、中考化学图像题汇编1．图象中的化学。
下列图象能正确反映对应变化关系的是（）A．图象①表示足量碳在密闭容器中燃烧B．图象②表示将铜片加入一定量的硝酸银溶液中C．图象③表示向两份完全相同的稀盐酸中分别加入过量的锌粉和镁粉D．图象④表示向盛有一定量MnO2的烧杯中加入H2O2溶液【答案】C【解析】【详解】A、图像①不能表示足量碳在密闭容器中燃烧，因为碳燃烧消耗氧气又生成二氧化碳，最终的气压不变，故错误；B、铜能与硝酸银反应生成银和硝酸铜，每64份质量的铜可以置换出216份质量的银，故固体质量会增大，故错误；C、盐酸相同，金属过量，则酸全部参加反应，生成的氢气的质量相等，由于镁的活动性强于锌，故镁对应的曲线陡，故图象③表示向两份完全相同的稀盐酸中分别加入过量的锌粉和镁粉，正确；D、二氧化锰是过氧化氢分解的催化剂，质量和化学性质都不变，向二氧化锰中加入过氧化氢溶液，得到的液体是水，随着过氧化氢溶液的加入，得到水的质量一直在增加，则得到液体中氧元素的质量也一直在增加，而不会出现平行横坐标的一条直线，错误；故选：C。
2．下列所示图像能正确反应实验或化学反应事实的是A．稀H2SO4滴入BaCl2溶液中B．往部分变质的NaOH溶液中滴加稀盐酸C．等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应D．等质量，等质量分数的过氧化氢溶液制取O2【答案】B【解析】【详解】A、稀H2SO4滴入BaCl2溶液中，产生白色的硫酸钡沉淀，且硫酸钡不溶于酸，沉淀不会减小，与曲线不相符，不符合题意；B、部分变质的NaOH溶液中含有碳酸钠，往其中滴加稀盐酸，盐酸先与氢氧化钠钠反应生成氯化钠和水，没有气泡产生，氢氧化钠反应完后，盐酸再与碳酸钠反应有二氧化碳气体生成，直至碳酸钠反应完，与曲线符合，符合题意；C、等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应，相对原子质量Mg<Fe<Zn，活泼性Mg>Zn>Fe，所以镁产生氢气最多，反应速率最快，锌反应速率居中，产生氢气最小，与曲线不相符，不符合题意；D、等质量，等质量分数的过氧化氢溶液制取O2，有二氧化锰反应速度快，没有二氧化锰速度慢，但产生的氧气质量相等，与曲线不符合，不符合题意。
化学化学图像题汇编练习题及答案
化学化学图像题汇编练习题及答案一、中考化学图像题汇编1．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B．图②是向硫酸中加水,溶液pH的变化C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【来源】2019年广东省粤西地区中考二模化学试题【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。
【详解】A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；B、向硫酸中不断加水pH值不能到7，故B不正确；C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；D、在没有加锌粉前溶液质量不能是零，故D不正确。
故选A。
【点睛】向硫酸中不断加水pH值不能到7。
2．下列四个图象能正确反映对应变化关系的是（）A．在密闭容器中用红磷测定空气中氧气的含量B．常温下向一定量的稀硫酸滴加氢氧化钠溶液C ．在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量D ．向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量【答案】D【解析】【详解】A 、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，容器中气压小于反应前的气压，打开止水夹后，水倒流后气压平衡，图像与事实不相符，故A 错误；B 、氢氧化钠与稀硫酸反应生成硫酸钠和水，常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，图像与事实不相符，故B 错误；C 、在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量，开始是锌与硝酸银溶液反应，根据化学方程式2AgNO 3+Zn=Zn(NO 3)2+2Ag 可知，每65份质量的锌能置换出216份质量的银，置换出来的银的质量大于参加反应的锌的质量，溶液的质量减小，硝酸铜的质量不变，所以开始硝酸铜的质量分数增大，当硝酸铜与锌反应完毕，硝酸铜的质量分数为0，图像与事实不相符，故C 错误；D 、稀盐酸和氧化镁反应生成氯化镁和水，和氢氧化镁反应生成氯化镁和水，反应的化学方程式及其质量关系为：22+2HCl =M MgO gCl +H O 40739518，222+2HCl =MgCl +2H O 5873Mg(OH)9536由以上质量关系可知，向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量，稀盐酸反应的质量相等时，反应生成氯化镁质量相等，最终氧化镁和稀盐酸反应生成的氯化镁多，图像与事实相符，故D 正确。
最新 图像题 金属及酸碱盐反应单元测试(word版附答案)经典
最新图像题金属及酸碱盐反应单元测试（word版附答案）经典一、化学图像题金属及酸碱盐反应的图像1．下列四个图像反映了对应实验过程中相关量的变化，其中不正确的是（）A．在部分变质的NaOH溶液中滴加稀盐酸B．O2的溶解度受温度影响的变化曲线C．等质量的Mg粉和Fe粉与足量同浓度的稀盐酸反应D．硫酸溶液稀释过程中pH的变化【答案】B【解析】【详解】A.由于部分变质的氢氧化钠中含有碳酸钠，而放入盐酸后先要与氢氧化钠反应生成氯化钠和水，故开始后在反应的过程中无气体产生，氢氧化钠反应完全后盐酸会与碳酸钠反应生成二氧化碳直至反应结束气体质量不会变化，图像正确，不符合题意；B.由于气体的溶解度随温度的升高而降低，所以该图像应该是一条下降的曲线，图像错误，符合题意；C.镁的金属活动性比铁强，故与稀盐酸反应时镁的反应速度要快一些(图像更陡一些)，由于金属与酸反应生成氢气的质量＝×金属的质量金属化合价金属的相对原子质量，所以同质量的镁要比铁生成的氢气要多，故最终镁的曲线应该在铁的上面，图像正确，不符合题意；D.由于硫酸稀释时酸性会不断减弱，故其pH会不断增大，但不管怎样稀释溶液也不会呈中性，即溶液的pH只能无限的接近7，图像正确，不符合题意。
故选B。
2．下列图像能正确反映其对应关系的是A．用等体积、等浓度的双氧水制取氧气B．向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液C．向一定量的稀盐酸中不断滴加水D．向等质量、等浓度的稀盐酸中分别加入足量锌粉和铁粉【答案】B【解析】【详解】A、催化剂只改变反应速率，不改变生成物的质量，且有催化剂的需要时间短，A错误；B、向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液，烧碱会先和稀硫酸反应，开始时不产生沉淀，待稀硫酸反应完后才与硫酸铜反应产生沉淀，至硫酸铜完全反应后，沉淀质量不再改变，B正确；C、向稀盐酸中滴加水，开始时溶液的pH小于7，随着水的加人，溶液的pH逐渐增大，但不会等于或大于7，C错误；D、锌、铁与稀盐酸反应产生氢气，锌比铁的金属活动性强，与酸反应速率更快，等质量、等浓度的稀盐酸与足量金属反应，产生氢气的质量由酸决定，因此最终产生氢气的质量相等，D错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新课标高中化学《图像与图表》选择题训练附答案 【题型技巧提炼】 图像、图表要观察起始点、拐点、平衡点这些特殊的点。 1．（09江苏启东）将某些化学知识用数轴表示直观形象、简明易记。下列用数轴表示正确的是
A．平衡常数与转化率关系：平衡常数K转化率小于50% 转化率大于50%1 B．分散系的分类：10-9 10-7分散质微粒直径(m)溶液 胶体 浊液 C．AlCl3和NaOH反应后铝元素的存在形式：1 4 Al(OH)3 Al(OH)3+AlO2- AlO2-n(OH-)n(Al3+) D．Na与O2反应的产物：2 4 Na2O2 Na2O2+Na2O Na2On(Na)n(O2) 【解析】A平衡常数和转化率无关；C中NaOH 和AlCl3比例不正确；D Na与O2反应产物的不同和条件有关:加热或露置于空气中，与量无关。 【答案】B 2．（广东六校第三次模拟）下列实验过程中产生的现象与对应的图形相符合的是
【解析】A中加入后即产生NO气体；硫化氢气体通入氯水中pH减小；C开始即有沉淀；D正确。 【答案】D 3.（09·汕头市高三一模）下列实验过程中产生的现象与对应的图形符合的是
A．盐酸中加入NaAlO2溶液 B．SO2气体通入溴水中 n(NH3) 导 电 能 力
0
n(SO2) 0 pH 7
n(NaAlO2)
沉 淀 质 量
0
0 醋酸 盐酸 1 pH
7
n(H2O) C．pH=1的醋酸与盐酸分别加水稀释 D．氨气通入醋酸溶液中 【解析】A盐酸中加入NaAlO2溶液开始时无沉淀；B起始时溴水溶液的pH<7；C正确；D氨气通入醋酸溶液中，溶液的导电能力增强。 【答案】C 4、（09滨州市期末）下列曲线图（纵坐标为沉淀的量，横坐标为加入物的量）与对应选项不正确的是（ ）
A．向1L浓度均为0.1mol/L的Ba(OH)2、NaAlO2混合液中加入0.1 mol/L稀H2SO4溶液 B．向含有0.1 mol/L AlCl3和0.3mol/L NH4Cl的1L混合液中加入0.1mol/L NaOH溶液 C．向烧碱溶液中滴加明矾溶液 D．向Ca(OH)2溶液中逐渐通入二氧化碳 【解析】A开始时有硫酸钡沉淀产生；B先和AlCl3反应生成沉淀后，再和NH4Cl反应，最后和氢氧化铝反应；C、D均正确。 【答案】A 5．【2009年广州市高三教学质量监测（一）】常温下，向0.25 mol·L－1的硫酸溶液中逐滴加入物质的量浓度相同的氢氧化钡溶液， 生成沉淀的量与加入氢氧化钡溶液的体积 关系如图所示，a、b、c、d分别表示实验 不同时刻的溶液，下列有关说法中不正确．．．的是
A．硫酸溶液的体积为20 mL B．b时刻溶液中SO42－的浓度约为0.125 mol·L－1 C．d时刻溶液的pH约为13 D．溶液的导电能力：c【解析】从反应方程式 Ba（OH）2 + H2SO4 === BaSO4 + 2H2O可知：等浓度的氢氧化钡与硫酸完全反应，两者体积相等，根据图象c点是恰好完全反应的点，即V（Ba（OH）2）=V（H2SO4）=20mL ,A选项正确。b点硫酸过量：C（SO42-）
=LLLLmolLLmol01.002.001.0/25.002.0/0.25=0.0833mol/L，故B选项不正确。d点氢氧化钡过量，C（OH-）=LLLLLmol02.003.02)02.003.0(/25.0=0.1mol/L 根据PH=-lgc（H+）得：PH=13，C选项正确。溶液导电性与溶液中离子浓度大小成正比，离子浓度由大到小顺序： a>b>d>c，故D选项正确。 【答案】D
6．【2009年沈阳市高三教学质量监测（一）】某稀溶液中含有等物质的量的ZnSO4、Fe2(SO4)3、
10 20 30 V[Ba(OH)2]/mL
m(BaSO4)/g a b c d
· · · · H2SO4、CuSO4，向其中逐渐加入铁粉，溶液中Fe2+的物质的量(纵坐标/mol)和加入铁粉的物质的量(横坐标/mol)之间的关系为 【解析】加入铁粉后和离子的反应顺序是：Fe3+、Cu2+、H+。加入1mol铁粉和2molFe3+反应生成3mol Fe2+；2mol铁粉和Cu2+反应生成2mol Fe2+。至此选出A。 【答案】A 7．（2009广东怀化一中测试2）往含0.2mol KOH和0.1mol Ca (OH)2的溶液中持续地通入CO
2
气体，当通入气体的体积为6.72L (标准状况)时立即停止,则在这一过程中,溶液中离子
的物质的量n和通入CO2的体积V的关系示意图正确的是 (气体的溶解忽略不计)：
2.244.486.728.96V/L0.20.40.60.8
2.244.486.728.96V/L0.20.40.60.82.244.486.728.96V/L0.20.40.60.82.244.486.728.96V/L0.20.40.60.8
A B C D 【解析】①通入的CO2应先和Ca (OH)2反应生成碳酸钙沉淀，恰好反应时消耗0.1mol CO2，此时
n=0.4mol；②CO2和KOH反应：2KOH+CO2=K2CO3+H2O,恰好反应时消耗了0.1mol CO2，生成0.1mol
的K2CO3，n=0.3mol. 【答案】D 8下列图像正确反映所对应实验的是 （ ）
A．①为向pH=13的NaOH溶液中不断加水 B．②为向MnO2中加入一定量的H2O2溶液 C．③为向CaC12和盐酸的混合溶液中滴加Na2CO3溶液 D．④为将氨气通入醋酸溶液中 【解析】A加水稀释后的pH不能小于7；B随着时间的增长氧气的质量增大；C开始时有气体产生，盐酸反应完全后，有沉淀产生；D导电能力增强后不在下降。 【答案】C 9．【松江区2009届高三第一学期12月质量监控】向一定量的K2CO3溶液中缓慢滴加稀盐酸，并不断搅拌。随着盐酸的加入，溶液中离子数目也相应地发生变化。如图所示，四条曲线与溶液中的离子的对应关系，完全正确的是 （ ） 【解析】a的离子数目始终不变，是K+；b逐渐减小，是CO32—；c是HCO3—；d从零开始是Cl—。 【答案】C 10．【2009届广东五校高三第三次联考试卷2008.12.05）】 向盛有NaHSO4溶液的烧杯中不断滴入Ba(OH)2溶液，随着Ba(OH)2溶液的不断滴入，溶液中产生的沉淀量与pH变化情况正确的是
【解析】根据方程式2NaHSO4+ Ba(OH)2= BaSO4↓+Na2 SO4+2H2O，当pH=7时，还剩余SO4
2-
，沉淀量没有达到最大值。最后沉淀不再溶解。 【答案】A 11【湖南省娄底市部分重点高中2009届高三年级联考】如图所示，6个编号分别表示六种物质：Al、Fe2O3、NaOH溶液、氢碘酸、NH3、O2。凡是用直线相连的两种物质均能发生化学反应（已知高温时氨气能还原Fe2O3）图中⑤表示的物质为 A．Al或Fe2O3 B．NaOH溶液 C．氢碘酸溶液 D．NH3或O2
【解析】由题意推出①是Al、②是Fe2O3、③是NH3、④NaOH溶液、⑤氢碘酸、⑥O2。
【答案】C 12.[浙江省五校2008-2009学年高三年级第一次联考]将足量的CO2不断通入NaOH、Ba(OH)2、NaAlO2的混合溶液中，生成沉淀与通入CO2的量的关系可表示为
a b c d A Cl— K+ CO32— HCO3
—
B K+ CO32— Cl— HCO3
—
C K+ CO32— HCO3— Cl— D K+ HCO3— Cl— CO3
2—
沉淀量 0 7 pH 沉淀量 0 7 pH 沉淀量
0 7 pH 沉淀量 0 7 pH
A B C D
① ② ③ ④ ⑤ ⑥ 【解析】本题涉及到和CO2反应顺序问题：先和Ba(OH)2反应，再和NaOH反应，最后和NaAlO2溶液反应；随着反应的进行CO2又和生成碳酸钠反应，反应完全后再和碳酸钡反应，使沉淀量减小。 【答案】C 13．[江苏省前黄高级中学国际分校上学期综合练习]向某NaOH溶液中通人CO2气体后得溶液M，因CO2通入量的不同，溶液M的组成也不同。若向M中逐滴加人盐酸，产生的气体体积V（CO2）与加人盐酸的体积V（HCl）的关系有下列图示四种情况，且（2）、（3）、（4）图中分别有OA＜AB，OA＝AB，OA>AB,则下列分析与判断不正确的是（不计CO2的溶解）
A．M中只有一种溶质的有（1）和（3） B．M中有两种溶质的有（2）和（4） C．（2）图显示M中c（NaHCO3）＞c（Na2CO3） D．（4）图显示M中c（NaHCO3）>c（Na2CO3） 【解析】图（1）中的溶质只有碳酸氢钠；（2）溶质有碳酸钠和碳酸氢钠，当c（NaHCO3）=c（Na2CO3）时，也符合图（2）；（3）溶质是碳酸钠；（4）溶质是氢氧化钠和碳酸钠。 【答案】CD
14．【苍山诚信中学】向含1 mol HCl和l mol MgSO4的混合溶液加入1 mol·L－1的 Ba（OH）2溶液，产生沉淀的物质的量（n）与加入Ba（OH）2溶液体积（V）间的关系 图正确的是 （ ）
【解析】当加入0.5mol Ba（OH）2时，只生成0.5mol硫酸钡沉淀；当加入1mol Ba（OH）2
时，生成1mol硫酸钡沉淀；溶液中有1molH+，所以还生成了0.5mol的Mg（OH）2，共生成
了1.5mol的沉淀。
